OPEL KARL 2015.75 Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
160 Verzorging van de auto
Verzorging van
de auto
Algemene informatie
Accessoires en modificatiesvan auto . . . . . . . . . . . . . . . . . . . . 161
Voertuigopslag . . . . . . . . . . . . . . . 161
Hergebruik na einde van levensduur . . . . . . . . . . . . . . . . . . 161
Voertuigcontroles
Werkzaamheden uitvoeren . . . 162
Motorkap . . . . . . . . . . . . . . . . . . . . . 162
Motorolie . . . . . . . . . . . . . . . . . . . . . 163
Koelvloeistof . . . . . . . . . . . . . . . . . . 164
Sproeiervloeistof . . . . . . . . . . . . . 165
Remsysteem . . . . . . . . . . . . . . . . . 165
Remvloeistof . . . . . . . . . . . . . . . . . 165
Accu . . . . . . . . . . . . . . . . . . . . . . . . . 166

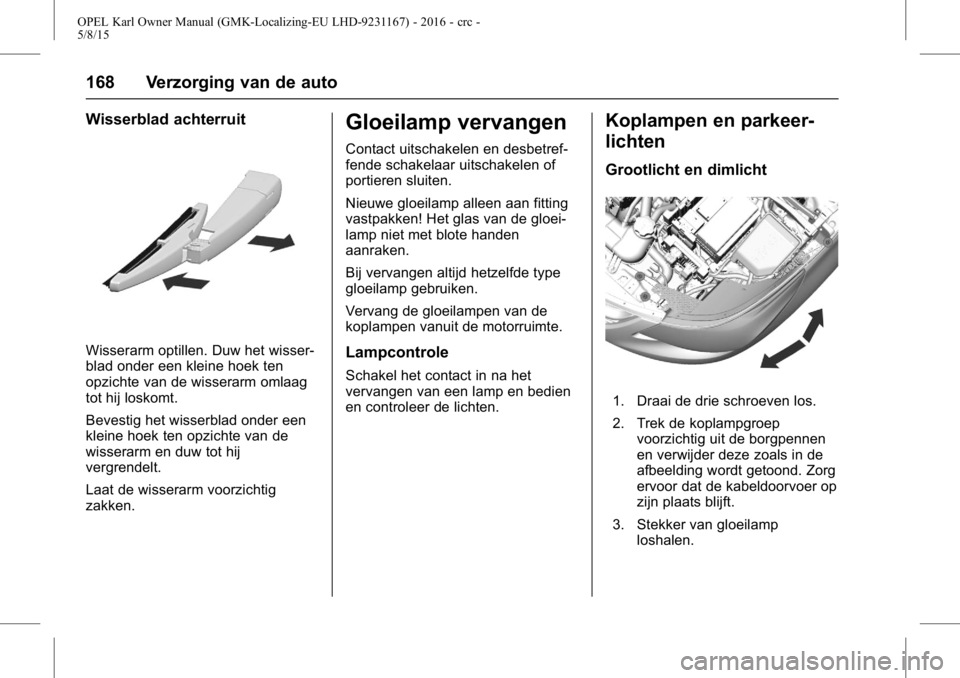

Wisserblad vervangen . . . . . . . . 167
Gloeilamp vervangen
Gloeilamp vervangen . . . . . . . . . 168
Koplampen en parkeer-lichten . . . . . . . . . . . . . . . . . . . . . . . 168
Mistlampen . . . . . . . . . . . . . . . . . . . 170
Richtingaanwijzers vooraan . . . . . . . . . . . . . . . . . . . . . 170
Achterlichten . . . . . . . . . . . . . . . . . 170 Richtingaanwijzers opzij . . . . . . 172
Derde remlicht . . . . . . . . . . . . . . . . 172
Kentekenplaatverlichting . . . . . 173
Binnenverlichting . . . . . . . . . . . . . 173
Instrumentenverlichting . . . . . . . 173
Elektrisch systeem
Zekeringen . . . . . . . . . . . . . . . . . . . 174
Zekeringenkast in motor-
ruimte . . . . . . . . . . . . . . . . . . . . . . . 175
Zekeringenkast instrumenten- paneel . . . . . . . . . . . . . . . . . . . . . . 177
Boordgereedschap
Gereedschap . . . . . . . . . . . . . . . . . 178
Wielen en banden
Wielen en banden . . . . . . . . . . . . 179
Winterbanden . . . . . . . . . . . . . . . . 179
Aanduidingen op banden . . . . . 179
Bandenspanning . . . . . . . . . . . . . 180
Bandenspanningscontrole-systeem . . . . . . . . . . . . . . . . . . . . . 181
Profieldiepte . . . . . . . . . . . . . . . . . . 185
Wieldoppen . . . . . . . . . . . . . . . . . . 185
Sneeuwkettingen . . . . . . . . . . . . . 186
Bandenreparatieset . . . . . . . . . . . 186
Wiel verwisselen . . . . . . . . . . . . . 190
Compact reservewiel . . . . . . . . . 193
Starthulp gebruiken
Starthulp gebruiken . . . . . . . . . . . 195
Auto slepen
Auto slepen . . . . . . . . . . . . . . . . . . 196
Verzorging van het uiterlijk
Verzorging exterieur . . . . . . . . . . 197
Verzorging interieur . . . . . . . . . . . 199

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Verzorging van de auto 161
Algemene informatie
Accessoires en modifica-
ties van auto
Het wordt geadviseerd alleen
gebruik te maken van originele
onderdelen, accessoires en andere
uitdrukkelijk door de fabriek voor uw
autotype goedgekeurde onderdelen.
Voor andere onderdelen kunnen wij
–ook als deze door autoriteiten of
anderszins zijn goedgekeurd –niet
beoordelen of deze betrouwbaar zijn
en er evenmin garant voor staan.
Geen aanpassingen in het elektri-
sche systeem aanbrengen, zoals
wijzigingen in de elektronische
stuurapparaten (chip-tuning).
Voorzichtig
Wanneer het voertuig getranspor-
teerd wordt op een trein of een
takelwagen kunnen de spatlappen
beschadigd worden.
Voertuigopslag
Langdurig stallen
Wanneer u de auto meerdere
maanden moet stallen:
. Auto wassen en conserveren.
. Conservering van motorruimte
en bodemplaat laten controleren.
. Afdichtrubbers reinigen en
conserveren.
. Brandstoftank volledig vullen.
. Motorolie verversen.
. Sproeiervloeistofreservoir
leegmaken.
. Vorst- en corrosiebestendigheid
koelvloeistof controleren.
. Bandenspanning instellen op de
waarde voor volle belasting.
. Auto in een droge en goed
geventileerde ruimte parkeren.
Eerste of achteruitversnelling
inschakelen. Voorkomen dat
auto kan wegrollen.
. Handrem niet aantrekken. .
Motorkap openen, alle portieren
sluiten en auto vergrendelen.
. Poolklem van de minpool van de
accu loskoppelen. Erop letten
dat geen van de systemen
werkt, waaronder het diefstala-
larmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
.Poolklem op de minpool van de
accu aansluiten. Elektronica
voor de elektrische ruitbediening
inschakelen.
. Bandenspanning controleren.
. Sproeiervloeistofreservoir vullen.
. Motoroliepeil controleren.
. Controleer het koelvloeistofpeil.
. Zo nodig kentekenplaat
monteren.
Hergebruik na einde van
levensduur
Informatie over de verwerkings-
centra van sloopauto's en het
recycleren van sloopauto's vindt u

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
162 Verzorging van de auto
op onze website. Laat dit werk
uitsluitend over aan een erkend
recyclagebedrijf.
Auto's op gas moeten worden
gerecycleerd door een speciaal
daartoe bevoegd bedrijf.Voertuigcontroles
Werkzaamheden
uitvoeren
{Waarschuwing
Voer alleen controles in de motor-
ruimte uit wanneer het contact
uitgeschakeld is.
De koelventilator kan zelfs bij
uitgeschakeld contact inscha-
kelen.
{Gevaar
Het ontstekingssysteem werkt
met een extreem hoge spanning.
Niet aanraken.
Motorkap
Openen
Aan de ontgrendelingshendel
trekken en in de uitgangspositie
terugduwen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Verzorging van de auto 163

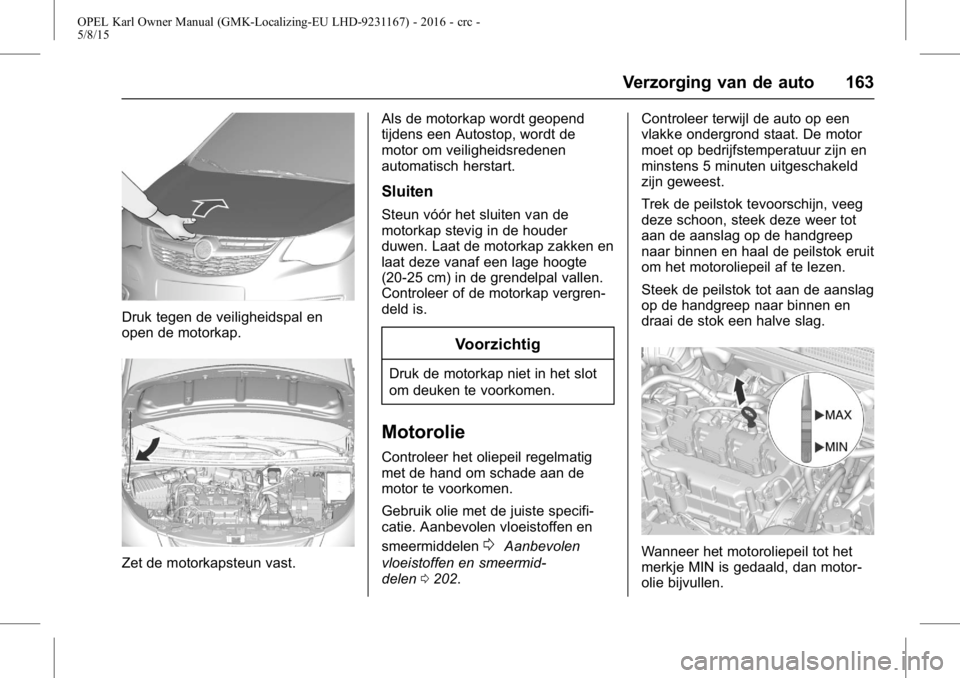

Druk tegen de veiligheidspal en
open de motorkap.
Zet de motorkapsteun vast.Als de motorkap wordt geopend
tijdens een Autostop, wordt de
motor om veiligheidsredenen
automatisch herstart.
Sluiten
Steun vóór het sluiten van de
motorkap stevig in de houder
duwen. Laat de motorkap zakken en
laat deze vanaf een lage hoogte
(20-25 cm) in de grendelpal vallen.
Controleer of de motorkap vergren-
deld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Controleer het oliepeil regelmatig
met de hand om schade aan de
motor te voorkomen.
Gebruik olie met de juiste specifi-
catie. Aanbevolen vloeistoffen en
smeermiddelen
0Aanbevolen
vloeistoffen en smeermid-
delen 0202. Controleer terwijl de auto op een
vlakke ondergrond staat. De motor
moet op bedrijfstemperatuur zijn en
minstens 5 minuten uitgeschakeld
zijn geweest.
Trek de peilstok tevoorschijn, veeg
deze schoon, steek deze weer tot
aan de aanslag op de handgreep
naar binnen en haal de peilstok eruit
om het motoroliepeil af te lezen.
Steek de peilstok tot aan de aanslag
op de handgreep naar binnen en
draai de stok een halve slag.Wanneer het motoroliepeil tot het
merkje MIN is gedaald, dan motor-
olie bijvullen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
164 Verzorging van de auto
Wij raden u aan dezelfde soort olie
te nemen als voor de laatste oliever-
versing is gebruikt.
Het motoroliepeil mag niet hoger
zijn dan hetMAXmerkteken op de
peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden
0Inhouden 0211.
Dop recht terugplaatsen en
vastdraaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher-
ming tot ca. –28 °C.
In noordelijke landen met erg lage
temperaturen voorziet het
koelmiddel af-fabriek in een
bescherming tot ca. -37°C.
Voorzichtig
Gebruik uitsluitend goedgekeurde
antivries.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep
staan.
{Waarschuwing
Laat de motor afkoelen alvorens
de dop te openen. Dop
voorzichtig openen zodat de druk
langzaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraan-
water; verhouding 1:. Als er geen
geconcentreerde koelvloeistof
voorhanden is, gebruik dan schoon

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Verzorging van de auto 165
leidingwater. Dop goed vastdraaien.
Koelvloeistofgehalte door een
werkplaats laten controleren en
oorzaak van het koelvloeistofverlies
laten verhelpen.
Sproeiervloeistof
Vullen met schoon water gemengd
met een geschikte hoeveelheid
sproeiervloeistof die antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met een
voldoende concentratie antivries
levert bescherming bij lage
temperaturen of een plotselinge
daling in temperatuur.
Het gebruik van sproeiervloeistof
dat isopropanol bevat, kan de
buitenlampen beschadigen.
Remsysteem
Wanneer de remvoering een
minimale dikte heeft, hoort u een
piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat
de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe
remblokken de eerste paar ritten
niet onnodig hard remmen.
Remvloeistof
{Waarschuwing
Remvloeistof is giftig en corrosief.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekensMINenMAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan het merkje
MIN is.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

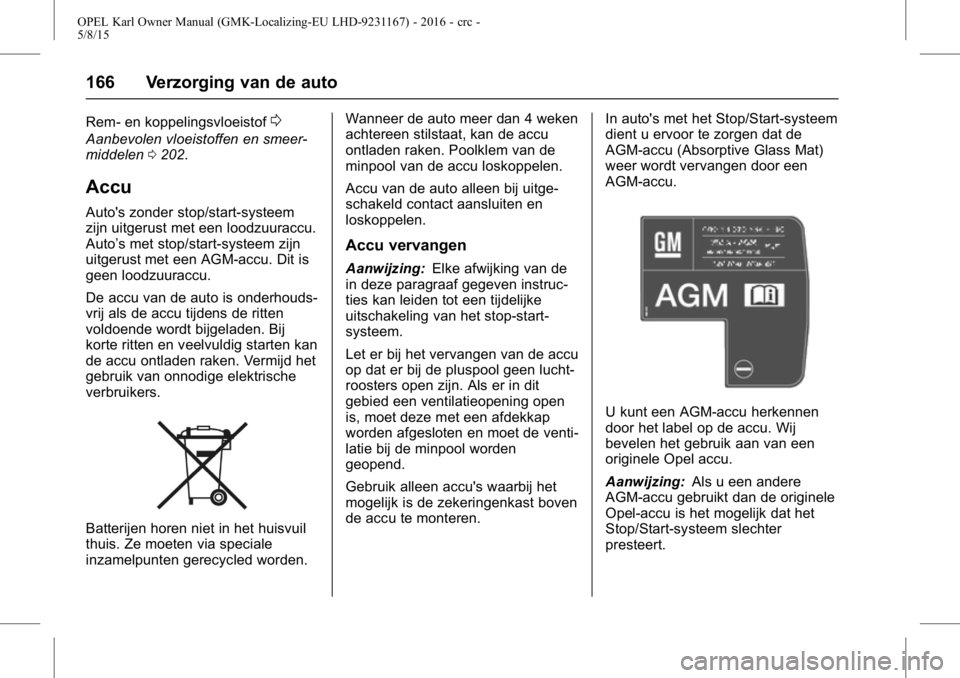

166 Verzorging van de auto
Rem- en koppelingsvloeistof0
Aanbevolen vloeistoffen en smeer-
middelen0202.
Accu
Auto's zonder stop/start-systeem
zijn uitgerust met een loodzuuraccu.
Auto’s met stop/start-systeem zijn
uitgerust met een AGM-accu. Dit is
geen loodzuuraccu.
De accu van de auto is onderhouds-
vrij als de accu tijdens de ritten
voldoende wordt bijgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale
inzamelpunten gerecycled worden. Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu
ontladen raken. Poolklem van de
minpool van de accu loskoppelen.
Accu van de auto alleen bij uitge-
schakeld contact aansluiten en
loskoppelen.
Accu vervangen
Aanwijzing:
Elke afwijking van de
in deze paragraaf gegeven instruc-
ties kan leiden tot een tijdelijke
uitschakeling van het stop-start-
systeem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht-
roosters open zijn. Als er in dit
gebied een ventilatieopening open
is, moet deze met een afdekkap
worden afgesloten en moet de venti-
latie bij de minpool worden
geopend.
Gebruik alleen accu's waarbij het
mogelijk is de zekeringenkast boven
de accu te monteren. In auto's met het Stop/Start-systeem
dient u ervoor te zorgen dat de
AGM-accu (Absorptive Glass Mat)
weer wordt vervangen door een
AGM-accu.
U kunt een AGM-accu herkennen
door het label op de accu. Wij
bevelen het gebruik aan van een
originele Opel accu.
Aanwijzing:
Als u een andere
AGM-accu gebruikt dan de originele
Opel-accu is het mogelijk dat het
Stop/Start-systeem slechter
presteert.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Verzorging van de auto 167
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem
0Stop/Start-
systeem 0141.
Accu opladen
{Waarschuwing
Bij auto's met een stop-startsys-
teem moet u ervoor zorgen dat
het oplaadvermogen geen 14,6
volt overschrijdt wanneer u een
accu-oplader gebruikt. Anders
kan de accu beschadigd raken.
Starthulp gebruiken
0Starthulp
gebruiken 0195.
Waarschuwingslabel
Betekenis van de symbolen:
.
Geen vonken, open vuur en niet
roken.
. Bescherm de ogen altijd. Explo-
sieve gassen kunnen aanleiding
geven tot blindheid of letsel.
. Houd de accu uit de buurt van
kinderen.
. De accu bevat zwavelzuur dat
blindheid of ernstige brand-
wonden kan veroorzaken.
. Zie de gebruikershandleiding
voor meer informatie. .
Er kan explosief gas aanwezig
zijn in de buurt van de accu.
Wisserblad vervangen
Wisserbladen op de voorruit
Wisserarm optillen. Ontgrendelings-
hendeltje indrukken en wisserblad
loshaken.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisse-
rarm en druk het in tot het vastklikt.
Laat de wisserarm voorzichtig
zakken.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
168 Verzorging van de auto
Wisserblad achterruit
Wisserarm optillen. Duw het wisser-
blad onder een kleine hoek ten
opzichte van de wisserarm omlaag
tot hij loskomt.
Bevestig het wisserblad onder een
kleine hoek ten opzichte van de
wisserarm en duw tot hij
vergrendelt.
Laat de wisserarm voorzichtig
zakken.
Gloeilamp vervangen
Contact uitschakelen en desbetref-
fende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken! Het glas van de gloei-
lamp niet met blote handen
aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole
Schakel het contact in na het
vervangen van een lamp en bedien
en controleer de lichten.
Koplampen en parkeer-
lichten
Grootlicht en dimlicht
1. Draai de drie schroeven los.
2. Trek de koplampgroepvoorzichtig uit de borgpennen
en verwijder deze zoals in de
afbeelding wordt getoond. Zorg
ervoor dat de kabeldoorvoer op
zijn plaats blijft.
3. Stekker van gloeilamp loshalen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Verzorging van de auto 169
4. Koplampafdekking verwijderen.
5. Druk de veerklem in, maakhem los.
6. Gloeilamp uit reflectorhuisverwijderen.
7. Bij het aanbrengen van de nieuwe gloeilamp de lipjes in
de uitsparingen van het reflec-
torhuis steken.
8. Draadveerklem vastklikken.
9. Koplampafdekking aanbrengen en vastdraaien.
Parkeerlicht/Dagrijlichten
1. Lamphouder linksom eruitdraaien.
