OPEL KARL 2015.75 Instruktionsbog (in Danish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

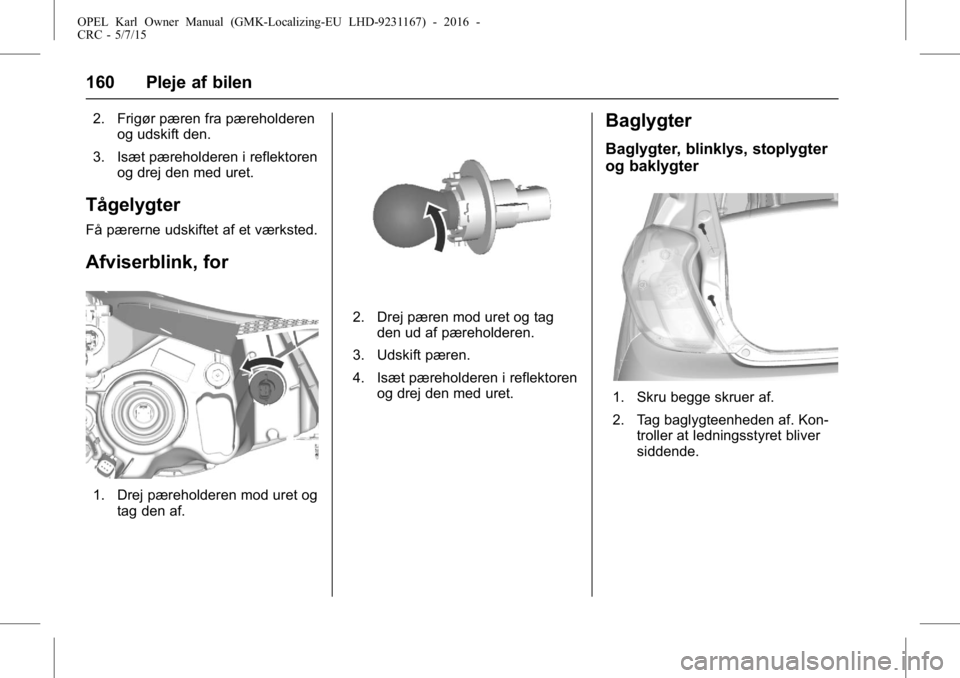

160 Pleje af bilen
2. Frigør pæren fra pæreholderenog udskift den.
3. Isæt pæreholderen i reflektoren og drej den med uret.
Tågelygter
Få pærerne udskiftet af et værksted.
Afviserblink, for
1. Drej pæreholderen mod uret ogtag den af.
2. Drej pæren mod uret og tagden ud af pæreholderen.
3. Udskift pæren.
4. Isæt pæreholderen i reflektoren og drej den med uret.
Baglygter
Baglygter, blinklys, stoplygter
og baklygter
1. Skru begge skruer af.
2. Tag baglygteenheden af. Kon-troller at ledningsstyret bliver
siddende.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

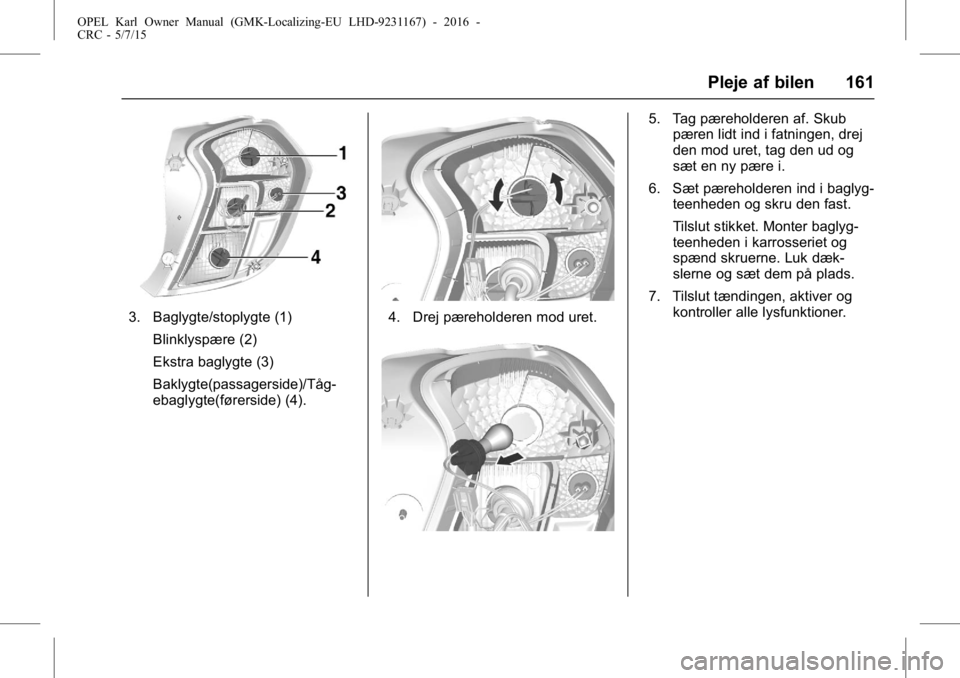

Pleje af bilen 161
3. Baglygte/stoplygte (1)Blinklyspære (2)
Ekstra baglygte (3)
Baklygte(passagerside)/Tåg-
ebaglygte(førerside) (4).4. Drej pæreholderen mod uret.
5. Tag pæreholderen af. Skubpæren lidt ind i fatningen, drej
den mod uret, tag den ud og
sæt en ny pære i.
6. Sæt pæreholderen ind i baglyg- teenheden og skru den fast.
Tilslut stikket. Monter baglyg-
teenheden i karrosseriet og
spænd skruerne. Luk dæk-
slerne og sæt dem på plads.
7. Tilslut tændingen, aktiver og kontroller alle lysfunktioner.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

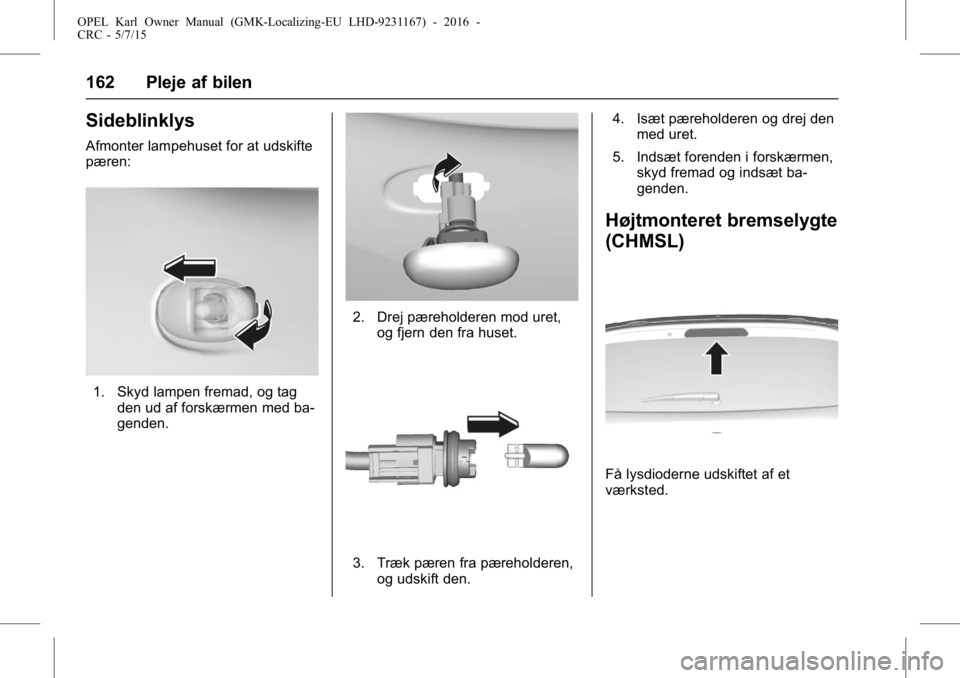

162 Pleje af bilen
Sideblinklys
Afmonter lampehuset for at udskifte
pæren:
1. Skyd lampen fremad, og tagden ud af forskærmen med ba-
genden.
2. Drej pæreholderen mod uret,og fjern den fra huset.
3. Træk pæren fra pæreholderen,og udskift den. 4. Isæt pæreholderen og drej den
med uret.
5. Indsæt forenden i forskærmen, skyd fremad og indsæt ba-
genden.
Højtmonteret bremselygte
(CHMSL)
Få lysdioderne udskiftet af et
værksted.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

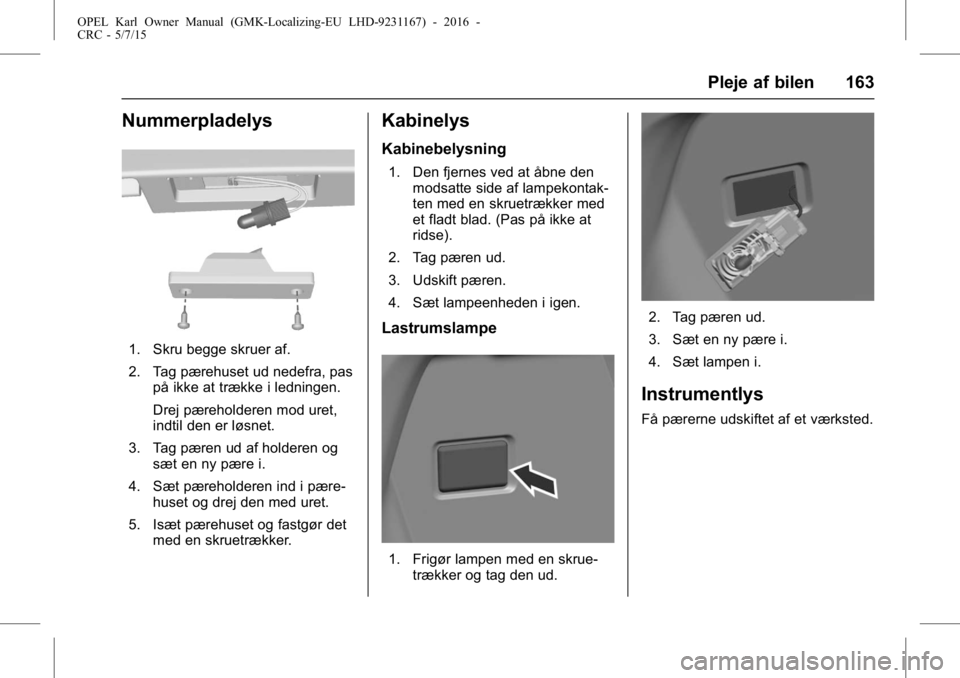

Pleje af bilen 163
Nummerpladelys
1. Skru begge skruer af.
2. Tag pærehuset ud nedefra, paspå ikke at trække i ledningen.
Drej pæreholderen mod uret,
indtil den er løsnet.
3. Tag pæren ud af holderen og sæt en ny pære i.
4. Sæt pæreholderen ind i pære- huset og drej den med uret.
5. Isæt pærehuset og fastgør det med en skruetrækker.
Kabinelys
Kabinebelysning
1. Den fjernes ved at åbne denmodsatte side af lampekontak-
ten med en skruetrækker med
et fladt blad. (Pas på ikke at
ridse).
2. Tag pæren ud.
3. Udskift pæren.
4. Sæt lampeenheden i igen.
Lastrumslampe
1. Frigør lampen med en skrue- trækker og tag den ud.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys
Få pærerne udskiftet af et værksted.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

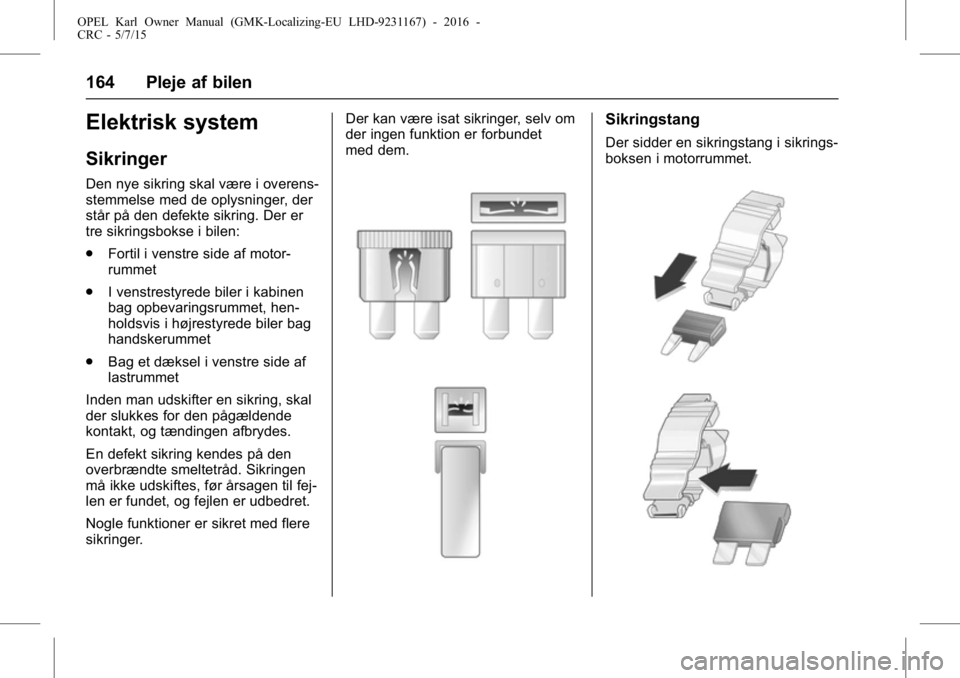

164 Pleje af bilen
Elektrisk system
Sikringer
Den nye sikring skal være i overens-
stemmelse med de oplysninger, der
står på den defekte sikring. Der er
tre sikringsbokse i bilen:
.Fortil i venstre side af motor-
rummet
. I venstrestyrede biler i kabinen
bag opbevaringsrummet, hen-
holdsvis i højrestyrede biler bag
handskerummet
. Bag et dæksel i venstre side af
lastrummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den
overbrændte smeltetråd. Sikringen
må ikke udskiftes, før årsagen til fej-
len er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer. Der kan være isat sikringer, selv om
der ingen funktion er forbundet
med dem.
Sikringstang
Der sidder en sikringstang i sikrings-
boksen i motorrummet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

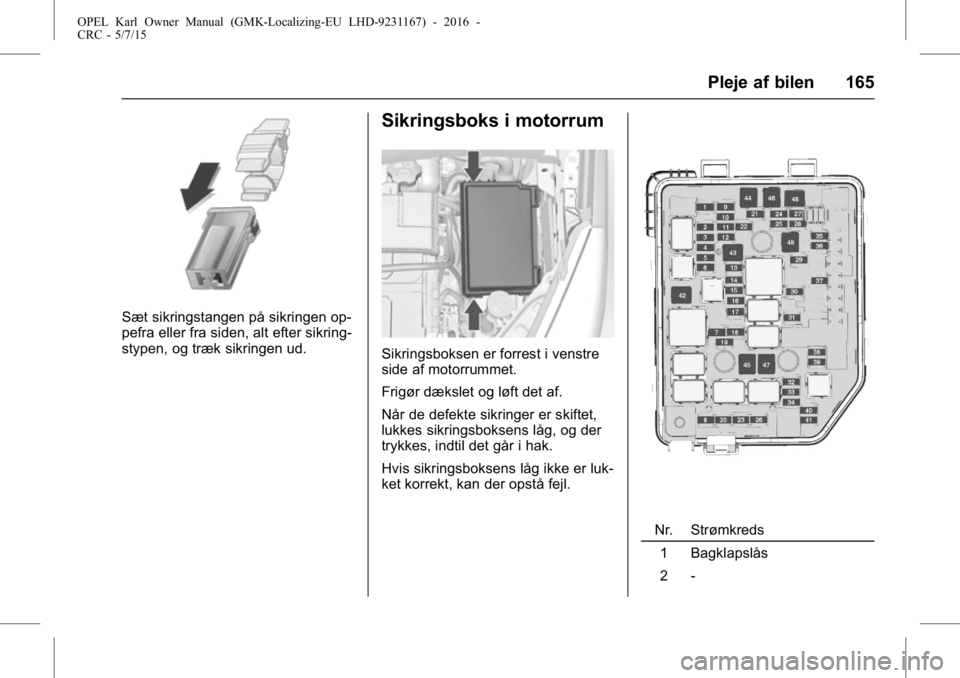

Pleje af bilen 165
Sæt sikringstangen på sikringen op-
pefra eller fra siden, alt efter sikring-
stypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk-
ket korrekt, kan der opstå fejl.
Nr. Strømkreds1 Bagklapslås
2 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
166 Pleje af bilen
3 El-bagrude
4 Sidespejlsopvarmning
5 Soltag
6 Styremodul for trinløstvariabel gearkasse
7 Luftmassemåler
8 Supplerende varmeappa- ratspumpe
9 ABS-bremseventil
10 Reguleret spændingsstyring
11 Bakkamera
12 -
13 -
14 Motorstyremodul/Gearkas- sestyreenhed
15 Styreenhed for brændstof- indsprøjtning/Starter
16 Brændstofpumpemotor
17 Motorstyremodul1
18 Motorstyremodul2
19 Indsprøjtningsventil, tænding
20 Klimaanlæg 21 Intelligent batterisensor
22 Elektrisk ratlås
23 Køleblæser lav
24 -
25 Kontakt til udvendige
bakspejle
26 Motorstyremodul/Modul for automatiseret manuel
gearkasse
27 Magnetventil til beholders ventilationsåbning
28 Bremsepedalkontakt
29 Ekstra passagerføler
30 Forlygtereguleringsmotor
31 Horn
32 Tågeforlygte
33 Venstre fjernlys
34 Højre fjernlys
35 -
36 Bagrudeviskermotor
37 Drejelys venstre
38 Sprinklerpumpemotor 39 Drejelys højre
40 -
41 -
42 Starter 2
43 Bus-el-center i panel
44 Automatiseret manuel
gearkasse
45 Starter 1
46 Pumpe til ABS-bremser
47 Køleblæser høj
48 Forrudeviskermotor
49 Bus-el-center i panel tilbehør/RAP-effekt

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pleje af bilen 167
Sikringsboks i instru-
mentpanel
I venstrestyrede biler findes sik-
ringsboksen bag opbevaringsrum-
met i instrumentpanelet.
Åbn rummet, tryk låsefligene sam-
men, vip rummet ned og tag indsat-
sen ud.
Nr. Strømkreds1 Onstar
2 HVAC-modul 3 Instrumentpanel, gruppe
4 Styremodul for trinløst
variabel gearkasse
5 Radio
6 Karrosseristyremodul 1 (CVT Stop & Start)
7 Advarsel om blind vinkel/ Parkeringsassistent bag
8 Dataforbindelse
9 Elektrisk ratlås
10 Føler- og diagnosticerin- gsmodul
11 DC-DC-omformer
12 -
13 Elektronisk afgiftsopkræv- ningssystem
14 Lineært strømmodul
15 Passiv indgang & passiv start
16 Diskret logisk tændingskon- takt (Ikke-CVT stop&start)
17 Undgåelse af frontalkol- lision
18 Instrumentpanel, gruppe

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
168 Pleje af bilen
19 Reflekteret lysdiodeadvar-selsdisplay
20 Forlygtereguleringskontakt
21 El-forrude
22 El-bagrude
23 -
24 Modul for automatiseret manuel gearkasse
25 Ekstra stikdåse
26 Soltag
27 -
28 Karrosseristyreenhed 8
29 Karrosseristyreenhed 7
30 Karrosseristyreenhed 6
31 Karrosseristyreenhed 5
32 Karrosseristyreenhed 4
33 Karrosseristyreenhed 3
34 Karrosseristyremodul 2 (Ikke-CVT Stop & Start)
35 Karrosseristyremodul 1 (Ikke-CVT Stop & Start)
36 Diskret logisk tændingskon- takt (CVT stop&start) 37 Baggrundslys til knapper på
rattet
38 -
39 Logistik/DC-DC-omformer
40 Ekspres el-førerrude
41 Blæsermotor
42 Forsædevarme
43 HVAC-modul
44 Opvarmet rat
45 Karrosseristyremodul 2 (CVT Stop & Start)Værktøjssæt
Værktøj
Biler med lappesæt
Værktøjet befinder sig i rummet un-
der gulvbelægningen i lastrummet,
sammen med lappesættet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

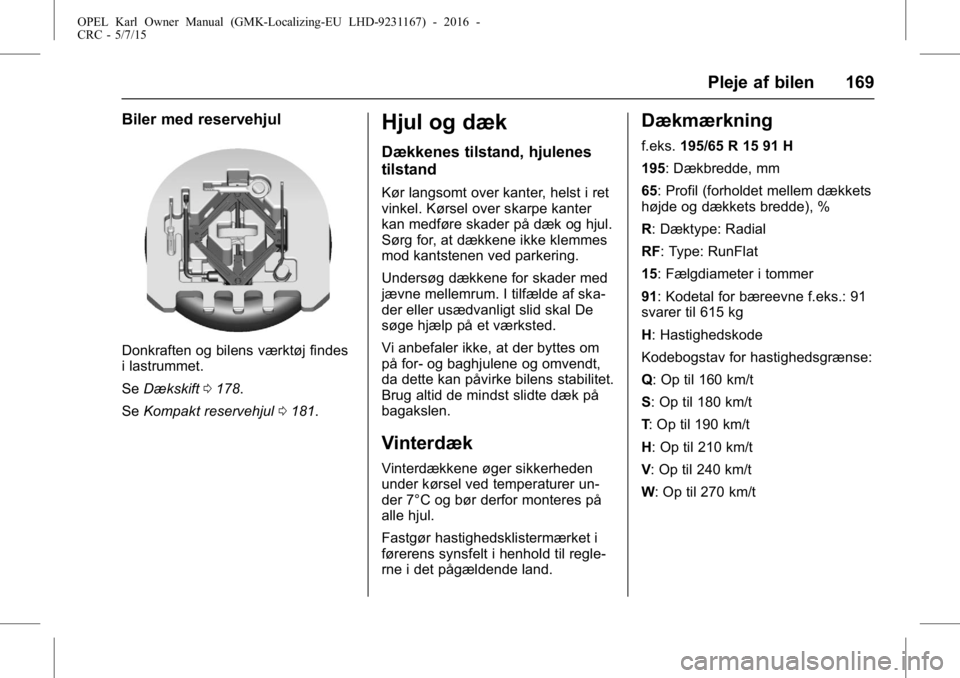

Pleje af bilen 169
Biler med reservehjul
Donkraften og bilens værktøj findes
i lastrummet.
SeDækskift 0178.
Se Kompakt reservehjul 0181.
Hjul og dæk
Dækkenes tilstand, hjulenes
tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel over skarpe kanter
kan medføre skader på dæk og hjul.
Sørg for, at dækkene ikke klemmes
mod kantstenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af ska-
der eller usædvanligt slid skal De
søge hjælp på et værksted.
Vi anbefaler ikke, at der byttes om
på for- og baghjulene og omvendt,
da dette kan påvirke bilens stabilitet.
Brug altid de mindst slidte dæk på
bagakslen.
Vinterdæk
Vinterdækkene øger sikkerheden
under kørsel ved temperaturer un-
der 7°C og bør derfor monteres på
alle hjul.
Fastgør hastighedsklistermærket i
førerens synsfelt i henhold til regle-
rne i det pågældende land.
Dækmærkning
f.eks. 195/65 R 15 91 H
195: Dækbredde, mm
65: Profil (forholdet mellem dækkets
højde og dækkets bredde), %
R: Dæktype: Radial
RF: Type: RunFlat
15: Fælgdiameter i tommer
91: Kodetal for bæreevne f.eks.: 91
svarer til 615 kg
H: Hastighedskode
Kodebogstav for hastighedsgrænse:
Q: Op til 160 km/t
S: Op til 180 km/t
T : Op til 190 km/t
H: Op til 210 km/t
V : Op til 240 km/t
W: Op til 270 km/t
