OPEL KARL 2015.75 Manuale di uso e manutenzione (in Italian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
210 Assistenza e manutenzione
evento si verifichi per primo, salvo
diversamente specificato nel display
di manutenzione.
Il piano di manutenzione
internazionale è valido per i Paesi
non elencati nel piano di
manutenzione europeo.
Display di manutenzione
0
Display di manutenzione070.
Convalida
La conferma dell'intervento di
manutenzione viene registrata nel
Libretto manutenzione e garanzia.
La data e il chilometraggio vengono
completati dal timbro e dalla firma
dell'officina di assistenza.
Assicurarsi che il Libretto
manutenzione e garanzia venga
compilato correttamente. In caso di
reclami in garanzia o altre richieste,
è essenziale poter dimostrare la
continuità degli interventi di
manutenzione, che è importante
anche in caso di rivendita del
veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda
dell'uso del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione
0
Display di manutenzione 070.
Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati
Utilizzare esclusivamente prodotti
che soddisfino le specifiche
raccomandate. I danni causati
dall'utilizzo di prodotti non conformi
a tali specifiche non saranno coperti
dalla garanzia.
{Avvertenza
I materiali di consumo sono
pericolosi e potrebbero essere
tossici. Manipolare con
attenzione. Prestare attenzione
alle informazioni riportate sulle
confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e viscosità. La
qualità è più importante della
viscosità quando si sceglie un olio

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Assistenza e manutenzione 211
motore da usare. La qualità dell'olio
assicura ad esempio la pulizia del
motore, la protezione dall'usura e il
controllo dell'invecchiamento
dell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un determinato intervallo
di temperatura.
Dexos è una nuovissima qualità
d'olio motore che assicura una
protezione ottimale dei motori a
benzina e diesel. Se non è
disponibile, devono essere utilizzate
le altre qualità di olio motore
elencate. Le raccomandazioni
relative ai motori a benzina valgono
anche per i motori alimentati a
Metano Compresso (GNC o CNG),
Gas di Petrolio Liquefatto (GPL) ed
Etanolo (E85).
Selezionare l'olio motore adatto in
base alla qualità e alla temperatura
ambiente minima
0Liquidi e
lubrificanti raccomandati 0210. Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato qualità e viscosità.
L'uso di olio motore solo di qualità
ACEA A1/B1 o solo A5/B5 è vietato,
in quanto può causare danni al
motore a lungo termine in certe
condizioni operative.
Selezionare l'olio motore adatto in
base alla qualità e alla temperatura
ambiente minima
0Liquidi e
lubrificanti raccomandati 0210.
Additivi dell'olio motore
L'uso di additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima
cifra, seguita da una W, indica la
viscosità a bassa temperatura e la
seconda cifra la viscosità ad alta
temperatura. Scegliere la classificazione di
viscosità adeguata a seconda della
temperatura ambiente minima
0
Liquidi e lubrificanti
raccomandati
0210.
Tutti i gradi di viscosità
raccomandati sono idonei per
temperature ambiente elevate.
Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo acido organico del tipo a
lunga durata (LLC) approvato per il
veicolo. Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -36 °C. Nei paesi
settentrionali, caratterizzati da
temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a ca. -50 °C.
Questa concentrazione deve essere
mantenuta tutto l'anno. L'uso di
ulteriori additivi del liquido di
raffreddamento che servono a
fornire una maggiore protezione

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
212 Assistenza e manutenzione

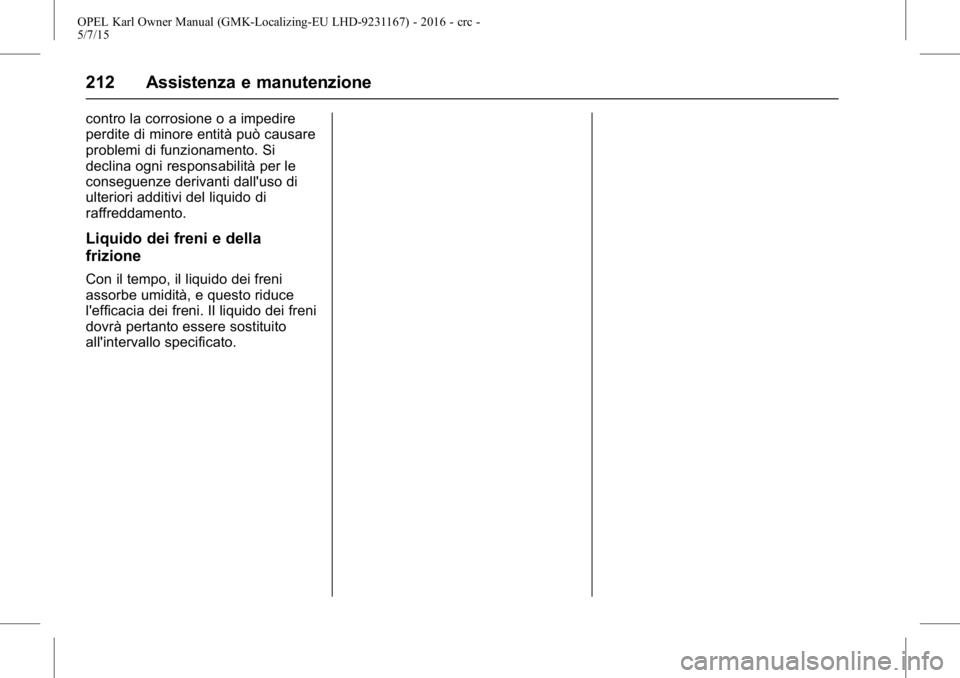

contro la corrosione o a impedire
perdite di minore entità può causare
problemi di funzionamento. Si
declina ogni responsabilità per le
conseguenze derivanti dall'uso di
ulteriori additivi del liquido di
raffreddamento.
Liquido dei freni e della
frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce
l'efficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito
all'intervallo specificato.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Assistenza e manutenzione 213

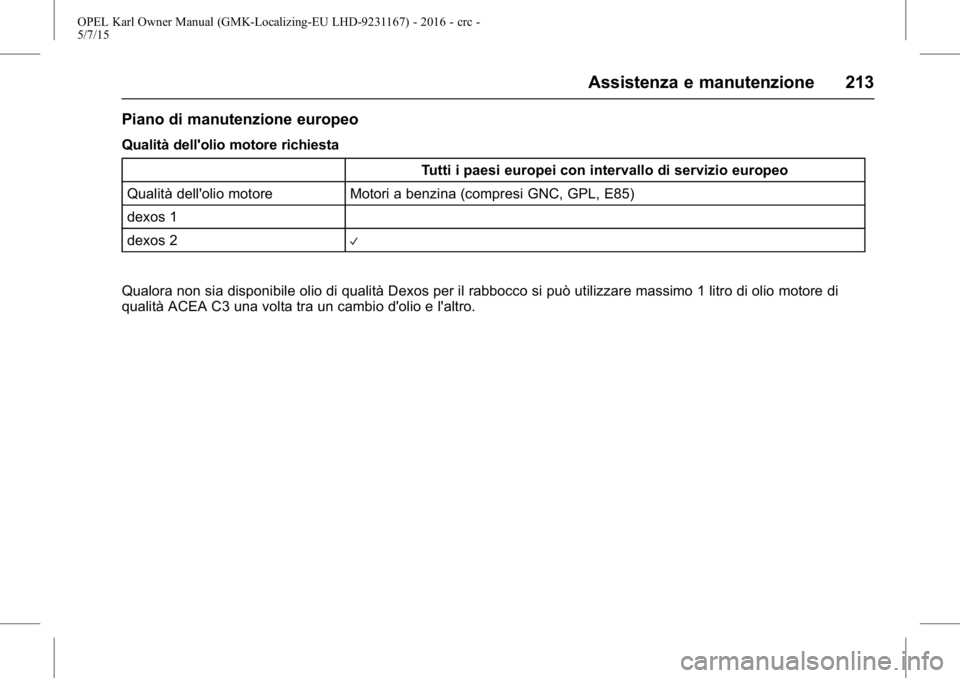

Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo
Qualità dell'olio motore Motori a benzina (compresi GNC, GPL, E85)
dexos 1
dexos 2
V
Qualora non sia disponibile olio di qualità Dexos per il rabbocco si può utilizzare massimo 1 litro di olio motore di
qualità ACEA C3 una volta tra un cambio d'olio e l'altro.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
214 Assistenza e manutenzione

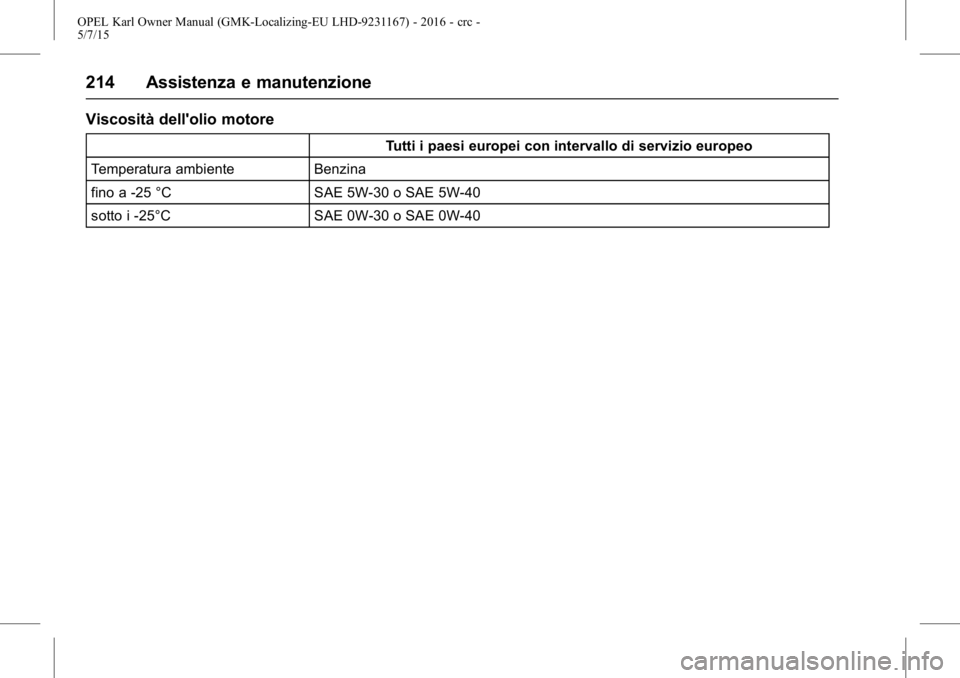

Viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo
Temperatura ambiente Benzina
fino a -25 °C SAE 5W-30 o SAE 5W-40
sotto i -25°C SAE 0W-30 o SAE 0W-40

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Assistenza e manutenzione 215

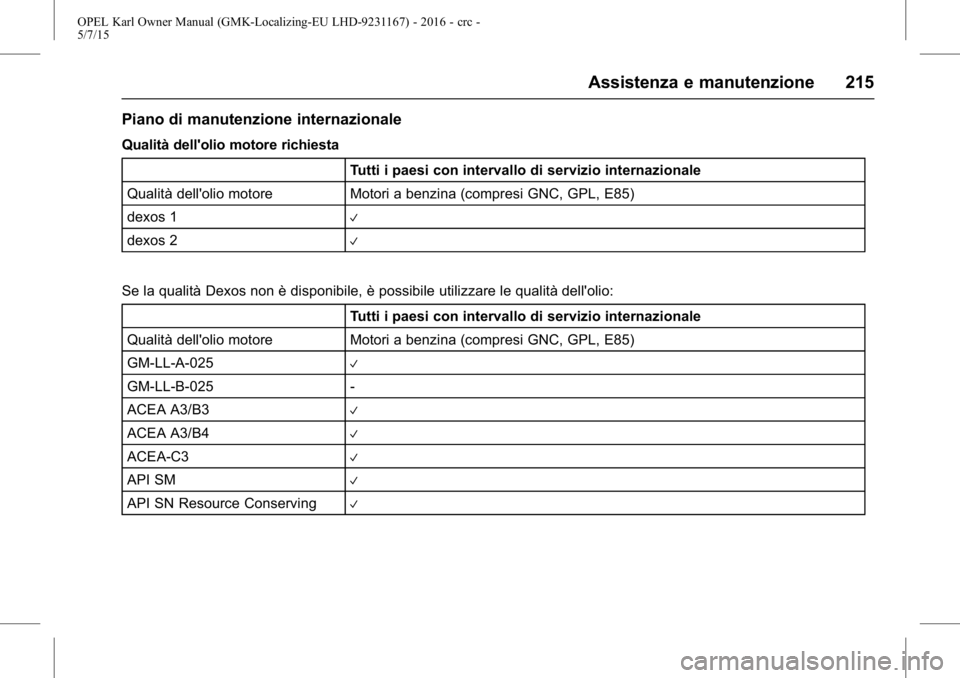

Piano di manutenzione internazionale
Qualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale
Qualità dell'olio motore Motori a benzina (compresi GNC, GPL, E85)
dexos 1
V
dexos 2V
Se la qualità Dexos non è disponibile, è possibile utilizzare le qualità dell'olio:
Tutti i paesi con intervallo di servizio internazionale
Qualità dell'olio motore Motori a benzina (compresi GNC, GPL, E85)
GM-LL-A-025
V
GM-LL-B-025 -
ACEA A3/B3
V
ACEA A3/B4V
ACEA-C3V
API SMV
API SN Resource ConservingV

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
216 Assistenza e manutenzione

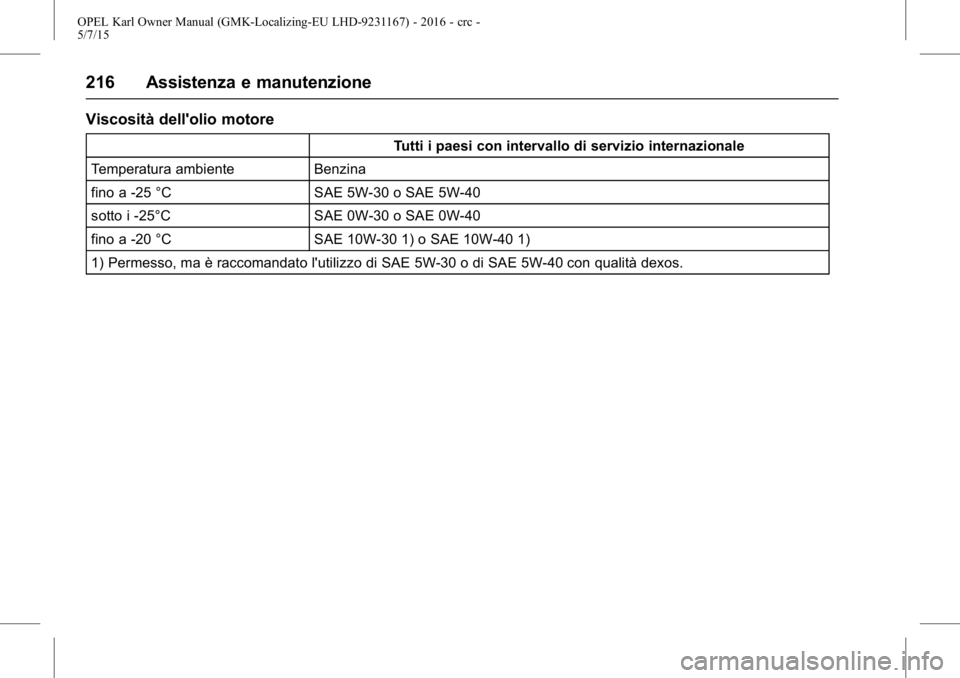

Viscosità dell'olio motore
Tutti i paesi con intervallo di servizio internazionale
Temperatura ambiente Benzina
fino a -25 °C SAE 5W-30 o SAE 5W-40
sotto i -25°C SAE 0W-30 o SAE 0W-40
fino a -20 °C SAE 10W-30 1) o SAE 10W-40 1)
1) Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Dati tecnici 217
Dati tecnici
Identificazione del veicolo
Numero di telaio (VIN) . . . . . . . . 217
Identificazione del motore . . . . 217
Targhetta di identificazione . . . 218
Dati del veicolo
Dati motore . . . . . . . . . . . . . . . . . . . 219
Prestazioni . . . . . . . . . . . . . . . . . . . 219
Peso veicolo . . . . . . . . . . . . . . . . . 220
Misure del veicolo . . . . . . . . . . . . 220
Capacità e specifiche . . . . . . . . . 221
Pressione dei pneumatici . . . . . 221
Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio si trova nel vano
motore. Il numero di telaio può
essere stampigliato sul quadro
strumenti, visibile attraverso il
parabrezza.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore
0Dati motore0219.
Per identificare il rispettivo motore,
vedere la potenza del motore nel
Certificato di Conformità EEC fornito
con il proprio veicolo o altri
documenti d'immatricolazione
nazionale.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
218 Dati tecnici

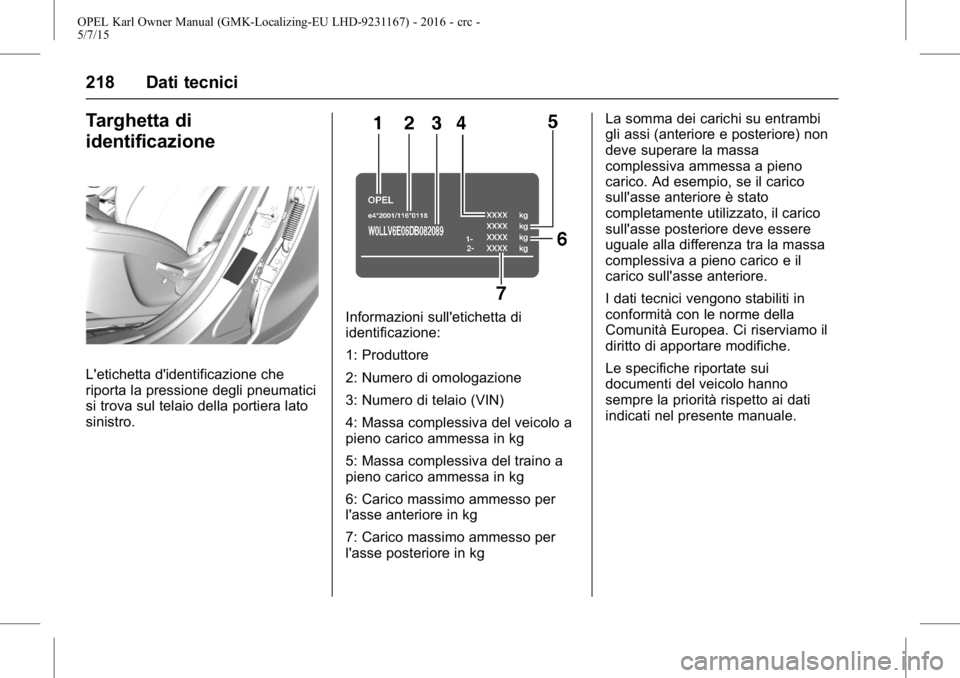

Targhetta di
identificazione
L'etichetta d'identificazione che
riporta la pressione degli pneumatici
si trova sul telaio della portiera lato
sinistro.
Informazioni sull'etichetta di
identificazione:
1: Produttore
2: Numero di omologazione
3: Numero di telaio (VIN)
4: Massa complessiva del veicolo a
pieno carico ammessa in kg
5: Massa complessiva del traino a
pieno carico ammessa in kg
6: Carico massimo ammesso per
l'asse anteriore in kg
7: Carico massimo ammesso per
l'asse posteriore in kgLa somma dei carichi su entrambi
gli assi (anteriore e posteriore) non
deve superare la massa
complessiva ammessa a pieno
carico. Ad esempio, se il carico
sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il
carico sull'asse anteriore.
I dati tecnici vengono stabiliti in
conformità con le norme della
Comunità Europea. Ci riserviamo il
diritto di apportare modifiche.
Le specifiche riportate sui
documenti del veicolo hanno
sempre la priorità rispetto ai dati
indicati nel presente manuale.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Dati tecnici 219

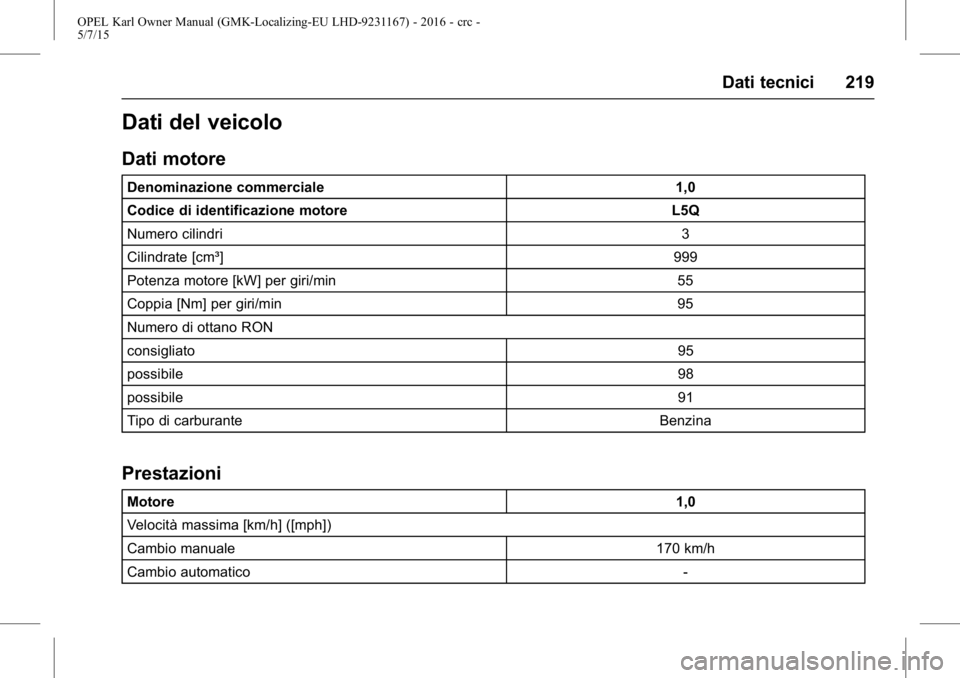

Dati del veicolo
Dati motore
Denominazione commerciale1,0
Codice di identificazione motore L5Q
Numero cilindri 3
Cilindrate [cm³] 999
Potenza motore [kW] per giri/min 55
Coppia [Nm] per giri/min 95
Numero di ottano RON
consigliato 95
possibile 98
possibile 91
Tipo di carburante Benzina
Prestazioni
Motore 1,0
Velocità massima [km/h] ([mph])
Cambio manuale 170 km/h
Cambio automatico -
