OPEL KARL 2015.75 Priručnik za vlasnika (in Croatian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
60 Instrumenti i kontrole
Grijano kolo upravljača
Aktivirajte grijanje pritiskom naA.
Aktiviranje je označeno LED-om u
prekidaču.
Područja hvatanja kola upravljača
griju se brže i na višu temperaturu
nego ostala područja.
Grijanje je moguće koristiti kad
motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start
0Značajka
automatskog pokretanja/
zaustavljanja motora 0139.
Sirena
Pritisnitea.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 61

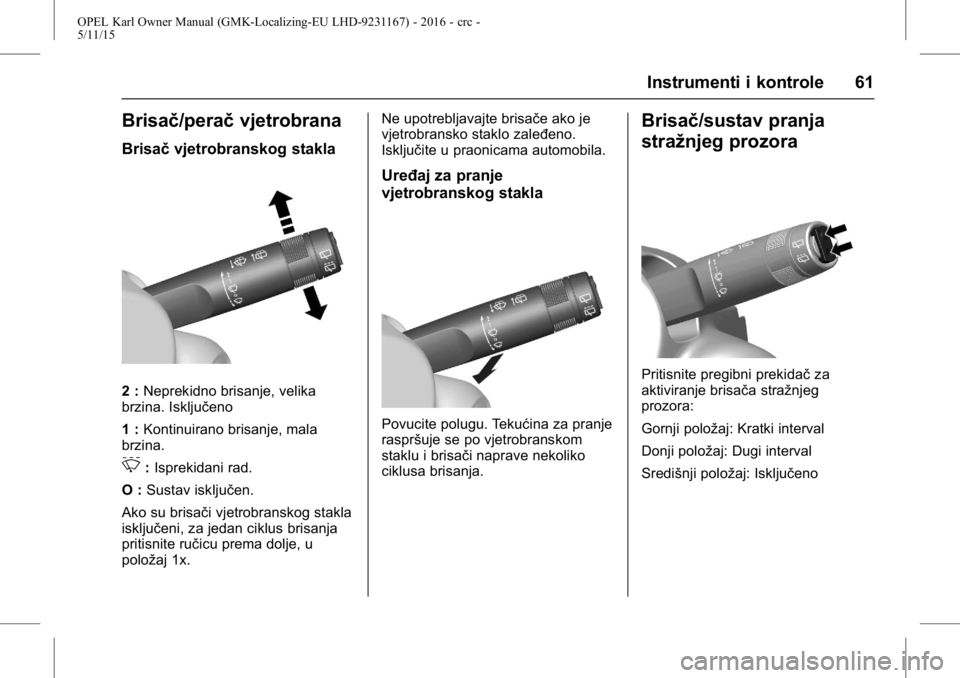

Brisač/peračvjetrobrana
Brisačvjetrobranskog stakla
2 :Neprekidno brisanje, velika
brzina. Isključeno
1 : Kontinuirano brisanje, mala
brzina.
3: Isprekidani rad.
O : Sustav isključen.
Ako su brisači vjetrobranskog stakla
isključeni, za jedan ciklus brisanja
pritisnite ručicu prema dolje, u
položaj 1x. Ne upotrebljavajte brisače ako je
vjetrobransko staklo zaleđeno.
Isključite u praonicama automobila.
Uređaj za pranje
vjetrobranskog stakla
Povucite polugu. Tekućina za pranje
raspršuje se po vjetrobranskom
staklu i brisači naprave nekoliko
ciklusa brisanja.
Brisač/sustav pranja
stražnjeg prozora
Pritisnite pregibni prekidač
za
aktiviranje brisača stražnjeg
prozora:
Gornji položaj: Kratki interval
Donji položaj: Dugi interval
Središnji položaj: Isključeno

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
62 Instrumenti i kontrole

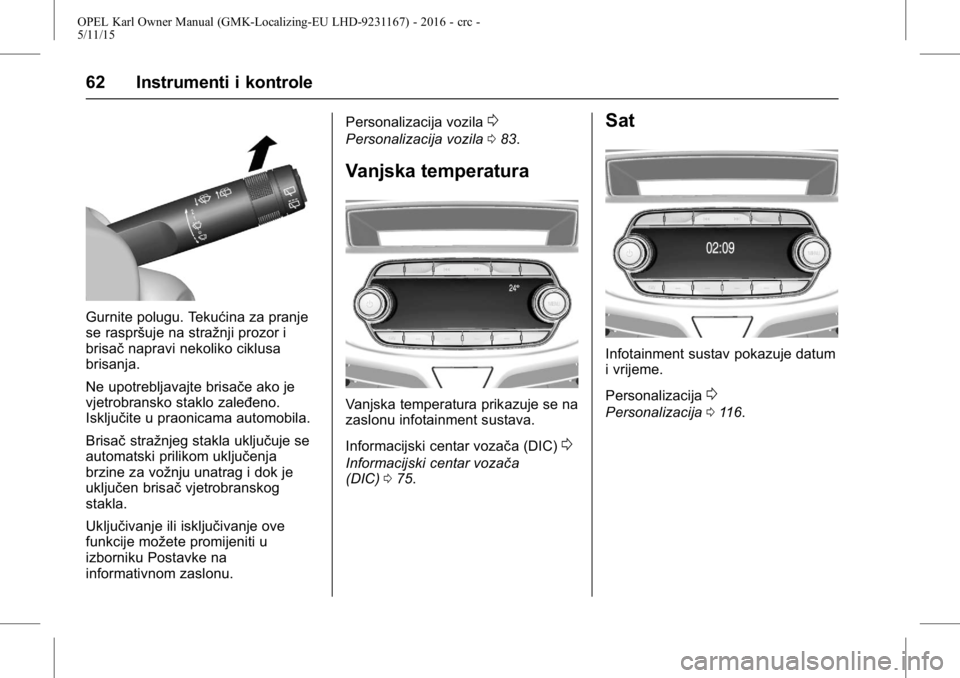

Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i
brisačnapravi nekoliko ciklusa
brisanja.
Ne upotrebljavajte brisače ako je
vjetrobransko staklo zaleđeno.
Isključite u praonicama automobila.
Brisač stražnjeg stakla uključuje se
automatski prilikom uključenja
brzine za vožnju unatrag i dok je
uključen brisač vjetrobranskog
stakla.
Uključivanje ili isključivanje ove
funkcije možete promijeniti u
izborniku Postavke na
informativnom zaslonu. Personalizacija vozila
0
Personalizacija vozila
083.
Vanjska temperatura
Vanjska temperatura prikazuje se na
zaslonu infotainment sustava.
Informacijski centar vozača (DIC)
0
Informacijski centar vozača
(DIC) 075.
Sat
Infotainment sustav pokazuje datum
i vrijeme.
Personalizacija
0
Personalizacija 0116.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 63
Priključci za napajanje
Priključak za napajanje od 12 V se
nalazi na središnjoj konzoli.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
Kad je kontakt isključen, priključak
za napajanje je deaktiviran.
Dodatno, priključak za napajanje se
deaktivira u slučaju niskog napona
akumulatora vozila.
Električna oprema koja se spaja
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start
0Značajka
automatskog pokretanja/
zaustavljanja motora 0139.
Kontrolna svjetla
upozorenja, mjerači i
indikatori
Brzinomjer
Prikazuje brzinu vozila.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
64 Instrumenti i kontrole

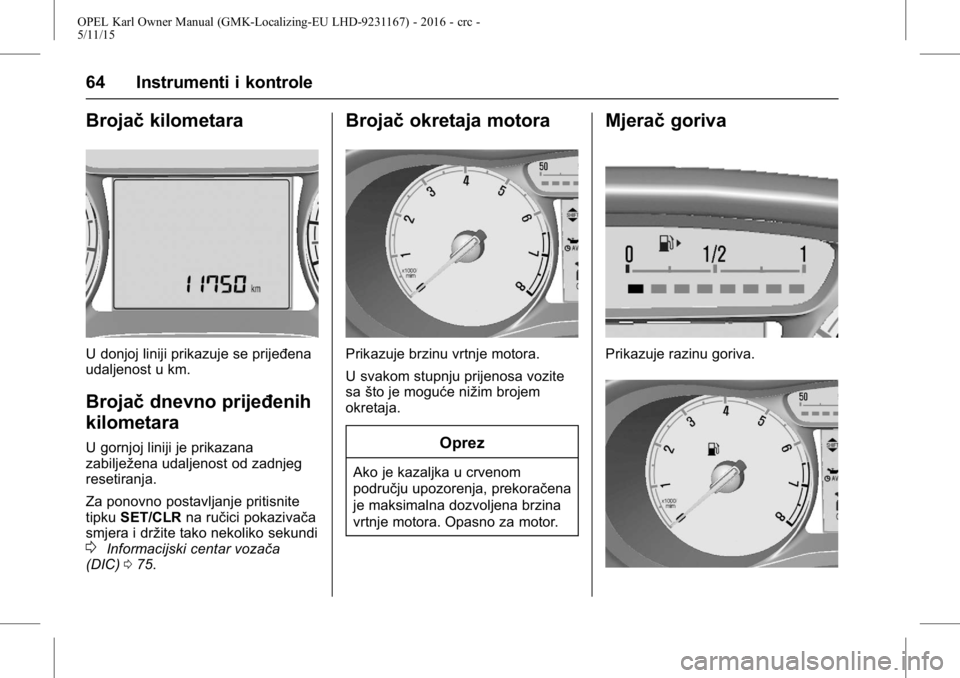

Brojačkilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojačdnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera i držite tako nekoliko sekundi
0Informacijski centar vozača
(DIC) 075.
Brojač okretaja motora
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite
sašto je moguće nižim brojem
okretaja.
Oprez
Ako je kazaljka u crvenom
području upozorenja, prekoračena
je maksimalna dozvoljena brzina
vrtnje motora. Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 65
Kontrolno svjetlo.svijetli ako je
razina u spremniku niska. Ako
treperi odmah nadolijte gorivo.
Zbog goriva preostalog u
spremniku, količina koja se može
nadoliti je manja od specificiranog
kapaciteta spremnika.
Ne dozvolite da se spremnik
isprazni.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit. Kada se kontakt uključi, većina
kontrolnih svjetala
će kratko svijetliti
kao test funkcionalnosti.
Boje kontrolnog svjetla znače:
Crvena: Opasnost, važni podsjetnik
Žuta: Upozorenje, informacija, kvar
Zelena: Potvrda uključenja
Plava: Potvrda uključenja
Bijela: Potvrda uključenja

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
66 Instrumenti i kontrole

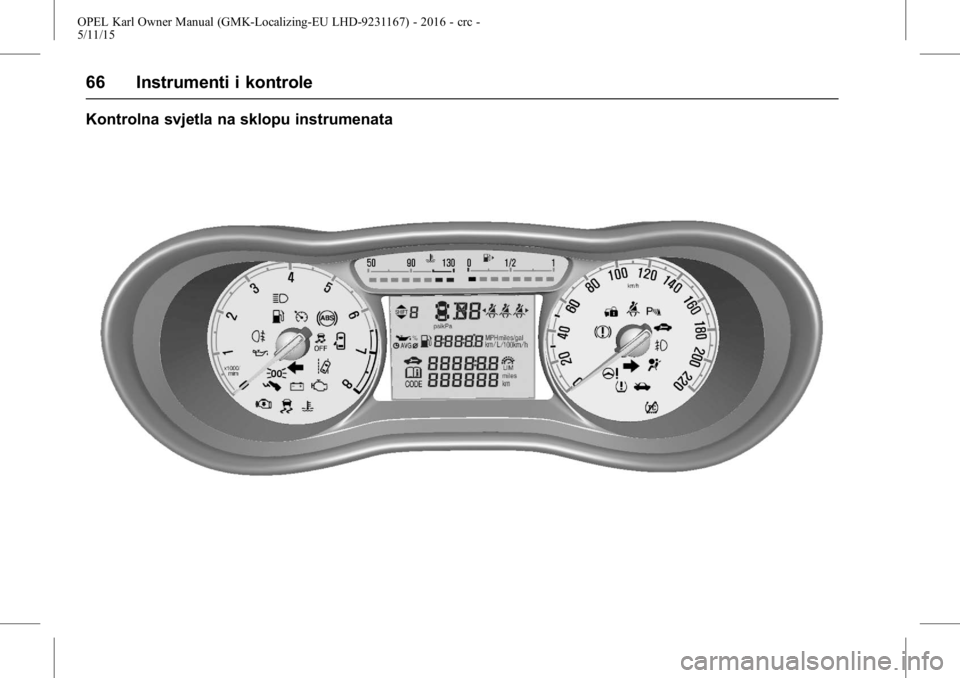

Kontrolna svjetla na sklopu instrumenata

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 67

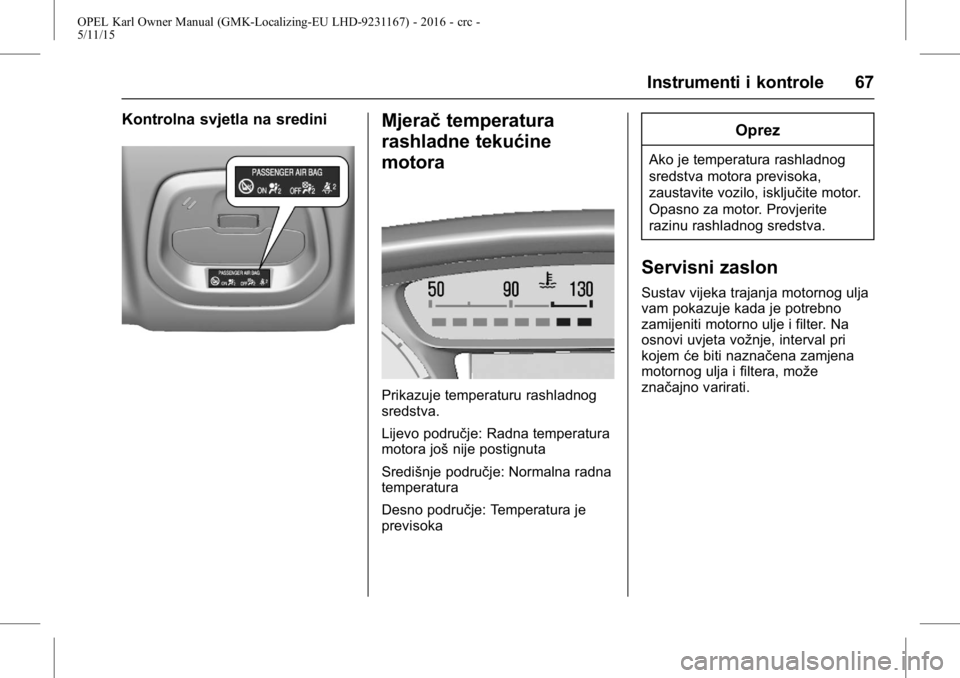

Kontrolna svjetla na srediniMjeračtemperatura
rashladne tekućine
motora
Prikazuje temperaturu rashladnog
sredstva.
Lijevo područje: Radna temperatura
motora još nije postignuta
Središnje područje: Normalna radna
temperatura
Desno područje: Temperatura je
previsoka
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može
značajno varirati.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
68 Instrumenti i kontrole
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Za prikaz preostalog vijeka
motornog ulja:
Pritisnite tipku
MENUza odabir
izbornika s informacijama o vozilu.
Okrenite kotačić za podešavanje za
odabir preostalog vijeka
trajanja ulja.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite tipku SET/CLRza
poništavanje. Kontakt mora biti
uključen, dok motor ne radi. Nakon
što sustav izračuna da je
vijek trajanja motornog ulja pri kraju,
na zaslonu informacijskog centra
vozača prikazuje se poruka Change
Engine Oil Soon (Ubrzo zamijenite
ulje) ili šifra upozorenja. Obratite se
radionici unutar jednog tjedna ili 500
km (što se prije dogodi) radi
zamjene motornog ulja i filtera.
Informacijski centar vozača
0
Informacijski centar vozača
(DIC) 075.
Servisne informacije
0Servisne
informacije 0198.
Pokazivač smjera
G
svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenti i kontrole 69
Zamjenažarulje0Zamjena
žarulje 0165.
Osigurači
0Osigurači 0171.
Pokazivači smjera
0Signali
skretanja i promjene trake 087.
Podsjetnici za
nekorištenje sigurnosnog
pojasa
Podsjetnik za sigurnosni pojas
na prednjim sjedalima
>svijetli ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Vezanje sigurnosnog pojasa
0
Sigurnosni pojas s pričvršćenjem u
tri točke 037.
Status sigurnosnog pojasa na
stražnjim sjedalima
>treperi ili je stalno upaljeno na
zaslonu informacijskog centra
vozača.
Treperi
Nakon kretanja kada sigurnosni
pojas nije vezan.
Vezanje sigurnosnog pojasa
0
Sigurnosni pojas s pričvršćenjem u
tri točke 037.
Kontrolno svjetlo zračnog
jastuka i zatezača
sigurnosnog pojasa
9
svijetli crveno.
Prilikom uključenja kontakta
kontrolno svjetlo ostaje upaljeno
nekoliko sekundi. Ako se ne upali, ili
ako se ne ugasi nakon četiri
sekunde ili svijetli u vožnji, postoji
kvar na sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće. Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem
9.
{Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sigurnosni pojas, zračni jastuci
0
Sigurnosni pojasevi 035, Zračni
jastuci 038.
Kontrolna lampica za
uključen-isključen zračni
jastuk
/
svijetli žuto.
Svijetli nekoliko sekundi nakon
uključenja kontakta. Suvozačev
zračni jastuk je aktiviran.
+svijetli žuto.
Suvozačev zračni jastuk je
deaktiviran
0Prekidač za
uključenje-isključenje zračnog
jastuka 043.
