OPEL KARL 2015.75 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 225, PDF Size: 5.21 MB
Page 61 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
60 Instrumenti i komande
Poruke vozila
Poruke vozila . . . . . . . . . . . . . . . . . . 81
Upozoravajući zvučni signali . . . 83
Personalizacija vozila
Personalizacija vozila . . . . . . . . . . 84
Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i prove-
riti da li je dobro zabravljena.
Ne podešavati upravljačsve dok
vozilo nije u stanju mirovanja i dok
brava upravljača nije otpuštena.
Komande upravljača
Infotainment sistemom, tempo-
matom i prikopčanim mobilnim
telefonom se može upravljati
pomoću komandi na upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Tempomat
0Tempomat 0153.
Page 62 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Instrumenti i komande 61
Grejani upravljač
Grejanje se uključuje pritiskom naA. Aktiviranje se prikazuje LED-om
u dugmetu.
Oblasti držanja upravljača se greju
brže i na višu temperaturu nego
druge oblasti.
Grejanje je u funkciji kada motor
radi i kada je u režimu "Autostop".
Sistem za zaustavljanje i pokretanje
0Automatski sistem za zaustav-
ljanje i pokretanje motora 0142.
Sirena
Pritisnutia.
Page 63 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
62 Instrumenti i komande
Brisači/perači vetrobrana
Brisačvetrobranskog stakla
2 :Neprekidno brisanje, brzo.
isključeno.
1 : Stalno brisanje, sporo.
3:Naizmeničan rad.
O : Sistem isključen.
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Ne koristiti kada je vetrobran
zaleđen. Isključiti u autoperio-
nicama.
Perač vetrobrana
Povući ručicu. Tečnost za pranje se
raspršuje na vetrobran i brisači brišu
nekoliko puta.
Brisači/perači zadnjeg
stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
Gornji položaj: Kraći interval
Donji položaj: Duži interval
Srednji položaj: Isključeno
Page 64 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Instrumenti i komande 63
Gurnuti ručicu. Tečnost perača se
raspršuje na zadnje staklo i brisači
brišu nekoliko puta.
Ne koristiti kada je vetrobran
zaleđen. Isključiti u autoperio-
nicama.
Brisačzadnjeg stakla će se
automatski uključiti, ako su brisači
vetrobranskog stakla uključeni i bira
se brzina za hod u nazad.
Uključivanje ili isključivanje ove
funkcije se može menjati u meniju
Settings (Podešavanja) na Informa-
cionom displeju.
Personalizacija vozila
0Personali-
zacija vozila 084.
Spoljna temperatura
Spoljašnja temperatura se prikazuje
na infotainment displeju.
Informacioni centar za vozača (DIC)
0Informacioni centar za vozača
(DIC) 076.
ŜŦasovnik
Vreme i datum prikazani su na
Infotainment displeju.
Personalizacija
0Personaliza-
cija 0118.
Page 65 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
64 Instrumenti i komande
Utičnice
Utičnica od 12 V se nalazi u srednjoj
konzoli.
Ne prekoračiti maksimalno dozvo-
ljenu potrošnju od 120 vati.Isključivanjem kontakta isključuje se
utičnica. Takođe, utičnice se isklju-
čuju i u slučaju niskog napona
akumulatora vozila.
Električna oprema koja se priklju-
čuje mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj prila-
gođenosti.
Ne priključivati nikakav pribor sa
izvorom struje, kao
što su uređaji za
punjenje ili akumulatori.
Ne oštećivati priključak sa neodgo-
varajućom utičnicom.
Sistem za zaustavljanje i pokretanje
0Automatski sistem za zaustav-
ljanje i pokretanje motora 0142.
Lampice upozorenja,
pokazivači i kontrolne
lampice
Brzinomer
Pokazuje brzinu vozila.

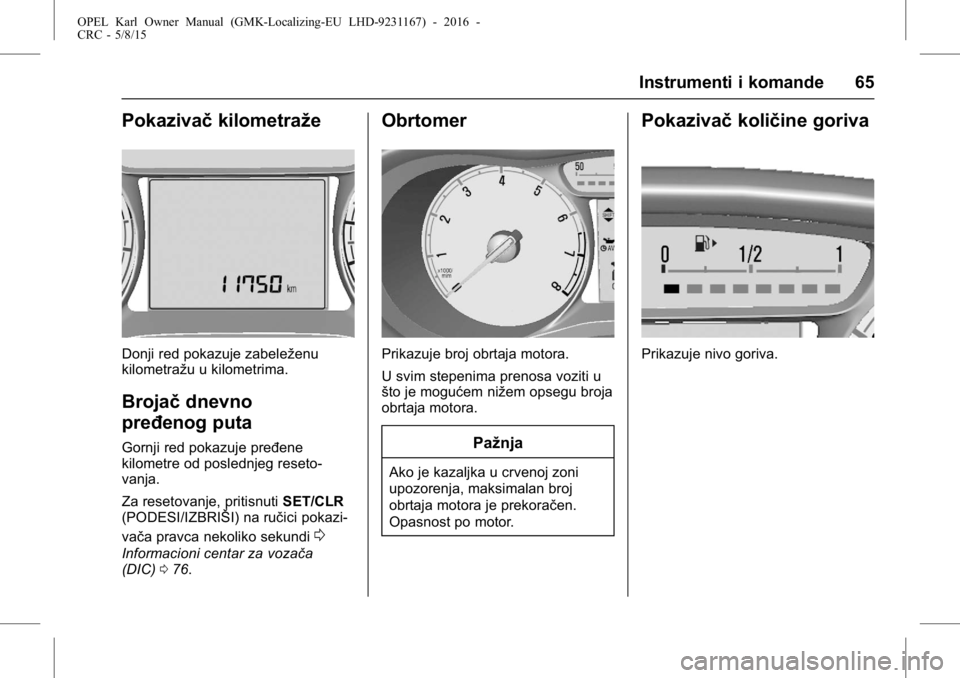

Page 66 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Instrumenti i komande 65
Pokazivačkilometraže
Donji red pokazuje zabeleženu
kilometražu u kilometrima.
Brojačdnevno
pređenog puta
Gornji red pokazuje pređene
kilometre od poslednjeg reseto-
vanja.
Za resetovanje, pritisnuti SET/CLR
(PODESI/IZBRIŠI) na ručici pokazi-
vača pravca nekoliko sekundi
0
Informacioni centar za vozača
(DIC) 076.
Obrtomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u
što je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva.

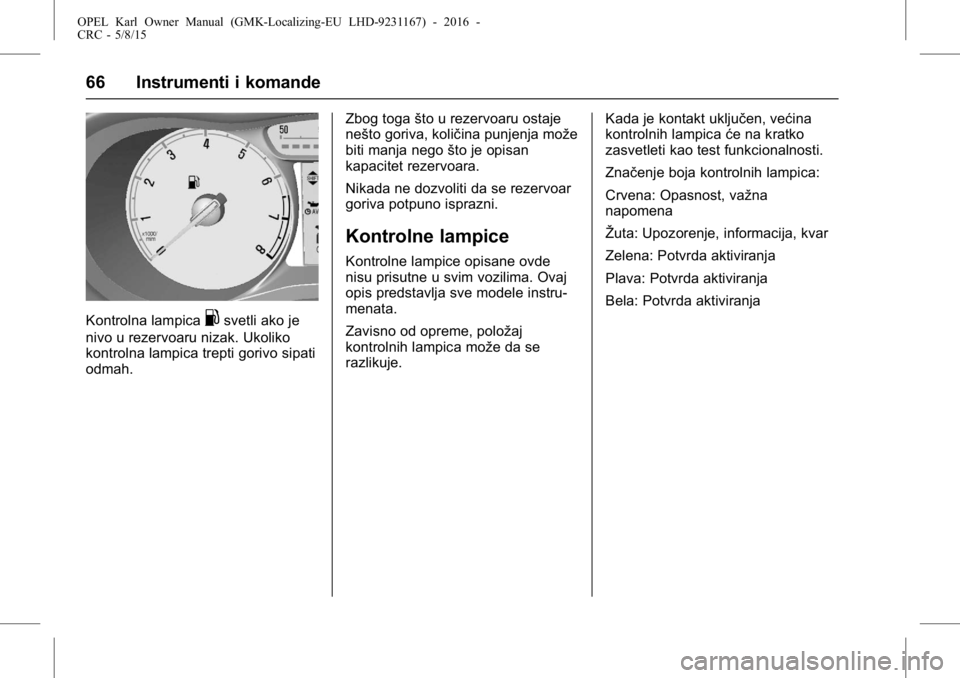

Page 67 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
66 Instrumenti i komande
Kontrolna lampica.svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah. Zbog toga
što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Kontrolne lampice
Kontrolne lampice opisane ovde
nisu prisutne u svim vozilima. Ovaj
opis predstavlja sve modele instru-
menata.
Zavisno od opreme, položaj
kontrolnih lampica može da se
razlikuje. Kada je kontakt uključen, većina
kontrolnih lampica
će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:
Crvena: Opasnost, važna
napomena
Žuta: Upozorenje, informacija, kvar
Zelena: Potvrda aktiviranja
Plava: Potvrda aktiviranja
Bela: Potvrda aktiviranja
Page 68 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Instrumenti i komande 67

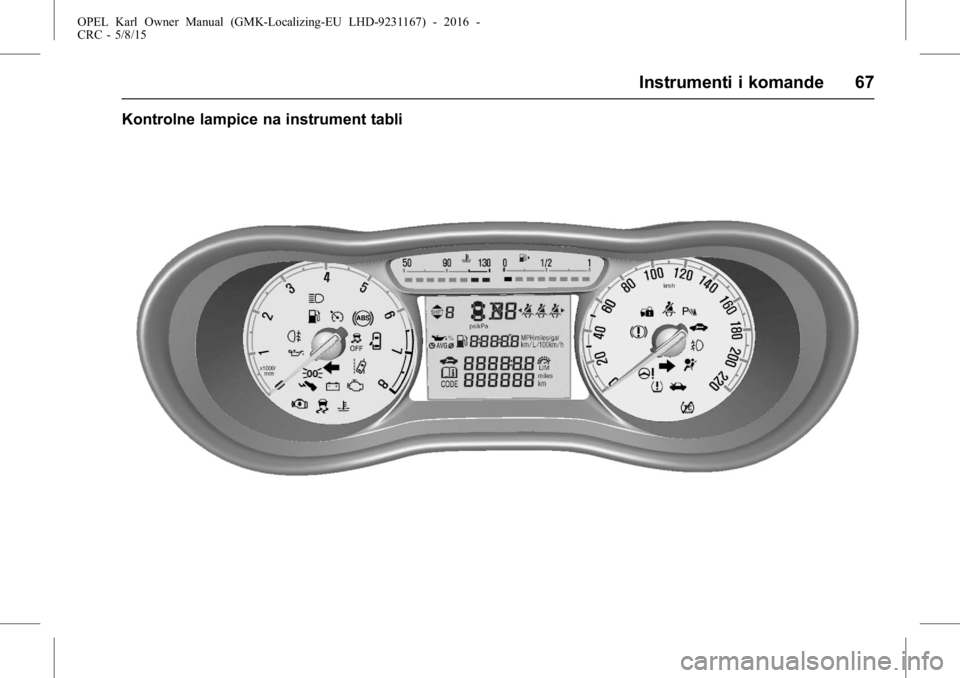

Kontrolne lampice na instrument tabli

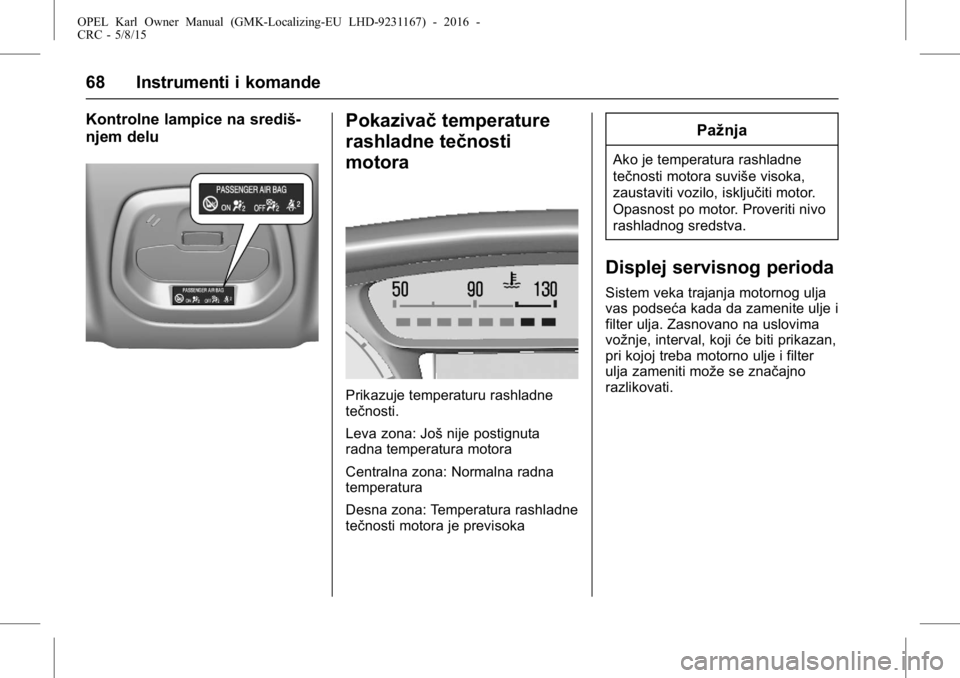

Page 69 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
68 Instrumenti i komande
Kontrolne lampice na središ-
njem deluPokazivačtemperature
rashladne tečnosti
motora
Prikazuje temperaturu rashladne
tečnosti.
Leva zona: Još nije postignuta
radna temperatura motora
Centralna zona: Normalna radna
temperatura
Desna zona: Temperatura rashladne
tečnosti motora je previsoka
Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter
ulja zameniti može se značajno
razlikovati.

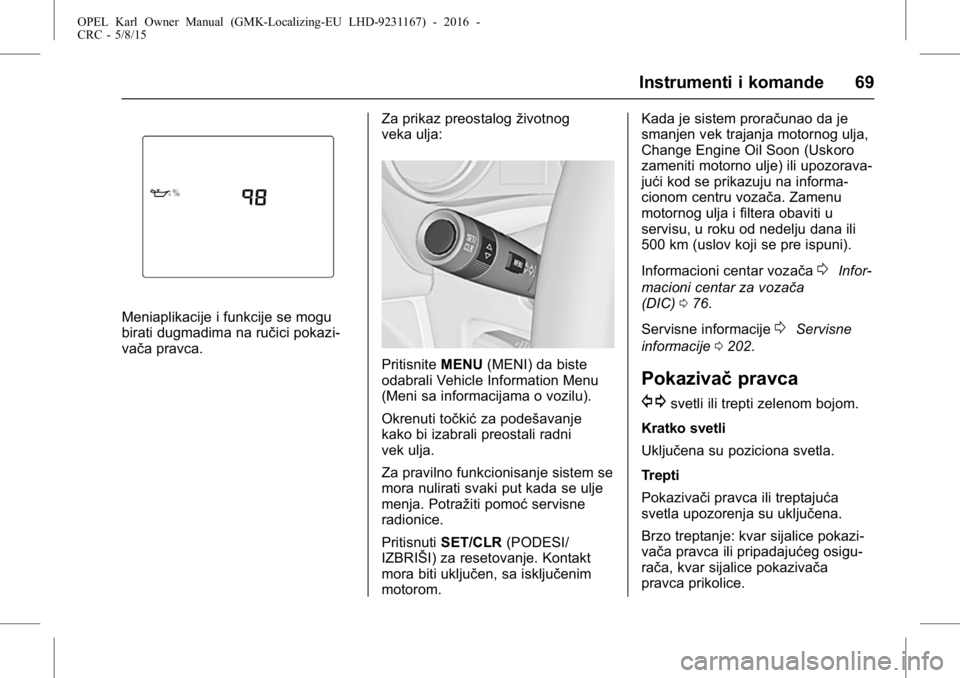

Page 70 of 225
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Instrumenti i komande 69
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici pokazi-
vača pravca.Za prikaz preostalog
životnog
veka ulja:
Pritisnite MENU(MENI) da biste
odabrali Vehicle Information Menu
(Meni sa informacijama o vozilu).
Okrenuti točkić za podešavanje
kako bi izabrali preostali radni
vek ulja.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Pritisnuti SET/CLR (PODESI/
IZBRIŠI) za resetovanje. Kontakt
mora biti uključen, sa isključenim
motorom. Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili upozorava-
jući kod se prikazuju na informa-
cionom centru vozača. Zamenu
motornog ulja i filtera obaviti u
servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar vozača
0Infor-
macioni centar za vozača
(DIC) 076.
Servisne informacije
0Servisne
informacije 0202.
Pokazivač pravca
G
svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća
svetla upozorenja su uključena.
Brzo treptanje: kvar sijalice pokazi-
vača pravca ili pripadajućeg osigu-
rača, kvar sijalice pokazivača
pravca prikolice.
