Fahren und Bedienung119Zahl des ausgewählten Gangs
blinken. Anschließend wird der aktu‐
elle Gang erneut angezeigt.
Bei zu niedriger Motordrehzahl schal‐
tet das Getriebe automatisch in einen niedrigeren Gang.
Das Getriebe wechselt in den Manu‐
ell-Modus und schaltet entsprechend,
wenn im Automatik-Modus + oder -
gewählt wird.
Anzeige zum Schalten Das Symbol R und eine Zahl werden
angezeigt, wenn durch einen Gang‐
wechsel Kraftstoff gespart werden
kann.
Die Schaltanzeige wird nur im Manu‐
ell-Modus angezeigt.
Elektronisch gesteuerteFahrprogramme
Adaptivprogramme passen das
Schalten in andere Gänge den Fahr‐
bedingungen an, z. B. bei hoher Zu‐
ladung oder an Steigungen.Störung
Zum Schutz vor Beschädigung des
automatisierten Schaltgetriebes wird
bei sehr hohen Kupplungstemperatu‐ ren automatisch eingekuppelt.
Bei einer Störung leuchtet die Kon‐ trollleuchte g auf. Zusätzlich wird
im Driver Information Center eine
Warnung angezeigt. Fahrzeugmel‐
dungen 3 82.
Je nach Störung ist die Weiterfahrt
bedingt oder nicht möglich.
Störungsursache von einer Werkstatt
beheben lassen.Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐
lich. Der Bremsweg verlängert sich.
Suchen Sie vor der Weiterfahrt Hilfe
in einer Werkstatt.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt, der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 71.
Antiblockiersystem Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.

120Fahren und BedienungSobald ein Rad zum Blockieren neigt,regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 72.
Adaptives Bremslicht Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
Manuelle Parkbremse9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich an‐
ziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz sen‐
ken.

Fahren und Bedienung121Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig das Bremspedal betätigen.
Kontrollleuchte R 3 71.
Bremsassistent
Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐
matisch, sobald das Bremspedal frei‐ gegeben wird.
Berg-Anfahr-Assistent Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.
Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald das Fahrzeug zu beschleunigen
beginnt oder die Haltezeit von
zwei Sekunden vorbei ist.
Bei einem Autostopp ist der Berg-An‐
fahr-Assistent nicht aktiv.Fahrsysteme
Traktionskontrolle
Die Traktionskontrolle (TC) ist Be‐
standteil der Elektronischen
Stabilitätsregelung (ESC).
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln ge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger
Fahrbahn wesentlich verbessert.
Die Traktionskontrolle ist nach jedem
Motorstart funktionsfähig, sobald die
Kontrollleuchte b erlischt.

122Fahren und BedienungWenn die Traktionskontrolle eingreift,blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
t kurz drücken.
Kontrollleuchte k leuchtet auf.
Wenn die TC deaktiviert ist, bleibt die
ESC aktiv.
Die TC wird durch erneutes Drücken von t wieder eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
StörungIm Falle einer Störung des Systems
leuchtet die Kontrollleuchte b perma‐
nent auf und im Driver Information
Center wird ein Warncode angezeigt.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung
(ESC) verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐
bahnbeschaffenheit oder der Griffig‐ keit der Reifen.
Sobald das Fahrzeug auszubrechen
droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst.
Die ESC wirkt mit der Traktionskon‐ trolle zusammen. Sie verhindert dasDurchdrehen der Räder.
Die elektronische Stabilitätsregelung
ist nach jedem Motorstart funktions‐
fähig, sobald die Kontrollleuchte b er‐
lischt.
Wenn die elektronische Stabilitäts‐
regelung eingreift, blinkt b.

Fahren und Bedienung1239Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 73.
Ausschalten
Für bewusstes Fahren im Grenzbe‐
reich kann ESC deaktiviert werden:
t mindestens fünf Sekunden lang ge‐
drückt halten. Kontrollleuchte t
leuchtet auf.
Die ESC wird durch erneutes
Drücken von t wieder eingeschaltet.
Wenn die Traktionskontrolle zuvor
deaktiviert war, werden sowohl die
Traktionskontrolle als auch ESC er‐
neut aktiviert. k und t erlöschen,
wenn die Traktionskontrolle und ESC
wieder aktiviert sind.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.
StörungIm Falle einer Störung des Systems
leuchtet die Kontrollleuchte b auf und
im Driver Information Center wird ein Warncode angezeigt. Das System ist
nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.City-Modus
Die Funktion „City-Modus“ bietet zu‐
sätzliche Lenkunterstützung bei nied‐ rigen Geschwindigkeiten, z. B. im
Stadtverkehr oder beim Einparken.
Für noch mehr Komfort wird die Lenk‐
unterstützung erhöht.
Einschalten
Bei laufendem Motor B drücken. Das
System ist im Stillstand, bis zu einer
Geschwindigkeit von 60 km/h und im
Rückwärtsgang aktiv. Sobald diese
Geschwindigkeit überschritten wird,

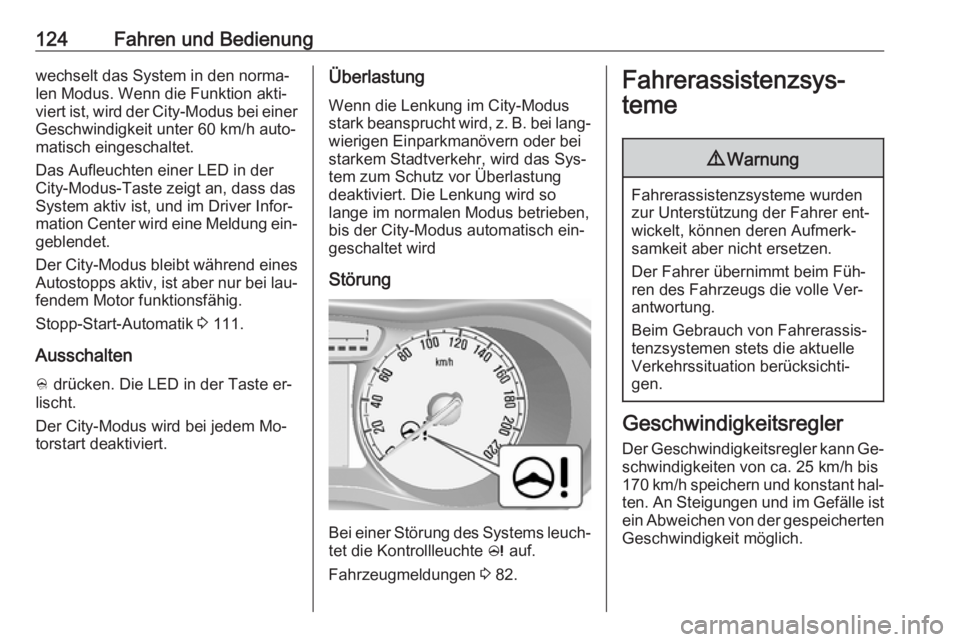

124Fahren und Bedienungwechselt das System in den norma‐
len Modus. Wenn die Funktion akti‐
viert ist, wird der City-Modus bei einer Geschwindigkeit unter 60 km/h auto‐
matisch eingeschaltet.
Das Aufleuchten einer LED in der
City-Modus-Taste zeigt an, dass das
System aktiv ist, und im Driver Infor‐
mation Center wird eine Meldung ein‐ geblendet.
Der City-Modus bleibt während eines
Autostopps aktiv, ist aber nur bei lau‐
fendem Motor funktionsfähig.
Stopp-Start-Automatik 3 111.
Ausschalten B drücken. Die LED in der Taste er‐
lischt.
Der City-Modus wird bei jedem Mo‐
torstart deaktiviert.Überlastung
Wenn die Lenkung im City-Modus
stark beansprucht wird, z. B. bei lang‐
wierigen Einparkmanövern oder bei
starkem Stadtverkehr, wird das Sys‐
tem zum Schutz vor Überlastung
deaktiviert. Die Lenkung wird so
lange im normalen Modus betrieben,
bis der City-Modus automatisch ein‐
geschaltet wird
Störung
Bei einer Störung des Systems leuch‐ tet die Kontrollleuchte c auf.
Fahrzeugmeldungen 3 82.
Fahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
zur Unterstützung der Fahrer ent‐
wickelt, können deren Aufmerk‐
samkeit aber nicht ersetzen.
Der Fahrer übernimmt beim Füh‐
ren des Fahrzeugs die volle Ver‐
antwortung.
Beim Gebrauch von Fahrerassis‐
tenzsystemen stets die aktuelle
Verkehrssituation berücksichti‐
gen.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann Ge‐
schwindigkeiten von ca. 25 km/h bis
170 km/h speichern und konstant hal‐ ten. An Steigungen und im Gefälle ist
ein Abweichen von der gespeicherten Geschwindigkeit möglich.

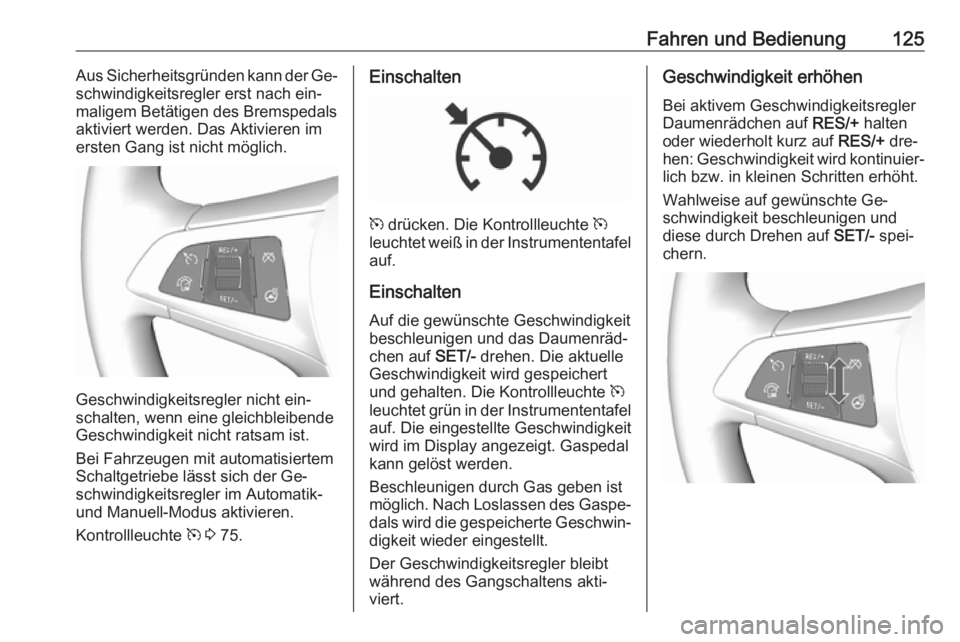

Fahren und Bedienung125Aus Sicherheitsgründen kann der Ge‐
schwindigkeitsregler erst nach ein‐ maligem Betätigen des Bremspedals
aktiviert werden. Das Aktivieren im
ersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht ein‐
schalten, wenn eine gleichbleibende Geschwindigkeit nicht ratsam ist.
Bei Fahrzeugen mit automatisiertem
Schaltgetriebe lässt sich der Ge‐
schwindigkeitsregler im Automatik-
und Manuell-Modus aktivieren.
Kontrollleuchte m 3 75.
Einschalten
m drücken. Die Kontrollleuchte m
leuchtet weiß in der Instrumententafel
auf.
Einschalten Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Die Kontrollleuchte m
leuchtet grün in der Instrumententafel
auf. Die eingestellte Geschwindigkeit
wird im Display angezeigt. Gaspedal
kann gelöst werden.
Beschleunigen durch Gas geben ist möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhen
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+ dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten erhöht.
Wahlweise auf gewünschte Ge‐
schwindigkeit beschleunigen und
diese durch Drehen auf SET/- spei‐
chern.

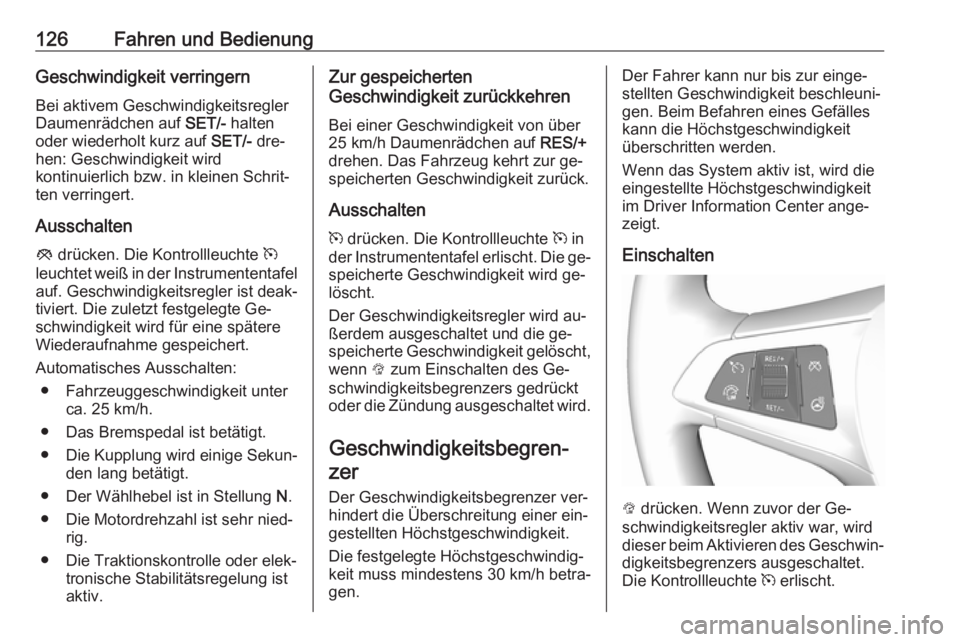

126Fahren und BedienungGeschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/- dre‐
hen: Geschwindigkeit wird
kontinuierlich bzw. in kleinen Schrit‐
ten verringert.
Ausschalten
y drücken. Die Kontrollleuchte m
leuchtet weiß in der Instrumententafel auf. Geschwindigkeitsregler ist deak‐
tiviert. Die zuletzt festgelegte Ge‐
schwindigkeit wird für eine spätere
Wiederaufnahme gespeichert.
Automatisches Ausschalten: ● Fahrzeuggeschwindigkeit unter ca. 25 km/h.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.
● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle oder elek‐ tronische Stabilitätsregelung ist
aktiv.Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über
25 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschaltenm drücken. Die Kontrollleuchte m in
der Instrumententafel erlischt. Die ge‐
speicherte Geschwindigkeit wird ge‐
löscht.
Der Geschwindigkeitsregler wird au‐
ßerdem ausgeschaltet und die ge‐
speicherte Geschwindigkeit gelöscht,
wenn L zum Einschalten des Ge‐
schwindigkeitsbegrenzers gedrückt oder die Zündung ausgeschaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer ver‐
hindert die Überschreitung einer ein‐
gestellten Höchstgeschwindigkeit.
Die festgelegte Höchstgeschwindig‐
keit muss mindestens 30 km/h betra‐
gen.Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.
Einschalten
L drücken. Wenn zuvor der Ge‐
schwindigkeitsregler aktiv war, wird
dieser beim Aktivieren des Geschwin‐
digkeitsbegrenzers ausgeschaltet.
Die Kontrollleuchte m erlischt.

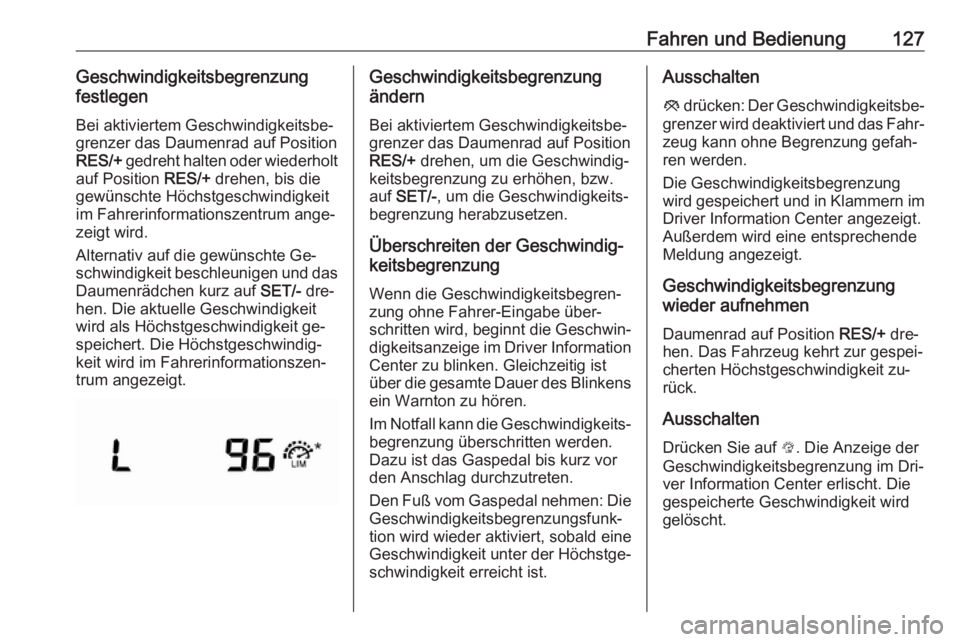

Fahren und Bedienung127Geschwindigkeitsbegrenzung
festlegen
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die
gewünschte Höchstgeschwindigkeit
im Fahrerinformationszentrum ange‐
zeigt wird.
Alternativ auf die gewünschte Ge‐
schwindigkeit beschleunigen und das
Daumenrädchen kurz auf SET/- dre‐
hen. Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit ge‐
speichert. Die Höchstgeschwindig‐
keit wird im Fahrerinformationszen‐
trum angezeigt.Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐
schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten.
Den Fuß vom Gaspedal nehmen: Die Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.Ausschalten
y drücken: Der Geschwindigkeitsbe‐
grenzer wird deaktiviert und das Fahr‐ zeug kann ohne Begrenzung gefah‐
ren werden.
Die Geschwindigkeitsbegrenzung
wird gespeichert und in Klammern im
Driver Information Center angezeigt.
Außerdem wird eine entsprechende
Meldung angezeigt.
Geschwindigkeitsbegrenzung
wieder aufnehmen
Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐
cherten Höchstgeschwindigkeit zu‐
rück.
Ausschalten
Drücken Sie auf L. Die Anzeige der
Geschwindigkeitsbegrenzung im Dri‐
ver Information Center erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.

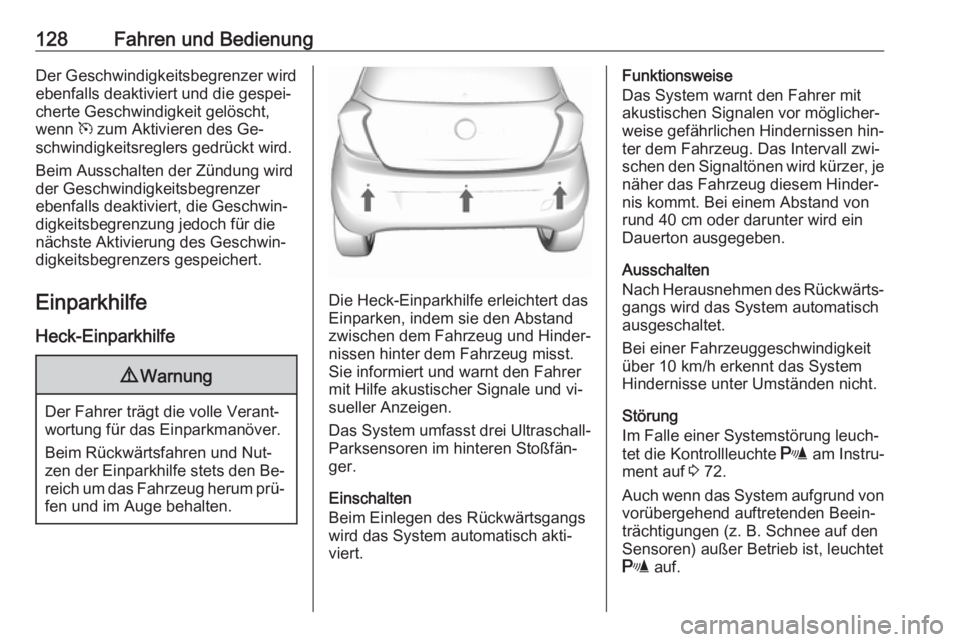

128Fahren und BedienungDer Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des Ge‐
schwindigkeitsreglers gedrückt wird.
Beim Ausschalten der Zündung wird
der Geschwindigkeitsbegrenzer
ebenfalls deaktiviert, die Geschwin‐
digkeitsbegrenzung jedoch für die
nächste Aktivierung des Geschwin‐
digkeitsbegrenzers gespeichert.
Einparkhilfe Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und vi‐ sueller Anzeigen.
Das System umfasst drei Ultraschall-
Parksensoren im hinteren Stoßfän‐
ger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 40 cm oder darunter wird ein
Dauerton ausgegeben.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Bei einer Fahrzeuggeschwindigkeit über 10 km/h erkennt das System
Hindernisse unter Umständen nicht.
Störung
Im Falle einer Systemstörung leuch‐
tet die Kontrollleuchte r am Instru‐
ment auf 3 72.
Auch wenn das System aufgrund von vorübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) außer Betrieb ist, leuchtet
r auf.
