OPEL KARL 2016.5 Betriebsanleitung (in German)

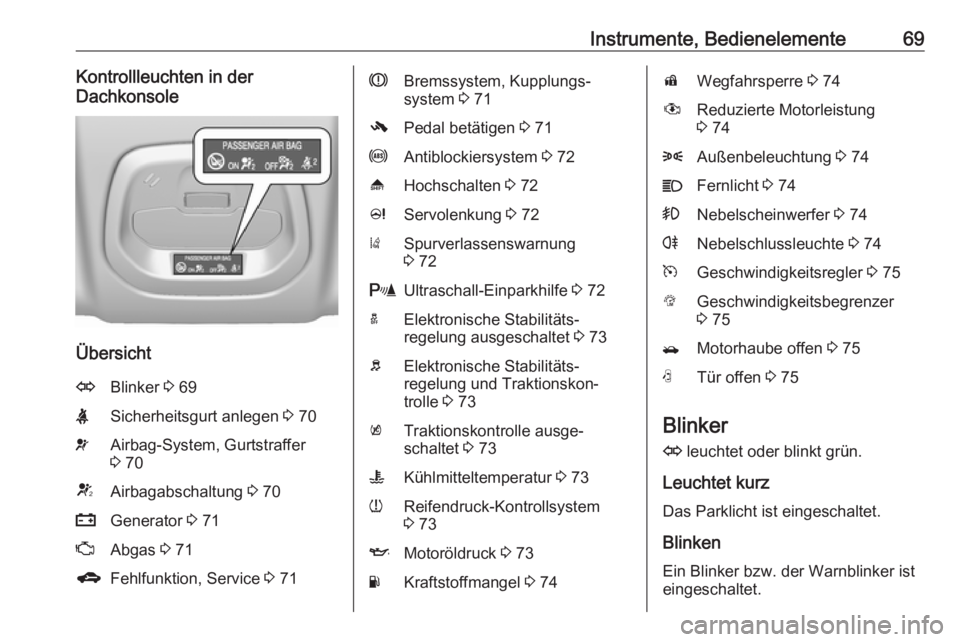

Instrumente, Bedienelemente69Kontrollleuchten in der
Dachkonsole
Übersicht
OBlinker 3 69XSicherheitsgurt anlegen 3 70vAirbag-System, Gurtstraffer
3 70VAirbagabschaltung 3 70pGenerator 3 71ZAbgas 3 71gFehlfunktion, Service 3 71RBremssystem, Kupplungs‐
system 3 71-Pedal betätigen 3 71uAntiblockiersystem 3 72[Hochschalten 3 72cServolenkung 3 72)Spurverlassenswarnung
3 72rUltraschall-Einparkhilfe 3 72aElektronische Stabilitäts‐
regelung ausgeschaltet 3 73bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 73kTraktionskontrolle ausge‐
schaltet 3 73WKühlmitteltemperatur 3 73wReifendruck-Kontrollsystem
3 73IMotoröldruck 3 73YKraftstoffmangel 3 74dWegfahrsperre 3 74#Reduzierte Motorleistung
3 748Außenbeleuchtung 3 74CFernlicht 3 74>Nebelscheinwerfer 3 74rNebelschlussleuchte 3 74mGeschwindigkeitsregler 3 75LGeschwindigkeitsbegrenzer
3 75/Motorhaube offen 3 75NTür offen 3 75
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

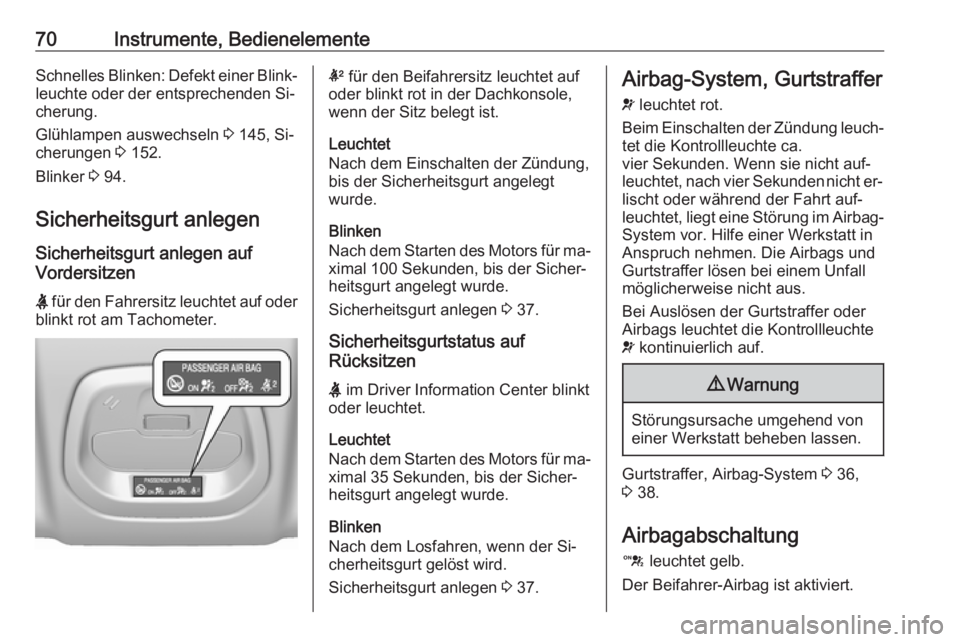

70Instrumente, BedienelementeSchnelles Blinken: Defekt einer Blink‐leuchte oder der entsprechenden Si‐
cherung.
Glühlampen auswechseln 3 145, Si‐
cherungen 3 152.
Blinker 3 94.
Sicherheitsgurt anlegen Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot am Tachometer.k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Dachkonsole, wenn der Sitz belegt ist.
Leuchtet
Nach dem Einschalten der Zündung, bis der Sicherheitsgurt angelegt
wurde.
Blinken
Nach dem Starten des Motors für ma‐ ximal 100 Sekunden, bis der Sicher‐heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 37.
Sicherheitsgurtstatus auf
Rücksitzen
X im Driver Information Center blinkt
oder leuchtet.
Leuchtet
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Blinken
Nach dem Losfahren, wenn der Si‐ cherheitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 37.Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht auf‐
leuchtet, nach vier Sekunden nicht er‐ lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 36,
3 38.
Airbagabschaltung d leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.

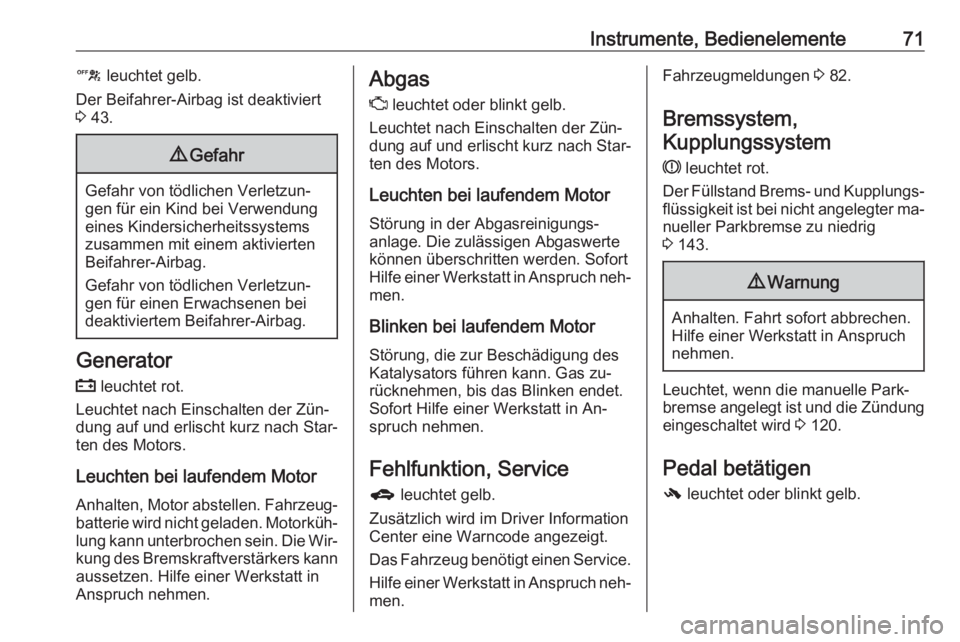

Instrumente, Bedienelemente71c leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 43.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird im Driver Information
Center eine Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.Fahrzeugmeldungen 3 82.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter ma‐ nueller Parkbremse zu niedrig
3 143.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 120.
Pedal betätigen - leuchtet oder blinkt gelb.

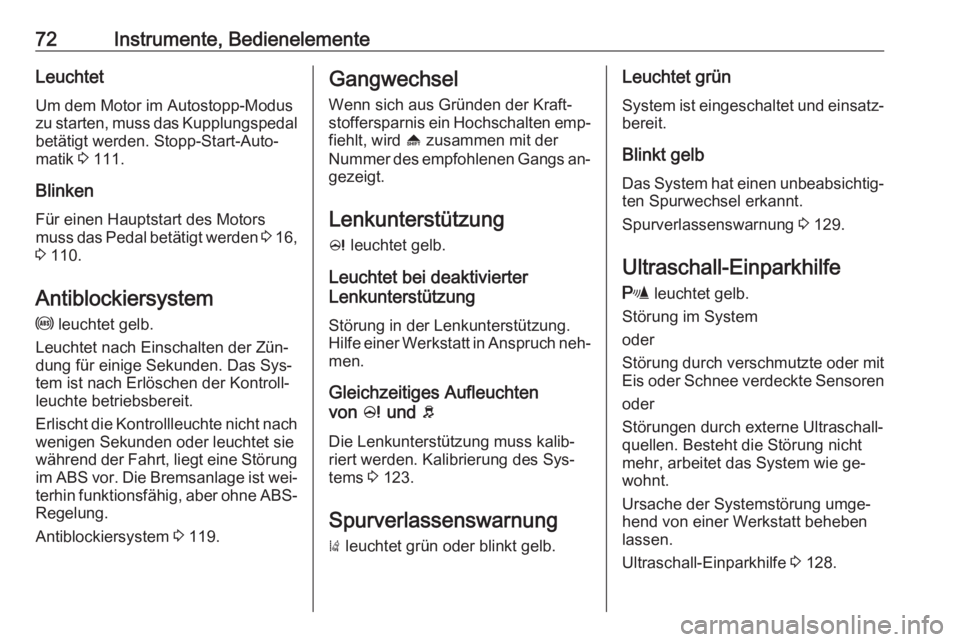

72Instrumente, BedienelementeLeuchtetUm dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal
betätigt werden. Stopp-Start-Auto‐
matik 3 111.
Blinken Für einen Hauptstart des Motors
muss das Pedal betätigt werden 3 16,
3 110.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐ tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐
terhin funktionsfähig, aber ohne ABS- Regelung.
Antiblockiersystem 3 119.Gangwechsel
Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hochschalten emp‐ fiehlt, wird [ zusammen mit der
Nummer des empfohlenen Gangs an‐
gezeigt.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Gleichzeitiges Aufleuchten
von c und b
Die Lenkunterstützung muss kalib‐
riert werden. Kalibrierung des Sys‐ tems 3 123.
Spurverlassenswarnung ) leuchtet grün oder blinkt gelb.Leuchtet grün
System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Spurverlassenswarnung 3 129.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 128.

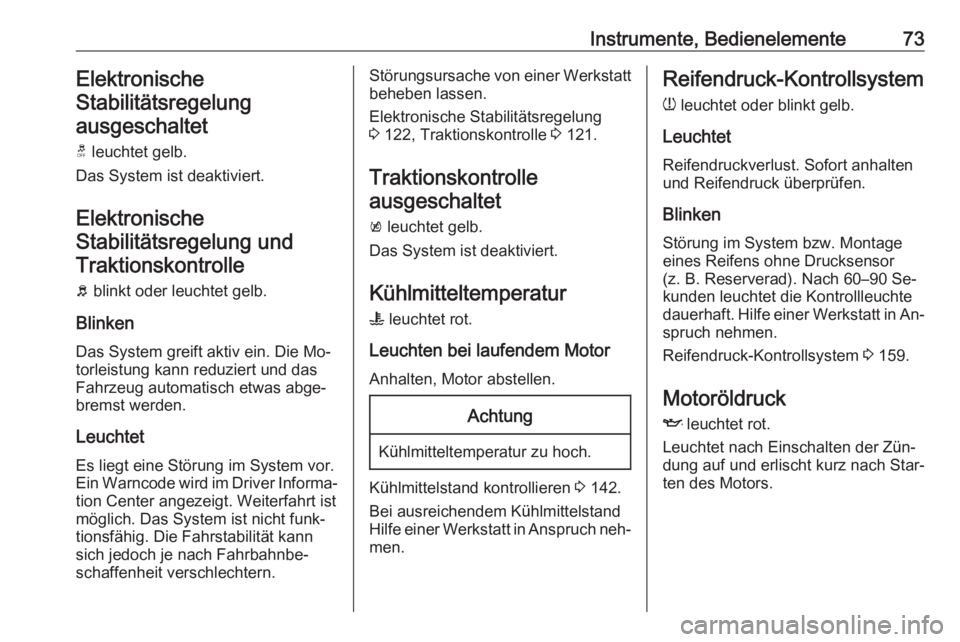

Instrumente, Bedienelemente73ElektronischeStabilitätsregelungausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.
Elektronische Stabilitätsregelung undTraktionskontrolle
b blinkt oder leuchtet gelb.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchtet Es liegt eine Störung im System vor.
Ein Warncode wird im Driver Informa‐ tion Center angezeigt. Weiterfahrt ist
möglich. Das System ist nicht funk‐
tionsfähig. Die Fahrstabilität kann
sich jedoch je nach Fahrbahnbe‐
schaffenheit verschlechtern.Störungsursache von einer Werkstatt
beheben lassen.
Elektronische Stabilitätsregelung
3 122, Traktionskontrolle 3 121.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Kühlmitteltemperatur
W leuchtet rot.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand kontrollieren 3 142.
Bei ausreichendem Kühlmittelstand
Hilfe einer Werkstatt in Anspruch neh‐
men.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor (z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte dauerhaft. Hilfe einer Werkstatt in An‐
spruch nehmen.
Reifendruck-Kontrollsystem 3 159.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.

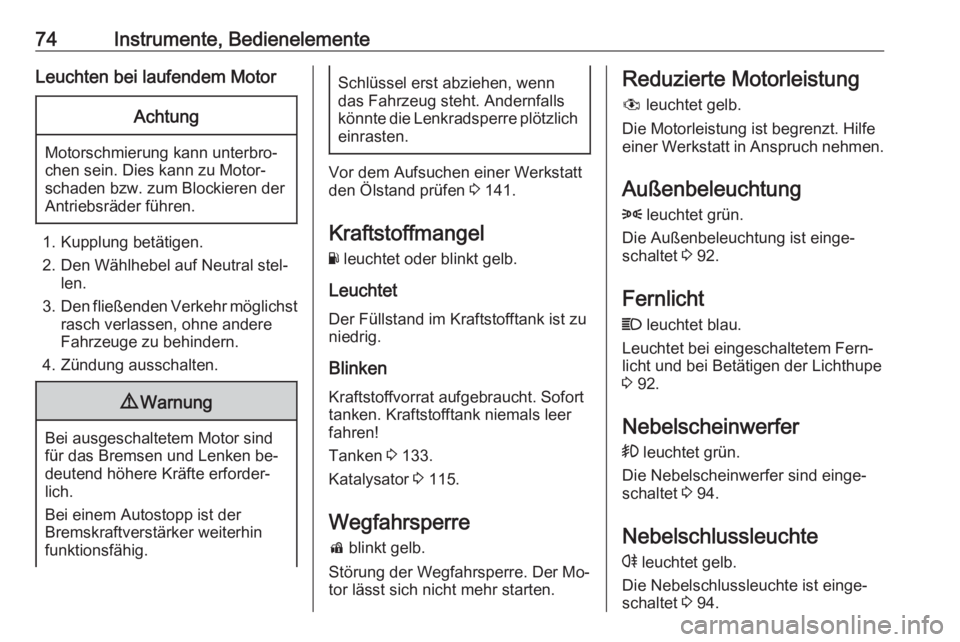

74Instrumente, BedienelementeLeuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung betätigen.
2. Den Wählhebel auf Neutral stel‐ len.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich einrasten.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 141.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Kraftstofftank niemals leer
fahren!
Tanken 3 133.
Katalysator 3 115.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 92.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 92.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 94.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 94.

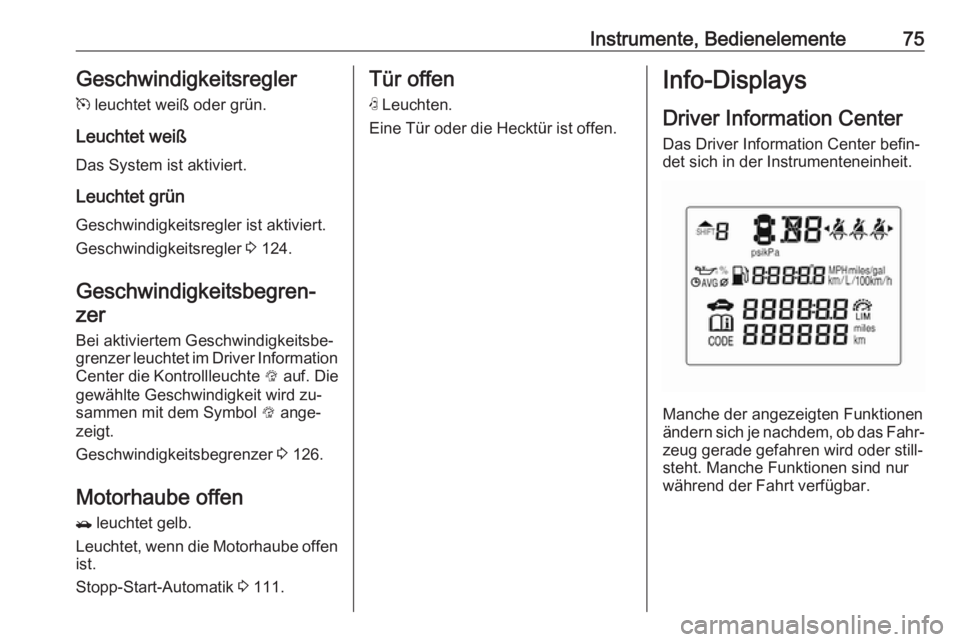

Instrumente, Bedienelemente75Geschwindigkeitsreglerm leuchtet weiß oder grün.
Leuchtet weiß Das System ist aktiviert.
Leuchtet grün
Geschwindigkeitsregler ist aktiviert. Geschwindigkeitsregler 3 124.
Geschwindigkeitsbegren‐ zer
Bei aktiviertem Geschwindigkeitsbe‐
grenzer leuchtet im Driver Information
Center die Kontrollleuchte L auf. Die
gewählte Geschwindigkeit wird zu‐
sammen mit dem Symbol L ange‐
zeigt.
Geschwindigkeitsbegrenzer 3 126.
Motorhaube offen / leuchtet gelb.
Leuchtet, wenn die Motorhaube offen
ist.
Stopp-Start-Automatik 3 111.Tür offen
N Leuchten.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐steht. Manche Funktionen sind nur
während der Fahrt verfügbar.

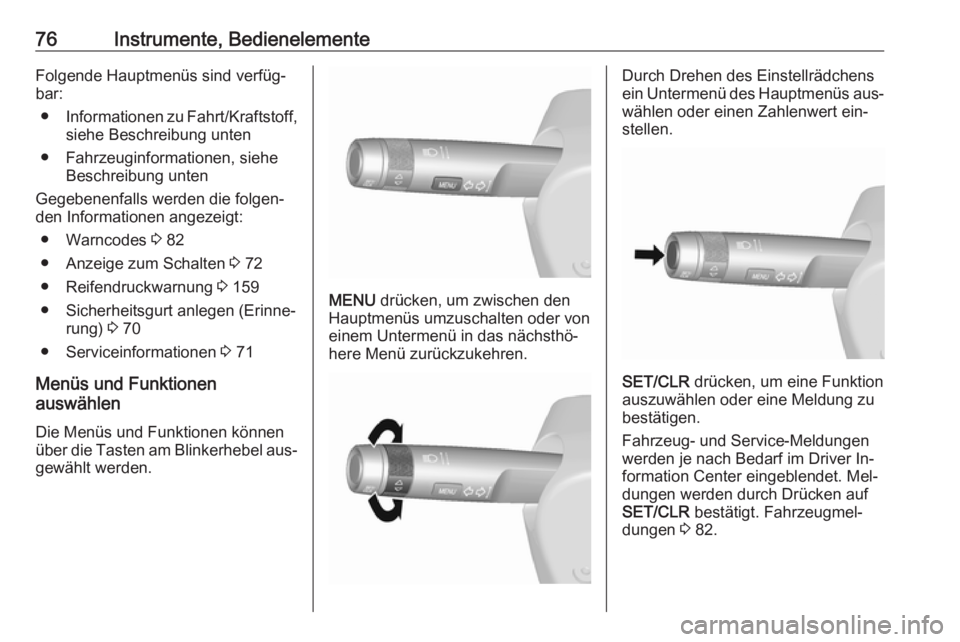

76Instrumente, BedienelementeFolgende Hauptmenüs sind verfüg‐
bar:
● Informationen zu Fahrt/Kraftstoff,
siehe Beschreibung unten
● Fahrzeuginformationen, siehe Beschreibung unten
Gegebenenfalls werden die folgen‐
den Informationen angezeigt:
● Warncodes 3 82
● Anzeige zum Schalten 3 72
● Reifendruckwarnung 3 159
● Sicherheitsgurt anlegen (Erinne‐ rung) 3 70
● Serviceinformationen 3 71
Menüs und Funktionen
auswählen
Die Menüs und Funktionen könnenüber die Tasten am Blinkerhebel aus‐
gewählt werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von
einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs aus‐
wählen oder einen Zahlenwert ein‐
stellen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver In‐
formation Center eingeblendet. Mel‐
dungen werden durch Drücken auf
SET/CLR bestätigt. Fahrzeugmel‐
dungen 3 82.

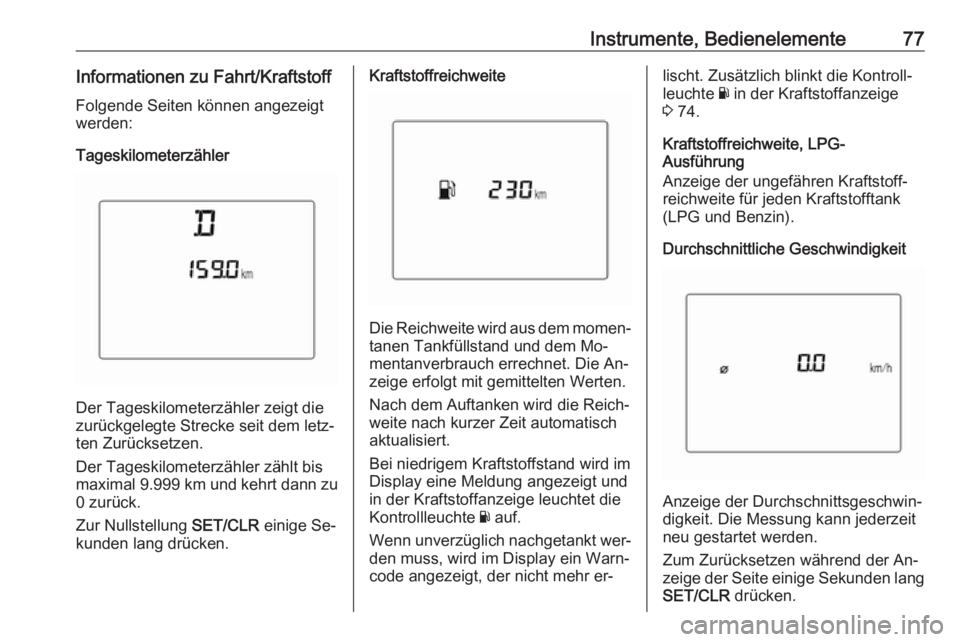

Instrumente, Bedienelemente77Informationen zu Fahrt/KraftstoffFolgende Seiten können angezeigt
werden:
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis maximal 9.999 km und kehrt dann zu
0 zurück.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem Mo‐
mentanverbrauch errechnet. Die An‐
zeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt wer‐ den muss, wird im Display ein Warn‐
code angezeigt, der nicht mehr er‐
lischt. Zusätzlich blinkt die Kontroll‐
leuchte Y in der Kraftstoffanzeige
3 74.
Kraftstoffreichweite, LPG-
Ausführung
Anzeige der ungefähren Kraftstoff‐ reichweite für jeden Kraftstofftank
(LPG und Benzin).
Durchschnittliche Geschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen während der An‐
zeige der Seite einige Sekunden lang SET/CLR drücken.

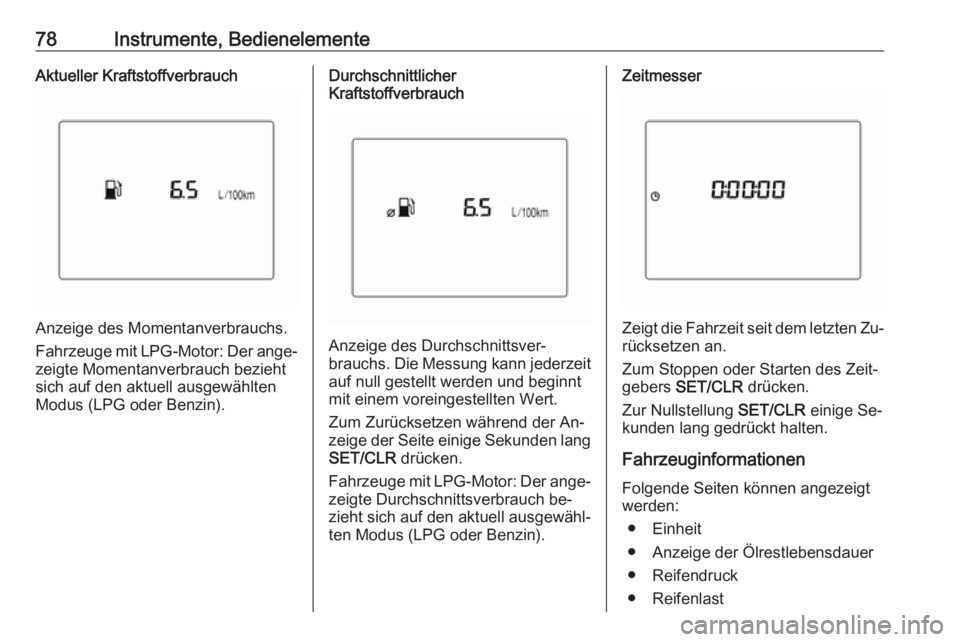

78Instrumente, BedienelementeAktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen während der An‐
zeige der Seite einige Sekunden lang SET/CLR drücken.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch be‐
zieht sich auf den aktuell ausgewähl‐
ten Modus (LPG oder Benzin).
Zeitmesser
Zeigt die Fahrzeit seit dem letzten Zu‐ rücksetzen an.
Zum Stoppen oder Starten des Zeit‐
gebers SET/CLR drücken.
Zur Nullstellung SET/CLR einige Se‐
kunden lang gedrückt halten.
Fahrzeuginformationen
Folgende Seiten können angezeigt
werden:
● Einheit
● Anzeige der Ölrestlebensdauer
● Reifendruck
● Reifenlast
