OPEL KARL 2016.5 Betriebsanleitung (in German)

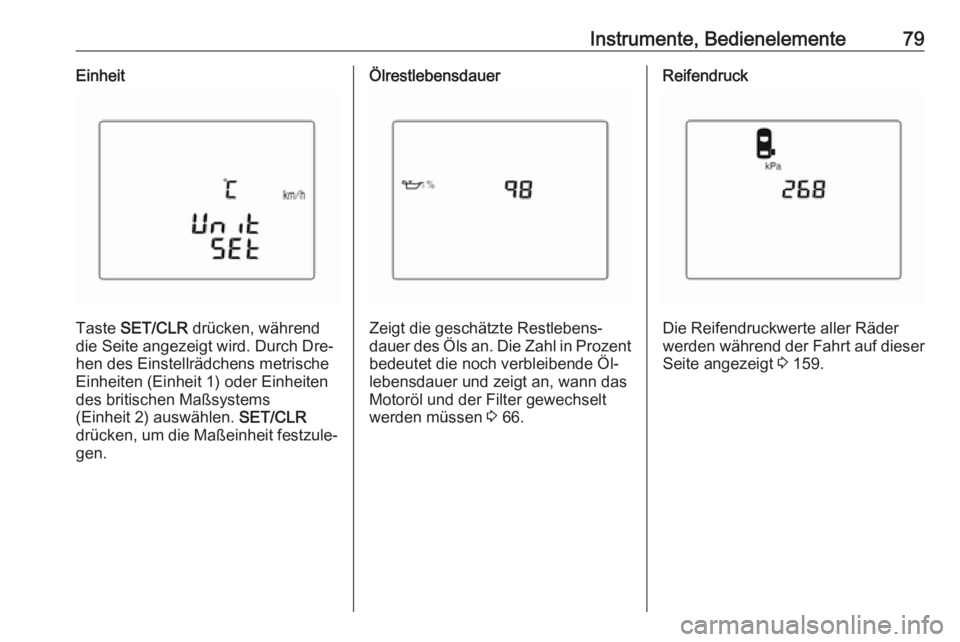

Instrumente, Bedienelemente79Einheit
Taste SET/CLR drücken, während
die Seite angezeigt wird. Durch Dre‐
hen des Einstellrädchens metrische
Einheiten (Einheit 1) oder Einheiten
des britischen Maßsystems
(Einheit 2) auswählen. SET/CLR
drücken, um die Maßeinheit festzule‐ gen.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Zahl in Prozent
bedeutet die noch verbleibende Öl‐
lebensdauer und zeigt an, wann das Motoröl und der Filter gewechselt
werden müssen 3 66.
Reifendruck
Die Reifendruckwerte aller Räder
werden während der Fahrt auf dieser
Seite angezeigt 3 159.

80Instrumente, BedienelementeReifen anlernen
Dieser Menüpunkt dient dem Abglei‐
chen eines neuen Reifen/neuen Rads mit den Sensoren des Reifendruck-Kontrollsystems 3 159.
Reifenlast
Die Reifendruck-Kategorie kann ent‐
sprechend dem aktuell vorhandenen
Reifendruck gewählt werden 3 159.
Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.
Sprache
Wählen Sie die gewünschte Sprache
als Anzeigesprache aus.
Uhrzeit
Anzeige der aktuellen Uhrzeit.
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben der Instru‐
menteneinheit.
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
● Graphic-Info-Display
oder
● 7" Farb-Info-Display mit
Touchscreen-Funktionalität
Das Fahrzeug ist mit einem 7"-
Colour-Info-Display mit Touchsc‐
reenfunktion ausgestattet.
In den Info-Displays kann folgendes
angezeigt werden:
● Uhrzeit 3 61
● Außentemperatur 3 61
● Datum 3 61
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Anzeige der Anweisungen für die
Einparkhilfe 3 128

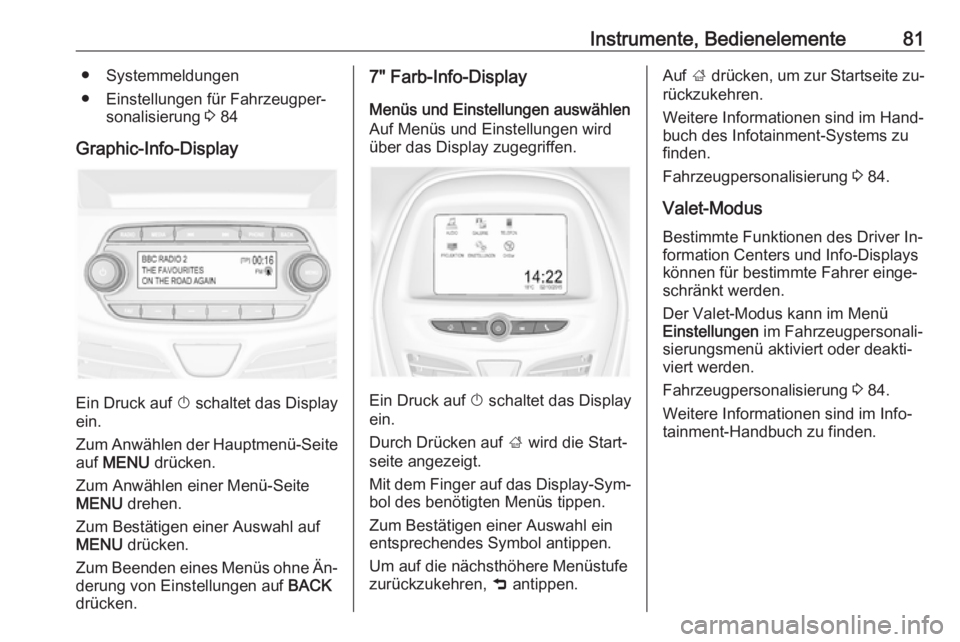

Instrumente, Bedienelemente81● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 84
Graphic-Info-Display
Ein Druck auf X schaltet das Display
ein.
Zum Anwählen der Hauptmenü-Seite
auf MENU drücken.
Zum Anwählen einer Menü-Seite
MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
7" Farb-Info-Display
Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger auf das Display-Sym‐
bol des benötigten Menüs tippen.
Zum Bestätigen einer Auswahl ein
entsprechendes Symbol antippen.
Um auf die nächsthöhere Menüstufe
zurückzukehren, 9 antippen.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 84.
Valet-Modus Bestimmte Funktionen des Driver In‐
formation Centers und Info-Displays
können für bestimmte Fahrer einge‐
schränkt werden.
Der Valet-Modus kann im Menü
Einstellungen im Fahrzeugpersonali‐
sierungsmenü aktiviert oder deakti‐
viert werden.
Fahrzeugpersonalisierung 3 84.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.

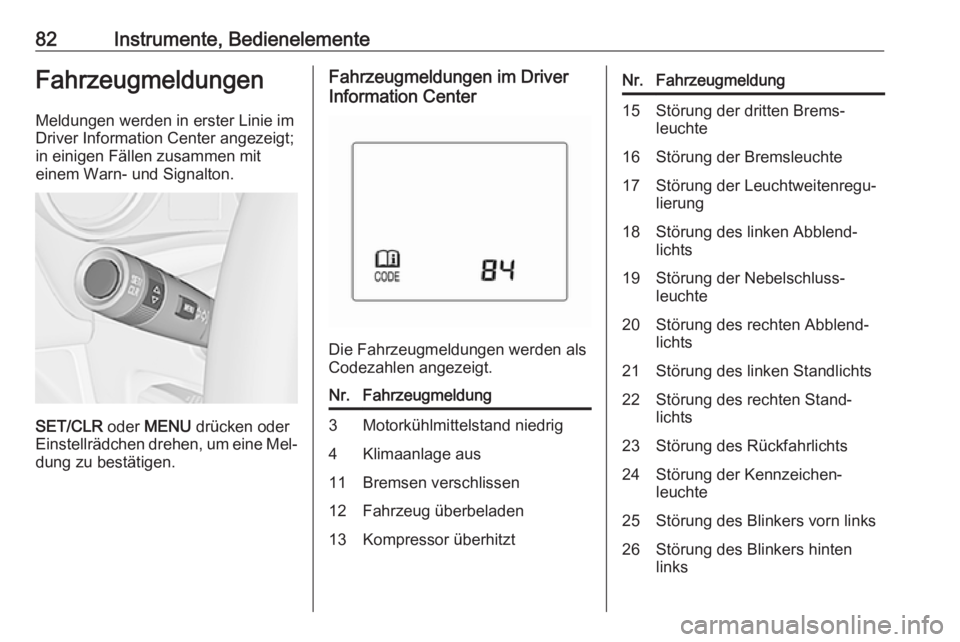

82Instrumente, BedienelementeFahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Driver
Information Center
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung3Motorkühlmittelstand niedrig4Klimaanlage aus11Bremsen verschlissen12Fahrzeug überbeladen13Kompressor überhitztNr.Fahrzeugmeldung15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der Nebelschluss‐
leuchte20Störung des rechten Abblend‐
lichts21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links

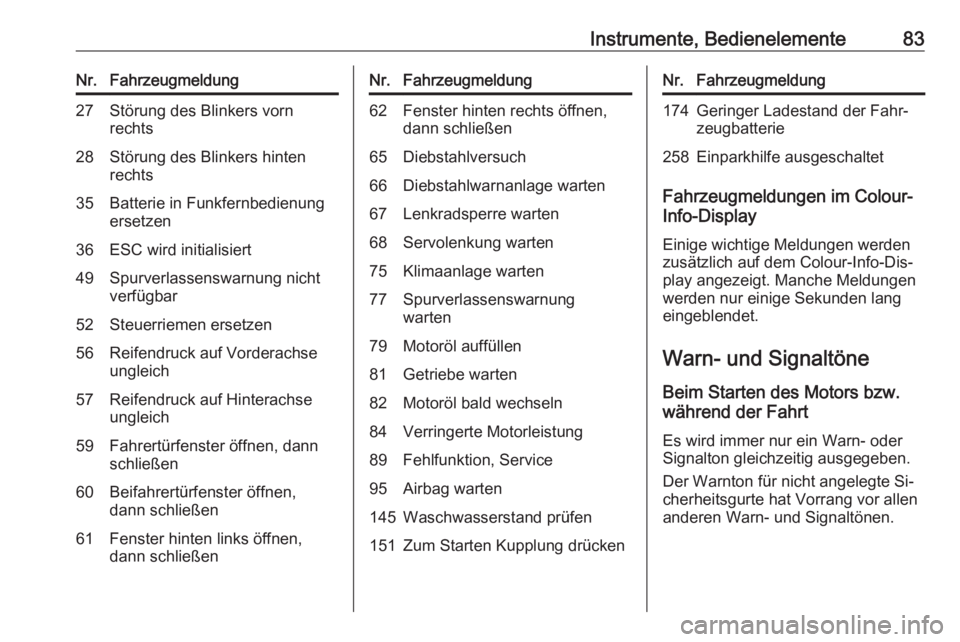

Instrumente, Bedienelemente83Nr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts35Batterie in Funkfernbedienung
ersetzen36ESC wird initialisiert49Spurverlassenswarnung nicht
verfügbar52Steuerriemen ersetzen56Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließen61Fenster hinten links öffnen,
dann schließenNr.Fahrzeugmeldung62Fenster hinten rechts öffnen,
dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten75Klimaanlage warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln84Verringerte Motorleistung89Fehlfunktion, Service95Airbag warten145Waschwasserstand prüfen151Zum Starten Kupplung drückenNr.Fahrzeugmeldung174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im Colour-
Info-Display
Einige wichtige Meldungen werden zusätzlich auf dem Colour-Info-Dis‐ play angezeigt. Manche Meldungen
werden nur einige Sekunden lang
eingeblendet.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.

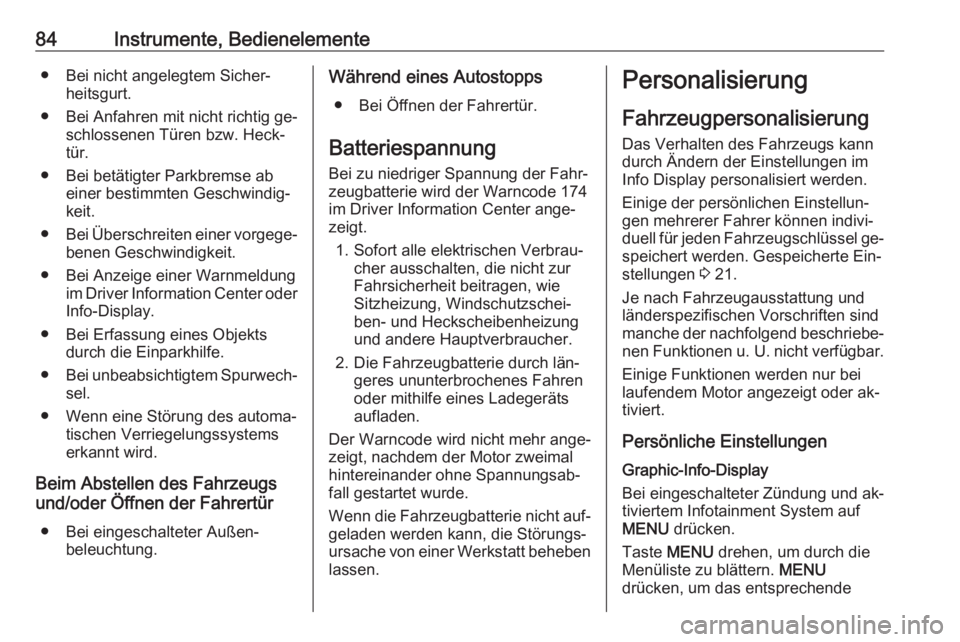

84Instrumente, Bedienelemente● Bei nicht angelegtem Sicher‐heitsgurt.
● Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Heck‐
tür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung im Driver Information Center oder
Info-Display.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei unbeabsichtigtem Spurwech‐
sel.
● Wenn eine Störung des automa‐ tischen Verriegelungssystems
erkannt wird.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.Während eines Autostopps
● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird der Warncode 174 im Driver Information Center ange‐
zeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Windschutzschei‐
ben- und Heckscheibenheizung
und andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Der Warncode wird nicht mehr ange‐ zeigt, nachdem der Motor zweimal
hintereinander ohne Spannungsab‐
fall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐ duell für jeden Fahrzeugschlüssel ge‐
speichert werden. Gespeicherte Ein‐
stellungen 3 21.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen Graphic-Info-Display
Bei eingeschalteter Zündung und ak‐
tiviertem Infotainment System auf
MENU drücken.
Taste MENU drehen, um durch die
Menüliste zu blättern. MENU
drücken, um das entsprechende

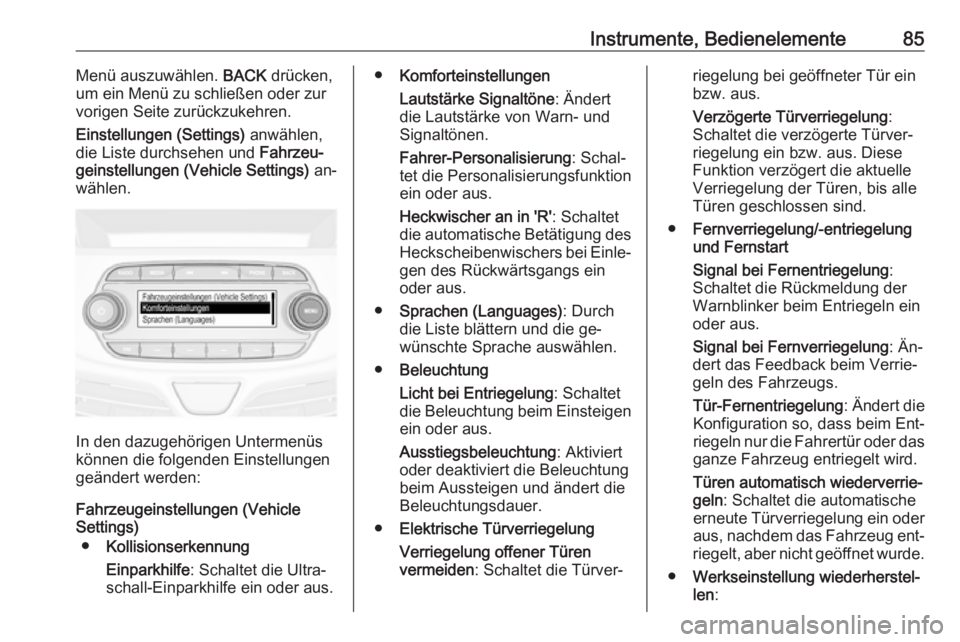

Instrumente, Bedienelemente85Menü auszuwählen. BACK drücken,
um ein Menü zu schließen oder zur
vorigen Seite zurückzukehren.
Einstellungen (Settings) anwählen,
die Liste durchsehen und Fahrzeu‐
geinstellungen (Vehicle Settings) an‐
wählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeugeinstellungen (Vehicle
Settings)
● Kollisionserkennung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
● Komforteinstellungen
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und Signaltönen.
Fahrer-Personalisierung : Schal‐
tet die Personalisierungsfunktion
ein oder aus.
Heckwischer an in 'R' : Schaltet
die automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Sprachen (Languages) : Durch
die Liste blättern und die ge‐
wünschte Sprache auswählen.
● Beleuchtung
Licht bei Entriegelung : Schaltet
die Beleuchtung beim Einsteigen
ein oder aus.
Ausstiegsbeleuchtung : Aktiviert
oder deaktiviert die Beleuchtung
beim Aussteigen und ändert die
Beleuchtungsdauer.
● Elektrische Türverriegelung
Verriegelung offener Türen
vermeiden : Schaltet die Türver‐riegelung bei geöffneter Tür ein
bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung/-entriegelung
und Fernstart
Signal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Signal bei Fernverriegelung : Än‐
dert das Feedback beim Verrie‐
geln des Fahrzeugs.
Tür-Fernentriegelung : Ändert die
Konfiguration so, dass beim Ent‐ riegeln nur die Fahrertür oder das ganze Fahrzeug entriegelt wird.
Türen automatisch wiederverrie‐
geln : Schaltet die automatische
erneute Türverriegelung ein oder
aus, nachdem das Fahrzeug ent‐
riegelt, aber nicht geöffnet wurde.
● Werkseinstellung wiederherstel‐
len :

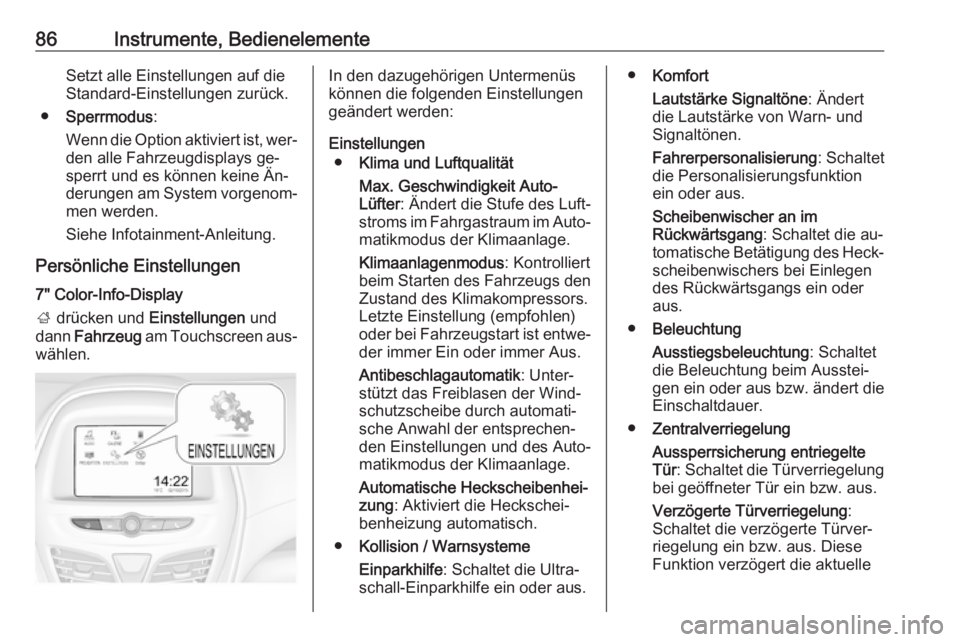

86Instrumente, BedienelementeSetzt alle Einstellungen auf dieStandard-Einstellungen zurück.
● Sperrmodus :
Wenn die Option aktiviert ist, wer‐ den alle Fahrzeugdisplays ge‐
sperrt und es können keine Än‐
derungen am System vorgenom‐
men werden.
Siehe Infotainment-Anleitung.
Persönliche Einstellungen 7" Color-Info-Display
; drücken und Einstellungen und
dann Fahrzeug am Touchscreen aus‐
wählen.In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Einstellungen ● Klima und Luftqualität
Max. Geschwindigkeit Auto-
Lüfter : Ändert die Stufe des Luft‐
stroms im Fahrgastraum im Auto‐
matikmodus der Klimaanlage.
Klimaanlagenmodus : Kontrolliert
beim Starten des Fahrzeugs den
Zustand des Klimakompressors.
Letzte Einstellung (empfohlen)
oder bei Fahrzeugstart ist entwe‐
der immer Ein oder immer Aus.
Antibeschlagautomatik : Unter‐
stützt das Freiblasen der Wind‐
schutzscheibe durch automati‐ sche Anwahl der entsprechen‐
den Einstellungen und des Auto‐
matikmodus der Klimaanlage.
Automatische Heckscheibenhei‐
zung : Aktiviert die Heckschei‐
benheizung automatisch.
● Kollision / Warnsysteme
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.● Komfort
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und
Signaltönen.
Fahrerpersonalisierung : Schaltet
die Personalisierungsfunktion ein oder aus.
Scheibenwischer an im
Rückwärtsgang : Schaltet die au‐
tomatische Betätigung des Heck‐
scheibenwischers bei Einlegen des Rückwärtsgangs ein oder
aus.
● Beleuchtung
Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die Einschaltdauer.
● Zentralverriegelung
Aussperrsicherung entriegelte
Tür : Schaltet die Türverriegelung
bei geöffneter Tür ein bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle

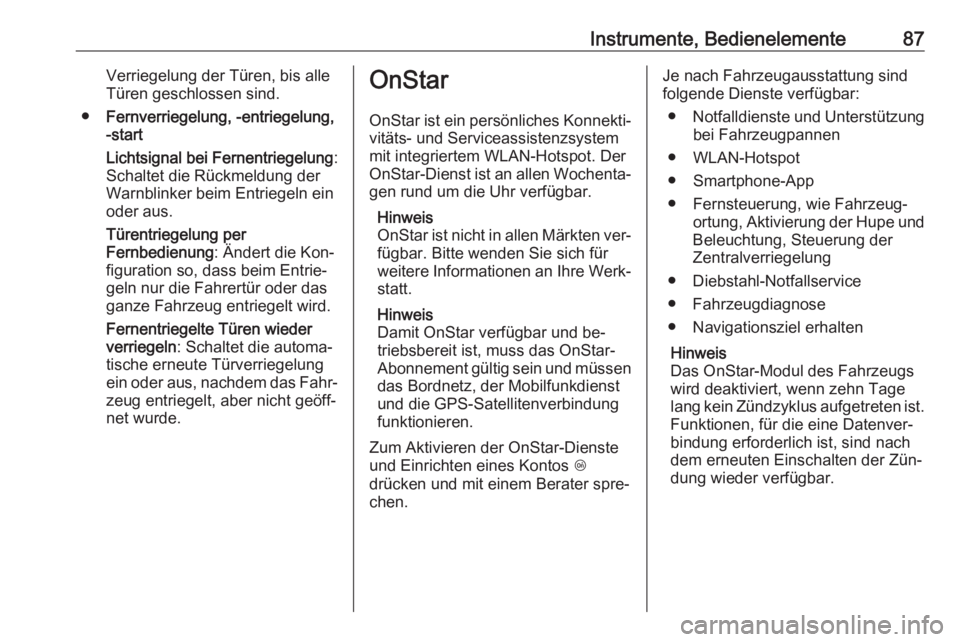

Instrumente, Bedienelemente87Verriegelung der Türen, bis alleTüren geschlossen sind.
● Fernverriegelung, -entriegelung,
-start
Lichtsignal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Türentriegelung per
Fernbedienung : Ändert die Kon‐
figuration so, dass beim Entrie‐
geln nur die Fahrertür oder das
ganze Fahrzeug entriegelt wird.
Fernentriegelte Türen wieder
verriegeln : Schaltet die automa‐
tische erneute Türverriegelung ein oder aus, nachdem das Fahr‐ zeug entriegelt, aber nicht geöff‐
net wurde.OnStar
OnStar ist ein persönliches Konnekti‐
vitäts- und Serviceassistenzsystem
mit integriertem WLAN-Hotspot. Der OnStar-Dienst ist an allen Wochenta‐ gen rund um die Uhr verfügbar.
Hinweis
OnStar ist nicht in allen Märkten ver‐ fügbar. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Hinweis
Damit OnStar verfügbar und be‐
triebsbereit ist, muss das OnStar- Abonnement gültig sein und müssen
das Bordnetz, der Mobilfunkdienst
und die GPS-Satellitenverbindung
funktionieren.
Zum Aktivieren der OnStar-Dienste
und Einrichten eines Kontos Z
drücken und mit einem Berater spre‐
chen.Je nach Fahrzeugausstattung sind
folgende Dienste verfügbar:
● Notfalldienste und Unterstützung
bei Fahrzeugpannen
● WLAN-Hotspot
● Smartphone-App
● Fernsteuerung, wie Fahrzeug‐ ortung, Aktivierung der Hupe und
Beleuchtung, Steuerung der
Zentralverriegelung
● Diebstahl-Notfallservice
● Fahrzeugdiagnose
● Navigationsziel erhalten
Hinweis
Das OnStar-Modul des Fahrzeugs
wird deaktiviert, wenn zehn Tage
lang kein Zündzyklus aufgetreten ist.
Funktionen, für die eine Datenver‐
bindung erforderlich ist, sind nach
dem erneuten Einschalten der Zün‐
dung wieder verfügbar.

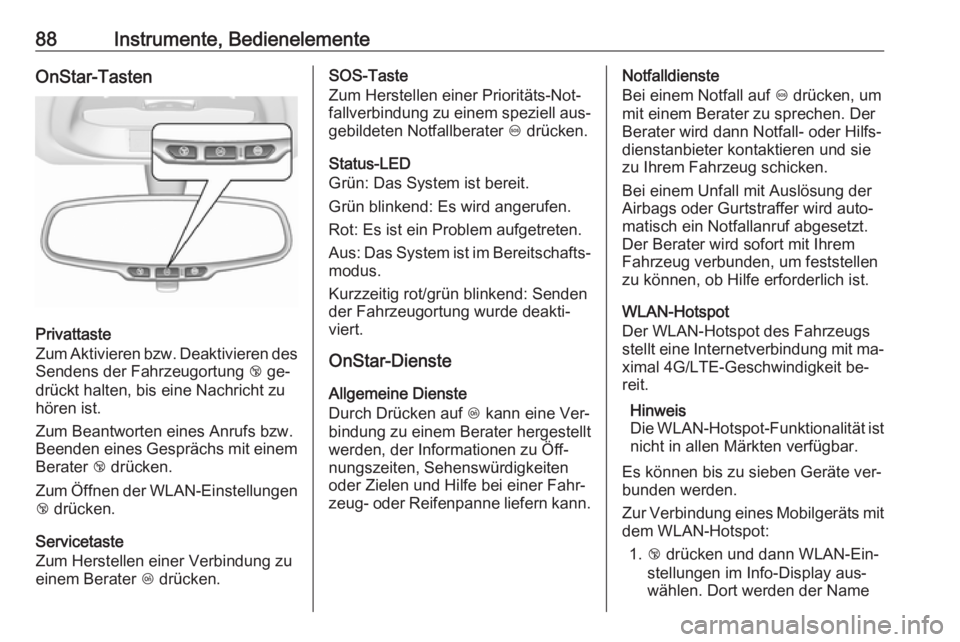

88Instrumente, BedienelementeOnStar-Tasten
Privattaste
Zum Aktivieren bzw. Deaktivieren des Sendens der Fahrzeugortung j ge‐
drückt halten, bis eine Nachricht zu
hören ist.
Zum Beantworten eines Anrufs bzw.
Beenden eines Gesprächs mit einem
Berater j drücken.
Zum Öffnen der WLAN-Einstellungen
j drücken.
Servicetaste
Zum Herstellen einer Verbindung zu
einem Berater Z drücken.
SOS-Taste
Zum Herstellen einer Prioritäts-Not‐
fallverbindung zu einem speziell aus‐
gebildeten Notfallberater [ drücken.
Status-LED
Grün: Das System ist bereit.
Grün blinkend: Es wird angerufen.
Rot: Es ist ein Problem aufgetreten.
Aus: Das System ist im Bereitschafts‐ modus.
Kurzzeitig rot/grün blinkend: Senden
der Fahrzeugortung wurde deakti‐
viert.
OnStar-Dienste
Allgemeine Dienste
Durch Drücken auf Z kann eine Ver‐
bindung zu einem Berater hergestellt
werden, der Informationen zu Öff‐ nungszeiten, Sehenswürdigkeiten
oder Zielen und Hilfe bei einer Fahr‐
zeug- oder Reifenpanne liefern kann.Notfalldienste
Bei einem Notfall auf [ drücken, um
mit einem Berater zu sprechen. Der
Berater wird dann Notfall- oder Hilfs‐
dienstanbieter kontaktieren und sie
zu Ihrem Fahrzeug schicken.
Bei einem Unfall mit Auslösung der
Airbags oder Gurtstraffer wird auto‐
matisch ein Notfallanruf abgesetzt.
Der Berater wird sofort mit Ihrem
Fahrzeug verbunden, um feststellen
zu können, ob Hilfe erforderlich ist.
WLAN-Hotspot
Der WLAN-Hotspot des Fahrzeugs
stellt eine Internetverbindung mit ma‐
ximal 4G/LTE-Geschwindigkeit be‐
reit.
Hinweis
Die WLAN-Hotspot-Funktionalität ist nicht in allen Märkten verfügbar.
Es können bis zu sieben Geräte ver‐
bunden werden.
Zur Verbindung eines Mobilgeräts mit
dem WLAN-Hotspot:
1. j drücken und dann WLAN-Ein‐
stellungen im Info-Display aus‐
wählen. Dort werden der Name
