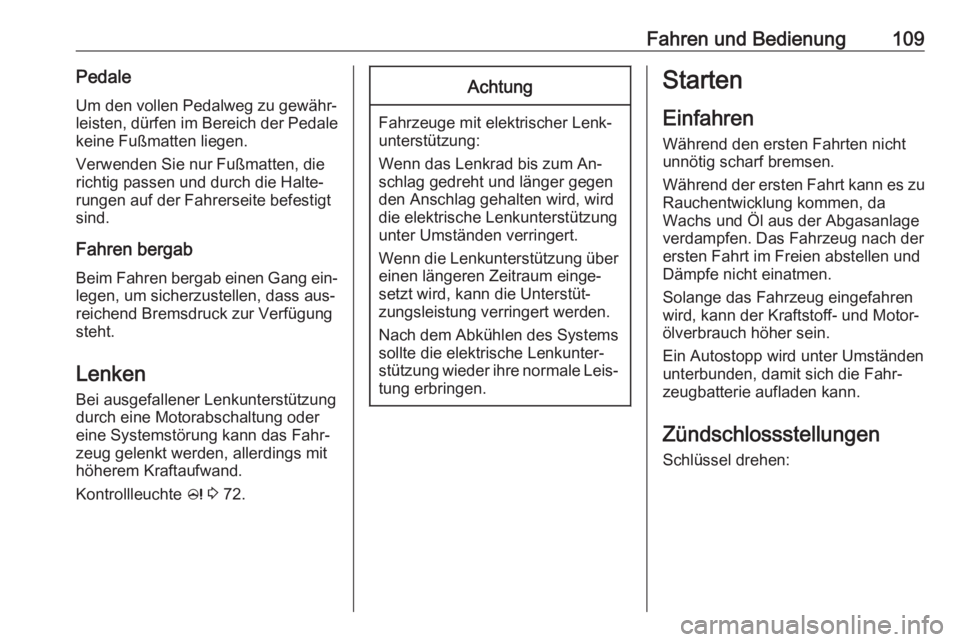

Fahren und Bedienung109Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Verwenden Sie nur Fußmatten, die
richtig passen und durch die Halte‐
rungen auf der Fahrerseite befestigt
sind.
Fahren bergab
Beim Fahren bergab einen Gang ein‐
legen, um sicherzustellen, dass aus‐
reichend Bremsdruck zur Verfügung
steht.
Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 72.Achtung
Fahrzeuge mit elektrischer Lenk‐
unterstützung:
Wenn das Lenkrad bis zum An‐
schlag gedreht und länger gegen
den Anschlag gehalten wird, wird
die elektrische Lenkunterstützung
unter Umständen verringert.
Wenn die Lenkunterstützung über einen längeren Zeitraum einge‐
setzt wird, kann die Unterstüt‐
zungsleistung verringert werden.
Nach dem Abkühlen des Systems
sollte die elektrische Lenkunter‐ stützung wieder ihre normale Leis‐
tung erbringen.
Starten
Einfahren Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor‐
ölverbrauch höher sein.
Ein Autostopp wird unter Umständen
unterbunden, damit sich die Fahr‐
zeugbatterie aufladen kann.
Zündschlossstellungen Schlüssel drehen:

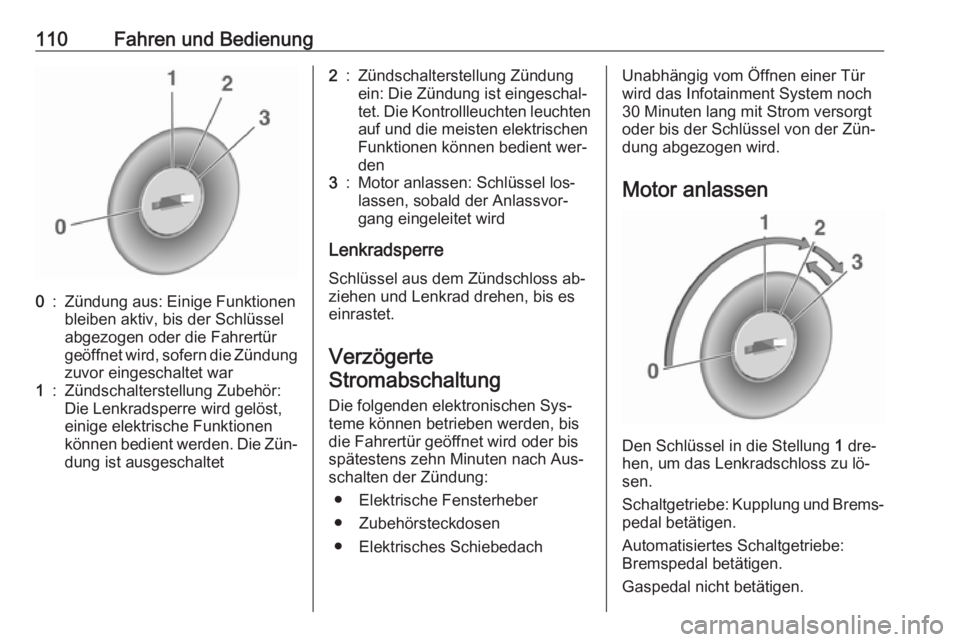

110Fahren und Bedienung0:Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war1:Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die Zün‐
dung ist ausgeschaltet2:Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet. Die Kontrollleuchten leuchten auf und die meisten elektrischen
Funktionen können bedient wer‐
den3:Motor anlassen: Schlüssel los‐
lassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss ab‐
ziehen und Lenkrad drehen, bis es
einrastet.
Verzögerte
Stromabschaltung
Die folgenden elektronischen Sys‐
teme können betrieben werden, bis
die Fahrertür geöffnet wird oder bis
spätestens zehn Minuten nach Aus‐
schalten der Zündung:
● Elektrische Fensterheber
● Zubehörsteckdosen
● Elektrisches Schiebedach
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der Zün‐
dung abgezogen wird.
Motor anlassen
Den Schlüssel in die Stellung 1
dre‐
hen, um das Lenkradschloss zu lö‐ sen.
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen.
Gaspedal nicht betätigen.

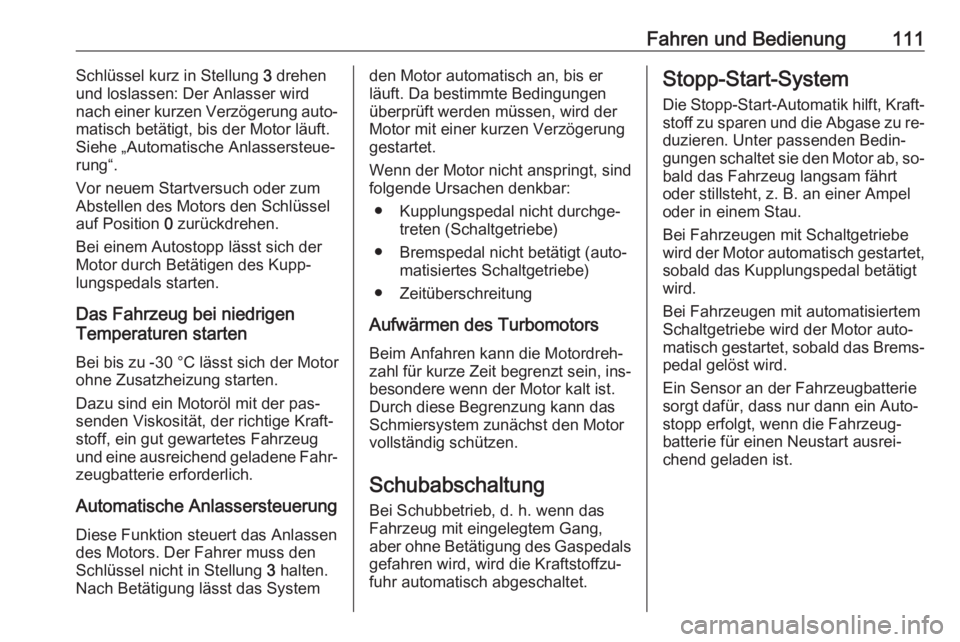

Fahren und Bedienung111Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft.
Siehe „Automatische Anlassersteue‐
rung“.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Bei bis zu -30 °C lässt sich der Motor
ohne Zusatzheizung starten.
Dazu sind ein Motoröl mit der pas‐
senden Viskosität, der richtige Kraft‐
stoff, ein gut gewartetes Fahrzeug
und eine ausreichend geladene Fahr‐ zeugbatterie erforderlich.
Automatische Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das Systemden Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Kupplungspedal nicht durchge‐ treten (Schaltgetriebe)
● Bremspedal nicht betätigt (auto‐ matisiertes Schaltgetriebe)
● Zeitüberschreitung
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang,
aber ohne Betätigung des Gaspedals
gefahren wird, wird die Kraftstoffzu‐
fuhr automatisch abgeschaltet.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐ stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐
bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau.
Bei Fahrzeugen mit Schaltgetriebe
wird der Motor automatisch gestartet, sobald das Kupplungspedal betätigt
wird.
Bei Fahrzeugen mit automatisiertem
Schaltgetriebe wird der Motor auto‐
matisch gestartet, sobald das Brems‐ pedal gelöst wird.
Ein Sensor an der Fahrzeugbatterie
sorgt dafür, dass nur dann ein Auto‐
stopp erfolgt, wenn die Fahrzeug‐
batterie für einen Neustart ausrei‐
chend geladen ist.

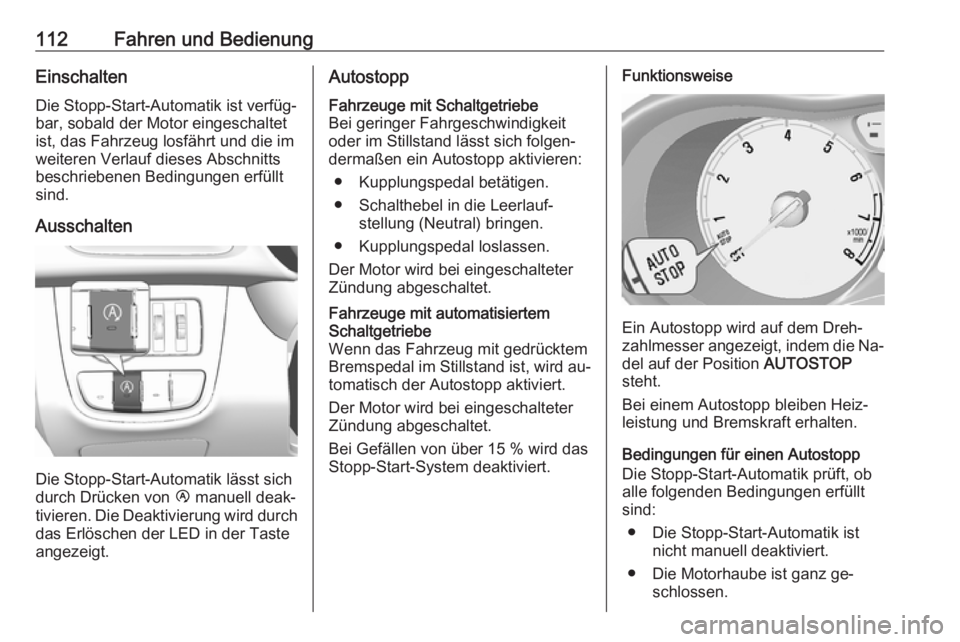

112Fahren und BedienungEinschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von Ï manuell deak‐
tivieren. Die Deaktivierung wird durch das Erlöschen der LED in der Taste
angezeigt.
AutostoppFahrzeuge mit Schaltgetriebe
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
● Kupplungspedal betätigen.
● Schalthebel in die Leerlauf‐ stellung (Neutral) bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.Fahrzeuge mit automatisiertem
Schaltgetriebe
Wenn das Fahrzeug mit gedrücktem
Bremspedal im Stillstand ist, wird au‐
tomatisch der Autostopp aktiviert.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Bei Gefällen von über 15 % wird das
Stopp-Start-System deaktiviert.Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐
del auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz ge‐ schlossen.

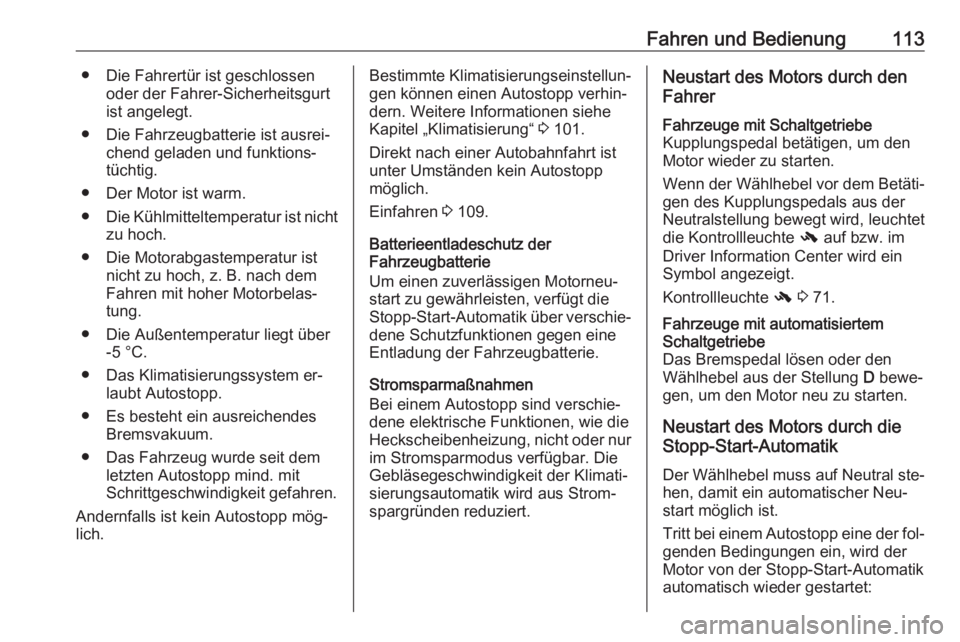

Fahren und Bedienung113● Die Fahrertür ist geschlossenoder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm. ● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem er‐ laubt Autostopp.
● Es besteht ein ausreichendes Bremsvakuum.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp mög‐ lich.Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐
dern. Weitere Informationen siehe
Kapitel „Klimatisierung“ 3 101.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 109.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen eine
Entladung der Fahrzeugbatterie.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐
dene elektrische Funktionen, wie die
Heckscheibenheizung, nicht oder nur im Stromsparmodus verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐
sierungsautomatik wird aus Strom‐
spargründen reduziert.Neustart des Motors durch den
FahrerFahrzeuge mit Schaltgetriebe
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Wenn der Wählhebel vor dem Betäti‐ gen des Kupplungspedals aus der
Neutralstellung bewegt wird, leuchtet
die Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 71.Fahrzeuge mit automatisiertem
Schaltgetriebe
Das Bremspedal lösen oder den
Wählhebel aus der Stellung D bewe‐
gen, um den Motor neu zu starten.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral ste‐
hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostopp eine der fol‐ genden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:

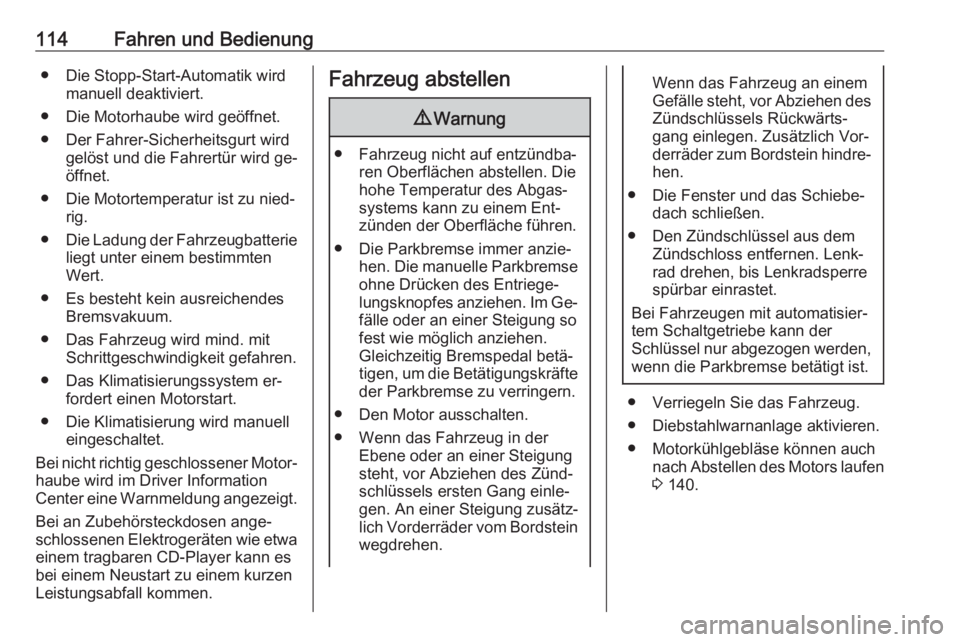

114Fahren und Bedienung● Die Stopp-Start-Automatik wirdmanuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird ge‐
öffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem er‐ fordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf entzündba‐
ren Oberflächen abstellen. Die
hohe Temperatur des Abgas‐
systems kann zu einem Ent‐
zünden der Oberfläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im Ge‐
fälle oder an einer Steigung so
fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte
der Parkbremse zu verringern.
● Den Motor ausschalten.
● Wenn das Fahrzeug in der Ebene oder an einer Steigung
steht, vor Abziehen des Zünd‐
schlüssels ersten Gang einle‐
gen. An einer Steigung zusätz‐ lich Vorderräder vom Bordstein
wegdrehen.
Wenn das Fahrzeug an einem
Gefälle steht, vor Abziehen des Zündschlüssels Rückwärts‐
gang einlegen. Zusätzlich Vor‐
derräder zum Bordstein hindre‐
hen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe kann der
Schlüssel nur abgezogen werden,
wenn die Parkbremse betätigt ist.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren.● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 140.

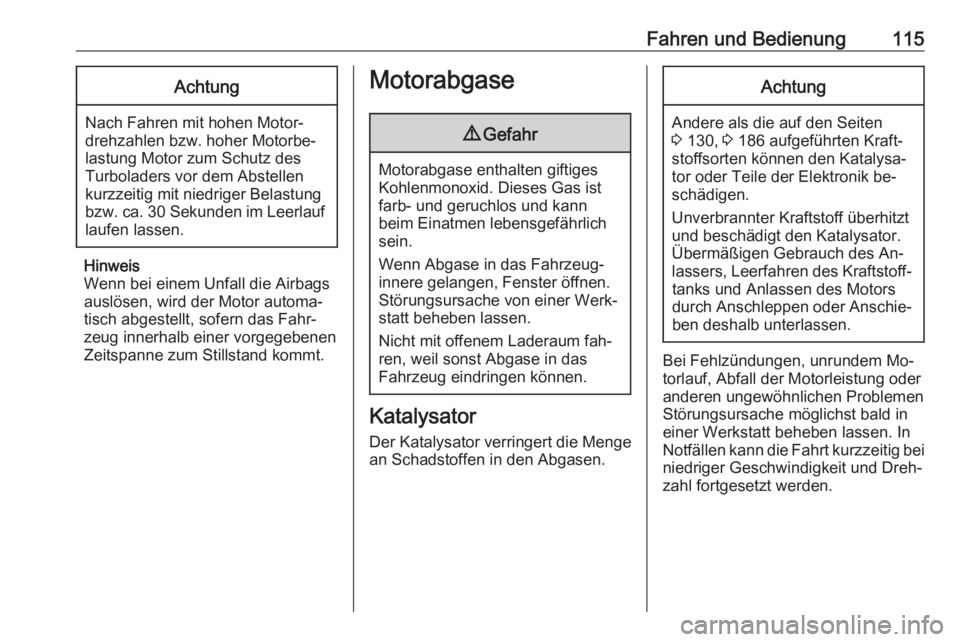

Fahren und Bedienung115Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.
Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 130, 3 186 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.

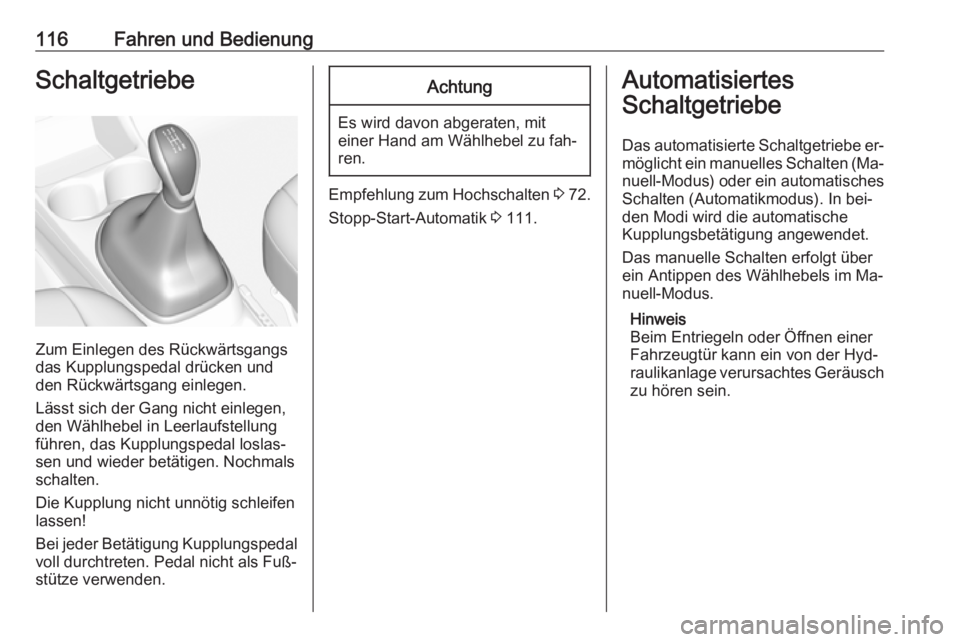

116Fahren und BedienungSchaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal drücken und den Rückwärtsgang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als Fuß‐
stütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Empfehlung zum Hochschalten 3 72.
Stopp-Start-Automatik 3 111.
Automatisiertes
Schaltgetriebe
Das automatisierte Schaltgetriebe er‐möglicht ein manuelles Schalten (Ma‐
nuell-Modus) oder ein automatisches Schalten (Automatikmodus). In bei‐
den Modi wird die automatische
Kupplungsbetätigung angewendet.
Das manuelle Schalten erfolgt über
ein Antippen des Wählhebels im Ma‐
nuell-Modus.
Hinweis
Beim Entriegeln oder Öffnen einer
Fahrzeugtür kann ein von der Hyd‐
raulikanlage verursachtes Geräusch
zu hören sein.

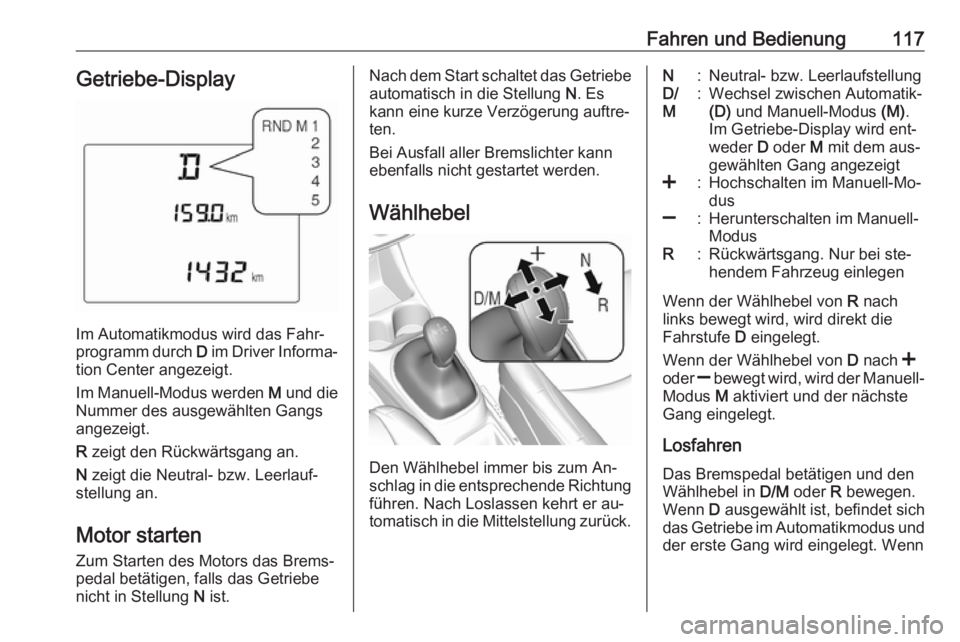

Fahren und Bedienung117Getriebe-Display
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
Motor starten Zum Starten des Motors das Brems‐
pedal betätigen, falls das Getriebe
nicht in Stellung N ist.
Nach dem Start schaltet das Getriebe
automatisch in die Stellung N. Es
kann eine kurze Verzögerung auftre‐ ten.
Bei Ausfall aller Bremslichter kann
ebenfalls nicht gestartet werden.
Wählhebel
Den Wählhebel immer bis zum An‐
schlag in die entsprechende Richtung
führen. Nach Loslassen kehrt er au‐
tomatisch in die Mittelstellung zurück.
N:Neutral- bzw. LeerlaufstellungD/
M:Wechsel zwischen Automatik-
(D) und Manuell-Modus (M).
Im Getriebe-Display wird ent‐
weder D oder M mit dem aus‐
gewählten Gang angezeigt<:Hochschalten im Manuell-Mo‐
dus]:Herunterschalten im Manuell-
ModusR:Rückwärtsgang. Nur bei ste‐
hendem Fahrzeug einlegen
Wenn der Wählhebel von R nach
links bewegt wird, wird direkt die
Fahrstufe D eingelegt.
Wenn der Wählhebel von D nach <
oder ] bewegt wird, wird der Manuell-
Modus M aktiviert und der nächste
Gang eingelegt.
Losfahren Das Bremspedal betätigen und den
Wählhebel in D/M oder R bewegen.
Wenn D ausgewählt ist, befindet sich
das Getriebe im Automatikmodus und
der erste Gang wird eingelegt. Wenn

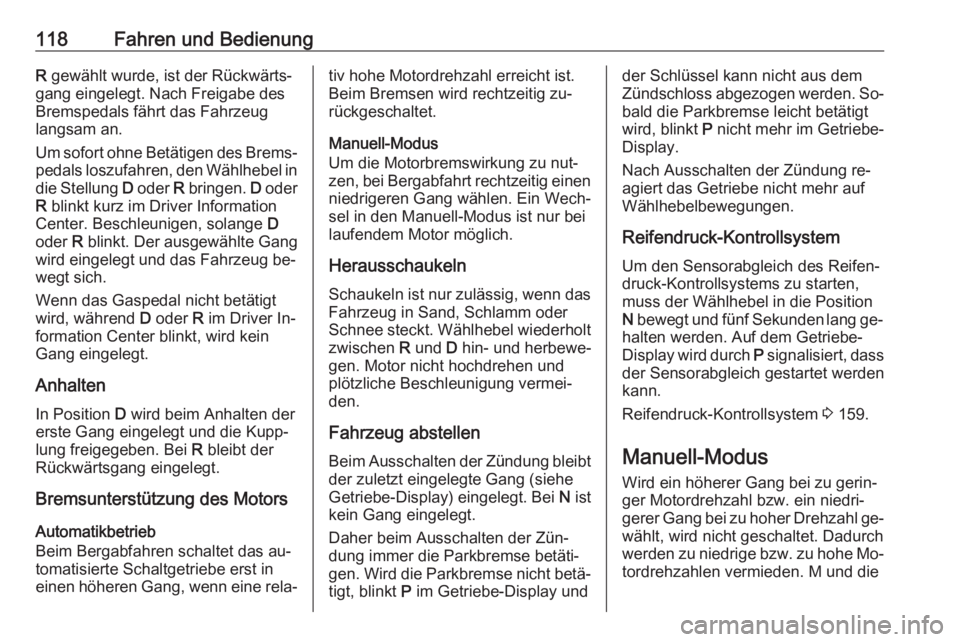

118Fahren und BedienungR gewählt wurde, ist der Rückwärts‐
gang eingelegt. Nach Freigabe des
Bremspedals fährt das Fahrzeug
langsam an.
Um sofort ohne Betätigen des Brems‐
pedals loszufahren, den Wählhebel in die Stellung D oder R bringen. D oder
R blinkt kurz im Driver Information
Center. Beschleunigen, solange D
oder R blinkt. Der ausgewählte Gang
wird eingelegt und das Fahrzeug be‐
wegt sich.
Wenn das Gaspedal nicht betätigt
wird, während D oder R im Driver In‐
formation Center blinkt, wird kein
Gang eingelegt.
Anhalten In Position D wird beim Anhalten der
erste Gang eingelegt und die Kupp‐
lung freigegeben. Bei R bleibt der
Rückwärtsgang eingelegt.
Bremsunterstützung des Motors
Automatikbetrieb
Beim Bergabfahren schaltet das au‐
tomatisierte Schaltgetriebe erst in
einen höheren Gang, wenn eine rela‐tiv hohe Motordrehzahl erreicht ist.
Beim Bremsen wird rechtzeitig zu‐
rückgeschaltet.
Manuell-Modus
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen. Ein Wech‐
sel in den Manuell-Modus ist nur bei
laufendem Motor möglich.
Herausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen R und D hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Beim Ausschalten der Zündung bleibt
der zuletzt eingelegte Gang (siehe
Getriebe-Display) eingelegt. Bei N ist
kein Gang eingelegt.
Daher beim Ausschalten der Zün‐
dung immer die Parkbremse betäti‐
gen. Wird die Parkbremse nicht betä‐
tigt, blinkt P im Getriebe-Display undder Schlüssel kann nicht aus dem
Zündschloss abgezogen werden. So‐
bald die Parkbremse leicht betätigt
wird, blinkt P nicht mehr im Getriebe-
Display.
Nach Ausschalten der Zündung re‐ agiert das Getriebe nicht mehr auf
Wählhebelbewegungen.
Reifendruck-Kontrollsystem
Um den Sensorabgleich des Reifen‐
druck-Kontrollsystems zu starten,
muss der Wählhebel in die Position
N bewegt und fünf Sekunden lang ge‐
halten werden. Auf dem Getriebe-
Display wird durch P signalisiert, dass
der Sensorabgleich gestartet werden
kann.
Reifendruck-Kontrollsystem 3 159.
Manuell-Modus
Wird ein höherer Gang bei zu gerin‐
ger Motordrehzahl bzw. ein niedri‐
gerer Gang bei zu hoher Drehzahl ge‐ wählt, wird nicht geschaltet. Dadurch
werden zu niedrige bzw. zu hohe Mo‐
tordrehzahlen vermieden. M und die
