160 Bilpleie

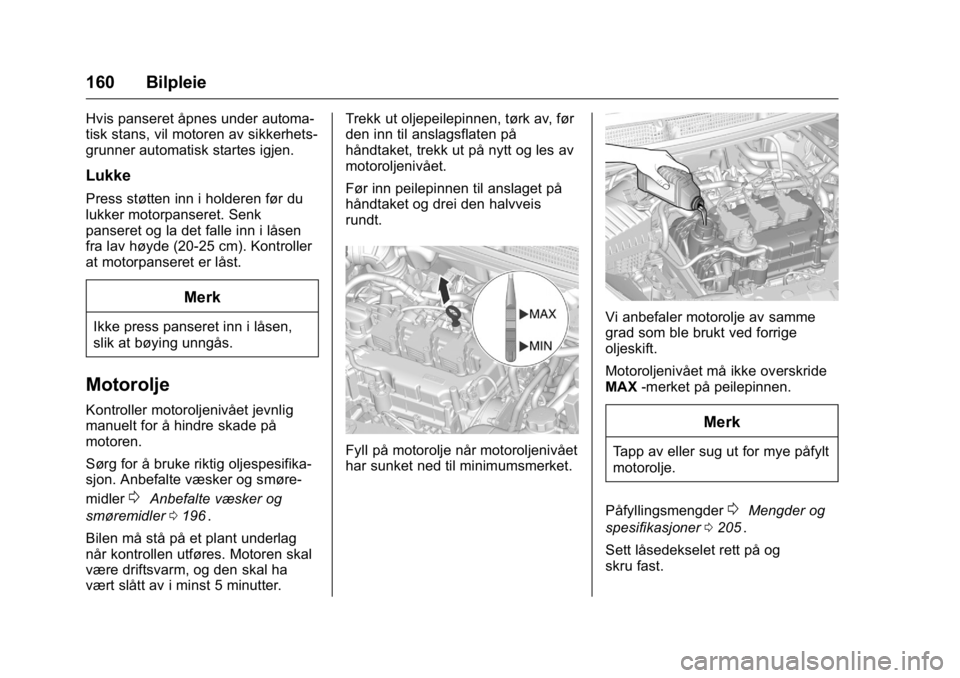

Hvis panseret åpnes under automa-
tisk stans, vil motoren av sikkerhets-
grunner automatisk startes igjen.
Lukke
Press støtten inn i holderen før du
lukker motorpanseret. Senk
panseret og la det falle inn i låsen
fra lav høyde (20-25 cm). Kontroller
at motorpanseret er låst.
Merk
Ikke press panseret inn i låsen,
slik at bøying unngås.
Motorolje
Kontroller motoroljenivået jevnlig
manuelt for å hindre skade på
motoren.
Sørg for å bruke riktig oljespesifika-
sjon. Anbefalte væsker og smøre-
midler
0Anbefalte væsker og
smøremidler 0196
ii.
Bilen må stå på et plant underlag
når kontrollen utføres. Motoren skal
være driftsvarm, og den skal ha
vært slått av i minst 5 minutter. Trekk ut oljepeilepinnen, tørk av, før
den inn til anslagsflaten på
håndtaket, trekk ut på nytt og les av
motoroljenivået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis
rundt.
Fyll på motorolje når motoroljenivået
har sunket ned til minimumsmerket.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige
oljeskift.
Motoroljenivået må ikke overskride
MAX
-merket på peilepinnen.
Merk
Tapp av eller sug ut for mye påfylt
motorolje.
Påfyllingsmengder
0Mengder og
spesifikasjoner 0205
ii.
Sett låsedekselet rett på og
skru fast.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 161

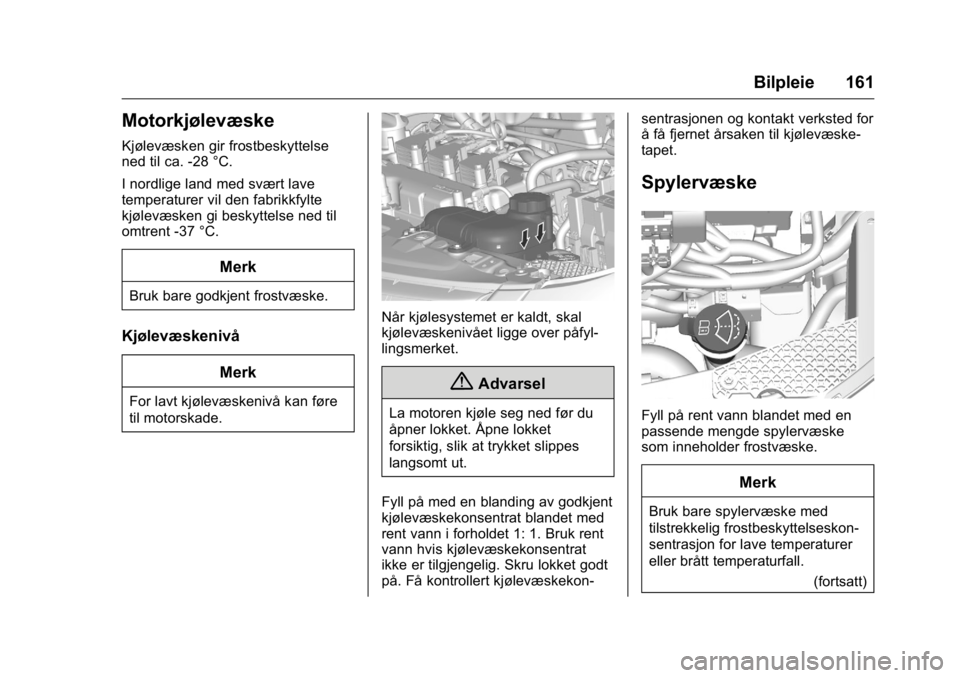

Motorkjølevæske
Kjølevæsken gir frostbeskyttelse
ned til ca. -28 °C.
I nordlige land med svært lave
temperaturer vil den fabrikkfylte
kjølevæsken gi beskyttelse ned til
omtrent -37 °C.
Merk
Bruk bare godkjent frostvæske.
KjølevæskenivåMerk
For lavt kjølevæskenivå kan føre
til motorskade.
Når kjølesystemet er kaldt, skal
kjølevæskenivået ligge over påfyl-
lingsmerket.
{Advarsel
La motoren kjøle seg ned før du
åpner lokket. Åpne lokket
forsiktig, slik at trykket slippes
langsomt ut.
Fyll på med en blanding av godkjent
kjølevæskekonsentrat blandet med
rent vann i forholdet 1: 1. Bruk rent
vann hvis kjølevæskekonsentrat
ikke er tilgjengelig. Skru lokket godt
på. Få kontrollert kjølevæskekon- sentrasjonen og kontakt verksted for
å få fjernet årsaken til kjølevæske-
tapet.
Spylervæske
Fyll på rent vann blandet med en
passende mengde spylervæske
som inneholder frostvæske.
Merk
Bruk bare spylervæske med
tilstrekkelig frostbeskyttelseskon-
sentrasjon for lave temperaturer
eller brått temperaturfall.
(fortsatt)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
162 Bilpleie
Merk (fortsatt)
Bruk spylervæske med isopro-
panol kan skade billyktene.

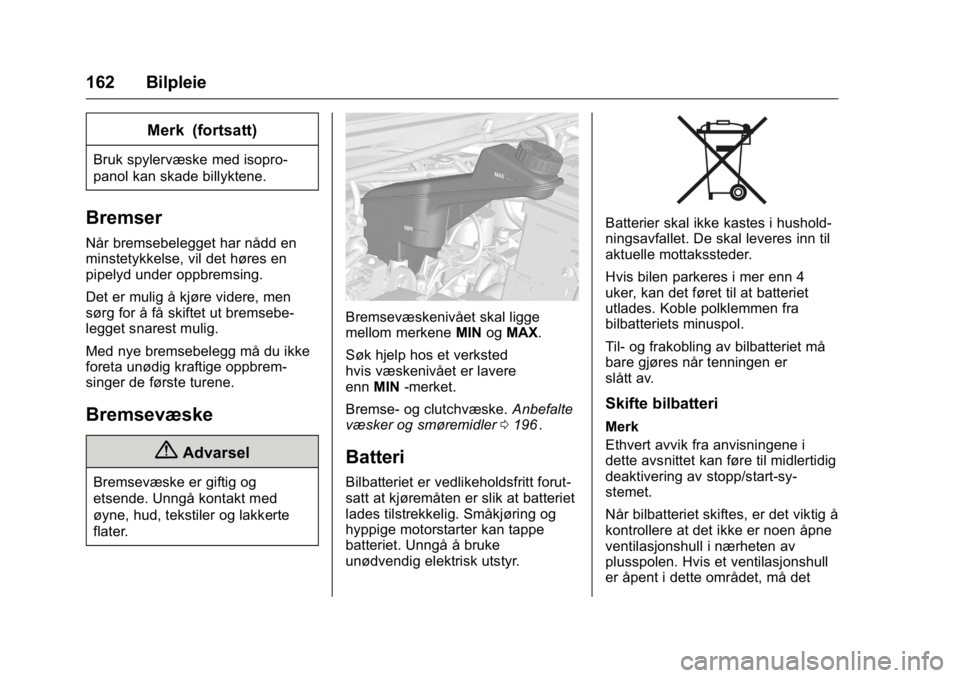

Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en
pipelyd under oppbremsing.
Det er mulig å kjøre videre, men
sørg for å få skiftet ut bremsebe-
legget snarest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbrem-
singer de første turene.
Bremsevæske
{Advarsel
Bremsevæske er giftig og
etsende. Unngå kontakt med
øyne, hud, tekstiler og lakkerte
flater.
Bremsevæskenivået skal ligge
mellom merkeneMINogMAX.
Søk hjelp hos et verksted
hvis væskenivået er lavere
enn MIN -merket.
Bremse- og clutchvæske. Anbefalte
væsker og smøremidler 0196
ii.
Batteri
Bilbatteriet er vedlikeholdsfritt forut-
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe
batteriet. Unngå å bruke
unødvendig elektrisk utstyr.
Batterier skal ikke kastes i hushold-
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4
uker, kan det føret til at batteriet
utlades. Koble polklemmen fra
bilbatteriets minuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er
slått av.
Skifte bilbatteri
Merk
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig
deaktivering av stopp/start-sy-
stemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av
plusspolen. Hvis et ventilasjonshull
er åpent i dette området, må det

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 163
stenges med en blidplugg, og venti-
lasjonen i nærheten av minuspolen
må åpnes.
I biler med et AGM-batteri (absorbe-
rende glassmatte), må det påses at
batteriet erstattes med et annet
AGM-batteri.
Vi anbefaler å bruke et originalt
Opel-bilbatteri.
Merk
Bruk av andre typer AGM-bilbatte-
rier enn det originale Opel-bilbatte-
riet kan føre til at stopp/
start-systemets ytelse svekkes.
Vi anbefaler at du overlater utskif-
ting av bilbatteriet til et verksted.
Stopp/start-system.Stopp/start-sy-
stem 0139
ii.
Lade bilbatteriet
{Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepoten-
sialet ikke overstiger 14,6 volt ved
bruk av batterilader. Ellers kan
batteriet skades. Bruk av startkabler
0190
ii.

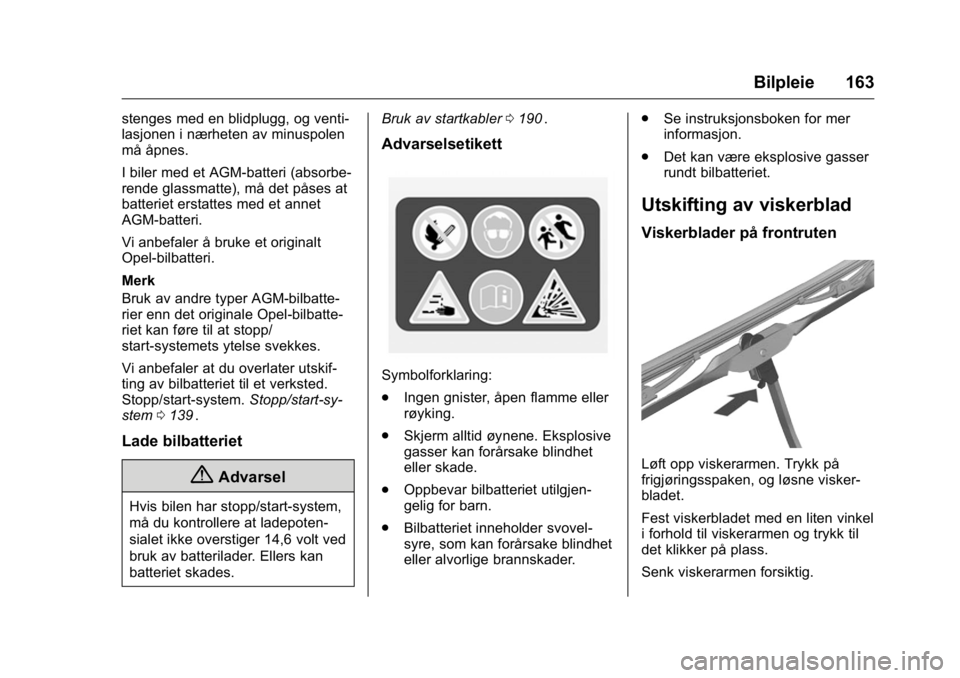

Advarselsetikett
Symbolforklaring:
.
Ingen gnister, åpen flamme eller
røyking.
. Skjerm alltid øynene. Eksplosive
gasser kan forårsake blindhet
eller skade.
. Oppbevar bilbatteriet utilgjen-
gelig for barn.
. Bilbatteriet inneholder svovel-
syre, som kan forårsake blindhet
eller alvorlige brannskader. .
Se instruksjonsboken for mer
informasjon.
. Det kan være eksplosive gasser
rundt bilbatteriet.
Utskifting av viskerblad
Viskerblader på frontruten
Løft opp viskerarmen. Trykk på
frigjøringsspaken, og løsne visker-
bladet.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til
det klikker på plass.
Senk viskerarmen forsiktig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
164 Bilpleie

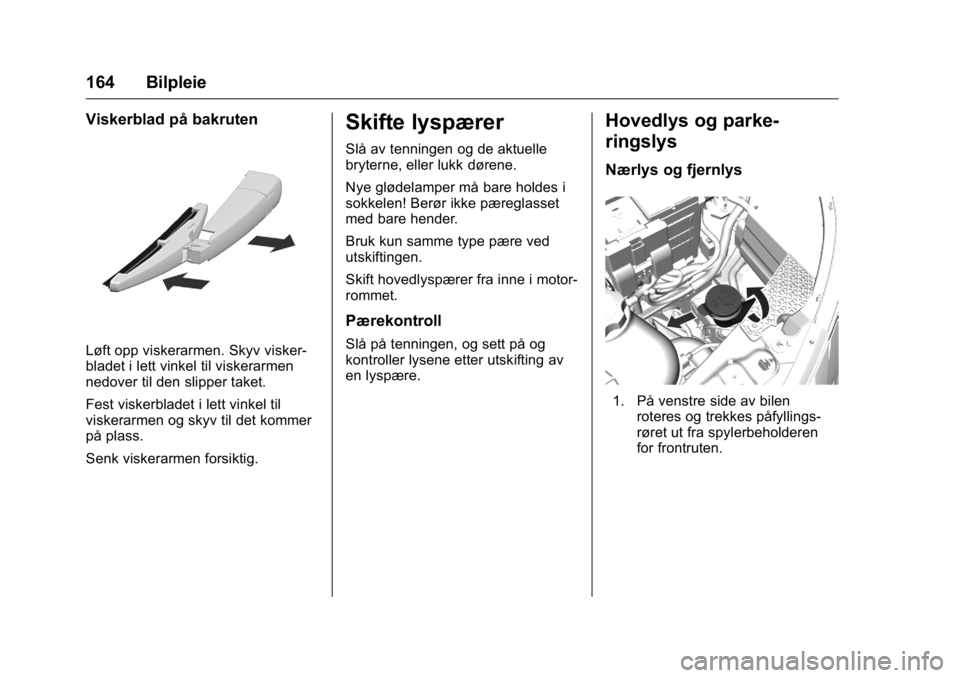

Viskerblad på bakruten
Løft opp viskerarmen. Skyv visker-
bladet i lett vinkel til viskerarmen
nedover til den slipper taket.
Fest viskerbladet i lett vinkel til
viskerarmen og skyv til det kommer
på plass.
Senk viskerarmen forsiktig.
Skifte lyspærer
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen! Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor-
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av
en lyspære.
Hovedlys og parke-
ringslys
Nærlys og fjernlys
1. På venstre side av bilenroteres og trekkes påfyllings-
røret ut fra spylerbeholderen
for frontruten.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 165

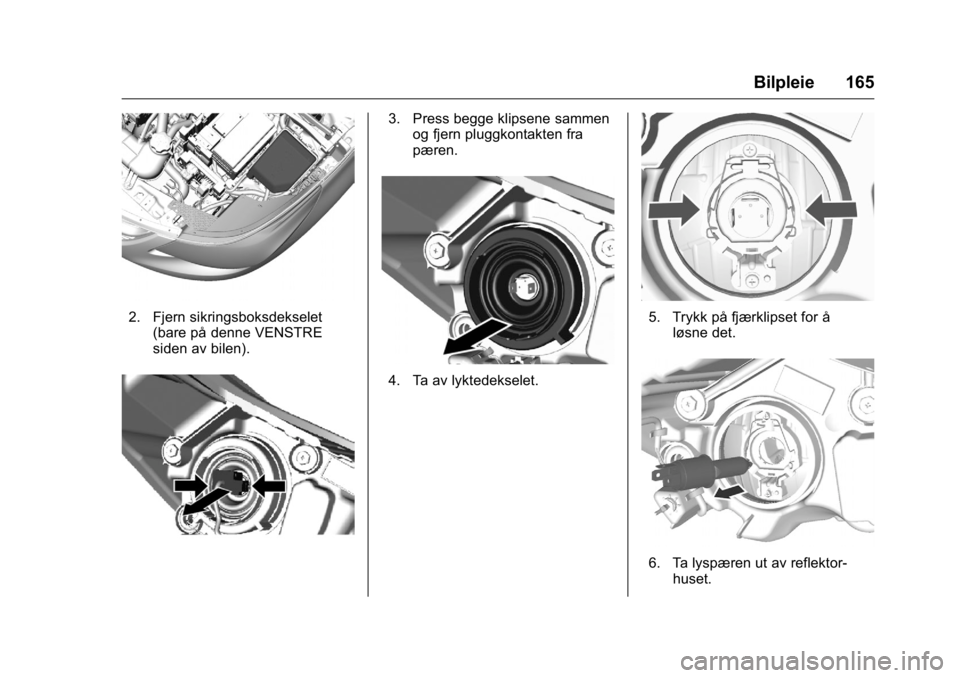

2. Fjern sikringsboksdekselet(bare på denne VENSTRE
siden av bilen).
3. Press begge klipsene sammenog fjern pluggkontakten fra
pæren.
4. Ta av lyktedekselet.
5. Trykk på fjærklipset for å
løsne det.
6. Ta lyspæren ut av reflektor-huset.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
166 Bilpleie
7. Når du setter inn en nylyspære, skal knastene gå i
inngrep i utsparingene på
reflektoren.
8. Fest fjærklemmen.
9. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
10. Sørg for at beskyttelsesdek- selet er korrekt plassert for å
hindre vannlekkasje og store
kondensansamlinger.

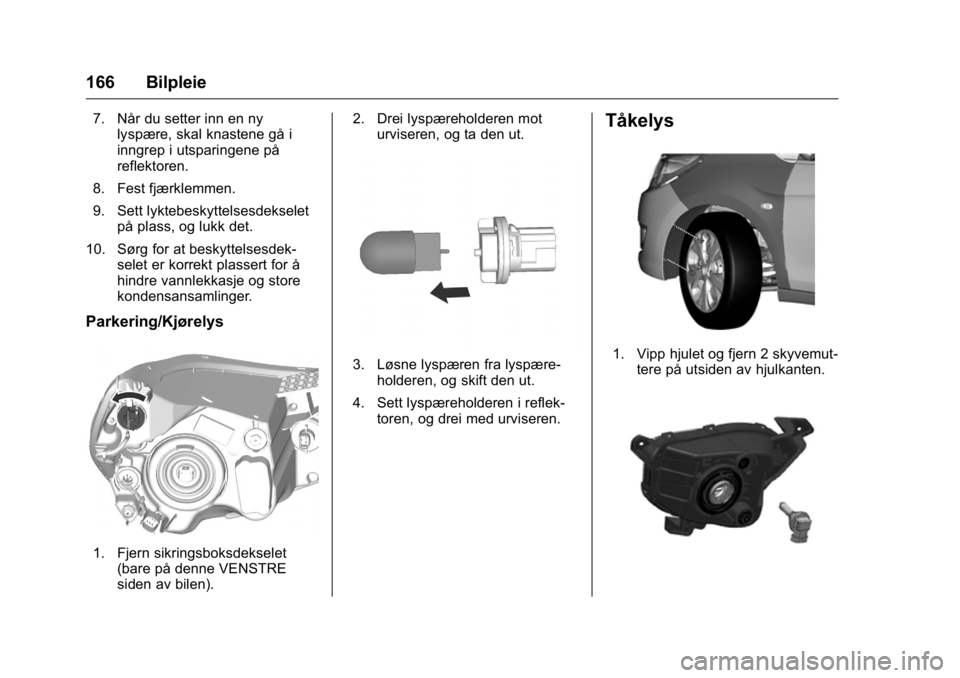

Parkering/Kjørelys
1. Fjern sikringsboksdekselet(bare på denne VENSTRE
siden av bilen). 2. Drei lyspæreholderen mot
urviseren, og ta den ut.
3. Løsne lyspæren fra lyspære-holderen, og skift den ut.
4. Sett lyspæreholderen i reflek- toren, og drei med urviseren.
Tåkelys
1. Vipp hjulet og fjern 2 skyvemut-tere på utsiden av hjulkanten.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 167
2. Koble strømkontakten frapæreholderen.
3. Fjern pæreenheten mot klokke- retningen og trekk den rett ut
av lampen.
4. Monter en ny pæreenhet rett inn i lampen og drei den i
klokkeretningen.
5. Koble til den elektriske kontakten på nytt.

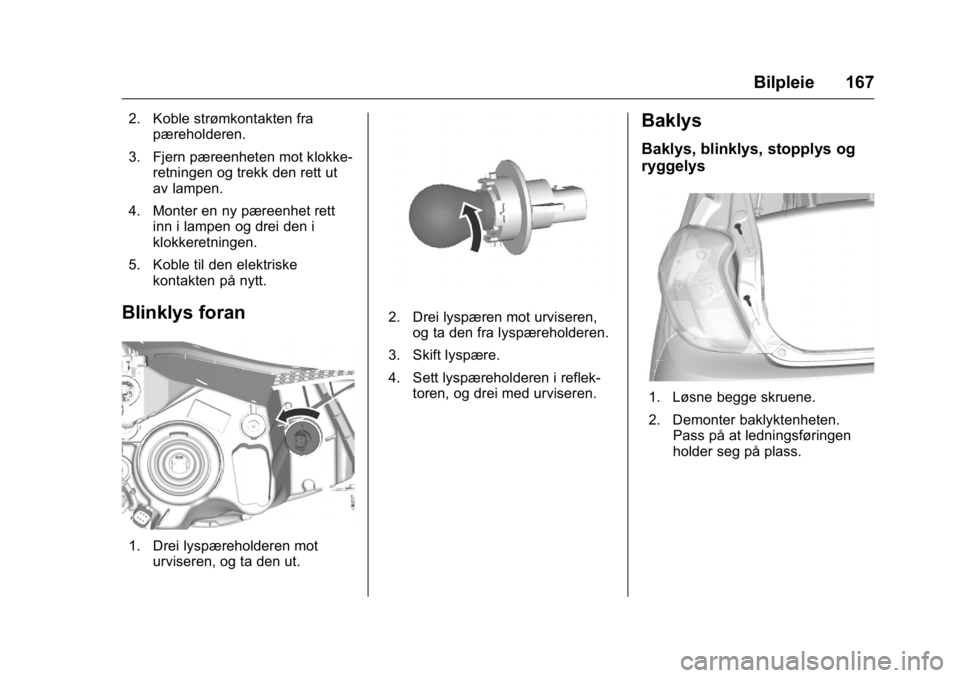

Blinklys foran
1. Drei lyspæreholderen moturviseren, og ta den ut.
2. Drei lyspæren mot urviseren,og ta den fra lyspæreholderen.
3. Skift lyspære.
4. Sett lyspæreholderen i reflek- toren, og drei med urviseren.
Baklys
Baklys, blinklys, stopplys og
ryggelys
1. Løsne begge skruene.
2. Demonter baklyktenheten.Pass på at ledningsføringen
holder seg på plass.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
168 Bilpleie
3. Baklys/stopplys (1)Blinklys (2)
Ekstra baklys (3)
Ryggelys (passasjerside)/
Tåkelys bak (førerside) (4).4. Drei lyspæreholderen moturviseren.5. Ta ut lyspæreholderen. Skyvlyspæren litt inn i sokkelen, drei
mot venstre, ta ut lyspæren og
sett inn en ny.
6. Sett pæreholderen inn i bakly- senheten og skru den på plass.
Koble til ledningspluggen.
Monter baklyktenheten i karos-
seriet, og stram skruene. Lukk
dekselet, og fest det.
7. Slå på tenningen, prøv og kontroller alle lys.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 169

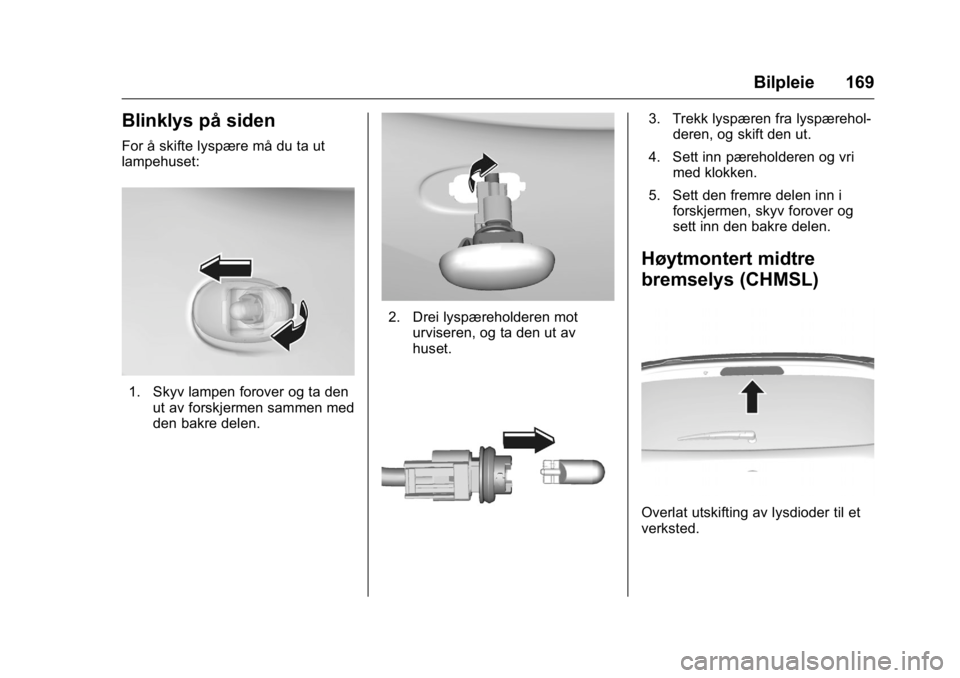

Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen forover og ta denut av forskjermen sammen med
den bakre delen.
2. Drei lyspæreholderen moturviseren, og ta den ut av
huset.
3. Trekk lyspæren fra lyspærehol-deren, og skift den ut.
4. Sett inn pæreholderen og vri med klokken.
5. Sett den fremre delen inn i forskjermen, skyv forover og
sett inn den bakre delen.
Høytmontert midtre
bremselys (CHMSL)
Overlat utskifting av lysdioder til et
verksted.
