180 Bilpleie
Velg:
.Lofor komforttrykk opptil 3
personer
. Eco for Eco-trykk opptil 3
personer
. Hifor maksimal last
Tilpasningsprosess for
TPMS-føler
Alle TPMS-følere har en unik identi-
fikasjonskode. Etter dekkrotasjon,
skifte av alle fire hjul eller skifte av
én eller flere dekktrykkfølere må
ID-koden avstemmes med en ny
dekk-/hjulposisjon. Tilpasningspro-
sessen for TPMS-følere må også utføres etter at et reservedekk er
byttet ut med et dekk som
inneholder TPMS-føler.
Feillampen skal slukke og varsels-
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
er tilpasset til dekk-/hjulposisjonene
med et TPMS-innlæringsverktøy, i
følgende rekkefølge: Venstre
fordekk, høyre fordekk, høyre
bakdekk og venstre bakdekk.
Blinklyset for gjeldende aktive
posisjon lyser inntil føleren er
avstemt.
Kontakt verkstedet for å avtale
service eller kjøpe et programme-
ringsverktøy. Det tar to minutter å
tilpasse den første dekk/ hjul-posi-
sjonen, og fem minutter i alt for å
tilpasse alle fire dekk/hjul-posisjo-
nene. Dersom det tar lengre tid, vil
tilpasningsprosessen stoppe. Den
må da startes på nytt.
Tilpasningsprosessen for TPMS-fø-
lerne er:
1. Sett alltid på parkerings- bremsen.
2. Slå på tenningen. 3. Sett girvelgeren til nøytral.
4. Bruk
MENYpå blinklyshen-
delen for å velge Bilinforma-
sjonsmenyen i
førerinformasjonen.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
6. Trykk på SET/CLRfor å
begynne tilpasningsprosessen
for følerne. Det vises en
melding som ber om godkjen-
ning av prosessen.
7. Trykk på SET/CLRigjen for å
bekrefte valget. To støt fra
hornet bekrefter at mottakeren
er i programmeringsmodus.
8. Begynn med venstre fordekk.
9. Plasser gjenprogrammerings- verktøyet på dekkskulderen
ved ventilspindelen. Trykk så
på knappen for å aktivere
trykkovervåkingssensoren
(TPMS). Et lydsignal bekrefter
at sensorens identifiserings-
kode passer til dekkets og
hjulets posisjon.
10. Fortsett til høyre fordekk og gjenta prosedyren i trinn 9.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 181
11. Fortsett til høyre bakdekk oggjenta prosedyren i trinn 9.
12. Fortsett til venstre bakdekk og gjenta prosedyren i trinn 9. Et
lydsignal høres to ganger for å
indikere at føleridentifikasjons-
koden er blitt avstemt med
venstre bakdekk og at avstem-
mingsprosessen for dekktrykk-
føleren (TPMS) ikke lenger er
aktiv.
13. Slå av tenningen.
14. Still inn alle fire dekk til anbefalt lufttrykknivå som angitt på
dekktrykketiketten.
15. Kontroller at dekkbelastnings- statusen samsvarer med det
valgte trykket. Førerinformasjon
(DIC) 072
ii.
Mønsterdybde
Kontroller mønsterdybden regel-
messig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er 2 til
3 mm (vinterdekk ved 4 mm). Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde (1,6
mm) er nådd når slitebanen er slitt
ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
av disse er angitt av merker på
dekksiden.
Dekk aldres, også når de ikke
kjøres. Vi anbefaler at dekkene
skiftes ut etter 6 år.
Endre dekk- og felgdimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene, må speedometeret og det
nominelle dekktrykket eventuelt
omprogrammeres, og andre
endringer utføres på bilen
Etter å ha gått over til en annen
dekkdimensjon, må du få skiftet ut
etiketten for dekktrykk.
{Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle
bilen, og som dermed oppfyller alle
krav til den aktuelle felg- og
dekkombinasjonen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttel-
seskant.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
182 Bilpleie
Hjulkapsler må ikke hemme
kjølingen av bremsene.
{Advarsel
Bruk av uegnede dekk eller
hjulkapsler kan føre til plutselig
lufttap og dermed til ulykker.
Kjettinger
Kjettinger er bare tillatt på
forhjulene.Bruk finleddede kjettinger som ikke
legger til mer enn 10 mm på slite-
banen eller på den delen av dekket
som vender innover (inkludert
kjettinglåsen).
{Advarsel
Skader kan medføre at dekkene
eksploderer.
Kjettinger er ikke tillatt på hjul med
dimensjonen 165/65 R14.
Kjettinger er ikke tillatt på hjul med
dimensjonen 185/55 R15 og 195/
45 R16.
Det er ikke tillatt å bruke kjetting på
reservehjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjons-
settet.
Ikke fjern fremmedlegemer fra
dekkene. Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket nær felgen, kan ikke
repareres med dekkreparasjons-
settet.
{Advarsel
Kjør aldri fortere enn 80 km/t.
Må ikke brukes over lengre tid.
Styre- og kjøreegenskapene kan
bli påvirket.
Ved dekkskade:
Sett alltid på parkeringsbremsen.
Legg inn 1. gir eller revers hvis bilen
har manuelt gir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 183

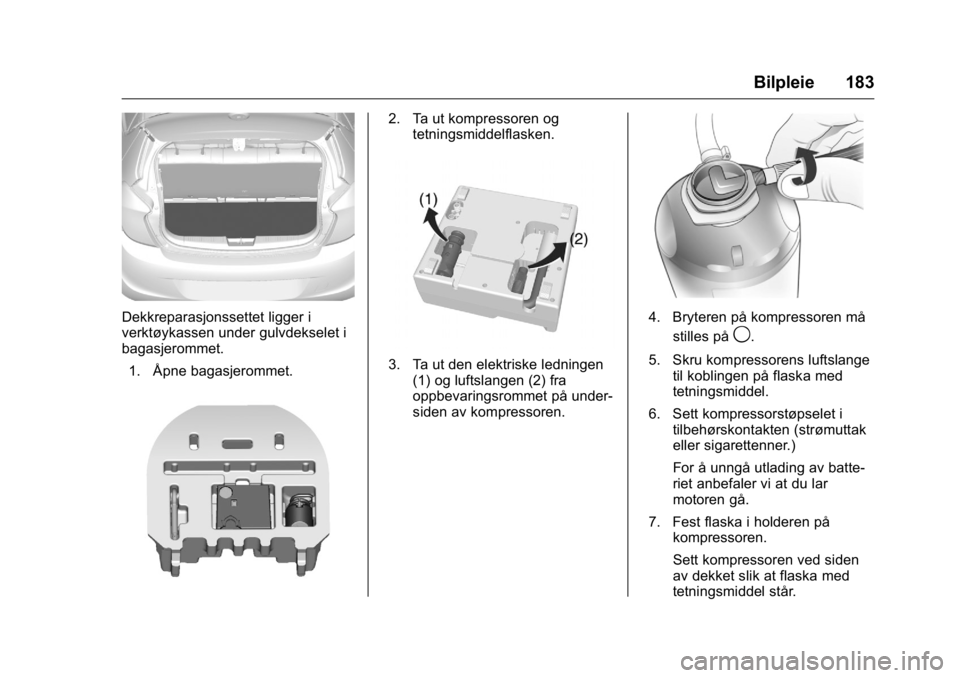

Dekkreparasjonssettet ligger i
verktøykassen under gulvdekselet i
bagasjerommet.1. Åpne bagasjerommet.
2. Ta ut kompressoren og tetningsmiddelflasken.
3. Ta ut den elektriske ledningen(1) og luftslangen (2) fra
oppbevaringsrommet på under-
siden av kompressoren.
4. Bryteren på kompressoren må
stilles på
9.
5. Skru kompressorens luftslange til koblingen på flaska med
tetningsmiddel.
6. Sett kompressorstøpselet i tilbehørskontakten (strømuttak
eller sigarettenner.)
For å unngå utlading av batte-
riet anbefaler vi at du lar
motoren gå.
7. Fest flaska i holderen på kompressoren.
Sett kompressoren ved siden
av dekket slik at flaska med
tetningsmiddel står.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
184 Bilpleie

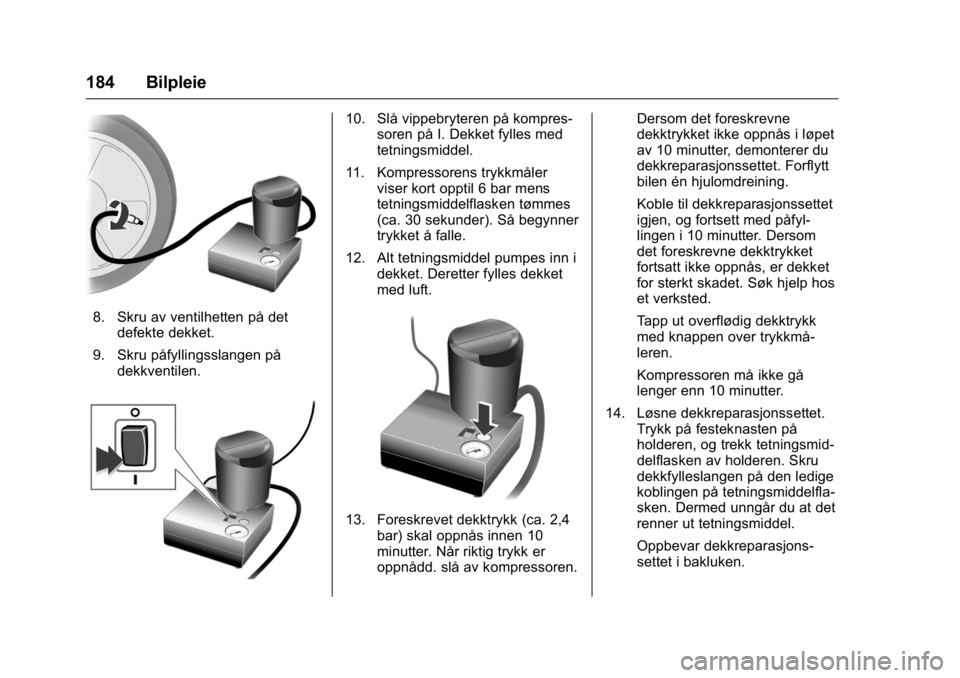

8. Skru av ventilhetten på detdefekte dekket.
9. Skru påfyllingsslangen på dekkventilen.
10. Slå vippebryteren på kompres- soren på I. Dekket fylles med
tetningsmiddel.
11. Kompressorens trykkmåler viser kort opptil 6 bar mens
tetningsmiddelflasken tømmes
(ca. 30 sekunder). Så begynner
trykket å falle.
12. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket
med luft.
13. Foreskrevet dekktrykk (ca. 2,4bar) skal oppnås innen 10
minutter. Når riktig trykk er
oppnådd. slå av kompressoren. Dersom det foreskrevne
dekktrykket ikke oppnås i løpet
av 10 minutter, demonterer du
dekkreparasjonssettet. Forflytt
bilen én hjulomdreining.
Koble til dekkreparasjonssettet
igjen, og fortsett med påfyl-
lingen i 10 minutter. Dersom
det foreskrevne dekktrykket
fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos
et verksted.
Tapp ut overflødig dekktrykk
med knappen over trykkmå-
leren.
Kompressoren må ikke gå
lenger enn 10 minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på
holderen, og trekk tetningsmid-
delflasken av holderen. Skru
dekkfylleslangen på den ledige
koblingen på tetningsmiddelfla-
sken. Dermed unngår du at det
renner ut tetningsmiddel.
Oppbevar dekkreparasjons-
settet i bakluken.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 185
15. Tetningsmiddel som eventuelthar rent ut, fjernes med en klut.
16. Ta klistremerket på tetnings- middelflasken med maksimalt
tillatt hastighet (ca. 80 km/t), og
plasser det i førerens synsfelt.
17. Kjør videre umiddelbart, slik attetningsmiddelet fordeles jevnt
i dekket. Etter å ha kjørt ca.
10 km (men ikke mer enn
10 minutter), stopp og
kontroller dekktrykket. Skru
luftslangen rett på dekkventilen
og kompressoren når du skal
kontrollere trykket. Hvis dekktrykket er over 1,3
bar, korrigerer du det til riktig
verdi (ca. 2,4 bar).
Gjenta prosedyren til det ikke
er noe trykktap lenger.
Hvis dekktrykket har sunket
under 1,3 bar, må bilen ikke
brukes. Søk hjelp hos et
verksted.
18. Oppbevar dekkreparasjons- settet i bakluken.
Merk
Kjøreegenskapene til det reparerte
dekket er svært svekket. Dekket må
skiftes ut.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst 30
minutter.
Kontroller settets holdbarhetsdato.
Etter denne datoen er tetningsevnen
ikke lenger garantert. Se informa-
sjonen om lagring på tetningsmid-
delflasken.
Skift ut den brukte tetningsmiddelfla-
sken. Kast flasken i henhold til
gjeldende bestemmelser. Kompressoren og tetningsmiddelet
kan brukes mellom -30 °C og 70 °C
(-22 °F og 158 °F).
Dekkskifte
Noen biler er utstyrt med et dekkre-
parasjonssett i stedet for reser-
vehjul.
Gjennomfør følgende forberedelser
og følg disse anvisningene:
.
Parker bilen på et plant og solid
underlag som ikke er glatt.
Forhjulene skal stå i rett
frem-stilling.
. Sett alltid på parkeringsbremsen.
Legg inn 1. gir eller revers hvis
bilen har manuelt gir.
. Ta ut reservehjulet.
Se "Reservehjul" under Kompak-
t-reservedekk 0188
ii.
. Skift aldri flere hjul samtidig.
. Bruk jekken bare til å skifte hjul
ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
Jekken er vedlikeholdsfri.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
186 Bilpleie
.Hvis underlaget som bilen står
på er mykt, legger du en
plankebit (maks. 1 cm (0,4
tommer) tykk) under jekken. Ta
ut tunge gjenstander fra bilen før
den jekkes opp.
. Det må ikke oppholde seg
personer eller dyr i bilen når den
er jekket opp.
. Kryp aldri under en bil som er
oppjekket.
. Start ikke bilen når den står på
jekken.
. Rengjør hjulmutterne og
gjengene før du setter på hjulet.
Smør ikke hjulbolten, hjulmut-
teren eller hjulmutterkapselen.
Hjulskift
Gjennomfør følgende forberedelser
og følg disse anvisningene:
.Parker bilen på et plant og solid
underlag som ikke er glatt.
Forhjulene skal stå i rett
frem-stilling.
. Trekk til håndbremsa og legg
inn 1. gir, revers eller P. .
Skift aldri flere hjul samtidig.
. Bruk jekken bare til å skifte hjul
ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
. Jekken er vedlikeholdsfri.
. Hvis underlaget som bilen står
på er mykt, legger du en
plankebit (maksimalt 1 cm tykk)
under jekken.
. Ta ut tunge gjenstander fra bilen
før den jekkes opp.
. Det må ikke oppholde seg
personer eller dyr i bilen når den
er jekket opp.
. Kryp aldri under en bil som er
oppjekket.
. Start ikke bilen når den står på
jekken.
. Rengjør hjulmutterne og
gjengene med en ren klut før du
fester hjulet.
{Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen. 1.
Stålfelger:
Trekk av hjulkapselen.
Lettmetallfelger med
bolthetter:
Løsne hettene på hjulboltene
med en skrutrekker, og ta dem
av. Legg da en myk klut mellom
skrutrekkeren og lettmetall-
felgen for å beskytte felgen.
Lettmetallfelger med
midtkapsler:
Sett uttrekkeren i det åpne
sporet på midtkapselen, og
trekk kapselen fra hjulet. Bilens
verktøysett
0Verktøy 0175ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 187
2. Monter hjulnøkkelen. Pass påat den plasseres riktig, og
løsne alle hjulboltene en halv
omdreining.
Hjulene kan være sikret med
låste hjulbolter. For å løsne
disse spesielle boltene må
adapteren for de låsbare
hjulboltene festes på toppen av
bolten før hjulnøkkelen festes.
Adapteren ligger i hanske-
rommet.

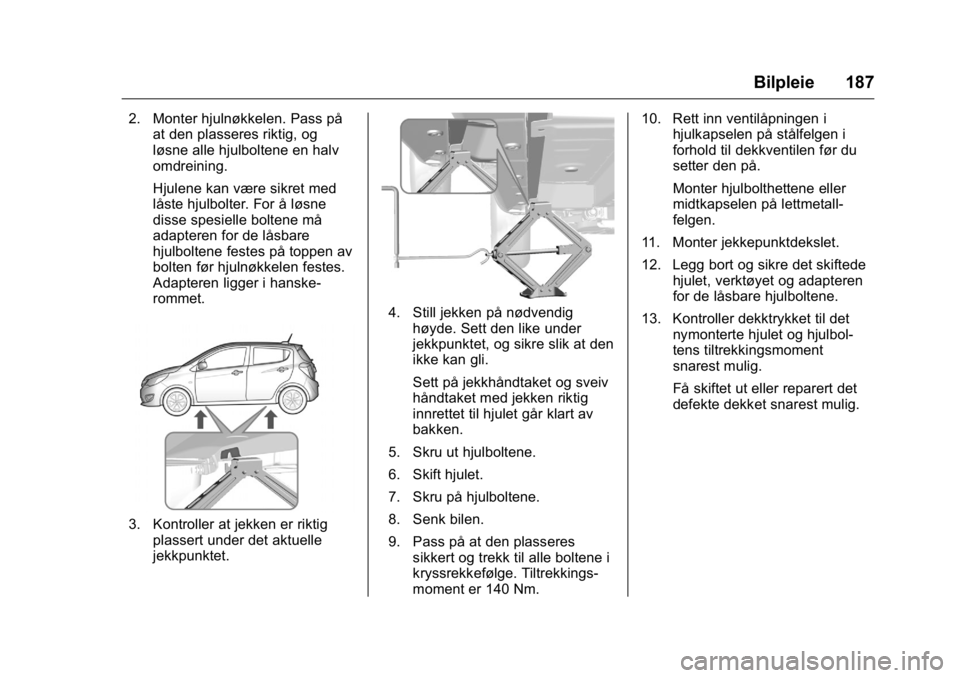

3. Kontroller at jekken er riktig
plassert under det aktuelle
jekkpunktet.
4. Still jekken på nødvendighøyde. Sett den like under
jekkpunktet, og sikre slik at den
ikke kan gli.
Sett på jekkhåndtaket og sveiv
håndtaket med jekken riktig
innrettet til hjulet går klart av
bakken.
5. Skru ut hjulboltene.
6. Skift hjulet.
7. Skru på hjulboltene.
8. Senk bilen.
9. Pass på at den plasseres sikkert og trekk til alle boltene i
kryssrekkefølge. Tiltrekkings-
moment er 140 Nm. 10. Rett inn ventilåpningen i
hjulkapselen på stålfelgen i
forhold til dekkventilen før du
setter den på.
Monter hjulbolthettene eller
midtkapselen på lettmetall-
felgen.
11. Monter jekkepunktdekslet.
12. Legg bort og sikre det skiftede hjulet, verktøyet og adapteren
for de låsbare hjulboltene.
13. Kontroller dekktrykket til det nymonterte hjulet og hjulbol-
tens tiltrekkingsmoment
snarest mulig.
Få skiftet ut eller reparert det
defekte dekket snarest mulig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
188 Bilpleie

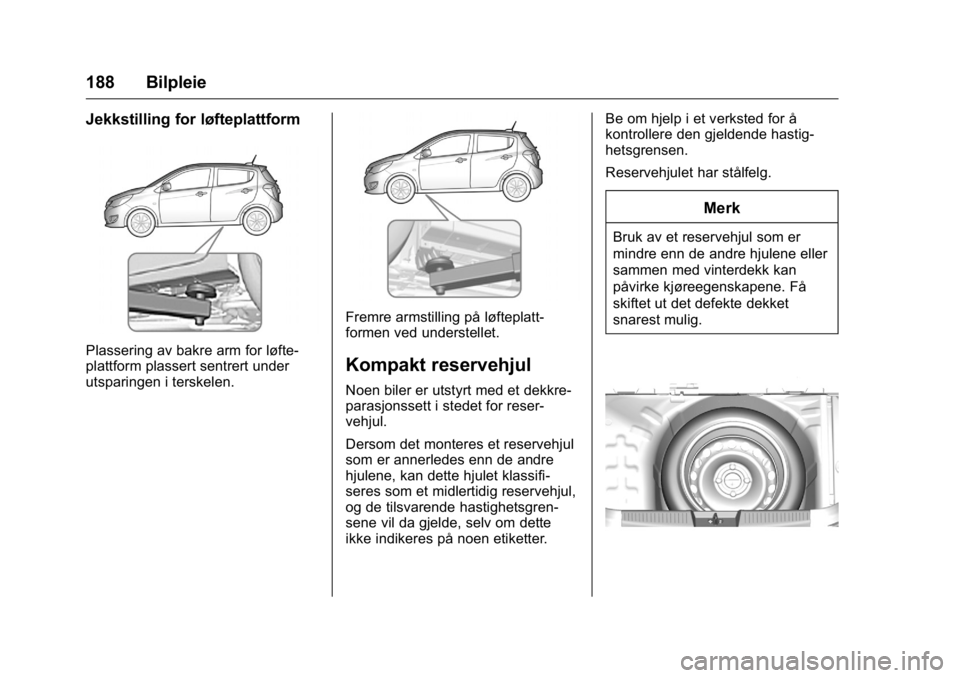

Jekkstilling for løfteplattform
Plassering av bakre arm for løfte-
plattform plassert sentrert under
utsparingen i terskelen.
Fremre armstilling på løfteplatt-
formen ved understellet.
Kompakt reservehjul
Noen biler er utstyrt med et dekkre-
parasjonssett i stedet for reser-
vehjul.
Dersom det monteres et reservehjul
som er annerledes enn de andre
hjulene, kan dette hjulet klassifi-
seres som et midlertidig reservehjul,
og de tilsvarende hastighetsgren-
sene vil da gjelde, selv om dette
ikke indikeres på noen etiketter.Be om hjelp i et verksted for å
kontrollere den gjeldende hastig-
hetsgrensen.
Reservehjulet har stålfelg.
Merk
Bruk av et reservehjul som er
mindre enn de andre hjulene eller
sammen med vinterdekk kan
påvirke kjøreegenskapene. Få
skiftet ut det defekte dekket
snarest mulig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 189

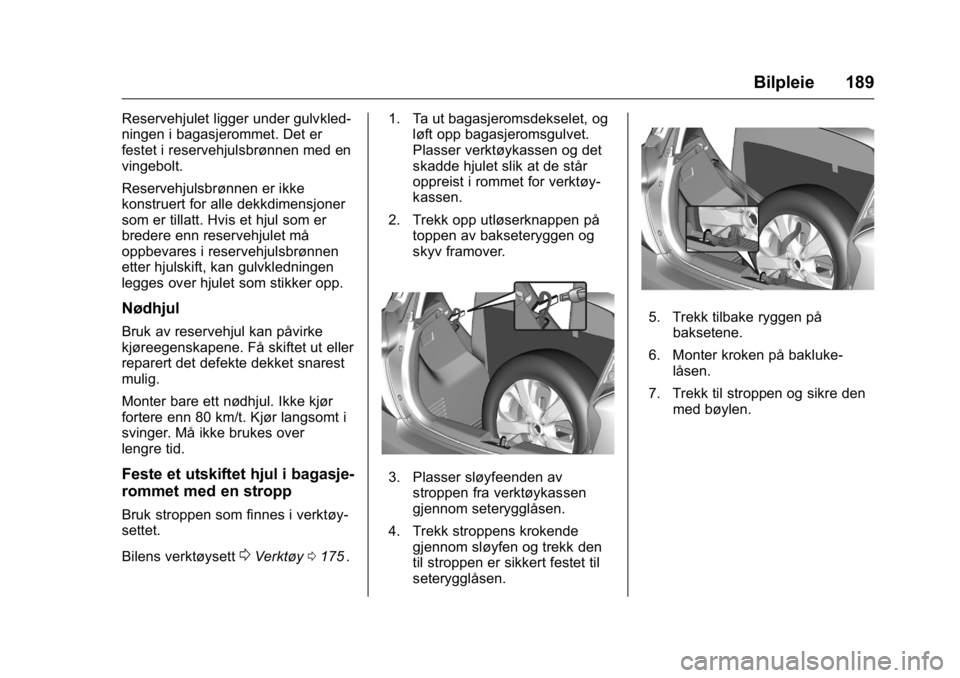

Reservehjulet ligger under gulvkled-
ningen i bagasjerommet. Det er
festet i reservehjulsbrønnen med en
vingebolt.
Reservehjulsbrønnen er ikke
konstruert for alle dekkdimensjoner
som er tillatt. Hvis et hjul som er
bredere enn reservehjulet må
oppbevares i reservehjulsbrønnen
etter hjulskift, kan gulvkledningen
legges over hjulet som stikker opp.
Nødhjul
Bruk av reservehjul kan påvirke
kjøreegenskapene. Få skiftet ut eller
reparert det defekte dekket snarest
mulig.
Monter bare ett nødhjul. Ikke kjør
fortere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over
lengre tid.
Feste et utskiftet hjul i bagasje-
rommet med en stropp
Bruk stroppen som finnes i verktøy-
settet.
Bilens verktøysett
0Verktøy0175ii. 1. Ta ut bagasjeromsdekselet, og
løft opp bagasjeromsgulvet.
Plasser verktøykassen og det
skadde hjulet slik at de står
oppreist i rommet for verktøy-
kassen.
2. Trekk opp utløserknappen på toppen av bakseteryggen og
skyv framover.
3. Plasser sløyfeenden avstroppen fra verktøykassen
gjennom seterygglåsen.
4. Trekk stroppens krokende gjennom sløyfen og trekk den
til stroppen er sikkert festet til
seterygglåsen.
5. Trekk tilbake ryggen påbaksetene.
6. Monter kroken på bakluke- låsen.
7. Trekk til stroppen og sikre den med bøylen.
