170 Bilpleie

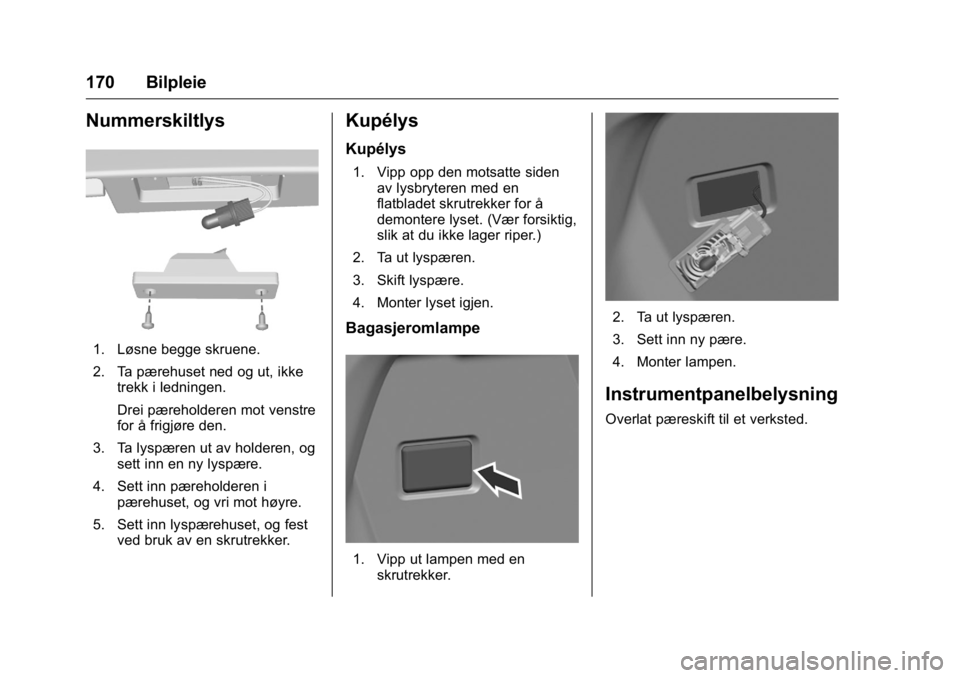

Nummerskiltlys
1. Løsne begge skruene.
2. Ta pærehuset ned og ut, ikketrekk i ledningen.
Drei pæreholderen mot venstre
for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pærehuset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved bruk av en skrutrekker.
Kupélys
Kupélys
1. Vipp opp den motsatte sidenav lysbryteren med en
flatbladet skrutrekker for å
demontere lyset. (Vær forsiktig,
slik at du ikke lager riper.)
2. Ta ut lyspæren.
3. Skift lyspære.
4. Monter lyset igjen.
Bagasjeromlampe
1. Vipp ut lampen med en skrutrekker.
2. Ta ut lyspæren.
3. Sett inn ny pære.
4. Monter lampen.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 171
Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på
den defekte sikringen. Det er tre
sikringsbokser i bilen:
.Foran til venstre i motorrommet
. I biler med venstreratt, i kupeen,
bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske-
rommet
. Bak et deksel på venstre side i
bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er
fjernet.
Enkelte funksjoner kan være
beskyttet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings-
trekker i sikringsboksen i motor-
rommet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
172 Bilpleie
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

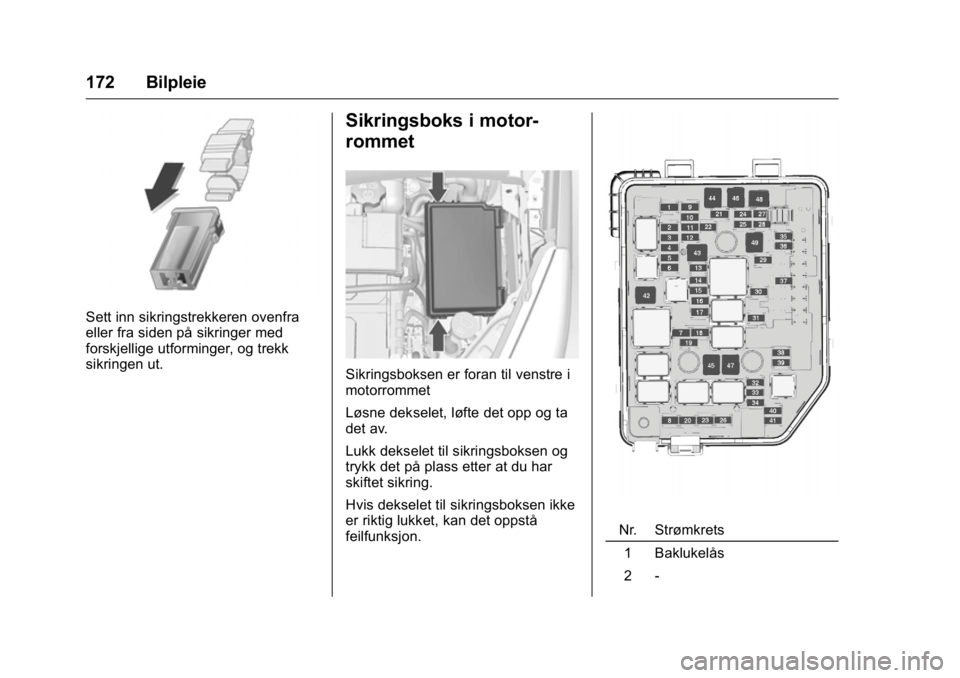

Sikringsboks i motor-
rommet
Sikringsboksen er foran til venstre i
motorrommet
Løsne dekselet, løfte det opp og ta
det av.
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har
skiftet sikring.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå
feilfunksjon.
Nr. Strømkrets1 Baklukelås
2 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 173

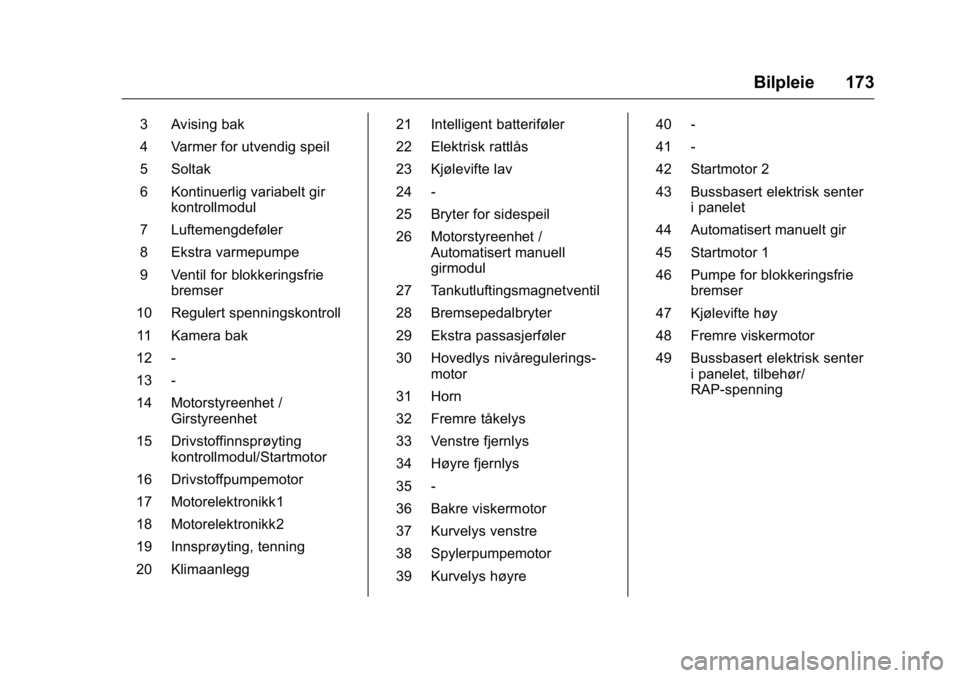

3 Avising bak
4 Varmer for utvendig speil
5 Soltak
6 Kontinuerlig variabelt girkontrollmodul
7 Luftemengdeføler
8 Ekstra varmepumpe
9 Ventil for blokkeringsfrie bremser
10 Regulert spenningskontroll
11 Kamera bak
12 -
13 -
14 Motorstyreenhet / Girstyreenhet
15 Drivstoffinnsprøyting kontrollmodul/Startmotor
16 Drivstoffpumpemotor
17 Motorelektronikk1
18 Motorelektronikk2
19 Innsprøyting, tenning
20 Klimaanlegg 21 Intelligent batteriføler
22 Elektrisk rattlås
23 Kjølevifte lav
24 -
25 Bryter for sidespeil
26 Motorstyreenhet /
Automatisert manuell
girmodul
27 Tankutluftingsmagnetventil
28 Bremsepedalbryter
29 Ekstra passasjerføler
30 Hovedlys nivåregulerings- motor
31 Horn
32 Fremre tåkelys
33 Venstre fjernlys
34 Høyre fjernlys
35 -
36 Bakre viskermotor
37 Kurvelys venstre
38 Spylerpumpemotor
39 Kurvelys høyre 40 -
41 -
42 Startmotor 2
43 Bussbasert elektrisk senter
i panelet
44 Automatisert manuelt gir
45 Startmotor 1
46 Pumpe for blokkeringsfrie bremser
47 Kjølevifte høy
48 Fremre viskermotor
49 Bussbasert elektrisk senter i panelet, tilbehør/
RAP-spenning

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
174 Bilpleie

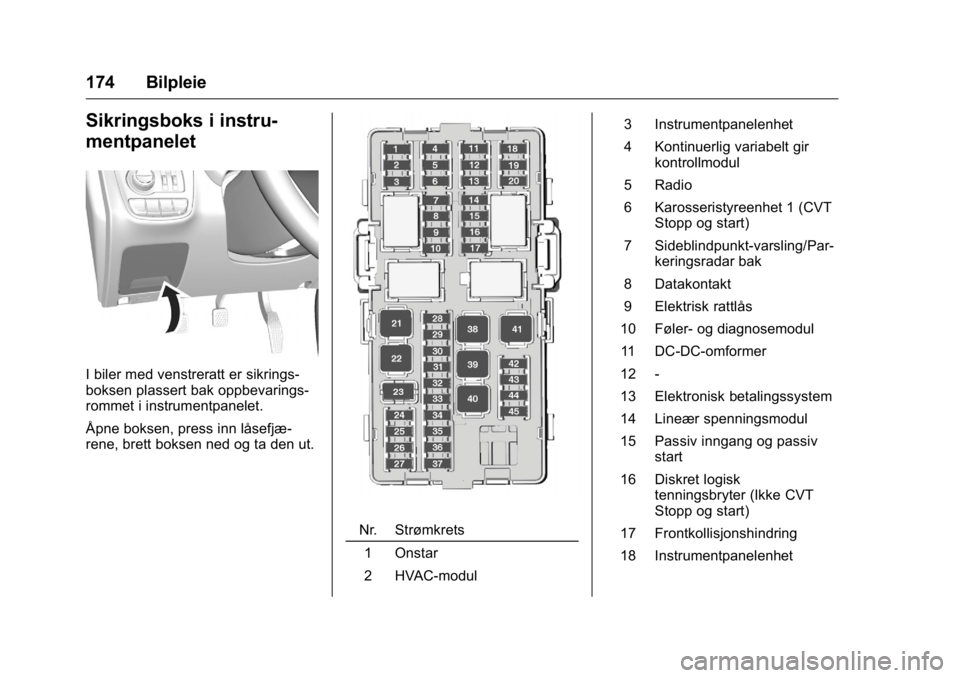

Sikringsboks i instru-
mentpanelet
I biler med venstreratt er sikrings-
boksen plassert bak oppbevarings-
rommet i instrumentpanelet.
Åpne boksen, press inn låsefjæ-
rene, brett boksen ned og ta den ut.
Nr. Strømkrets1 Onstar
2 HVAC-modul 3 Instrumentpanelenhet
4 Kontinuerlig variabelt gir
kontrollmodul
5 Radio
6 Karosseristyreenhet 1 (CVT Stopp og start)
7 Sideblindpunkt-varsling/Par- keringsradar bak
8 Datakontakt
9 Elektrisk rattlås
10 Føler- og diagnosemodul 11 DC-DC-omformer
12 -
13 Elektronisk betalingssystem
14 Lineær spenningsmodul
15 Passiv inngang og passiv start
16 Diskret logisk tenningsbryter (Ikke CVT
Stopp og start)
17 Frontkollisjonshindring
18 Instrumentpanelenhet

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 175
19 Reflektert lysdiode-var-slingsdisplay
20 Hovedlys nivåregulerings- bryter
21 Elektrisk frontrute
22 Elektrisk bakvindu
23 -
24 Automatisert manuell girmodul
25 Ekstra strømuttak
26 Soltak
27 -
28 Karosserielektronikk 8
29 Karosserielektronikk 7
30 Karosserielektronikk 6
31 Karosserielektronikk 5
32 Karosserielektronikk 4
33 Karosserielektronikk 3
34 Karosseristyreenhet 2 (Ikke CVT Stopp og start)
35 Karosseristyreenhet 1 (Ikke CVT Stopp og start) 36 Diskret logisk
tenningsbryter (CVT Stopp
og start)
37 Rattreguleringenes bakgrunnslys
38 -
39 Logistikk/DC-DC-omformer
40 Elektrisk hurtig førervindu
41 Viftemotor
42 Oppvarmede seter foran
43 HVAC-modul
44 Oppvarmet ratt
45 Karosseristyreenhet 2 (CVT Stopp og start)Bilens verktøysett
Verktøy

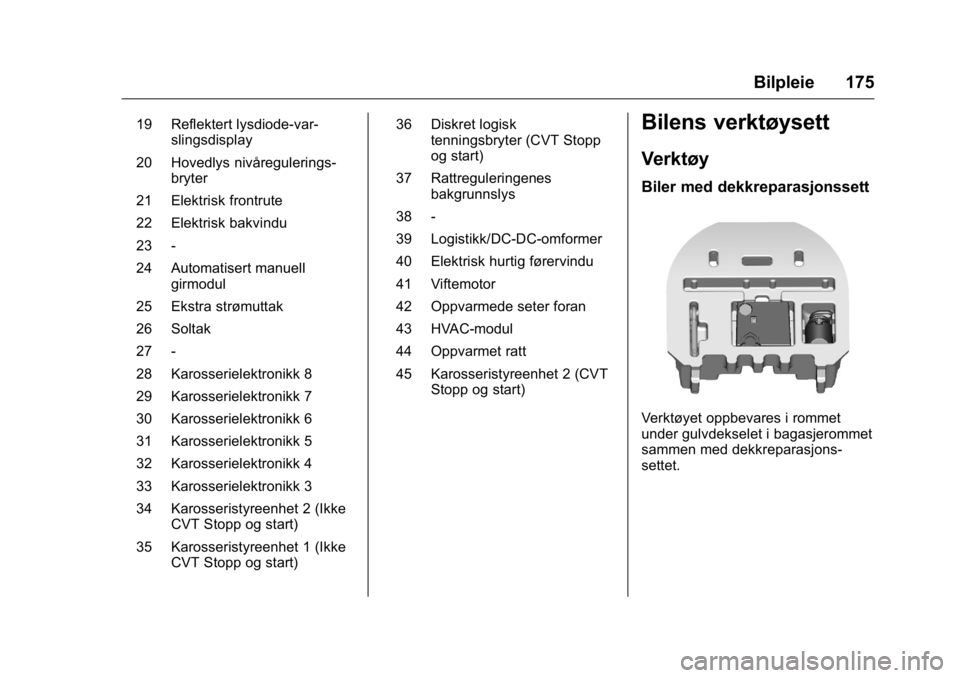

Biler med dekkreparasjonssett
Verktøyet oppbevares i rommet
under gulvdekselet i bagasjerommet
sammen med dekkreparasjons-
settet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
176 Bilpleie

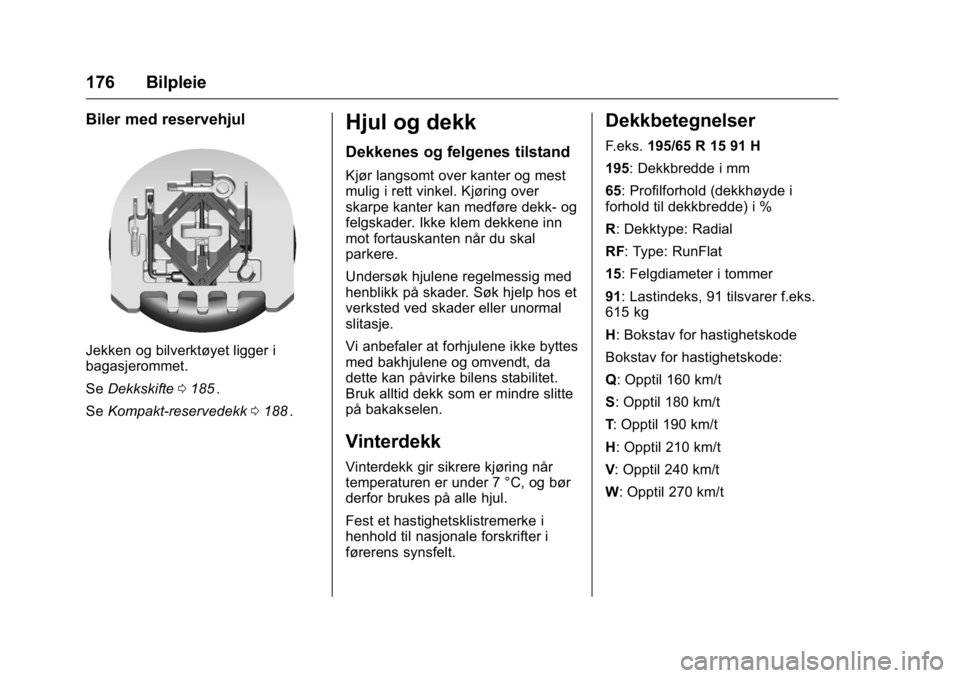

Biler med reservehjul
Jekken og bilverktøyet ligger i
bagasjerommet.
SeDekkskifte 0185
ii.
Se Kompakt-reservedekk 0188
ii.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over
skarpe kanter kan medføre dekk- og
felgskader. Ikke klem dekkene inn
mot fortauskanten når du skal
parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vi anbefaler at forhjulene ikke byttes
med bakhjulene og omvendt, da
dette kan påvirke bilens stabilitet.
Bruk alltid dekk som er mindre slitte
på bakakselen.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i
førerens synsfelt.
Dekkbetegnelser
F.eks. 195/65 R 15 91 H
195: Dekkbredde i mm
65: Profilforhold (dekkhøyde i
forhold til dekkbredde) i %
R: Dekktype: Radial
RF: Type: RunFlat
15: Felgdiameter i tommer
91: Lastindeks, 91 tilsvarer f.eks.
615 kg
H: Bokstav for hastighetskode
Bokstav for hastighetskode:
Q: Opptil 160 km/t
S: Opptil 180 km/t
T : Opptil 190 km/t
H: Opptil 210 km/t
V : Opptil 240 km/t
W: Opptil 270 km/t

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 177
Retningsbestemte dekk
Retningsbestemte dekk må
monteres slik at de roterer i riktig
retning. Korrekt rotasjonsretning er
angitt med et symbol (f.eks. en pil)
på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene
er kalde, minst hver 14. dag og før
alle lengre turer. Ikke glem reserve-
hjulet. Dette gjelder også for biler
med dekktrykkovervåking.
Skru av ventilhetta.
Dekktrykk0205ii. Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi-
nale dekktypene og det tilsvarende
dekktrykket.
Fyll alltid reservehjulet med
dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige
avhengig av forskjellige alternativer.
For korrekt dekktrykkverdi følges
prosedyren nedenfor:
1. Identifiser motorens identifika- torkode. Motordata 0203
ii.
2. Identifiser det aktuelle dekket.
Dekktrykktabellene viser alle mulige
dekk-kombinasjoner Dekktrykk
0 205
ii.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjo-
nale registreringsdokumenter for
informasjon om godkjente dekk
spesifikt for din bil. Føreren er ansvarlig for at
dekktrykket er riktig.
{Advarsel
For lavt dekktrykk kan føre til
betydelig oppvarming av dekkene
og indre skader, som i sin tur
fører til at slitebanen løsner og i
verste fall til at dekkene punkterer
ved høye hastigheter.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkover-
våking, slår du av tenningen.
Slå på tenningen etter justering av
dekktrykket, og velg den tilsvarende
innstillingen på siden Dekktrykk i
førerinformasjonen, Førerinforma-
sjon (DIC) 072
ii.
Temperaturavhengighet
Dekktrykket avhenger av tempera-
turen i dekket. Under kjøring øker
dekktemperaturen og -trykket.
Dekktrykkverdiene som finnes på
etiketten med dekkinformasjon og i
dekktrykktabellen gjelder for kalde
dekk, som betyr 20 °C.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
178 Bilpleie
Dekktrykket øker med nesten 10
kPa ved en økning av temperaturen
på 10 °C. Dette må vurderes når
varme dekk kontrolleres.
Dekktrykkverdien som vises i
førerinformasjonen, viser det reelle
dekktrykket. Et nedkjølt dekk viser
en redusert verdi, noe som ikke
betyr luftlekkasje.
Dekktrykkovervåkings-
system
Dekktrykkovervåkingssystemet
(TPMS) kontrollerer trykket i alle fire
hjul en gang i minuttet når bilens
hastighet kommer over en viss
grense.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det
erstatter ikke det jevnlige
dekkvedlikeholdet som føreren
må sørge for.Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Merk
I land hvor dekktrykkovervåkingssy-
stemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod-
kjenningen av bilen er ugyldig.

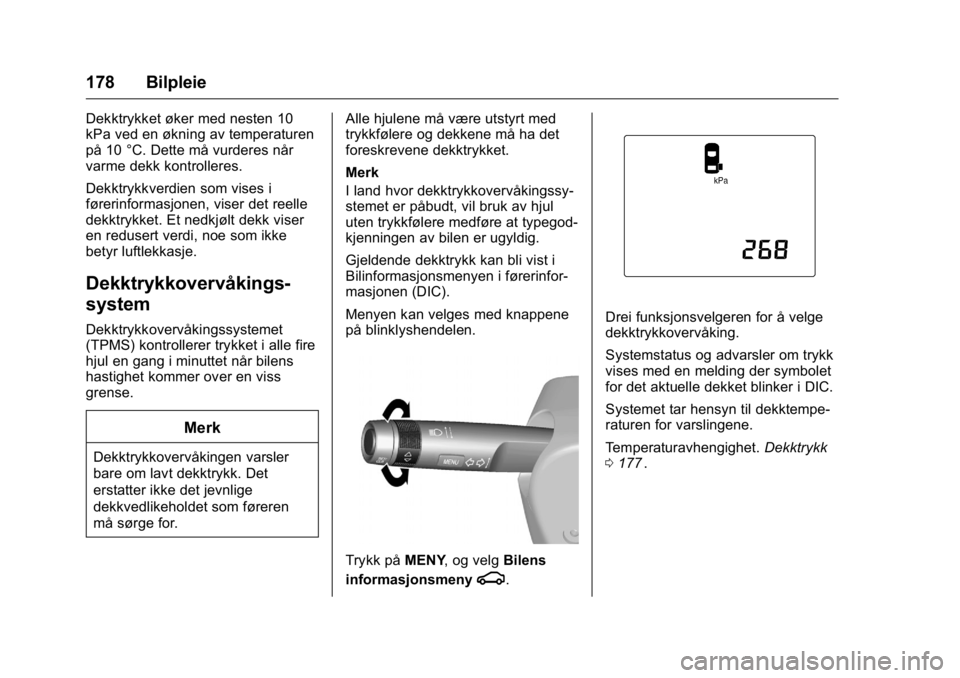

Gjeldende dekktrykk kan bli vist i
Bilinformasjonsmenyen i førerinfor-
masjonen (DIC).
Menyen kan velges med knappene
på blinklyshendelen.
Trykk på
MENY, og velg Bilens
informasjonsmeny
g.
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemstatus og advarsler om trykk
vises med en melding der symbolet
for det aktuelle dekket blinker i DIC.
Systemet tar hensyn til dekktempe-
raturen for varslingene.
Temperaturavhengighet. Dekktrykk
0 177
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 179

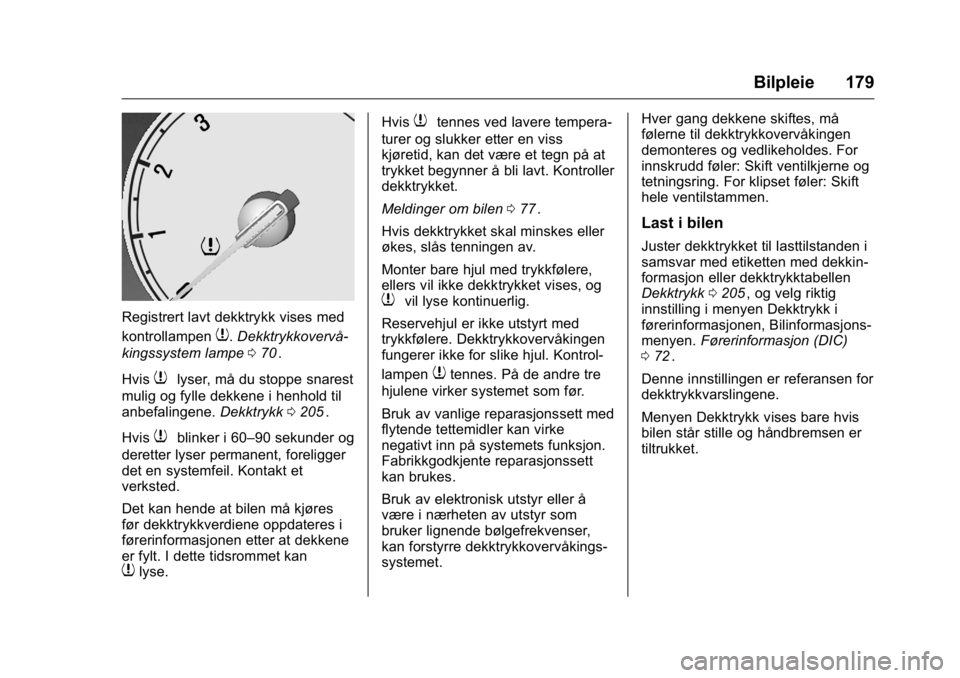

Registrert lavt dekktrykk vises med
kontrollampen
7.Dekktrykkovervå-
kingssystem lampe 070
ii.
Hvis
7lyser, må du stoppe snarest
mulig og fylle dekkene i henhold til
anbefalingene. Dekktrykk0205
ii.
Hvis
7blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et
verksted.
Det kan hende at bilen må kjøres
før dekktrykkverdiene oppdateres i
førerinformasjonen etter at dekkene
er fylt. I dette tidsrommet kan
7lyse. Hvis
7tennes ved lavere tempera-
turer og slukker etter en viss
kjøretid, kan det være et tegn på at
trykket begynner å bli lavt. Kontroller
dekktrykket.
Meldinger om bilen 077
ii.
Hvis dekktrykket skal minskes eller
økes, slås tenningen av.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
7vil lyse kontinuerlig.
Reservehjul er ikke utstyrt med
trykkfølere. Dekktrykkovervåkingen
fungerer ikke for slike hjul. Kontrol-
lampen
7tennes. På de andre tre
hjulene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke
negativt inn på systemets funksjon.
Fabrikkgodkjente reparasjonssett
kan brukes.
Bruk av elektronisk utstyr eller å
være i nærheten av utstyr som
bruker lignende bølgefrekvenser,
kan forstyrre dekktrykkovervåkings-
systemet. Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudd føler: Skift ventilkjerne og
tetningsring. For klipset føler: Skift
hele ventilstammen.
Last i bilen
Juster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin-
formasjon eller dekktrykktabellen
Dekktrykk
0205
ii, og velg riktig
innstilling i menyen Dekktrykk i
førerinformasjonen, Bilinformasjons-
menyen. Førerinformasjon (DIC)
0 72
ii.
Denne innstillingen er referansen for
dekktrykkvarslingene.
Menyen Dekktrykk vises bare hvis
bilen står stille og håndbremsen er
tiltrukket.
