OPEL KARL 2016 Manuel d'utilisation (in French)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
180 Soins du véhicule
7. Lors de la pose d'une ampouleneuve, engager les pattes dans
les logements du réflecteur.
8. Engager l'attache ressort.
9. Remettre le couvercle de protection du phare en place et
le refermer.
10. S'assurer que le couvercle de protection est placé correcte-
ment pour éviter toute fuite
d'eau et une importante
condensation.

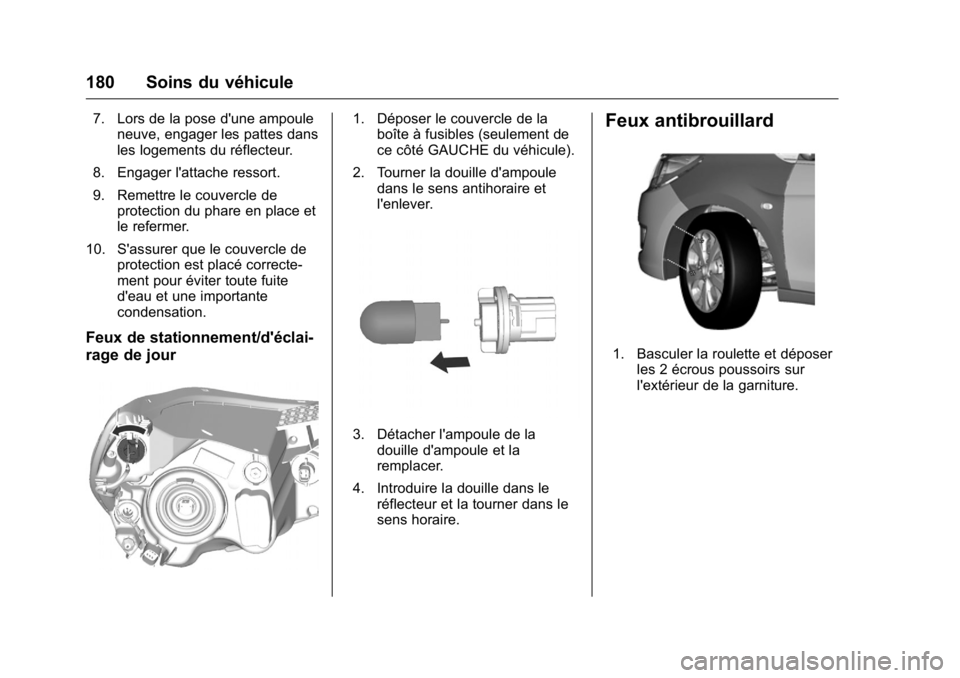

Feux de stationnement/d'éclai-
rage de jour
1. Déposer le couvercle de laboîte à fusibles (seulement de
ce côté GAUCHE du véhicule).
2. Tourner la douille d'ampoule dans le sens antihoraire et
l'enlever.
3. Détacher l'ampoule de ladouille d'ampoule et la
remplacer.
4. Introduire la douille dans le réflecteur et la tourner dans le
sens horaire.
Feux antibrouillard
1. Basculer la roulette et déposerles 2 écrous poussoirs sur
l'extérieur de la garniture.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 181

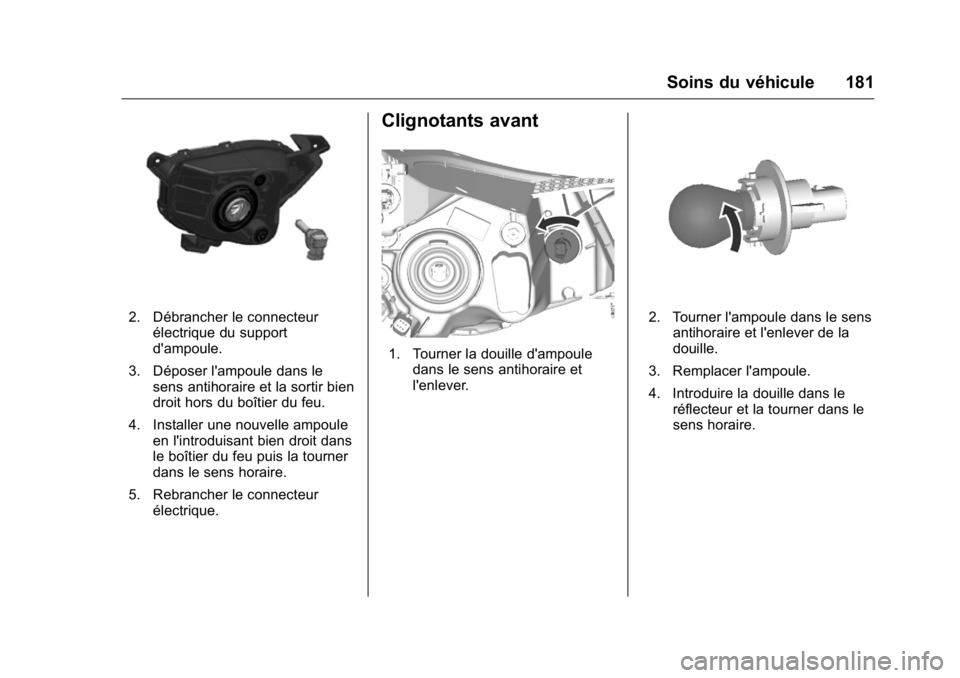

2. Débrancher le connecteurélectrique du support
d'ampoule.
3. Déposer l'ampoule dans le sens antihoraire et la sortir bien
droit hors du boîtier du feu.
4. Installer une nouvelle ampoule en l'introduisant bien droit dans
le boîtier du feu puis la tourner
dans le sens horaire.
5. Rebrancher le connecteur électrique.
Clignotants avant
1. Tourner la douille d'ampouledans le sens antihoraire et
l'enlever.
2. Tourner l'ampoule dans le sens
antihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflecteur et la tourner dans le
sens horaire.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
182 Soins du véhicule

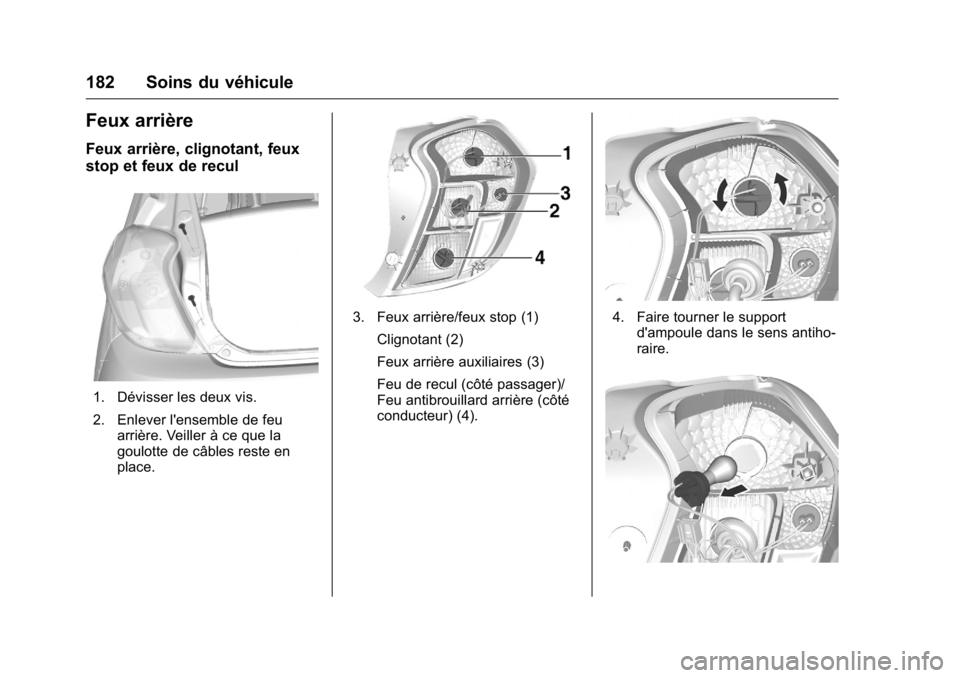

Feux arrière
Feux arrière, clignotant, feux
stop et feux de recul
1. Dévisser les deux vis.
2. Enlever l'ensemble de feuarrière. Veiller à ce que la
goulotte de câbles reste en
place.
3. Feux arrière/feux stop (1)
Clignotant (2)
Feux arrière auxiliaires (3)
Feu de recul (côté passager)/
Feu antibrouillard arrière (côté
conducteur) (4).4. Faire tourner le supportd'ampoule dans le sens antiho-
raire.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 183
5. Enlever le support d'ampoule.Pousser légèrement l'ampoule
dans la douille, la tourner dans
le sens antihoraire, l'enlever et
remplacer l'ampoule.
6. Introduire la douille d'ampoule dans l'ensemble de feu arrière
et la visser en place.
Brancher la fiche. Installer
l'ensemble de feu arrière dans
la carrosserie et serrer les vis.
Fermer les couvercles et les
encliqueter.
7. Mettre le contact, faire fonctionner et vérifier tous
les feux.

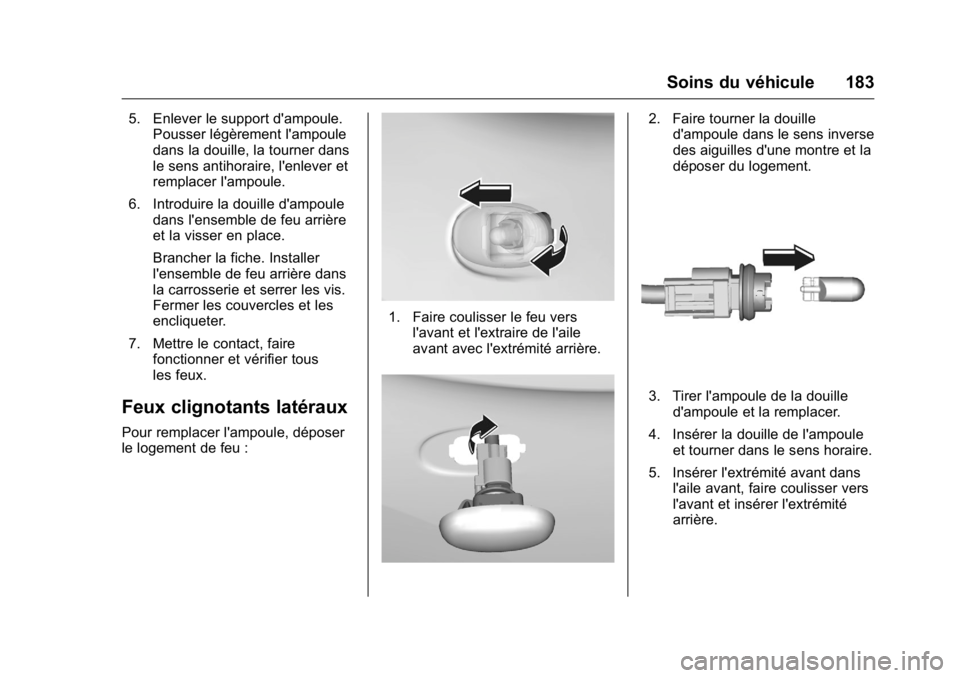

Feux clignotants latéraux
Pour remplacer l'ampoule, déposer
le logement de feu :
1. Faire coulisser le feu versl'avant et l'extraire de l'aile
avant avec l'extrémité arrière.
2. Faire tourner la douilled'ampoule dans le sens inverse
des aiguilles d'une montre et la
déposer du logement.
3. Tirer l'ampoule de la douille
d'ampoule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité avant dans l'aile avant, faire coulisser vers
l'avant et insérer l'extrémité
arrière.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
184 Soins du véhicule

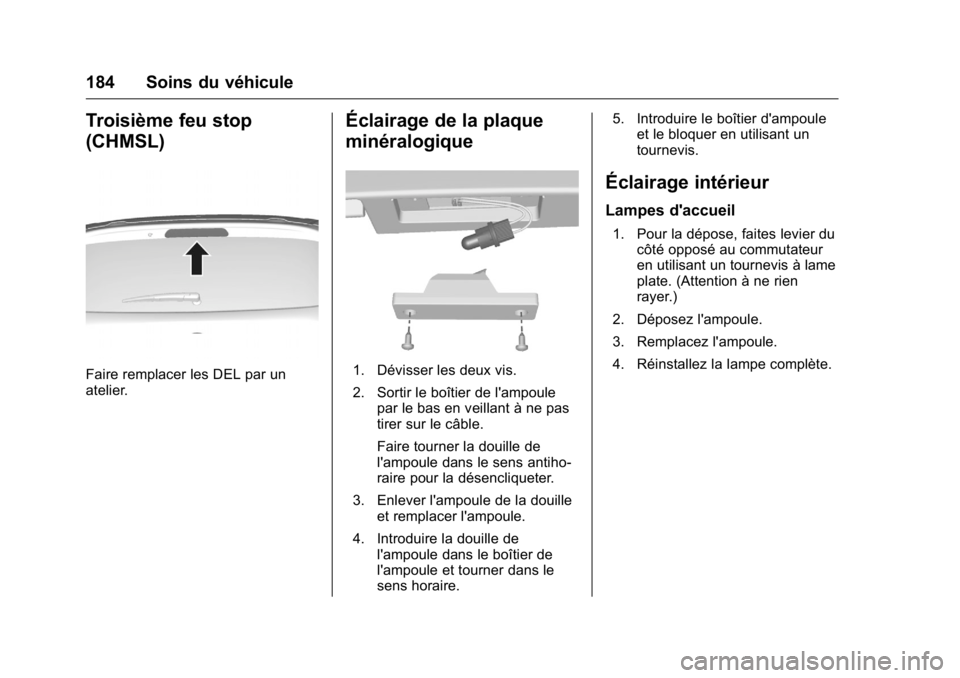

Troisième feu stop
(CHMSL)
Faire remplacer les DEL par un
atelier.
Éclairage de la plaque
minéralogique
1. Dévisser les deux vis.
2. Sortir le boîtier de l'ampoulepar le bas en veillant à ne pas
tirer sur le câble.
Faire tourner la douille de
l'ampoule dans le sens antiho-
raire pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.
4. Introduire la douille de l'ampoule dans le boîtier de
l'ampoule et tourner dans le
sens horaire. 5. Introduire le boîtier d'ampoule
et le bloquer en utilisant un
tournevis.
Éclairage intérieur
Lampes d'accueil
1. Pour la dépose, faites levier ducôté opposé au commutateur
en utilisant un tournevis à lame
plate. (Attention à ne rien
rayer.)
2. Déposez l'ampoule.
3. Remplacez l'ampoule.
4. Réinstallez la lampe complète.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 185

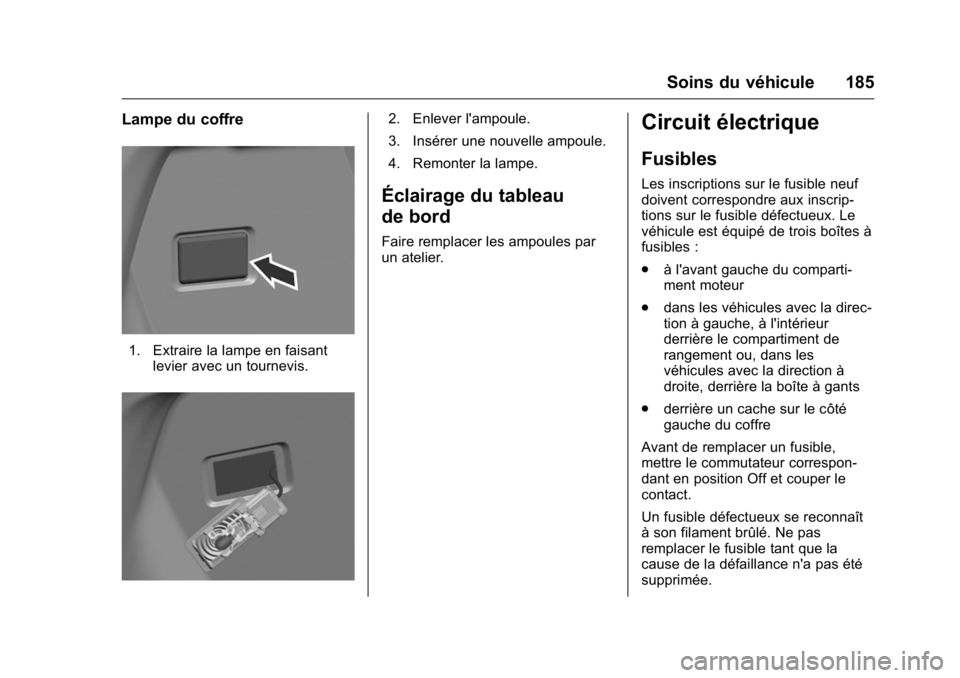

Lampe du coffre
1. Extraire la lampe en faisantlevier avec un tournevis.
2. Enlever l'ampoule.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau
de bord
Faire remplacer les ampoules par
un atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscrip-
tions sur le fusible défectueux. Le
véhicule est équipé de trois boîtes à
fusibles :
.à l'avant gauche du comparti-
ment moteur
. dans les véhicules avec la direc-
tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les
véhicules avec la direction à
droite, derrière la boîte à gants
. derrière un cache sur le côté
gauche du coffre
Avant de remplacer un fusible,
mettre le commutateur correspon-
dant en position Off et couper le
contact.
Un fusible défectueux se reconnaît
à son filament brûlé. Ne pas
remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
186 Soins du véhicule

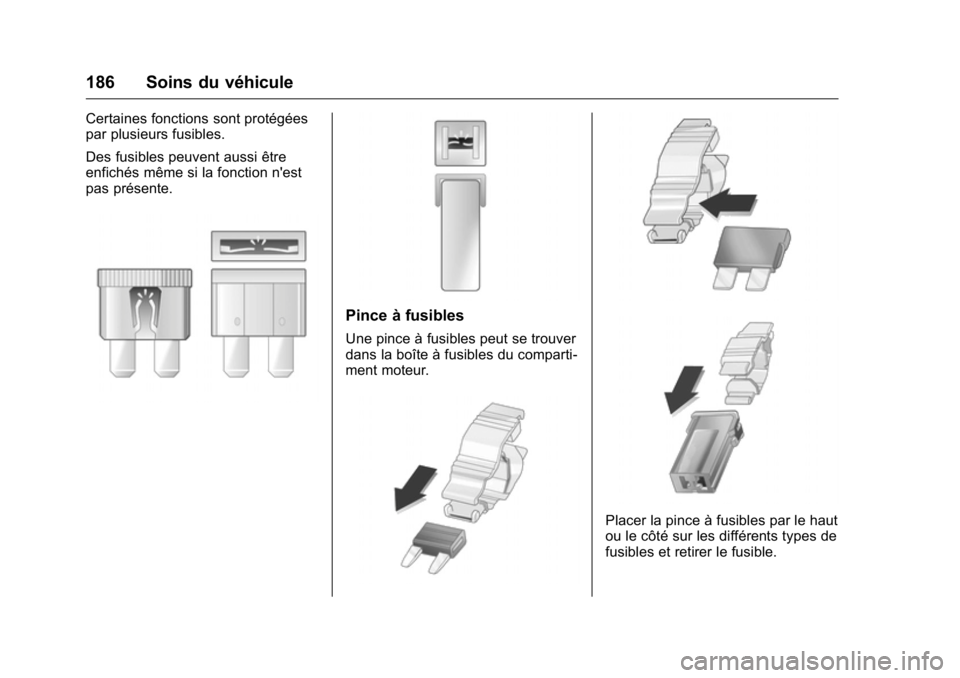

Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être
enfichés même si la fonction n'est
pas présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti-
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 187

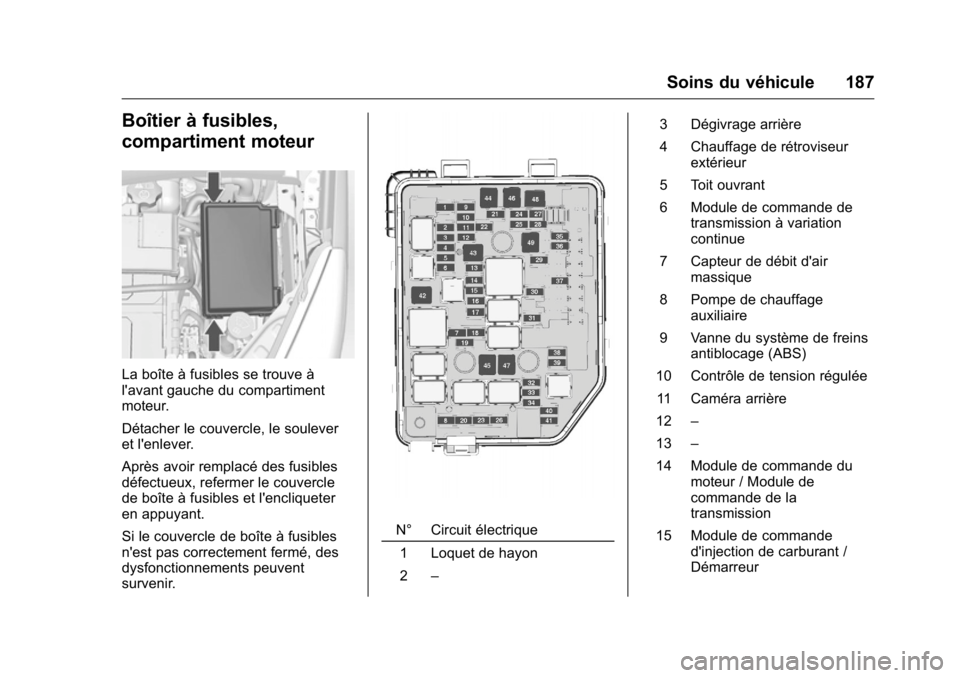

Boîtier à fusibles,
compartiment moteur
La boîte à fusibles se trouve à
l'avant gauche du compartiment
moteur.
Détacher le couvercle, le soulever
et l'enlever.
Après avoir remplacé des fusibles
défectueux, refermer le couvercle
de boîte à fusibles et l'encliqueter
en appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent
survenir.
N° Circuit électrique1 Loquet de hayon
2 – 3 Dégivrage arrière
4 Chauffage de rétroviseur
extérieur
5 Toit ouvrant
6 Module de commande de transmission à variation
continue
7 Capteur de débit d'air massique
8 Pompe de chauffage auxiliaire
9 Vanne du système de freins antiblocage (ABS)
10 Contrôle de tension régulée
11 Caméra arrière
12 –
13 –
14 Module de commande du moteur / Module de
commande de la
transmission
15 Module de commande d'injection de carburant /
Démarreur

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
188 Soins du véhicule

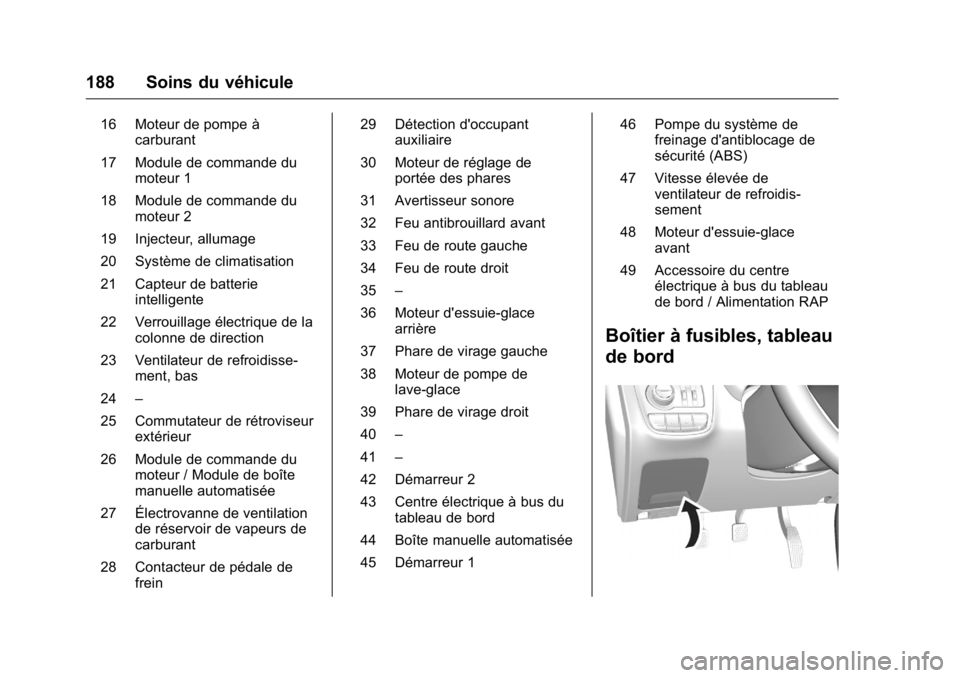

16 Moteur de pompe àcarburant
17 Module de commande du moteur 1
18 Module de commande du moteur 2
19 Injecteur, allumage
20 Système de climatisation
21 Capteur de batterie intelligente
22 Verrouillage électrique de la colonne de direction
23 Ventilateur de refroidisse- ment, bas
24 –
25 Commutateur de rétroviseur extérieur
26 Module de commande du moteur / Module de boîte
manuelle automatisée
27 Électrovanne de ventilation de réservoir de vapeurs de
carburant
28 Contacteur de pédale de frein 29 Détection d'occupant
auxiliaire
30 Moteur de réglage de portée des phares
31 Avertisseur sonore
32 Feu antibrouillard avant
33 Feu de route gauche
34 Feu de route droit
35 –
36 Moteur d'essuie-glace arrière
37 Phare de virage gauche
38 Moteur de pompe de lave-glace
39 Phare de virage droit
40 –
41 –
42 Démarreur 2
43 Centre électrique à bus du tableau de bord
44 Boîte manuelle automatisée
45 Démarreur 1 46 Pompe du système de
freinage d'antiblocage de
sécurité (ABS)
47 Vitesse élevée de ventilateur de refroidis-
sement
48 Moteur d'essuie-glace avant
49 Accessoire du centre électrique à bus du tableau
de bord / Alimentation RAP

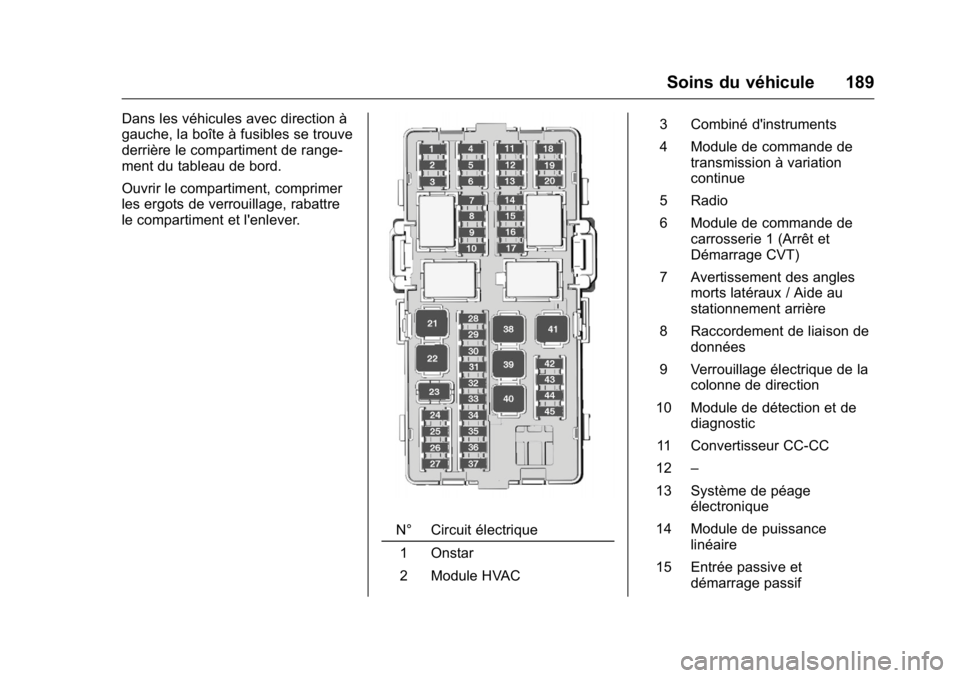

Boîtier à fusibles, tableau
de bord

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 189
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range-
ment du tableau de bord.
Ouvrir le compartiment, comprimer
les ergots de verrouillage, rabattre
le compartiment et l'enlever.
N° Circuit électrique1 Onstar
2 Module HVAC 3 Combiné d'instruments
4 Module de commande de
transmission à variation
continue
5 Radio
6 Module de commande de carrosserie 1 (Arrêt et
Démarrage CVT)
7 Avertissement des angles morts latéraux / Aide au
stationnement arrière
8 Raccordement de liaison de données
9 Verrouillage électrique de la colonne de direction
10 Module de détection et de diagnostic
11 Convertisseur CC-CC
12 –
13 Système de péage électronique
14 Module de puissance linéaire
15 Entrée passive et démarrage passif
