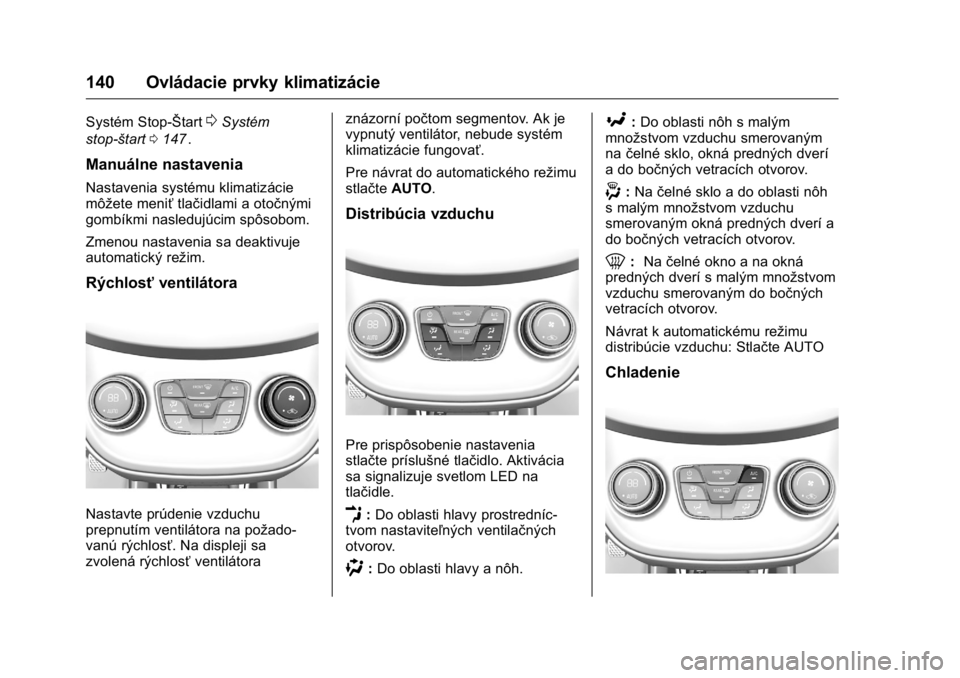

140 Ovládacie prvky klimatizácie
Systém Stop-Štart0Systém
stop-štart 0147
ii.
Manuálne nastavenia
Nastavenia systému klimatizácie
môžete meniť tlačidlami a otočnými
gombíkmi nasledujúcim spôsobom.
Zmenou nastavenia sa deaktivuje
automatický režim.
Rýchlosť ventilátora
Nastavte prúdenie vzduchu
prepnutím ventilátora na požado-
vanú rýchlosť. Na displeji sa
zvolená rýchlosť ventilátora znázorní počtom segmentov. Ak je
vypnutý ventilátor, nebude systém
klimatizácie fungovať.
Pre návrat do automatického režimu
stlačte
AUTO.
Distribúcia vzduchu
Pre prispôsobenie nastavenia
stlačte príslušné tlačidlo. Aktivácia
sa signalizuje svetlom LED na
tlačidle.
E:Do oblasti hlavy prostredníc-
tvom nastaviteľných ventilačných
otvorov.
): Do oblasti hlavy a nôh.
[:Do oblasti nôh s malým
množstvom vzduchu smerovaným
na čelné sklo, okná predných dverí
a do bočných vetracích otvorov.
-: Na čelné sklo a do oblasti nôh
s malým množstvom vzduchu
smerovaným okná predných dverí a
do bočných vetracích otvorov.
0: Na čelné okno a na okná
predných dverí s malým množstvom
vzduchu smerovaným do bočných
vetracích otvorov.
Návrat k automatickému režimu
distribúcie vzduchu: Stlačte AUTO
Chladenie
Page 142 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Ovládacie prvky klimatizácie 141
Stlačením A/C zapnite chladenie.
Aktivácia sa signalizuje svetlom
LED na tlačidle. Chladenie funguje
len vtedy, keďmotor beží a je
zapnutý ventilátor klimatizácie.
Opakovaným stlačením A/C vypnite
chladenie. Systém klimatizácie
ochladzuje a odvlhčuje (vysušuje)
vzduch, keď je vonkajšia teplota nad
určitou hodnotou. Preto sa môže
tvoriť kondenzácia odkvapkávajúca
zo spodku vozidla. Ak nepotrebujete
ochladzovať alebo vysušovať
vzduch, vypnite chladenie, aby ste
ušetrili palivo.
Aktivované chladenie môže deakti-
vovať automatické vypnutia motora
0Systém stop-štart 0147ii.
Systém recirkulácie vzduchu
Stlačením tlačidlaWaktivujte
režim recirkulácie vzduchu.
Aktivácia sa signalizuje svetlom
LED na tlačidle.
Opätovným stlačením tlačidla
W
režim recirkulácie vzduchu deakti-
vujete.
{Varovanie
V režime cirkulácie vzduchu je
obmedzená výmena čerstvého
vzduchu. Pri režime bez
chladenia sa vlhkosť vzduchu
zvyšuje, takže môže dôjsť k
zahmleniu okien zvnútra. Kvalita
vzduchu v interiéri sa zhoršuje,
takže cestujúci môžu pocítiť i
nevoľnosť.
V teplých a veľmi vlhkých podmien-
kach prostredia sa čelné sklo môže
zahmlievať z vonkajšej strany, keď
naň nasmerujete studený vzduch.
Ak sa čelné sklo orosí z vonkajšej
strany, zapnite stierač.
Maximálne chladenie
Na krátku dobu otvorte okná, aby sa
rýchlo vyvetral horúci vzduch.
. Zapnite chladenie AC.
. Zapnite systém recirkulácie
vzduchu
W.
. Stlačte tlačidlo distribúcie
vzduchu
E. .
Nastavte ovládací prvok teploty
na najchladnejšiu úroveň.
. Nastavte rýchlosť ventilátora na
najvyššiu úroveň.
. Otvorte všetky ventilačné otvory.
Page 143 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
142 Ovládacie prvky klimatizácie
Ventilačné otvory
Nastaviteľné vetracie
otvory
Počas chladenia musí byťotvorený
aspoň jeden ventilačný otvor, aby sa
na odparovači nevytvorila námraza
v dôsledku nedostatku pohybu
vzduchu.
Smer prúdenia vzduchu nastavte
natočením a naklopením lamiel. Ak
nepožadujete prietok vzduchu,
posuňte lišty smerom dovnútra pre
stredové otvory a von pre bočné otvory. Cez otvor uniká trochu
vzduchu, keď
je v zatvorenej
polohe.
{Varovanie
Nepripájajte žiadne predmety na
lamely vetracích otvorov. V
prípade nehody vzniká nebez-
pečie škody alebo úrazu.
Fixované ventilačné
otvory
Ďalšie ventilačné otvory sú umiest-
nené pod čelným oknom a oknami
dverí a v oblasti nôh. Tieto sú pevné
a nie je ich možné nastaviť.
Údržba
Otvory pre nasávanie
vzduchu
Otvory pre nasávanie vzduchu,
ktoré sa nachádzajú pred čelným
oknom, musíte udržiavať čisté kvôli
priechodnosti. Odstráňte všetky
listy, nečistoty alebo sneh.
Page 144 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

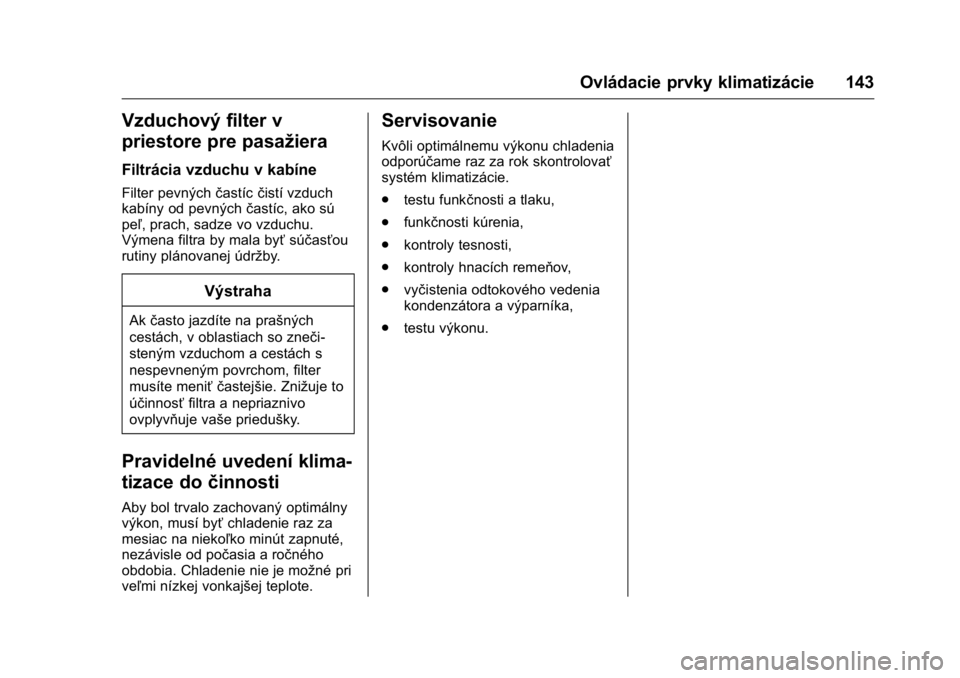

Ovládacie prvky klimatizácie 143
Vzduchový filter v
priestore pre pasažiera
Filtrácia vzduchu v kabíne
Filter pevnýchčastícčistí vzduch
kabíny od pevných častíc, ako sú
peľ, prach, sadze vo vzduchu.
Výmena filtra by mala byť súčasťou
rutiny plánovanej údržby.
Výstraha
Ak často jazdíte na prašných
cestách, v oblastiach so zneči-
steným vzduchom a cestách s
nespevneným povrchom, filter
musíte meniť častejšie. Znižuje to
účinnosť filtra a nepriaznivo
ovplyvňuje vaše priedušky.
Pravidelné uvedení klima-
tizace do činnosti
Aby bol trvalo zachovaný optimálny
výkon, musí byť chladenie raz za
mesiac na niekoľko minút zapnuté,
nezávisle od počasia a ročného
obdobia. Chladenie nie je možné pri
veľmi nízkej vonkajšej teplote.
Servisovanie
Kvôli optimálnemu výkonu chladenia
odporúčame raz za rok skontrolovať
systém klimatizácie.
. testu funkčnosti a tlaku,
. funkčnosti kúrenia,
. kontroly tesnosti,
. kontroly hnacích remeňov,
. vyčistenia odtokového vedenia
kondenzátora a výparníka,
. testu výkonu.
Page 145 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
144 Jazda a obsluha
Jazda a obsluha
Informácie o jazde
Kontrola nad vozidlom . . . . . . . . 144
Riadenie . . . . . . . . . . . . . . . . . . . . . . 145
Štartovanie a prevádzka
Zábeh nového vozidla . . . . . . . . 145
Polohy spínača zapaľo-vania . . . . . . . . . . . . . . . . . . . . . . . . 145
Štartovanie motora . . . . . . . . . . . 146
Ponechané napájanie príslu- šenstva (RAP) . . . . . . . . . . . . . . 147
Funkcia automatického štarto-
vania/vypínania motora . . . . . 147
Parkovanie . . . . . . . . . . . . . . . . . . . 149
Výfukové plyny
Výfukové plyny . . . . . . . . . . . . . . . 150
Katalyzátor . . . . . . . . . . . . . . . . . . . 150
Mechanická prevodovka
Mechanická prevodovka . . . . . . 151
Brzdy
Brzdy . . . . . . . . . . . . . . . . . . . . . . . . . 152
Protiblokovací brzdový systém (ABS) . . . . . . . . . . . . . . . 152
Parkovacia brzda . . . . . . . . . . . . . 153
Brzdový asistent . . . . . . . . . . . . . . 153 Asistent rozjazdu na
svahu (HSA) . . . . . . . . . . . . . . . . 153
Podvozkové systémy
Systém reguláciepreklzu (TCS) . . . . . . . . . . . . . . . 154
Elektronické riadenie stabi- lity (ESC) . . . . . . . . . . . . . . . . . . . 154
Systém detekcie objektov
Parkovací asistent (zadnýparkovací asistent) . . . . . . . . . . 157
Systémy asistenta vodiča
Systémy asistenta vodiča . . . . 158
Tempomat . . . . . . . . . . . . . . . . . . . . 158
Obmedzovač rýchlosti . . . . . . . . 160
Upozornenie na opustenie jazdného pruhu (LDW) . . . . . . 161
Palivo
Palivo (benzínové motory) . . . . 162
Doplňovanie paliva . . . . . . . . . . . 163
Spotreba paliva -emisie CO2 . . . . . . . . . . . . . . . . . 164
Informácie o jazde
Kontrola nad vozidlom
Nikdy nejazdite s vypnutým
motorom (neplatí počas
funkcie Autostop)
Mnoho zariadení v tomto stave
nefunguje (napr. posilňovač bŕzd,
posilňovač riadenia). Takáto jazda je
pre vás aj ostatných účastníkov
cestnej premávky veľmi nebez-
pečná.
Zvýšenie voľnobehu
Ak sa vyžaduje dobitie akumulátora
vozidla vzhľadom na jeho stav, musí
sa zvýšiť výkon generátora. Toto sa
dosiahne zvýšeným voľnobehom,
ktorý môže mať vyšší hluk.
Pedále
V oblasti pedálov vám pri zošliapnutí
pedálov ažna podlahu nesmie
prekážať žiadny koberec alebo
rohožka.
Používajte rohožky, ktoré dobre
sedia a sú na strane vodiča
zaistené príchytkami.
Page 146 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

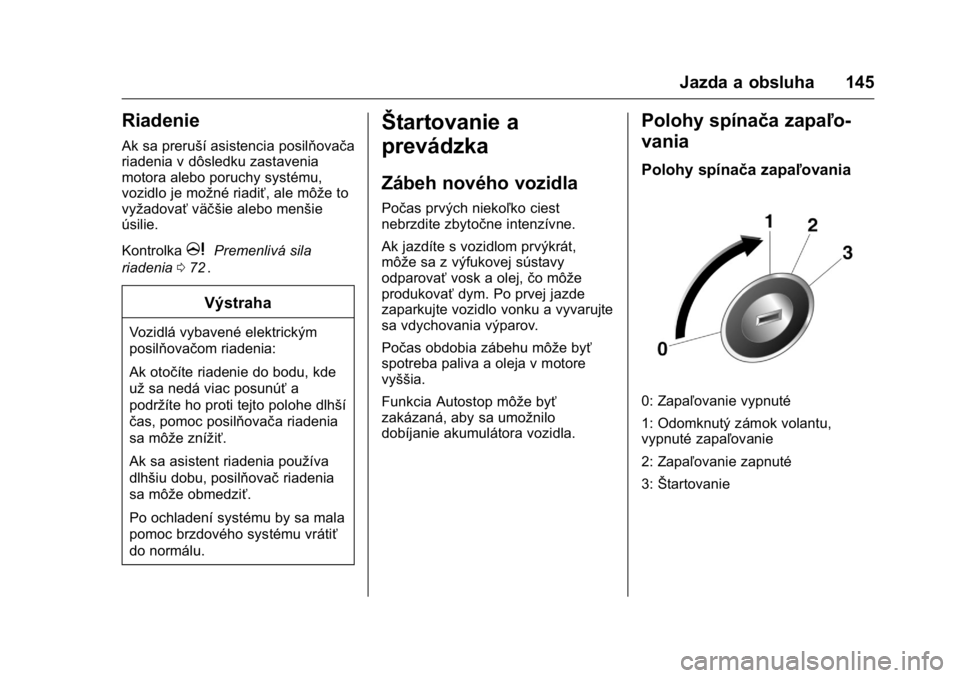

Jazda a obsluha 145
Riadenie
Ak sa preruší asistencia posilňovača
riadenia v dôsledku zastavenia
motora alebo poruchy systému,
vozidlo je možné riadiť, ale môže to
vyžadovaťväčšie alebo menšie
úsilie.
Kontrolka
mPremenlivá sila
riadenia 072
ii.
Výstraha
Vozidlá vybavené elektrickým
posilňovačom riadenia:
Ak otočíte riadenie do bodu, kde
už sa nedá viac posunúť a
podržíte ho proti tejto polohe dlhší
čas, pomoc posilňovača riadenia
sa môže znížiť.
Ak sa asistent riadenia používa
dlhšiu dobu, posilňovač riadenia
sa môže obmedziť.
Po ochladení systému by sa mala
pomoc brzdového systému vrátiť
do normálu.
Štartovanie a
prevádzka
Zábeh nového vozidla
Počas prvých niekoľko ciest
nebrzdite zbytočne intenzívne.
Ak jazdíte s vozidlom prvýkrát,
môže sa z výfukovej sústavy
odparovať vosk a olej, čo môže
produkovať dym. Po prvej jazde
zaparkujte vozidlo vonku a vyvarujte
sa vdychovania výparov.
Počas obdobia zábehu môže byť
spotreba paliva a oleja v motore
vyššia.
Funkcia Autostop môže byť
zakázaná, aby sa umožnilo
dobíjanie akumulátora vozidla.
Polohy spínača zapaľo-
vania
Polohy spínača zapaľovania
0: Zapaľovanie vypnuté
1: Odomknutý zámok volantu,
vypnuté zapaľovanie
2: Zapaľovanie zapnuté
3: Štartovanie
Page 147 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

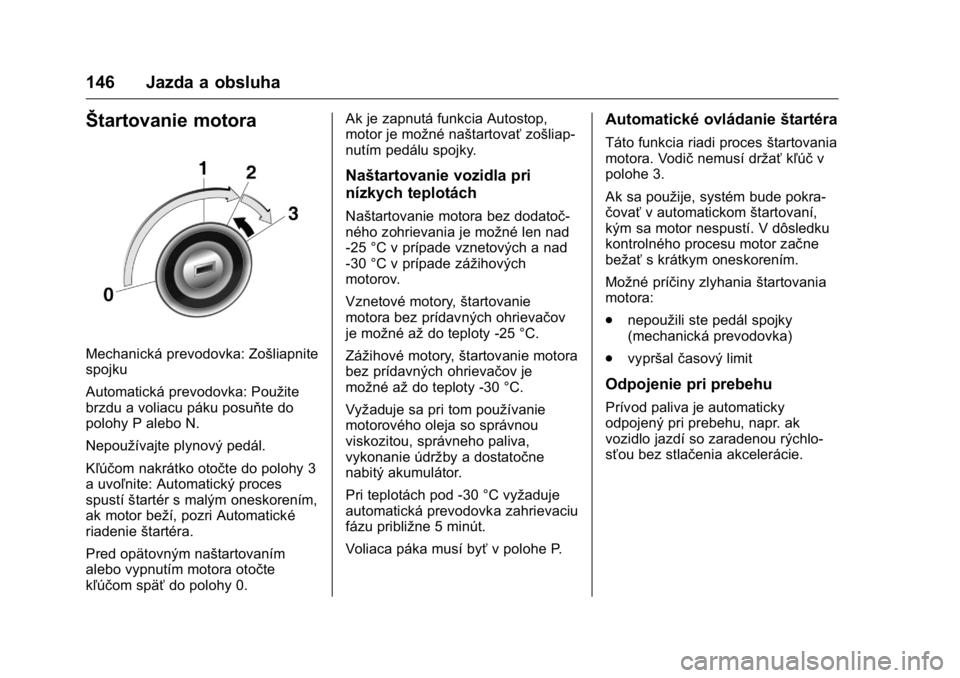

146 Jazda a obsluha
Štartovanie motora
Mechanická prevodovka: Zošliapnite
spojku
Automatická prevodovka: Použite
brzdu a voliacu páku posuňte do
polohy P alebo N.
Nepoužívajte plynový pedál.
Kľúčom nakrátko otočte do polohy 3
a uvoľnite: Automatický proces
spustíštartér s malým oneskorením,
ak motor beží, pozri Automatické
riadenie štartéra.
Pred opätovným naštartovaním
alebo vypnutím motora otočte
kľúčom späť do polohy 0. Ak je zapnutá funkcia Autostop,
motor je možné naštartovať
zošliap-
nutím pedálu spojky.
Naštartovanie vozidla pri
nízkych teplotách
Naštartovanie motora bez dodatoč-
ného zohrievania je možné len nad
-25 °C v prípade vznetových a nad
-30 °C v prípade zážihových
motorov.
Vznetové motory, štartovanie
motora bez prídavných ohrievačov
je možné až do teploty -25 °C.
Zážihové motory, štartovanie motora
bez prídavných ohrievačov je
možné až do teploty -30 °C.
Vyžaduje sa pri tom používanie
motorového oleja so správnou
viskozitou, správneho paliva,
vykonanie údržby a dostatočne
nabitý akumulátor.
Pri teplotách pod -30 °C vyžaduje
automatická prevodovka zahrievaciu
fázu približne 5 minút.
Voliaca páka musí byť v polohe P.
Automatické ovládanie štartéra
Táto funkcia riadi proces štartovania
motora. Vodič nemusí držaťkľúčv
polohe 3.
Ak sa použije, systém bude pokra-
čovať v automatickom štartovaní,
kým sa motor nespustí. V dôsledku
kontrolného procesu motor začne
bežať s krátkym oneskorením.
Možné príčiny zlyhania štartovania
motora:
. nepoužili ste pedál spojky
(mechanická prevodovka)
. vypršal časový limit
Odpojenie pri prebehu
Prívod paliva je automaticky
odpojený pri prebehu, napr. ak
vozidlo jazdí so zaradenou rýchlo-
sťou bez stlačenia akcelerácie.
Page 148 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

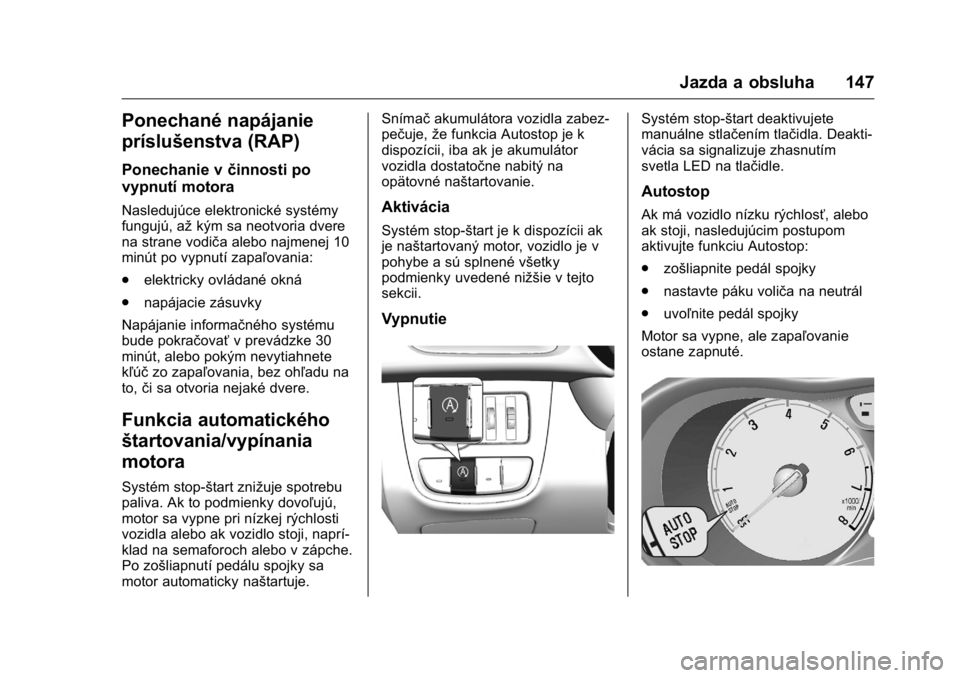

Jazda a obsluha 147
Ponechané napájanie
príslušenstva (RAP)
Ponechanie včinnosti po
vypnutí motora
Nasledujúce elektronické systémy
fungujú, až kým sa neotvoria dvere
na strane vodiča alebo najmenej 10
minút po vypnutí zapaľovania:
. elektricky ovládané okná
. napájacie zásuvky
Napájanie informačného systému
bude pokračovať v prevádzke 30
minút, alebo pokým nevytiahnete
kľúč zo zapaľovania, bez ohľadu na
to, či sa otvoria nejaké dvere.
Funkcia automatického
štartovania/vypínania
motora
Systém stop-štart znižuje spotrebu
paliva. Ak to podmienky dovoľujú,
motor sa vypne pri nízkej rýchlosti
vozidla alebo ak vozidlo stoji, naprí-
klad na semaforoch alebo v zápche.
Po zošliapnutí pedálu spojky sa
motor automaticky naštartuje. Snímač
akumulátora vozidla zabez-
pečuje, že funkcia Autostop je k
dispozícii, iba ak je akumulátor
vozidla dostatočne nabitý na
opätovné naštartovanie.
Aktivácia
Systém stop-štart je k dispozícii ak
je naštartovaný motor, vozidlo je v
pohybe a sú splnené všetky
podmienky uvedené nižšie v tejto
sekcii.
Vypnutie
Systém stop-štart deaktivujete
manuálne stlačením tlačidla. Deakti-
vácia sa signalizuje zhasnutím
svetla LED na tlačidle.
Autostop
Ak má vozidlo nízku rýchlosť, alebo
ak stoji, nasledujúcim postupom
aktivujte funkciu Autostop:
. zošliapnite pedál spojky
. nastavte páku voliča na neutrál
. uvoľnite pedál spojky
Motor sa vypne, ale zapaľovanie
ostane zapnuté.
Page 149 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
148 Jazda a obsluha
Funkciu Autostop signalizuje ručička
v polohe AUTOSTOP na
otáčkomere.
Počas aktívnej funkcie sa zachová
výkon kúrenia a bŕzd.
Podmienky funkcie Autostop
Systém stop-štart kontroluje,či sú
splnené všetky podmienky.
. Systém stop-štart nie je
manuálne deaktivovaný.
. Kapota je úplne zatvorená.
. Dvere na strane vodiča sú zatvo-
rené a bezpečnostný pás vodiča
je zapnutý.
. Akumulátor vozidla je dosta-
točne nabitý a je v dobrom
stave.
. Motor je zahriaty.
. Teplota chladiacej zmesi motora
nie je príliš vysoká.
. Teplota výfukových plynov
motora nie je príliš vysoká, napr.
po jazde s veľkým zaťažením
motora.
. Okolitá teplota nie je príliš nízka..
Výberom funkcie odstránenia
námrazy sa nezablokuje funkcia
Autostop.
. Klimatizácia umožňuje funkciu
Autostop.
. Brzdy majú dostatočný podtlak.
. Vozidlo sa pohlo od poslednej
aktivácie funkcie Autostop.
V opačnom prípade bude funkcia
obmedzená.
Funkcia Autostop nemusí byť k
dispozícii v dostatočnej miere, ak sa
teplota okolia blíži k bodu mrazu.
Určité nastavenia systému klimati-
zácie môžu brániť funkcii Autostop.
Viac podrobností nájdete v kapitole
o klimatizácii.
Okamžite po jazde po diaľnici môže
byť funkcia Autostop zablokovaná.
Zábeh nového vozidla
0Zábeh
nového vozidla 0145
ii. Ochrana proti vybitiu akumulátora
vozidla
Na zabezpečenie spoľahlivého
reštartovania motora je v systéme
stop-štart implementovaných
niekoľko prvkov zabraňujúcich
vybitiu akumulátora vozidla.
Opatrenia
šetriace energiu
Počas zapnutej funkcie Autostop sú
niektoré elektronické funkcie, ako
napríklad prídavný elektrický
ohrievač alebo vyhrievanie zadného
okna, vypnuté alebo sú v úspornom
režime. Rýchlosť ventilátora
systému klimatizácie je z dôvodu
úspory energie znížená.
Reštartovanie motora vodičom
Ak chcete reštartovať motor,
zošliapnite pedál spojky.
Naštartovanie motora indikuje
ručička v polohe voľnobežných
otáčok na otáčkomeri.
Ak sa páka voliča posunie z
neutrálu predtým, než sa uvoľní
pedál spojky, rozsvieti sa kontrolný
Page 150 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Jazda a obsluha 149
indikátor#alebo sa zobrazí ako
symbol v informačnom centre
vodiča.
Kontrolka
# 0Kontrolky 065ii.
Reštartovanie motora
systémom stop-štart
Ak chcete použiť automatický
reštart, páka voliča musí byť v
polohe neutrálu.
Ak počas zapnutej funkcie Autostop
nastane jedna z nasledujúcich
podmienok, motor sa automaticky
znovu spustí systémom stop-štart.
. Systém stop-štart je manuálne
deaktivovaný.
. Kapota je otvorená.
. Bezpečnostný pás vodiča nie je
zapnutý a dvere na strane
vodiča sú otvorené.
. Teplota motora je príliš nízka.
. Akumulátor vozidla je vybitý.
. Brzdy majú nedostatočný
podtlak.
. Vozidlo sa pohlo. .
Systém klimatizácie vyžaduje
naštartovanie motora.
. Klimatizácia sa zapne manuálne.
Ak nie je kapota úplne zatvorená, v
informačnom centre vodiča sa
zobrazí výstražná správa.
Ak je k výstupu napájania pripojený
dodatočný elektrický spotrebič,
napríklad CD prehrávač, počas
reštartovania môže nastať krátko-
dobý pokles energie.
Parkovanie
{Varovanie
. Neparkujte vozidlo na ľahko
horľavom povrchu. Vysoká
teplota výfukového systému
môže spôsobiť vzplanutie
povrchu.
. Vždy zatiahnite parkovaciu
brzdu. Parkovaciu brzdu
zaťahujte bez stlačenia
uvoľňovacieho tlačidla. Na
svahu smerujúcom nahor
alebo nadol ju zatiahnite čo
(pokračovanie)
Varovanie (pokračovanie)
možno najpevnejšie.
Súčasne zošliapnite
brzdový pedál, aby sa
znížila vyvíjaná prevádz-
ková sila.
. Vypnite motor.
. Ak vozidlo stojí na
vodorovnom povrchu alebo
na svahu smerujúcom
nahor, pred vytiahnutím
kľúča zo zapaľovania
zaraďte prvý prevodový
stupeň. Na svahu smerom
nahor natočte predné kolesá
smerom od obrubníka.
Ak vozidlo stoji na svahu
smerujúcom nadol, pred
vytiahnutím kľúča zo
zapaľovania zaraďte
spiatočku. Natočte predné
kolesá smerom k obrubníku.
. Zatvorte okná a
strešné okno.
(pokračovanie)
