OPEL KARL 2016 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 234, veľkosť PDF: 5.96 MB
Page 171 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
170 Starostlivosťo vozidlo
viečko. Nechajte skontrolovať
koncentráciu chladiacej kvapaliny a
odstrániťpríčinu úniku chladiacej
kvapaliny v servise.
Kvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom prostriedku na
umývanie okien, ktorý obsahuje
nemrznúcu kvapalinu.
Výstraha
Iba kvapalina ostrekovača s
dostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu
teploty.
Ak použijete kvapalinu do ostre-
kovačov, ktorá obsahuje izopro-
panol, môžu sa poškodiť
vonkajšie svetlomety.
Brzdy
V prípade dosiahnutia minimálnej
hrúbky brzdového obloženia budete
počas brzdenia počuť pískanie.
V jazde môžete pokračovať, ale
nechajte čo možno najskôr vymeniť
brzdové obloženie.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne inten-
zívne počas niekoľkých jázd.
Brzdová kvapalina
{Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Zabráňte kontaktu s
očami, pokožkou, textíliami a
natretými povrchmi.
Brzdová kvapalina musí byť medzi
značkami MINaMAX.
Ak je hladina kvapaliny pod značkou
MIN, vyhľadajte pomoc v servise.
Page 172 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 171
Brzdová a spojková kvapalina.
Odporúčané kvapaliny a mazivá
0208
ii.
Akumulátor
Akumulátor vozidla je bezúdržbový
za predpokladu, že charakter jazdy
umožní dostatočné nabitie akumulá-
tora. Jazda na krátke vzdialenosti a
časté štartovania môžu vybiť
akumulátor. Nepoužívajte elektro-
spotrebiče, ktoré nutne nepotre-
bujete.
Batérie nepatria do domáceho
odpadu. Musia sa zlikvidovať vo
vhodnej recyklačnej zberni.
Ak necháte vozidlo zaparkované po
dobu dlhšiu než štyri týždne, môže
dôjsť k vybitiu akumulátora. Odpojte
svorku od záporného vývodu
akumulátoru vozidla. Pred pripojovaním alebo odpojo-
vaním akumulátora vozidla sa
uistite,
že je vypnuté zapaľovanie.
Výmena akumulátora vozidla
Poznámka
Akékoľvek nedodržanie podmienok
uvedených v tomto odseku môže
zapríčiniť dočasnú deaktiváciu
systému stop-štart.
Ak vymieňate akumulátor vozidla,
uistite sa, že nie sú otvorené žiadne
vetracie otvory v blízkosti kladného
pólu. Ak je v tejto oblasti otvorený
vetrací otvor, musíte ho uzavrieť
zátkou a otvoriť vetrací otvor v
blízkosti záporného pólu.
Vo vozidlách s akumulátorom AGM
(absorpčná sklenená tkanina) dbajte
na to, aby bola vymenená batéria
taktiež batéria AGM.
Odporúčame použiť originálny
akumulátor pre vozidlá značky Opel. Poznámka
Použitie iného akumulátora s AGM
ako je originálny akumulátor pre
vozidlá značky Opel môže zapríčiniť
zníženie funkčnosti systému
stop-štart.
Odporúčame, aby ste akumulátor
vozidla nechali vymeniť
v odbornom
servise. Systém Stop-Štart. Systém
stop-štart 0147
ii.
Nabíjanie akumulátora vozidla
{Varovanie
Ak pri nabíjaní batérie vo vozidle
so systémom stop-štart používate
nabíjačku, uistite sa, že napätie
neprekročí hodnotu 14,6 voltov. V
opačnom prípade sa môže
poškodiť akumulátor vozidla.
Štartovanie pomocou štartovacích
káblov 0201
ii.
Page 173 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
172 Starostlivosťo vozidlo
Výstražnýštítok
Význam symbolov:
.
Zákaz iskrenia, otvoreného
plameňa a fajčenia.
. Vždy si zakryte oči. Výbušné
plyny môžu spôsobiť slepotu
alebo zranenia.
. Uchovávajte akumulátor vozidla
mimo dosahu detí.
. Akumulátor vozidla obsahuje
kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
. Ďalšie informácie nájdete v
používateľskej príručke. .
V okolí akumulátora vozidla sa
môžu nachádzať výbušné plyny.
Výmena lišty stierača
Lišty stieračovčelného okna
Nadvihnite rameno stierača. Stlačte
uvoľňovaciu páčku a odpojte
stieraciu lištu.
Nasaďte lištu stierača jemne naklo-
nenú do ramena stierača a zatlačte,
pokým nezapadne.
Opatrne sklopte rameno stierača.
Lišta stierača zadného okna
Nadvihnite rameno stierača. Stlačte
lištu stierača, mierne naklonenú na
rameno stierača, smerom nadol,
pokým nezapadne.
Pripojte lištu stierača, mierne naklo-
nenú na rameno stierača a zatlačte
ju, pokým nezapadne.
Opatrne sklopte rameno stierača.
Page 174 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 173
Výmenažiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu!
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite zapaľo-
vanie. Zapnite svetlá a skontro-
lujte ich.
Predné svetlomety a
parkovacie svetlá
Stretávacie svetlá a diaľkové
svetlo
1. Na ľavej strane vozidla otočte a
vytiahnite plniacu trubičku z
nádržky na kvapalinu do ostre-
kovača čelného okna.
2. Odmontujte kryt poistkovej
skrinky (len na tejto ĽAVEJ
strane vozidla).
Page 175 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
174 Starostlivosťo vozidlo
3. Stlačte spolu obe svorky a
odpojte konektor od žiarovky.
4. Odstráňte ochranný kryt.
5. Stlačte pružinovú sponu a
odpojte ju.
6. Vytiahnite žiarovku z telesa
reflektora.
7. Pri inštalovaní novej žiarovky
dbajte na to, aby výčnelky
správne zapadali do osadenia
na reflektore.
8. Nasaďte pružinovú sponu.
9. Nasaďte ochranný kryt svetlo- metu na svoje miesto a
zavrite ho. 10. Uistite sa,
že je ochranný kryt
nasadený správne, aby
nedochádzalo k presakovaniu
vody a tvorbe silnej konden-
zácie.
Parkovacie svetlo/svetlo pre
jazdu cez deň
1. Odmontujte kryt poistkovej
skrinky (len na tejto ĽAVEJ
strane vozidla).
2. Otočte držiakom žiarovky
doľava a vyberte ho.
Page 176 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 175
3. Odpojtežiarovku od držiaka
žiarovky a vymeňte ju.
4. Vložte objímku žiarovky do
reflektora a otočte ňou
doprava.
Hmlové svetlá
1. Otočte koleso a odskrutkujte 2 prítlačné matice na vonkajšej
strane obruby kolesa.
2. Odpojte elektrický konektor z
držiaka žiarovky.
3. Odskrutkujte zostavu žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju priamym
pohybom zo svetla.
4. Nainštalujte novú zostavu žiarovky priamo do svetla a
otočte ňou v smere hodinových
ručičiek.
5. Znovu pripojte elektrický konektor.
Page 177 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
176 Starostlivosťo vozidlo
Predné ukazovatele
smeru
1. Otočte držiakomžiarovky
doľava a vyberte ho.
2. Otáčajte žiarovkou doľava a
vyberte ju z objímky žiarovky.
3. Vymeňte žiarovku.
4. Vložte objímku žiarovky do
reflektora a otočte ňou
doprava.
Zadné svetlá
Zadné svetlá, smerovky,
brzdové svetlá a svetlo pri
cúvaní
1. Odskrutkujte obidve skrutky.
2. Zložte zostavu zadných svetiel.
Dbajte, aby izolácia kábla
zostala na mieste.
Page 178 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

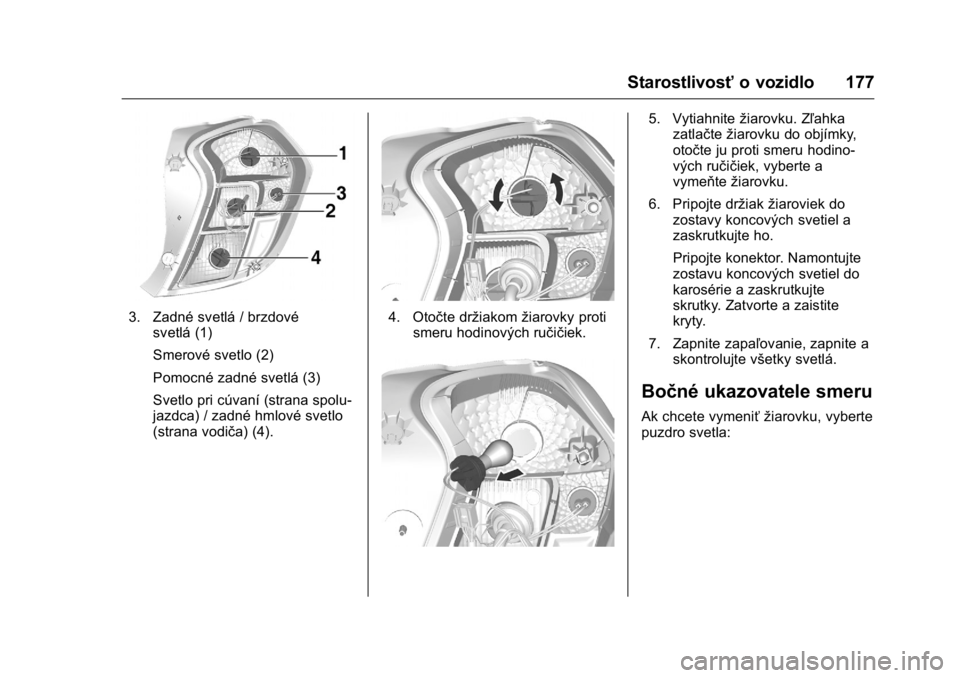

Starostlivosťo vozidlo 177
3. Zadné svetlá / brzdové
svetlá (1)
Smerové svetlo (2)
Pomocné zadné svetlá (3)
Svetlo pri cúvaní (strana spolu-
jazdca) / zadné hmlové svetlo
(strana vodiča) (4).4. Otočte držiakom žiarovky proti
smeru hodinových ručičiek.
5. Vytiahnite žiarovku. Zľahka
zatlačte žiarovku do objímky,
otočte ju proti smeru hodino-
vých ručičiek, vyberte a
vymeňte žiarovku.
6. Pripojte držiak žiaroviek do
zostavy koncových svetiel a
zaskrutkujte ho.
Pripojte konektor. Namontujte
zostavu koncových svetiel do
karosérie a zaskrutkujte
skrutky. Zatvorte a zaistite
kryty.
7. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Bočné ukazovatele smeru
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
Page 179 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
178 Starostlivosťo vozidlo

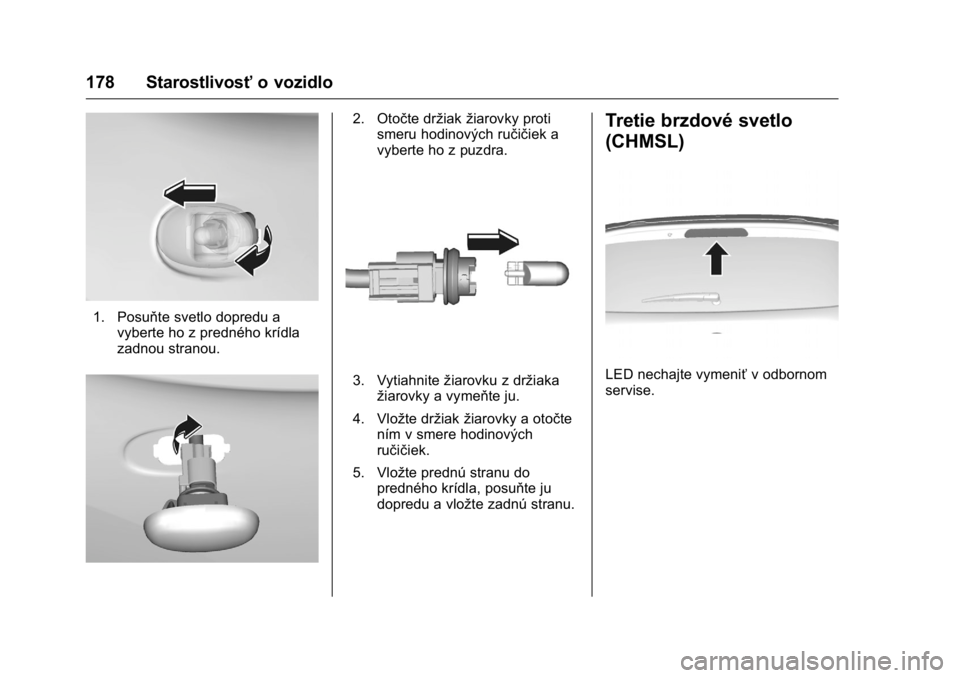

1. Posuňte svetlo dopredu a
vyberte ho z predného krídla
zadnou stranou.
2. Otočte držiak žiarovky proti
smeru hodinových ručičiek a
vyberte ho z puzdra.
3. Vytiahnite žiarovku z držiaka
žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte
ním v smere hodinových
ručičiek.
5. Vložte prednú stranu do predného krídla, posuňte ju
dopredu a vložte zadnú stranu.
Tretie brzdové svetlo
(CHMSL)
LED nechajte vymeniť v odbornom
servise.
Page 180 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Starostlivosťo vozidlo 179

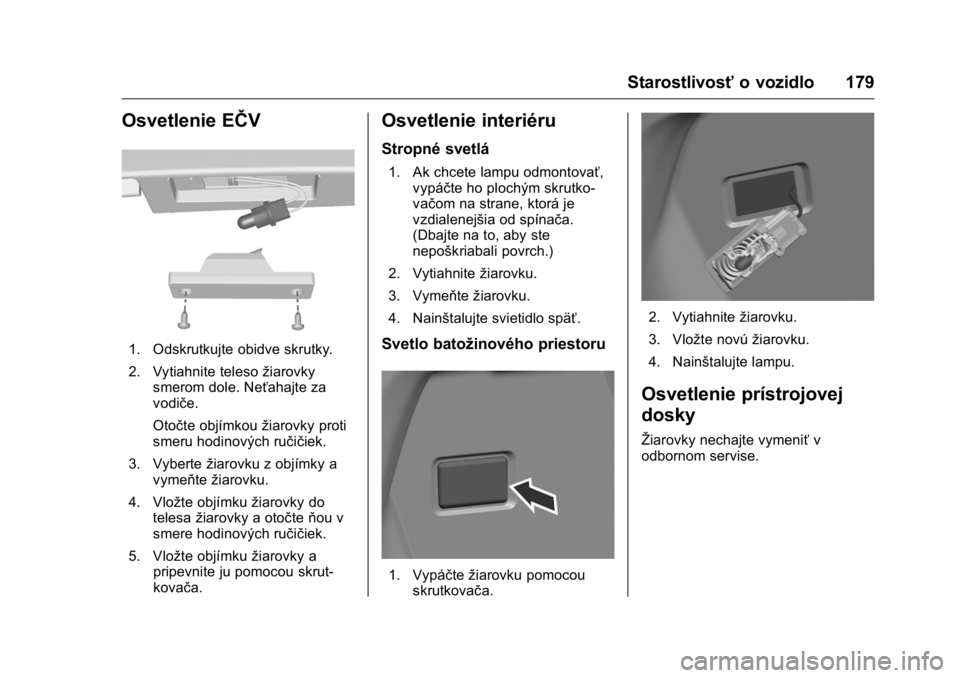

Osvetlenie EŜŦV
1. Odskrutkujte obidve skrutky.
2. Vytiahnite teleso žiarovky
smerom dole. Neťahajte za
vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z objímky a
vymeňte žiarovku.
4. Vložte objímku žiarovky do
telesa žiarovky a otočte ňou v
smere hodinových ručičiek.
5. Vložte objímku žiarovky a
pripevnite ju pomocou skrut-
kovača.
Osvetlenie interiéru
Stropné svetlá
1. Ak chcete lampu odmontovať,
vypáčte ho plochým skrutko-
vačom na strane, ktorá je
vzdialenejšia od spínača.
(Dbajte na to, aby ste
nepoškriabali povrch.)
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte svietidlo späť.
Svetlo batožinového priestoru
1. Vypáčte žiarovku pomocou
skrutkovača.
2. Vytiahnite žiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte lampu.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.
