OPEL KARL 2016 Uporabniški priročnik

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
50 Sedeži in varnostni sistemi

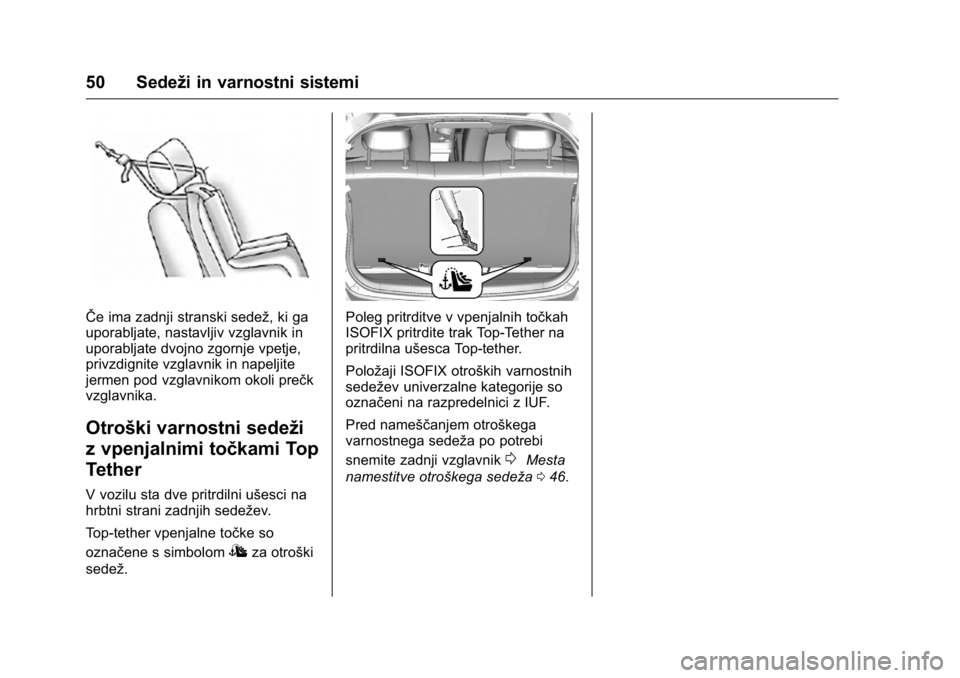

ŜŦe ima zadnji stranski sedež, ki ga
uporabljate, nastavljiv vzglavnik in
uporabljate dvojno zgornje vpetje,
privzdignite vzglavnik in napeljite
jermen pod vzglavnikom okoli prečk
vzglavnika.
Otroški varnostni sedeži
z vpenjalnimi točkami Top
Tether
V vozilu sta dve pritrdilni ušesci na
hrbtni strani zadnjih sedežev.
Top-tether vpenjalne točke so
označene s simbolom
Iza otroški
sedež.
Poleg pritrditve v vpenjalnih točkah
ISOFIX pritrdite trak Top-Tether na
pritrdilna ušesca Top-tether.
Položaji ISOFIX otroških varnostnih
sedežev univerzalne kategorije so
označeni na razpredelnici z IUF.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik
0Mesta
namestitve otroškega sedeža 046.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Shranjevanje 51
Shranjevanje
Prostori za spravljanje
Prostori za spravljanje . . . . . . . . . 51
Prostori za spravljanje varmaturni plošči . . . . . . . . . . . . . . 51
Predal za rokavice . . . . . . . . . . . . . 52
Držala za pijačo . . . . . . . . . . . . . . . 52
Lokacije prostorov za prtljago /
tovor
Prtljažnik . . . . . . . . . . . . . . . . . . . . . . . 52
Dodatni prostori za spravljanje
Prtljažnik/talno pokrivalo prtlja- žnika . . . . . . . . . . . . . . . . . . . . . . . . . 55
Prikladna mreža . . . . . . . . . . . . . . . 55
Opozorilni trikotnik . . . . . . . . . . . . . 55
Pribor za prvo pomoč . . . . . . . . . . 56
Informacije o dovoljeni obtežbi
vozila
Informacije o dovoljeni obtežbi
vozila . . . . . . . . . . . . . . . . . . . . . . . . . 56
Prostori za sprav-
ljanje
{Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. ŜŦe tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Prostori za spravljanje v
armaturni plošči
Predal je namenjen manjšim
predmetom.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
52 Shranjevanje
Predal za rokavice
V predalu je prostor za shranjevanje
tega priročnika za uporabo. Poteg-
nite ročico in odprite predal. Med
vožnjo mora biti predal zaprt.
Držala za pijačo
Držalo za pijačo je v sredinski
konzoli.
Lokacije prostorov za
prtljago / tovor
Prtljažnik
Povečanje prtljažnikaSvarilo
Preden prepognete sedežno klop,
jo najprej položite dol.
ŜŦe tega ne upoštevate, se lahko
sedežna klop poškoduje.
1. Naslonjalo za glavo potegnite navzgor in ga odstranite tako,
da pritisnete obe zaponki.
Opomba
Sprednji sedež pomaknite naprej,
njegovo naslonjalo pa v pokončni
položaj, da boste imeli dovolj
prostora za premik sedežne klopi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Shranjevanje 53

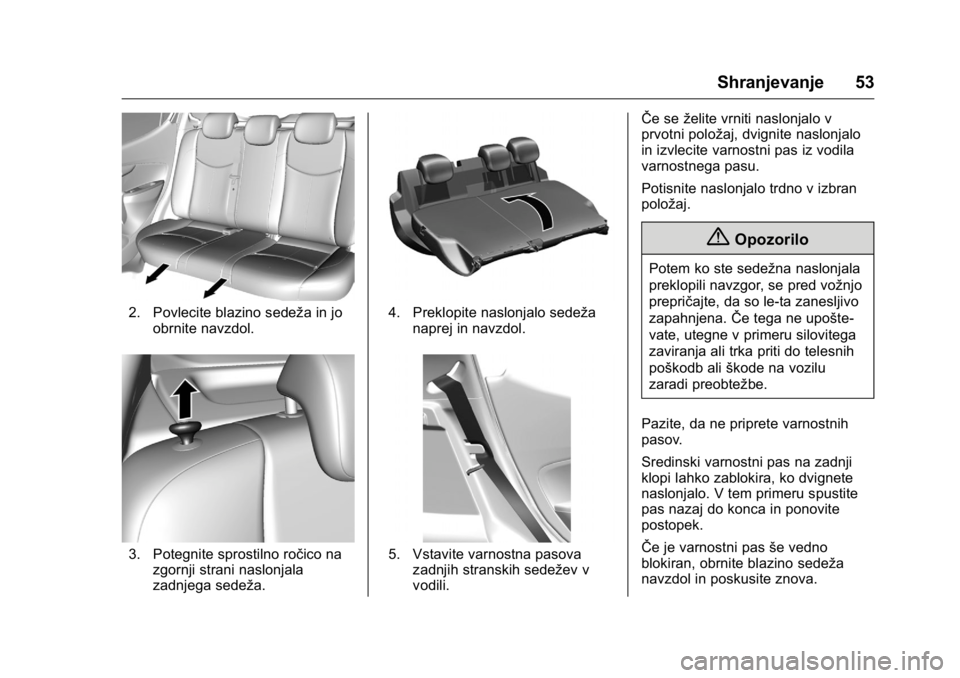

2. Povlecite blazino sedeža in joobrnite navzdol.
3. Potegnite sprostilno ročico nazgornji strani naslonjala
zadnjega sedeža.
4. Preklopite naslonjalo sedežanaprej in navzdol.
5. Vstavite varnostna pasovazadnjih stranskih sedežev v
vodili. ŜŦe se
želite vrniti naslonjalo v
prvotni položaj, dvignite naslonjalo
in izvlecite varnostni pas iz vodila
varnostnega pasu.
Potisnite naslonjalo trdno v izbran
položaj.
{Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. ŜŦe tega ne upošte-
vate, utegne v primeru silovitega
zaviranja ali trka priti do telesnih
poškodb ali škode na vozilu
zaradi preobtežbe.
Pazite, da ne priprete varnostnih
pasov.
Sredinski varnostni pas na zadnji
klopi lahko zablokira, ko dvignete
naslonjalo. V tem primeru spustite
pas nazaj do konca in ponovite
postopek.
ŜŦe je varnostni pas še vedno
blokiran, obrnite blazino sedeža
navzdol in poskusite znova.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
54 Shranjevanje
Za vrnitev blazine sedežne klopi
premaknite zadnji del sedežne
blazine v prvotni položaj. Pri tem
pazite, da zaklepi varnostnih pasov
niso zviti ali zataknjeni pod blazino.
Nato potisnite sprednji del sedežne
blazine navzdol, da se zaskoči.
Svarilo
Pri vračanju naslonjala v
pokončen položaj potisnite
zaklepe in varnostne pasove med
naslonjalo in sedežno blazino.
Pazite, da se zaklepi in varnostni
pasovi ne zataknejo pod sedežno
blazino.
Varnostni pasovi naj bodo na
ustreznem mestu in ne smejo biti
zviti ali zataknjeni pod naslo-
njalom.
Opomba: Prtljažni prostor
vsebuje vso opremo, ki jo je pri
izdelavi vozila namestil proizva-
jalec (rezervno kolo, dvigalka,
itd.). Drugi dodatki, ki niso vgrajeni ali so zgolj opcijski, npr.
pribor za prvo pomoč
ali gasilnik,
niso upoštevani.
ŜŦe je proizvajalec vgradil
posebno opremo, ki omogoča
največjo prostornino natova-
rjanja, npr. zložljiv ali odstranljiv
zadnji sedež ali naslonjalo, so
mere prilagojene v skladu z
naslednjimi omejitvami natova-
rjanja.
Omejitev natovarjanja spredaj:
zadnja stran naslonjala sedežev, ki
meji na prtljažni prostor in je nastav-
ljena za normalno vožnjo ali položaj
sedenja, kot je določil proizvajalec,
in/ali zloženi zadnji sedeži; zloženi
ali odstranjeni zadnji sedeži in/ali
naslonjalo, z omejitvijo natovarjanja
spredaj nad naslonjalom, ki se
navpično dotika zadnje strani naslo-
njala sprednjega sedeža ter višina
natovarjanja, ki je omejena s
stropno oblogo.
Za odstranitev sedala zadnjega
sedeža potisnite tečaja v smeri
puščice.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Shranjevanje 55
Dodatni prostori za
spravljanje
Prtljažnik/talno pokrivalo
prtljažnika
Prekrivalo tovornega prostora
Polica služi za odlaganje manjših
predmetov ali za zakrivanje
predmetov v prtljažniku.
ŜŦe potrebujete polico, obesite obe
zanki v pritrdilni točki vrat prtlja-
žnika.
Kadar police ne potrebujete, jo
lahko spravite za zadnje sedeže.Opomba
Nepravilno nameščeno talno pokri-
valo lahko povzroča rožljanje in
obrabljanje v stiku z zadnjim
sedežem.
Svarilo
Ne odlagajte težkih predmetov na
polico.
Pokrivalo prtljažnika za lažje
nameščanje in odstranjevanje
obrnite, saj je večje od odprtine
vrat prtljažnika.
Prikladna mreža
Manjše predmete lahko prevažate v
opcijsko dobavljivi prikladni mreži za
prtljago.
Mrežo namestite tako, da zataknete
zanke mreže v sidrišča na zadnji
steni.
Svarilo
Prikladna mreža je namenjena le
za lažji tovor. V njej ne prevažajte
težkih predmetov.
Opozorilni trikotnik
Komplet za popravilo pnevmatik
Škatlo z orodjem vozila spravite v
prostor za shranjevanje pod talno
oblogo prtljažnika.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
56 Shranjevanje

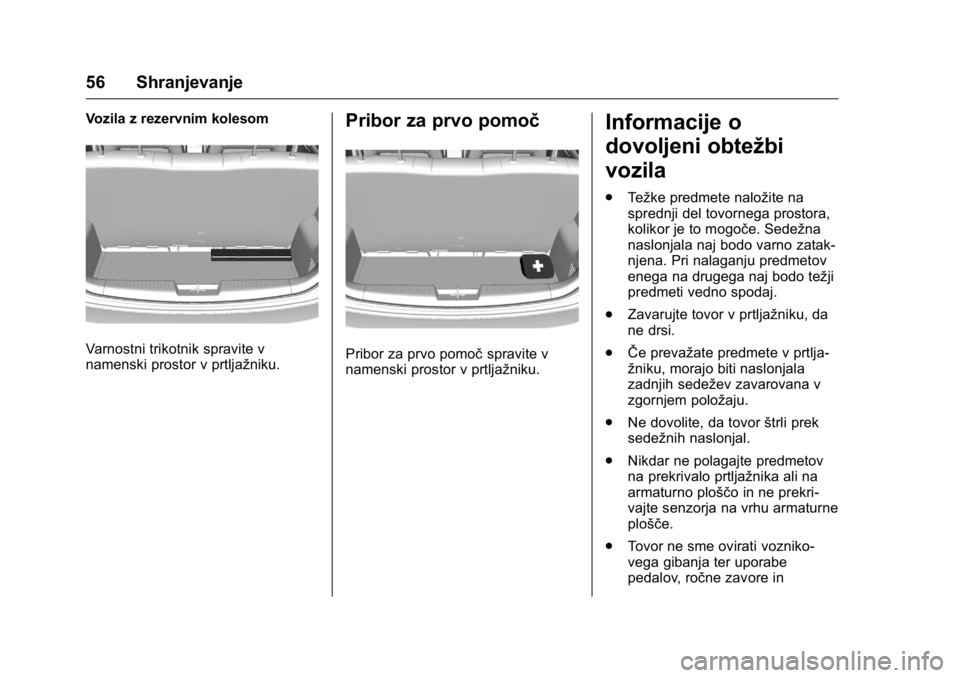

Vozila z rezervnim kolesom
Varnostni trikotnik spravite v
namenski prostor v prtljažniku.
Pribor za prvo pomoč
Pribor za prvo pomočspravite v
namenski prostor v prtljažniku.
Informacije o
dovoljeni obtežbi
vozila
. Težke predmete naložite na
sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno zatak-
njena. Pri nalaganju predmetov
enega na drugega naj bodo težji
predmeti vedno spodaj.
. Zavarujte tovor v prtljažniku, da
ne drsi.
. ŜŦe prevažate predmete v prtlja-
žniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
. Ne dovolite, da tovor štrli prek
sedežnih naslonjal.
. Nikdar ne polagajte predmetov
na prekrivalo prtljažnika ali na
armaturno ploščo in ne prekri-
vajte senzorja na vrhu armaturne
plošče.
. Tovor ne sme ovirati vozniko-
vega gibanja ter uporabe
pedalov, ročne zavore in

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Shranjevanje 57
prestavne ročice. V potniški
prostor ne spravljajte nezavaro-
vanih predmetov.
. Izogibajte se vožnji z odprtim
pokrovom prtljažnika.
{Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan.
Sicer utegne nezavarovano
ležeče predmete metati v vozilu -
nevarnost telesnih poškodb in
materialne škode.
. Masa koristnega tovora
(obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico
0Identifika-
cijska številka vozila (številka
šasije) 0209
ii) in osnovno maso
praznega (za vožnjo pripravlje-
nega) vozila. Za osnovno maso
vozila glejte poglavje s tehnič-
nimi podatki. Prazno, za vožnjo pripravljeno
vozilo vključuje maso voznika
(68 kg), maso prtljage (7 kg) in
vseh tekočin (posoda za gorivo
polna do 90 %).
Opcijska in dodatna oprema
povečata maso praznega vozila.
. Tovor na strehi med vožnjo
poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegovega težišča.
Porazdelite tovor enakomerno
po strehi in ga primerno pritrdite
z jermeni. Tlak v pnevmatikah in
hitrost prilagodite obremenitvi
primerno. Pogosto preverite in
pritegnite pritrdilne trakove.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
58 Instrumenti in upravni elementi
Instrumenti in
upravni elementi
Upravni elementi
Nastavitev volana . . . . . . . . . . . . . . 59
Upravna stikala na volanu . . . . . 59
Ogrevan volan . . . . . . . . . . . . . . . . . 60
Hupa . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Brisalec/pranje vetrobranskegastekla . . . . . . . . . . . . . . . . . . . . . . . . 60
Brisanje/pranje zadnjega stekla . . . . . . . . . . . . . . . . . . . . . . . . 61
Zunanja temperatura . . . . . . . . . . . 62
Ura . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Električne vtičnice . . . . . . . . . . . . . 62
Opozorilne lučke, merilniki in
indikatorji
Merilnik hitrosti . . . . . . . . . . . . . . . . 63
Števec prevoženih kilometrov . . . . . . . . . . . . . . . . . . . . 63
Števec dnevno prevoženih kilometrov . . . . . . . . . . . . . . . . . . . . 63
Merilnik vrtljajev motorja . . . . . . . 64
Merilnik količine goriva . . . . . . . . . 64
Kontrolne lučke . . . . . . . . . . . . . . . . 64
Merilnik temperature hladilne tekočine motorja . . . . . . . . . . . . . . 68 Prikazovalnik servisnih inter-
valov . . . . . . . . . . . . . . . . . . . . . . . . . 68
Smernik . . . . . . . . . . . . . . . . . . . . . . . 69
Opomniki za varnostni pas . . . . . 69
Lučka zračne blazine in zatego- valnika pasu . . . . . . . . . . . . . . . . . . 69
Lučka za deaktiviranje sovozni- kovih varnostnih blazin . . . . . . . 70
Lučka sistema polnjenja . . . . . . . 70
Lučka za prikaz motnje . . . . . . . . 70
Kontrolna lučka elektronike motorja . . . . . . . . . . . . . . . . . . . . . . . 71
Opozorilna lučka zavornega sistema in sistema sklopke . . . 71
Opozorilna lučka sistema proti blokiranju zavor (ABS) . . . . . . . 71
Lučka za prestavljanje menjalnika . . . . . . . . . . . . . . . . . . . 71
Lučka za variabilni servo volan . . . . . . . . . . . . . . . . . . . . . . . . . 71
Lučka za opozarjanje o menjavi voznega pasu (LDW) . . . . . . . . . 72
Lučka ultrazvočnega parkirnega pomočnika . . . . . . . . . . . . . . . . . . . 72
Lučka za elektronski stabilnostni nadzor (ESC) . . . . . . . . . . . . . . . . 72 Kontrolna lučka za izključen
elektronski stabilnostni
nadzor (ESC) . . . . . . . . . . . . . . . . 72
Lučka za izključen sistem proti zdrsu pogonskih
koles (TCS) . . . . . . . . . . . . . . . . . . 72
Opozorilna lučka previsoke temperature motorja . . . . . . . . . . 72
Lučka sistema za nadzor tlaka pnevmatik . . . . . . . . . . . . . . . . . . . . 73
Lučka tlaka motornega olja . . . . 73
Opozorilna lučka za nizek nivo goriva . . . . . . . . . . . . . . . . . . . . . . . . 73
Samodejna zaustavitev . . . . . . . . 74
Lučka blokade motorja . . . . . . . . . 74
Lučka za zmanjšano moč motorja . . . . . . . . . . . . . . . . . . . . . . . 74
Lučka za vključene dolge luči . . . . . . . . . . . . . . . . . . . . . 74
Lučka za prednje meglenke . . . . 74
Lučka za zadnje meglenke . . . . 74
Lučka zadnjih luči . . . . . . . . . . . . . . 74
Lučka tempomata . . . . . . . . . . . . . . 74
Lučka za priprt pokrov motorja . . . . . . . . . . . . . . . . . . . . . . . 74
Lučka za odprta vrata . . . . . . . . . . 74
Informacijski zasloni
Voznikov informacijski zaslon (DIC) . . . . . . . . . . . . . . . . . . 75

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenti in upravni elementi 59
Opozorila in obvestila o vozilu
Opozorila in obvestila ovozilu . . . . . . . . . . . . . . . . . . . . . . . . . 80
Zvočni opozorilniki . . . . . . . . . . . . . 81
Osebne nastavitve vozila
Osebne nastavitve vozila . . . . . . 82
Sistem OnStar
Sistem OnStar®. . . . . . . . . . . . . . . . 84
Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan
položaj.
Volana ne nastavljajte pri premika-
jočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Infotainment sistem, Tempomat in
priklopljen mobilni telefon lahko
upravljate tudi s stikali na volanu.
Nadaljnje informacije v navodilih za
uporabo Infotainment sistema.
Tempomat
0Tempomat 0154ii.
