OPEL MERIVA 2010 Betriebsanleitung (in German)

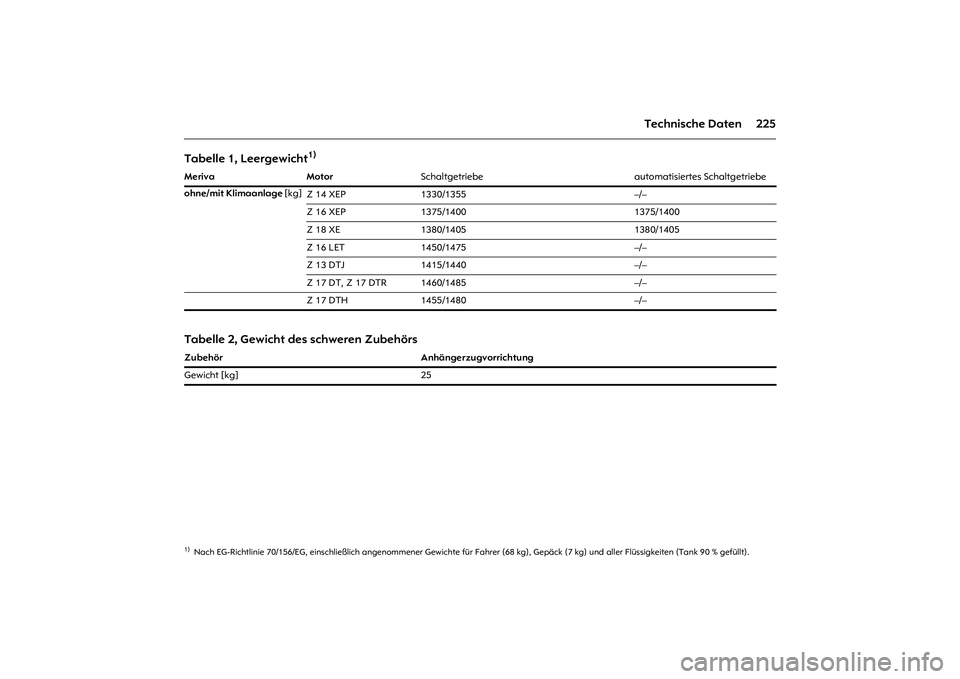

225 Technische Daten
Tabelle 1, Leergewicht
1)
1)Nach EG-Richtlinie 70/156/EG, einschließlich angenommener Gewichte für Fahrer (68 kg), Gepäck (7 kg) und aller Flüssigkeiten (Tank 90 % gefüllt). Meriva MotorSchaltgetriebe automatisiertes Schaltgetriebe
ohne/mit Klimaanlage [kg]
Z 14 XEP 1330/1355 –/–
Z 16 XEP 1375/1400 1375/1400
Z 18 XE 1380/1405 1380/1405
Z 16 LET 1450/1475 –/–
Z 13 DTJ 1415/1440 –/–
Z 17 DT, Z 17 DTR 1460/1485 –/–
Z 17 DTH 1455/1480 –/–Tabelle 2, Gewicht des schweren Zubehörs Zubehör Anhängerzugvorrichtung
Gewicht [kg] 25

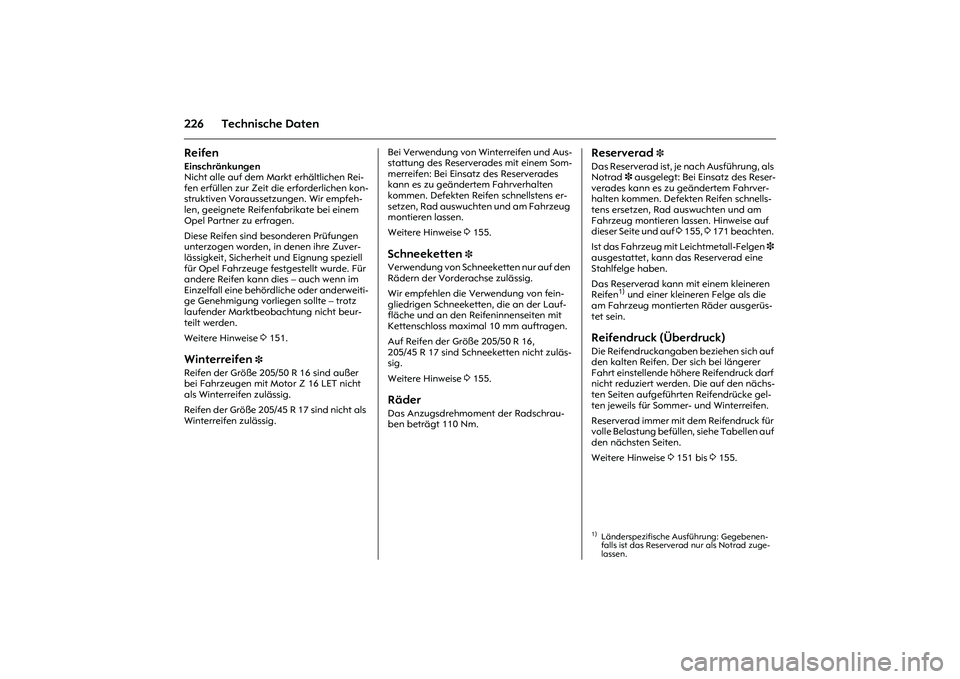

226 Technische DatenReifen Einschränkungen
Nicht alle auf dem Markt erhältlichen Rei-
fen erfüllen zur Zeit die erforderlichen kon-
struktiven Voraussetzungen. Wir empfeh-
len, geeignete Reifenfabrikate bei einem
Opel Partner zu erfragen.
Diese Reifen sind besonderen Prüfungen
unterzogen worden, in denen ihre Zuver-
lässigkeit, Sicherheit und Eignung speziell
für Opel Fahrzeuge festgestellt wurde. Für
andere Reifen kann dies – auch wenn im
Einzelfall eine behördliche oder anderweiti-
ge Genehmigung vorliegen sollte – trotz
laufender Marktbeobachtung nicht beur-
teilt werden.
Weitere Hinweise 3 151. Winterreifen
3
Reifen der Größe 205/50 R 16 sind außer
bei Fahrzeugen mit Motor Z 16 LET nicht
als Winterreifen zulässig.
Reifen der Größe 205/45 R 17 sind nicht als
Winterreifen zulässig. Bei Verwendung von Winterreifen und Aus-
stattung des Reserverades mit einem Som-
merreifen: Bei Einsatz des Reserverades
kann es zu geändertem Fahrverhalten
kommen. Defekten Reifen schnellstens er-
setzen, Rad auswuchten und am Fahrzeug
montieren lassen.
Weitere Hinweise 3 155.
Schneeketten
3
Verwendung von Schneeketten nur auf den
Rädern der Vorderachse zulässig.
Wir empfehlen die Verwendung von fein-
gliedrigen Schneeketten, die an der Lauf-
fläche und an den Reifeninnenseiten mit
Kettenschloss maximal 10 mm auftragen.
Auf Reifen der Größe 205/50 R 16,
205/45 R 17 sind Schneeketten nicht zuläs-
sig.
Weitere Hinweise 3 155. Räder Das Anzugsdrehmoment der Radschrau-
ben beträgt 110 Nm.
Reserverad
3
Das Reserverad ist, je nach Ausführung, als
Notrad 3 ausgelegt: Bei Einsatz des Reser-
verades kann es zu geändertem Fahrver-
halten kommen. Defekten Reifen schnells-
tens ersetzen, Rad auswuchten und am
Fahrzeug montieren lassen. Hinweise auf
dieser Seite und auf 3 155, 3 171 beachten.
Ist das Fahrzeug mit Leichtmetall-Felgen 3
ausgestattet, kann das Reserverad eine
Stahlfelge haben.
Das Reserverad kann mit einem kleineren
Reifen
1) und einer kleineren Felge als die
am Fahrzeug montierten Räder ausgerüs-
tet sein.
Reifendruck (Überdruck) Die Reifendruckangaben beziehen sich auf
den kalten Reifen. Der sich bei längerer
Fahrt einstellende höhere Reifendruck darf
nicht reduziert werden. Die auf den nächs-
ten Seiten aufgeführten Reifendrücke gel-
ten jeweils für Sommer- und Winterreifen.
Reserverad immer mit dem Reifendruck für
volle Belastung befüllen, siehe Tabellen auf
den nächsten Seiten.
Weitere Hinweise 3 151 bis 3 155. 1)Länderspezifische Ausführung: Gegebenen-
falls ist das Reserverad nur als Notrad zuge-
lassen.

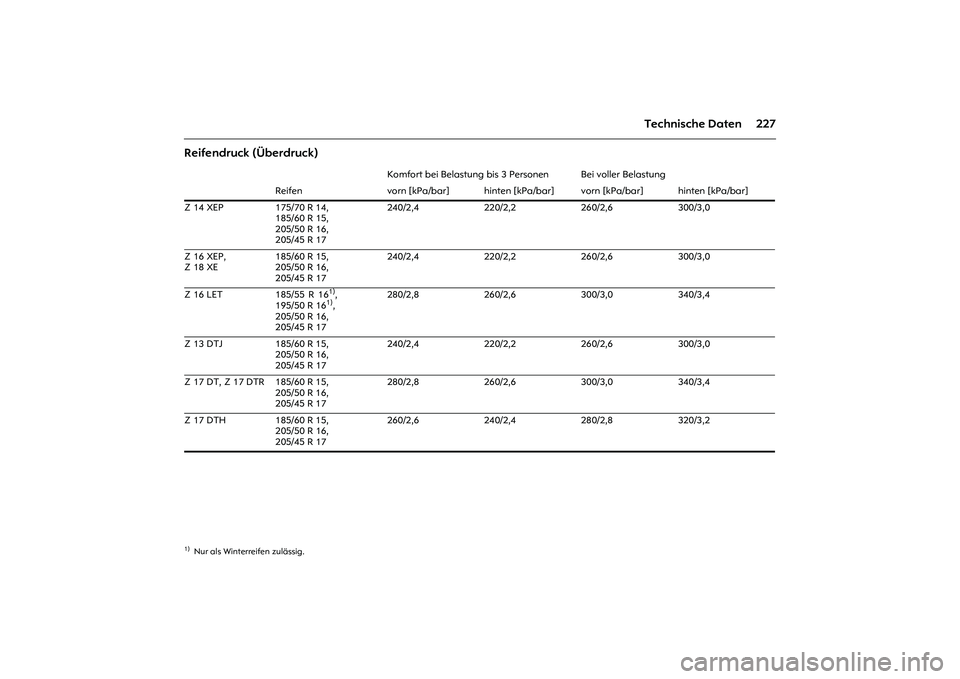

227 Technische Daten
Reifendruck (Überdruck)
Komfort bei Belastung bis 3 Personen Bei voller Belastung
Reifen vorn [kPa/bar] hinten [kPa/bar] vorn [kPa/bar] hinten [kPa/bar]
Z 14 XEP 175/70 R 14,
185/60 R 15,
205/50 R 16,
205/45 R 17240/2,4 220/2,2 260/2,6 300/3,0
Z 16 XEP,
Z 18 XE185/60 R 15,
205/50 R 16,
205/45 R 17240/2,4 220/2,2 260/2,6 300/3,0
Z 16 LET 185/55 R 16
1),
195/50 R 161),
205/50 R 16,
205/45 R 17
1)Nur als Winterreifen zulässig.
280/2,8 260/2,6 300/3,0 340/3,4
Z 13 DTJ 185/60 R 15,
205/50 R 16,
205/45 R 17240/2,4 220/2,2 260/2,6 300/3,0
Z 17 DT, Z 17 DTR 185/60 R 15,
205/50 R 16,
205/45 R 17280/2,8 260/2,6 300/3,0 340/3,4
Z 17 DTH 185/60 R 15,
205/50 R 16,
205/45 R 17260/2,6 240/2,4 280/2,8 320/3,2

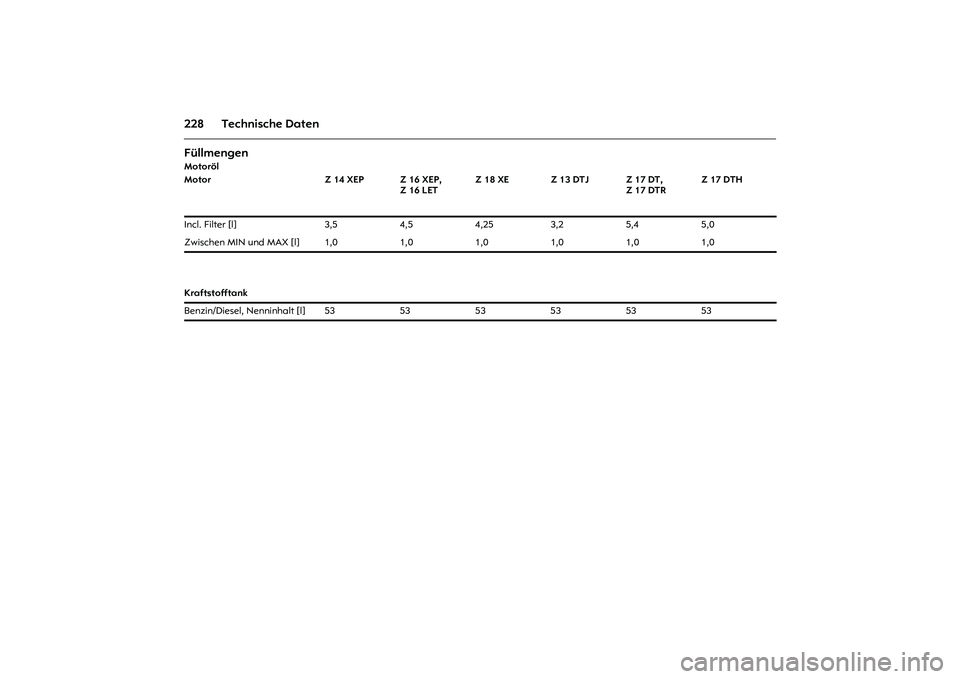

228 Technische DatenFüllmengen Motoröl
Motor Z 14 XEP Z 16 XEP,
Z 16 LETZ 18 XE Z 13 DTJ Z 17 DT,
Z 17 DTRZ 17 DTH
Incl. Filter [l] 3,5 4,5 4,25 3,2 5,4 5,0
Zwischen MIN und MAX [l] 1,0 1,0 1,0 1,0 1,0 1,0
Kraftstofftank
Benzin/Diesel, Nenninhalt [l] 53 53 53 53 53 53

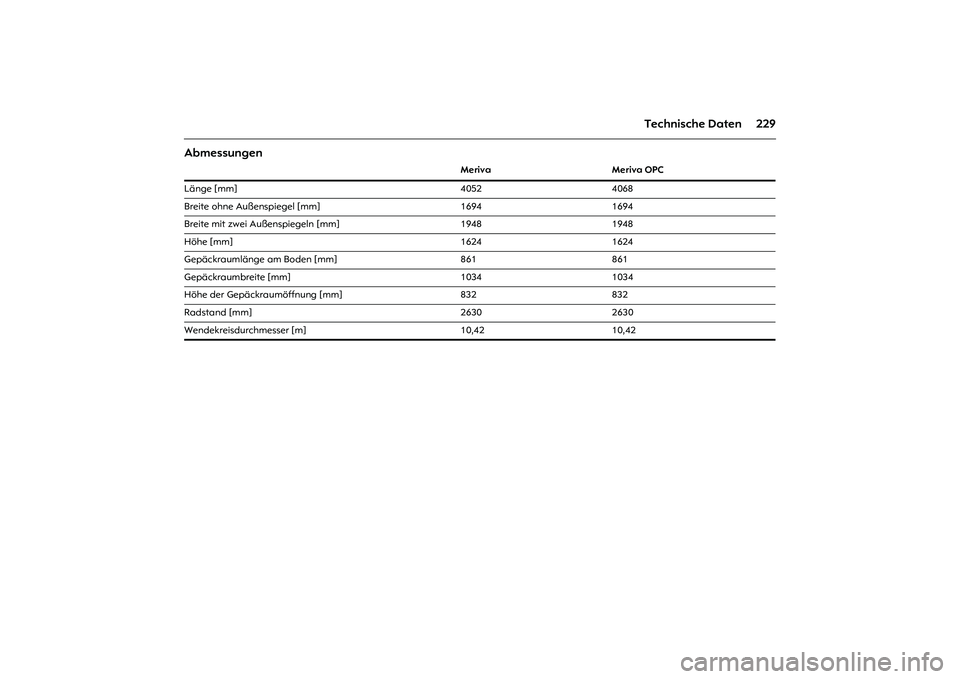

229 Technische Daten
Abmessungen
Meriva Meriva OPC
Länge [mm] 4052 4068
Breite ohne Außenspiegel [mm] 1694 1694
Breite mit zwei Außenspiegeln [mm] 1948 1948
Höhe [mm] 1624 1624
Gepäckraumlänge am Boden [mm] 861 861
Gepäckraumbreite [mm] 1034 1034
Höhe der Gepäckraumöffnung [mm] 832 832
Radstand [mm] 2630 2630
Wendekreisdurchmesser [m] 10,42 10,42

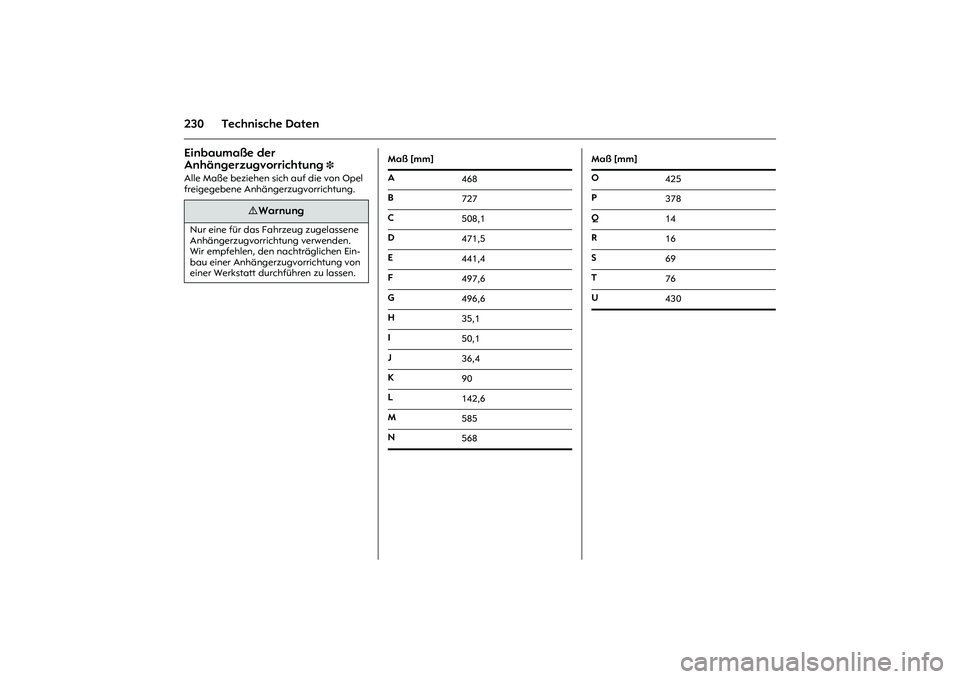

230 Technische DatenEinbaumaße der
Anhängerzugvorrichtung
3
Alle Maße beziehen sich auf die von Opel
freigegebene Anhängerzugvorrichtung.
9 Warnung
Nur eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Wir empfehlen, den nachträglichen Ein-
bau einer Anhängerzugvorrichtung von
einer Werkstatt durchführen zu lassen.
Maß [mm]
A
468
B
727
C
508,1
D
471,5
E
441,4
F
497,6
G
496,6
H
35,1
I
50,1
J
36,4
K
90
L
142,6
M
585
N
568
Maß [mm]
O
425
P
378
Q
14
R
16
S
69
T
76
U
430

231 Technische Daten

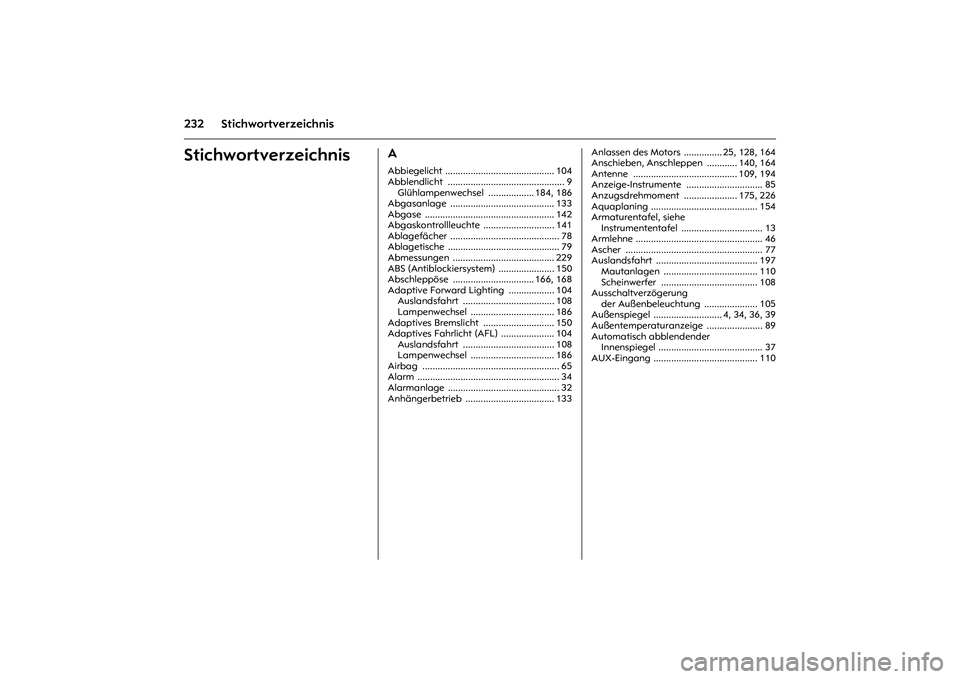

232 StichwortverzeichnisStichwortverzeichnis
AAbbiegelicht ........................................... 104
Abblendlicht .............................................. 9
Glühlampenwechsel .................. 184, 186
Abgasanlage ......................................... 133
Abgase ................................................... 142
Abgaskontrollleuchte ............................ 141
Ablagefächer ........................................... 78
Ablagetische ............................................ 79
Abmessungen ........................................ 229
ABS (Antiblockiersystem) ...................... 150
Abschleppöse ................................ 166, 168
Adaptive Forward Lighting .................. 104
Auslandsfahrt .................................... 108
Lampenwechsel ................................. 186
Adaptives Bremslicht ............................ 150
Adaptives Fahrlicht (AFL) ..................... 104
Auslandsfahrt .................................... 108
Lampenwechsel ................................. 186
Airbag ...................................................... 65
Alarm ........................................................ 34
Alarmanlage ............................................ 32
Anhängerbetrieb ................................... 133Anlassen des Motors ............... 25, 128, 164
Anschieben, Anschleppen ............ 140, 164
Antenne ......................................... 109, 194
Anzeige-Instrumente .............................. 85
Anzugsdrehmoment ..................... 175, 226
Aquaplaning .......................................... 154
Armaturentafel, siehe
Instrumententafel ................................ 13
Armlehne .................................................. 46
Ascher ...................................................... 77
Auslandsfahrt ........................................ 197
Mautanlagen ..................................... 110
Scheinwerfer ...................................... 108
Ausschaltverzögerung
der Außenbeleuchtung ..................... 105
Außenspiegel ........................... 4, 34, 36, 39
Außentemperaturanzeige ...................... 89
Automatisch abblendender
Innenspiegel ......................................... 37
AUX-Eingang ......................................... 110

233
Stichwortverzeichnis
BBatterie ........................................... 134, 214
Stromunterbrechung ................... 39, 132
Batterieentladeschutz ........................... 108
Batteriewechsel,
Funkfernbedienung ............................. 27
Beheizte Sitze ........................................... 44
Beifahrer-Airbag ...................................... 65
Beladung ..................................56, 160, 224
Beleuchtung ....................................... 9, 100
Auslandsfahrt ..................................... 108
Belüftung ............................... 112, 115, 123
Belüftungsdüsen .................................... 113
Berg-Anfahr-Assistent ........................... 151
Beschlagene Scheiben ......... 116, 119, 122
Betriebstemperatur ............................... 134
Bleifreier Kraftstoff ............... 140, 218, 219
Blinker ................................................. 9, 101
Glühlampenwechsel .................. 188, 189
Bordcomputer .................................... 21, 95
Bremsassistent ....................................... 151
Bremsen
ABS ...................................................... 150
Bremsassistent ................................... 151
Bremsflüssigkeit ................................. 212
Bremskraftverstärker ......................... 133
Bremsleuchten .................................... 189
Handbremse ...................................... 151
Bremsflüssigkeit ..................................... 206
Bremslicht ............................................... 150
Bremssystem .......................................... 149
Brillenfach ................................................ 79
CCar Pass ................................................... 24
CO
2-Emission ......................................... 222
Color-Info-Display ................................... 90
DDachgepäckträger .......................... 56, 136
Dachlast .......................... 56, 133, 136, 224
Dampfstrahler ....................................... 196
Daten ................................................ 24, 216
Datum ...................................................... 90
Die ersten 1000 km ................................ 133
Diebstahlsicherung .................................. 29
Anhängerzugvorrichtung .................. 158
Leichtmetallräder .............................. 173
Diebstahlwarnanlage .............................. 32
Diesel-Kraftstofffilter ............................. 210
Diesel-Kraftstoffsystem ................. 163, 210
Diesel-Partikelfilter ............39, 84, 134, 142
Display ...................................................... 88
Display-Modus ......................................... 94
Drehzahlen ............................................. 134
Drehzahlmesser ....................................... 85
EEasytronic ........................................ 13, 127
Fahrprogramme ................................ 129
Kickdown ............................................ 130
Störung ............................................... 131
Stromunterbrechung ......................... 132
Wählhebel .................................... 13, 128
Winterprogramm ............................... 130
Einfahren ................................................ 133
Bremsen ............................................. 211
Electronic Stability Program ................. 144
Elektrische Anlage ......................... 179, 214
Elektrische Servolenkung ........................ 84
Elektronische Bauelemente .................. 214
Elektronische Fensterbetätigung ........... 38
Elektronische Wegfahrsperre ................. 25
Elektronisches Stabilitätsprogramm .... 144
Energie sparen ....................................... 134
Entfeuchtung und Enteisung
bei Klimaanlage ................................ 119
bei Klimatisierungsautomatik .......... 122
der Scheiben ...................................... 116
Entlüftung, Diesel-Kraftstoffsystem ..... 163
EPS ............................................................ 84
Ersatzschlüssel ......................................... 24
ESP (Electronic Stability Program) ....... 144

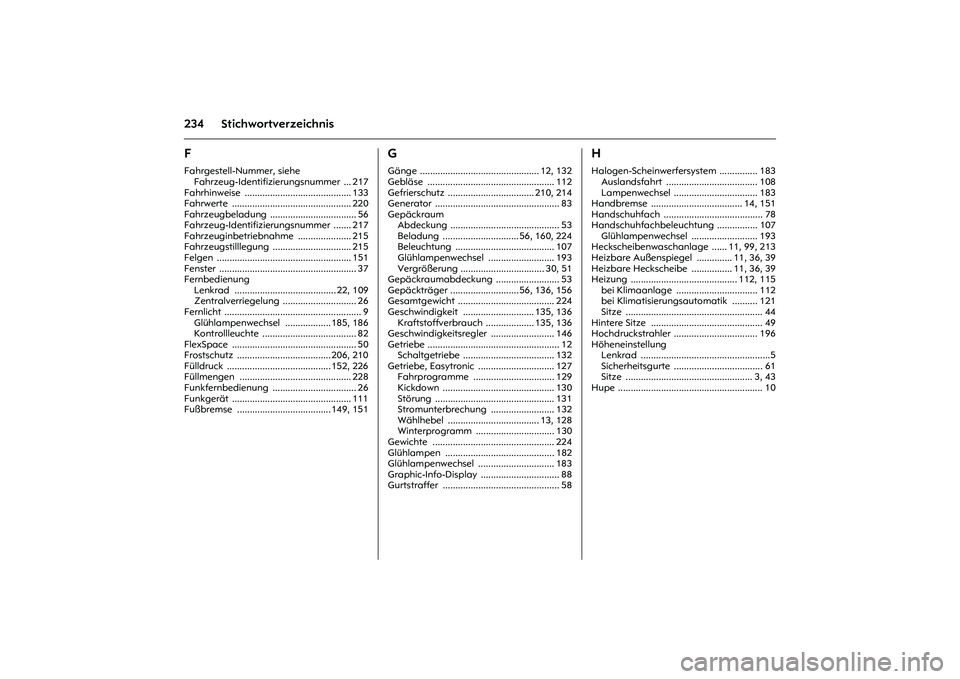

234 StichwortverzeichnisFFahrgestell-Nummer, siehe
Fahrzeug-Identifizierungsnummer ... 217
Fahrhinweise .......................................... 133
Fahrwerte ............................................... 220
Fahrzeugbeladung .................................. 56
Fahrzeug-Identifizierungsnummer ....... 217
Fahrzeuginbetriebnahme ..................... 215
Fahrzeugstilllegung ............................... 215
Felgen ..................................................... 151
Fenster ...................................................... 37
Fernbedienung
Lenkrad ........................................ 22, 109
Zentralverriegelung ............................. 26
Fernlicht ...................................................... 9
Glühlampenwechsel .................. 185, 186
Kontrollleuchte ..................................... 82
FlexSpace ................................................. 50
Frostschutz ..................................... 206, 210
Fülldruck ......................................... 152, 226
Füllmengen ............................................ 228
Funkfernbedienung ................................. 26
Funkgerät ............................................... 111
Fußbremse ..................................... 149, 151
GGänge ............................................... 12, 132
Gebläse .................................................. 112
Gefrierschutz .................................. 210, 214
Generator ................................................. 83
Gepäckraum
Abdeckung ........................................... 53
Beladung .............................. 56, 160, 224
Beleuchtung ....................................... 107
Glühlampenwechsel .......................... 193
Vergrößerung ................................. 30, 51
Gepäckraumabdeckung ......................... 53
Gepäckträger ........................... 56, 136, 156
Gesamtgewicht ...................................... 224
Geschwindigkeit ............................ 135, 136
Kraftstoffverbrauch ................... 135, 136
Geschwindigkeitsregler ......................... 146
Getriebe .................................................... 12
Schaltgetriebe .................................... 132
Getriebe, Easytronic .............................. 127
Fahrprogramme ................................ 129
Kickdown ............................................ 130
Störung ............................................... 131
Stromunterbrechung ......................... 132
Wählhebel .................................... 13, 128
Winterprogramm ............................... 130
Gewichte ................................................ 224
Glühlampen ........................................... 182
Glühlampenwechsel .............................. 183
Graphic-Info-Display ............................... 88
Gurtstraffer .............................................. 58
HHalogen-Scheinwerfersystem ............... 183
Auslandsfahrt .................................... 108
Lampenwechsel ................................. 183
Handbremse .................................... 14, 151
Handschuhfach ....................................... 78
Handschuhfachbeleuchtung ................ 107
Glühlampenwechsel .......................... 193
Heckscheibenwaschanlage ...... 11, 99, 213
Heizbare Außenspiegel .............. 11, 36, 39
Heizbare Heckscheibe ................ 11, 36, 39
Heizung .......................................... 112, 115
bei Klimaanlage ................................ 112
bei Klimatisierungsautomatik .......... 121
Sitze ...................................................... 44
Hintere Sitze ............................................ 49
Hochdruckstrahler ................................. 196
Höheneinstellung
Lenkrad ...................................................5
Sicherheitsgurte ................................... 61
Sitze .................................................. 3, 43
Hupe ......................................................... 10
