OPEL MERIVA 2016 Manual de utilizare (in Romanian)

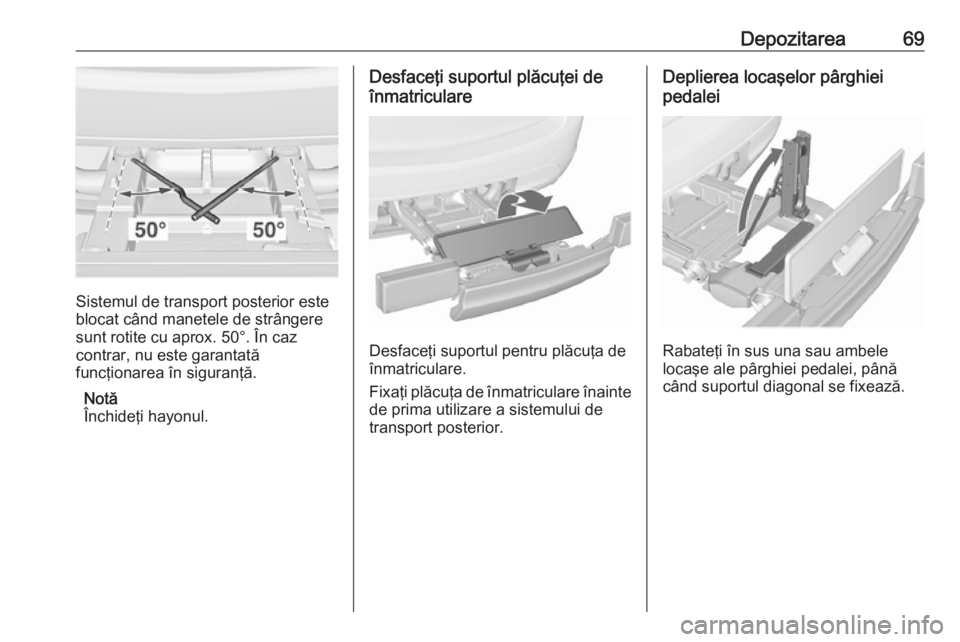

Depozitarea69
Sistemul de transport posterior este
blocat când manetele de strângere
sunt rotite cu aprox. 50°. În caz
contrar, nu este garantată
funcţionarea în siguranţă.
Notă
Închideţi hayonul.
Desfaceţi suportul plăcuţei de
înmatriculare
Desfaceţi suportul pentru plăcuţa de
înmatriculare.
Fixaţi plăcuţa de înmatriculare înainte de prima utilizare a sistemului de
transport posterior.
Deplierea locaşelor pârghiei
pedalei
Rabateţi în sus una sau ambele
locaşe ale pârghiei pedalei, până
când suportul diagonal se fixează.

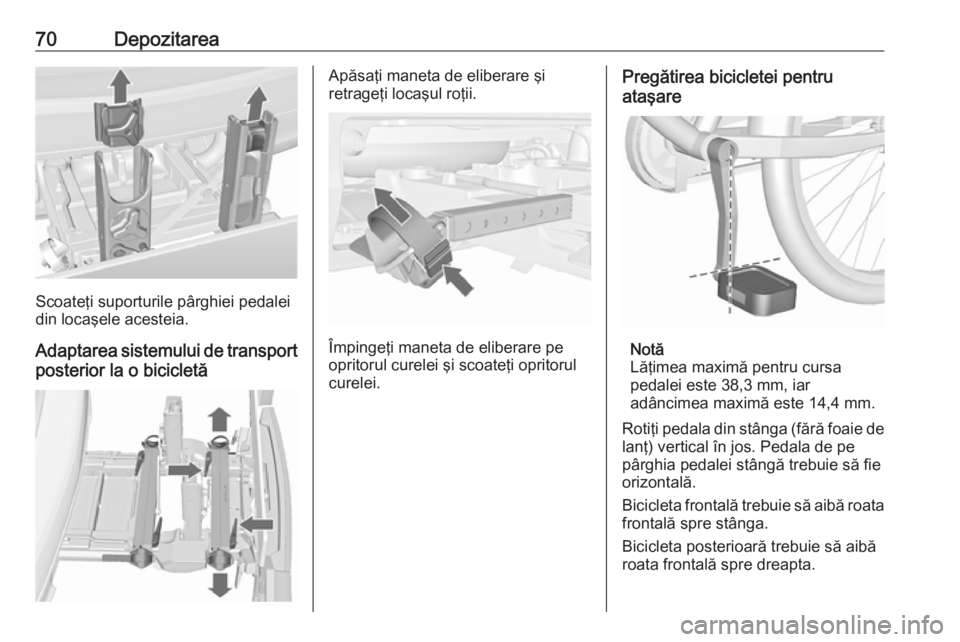

70Depozitarea
Scoateţi suporturile pârghiei pedalei
din locaşele acesteia.
Adaptarea sistemului de transport posterior la o bicicletă
Apăsaţi maneta de eliberare şi
retrageţi locaşul roţii.
Împingeţi maneta de eliberare pe
opritorul curelei şi scoateţi opritorul
curelei.
Pregătirea bicicletei pentru
ataşare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără foaie de
lanţ) vertical în jos. Pedala de pe
pârghia pedalei stângă trebuie să fie
orizontală.
Bicicleta frontală trebuie să aibă roata
frontală spre stânga.
Bicicleta posterioară trebuie să aibă
roata frontală spre dreapta.

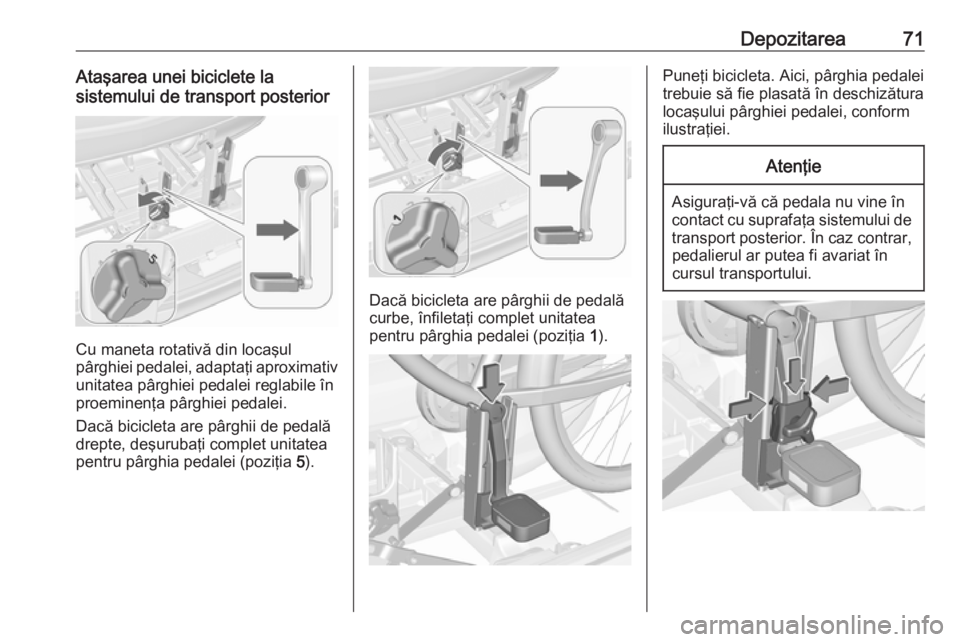

Depozitarea71Ataşarea unei biciclete la
sistemului de transport posterior
Cu maneta rotativă din locaşul
pârghiei pedalei, adaptaţi aproximativ
unitatea pârghiei pedalei reglabile în proeminenţa pârghiei pedalei.
Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pentru pârghia pedalei (poziţia 5).
Dacă bicicleta are pârghii de pedală
curbe, înfiletaţi complet unitatea
pentru pârghia pedalei (poziţia 1).
Puneţi bicicleta. Aici, pârghia pedalei
trebuie să fie plasată în deschizătura locaşului pârghiei pedalei, conform
ilustraţiei.Atenţie
Asiguraţi-vă că pedala nu vine în
contact cu suprafaţa sistemului de
transport posterior. În caz contrar, pedalierul ar putea fi avariat în
cursul transportului.

72DepozitareaIntroduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până sub canelură.
Ataşaţi pârghia pedalei rotind şurubul de ataşare de pe suportul pârghiei
pedalei.
Aşezaţi locaşurile pentru roţi astfel
încât bicicleta să fie în poziţie
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşele pentru roată.
Atenţie
Asiguraţi-vă că aţi scos complet în afară locaşurile pentru roţi pentrua putea amplasa ambele biciclete
în locaşuri. Altfel, montarea
orizontală a bicicletelor nu este
garantată. Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei pe direcţie
longitudinală pe autovehicul: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pârghiei
pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşelor pentru roată şi a manetei rotative din locaşul pârghiei
de pedală, până când bicicletele nu

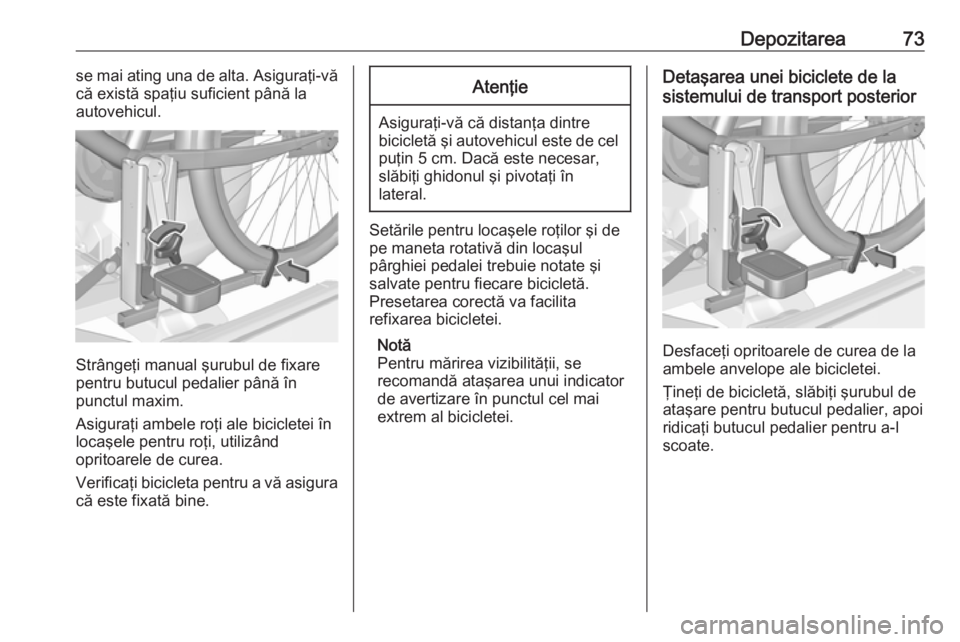

Depozitarea73se mai ating una de alta. Asiguraţi-vă
că există spaţiu suficient până la
autovehicul.
Strângeţi manual şurubul de fixare
pentru butucul pedalier până în
punctul maxim.
Asiguraţi ambele roţi ale bicicletei în locaşele pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.
Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Setările pentru locaşele roţilor şi de
pe maneta rotativă din locaşul
pârghiei pedalei trebuie notate şi
salvate pentru fiecare bicicletă.
Presetarea corectă va facilita
refixarea bicicletei.
Notă
Pentru mărirea vizibilităţii, se
recomandă ataşarea unui indicator
de avertizare în punctul cel mai
extrem al bicicletei.
Detaşarea unei biciclete de la
sistemului de transport posterior
Desfaceţi opritoarele de curea de la
ambele anvelope ale bicicletei.
Ţineţi de bicicletă, slăbiţi şurubul de
ataşare pentru butucul pedalier, apoi
ridicaţi butucul pedalier pentru a-l
scoate.

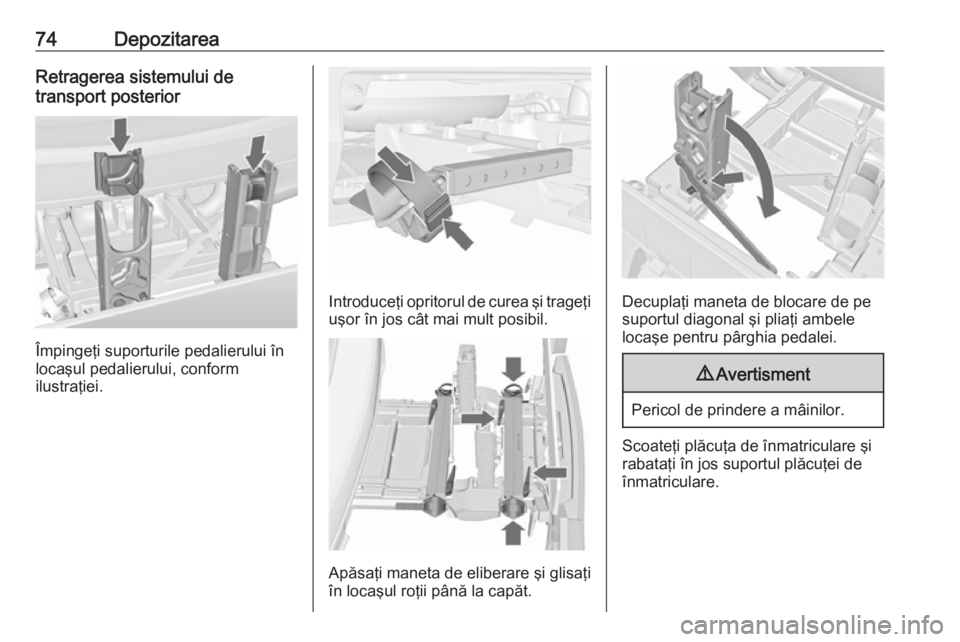

74DepozitareaRetragerea sistemului de
transport posterior
Împingeţi suporturile pedalierului în
locaşul pedalierului, conform
ilustraţiei.
Introduceţi opritorul de curea şi trageţi uşor în jos cât mai mult posibil.
Apăsaţi maneta de eliberare şi glisaţi
în locaşul roţii până la capăt.
Decuplaţi maneta de blocare de pe
suportul diagonal şi pliaţi ambele
locaşe pentru pârghia pedalei.
9 Avertisment
Pericol de prindere a mâinilor.
Scoateţi plăcuţa de înmatriculare şi
rabataţi în jos suportul plăcuţei de
înmatriculare.

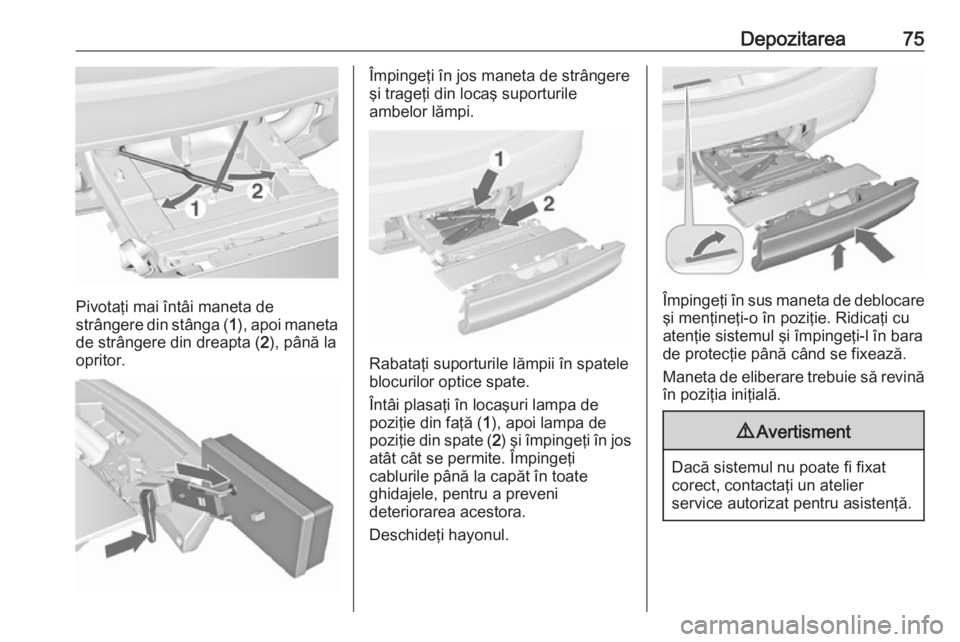

Depozitarea75
Pivotaţi mai întâi maneta de
strângere din stânga ( 1), apoi maneta
de strângere din dreapta ( 2), până la
opritor.
Împingeţi în jos maneta de strângere
şi trageţi din locaş suporturile
ambelor lămpi.
Rabataţi suporturile lămpii în spatele
blocurilor optice spate.
Întâi plasaţi în locaşuri lampa de
poziţie din faţă ( 1), apoi lampa de
poziţie din spate ( 2) şi împingeţi în jos
atât cât se permite. Împingeţi
cablurile până la capăt în toate
ghidajele, pentru a preveni
deteriorarea acestora.
Deschideţi hayonul.
Împingeţi în sus maneta de deblocare
şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de eliberare trebuie să revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

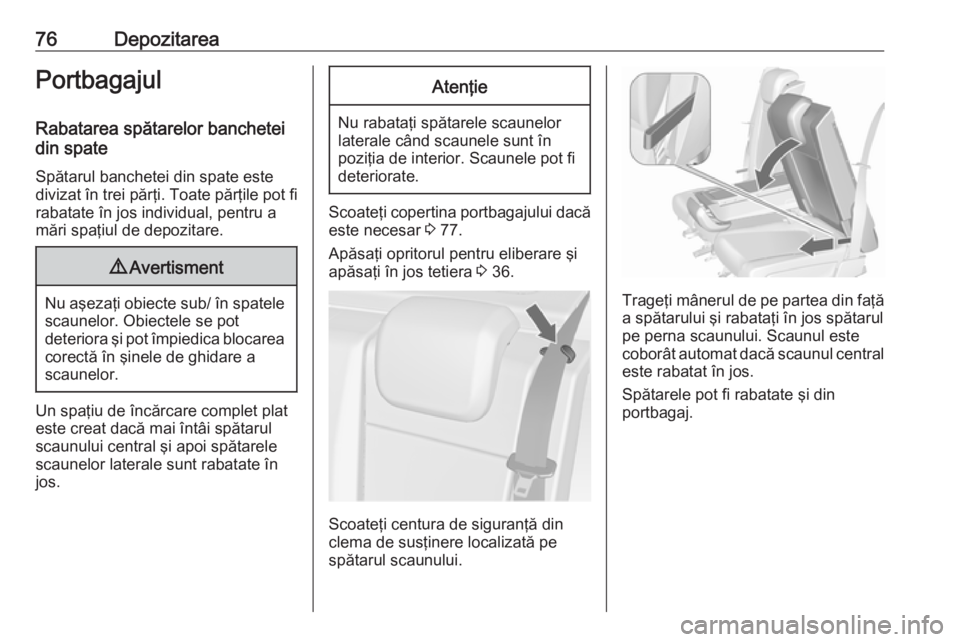

76DepozitareaPortbagajulRabatarea spătarelor banchetei
din spate
Spătarul banchetei din spate este divizat în trei părţi. Toate părţile pot fi rabatate în jos individual, pentru a
mări spaţiul de depozitare.9 Avertisment
Nu aşezaţi obiecte sub/ în spatele
scaunelor. Obiectele se pot
deteriora şi pot împiedica blocarea
corectă în şinele de ghidare a
scaunelor.
Un spaţiu de încărcare complet plat
este creat dacă mai întâi spătarul scaunului central şi apoi spătarele
scaunelor laterale sunt rabatate în
jos.
Atenţie
Nu rabataţi spătarele scaunelor
laterale când scaunele sunt în
poziţia de interior. Scaunele pot fi
deteriorate.
Scoateţi copertina portbagajului dacă este necesar 3 77.
Apăsaţi opritorul pentru eliberare şi
apăsaţi în jos tetiera 3 36.
Scoateţi centura de siguranţă din
clema de susţinere localizată pe
spătarul scaunului.
Trageţi mânerul de pe partea din faţă a spătarului şi rabataţi în jos spătarul
pe perna scaunului. Scaunul este coborât automat dacă scaunul central este rabatat în jos.
Spătarele pot fi rabatate şi din
portbagaj.

Depozitarea77
Trageţi mânerul de pe partea din
spate a spătarului şi rabataţi în jos
spătarul.
Pentru ridicare, trageţi de mânerul şi
ridicaţi spătarul în poziţie verticală
până când se fixează cu un declic.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Spaţiul de depozitare din
spate
În portbagaj, în partea stângă, există
un compartiment de depozitare.
Rotiţi dispozitivul de fixare în sens
antiorar şi rabataţi capacul în jos.
Copertina portbagajului
Nu puneţi obiecte pe copertină.
Îndepărtarea capacului
Desprindeţi chingile de fixare de pe
hayon.

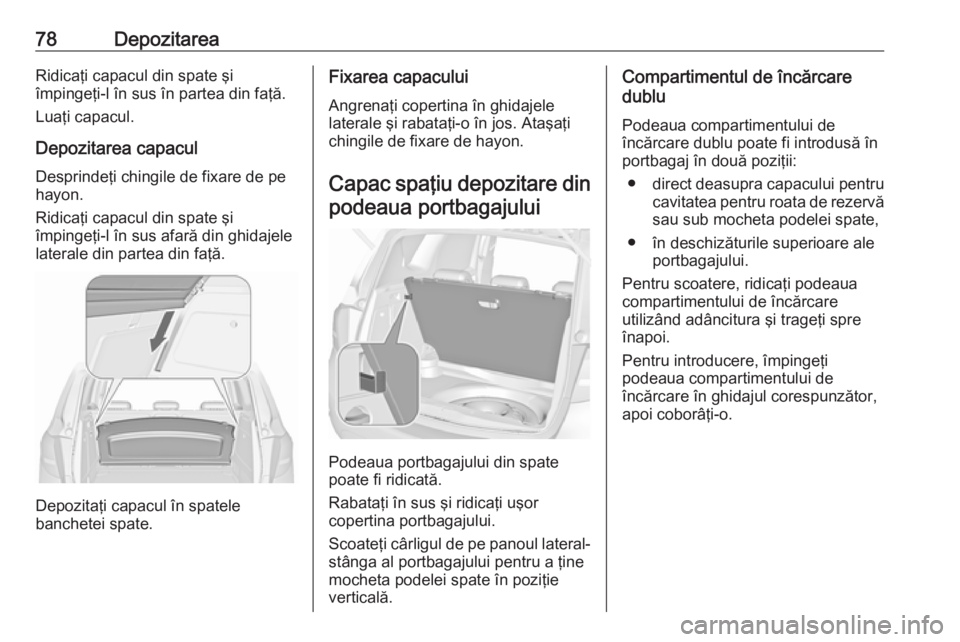

78DepozitareaRidicaţi capacul din spate şi
împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Depozitarea capacul
Desprindeţi chingile de fixare de pe
hayon.
Ridicaţi capacul din spate şi
împingeţi-l în sus afară din ghidajele
laterale din partea din faţă.
Depozitaţi capacul în spatele
banchetei spate.
Fixarea capacului
Angrenaţi copertina în ghidajele
laterale şi rabataţi-o în jos. Ataşaţi
chingile de fixare de hayon.
Capac spaţiu depozitare din podeaua portbagajului
Podeaua portbagajului din spate
poate fi ridicată.
Rabataţi în sus şi ridicaţi uşor
copertina portbagajului.
Scoateţi cârligul de pe panoul lateral- stânga al portbagajului pentru a ţine
mocheta podelei spate în poziţie
verticală.
Compartimentul de încărcare
dublu
Podeaua compartimentului de
încărcare dublu poate fi introdusă în
portbagaj în două poziţii:
● direct deasupra capacului pentru
cavitatea pentru roata de rezervă
sau sub mocheta podelei spate,
● în deschizăturile superioare ale portbagajului.
Pentru scoatere, ridicaţi podeaua
compartimentului de încărcare
utilizând adâncitura şi trageţi spre
înapoi.
Pentru introducere, împingeţi
podeaua compartimentului de
încărcare în ghidajul corespunzător,
apoi coborâţi-o.
