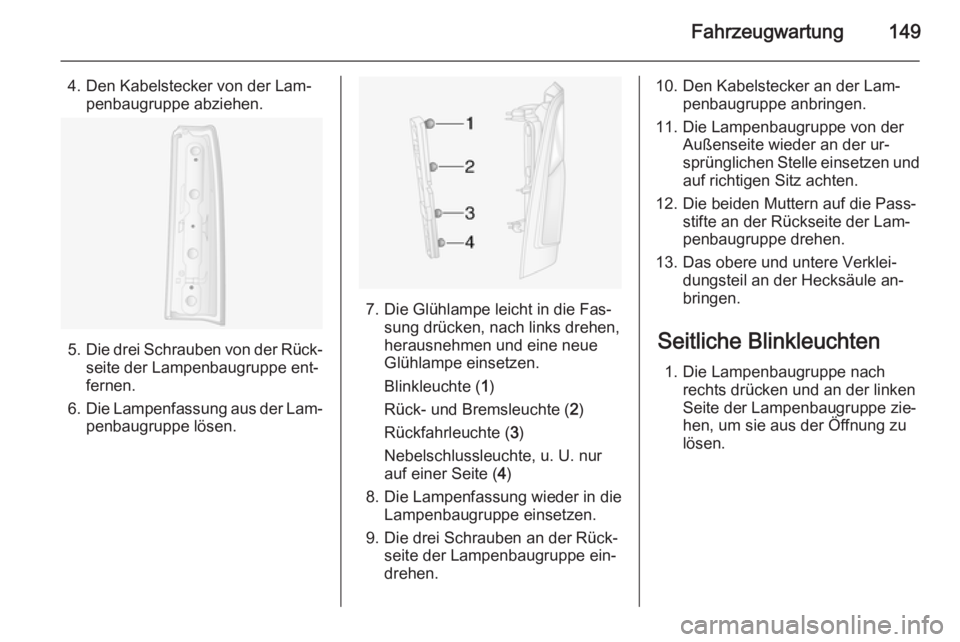

Fahrzeugwartung149
4. Den Kabelstecker von der Lam‐penbaugruppe abziehen.
5. Die drei Schrauben von der Rück‐
seite der Lampenbaugruppe ent‐fernen.
6. Die Lampenfassung aus der Lam‐
penbaugruppe lösen.
7. Die Glühlampe leicht in die Fas‐ sung drücken, nach links drehen,
herausnehmen und eine neue
Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe ein‐
drehen.
10. Den Kabelstecker an der Lam‐ penbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der ur‐
sprünglichen Stelle einsetzen und
auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der Lam‐
penbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule an‐
bringen.
Seitliche Blinkleuchten 1. Die Lampenbaugruppe nach rechts drücken und an der linken
Seite der Lampenbaugruppe zie‐
hen, um sie aus der Öffnung zu
lösen.

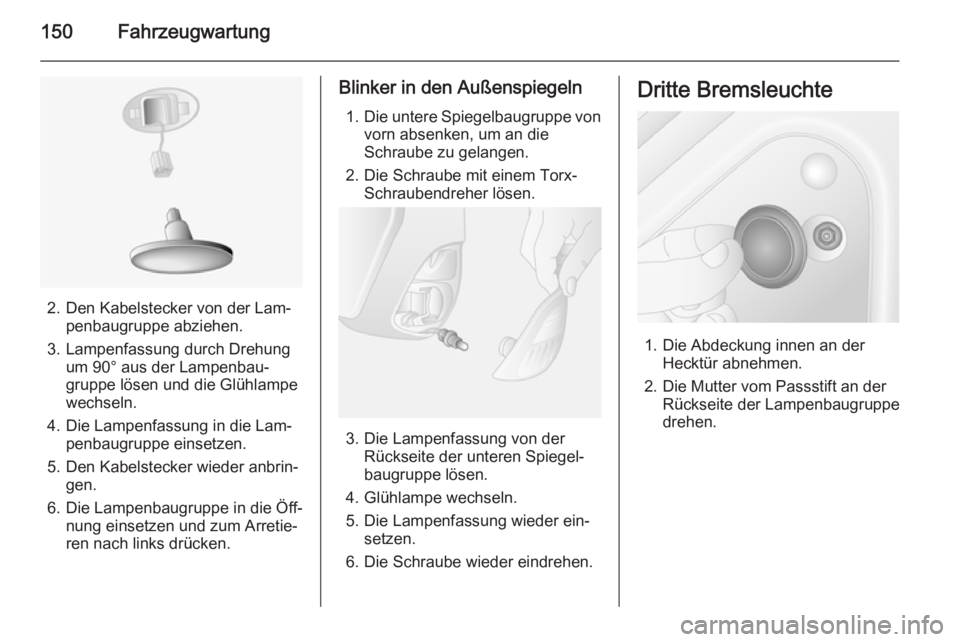

150Fahrzeugwartung
2. Den Kabelstecker von der Lam‐penbaugruppe abziehen.
3. Lampenfassung durch Drehung um 90° aus der Lampenbau‐
gruppe lösen und die Glühlampe
wechseln.
4. Die Lampenfassung in die Lam‐ penbaugruppe einsetzen.
5. Den Kabelstecker wieder anbrin‐ gen.
6. Die Lampenbaugruppe in die Öff‐ nung einsetzen und zum Arretie‐ren nach links drücken.
Blinker in den Außenspiegeln
1. Die untere Spiegelbaugruppe von
vorn absenken, um an dieSchraube zu gelangen.
2. Die Schraube mit einem Torx- Schraubendreher lösen.
3. Die Lampenfassung von der Rückseite der unteren Spiegel‐
baugruppe lösen.
4. Glühlampe wechseln.
5. Die Lampenfassung wieder ein‐ setzen.
6. Die Schraube wieder eindrehen.
Dritte Bremsleuchte
1. Die Abdeckung innen an der Hecktür abnehmen.
2. Die Mutter vom Passstift an der Rückseite der Lampenbaugruppe
drehen.

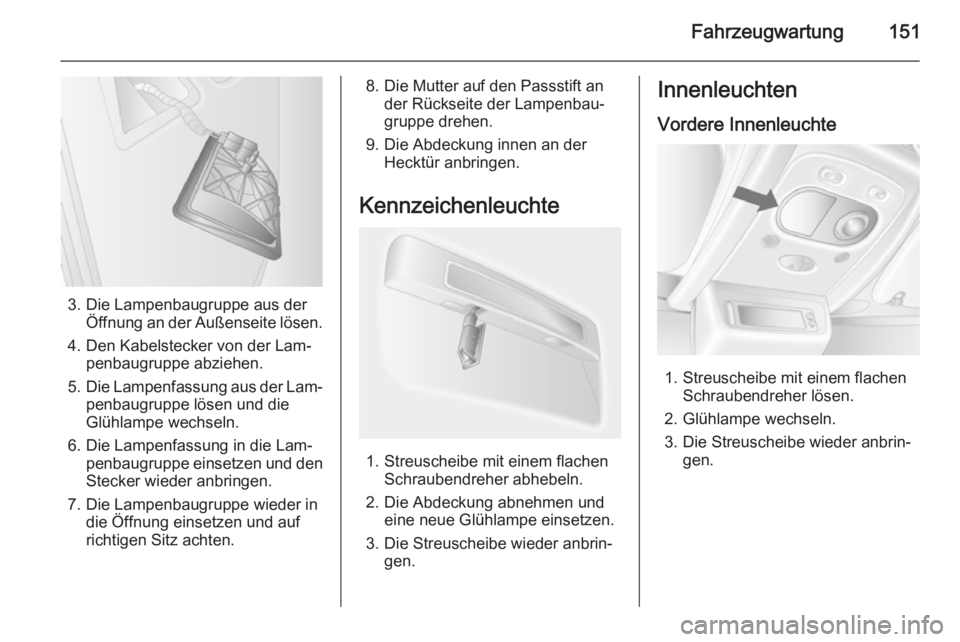

Fahrzeugwartung151
3. Die Lampenbaugruppe aus derÖffnung an der Außenseite lösen.
4. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
5. Die Lampenfassung aus der Lam‐
penbaugruppe lösen und die
Glühlampe wechseln.
6. Die Lampenfassung in die Lam‐ penbaugruppe einsetzen und den
Stecker wieder anbringen.
7. Die Lampenbaugruppe wieder in die Öffnung einsetzen und auf
richtigen Sitz achten.
8. Die Mutter auf den Passstift an der Rückseite der Lampenbau‐
gruppe drehen.
9. Die Abdeckung innen an der Hecktür anbringen.
Kennzeichenleuchte
1. Streuscheibe mit einem flachen Schraubendreher abhebeln.
2. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
3. Die Streuscheibe wieder anbrin‐ gen.
Innenleuchten
Vordere Innenleuchte
1. Streuscheibe mit einem flachen Schraubendreher lösen.
2. Glühlampe wechseln.
3. Die Streuscheibe wieder anbrin‐ gen.

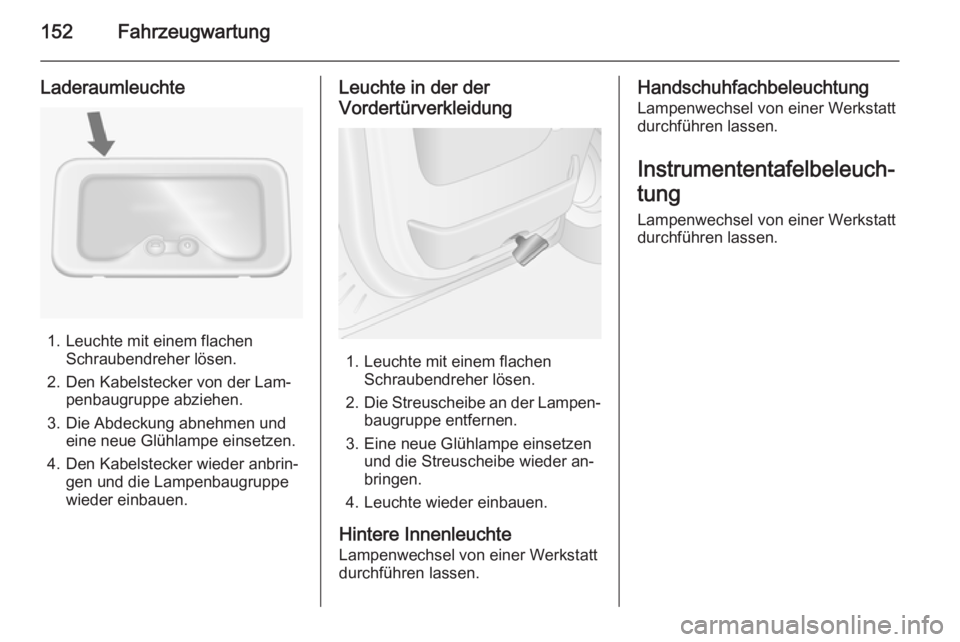

152Fahrzeugwartung
Laderaumleuchte
1. Leuchte mit einem flachenSchraubendreher lösen.
2. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
4. Den Kabelstecker wieder anbrin‐ gen und die Lampenbaugruppe
wieder einbauen.
Leuchte in der der
Vordertürverkleidung
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Die Streuscheibe an der Lampen‐
baugruppe entfernen.
3. Eine neue Glühlampe einsetzen und die Streuscheibe wieder an‐
bringen.
4. Leuchte wieder einbauen.
Hintere Innenleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Handschuhfachbeleuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

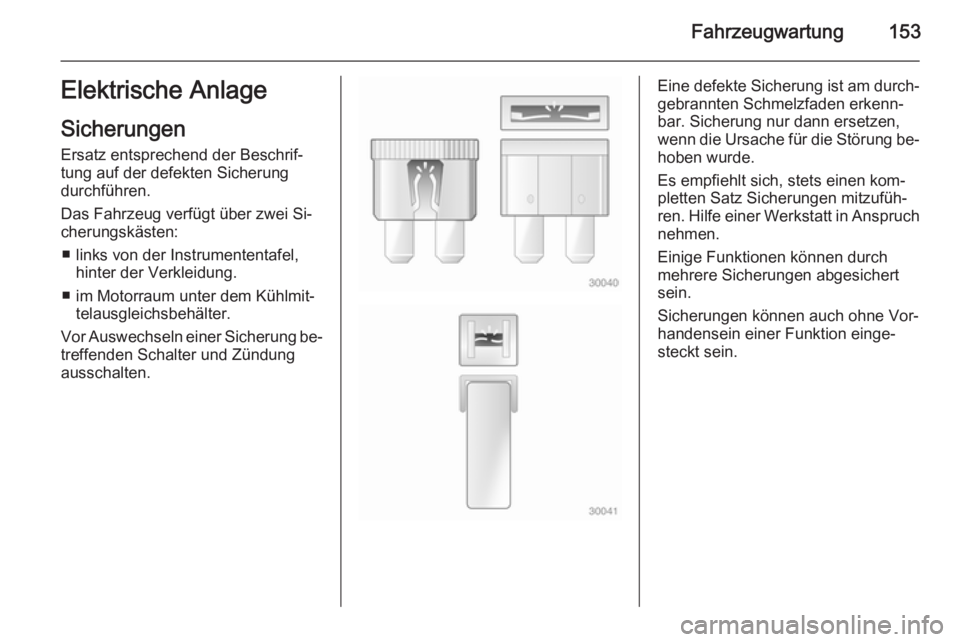

Fahrzeugwartung153Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
■ links von der Instrumententafel, hinter der Verkleidung.
■ im Motorraum unter dem Kühlmit‐ telausgleichsbehälter.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Es empfiehlt sich, stets einen kom‐
pletten Satz Sicherungen mitzufüh‐
ren. Hilfe einer Werkstatt in Anspruch
nehmen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

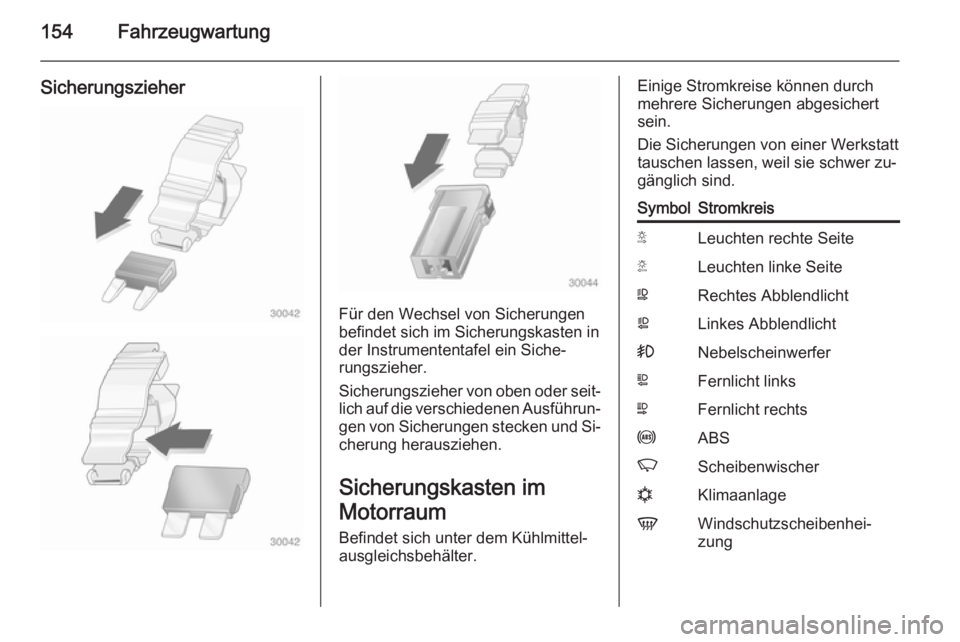

154Fahrzeugwartung
Sicherungszieher
Für den Wechsel von Sicherungen
befindet sich im Sicherungskasten in
der Instrumententafel ein Siche‐
rungszieher.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Befindet sich unter dem Kühlmittel‐
ausgleichsbehälter.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
Die Sicherungen von einer Werkstatt
tauschen lassen, weil sie schwer zu‐
gänglich sind.SymbolStromkreisSLeuchten rechte SeiteTLeuchten linke SeiteWRechtes AbblendlichtaLinkes Abblendlicht>NebelscheinwerferLFernlicht linksNFernlicht rechtsuABSKScheibenwischernKlimaanlageVWindschutzscheibenhei‐
zung

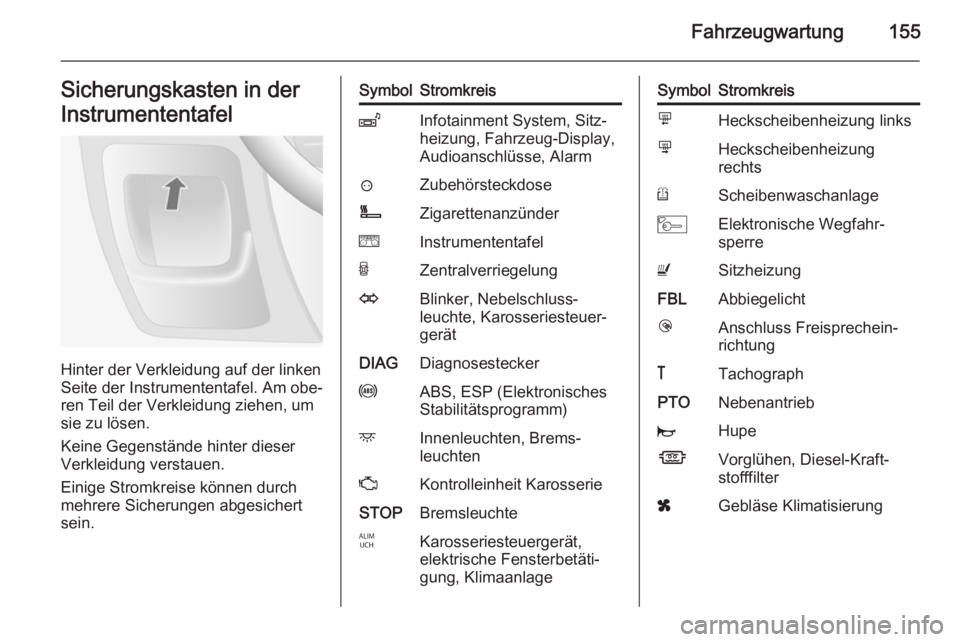

Fahrzeugwartung155Sicherungskasten in der
Instrumententafel
Hinter der Verkleidung auf der linken
Seite der Instrumententafel. Am obe‐
ren Teil der Verkleidung ziehen, um
sie zu lösen.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
SymbolStromkreisZInfotainment System, Sitz‐
heizung, Fahrzeug-Display,
Audioanschlüsse, Alarm?ZubehörsteckdoseÌZigarettenanzündereInstrumententafelUZentralverriegelungOBlinker, Nebelschluss‐
leuchte, Karosseriesteuer‐
gerätDIAGDiagnosesteckeruABS, ESP (Elektronisches
Stabilitätsprogramm)dInnenleuchten, Brems‐
leuchtenZKontrolleinheit KarosserieSTOPBremsleuchteIKarosseriesteuergerät,
elektrische Fensterbetäti‐
gung, KlimaanlageSymbolStromkreismHeckscheibenheizung linksnHeckscheibenheizung
rechtsRScheibenwaschanlageMElektronische Wegfahr‐
sperreUSitzheizungFBLAbbiegelichtlAnschluss Freisprechein‐
richtung&TachographPTONebenantriebjHupeÍVorglühen, Diesel-Kraft‐
stofffilterxGebläse Klimatisierung

156Fahrzeugwartung
SymbolStromkreisADPZusätzliche Anpassungen,Elektrische Fensterbetäti‐
gung, Karosseriesteuer‐
gerätWagenwerkzeug
Wagenheber, Radmutternschlüssel,
Adapter, Radabdeckungshaken,
Schraubenschlüssel und Abschlepp‐
öse sind als Einheit unter dem Vor‐
dersitz verstaut.
Fahrzeuge mit Hinterradantrieb: In‐
begriffen sind auch ein hydraulischer
Wagenheber und ein Satz Verlänge‐
rungsstücke für den Wagenheber.

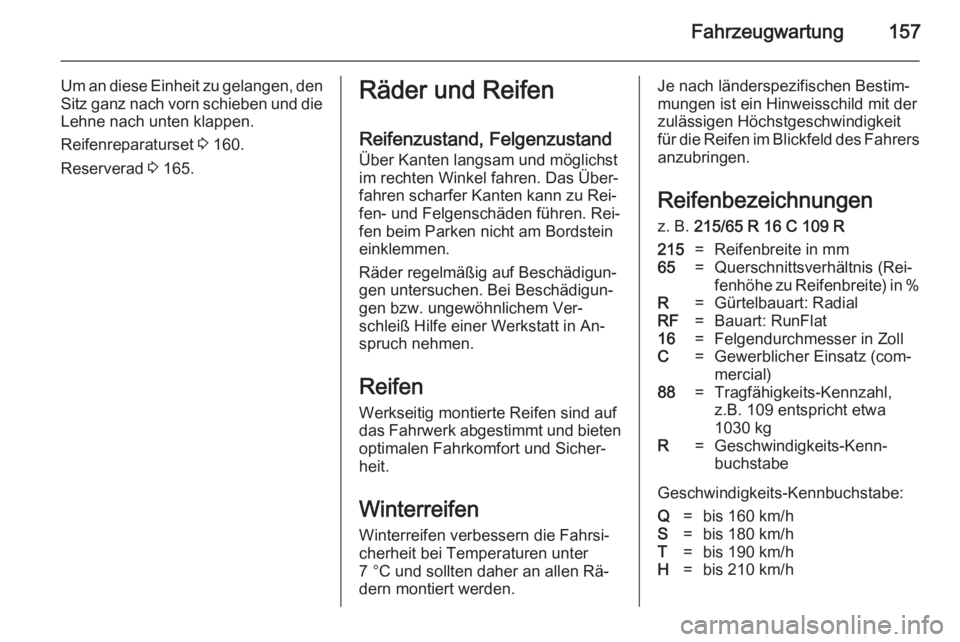

Fahrzeugwartung157
Um an diese Einheit zu gelangen, den
Sitz ganz nach vorn schieben und die Lehne nach unten klappen.
Reifenreparaturset 3 160.
Reserverad 3 165.Räder und Reifen
Reifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Reifen
Werkseitig montierte Reifen sind auf
das Fahrwerk abgestimmt und bieten
optimalen Fahrkomfort und Sicher‐
heit.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.Je nach länderspezifischen Bestim‐
mungen ist ein Hinweisschild mit der
zulässigen Höchstgeschwindigkeit
für die Reifen im Blickfeld des Fahrers anzubringen.
Reifenbezeichnungen
z. B. 215/65 R 16 C 109 R215=Reifenbreite in mm65=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in ZollC=Gewerblicher Einsatz (com‐
mercial)88=Tragfähigkeits-Kennzahl,
z.B. 109 entspricht etwa
1030 kgR=Geschwindigkeits-Kenn‐
buchstabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/h

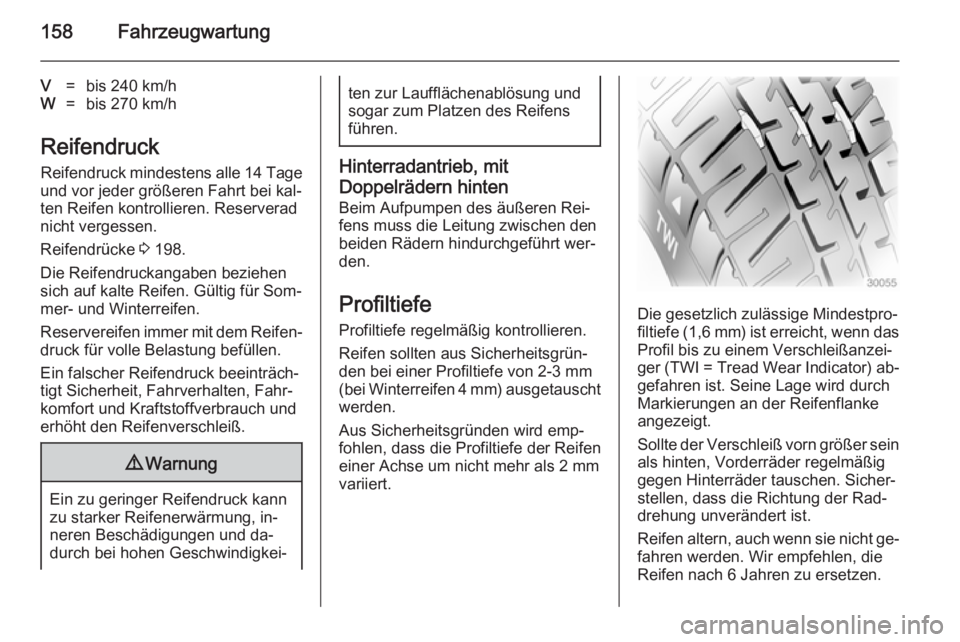

158Fahrzeugwartung
V=bis 240 km/hW=bis 270 km/h
ReifendruckReifendruck mindestens alle 14 Tage
und vor jeder größeren Fahrt bei kal‐
ten Reifen kontrollieren. Reserverad
nicht vergessen.
Reifendrücke 3 198.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Hinterradantrieb, mit
Doppelrädern hinten
Beim Aufpumpen des äußeren Rei‐
fens muss die Leitung zwischen den
beiden Rädern hindurchgeführt wer‐
den.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch
Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
