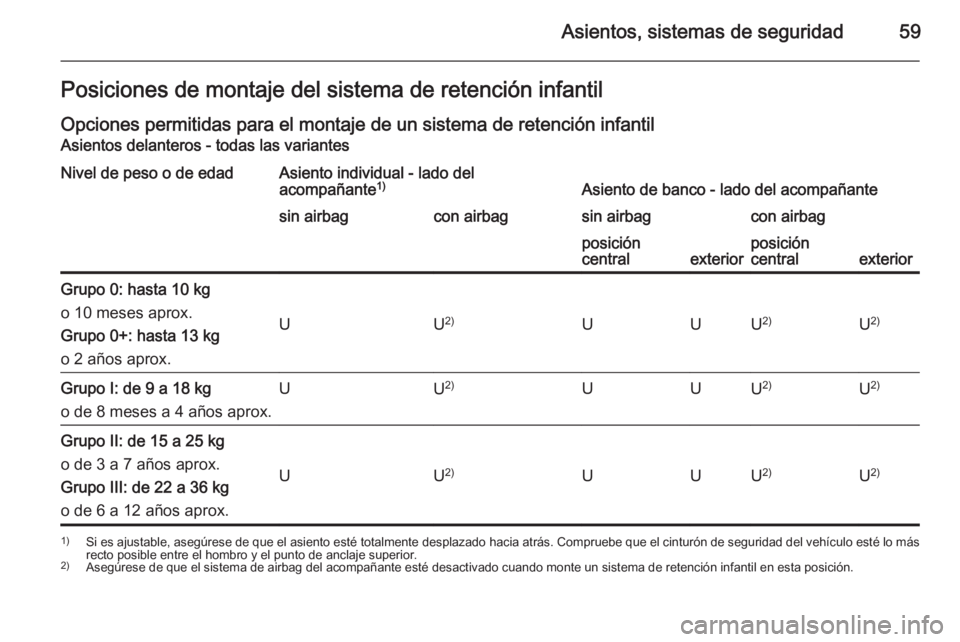

Asientos, sistemas de seguridad59Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil Asientos delanteros - todas las variantesNivel de peso o de edadAsiento individual - lado del
acompañante 1)Asiento de banco - lado del acompañantesin airbagcon airbagsin airbagcon airbagposición
centralexteriorposición
centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UU 2)UUU2)U 2)
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UU 2)UUU 2)U2)Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UU 2)UUU2)U 2)
1)
Si es ajustable, asegúrese de que el asiento esté totalmente desplazado hacia atrás. Compruebe que el cinturón de seguridad del vehículo esté lo más
recto posible entre el hombro y el punto de anclaje superior.
2) Asegúrese de que el sistema de airbag del acompañante esté desactivado cuando monte un sistema de retención infantil en esta posición.

60Asientos, sistemas de seguridad

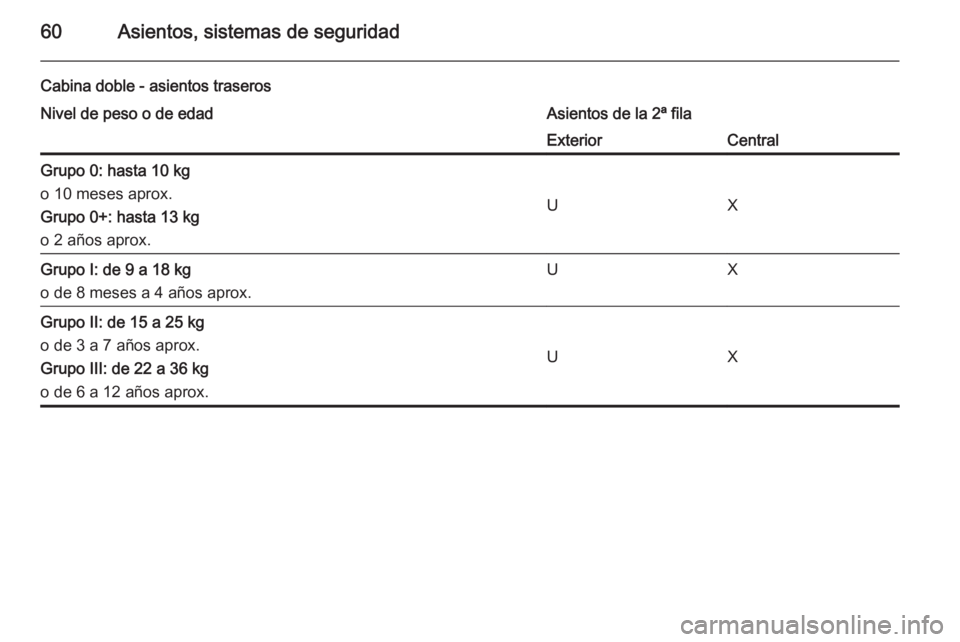

Cabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UX
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UXGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UX

Asientos, sistemas de seguridad61

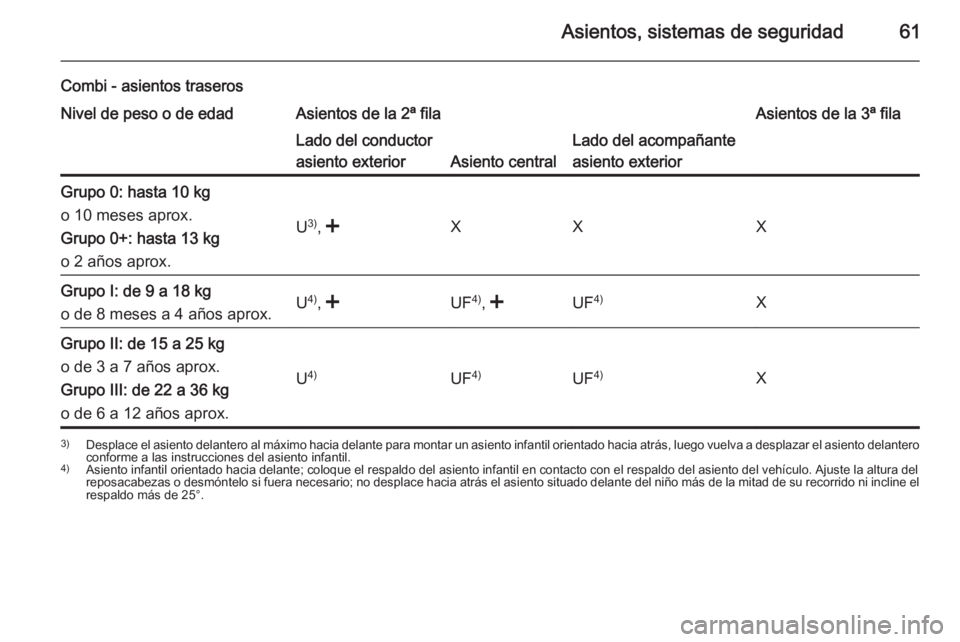

Combi - asientos traserosNivel de peso o de edadAsientos de la 2ª filaAsientos de la 3ª filaLado del conductor
asiento exterior
Asiento central
Lado del acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
U 3)
, Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.U 4)
, , o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
U 4)UF 4)UF4)X
3)
Desplace el asiento delantero al máximo hacia delante para montar un asiento infantil orientado hacia atrás, luego vuelva a desplazar el asiento delantero
conforme a las instrucciones del asiento infantil.
4) Asiento infantil orientado hacia delante; coloque el respaldo del asiento infantil en contacto con el respaldo del asiento del vehículo. Ajuste la altura del
reposacabezas o desmóntelo si fuera necesario; no desplace hacia atrás el asiento situado delante del niño más de la mitad de su recorrido ni incline el
respaldo más de 25°.

62Asientos, sistemas de seguridad

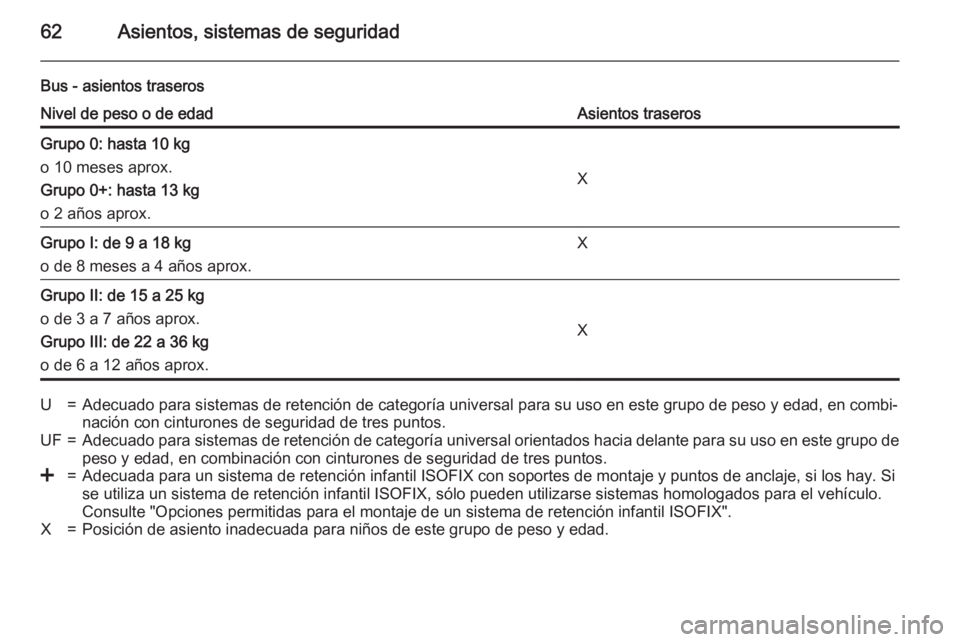

Bus - asientos traserosNivel de peso o de edadAsientos traserosGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
X
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
X
U=Adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en combi‐
nación con cinturones de seguridad de tres puntos.UF=Adecuado para sistemas de retención de categoría universal orientados hacia delante para su uso en este grupo de peso y edad, en combinación con cinturones de seguridad de tres puntos.<=Adecuada para un sistema de retención infantil ISOFIX con soportes de montaje y puntos de anclaje, si los hay. Sise utiliza un sistema de retención infantil ISOFIX, sólo pueden utilizarse sistemas homologados para el vehículo.Consulte "Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX".X=Posición de asiento inadecuada para niños de este grupo de peso y edad.

Asientos, sistemas de seguridad63

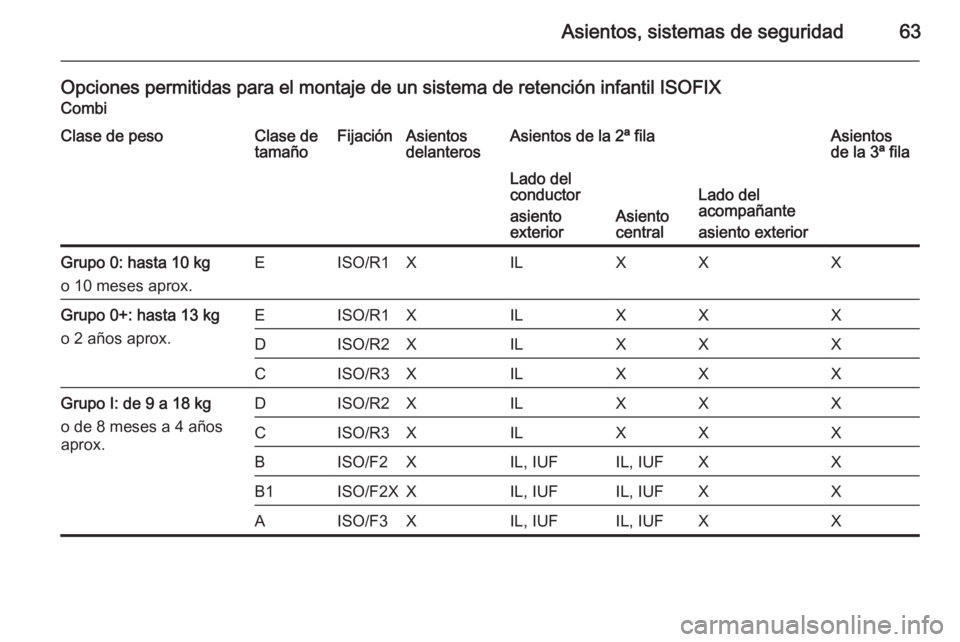

Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXCombiClase de pesoClase de
tamañoFijaciónAsientos
delanterosAsientos de la 2ª filaAsientos
de la 3ª filaLado del
conductor
asiento
exterior
Asiento
central
Lado del
acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años
aprox.DISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

64Asientos, sistemas de seguridad

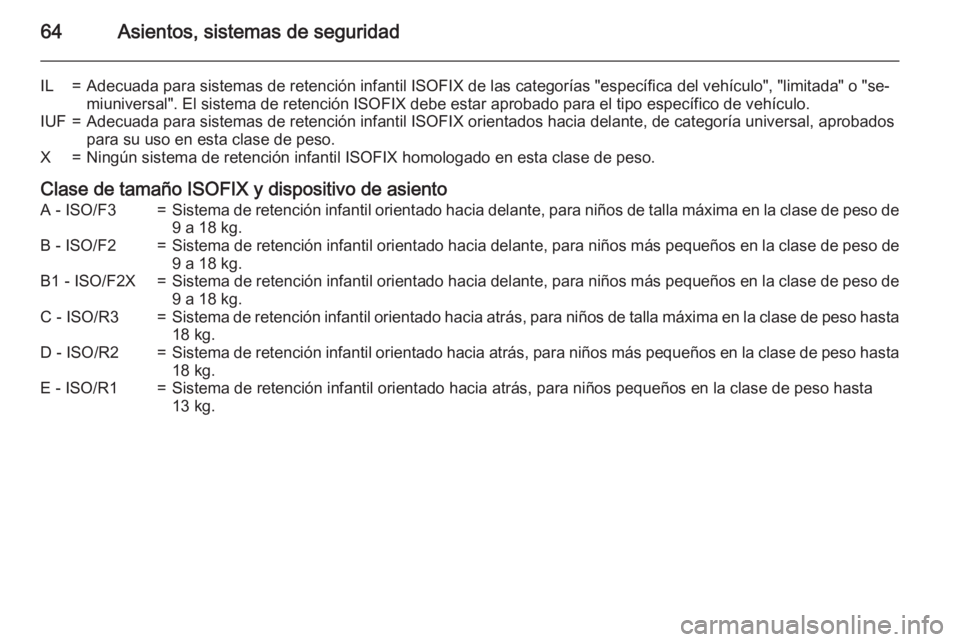

IL=Adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o "se‐miuniversal". El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF=Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X=Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3=Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de 9 a 18 kg.B - ISO/F2=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.B1 - ISO/F2X=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.C - ISO/R3=Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta18 kg.D - ISO/R2=Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta18 kg.E - ISO/R1=Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kg.

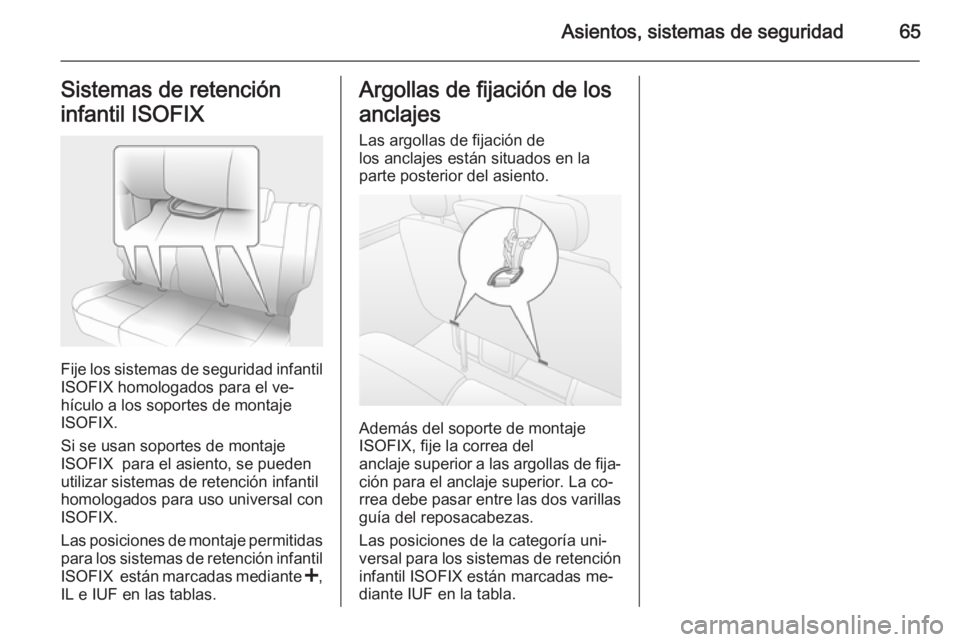

Asientos, sistemas de seguridad65Sistemas de retención
infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Argollas de fijación de los
anclajes Las argollas de fijación de
los anclajes están situados en la
parte posterior del asiento.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.

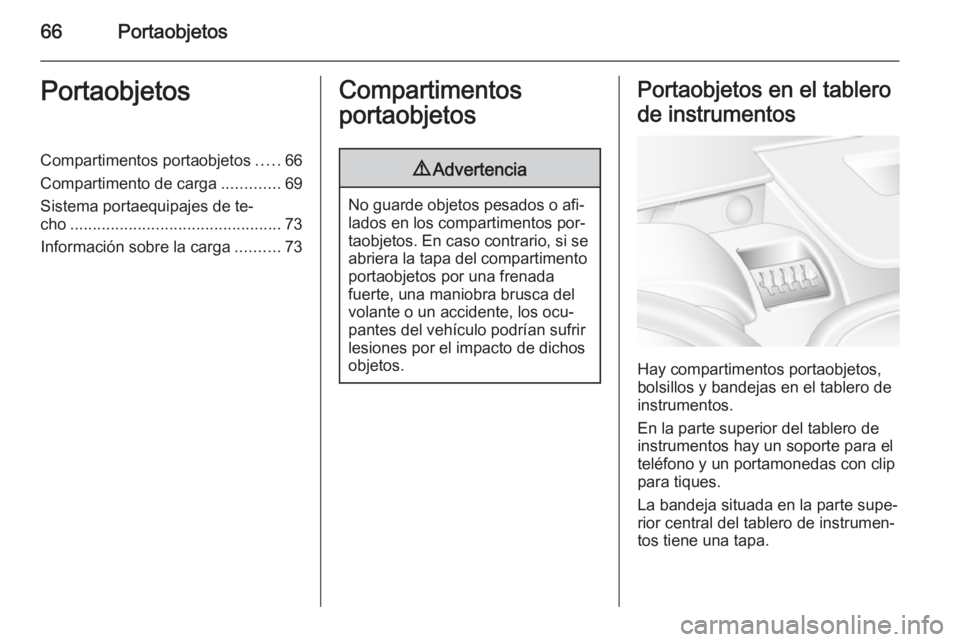

66PortaobjetosPortaobjetosCompartimentos portaobjetos.....66
Compartimento de carga .............69
Sistema portaequipajes de te‐
cho ............................................... 73
Información sobre la carga ..........73Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
En la parte superior del tablero de
instrumentos hay un soporte para el
teléfono y un portamonedas con clip para tiques.
La bandeja situada en la parte supe‐
rior central del tablero de instrumen‐
tos tiene una tapa.

Portaobjetos67

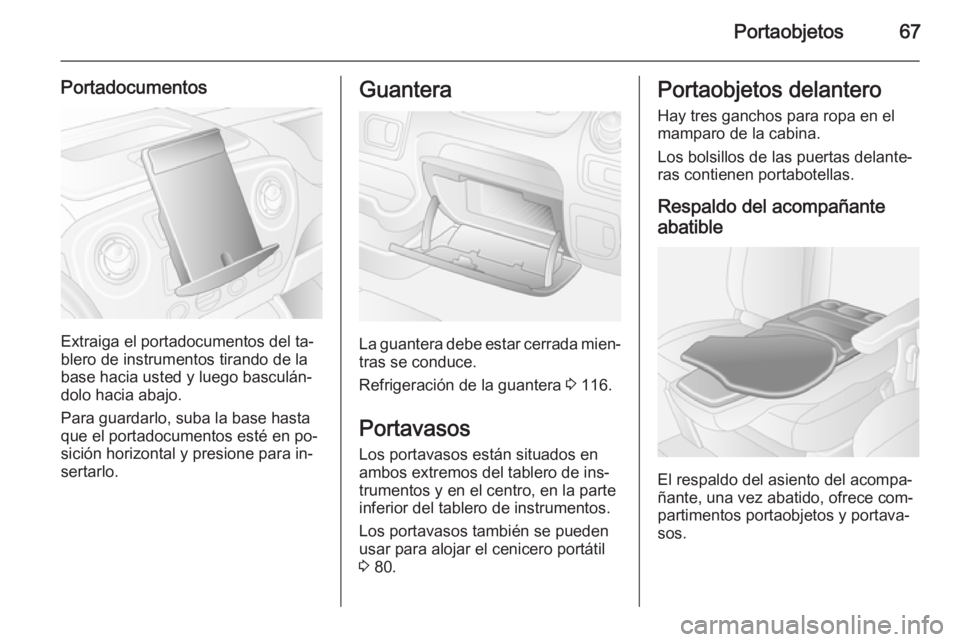

Portadocumentos
Extraiga el portadocumentos del ta‐
blero de instrumentos tirando de la
base hacia usted y luego basculán‐
dolo hacia abajo.
Para guardarlo, suba la base hasta
que el portadocumentos esté en po‐
sición horizontal y presione para in‐
sertarlo.
Guantera
La guantera debe estar cerrada mien‐
tras se conduce.
Refrigeración de la guantera 3 116.
Portavasos Los portavasos están situados en
ambos extremos del tablero de ins‐
trumentos y en el centro, en la parte
inferior del tablero de instrumentos.
Los portavasos también se puedenusar para alojar el cenicero portátil
3 80.
Portaobjetos delantero
Hay tres ganchos para ropa en el
mamparo de la cabina.
Los bolsillos de las puertas delante‐
ras contienen portabotellas.
Respaldo del acompañanteabatible
El respaldo del asiento del acompa‐
ñante, una vez abatido, ofrece com‐
partimentos portaobjetos y portava‐
sos.

68Portaobjetos

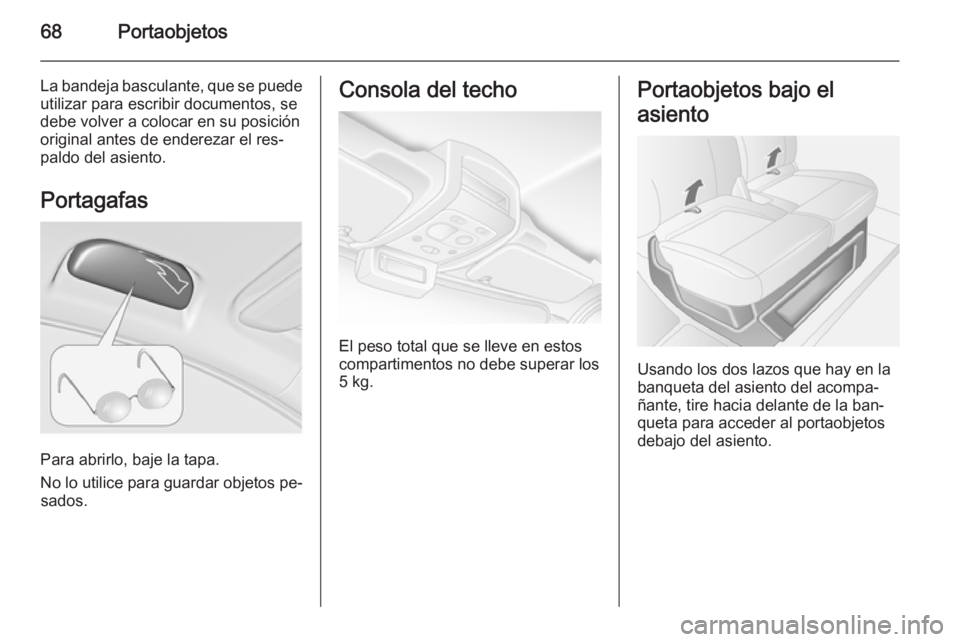

La bandeja basculante, que se puedeutilizar para escribir documentos, se
debe volver a colocar en su posición
original antes de enderezar el res‐ paldo del asiento.
Portagafas
Para abrirlo, baje la tapa.
No lo utilice para guardar objetos pe‐ sados.
Consola del techo
El peso total que se lleve en estos
compartimentos no debe superar los
5 kg.
Portaobjetos bajo el
asiento
Usando los dos lazos que hay en la
banqueta del asiento del acompa‐ ñante, tire hacia delante de la ban‐
queta para acceder al portaobjetos
debajo del asiento.
