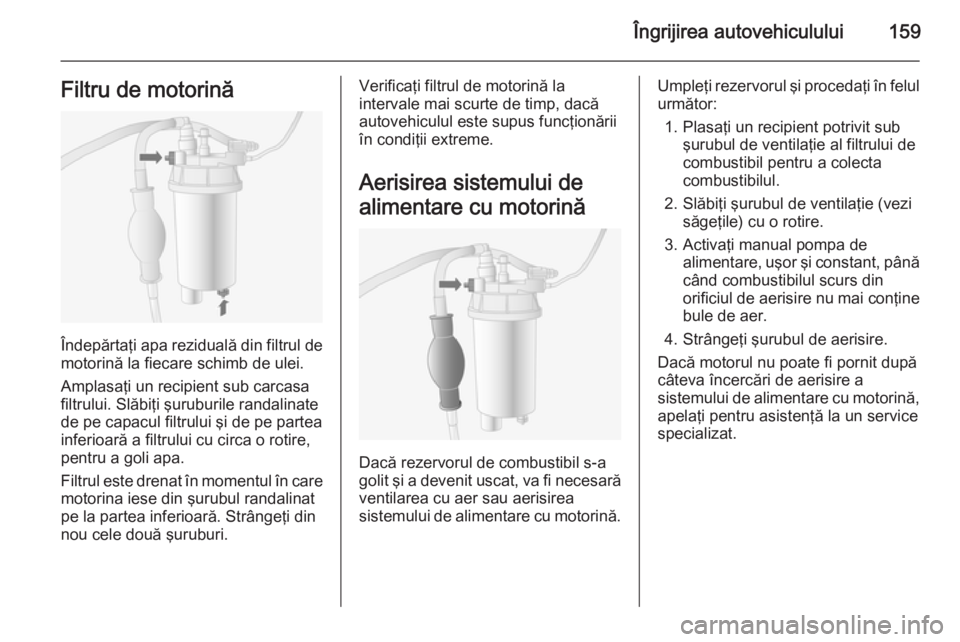

Îngrijirea autovehiculului159Filtru de motorină
Îndepărtaţi apa reziduală din filtrul de
motorină la fiecare schimb de ulei.
Amplasaţi un recipient sub carcasa
filtrului. Slăbiţi şuruburile randalinate
de pe capacul filtrului şi de pe partea
inferioară a filtrului cu circa o rotire,
pentru a goli apa.
Filtrul este drenat în momentul în care motorina iese din şurubul randalinat
pe la partea inferioară. Strângeţi din
nou cele două şuruburi.
Verificaţi filtrul de motorină la
intervale mai scurte de timp, dacă
autovehiculul este supus funcţionării
în condiţii extreme.
Aerisirea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit şi a devenit uscat, va fi necesară
ventilarea cu aer sau aerisirea
sistemului de alimentare cu motorină.
Umpleţi rezervorul şi procedaţi în felul
următor:
1. Plasaţi un recipient potrivit sub şurubul de ventilaţie al filtrului de
combustibil pentru a colecta
combustibilul.
2. Slăbiţi şurubul de ventilaţie (vezi săgeţile) cu o rotire.
3. Activaţi manual pompa de alimentare, uşor şi constant, până
când combustibilul scurs din
orificiul de aerisire nu mai conţine bule de aer.
4. Strângeţi şurubul de aerisire.
Dacă motorul nu poate fi pornit după
câteva încercări de aerisire a
sistemului de alimentare cu motorină,
apelaţi pentru asistenţă la un service specializat.

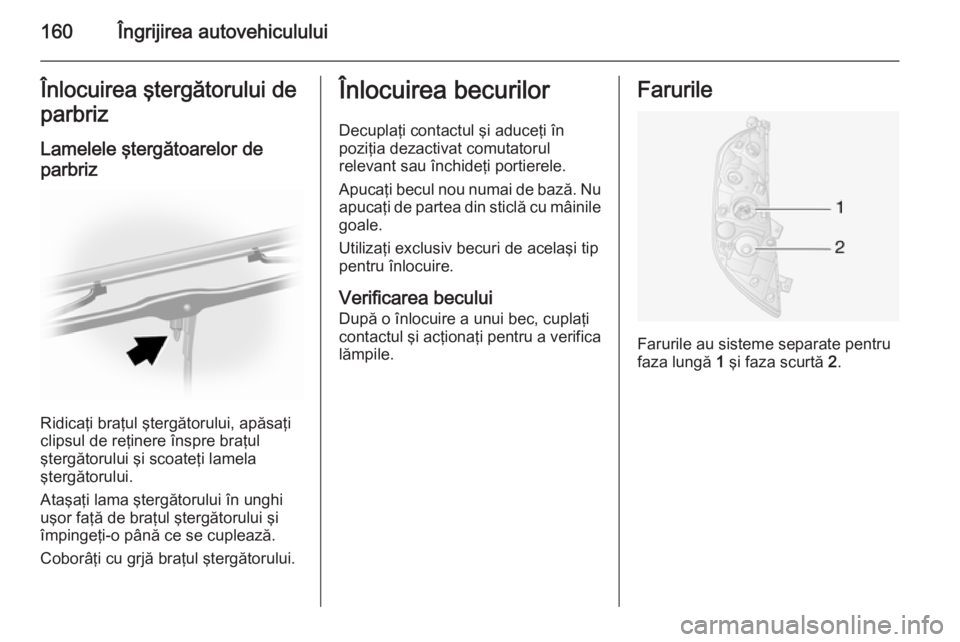

160Îngrijirea autovehicululuiÎnlocuirea ştergătorului deparbriz
Lamelele ştergătoarelor de
parbriz
Ridicaţi braţul ştergătorului, apăsaţi
clipsul de reţinere înspre braţul
ştergătorului şi scoateţi lamela
ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.Farurile
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2.

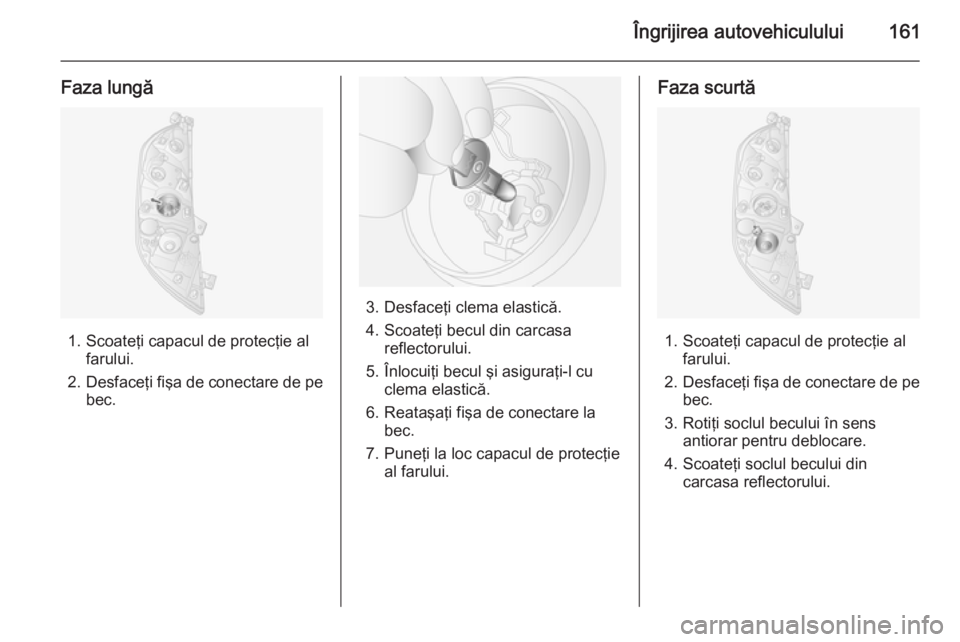

Îngrijirea autovehiculului161
Faza lungă
1. Scoateţi capacul de protecţie alfarului.
2. Desfaceţi fişa de conectare de pe
bec.
3. Desfaceţi clema elastică.
4. Scoateţi becul din carcasa reflectorului.
5. Înlocuiţi becul şi asiguraţi-l cu clema elastică.
6. Reataşaţi fişa de conectare la bec.
7. Puneţi la loc capacul de protecţie al farului.
Faza scurtă
1. Scoateţi capacul de protecţie al farului.
2. Desfaceţi fişa de conectare de pe
bec.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

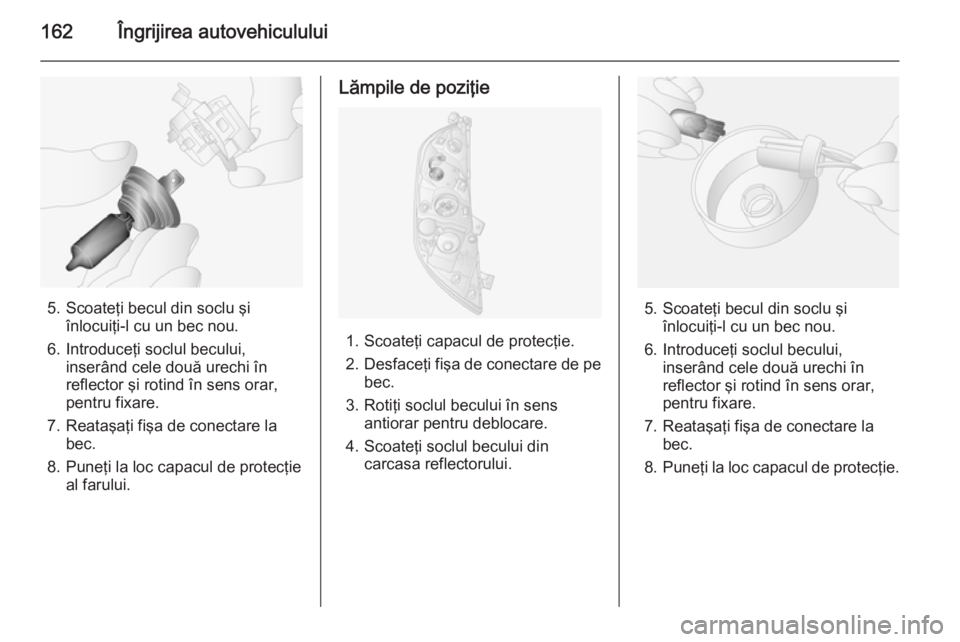

162Îngrijirea autovehiculului
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie al farului.
Lămpile de poziţie
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie.

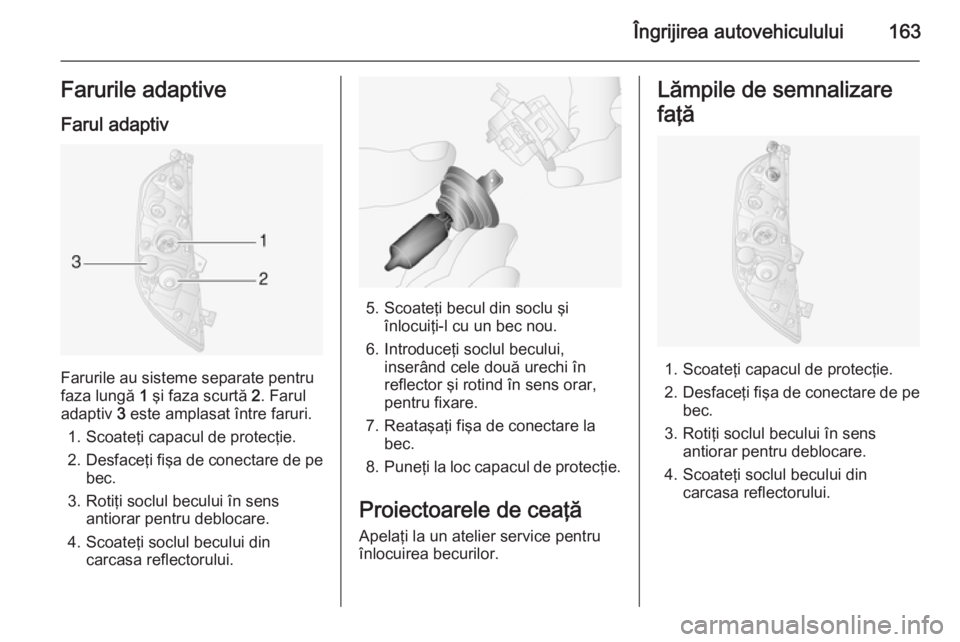

Îngrijirea autovehiculului163Farurile adaptiveFarul adaptiv
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2. Farul
adaptiv 3 este amplasat între faruri.
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lămpile de semnalizare
faţă
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
bec.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

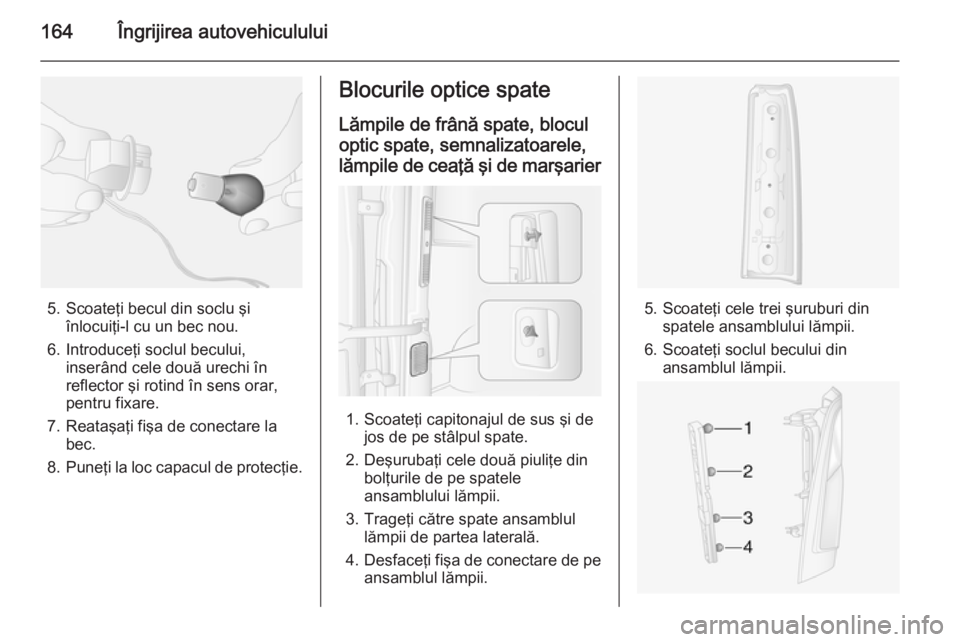

164Îngrijirea autovehiculului
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Reataşaţi fişa de conectare la bec.
8. Puneţi la loc capacul de protecţie.
Blocurile optice spate
Lămpile de frână spate, blocul optic spate, semnalizatoarele,
lămpile de ceaţă şi de marşarier
1. Scoateţi capitonajul de sus şi de jos de pe stâlpul spate.
2. Deşurubaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
3. Trageţi către spate ansamblul lămpii de partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi cele trei şuruburi din spatele ansamblului lămpii.
6. Scoateţi soclul becului din ansamblul lămpii.

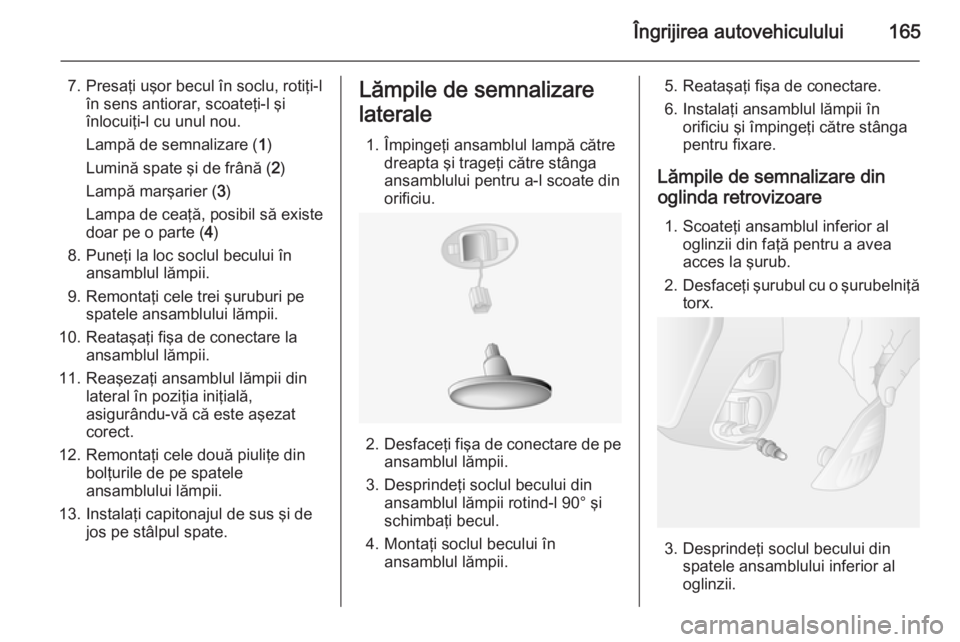

Îngrijirea autovehiculului165
7. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lampă marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
8. Puneţi la loc soclul becului în ansamblul lămpii.
9. Remontaţi cele trei şuruburi pe spatele ansamblului lămpii.
10. Reataşaţi fişa de conectare la ansamblul lămpii.
11. Reaşezaţi ansamblul lămpii din lateral în poziţia iniţială,
asigurându-vă că este aşezat
corect.
12. Remontaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
13. Instalaţi capitonajul de sus şi de jos pe stâlpul spate.Lămpile de semnalizare
laterale
1. Împingeţi ansamblul lampă către dreapta şi trageţi către stânga
ansamblului pentru a-l scoate din orificiu.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Desprindeţi soclul becului din ansamblul lămpii rotind-l 90° şi
schimbaţi becul.
4. Montaţi soclul becului în ansamblul lămpii.
5. Reataşaţi fişa de conectare.
6. Instalaţi ansamblul lămpii în orificiu şi împingeţi către stânga
pentru fixare.
Lămpile de semnalizare din
oglinda retrovizoare
1. Scoateţi ansamblul inferior al oglinzii din faţă pentru a avea
acces la şurub.
2. Desfaceţi şurubul cu o şurubelniţă
torx.
3. Desprindeţi soclul becului din
spatele ansamblului inferior al
oglinzii.

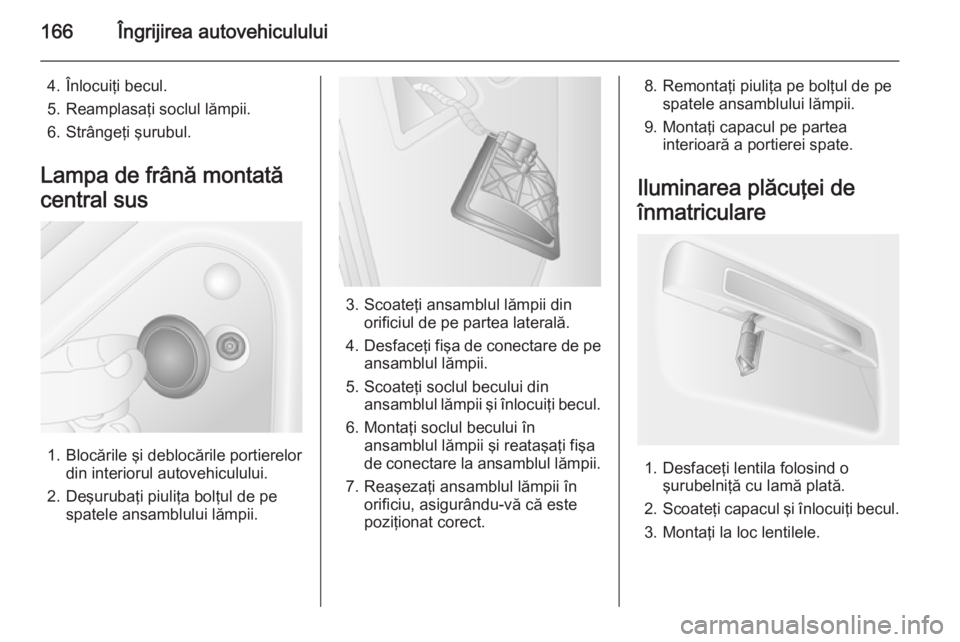

166Îngrijirea autovehiculului
4. Înlocuiţi becul.
5. Reamplasaţi soclul lămpii.
6. Strângeţi şurubul.
Lampa de frână montată
central sus
1. Blocările şi deblocările portierelor din interiorul autovehiculului.
2. Deşurubaţi piuliţa bolţul de pe spatele ansamblului lămpii.
3. Scoateţi ansamblul lămpii din orificiul de pe partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi soclul becului din ansamblul lămpii şi înlocuiţi becul.
6. Montaţi soclul becului în ansamblul lămpii şi reataşaţi fişa
de conectare la ansamblul lămpii.
7. Reaşezaţi ansamblul lămpii în orificiu, asigurându-vă că este
poziţionat corect.
8. Remontaţi piuliţa pe bolţul de pe spatele ansamblului lămpii.
9. Montaţi capacul pe partea interioară a portierei spate.
Iluminarea plăcuţei de
înmatriculare
1. Desfaceţi lentila folosind o şurubelniţă cu lamă plată.
2. Scoateţi capacul şi înlocuiţi becul.
3. Montaţi la loc lentilele.

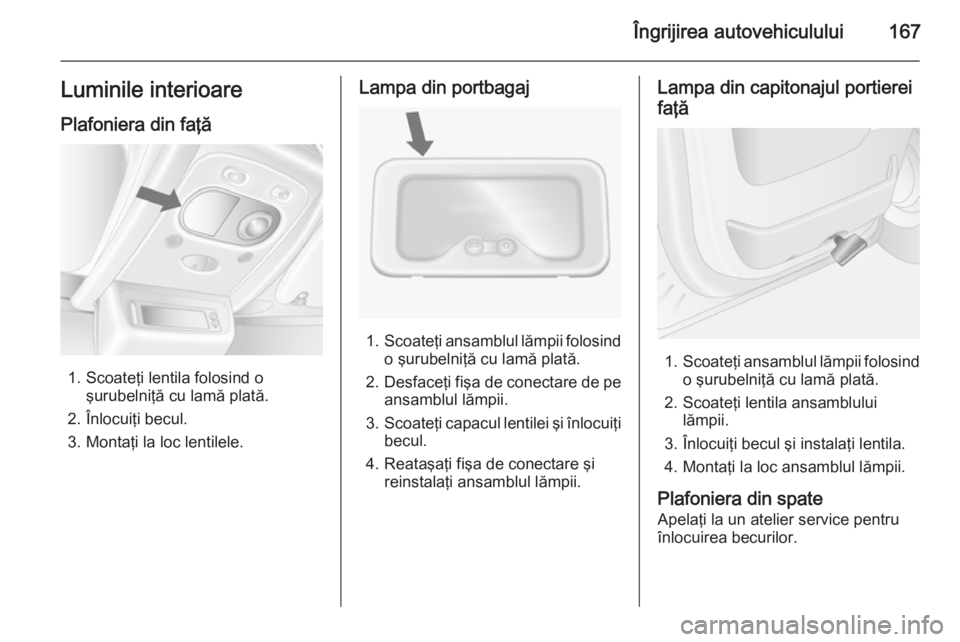

Îngrijirea autovehiculului167Luminile interioarePlafoniera din faţă
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Înlocuiţi becul.
3. Montaţi la loc lentilele.
Lampa din portbagaj
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Reataşaţi fişa de conectare şi reinstalaţi ansamblul lămpii.
Lampa din capitonajul portierei
faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Scoateţi lentila ansamblului lămpii.
3. Înlocuiţi becul şi instalaţi lentila.
4. Montaţi la loc ansamblul lămpii.
Plafoniera din spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.

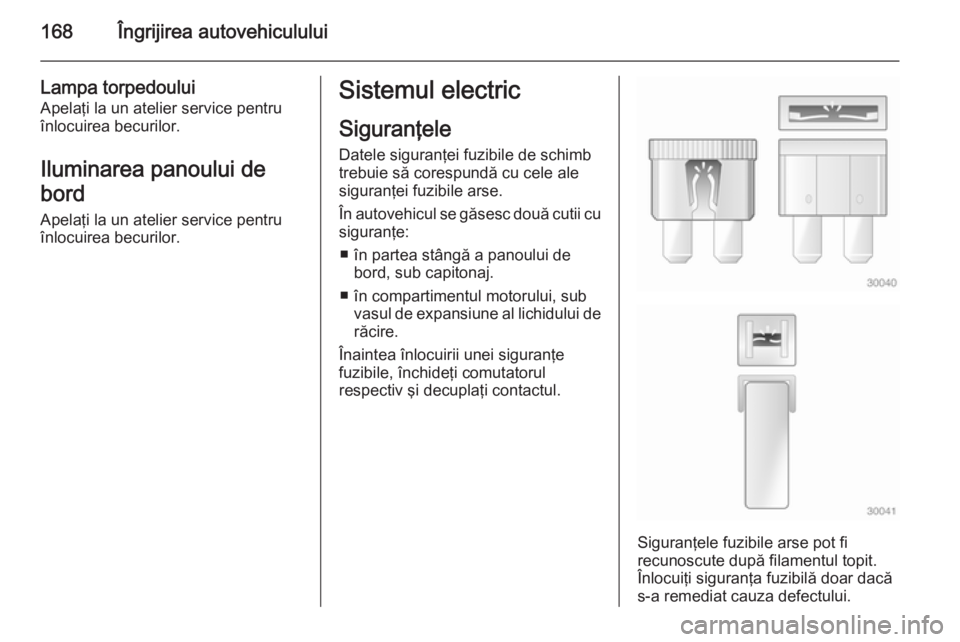

168Îngrijirea autovehiculului
Lampa torpedouluiApelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
■ în partea stângă a panoului de bord, sub capitonaj.
■ în compartimentul motorului, sub vasul de expansiune al lichidului derăcire.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
