OPEL MOVANO_B 2015 Manual de Instrucciones (in Spanish)

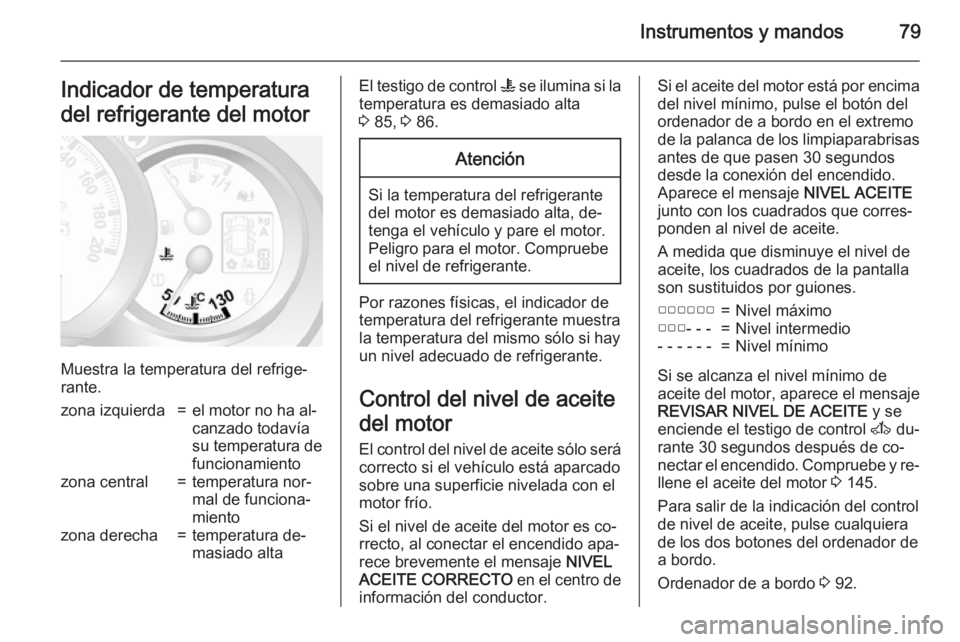

Instrumentos y mandos79Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda=el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central=temperatura nor‐
mal de funciona‐
mientozona derecha=temperatura de‐
masiado altaEl testigo de control W se ilumina si la
temperatura es demasiado alta
3 85, 3 86.Atención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Por razones físicas, el indicador de
temperatura del refrigerante muestra
la temperatura del mismo sólo si hay
un nivel adecuado de refrigerante.
Control del nivel de aceite
del motor
El control del nivel de aceite sólo será
correcto si el vehículo está aparcado
sobre una superficie nivelada con el
motor frío.
Si el nivel de aceite del motor es co‐
rrecto, al conectar el encendido apa‐
rece brevemente el mensaje NIVEL
ACEITE CORRECTO en el centro de
información del conductor.
Si el aceite del motor está por encima
del nivel mínimo, pulse el botón del
ordenador de a bordo en el extremo
de la palanca de los limpiaparabrisas antes de que pasen 30 segundos
desde la conexión del encendido.
Aparece el mensaje NIVEL ACEITE
junto con los cuadrados que corres‐
ponden al nivel de aceite.
A medida que disminuye el nivel de
aceite, los cuadrados de la pantalla
son sustituidos por guiones.▢▢▢▢▢▢=Nivel máximo▢▢▢- - -=Nivel intermedio- - - - - -=Nivel mínimo
Si se alcanza el nivel mínimo de
aceite del motor, aparece el mensaje
REVISAR NIVEL DE ACEITE y se
enciende el testigo de control A du‐
rante 30 segundos después de co‐
nectar el encendido. Compruebe y re‐
llene el aceite del motor 3 145.
Para salir de la indicación del control
de nivel de aceite, pulse cualquiera
de los dos botones del ordenador de
a bordo.
Ordenador de a bordo 3 92.

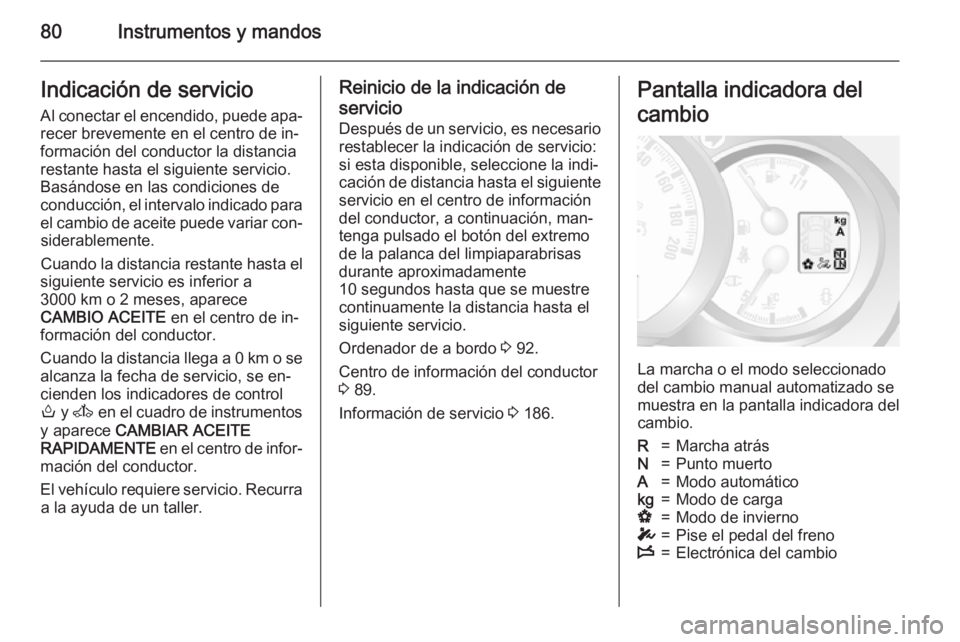

80Instrumentos y mandosIndicación de servicioAl conectar el encendido, puede apa‐
recer brevemente en el centro de in‐
formación del conductor la distancia
restante hasta el siguiente servicio.
Basándose en las condiciones de
conducción, el intervalo indicado para el cambio de aceite puede variar con‐ siderablemente.
Cuando la distancia restante hasta el
siguiente servicio es inferior a
3000 km o 2 meses, aparece
CAMBIO ACEITE en el centro de in‐
formación del conductor.
Cuando la distancia llega a 0 km o se
alcanza la fecha de servicio, se en‐
cienden los indicadores de control
o y A en el cuadro de instrumentos
y aparece CAMBIAR ACEITE
RAPIDAMENTE en el centro de infor‐
mación del conductor.
El vehículo requiere servicio. Recurra a la ayuda de un taller.Reinicio de la indicación de
servicio
Después de un servicio, es necesario
restablecer la indicación de servicio:
si esta disponible, seleccione la indi‐
cación de distancia hasta el siguiente servicio en el centro de información
del conductor, a continuación, man‐
tenga pulsado el botón del extremo
de la palanca del limpiaparabrisas
durante aproximadamente
10 segundos hasta que se muestre
continuamente la distancia hasta el
siguiente servicio.
Ordenador de a bordo 3 92.
Centro de información del conductor
3 89.
Información de servicio 3 186.Pantalla indicadora del
cambio
La marcha o el modo seleccionado
del cambio manual automatizado se muestra en la pantalla indicadora del
cambio.
R=Marcha atrásN=Punto muertoA=Modo automáticokg=Modo de cargaV=Modo de inviernoT=Pise el pedal del frenoW=Electrónica del cambio

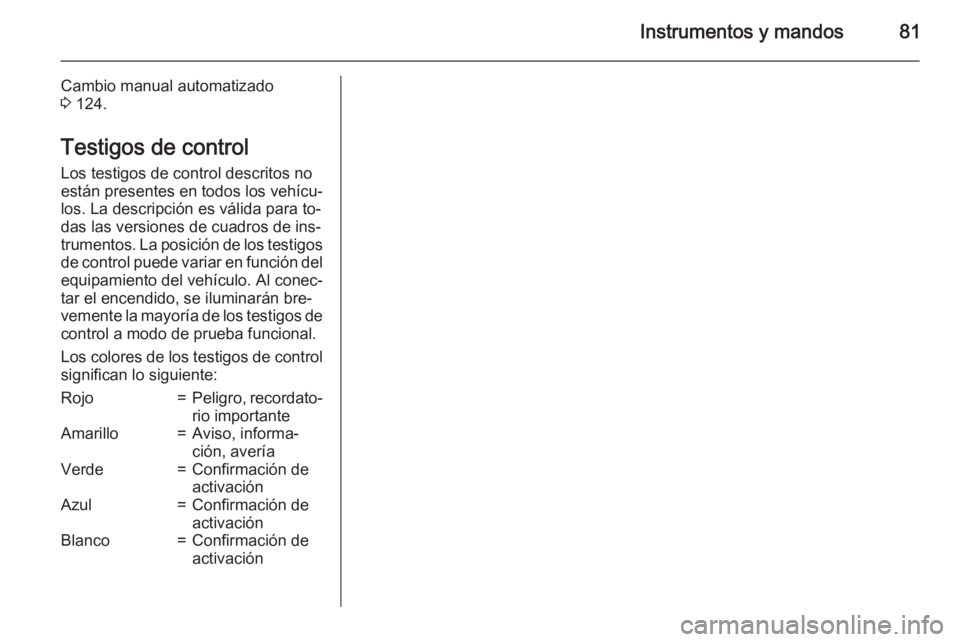

Instrumentos y mandos81
Cambio manual automatizado
3 124.
Testigos de control Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos
de control puede variar en función del equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo=Peligro, recordato‐
rio importanteAmarillo=Aviso, informa‐
ción, averíaVerde=Confirmación de
activaciónAzul=Confirmación de
activaciónBlanco=Confirmación de
activación

82Instrumentos y mandos

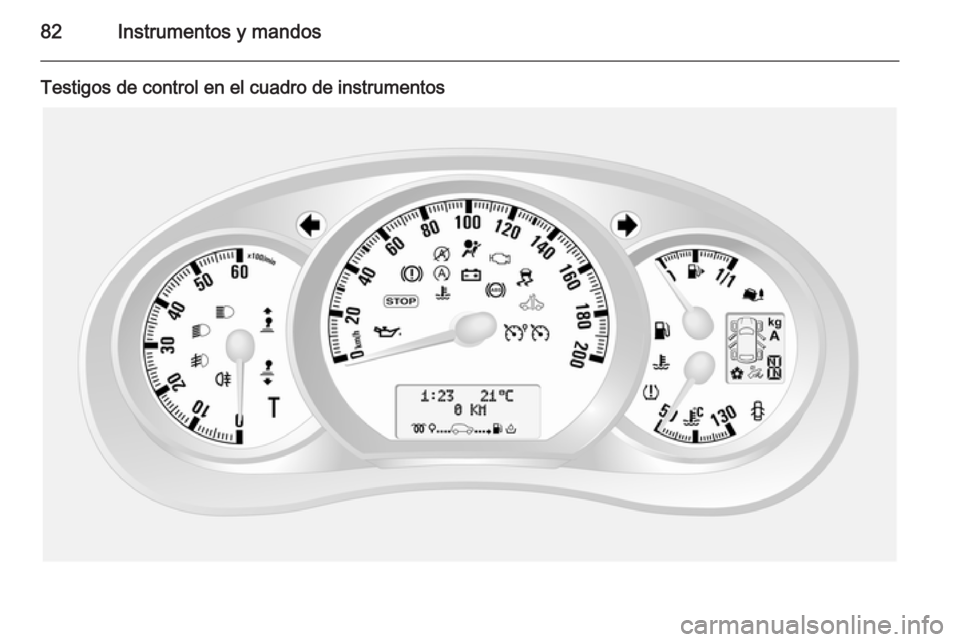

Testigos de control en el cuadro de instrumentos

Instrumentos y mandos83

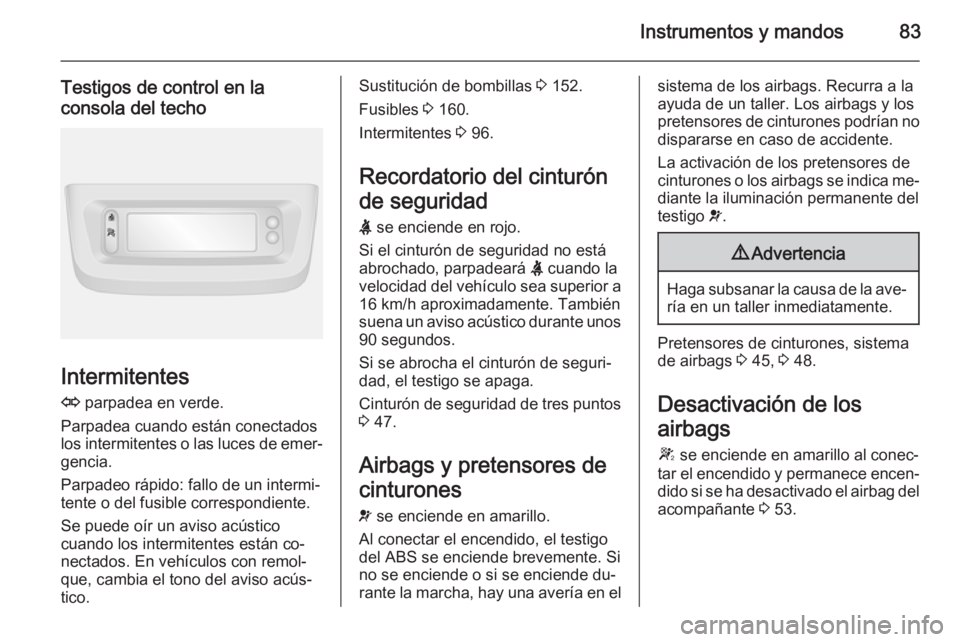

Testigos de control en la
consola del techo
Intermitentes
O parpadea en verde.
Parpadea cuando están conectados
los intermitentes o las luces de emer‐ gencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Se puede oír un aviso acústico
cuando los intermitentes están co‐
nectados. En vehículos con remol‐
que, cambia el tono del aviso acús‐
tico.
Sustitución de bombillas 3 152.
Fusibles 3 160.
Intermitentes 3 96.
Recordatorio del cinturón
de seguridad X se enciende en rojo.
Si el cinturón de seguridad no está
abrochado, parpadeará X cuando la
velocidad del vehículo sea superior a 16 km/h aproximadamente. También
suena un aviso acústico durante unos
90 segundos.
Si se abrocha el cinturón de seguri‐
dad, el testigo se apaga.
Cinturón de seguridad de tres puntos
3 47.
Airbags y pretensores de
cinturones
v se enciende en amarillo.
Al conectar el encendido, el testigo del ABS se enciende brevemente. Si
no se enciende o si se enciende du‐
rante la marcha, hay una avería en elsistema de los airbags. Recurra a la
ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 45, 3 48.
Desactivación de los
airbags W se enciende en amarillo al conec‐
tar el encendido y permanece encen‐
dido si se ha desactivado el airbag del acompañante 3 53.

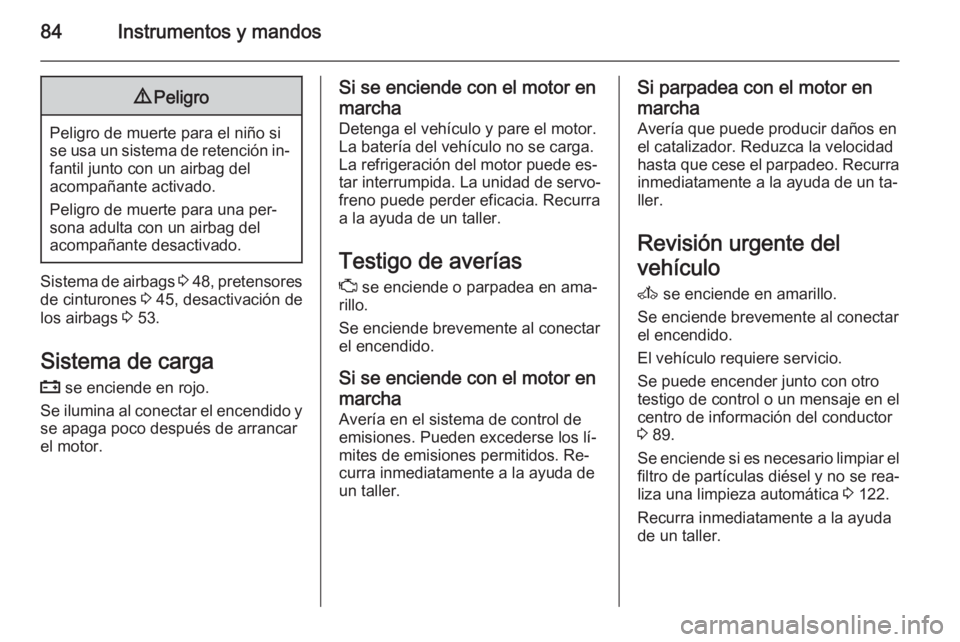

84Instrumentos y mandos9Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de airbags 3 48 , pretensores
de cinturones 3 45, desactivación de
los airbags 3 53.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se enciende brevemente al conectar el encendido.
Si se enciende con el motor en marcha Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente del
vehículo A se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.
El vehículo requiere servicio.
Se puede encender junto con otro
testigo de control o un mensaje en el centro de información del conductor
3 89.
Se enciende si es necesario limpiar el filtro de partículas diésel y no se rea‐
liza una limpieza automática 3 122.
Recurra inmediatamente a la ayuda
de un taller.

Instrumentos y mandos85Pare el motorC se enciende en rojo.
Se enciende durante unos segundos
al conectar el encendido.
Si C se enciende (posiblemente
junto con W y/o R), pare el motor in‐
mediatamente y recurra a la ayuda de
un taller.
Dependiendo del tipo de avería,
puede también aparecer un mensaje
de advertencia en el centro de infor‐ mación del conductor 3 89.
Sistema de frenos R se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
El testigo de control R permanece
iluminado después de conectar el en‐ cendido si el freno de estaciona‐
miento está accionado 3 129.
Al soltar el freno de estacionamiento, R se ilumina (posiblemente en com‐
binación con C) si el nivel del líquido
de frenos es demasiado bajo 3 149.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Sistema de frenos 3 128.
Desgaste de las pastillas de freno
F se enciende en amarillo.
Se enciende cuando se desgastan
las pastillas de freno 3 128.
Recurra a la ayuda de un taller.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se enciende brevemente al conectar
el encendido. El sistema está opera‐
tivo cuando se apaga el testigo de
control u.
Si se encienden los testigos de con‐
trol u y A , con los mensajes
REVISAR ABS y REVISAR ESP en el
centro de información del conductor
3 89, hay una avería en el ABS. El
sistema de frenos del vehículo sigue
estando operativo pero sin la regula‐ ción del ABS.
Si se encienden los testigos de con‐
trol u, A , R y C , el ABS y el ESP
están desactivados y aparece el
mensaje ANOMALIA FRENADO . Re‐
curra a la ayuda de un taller.
Sistema antibloqueo de frenos
3 128.
Cambio a una marcha más larga
k o j parpadea o se enciende en ama‐
rillo.
Se enciende cuando se recomienda
cambiar de marcha para ahorrar com‐ bustible.
Modo ECO 3 114.
Programa electrónico de
estabilidad
b parpadea o se enciende en amari‐
llo.

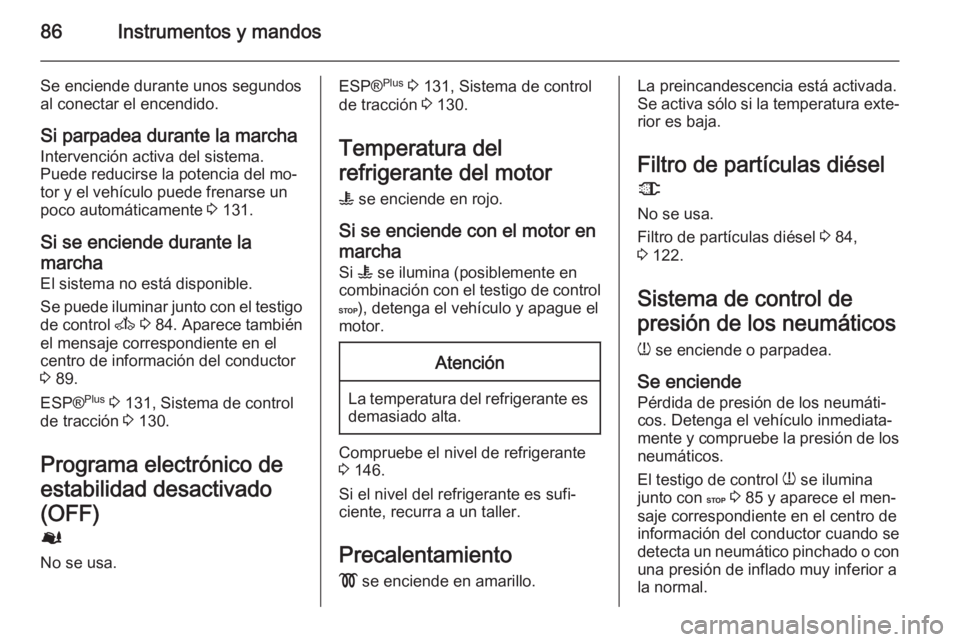

86Instrumentos y mandos
Se enciende durante unos segundos
al conectar el encendido.
Si parpadea durante la marcha
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente 3 131.
Si se enciende durante la
marcha
El sistema no está disponible.
Se puede iluminar junto con el testigo
de control A 3 84 . Aparece también
el mensaje correspondiente en el
centro de información del conductor
3 89.
ESP® Plus
3 131, Sistema de control
de tracción 3 130.
Programa electrónico de
estabilidad desactivado
(OFF)
Ø
No se usa.ESP® Plus
3 131, Sistema de control
de tracción 3 130.
Temperatura del
refrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Si W se ilumina (posiblemente en
combinación con el testigo de control C ), detenga el vehículo y apague el
motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
3 146.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
8
No se usa.
Filtro de partículas diésel 3 84,
3 122.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
El testigo de control w se ilumina
junto con C 3 85 y aparece el men‐
saje correspondiente en el centro de
información del conductor cuando se
detecta un neumático pinchado o con
una presión de inflado muy inferior a
la normal.

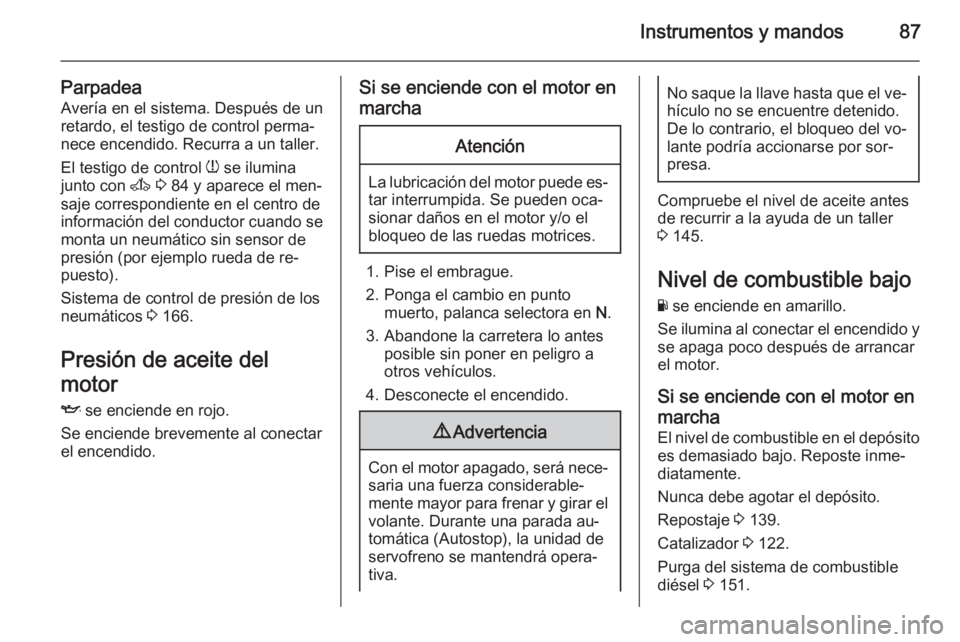

Instrumentos y mandos87
ParpadeaAvería en el sistema. Después de un
retardo, el testigo de control perma‐
nece encendido. Recurra a un taller.
El testigo de control w se ilumina
junto con A 3 84 y aparece el men‐
saje correspondiente en el centro de
información del conductor cuando se
monta un neumático sin sensor de presión (por ejemplo rueda de re‐
puesto).
Sistema de control de presión de los
neumáticos 3 166.
Presión de aceite del
motor
I se enciende en rojo.
Se enciende brevemente al conectar
el encendido.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 145.
Nivel de combustible bajo
Y se enciende en amarillo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
El nivel de combustible en el depósito
es demasiado bajo. Reposte inme‐
diatamente.
Nunca debe agotar el depósito.
Repostaje 3 139.
Catalizador 3 122.
Purga del sistema de combustible
diésel 3 151.

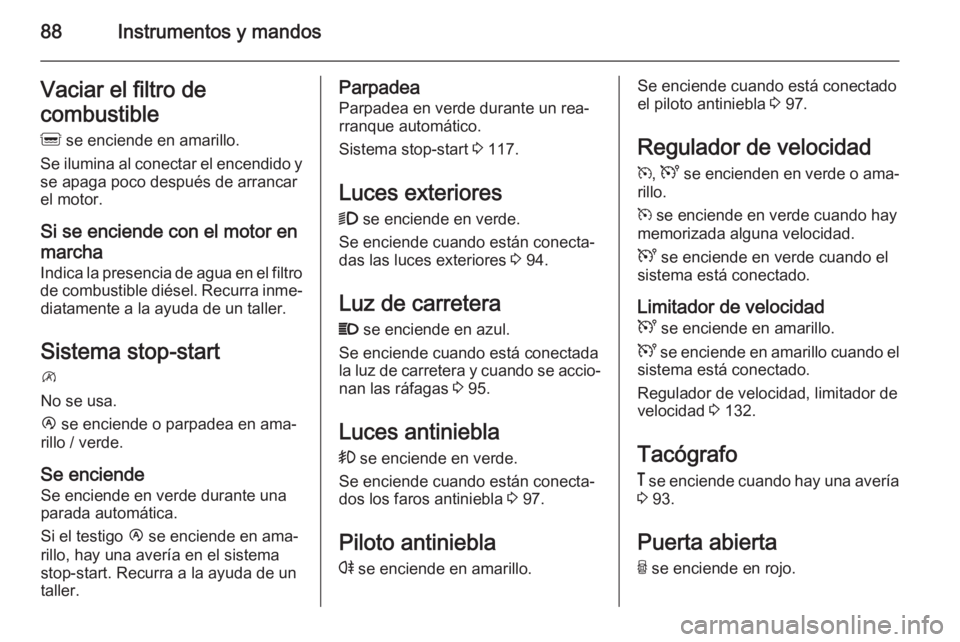

88Instrumentos y mandosVaciar el filtro de
combustible
Q se enciende en amarillo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Indica la presencia de agua en el filtro
de combustible diésel. Recurra inme‐ diatamente a la ayuda de un taller.
Sistema stop-start
\
No se usa.
Ï se enciende o parpadea en ama‐
rillo / verde.
Se enciende Se enciende en verde durante unaparada automática.
Si el testigo Ï se enciende en ama‐
rillo, hay una avería en el sistema
stop-start. Recurra a la ayuda de un
taller.Parpadea
Parpadea en verde durante un rea‐
rranque automático.
Sistema stop-start 3 117.
Luces exteriores 9 se enciende en verde.
Se enciende cuando están conecta‐
das las luces exteriores 3 94.
Luz de carretera
P se enciende en azul.
Se enciende cuando está conectada
la luz de carretera y cuando se accio‐ nan las ráfagas 3 95.
Luces antiniebla > se enciende en verde.
Se enciende cuando están conecta‐
dos los faros antiniebla 3 97.
Piloto antiniebla
r se enciende en amarillo.Se enciende cuando está conectado
el piloto antiniebla 3 97.
Regulador de velocidad m , U se encienden en verde o ama‐
rillo.
m se enciende en verde cuando hay
memorizada alguna velocidad.
U se enciende en verde cuando el
sistema está conectado.
Limitador de velocidad
U se enciende en amarillo.
U se enciende en amarillo cuando el
sistema está conectado.
Regulador de velocidad, limitador de velocidad 3 132.
Tacógrafo
& se enciende cuando hay una avería
3 93.
Puerta abierta U se enciende en rojo.
