OPEL MOVANO_B 2015 Manuale di uso e manutenzione (in Italian)

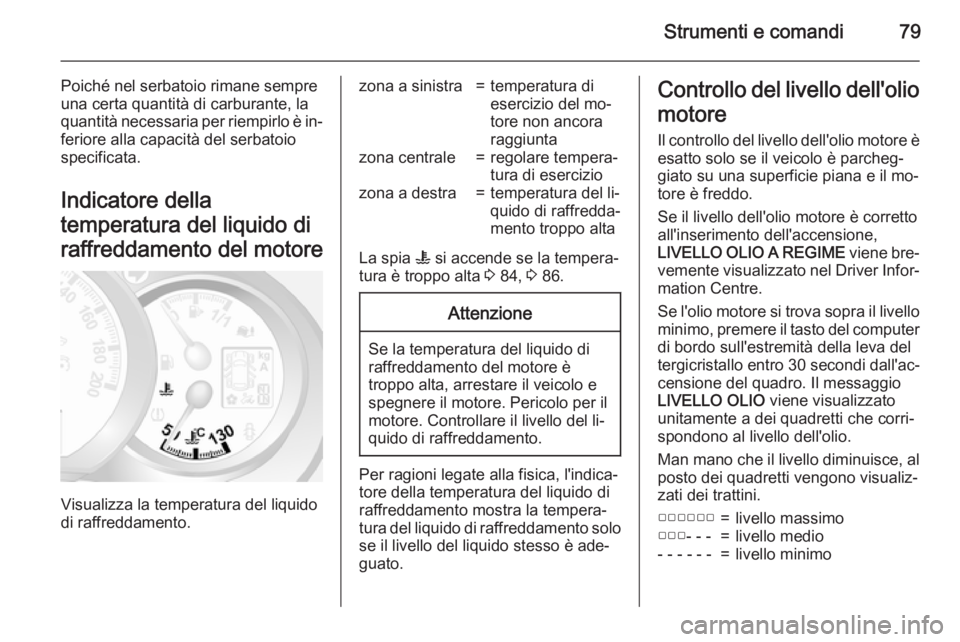

Strumenti e comandi79
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.
Indicatore della
temperatura del liquido di
raffreddamento del motore
Visualizza la temperatura del liquido
di raffreddamento.
zona a sinistra=temperatura di
esercizio del mo‐
tore non ancora
raggiuntazona centrale=regolare tempera‐
tura di eserciziozona a destra=temperatura del li‐
quido di raffredda‐
mento troppo alta
La spia W si accende se la tempera‐
tura è troppo alta 3 84, 3 86.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Per ragioni legate alla fisica, l'indica‐
tore della temperatura del liquido di
raffreddamento mostra la tempera‐
tura del liquido di raffreddamento solo
se il livello del liquido stesso è ade‐
guato.
Controllo del livello dell'olio
motore Il controllo del livello dell'olio motore èesatto solo se il veicolo è parcheg‐
giato su una superficie piana e il mo‐
tore è freddo.
Se il livello dell'olio motore è corretto
all'inserimento dell'accensione,
LIVELLO OLIO A REGIME viene bre‐
vemente visualizzato nel Driver Infor‐ mation Centre.
Se l'olio motore si trova sopra il livello
minimo, premere il tasto del computer di bordo sull'estremità della leva del
tergicristallo entro 30 secondi dall'ac‐
censione del quadro. Il messaggio
LIVELLO OLIO viene visualizzato
unitamente a dei quadretti che corri‐ spondono al livello dell'olio.
Man mano che il livello diminuisce, al posto dei quadretti vengono visualiz‐zati dei trattini.▢▢▢▢▢▢=livello massimo▢▢▢- - -=livello medio- - - - - -=livello minimo

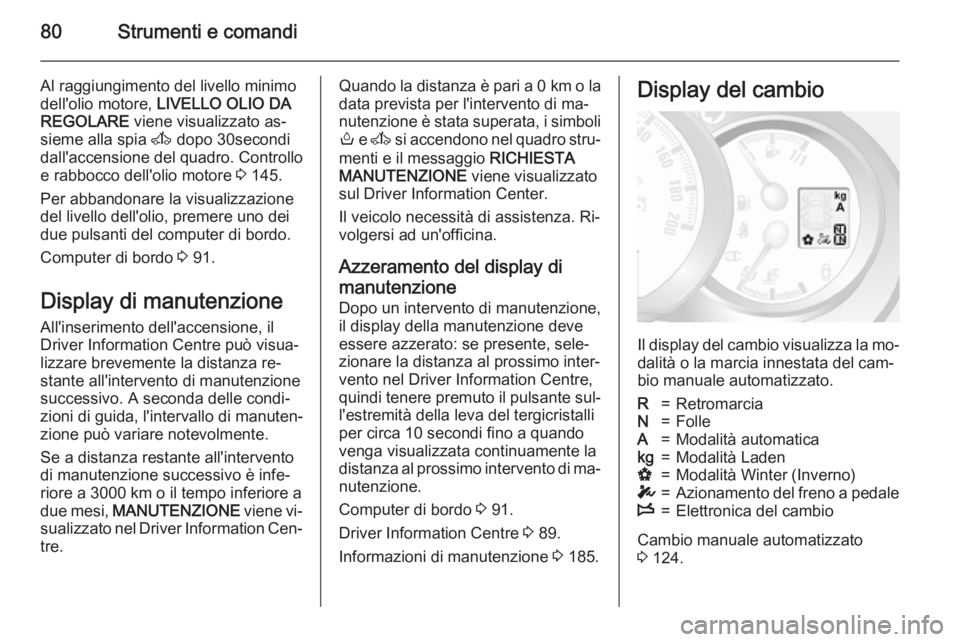

80Strumenti e comandi
Al raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato as‐
sieme alla spia A dopo 30secondi
dall'accensione del quadro. Controllo
e rabbocco dell'olio motore 3 145.
Per abbandonare la visualizzazione
del livello dell'olio, premere uno dei
due pulsanti del computer di bordo.
Computer di bordo 3 91.
Display di manutenzione All'inserimento dell'accensione, il
Driver Information Centre può visua‐ lizzare brevemente la distanza re‐
stante all'intervento di manutenzione
successivo. A seconda delle condi‐
zioni di guida, l'intervallo di manuten‐
zione può variare notevolmente.
Se a distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
due mesi, MANUTENZIONE viene vi‐
sualizzato nel Driver Information Cen‐
tre.Quando la distanza è pari a 0 km o la
data prevista per l'intervento di ma‐
nutenzione è stata superata, i simboli
o e A si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul Driver Information Center.
Il veicolo necessità di assistenza. Ri‐
volgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display della manutenzione deve
essere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel Driver Information Centre,
quindi tenere premuto il pulsante sul‐ l'estremità della leva del tergicristalliper circa 10 secondi fino a quando
venga visualizzata continuamente la
distanza al prossimo intervento di ma‐ nutenzione.
Computer di bordo 3 91.
Driver Information Centre 3 89.
Informazioni di manutenzione 3 185.Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia innestata del cam‐
bio manuale automatizzato.
R=RetromarciaN=FolleA=Modalità automaticakg=Modalità LadenV=Modalità Winter (Inverno)T=Azionamento del freno a pedaleW=Elettronica del cambio
Cambio manuale automatizzato
3 124.

Strumenti e comandi81SpieLe spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso=pericolo, segnala‐
zione importantegiallo=avvertenza, infor‐
mazioni, guastoverde=conferma di attiva‐ zioneblu=conferma di attiva‐
zionebianco=conferma di attiva‐ zione

82Strumenti e comandi

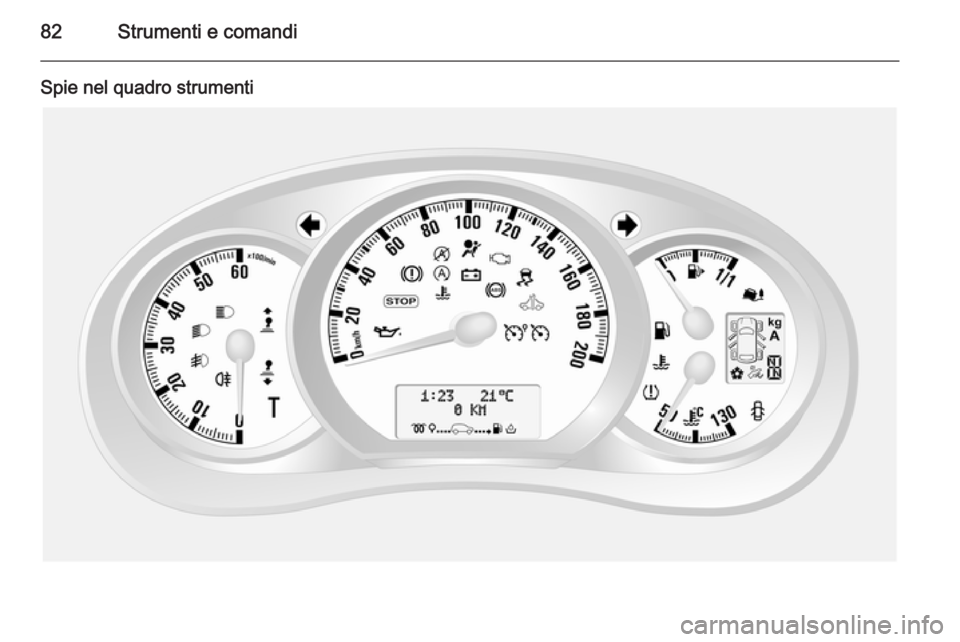

Spie nel quadro strumenti

Strumenti e comandi83
Spie nella consolle del tetto
Indicatore di direzioneLa spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di di‐
rezione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐ chio, la frequenza della segnalazione acustica cambia.
Sostituzione delle lampadine 3 152.
Fusibili 3 160.
Indicatori di direzione 3 96.
Segnalazione di cintura di
sicurezza non allacciata
Il simbolo X si accende in rosso.
Se la cintura di sicurezza non è allac‐
ciata, X lampeggia quando la velocità
del veicolo supera circa 16 km/h. Un
allarme acustico inoltre suona per
circa 90 secondi.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.
Cinture di sicurezza a tre punti di an‐
coraggio 3 47.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel si‐
stema airbag. Rivolgersi ad un'offi‐cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 45, 3 48.
Disattivazione degli airbag
La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero an‐
teriore è disattivato 3 53.

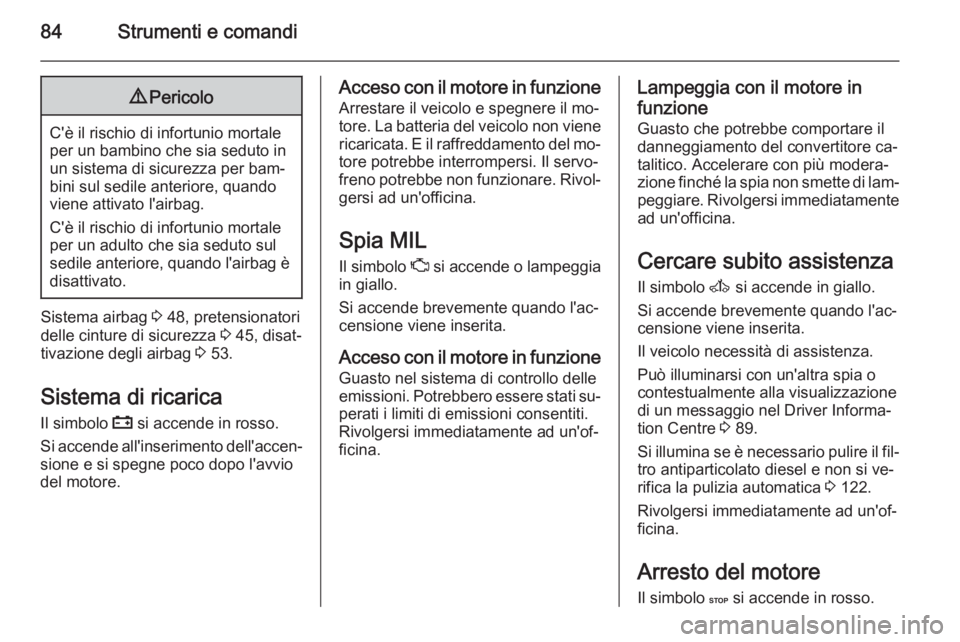

84Strumenti e comandi9Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 48, pretensionatori
delle cinture di sicurezza 3 45, disat‐
tivazione degli airbag 3 53.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐ tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneGuasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo A si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo necessità di assistenza.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐
tion Centre 3 89.
Si illumina se è necessario pulire il fil‐ tro antiparticolato diesel e non si ve‐
rifica la pulizia automatica 3 122.
Rivolgersi immediatamente ad un'of‐
ficina.
Arresto del motore Il simbolo C si accende in rosso.

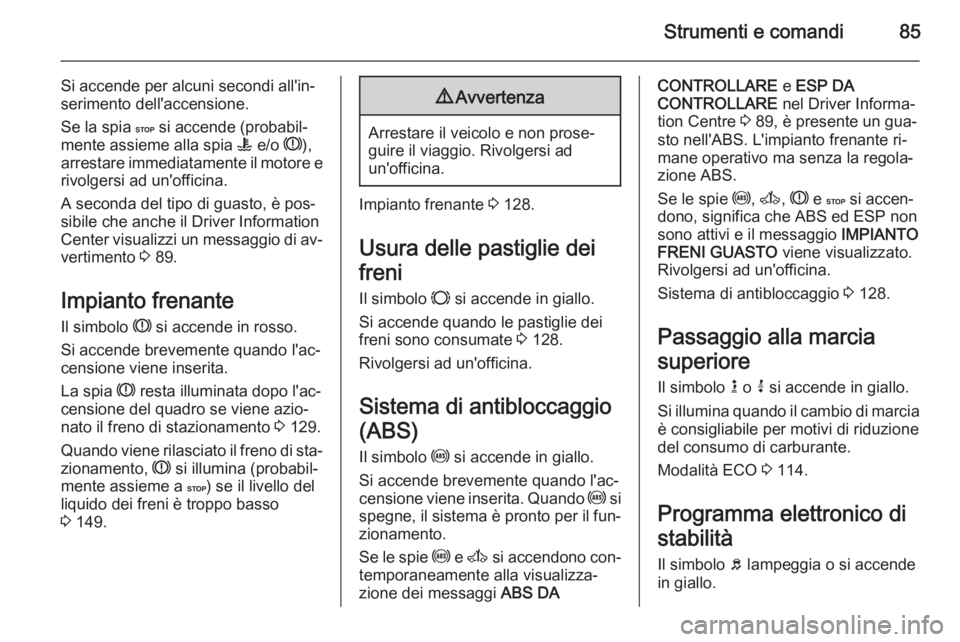

Strumenti e comandi85
Si accende per alcuni secondi all'in‐
serimento dell'accensione.
Se la spia C si accende (probabil‐
mente assieme alla spia W e/o R),
arrestare immediatamente il motore e rivolgersi ad un'officina.
A seconda del tipo di guasto, è pos‐
sibile che anche il Driver Information
Center visualizzi un messaggio di av‐
vertimento 3 89.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
La spia R resta illuminata dopo l'ac‐
censione del quadro se viene azio‐
nato il freno di stazionamento 3 129.
Quando viene rilasciato il freno di sta‐
zionamento, R si illumina (probabil‐
mente assieme a C) se il livello del
liquido dei freni è troppo basso
3 149.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 128.
Usura delle pastiglie dei
freni Il simbolo F si accende in giallo.
Si accende quando le pastiglie dei
freni sono consumate 3 128.
Rivolgersi ad un'officina.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il fun‐
zionamento.
Se le spie u e A si accendono con‐
temporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Centre 3 89, è presente un gua‐
sto nell'ABS. L'impianto frenante ri‐
mane operativo ma senza la regola‐
zione ABS.
Se le spie u, A , R e C si accen‐
dono, significa che ABS ed ESP non
sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 128.
Passaggio alla marcia
superiore
Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 114.
Programma elettronico di
stabilità Il simbolo b lampeggia o si accende
in giallo.

86Strumenti e comandi
Si accende per alcuni secondi all'in‐
serimento dell'accensione.
Lampeggia durante la marcia Il sistema è correttamente inserito. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐ trebbe venire leggermente frenato in
modo automatico 3 131.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 84. Il Driver Information Center vi‐
sualizza un messaggio corrispon‐ dente 3 89.
ESP® Plus
3 131, Sistema di controllo
trazione 3 130.
Programma elettronico di
stabilità spento Ø
Non utilizzato.
ESP® Plus
3 131, Sistema di controllo
trazione 3 130.Temperatura del liquido di
raffreddamento del motore Il simbolo W si accende in rosso.
Acceso con il motore in funzione Se W si illumina (probabilmente in‐
sieme alla spia C), arrestare il vei‐
colo e spegnere il motore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 146.
Se il livello del liquido è sufficiente, ri‐ volgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
8
Non utilizzato.
Filtro antiparticolato diesel 3 84,
3 122.
Sistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
La spia w si accende insieme a C
3 84 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.
Lampeggia
Guasto del sistema. La spia si ac‐
cende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐
cina.

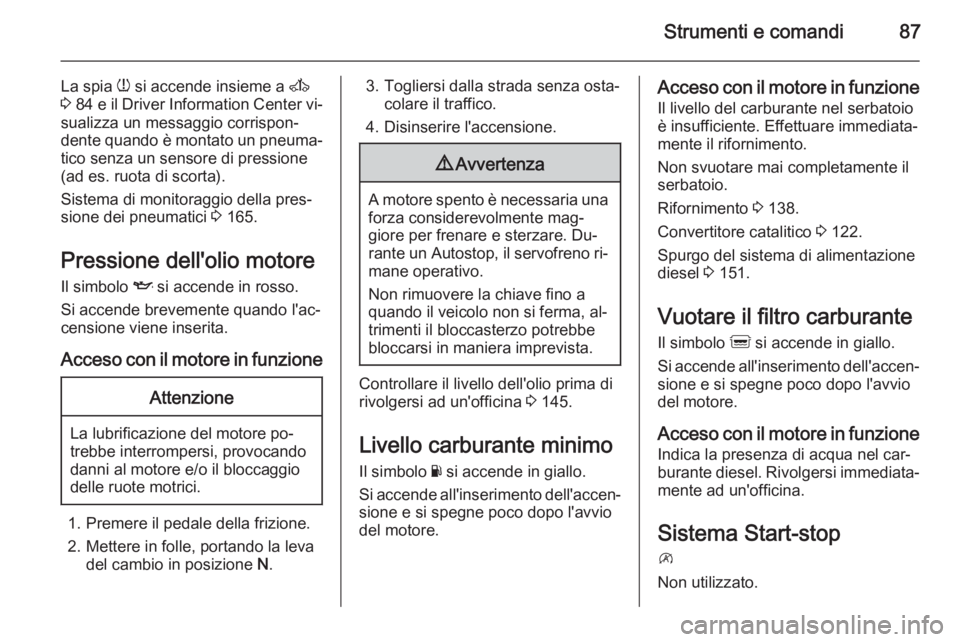

Strumenti e comandi87
La spia w si accende insieme a A
3 84 e il Driver Information Center vi‐
sualizza un messaggio corrispon‐
dente quando è montato un pneuma‐ tico senza un sensore di pressione
(ad es. ruota di scorta).
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 165.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐
colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 145.
Livello carburante minimo
Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.
Rifornimento 3 138.
Convertitore catalitico 3 122.
Spurgo del sistema di alimentazione
diesel 3 151.
Vuotare il filtro carburante
Il simbolo Q si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneIndica la presenza di acqua nel car‐
burante diesel. Rivolgersi immediata‐
mente ad un'officina.
Sistema Start-stop \
Non utilizzato.

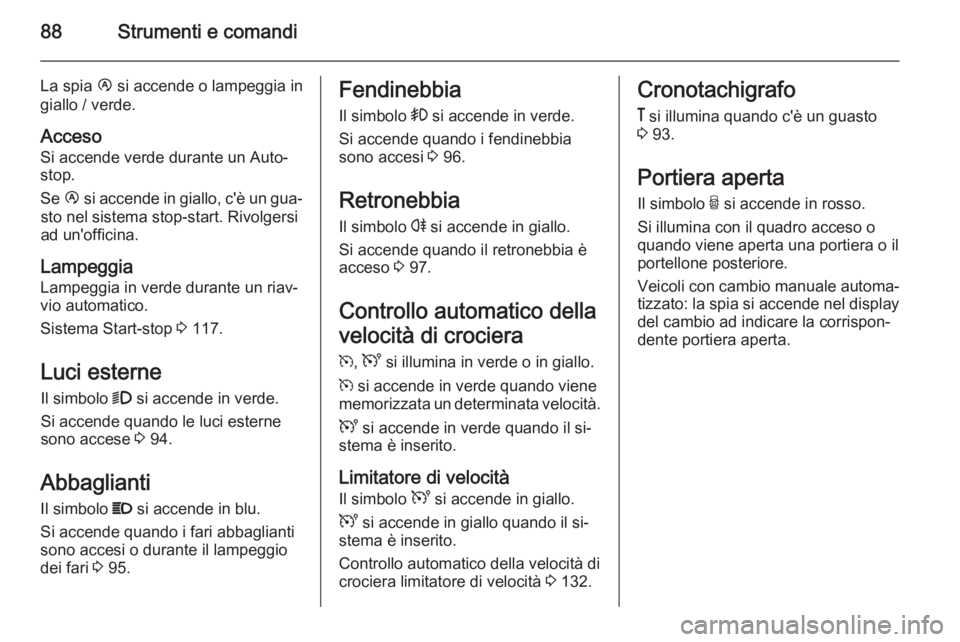

88Strumenti e comandi
La spia Ï si accende o lampeggia in
giallo / verde.
Acceso
Si accende verde durante un Auto‐
stop.
Se Ï si accende in giallo, c'è un gua‐
sto nel sistema stop-start. Rivolgersi
ad un'officina.
Lampeggia
Lampeggia in verde durante un riav‐
vio automatico.
Sistema Start-stop 3 117.
Luci esterne Il simbolo 9 si accende in verde.
Si accende quando le luci esterne
sono accese 3 94.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 95.Fendinebbia
Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 96.
Retronebbia Il simbolo r si accende in giallo.
Si accende quando il retronebbia è
acceso 3 97.
Controllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di
crociera limitatore di velocità 3 132.Cronotachigrafo
& si illumina quando c'è un guasto
3 93.
Portiera aperta Il simbolo U si accende in rosso.
Si illumina con il quadro acceso o
quando viene aperta una portiera o il
portellone posteriore.
Veicoli con cambio manuale automa‐
tizzato: la spia si accende nel display
del cambio ad indicare la corrispon‐
dente portiera aperta.
