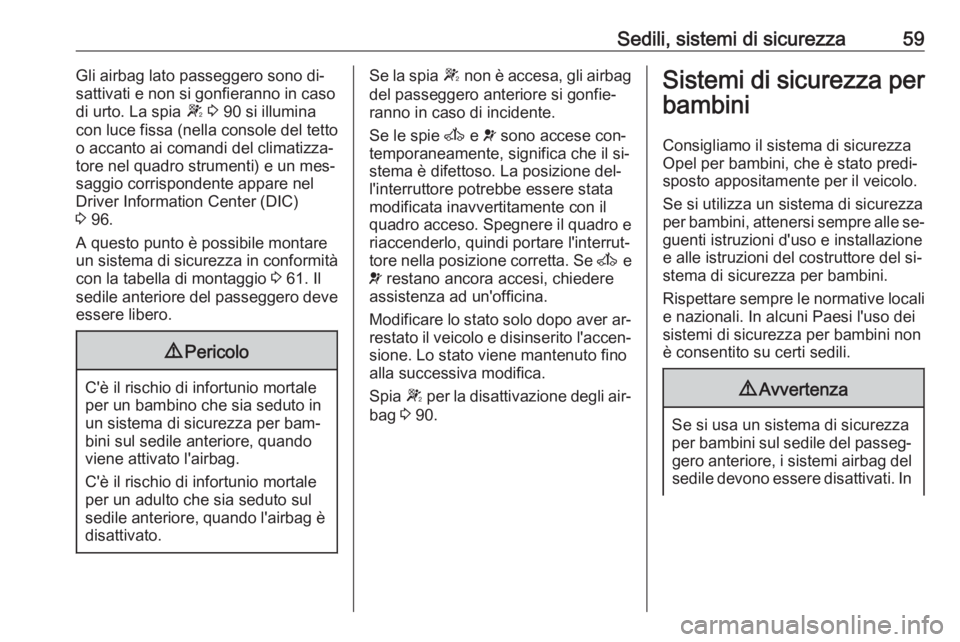

Sedili, sistemi di sicurezza59Gli airbag lato passeggero sono di‐
sattivati e non si gonfieranno in caso
di urto. La spia W 3 90 si illumina
con luce fissa (nella console del tetto o accanto ai comandi del climatizza‐
tore nel quadro strumenti) e un mes‐
saggio corrispondente appare nel
Driver Information Center (DIC)
3 96.
A questo punto è possibile montare
un sistema di sicurezza in conformità
con la tabella di montaggio 3 61. Il
sedile anteriore del passeggero deve essere libero.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è
disattivato.
Se la spia W non è accesa, gli airbag
del passeggero anteriore si gonfie‐
ranno in caso di incidente.
Se le spie A e v sono accese con‐
temporaneamente, significa che il si‐
stema è difettoso. La posizione del‐
l'interruttore potrebbe essere stata
modificata inavvertitamente con il
quadro acceso. Spegnere il quadro e
riaccenderlo, quindi portare l'interrut‐
tore nella posizione corretta. Se A e
v restano ancora accesi, chiedere
assistenza ad un'officina.
Modificare lo stato solo dopo aver ar‐
restato il veicolo e disinserito l'accen‐
sione. Lo stato viene mantenuto fino alla successiva modifica.
Spia W per la disattivazione degli air‐
bag 3 90.Sistemi di sicurezza per
bambini
Consigliamo il sistema di sicurezza
Opel per bambini, che è stato predi‐
sposto appositamente per il veicolo.
Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle se‐
guenti istruzioni d'uso e installazione
e alle istruzioni del costruttore del si‐
stema di sicurezza per bambini.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.9 Avvertenza
Se si usa un sistema di sicurezza
per bambini sul sedile del passeg‐ gero anteriore, i sistemi airbag delsedile devono essere disattivati. In

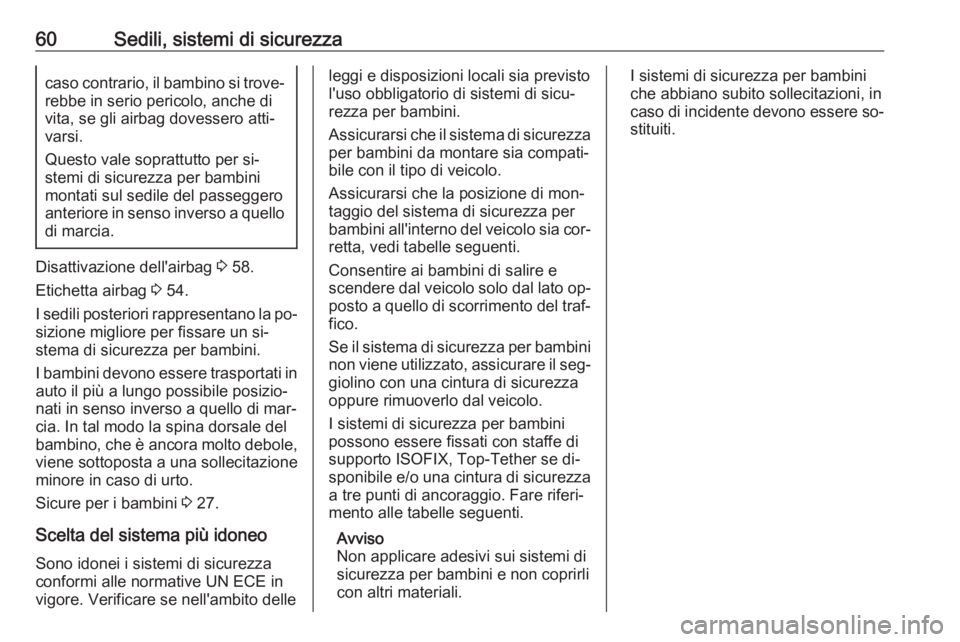

60Sedili, sistemi di sicurezzacaso contrario, il bambino si trove‐rebbe in serio pericolo, anche divita, se gli airbag dovessero atti‐
varsi.
Questo vale soprattutto per si‐
stemi di sicurezza per bambini
montati sul sedile del passeggero
anteriore in senso inverso a quello
di marcia.
Disattivazione dell'airbag 3 58.
Etichetta airbag 3 54.
I sedili posteriori rappresentano la po‐
sizione migliore per fissare un si‐
stema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di mar‐
cia. In tal modo la spina dorsale del
bambino, che è ancora molto debole,
viene sottoposta a una sollecitazione
minore in caso di urto.
Sicure per i bambini 3 27.
Scelta del sistema più idoneo
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di mon‐
taggio del sistema di sicurezza per
bambini all'interno del veicolo sia cor‐ retta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato op‐ posto a quello di scorrimento del traf‐fico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il seg‐
giolino con una cintura di sicurezza
oppure rimuoverlo dal veicolo.
I sistemi di sicurezza per bambini
possono essere fissati con staffe di
supporto ISOFIX, Top-Tether se di‐
sponibile e/o una cintura di sicurezza
a tre punti di ancoraggio. Fare riferi‐
mento alle tabelle seguenti.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere so‐ stituiti.

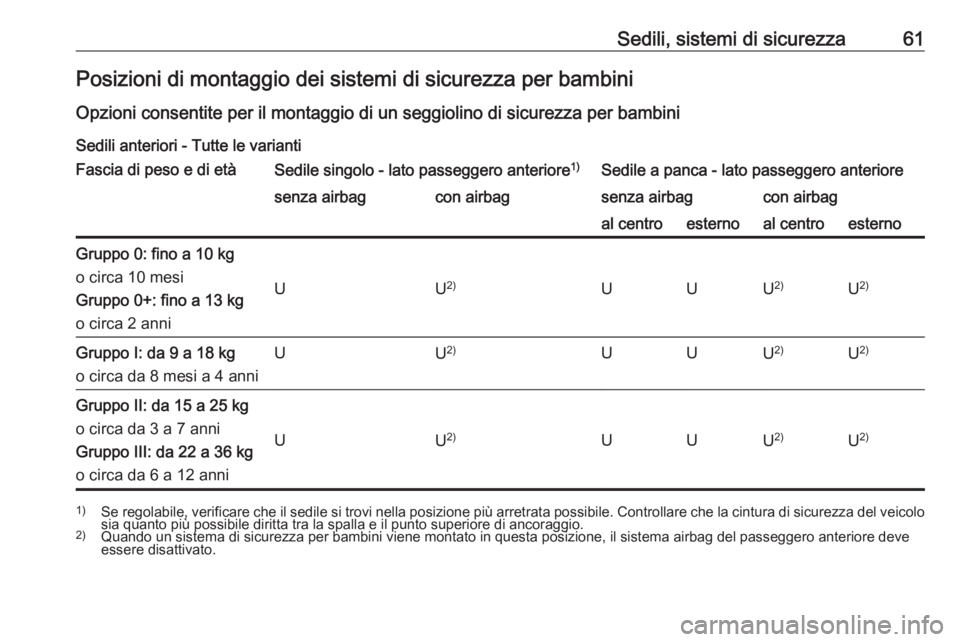

Sedili, sistemi di sicurezza61Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni consentite per il montaggio di un seggiolino di sicurezza per bambini Sedili anteriori - Tutte le variantiFascia di peso e di etàSedile singolo - lato passeggero anteriore 1)Sedile a panca - lato passeggero anterioresenza airbagcon airbagsenza airbagcon airbagal centroesternoal centroesternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
UU 2)UUU 2)U2)
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniUU 2)UUU2)U 2)Gruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
UU 2)UUU 2)U2)
1)
Se regolabile, verificare che il sedile si trovi nella posizione più arretrata possibile. Controllare che la cintura di sicurezza del veicolo
sia quanto più possibile diritta tra la spalla e il punto superiore di ancoraggio.
2) Quando un sistema di sicurezza per bambini viene montato in questa posizione, il sistema airbag del passeggero anteriore deve
essere disattivato.

62Sedili, sistemi di sicurezzaCabina doppia - sedili posterioriFascia di peso e di etàSeconda fila di sediliEsternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
UX
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniUXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
UX

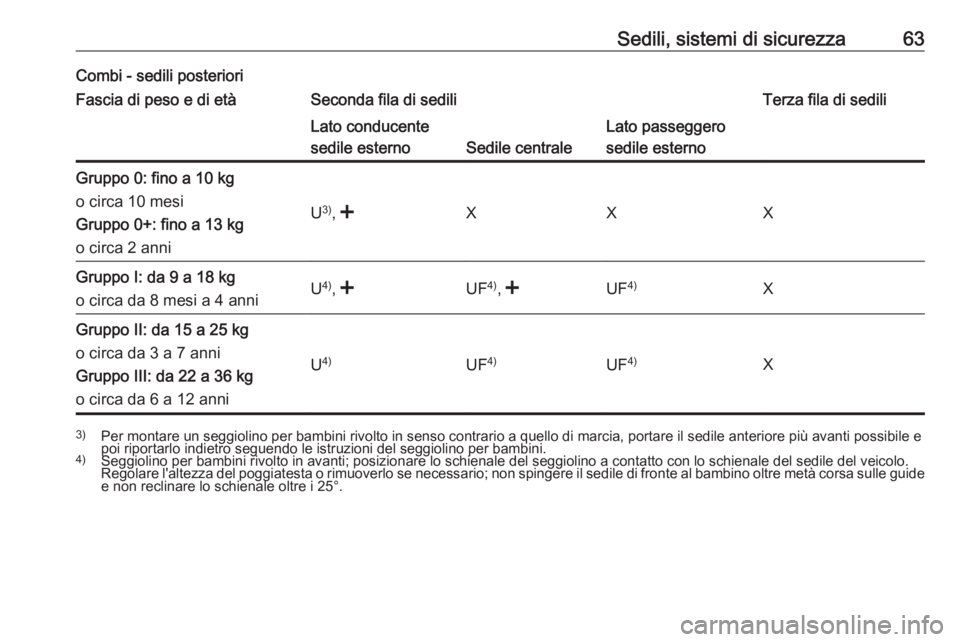

Sedili, sistemi di sicurezza63Combi - sedili posterioriFascia di peso e di etàSeconda fila di sediliTerza fila di sediliLato conducente
sedile esterno
Sedile centrale
Lato passeggero
sedile esternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
U 3)
, Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniU 4)
, , o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
U 4)UF 4)UF4)X
3)
Per montare un seggiolino per bambini rivolto in senso contrario a quello di marcia, portare il sedile anteriore più avanti possibile e
poi riportarlo indietro seguendo le istruzioni del seggiolino per bambini.
4) Seggiolino per bambini rivolto in avanti; posizionare lo schienale del seggiolino a contatto con lo schienale del sedile del veicolo.
Regolare l'altezza del poggiatesta o rimuoverlo se necessario; non spingere il sedile di fronte al bambino oltre metà corsa sulle guide
e non reclinare lo schienale oltre i 25°.

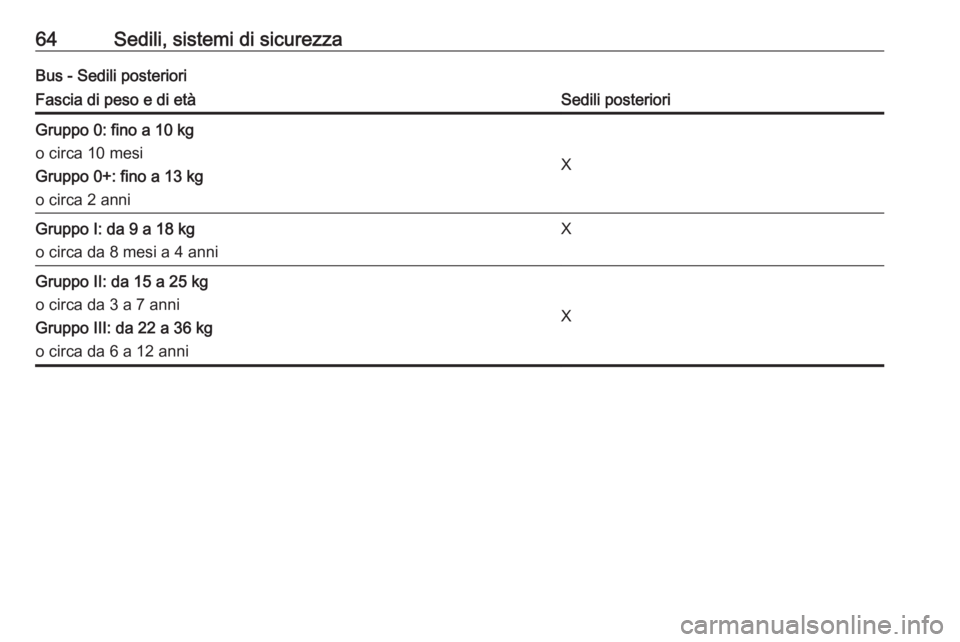

64Sedili, sistemi di sicurezzaBus - Sedili posterioriFascia di peso e di etàSedili posterioriGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
X
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
X

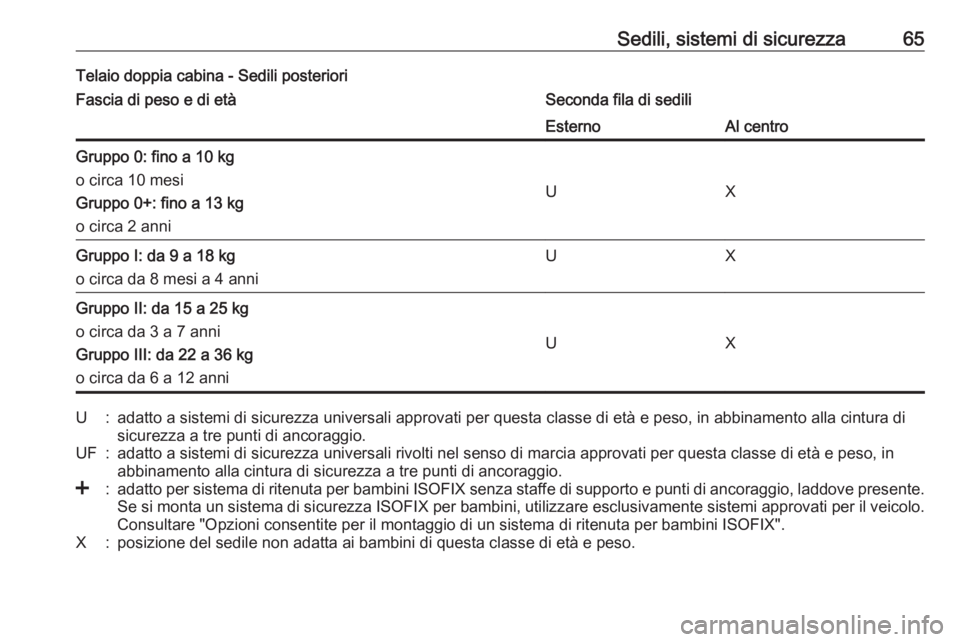

Sedili, sistemi di sicurezza65Telaio doppia cabina - Sedili posterioriFascia di peso e di etàSeconda fila di sediliEsternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
UX
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniUXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
UX
U:adatto a sistemi di sicurezza universali approvati per questa classe di età e peso, in abbinamento alla cintura di
sicurezza a tre punti di ancoraggio.UF:adatto a sistemi di sicurezza universali rivolti nel senso di marcia approvati per questa classe di età e peso, in
abbinamento alla cintura di sicurezza a tre punti di ancoraggio.<:adatto per sistema di ritenuta per bambini ISOFIX senza staffe di supporto e punti di ancoraggio, laddove presente.
Se si monta un sistema di sicurezza ISOFIX per bambini, utilizzare esclusivamente sistemi approvati per il veicolo.
Consultare "Opzioni consentite per il montaggio di un sistema di ritenuta per bambini ISOFIX".X:posizione del sedile non adatta ai bambini di questa classe di età e peso.

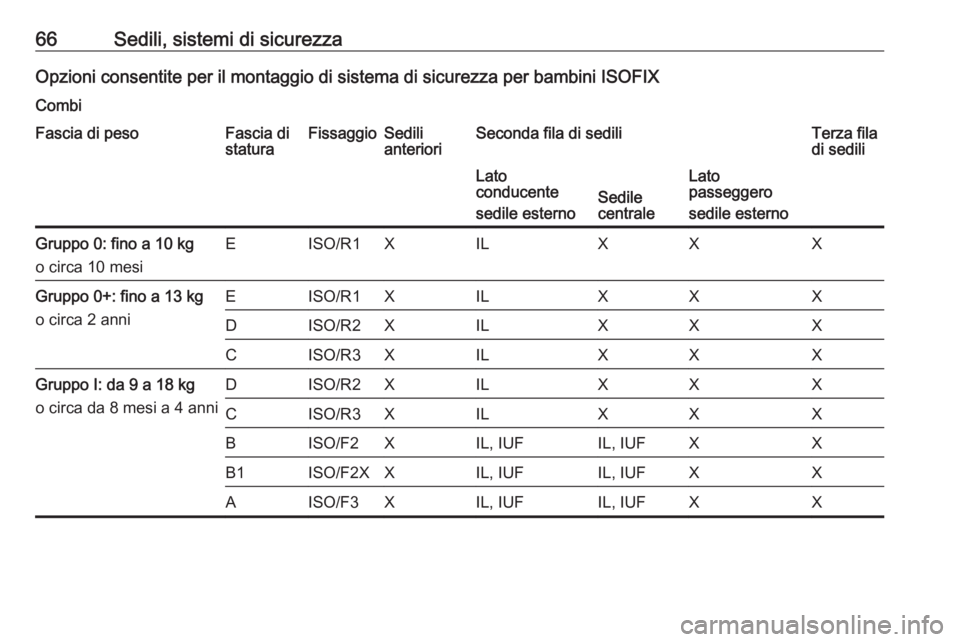

66Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza per bambini ISOFIXCombiFascia di pesoFascia di
staturaFissaggioSedili
anterioriSeconda fila di sediliTerza fila
di sediliLato
conducente
sedile esterno
Sedile
centrale
Lato
passeggero
sedile esternoGruppo 0: fino a 10 kg
o circa 10 mesiEISO/R1XILXXXGruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

Sedili, sistemi di sicurezza67IL:adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Veicolo specifico", "Limitata" o "Semi-universale".Il sistema di sicurezza ISOFIX deve essere omologato per il tipo specifico di veicolo.IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, ap‐ provati per l'uso in questa fascia di peso.X:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso.
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da 9 a 18 kg.B - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.B1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.C - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

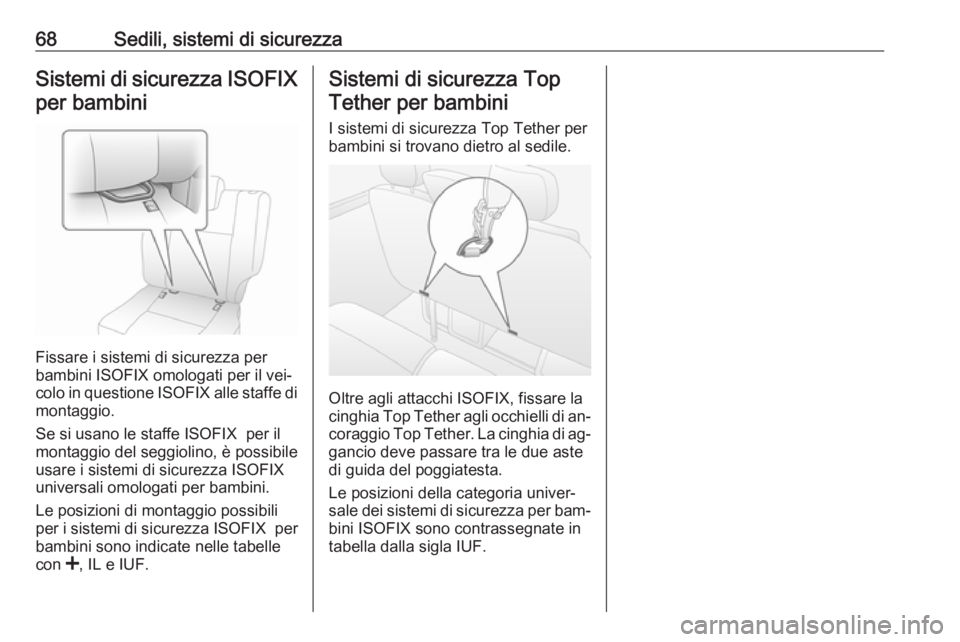

68Sedili, sistemi di sicurezzaSistemi di sicurezza ISOFIXper bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐ colo in questione ISOFIX alle staffe di
montaggio.
Se si usano le staffe ISOFIX per il montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Le posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Sistemi di sicurezza Top
Tether per bambini
I sistemi di sicurezza Top Tether per
bambini si trovano dietro al sedile.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di an‐ coraggio Top Tether. La cinghia di ag‐
gancio deve passare tra le due aste
di guida del poggiatesta.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per bam‐ bini ISOFIX sono contrassegnate in
tabella dalla sigla IUF.
