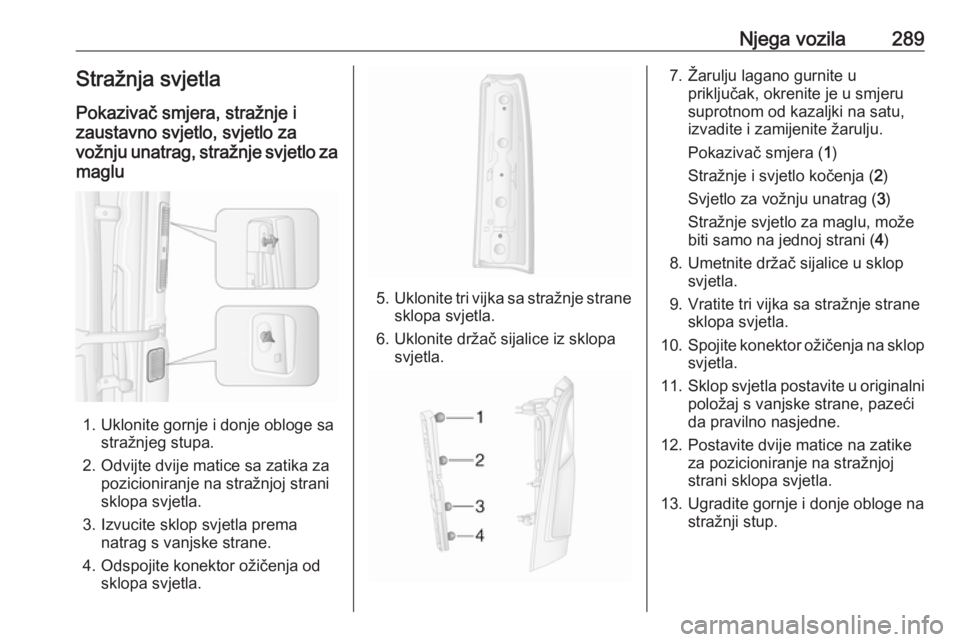

Njega vozila289Stražnja svjetla
Pokazivač smjera, stražnje i
zaustavno svjetlo, svjetlo za
vožnju unatrag, stražnje svjetlo za maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.

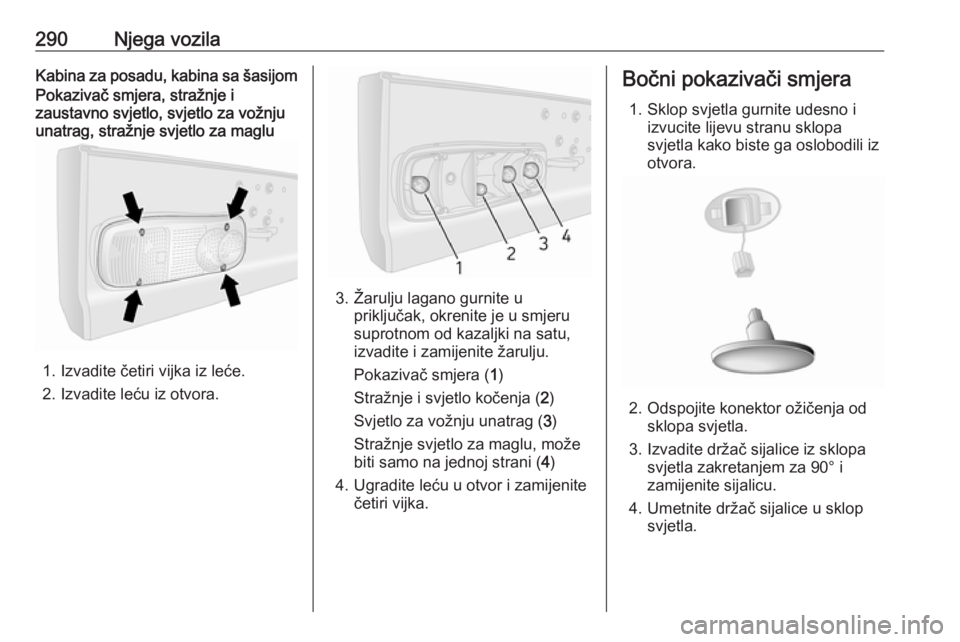

290Njega vozilaKabina za posadu, kabina sa šasijomPokazivač smjera, stražnje i
zaustavno svjetlo, svjetlo za vožnju
unatrag, stražnje svjetlo za maglu
1. Izvadite četiri vijka iz leće.
2. Izvadite leću iz otvora.
3. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
4. Ugradite leću u otvor i zamijenite četiri vijka.
Bočni pokazivači smjera
1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.

Njega vozila2915. Priključite konektor ožičenja nasklop svjetla.
6. Umetnite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.

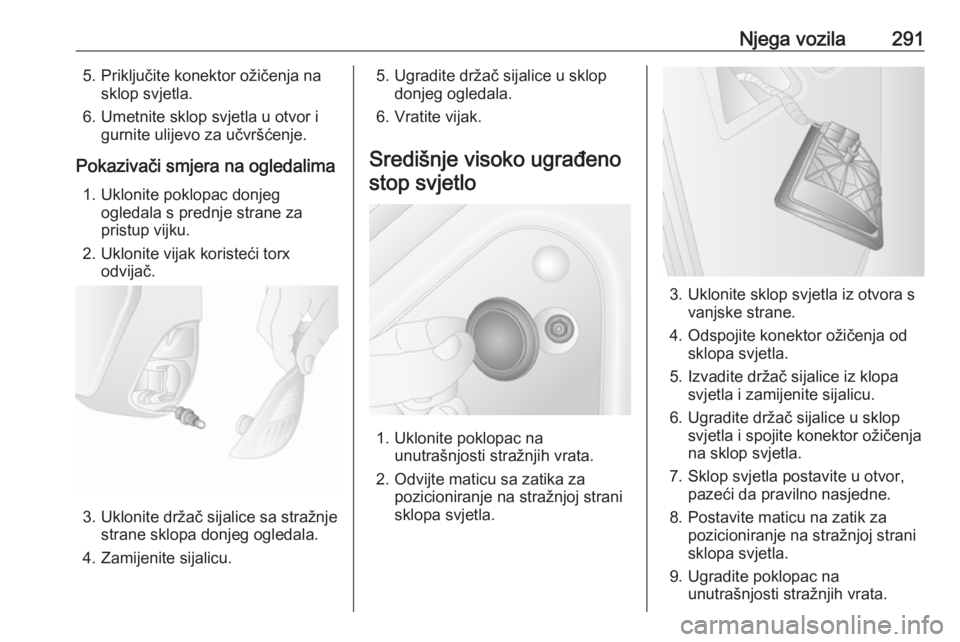

Pokazivači smjera na ogledalima 1. Uklonite poklopac donjeg ogledala s prednje strane za
pristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.
5. Ugradite držač sijalice u sklop donjeg ogledala.
6. Vratite vijak.
Središnje visoko ugrađeno stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Uklonite sklop svjetla iz otvora s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik za pozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.

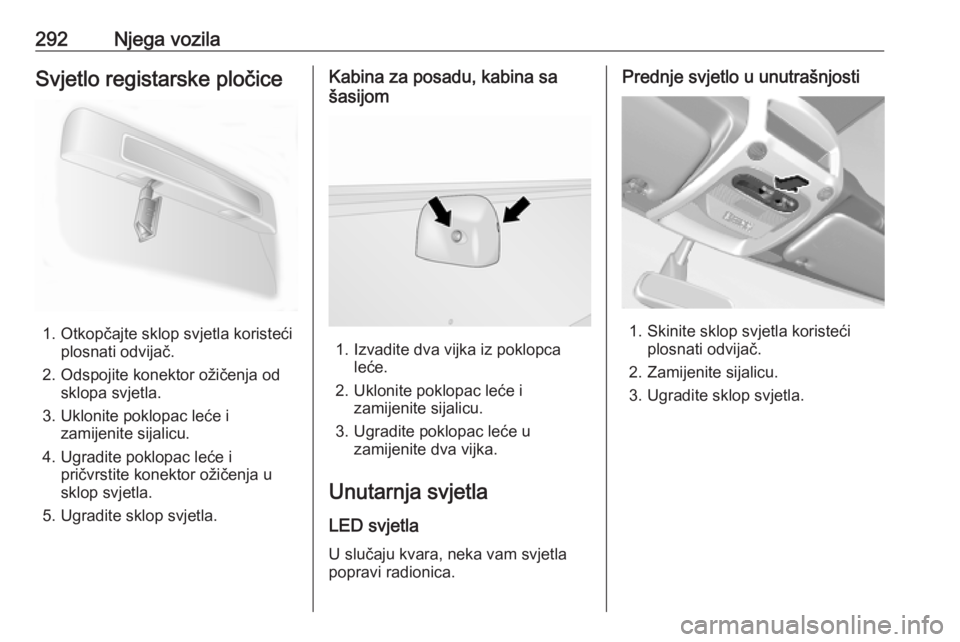

292Njega vozilaSvjetlo registarske pločice
1. Otkopčajte sklop svjetla koristećiplosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.
Kabina za posadu, kabina sa
šasijom
1. Izvadite dva vijka iz poklopca leće.
2. Uklonite poklopac leće i zamijenite sijalicu.
3. Ugradite poklopac leće u zamijenite dva vijka.
Unutarnja svjetla LED svjetla
U slučaju kvara, neka vam svjetla
popravi radionica.
Prednje svjetlo u unutrašnjosti
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite sklop svjetla.

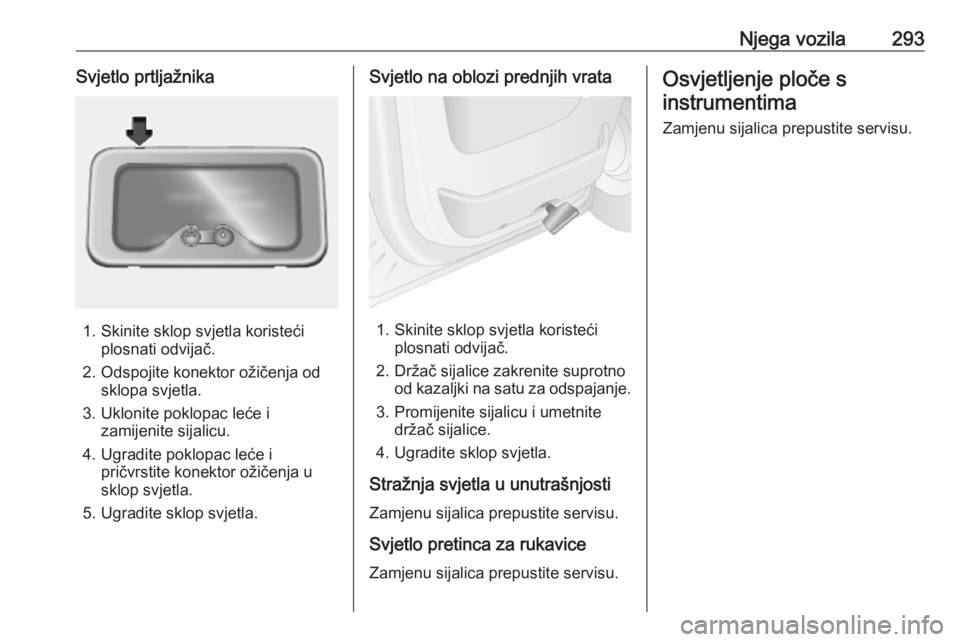

Njega vozila293Svjetlo prtljažnika
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Ugradite poklopac leće i pričvrstite konektor ožičenja u
sklop svjetla.
5. Ugradite sklop svjetla.
Svjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
3. Promijenite sijalicu i umetnite držač sijalice.
4. Ugradite sklop svjetla.
Stražnja svjetla u unutrašnjosti
Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite servisu.

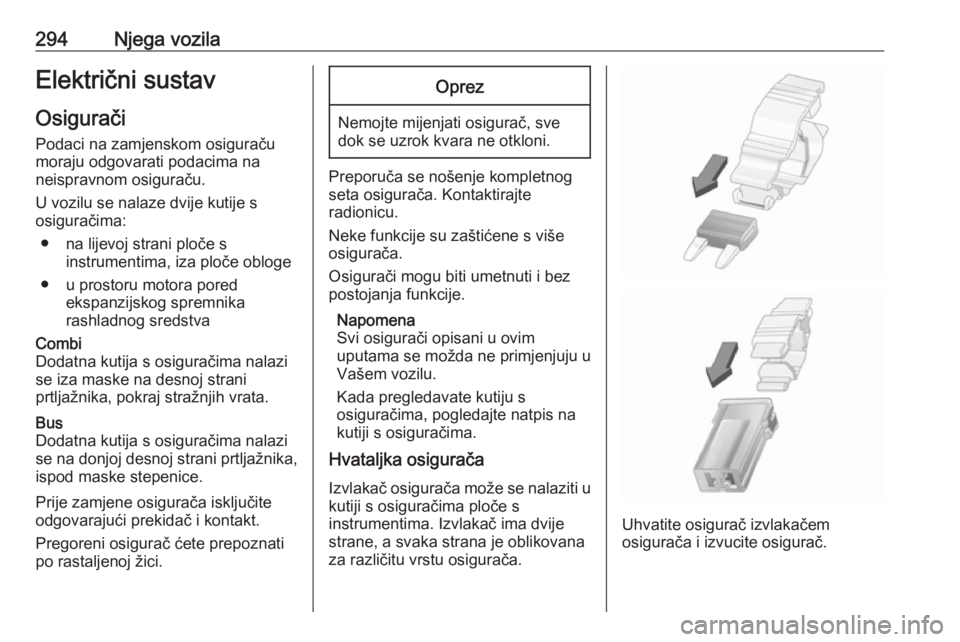

294Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstvaCombi
Dodatna kutija s osiguračima nalazi
se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.Bus
Dodatna kutija s osiguračima nalazi
se na donjoj desnoj strani prtljažnika, ispod maske stepenice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici.
Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača
Izvlakač osigurača može se nalaziti ukutiji s osiguračima ploče s
instrumentima. Izvlakač ima dvije
strane, a svaka strana je oblikovana
za različitu vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.

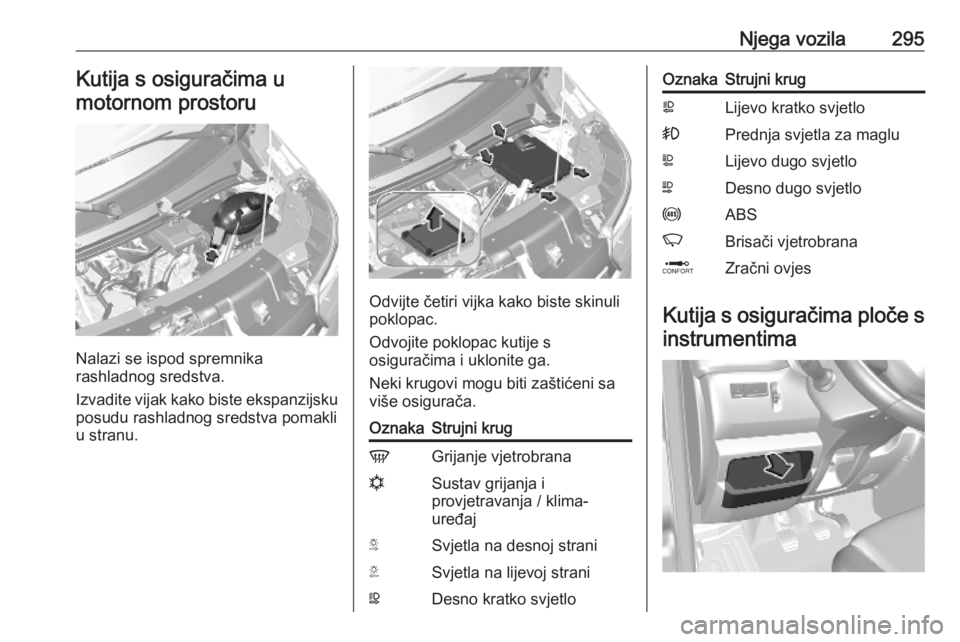

Njega vozila295Kutija s osiguračima u
motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Izvadite vijak kako biste ekspanzijsku posudu rashladnog sredstva pomakli
u stranu.
Odvijte četiri vijka kako biste skinuli
poklopac.
Odvojite poklopac kutije s
osiguračima i uklonite ga.
Neki krugovi mogu biti zaštićeni sa više osigurača.
OznakaStrujni krugVGrijanje vjetrobrananSustav grijanja i
provjetravanja / klima-

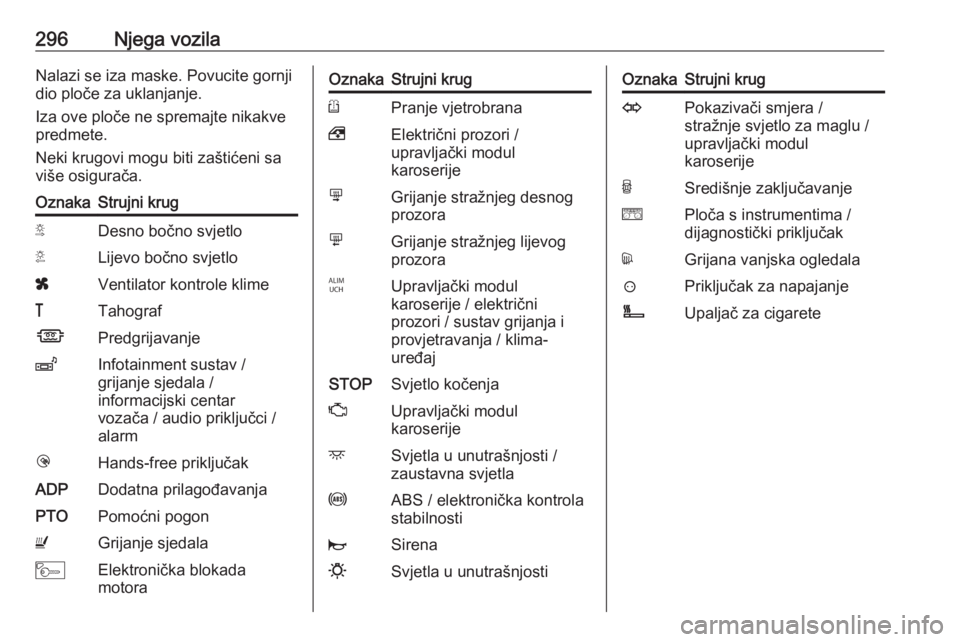

uređajSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloOznakaStrujni krugaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaQZračni ovjes
Kutija s osiguračima ploče s
instrumentima

296Njega vozilaNalazi se iza maske. Povucite gornji
dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugSDesno bočno svjetloTLijevo bočno svjetloxVentilator kontrole klime&TahografÍPredgrijavanjeZInfotainment sustav /
grijanje sjedala /
informacijski centar
vozača / audio priključci /
alarmlHands-free priključakADPDodatna prilagođavanjaPTOPomoćni pogonUGrijanje sjedalaMElektronička blokada
motoraOznakaStrujni krugRPranje vjetrobrana,Električni prozori /
upravljački modul
karoserijenGrijanje stražnjeg desnog
prozoramGrijanje stražnjeg lijevog
prozoraIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajSTOPSvjetlo kočenjaZUpravljački modul
karoserijedSvjetla u unutrašnjosti /
zaustavna svjetlauABS / elektronička kontrola
stabilnostijSirena0Svjetla u unutrašnjostiOznakaStrujni krugOPokazivači smjera /
stražnje svjetlo za maglu /
upravljački modul
karoserijeUSredišnje zaključavanjeePloča s instrumentima /
dijagnostički priključakdGrijana vanjska ogledala?Priključak za napajanjeÌUpaljač za cigarete

Njega vozila297Kutija s osiguračima u
prtljažniku

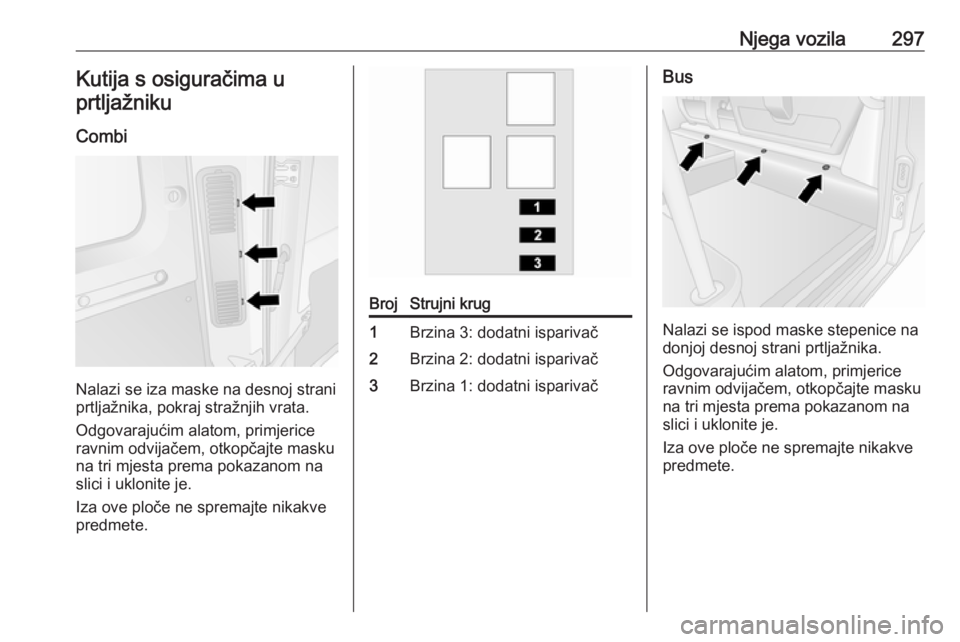

Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.
BrojStrujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

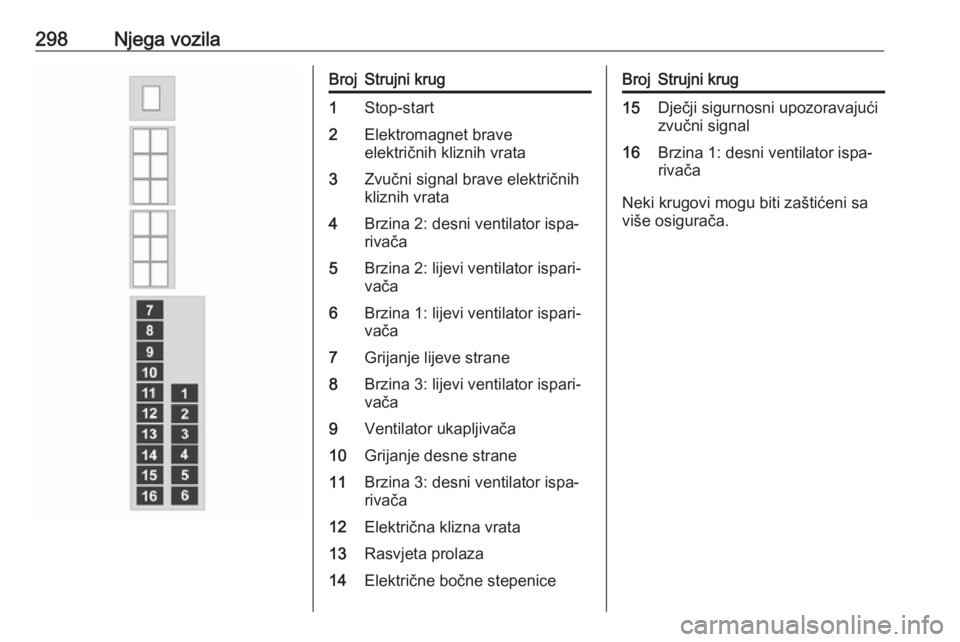

298Njega vozilaBrojStrujni krug1Stop-start2Elektromagnet brave
električnih kliznih vrata3Zvučni signal brave električnih
kliznih vrata4Brzina 2: desni ventilator ispa‐
rivača5Brzina 2: lijevi ventilator ispari‐
vača6Brzina 1: lijevi ventilator ispari‐
vača7Grijanje lijeve strane8Brzina 3: lijevi ventilator ispari‐
vača9Ventilator ukapljivača10Grijanje desne strane11Brzina 3: desni ventilator ispa‐
rivača12Električna klizna vrata13Rasvjeta prolaza14Električne bočne stepeniceBrojStrujni krug15Dječji sigurnosni upozoravajući
zvučni signal16Brzina 1: desni ventilator ispa‐
rivača
Neki krugovi mogu biti zaštićeni sa
više osigurača.
