OPEL MOVANO_B 2020 Uporabniški priročnik

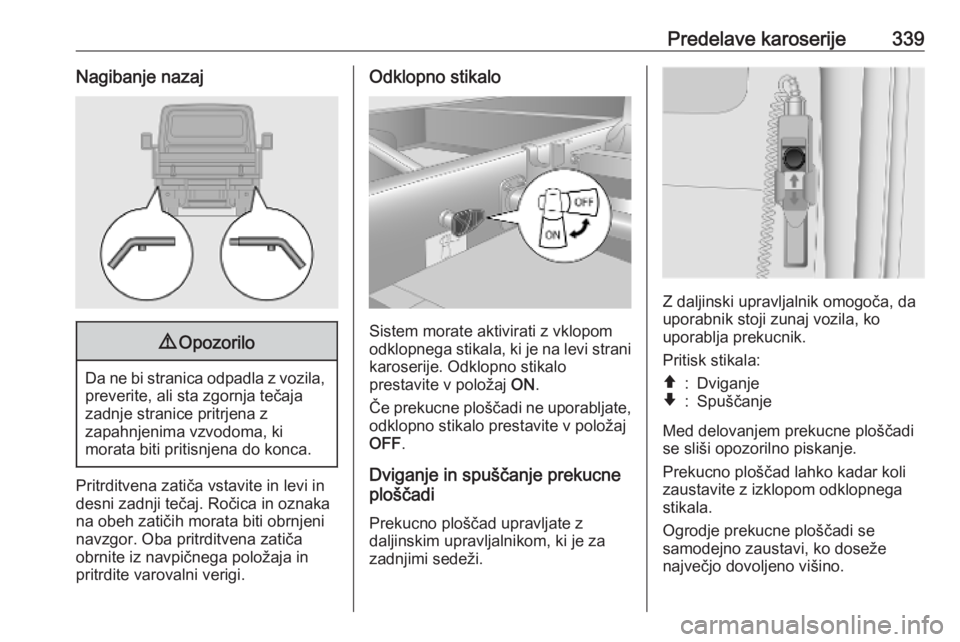

Predelave karoserije339Nagibanje nazaj9Opozorilo
Da ne bi stranica odpadla z vozila,
preverite, ali sta zgornja tečaja
zadnje stranice pritrjena z
zapahnjenima vzvodoma, ki
morata biti pritisnjena do konca.
Pritrditvena zatiča vstavite in levi in
desni zadnji tečaj. Ročica in oznaka
na obeh zatičih morata biti obrnjeni
navzgor. Oba pritrditvena zatiča
obrnite iz navpičnega položaja in
pritrdite varovalni verigi.
Odklopno stikalo
Sistem morate aktivirati z vklopom
odklopnega stikala, ki je na levi strani
karoserije. Odklopno stikalo
prestavite v položaj ON.
Če prekucne ploščadi ne uporabljate, odklopno stikalo prestavite v položaj
OFF .
Dviganje in spuščanje prekucne
ploščadi
Prekucno ploščad upravljate z
daljinskim upravljalnikom, ki je za
zadnjimi sedeži.
Z daljinski upravljalnik omogoča, da
uporabnik stoji zunaj vozila, ko
uporablja prekucnik.
Pritisk stikala:
â:Dviganjeã:Spuščanje
Med delovanjem prekucne ploščadi se sliši opozorilno piskanje.
Prekucno ploščad lahko kadar koli
zaustavite z izklopom odklopnega
stikala.
Ogrodje prekucne ploščadi se
samodejno zaustavi, ko doseže
največjo dovoljeno višino.

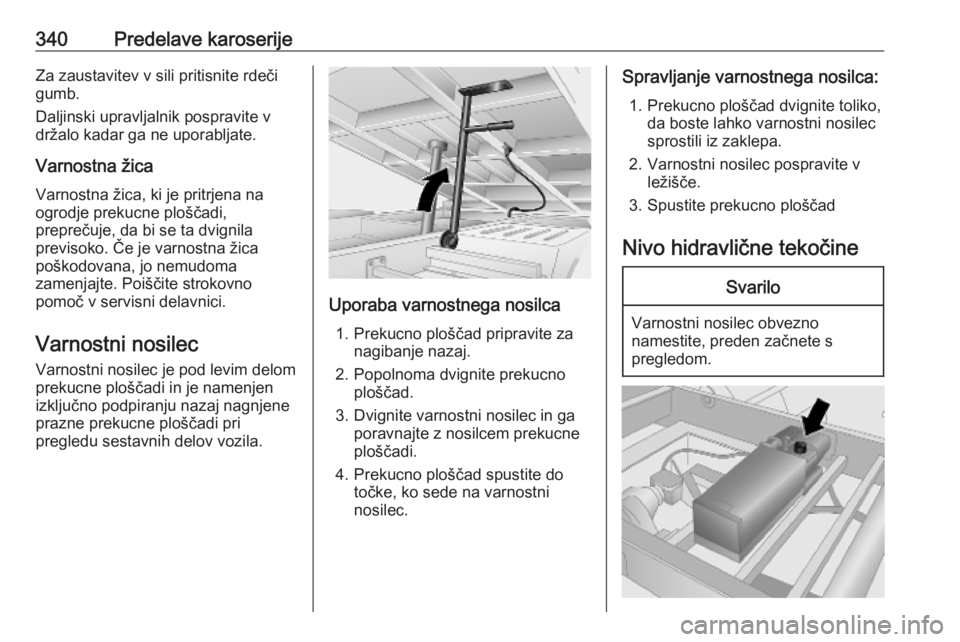

340Predelave karoserijeZa zaustavitev v sili pritisnite rdeči
gumb.
Daljinski upravljalnik pospravite v
držalo kadar ga ne uporabljate.
Varnostna žica
Varnostna žica, ki je pritrjena na
ogrodje prekucne ploščadi,
preprečuje, da bi se ta dvignila
previsoko. Če je varnostna žica
poškodovana, jo nemudoma
zamenjajte. Poiščite strokovno
pomoč v servisni delavnici.
Varnostni nosilec
Varnostni nosilec je pod levim delom
prekucne ploščadi in je namenjen
izključno podpiranju nazaj nagnjene
prazne prekucne ploščadi pri
pregledu sestavnih delov vozila.
Uporaba varnostnega nosilca
1. Prekucno ploščad pripravite za nagibanje nazaj.
2. Popolnoma dvignite prekucno ploščad.
3. Dvignite varnostni nosilec in ga poravnajte z nosilcem prekucne
ploščadi.
4. Prekucno ploščad spustite do točke, ko sede na varnostni
nosilec.
Spravljanje varnostnega nosilca:
1. Prekucno ploščad dvignite toliko, da boste lahko varnostni nosilec
sprostili iz zaklepa.
2. Varnostni nosilec pospravite v ležišče.
3. Spustite prekucno ploščad
Nivo hidravlične tekočineSvarilo
Varnostni nosilec obvezno
namestite, preden začnete s
pregledom.

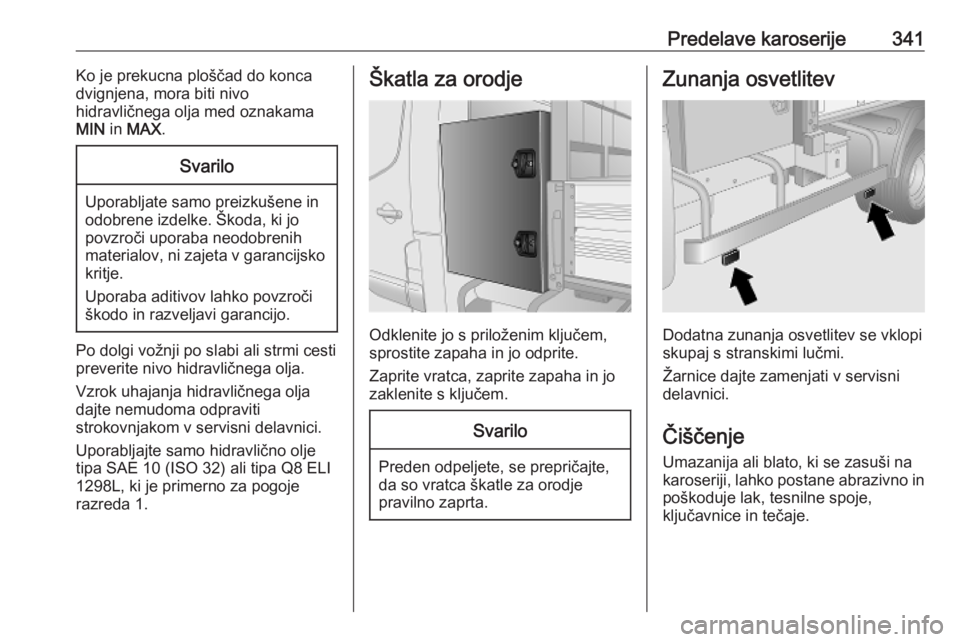

Predelave karoserije341Ko je prekucna ploščad do koncadvignjena, mora biti nivo
hidravličnega olja med oznakama
MIN in MAX .Svarilo
Uporabljate samo preizkušene in
odobrene izdelke. Škoda, ki jo
povzroči uporaba neodobrenih
materialov, ni zajeta v garancijsko kritje.
Uporaba aditivov lahko povzroči škodo in razveljavi garancijo.
Po dolgi vožnji po slabi ali strmi cesti
preverite nivo hidravličnega olja.
Vzrok uhajanja hidravličnega olja
dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Uporabljajte samo hidravlično olje
tipa SAE 10 (ISO 32) ali tipa Q8 ELI
1298L, ki je primerno za pogoje
razreda 1.
Škatla za orodje
Odklenite jo s priloženim ključem,
sprostite zapaha in jo odprite.
Zaprite vratca, zaprite zapaha in jo
zaklenite s ključem.
Svarilo
Preden odpeljete, se prepričajte,
da so vratca škatle za orodje
pravilno zaprta.
Zunanja osvetlitev
Dodatna zunanja osvetlitev se vklopi
skupaj s stranskimi lučmi.
Žarnice dajte zamenjati v servisni
delavnici.
Čiščenje
Umazanija ali blato, ki se zasuši na
karoseriji, lahko postane abrazivno in poškoduje lak, tesnilne spoje,
ključavnice in tečaje.

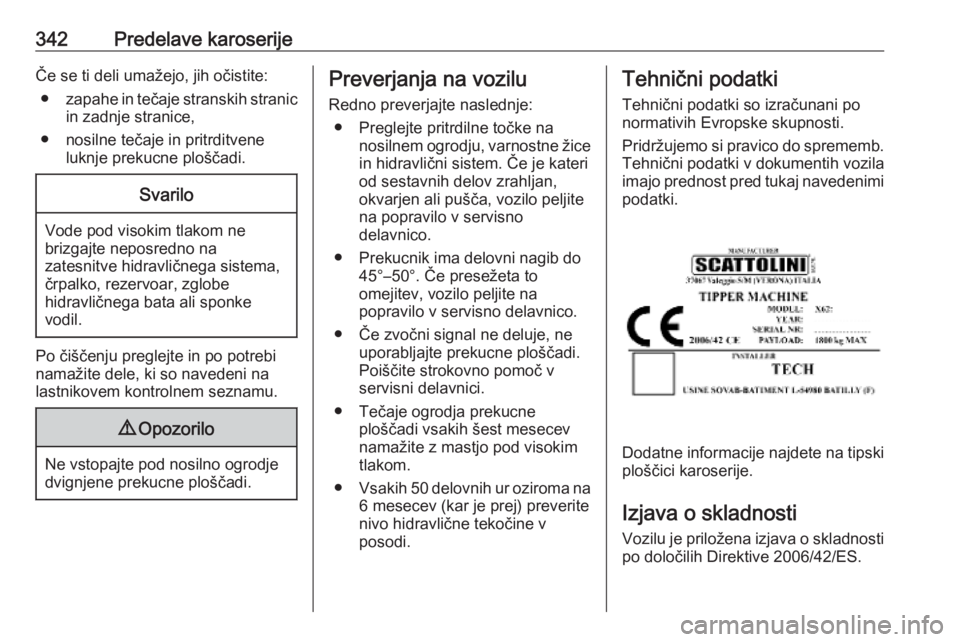

342Predelave karoserijeČe se ti deli umažejo, jih očistite:● zapahe in tečaje stranskih stranic
in zadnje stranice,
● nosilne tečaje in pritrditvene luknje prekucne ploščadi.Svarilo
Vode pod visokim tlakom ne
brizgajte neposredno na
zatesnitve hidravličnega sistema, črpalko, rezervoar, zglobe
hidravličnega bata ali sponke
vodil.
Po čiščenju preglejte in po potrebi
namažite dele, ki so navedeni na
lastnikovem kontrolnem seznamu.
9 Opozorilo
Ne vstopajte pod nosilno ogrodje
dvignjene prekucne ploščadi.
Preverjanja na vozilu
Redno preverjajte naslednje: ● Preglejte pritrdilne točke na nosilnem ogrodju, varnostne žicein hidravlični sistem. Če je kateri
od sestavnih delov zrahljan,
okvarjen ali pušča, vozilo peljite
na popravilo v servisno
delavnico.
● Prekucnik ima delovni nagib do 45°–50°. Če presežeta to
omejitev, vozilo peljite na
popravilo v servisno delavnico.
● Če zvočni signal ne deluje, ne uporabljajte prekucne ploščadi.
Poiščite strokovno pomoč v
servisni delavnici.
● Tečaje ogrodja prekucne ploščadi vsakih šest mesecev
namažite z mastjo pod visokim
tlakom.
● Vsakih 50 delovnih ur oziroma na
6 mesecev (kar je prej) preverite
nivo hidravlične tekočine v
posodi.Tehnični podatki
Tehnični podatki so izračunani po
normativih Evropske skupnosti.
Pridržujemo si pravico do sprememb. Tehnični podatki v dokumentih vozila
imajo prednost pred tukaj navedenimi
podatki.
Dodatne informacije najdete na tipski ploščici karoserije.
Izjava o skladnosti
Vozilu je priložena izjava o skladnosti po določilih Direktive 2006/42/ES.

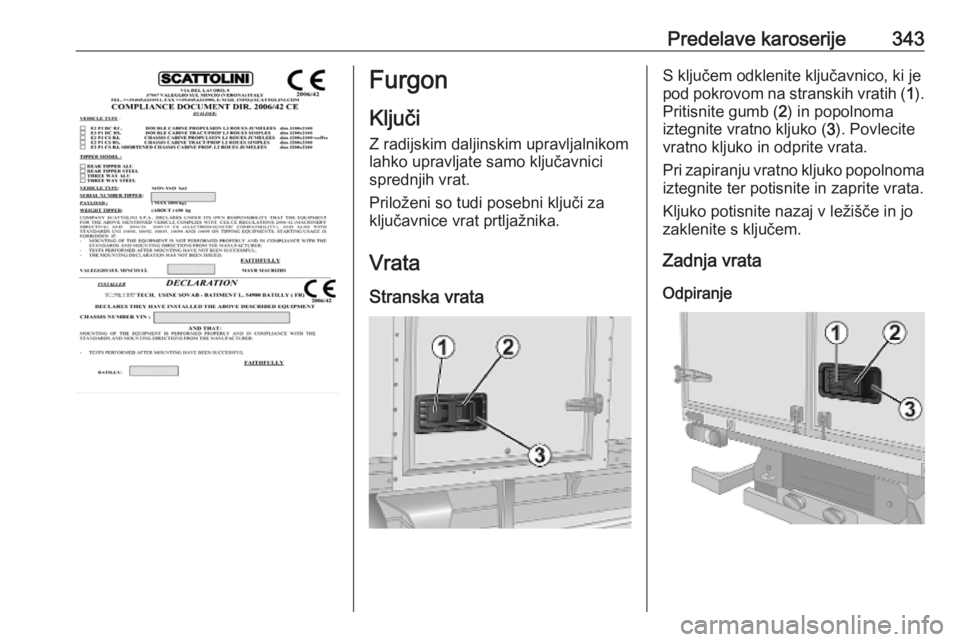

Predelave karoserije343Furgon
Ključi Z radijskim daljinskim upravljalnikom
lahko upravljate samo ključavnici
sprednjih vrat.
Priloženi so tudi posebni ključi za
ključavnice vrat prtljažnika.
Vrata
Stranska vrataS ključem odklenite ključavnico, ki je
pod pokrovom na stranskih vratih ( 1).
Pritisnite gumb ( 2) in popolnoma
iztegnite vratno kljuko ( 3). Povlecite
vratno kljuko in odprite vrata.
Pri zapiranju vratno kljuko popolnoma iztegnite ter potisnite in zaprite vrata.
Kljuko potisnite nazaj v ležišče in jo
zaklenite s ključem.
Zadnja vrata
Odpiranje

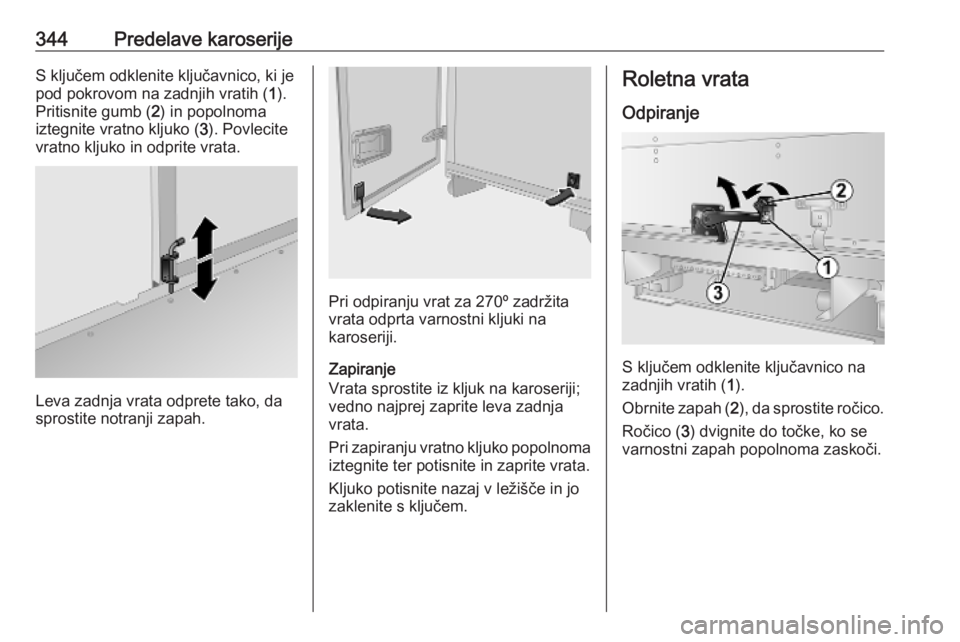

344Predelave karoserijeS ključem odklenite ključavnico, ki je
pod pokrovom na zadnjih vratih ( 1).
Pritisnite gumb ( 2) in popolnoma
iztegnite vratno kljuko ( 3). Povlecite
vratno kljuko in odprite vrata.
Leva zadnja vrata odprete tako, da
sprostite notranji zapah.
Pri odpiranju vrat za 270º zadržita
vrata odprta varnostni kljuki na
karoseriji.
Zapiranje
Vrata sprostite iz kljuk na karoseriji;
vedno najprej zaprite leva zadnja
vrata.
Pri zapiranju vratno kljuko popolnoma iztegnite ter potisnite in zaprite vrata.
Kljuko potisnite nazaj v ležišče in jo
zaklenite s ključem.
Roletna vrata
Odpiranje
S ključem odklenite ključavnico na
zadnjih vratih ( 1).
Obrnite zapah ( 2), da sprostite ročico.
Ročico ( 3) dvignite do točke, ko se
varnostni zapah popolnoma zaskoči.

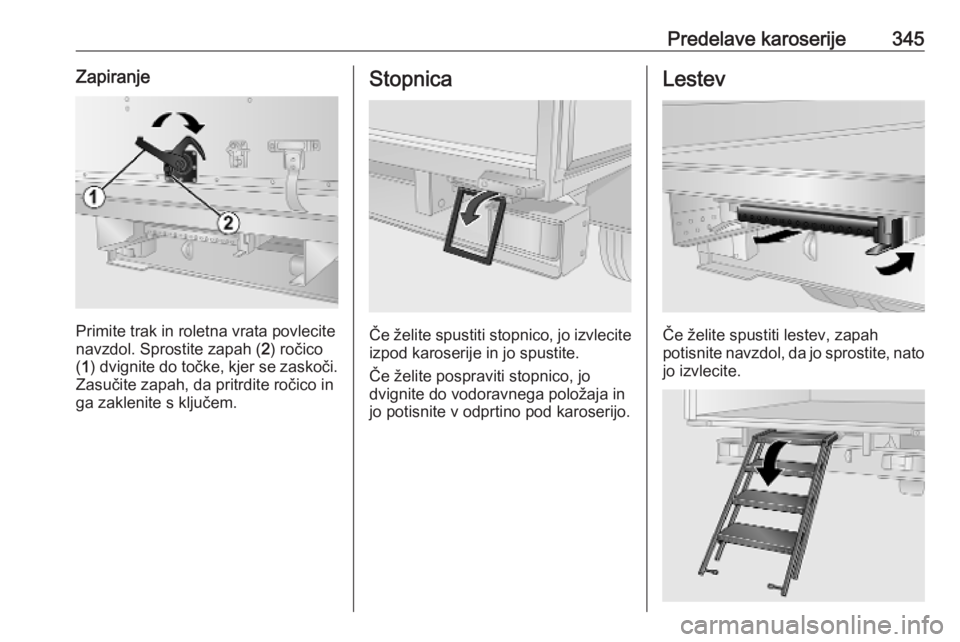

Predelave karoserije345Zapiranje
Primite trak in roletna vrata povlecite
navzdol. Sprostite zapah ( 2) ročico
( 1 ) dvignite do točke, kjer se zaskoči.
Zasučite zapah, da pritrdite ročico in
ga zaklenite s ključem.
Stopnica
Če želite spustiti stopnico, jo izvlecite izpod karoserije in jo spustite.
Če želite pospraviti stopnico, jo
dvignite do vodoravnega položaja in
jo potisnite v odprtino pod karoserijo.
Lestev
Če želite spustiti lestev, zapah
potisnite navzdol, da jo sprostite, nato jo izvlecite.

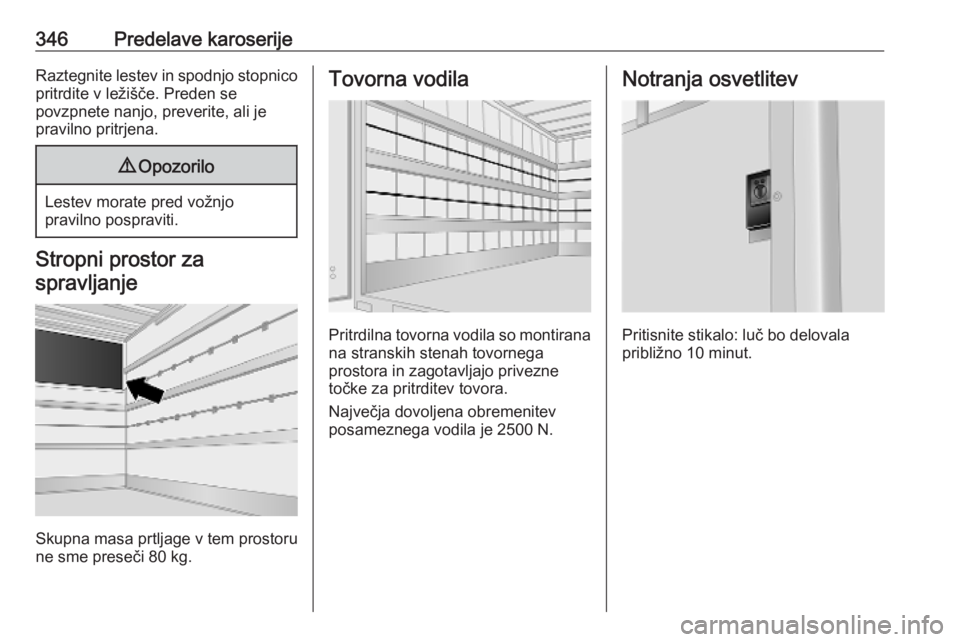

346Predelave karoserijeRaztegnite lestev in spodnjo stopnico
pritrdite v ležišče. Preden se
povzpnete nanjo, preverite, ali je
pravilno pritrjena.9 Opozorilo
Lestev morate pred vožnjo
pravilno pospraviti.
Stropni prostor za
spravljanje
Skupna masa prtljage v tem prostoru
ne sme preseči 80 kg.
Tovorna vodila
Pritrdilna tovorna vodila so montirana
na stranskih stenah tovornega
prostora in zagotavljajo privezne
točke za pritrditev tovora.
Največja dovoljena obremenitev
posameznega vodila je 2500 N.
Notranja osvetlitev
Pritisnite stikalo: luč bo delovala
približno 10 minut.

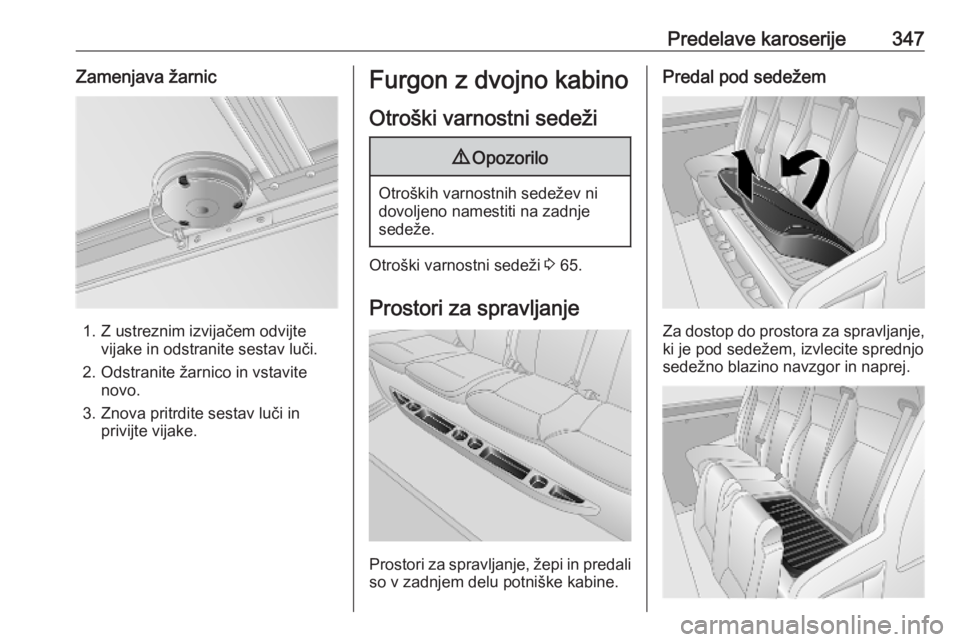

Predelave karoserije347Zamenjava žarnic
1. Z ustreznim izvijačem odvijtevijake in odstranite sestav luči.
2. Odstranite žarnico in vstavite novo.
3. Znova pritrdite sestav luči in privijte vijake.
Furgon z dvojno kabino
Otroški varnostni sedeži9 Opozorilo
Otroških varnostnih sedežev ni
dovoljeno namestiti na zadnje
sedeže.
Otroški varnostni sedeži 3 65.
Prostori za spravljanje
Prostori za spravljanje, žepi in predali so v zadnjem delu potniške kabine.
Predal pod sedežem
Za dostop do prostora za spravljanje,ki je pod sedežem, izvlecite sprednjo
sedežno blazino navzgor in naprej.

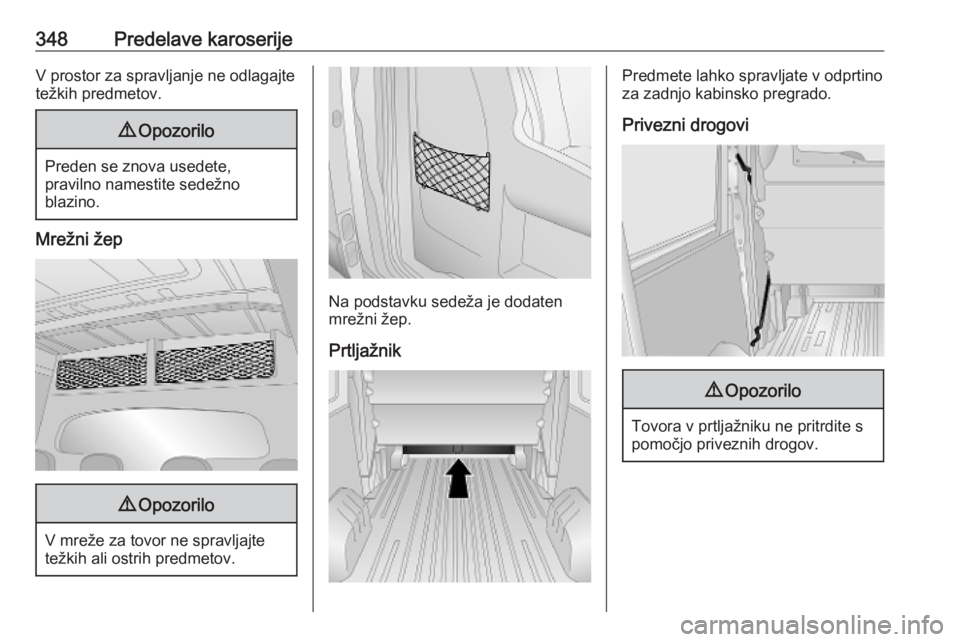

348Predelave karoserijeV prostor za spravljanje ne odlagajte
težkih predmetov.9 Opozorilo
Preden se znova usedete,
pravilno namestite sedežno
blazino.
Mrežni žep
9 Opozorilo
V mreže za tovor ne spravljajte
težkih ali ostrih predmetov.
Na podstavku sedeža je dodaten
mrežni žep.
Prtljažnik
Predmete lahko spravljate v odprtino
za zadnjo kabinsko pregrado.
Privezni drogovi9 Opozorilo
Tovora v prtljažniku ne pritrdite s
pomočjo priveznih drogov.
