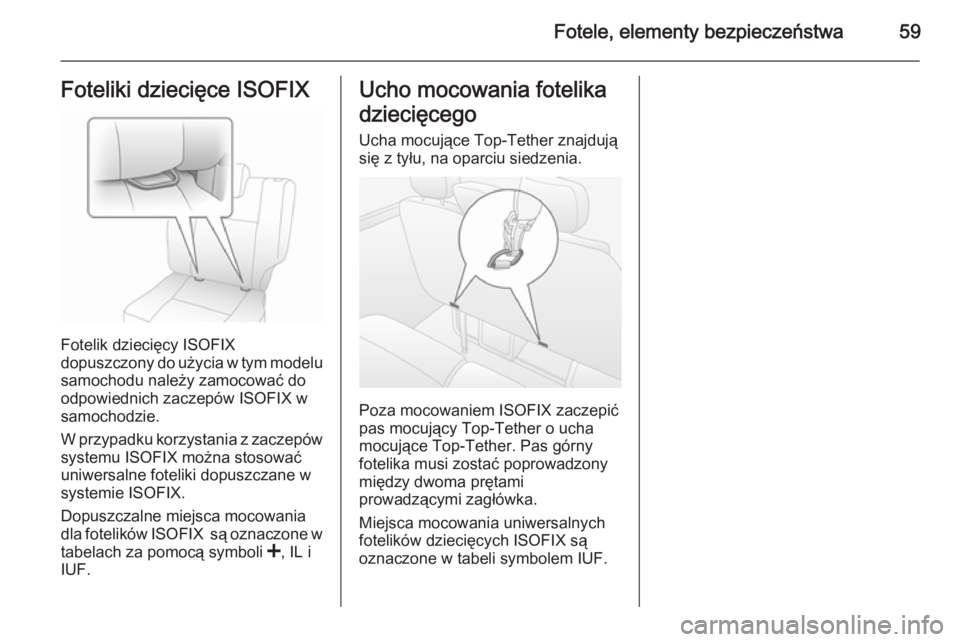

Fotele, elementy bezpieczeństwa59Foteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Ucho mocowania fotelika
dziecięcego
Ucha mocujące Top-Tether znajdują się z tyłu, na oparciu siedzenia.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

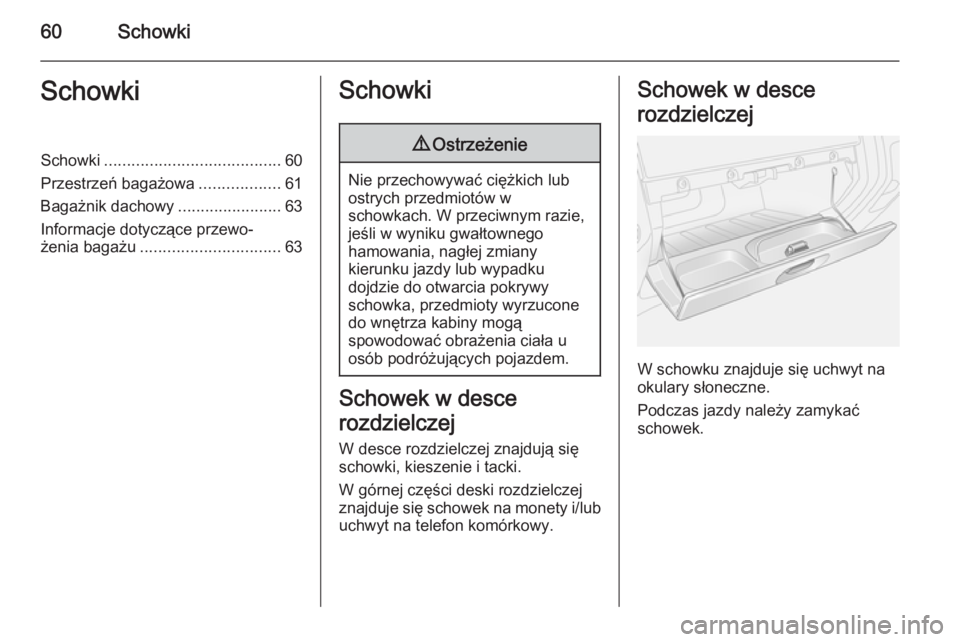

60SchowkiSchowkiSchowki....................................... 60
Przestrzeń bagażowa ..................61
Bagażnik dachowy .......................63
Informacje dotyczące przewo‐ żenia bagażu ............................... 63Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
W górnej części deski rozdzielczej
znajduje się schowek na monety i/lub uchwyt na telefon komórkowy.
Schowek w desce
rozdzielczej
W schowku znajduje się uchwyt na
okulary słoneczne.
Podczas jazdy należy zamykać
schowek.

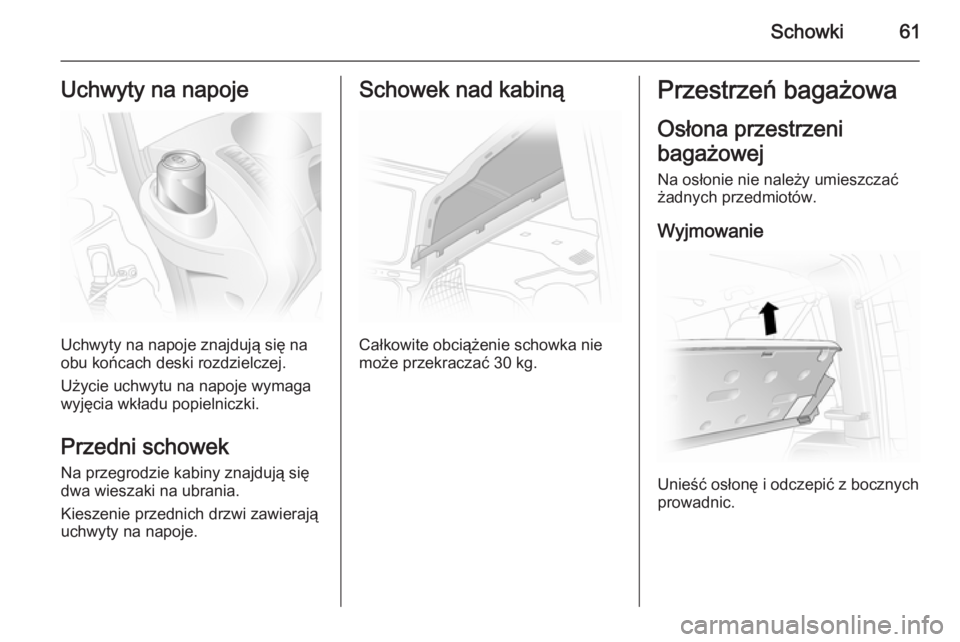

Schowki61Uchwyty na napoje
Uchwyty na napoje znajdują się na
obu końcach deski rozdzielczej.
Użycie uchwytu na napoje wymaga
wyjęcia wkładu popielniczki.
Przedni schowek
Na przegrodzie kabiny znajdują się
dwa wieszaki na ubrania.
Kieszenie przednich drzwi zawierają
uchwyty na napoje.
Schowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 30 kg.
Przestrzeń bagażowa
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Wyjmowanie
Unieść osłonę i odczepić z bocznych
prowadnic.

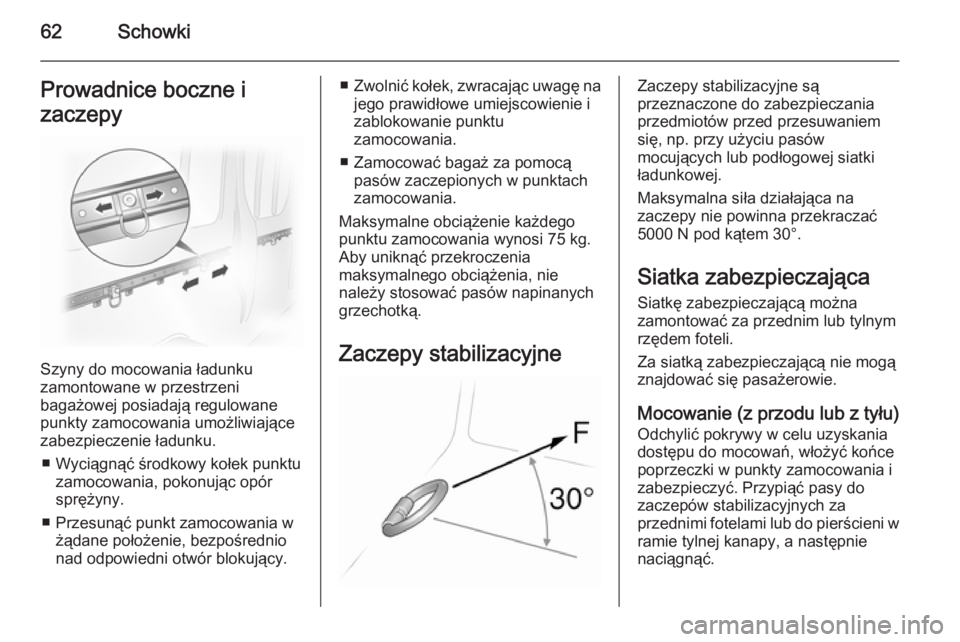

62SchowkiProwadnice boczne i
zaczepy
Szyny do mocowania ładunku
zamontowane w przestrzeni
bagażowej posiadają regulowane
punkty zamocowania umożliwiające
zabezpieczenie ładunku.
■ Wyciągnąć środkowy kołek punktu zamocowania, pokonując opór
sprężyny.
■ Przesunąć punkt zamocowania w żądane położenie, bezpośrednio
nad odpowiedni otwór blokujący.
■ Zwolnić kołek, zwracając uwagę na
jego prawidłowe umiejscowienie i
zablokowanie punktu
zamocowania.
■ Zamocować bagaż za pomocą pasów zaczepionych w punktach
zamocowania.
Maksymalne obciążenie każdego
punktu zamocowania wynosi 75 kg.
Aby uniknąć przekroczenia
maksymalnego obciążenia, nie
należy stosować pasów napinanych
grzechotką.
Zaczepy stabilizacyjneZaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub podłogowej siatki
ładunkowej.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać
5000 N pod kątem 30°.
Siatka zabezpieczająca Siatkę zabezpieczającą można
zamontować za przednim lub tylnym rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie (z przodu lub z tyłu) Odchylić pokrywy w celu uzyskania
dostępu do mocowań, włożyć końce
poprzeczki w punkty zamocowania i
zabezpieczyć. Przypiąć pasy do
zaczepów stabilizacyjnych za
przednimi fotelami lub do pierścieni w ramie tylnej kanapy, a następnie
naciągnąć.

Schowki63
Zdejmowanie
Odchylić do góry regulatory długości
pasów i odczepić pasy.
Trójkąt ostrzegawczyTrójkąt ostrzegawczy można
schować pod przednimi fotelami.
Apteczka pierwszej
pomocy Apteczkę pierwszej pomocy można
schować pod przednimi fotelami.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Uwaga
Przednie zaczepy montażowe
bagażnika dachowego
umieszczone nad kabiną służą
wyłącznie do instalacji całego
bagażnika dachowego i nie wolno
do nich przytwierdzać poprzeczek
dachowych.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Więcej informacji 3 63.Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu.
Jeśli przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Nie należy umieszczać żadnych przedmiotów na osłonie przestrzenibagażowej ani na desce
rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i dźwignią
zmiany biegów ani ograniczać
swobody ruchu kierowcy. W
kabinie samochodu nie wolno

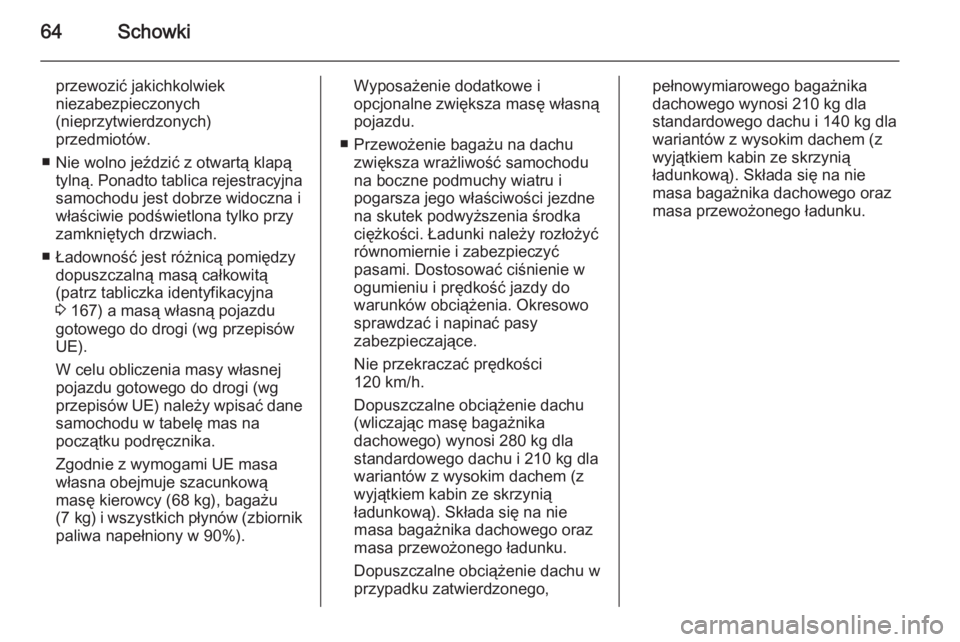

64Schowki
przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną. Ponadto tablica rejestracyjna
samochodu jest dobrze widoczna i
właściwie podświetlona tylko przy
zamkniętych drzwiach.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna 3 167) a masą własną pojazdu
gotowego do drogi (wg przepisów
UE).
W celu obliczenia masy własnej pojazdu gotowego do drogi (wg
przepisów UE) należy wpisać dane samochodu w tabelę mas na
początku podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
(wliczając masę bagażnika
dachowego) wynosi 280 kg dla
standardowego dachu i 210 kg dla
wariantów z wysokim dachem (z
wyjątkiem kabin ze skrzynią
ładunkową). Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.
Dopuszczalne obciążenie dachu w
przypadku zatwierdzonego,pełnowymiarowego bagażnika
dachowego wynosi 210 kg dla
standardowego dachu i 140 kg dla
wariantów z wysokim dachem (z
wyjątkiem kabin ze skrzynią
ładunkową). Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.

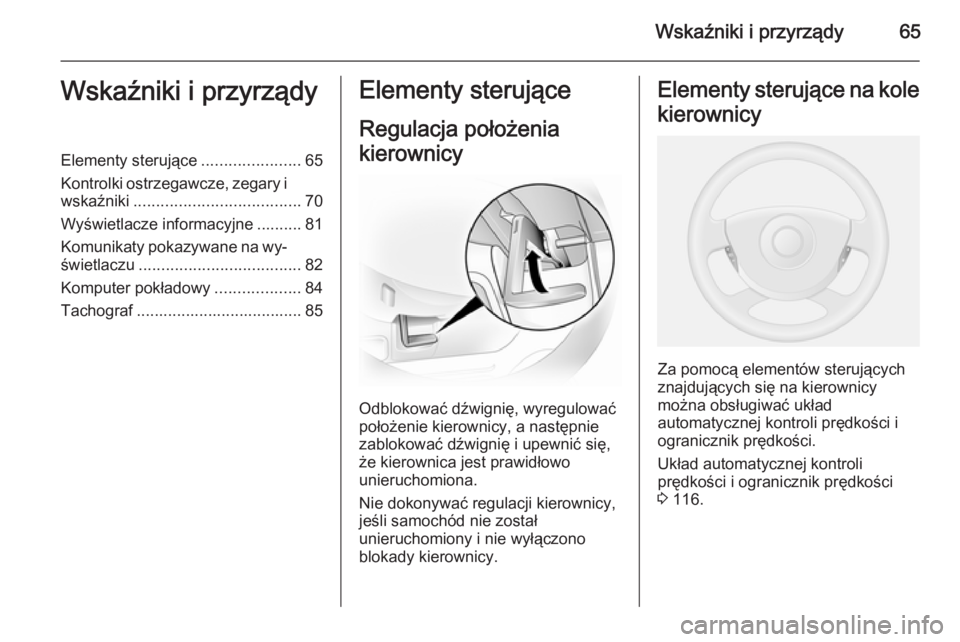

Wskaźniki i przyrządy65Wskaźniki i przyrządyElementy sterujące......................65
Kontrolki ostrzegawcze, zegary i wskaźniki ..................................... 70
Wyświetlacze informacyjne .......... 81 Komunikaty pokazywane na wy‐
świetlaczu .................................... 82
Komputer pokładowy ...................84
Tachograf ..................................... 85Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 116.

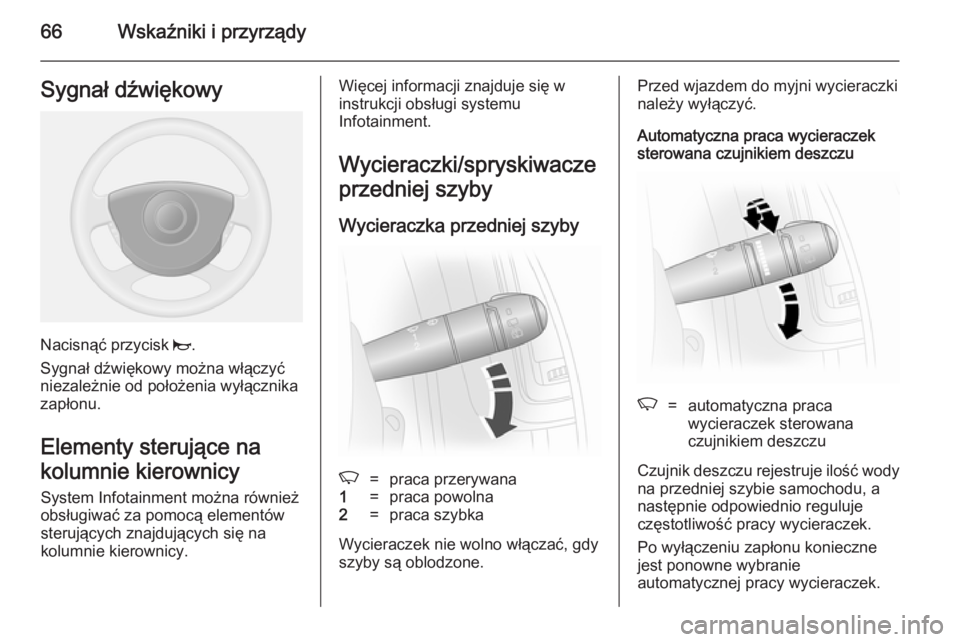

66Wskaźniki i przyrządySygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na
kolumnie kierownicy System Infotainment można również
obsługiwać za pomocą elementów
sterujących znajdujących się na
kolumnie kierownicy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczka przedniej szybyK=praca przerywana1=praca powolna2=praca szybka
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Automatyczna praca wycieraczek
sterowana czujnikiem deszczuK=automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Po wyłączeniu zapłonu konieczne
jest ponowne wybranie
automatycznej pracy wycieraczek.

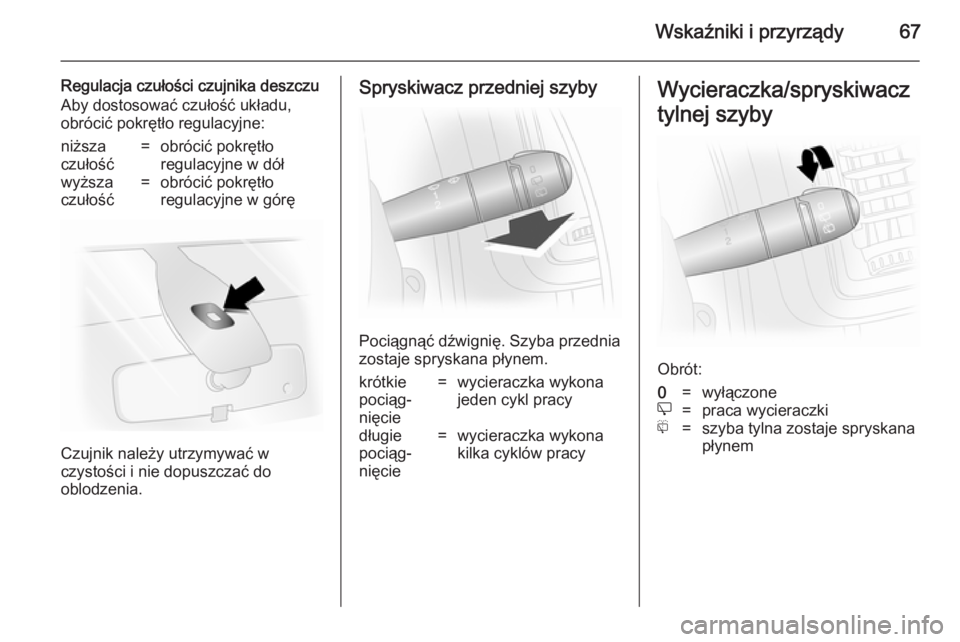

Wskaźniki i przyrządy67
Regulacja czułości czujnika deszczuAby dostosować czułość układu,
obrócić pokrętło regulacyjne:niższa
czułość=obrócić pokrętło
regulacyjne w dółwyższa
czułość=obrócić pokrętło
regulacyjne w górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostaje spryskana płynem.
krótkie
pociąg‐
nięcie=wycieraczka wykona
jeden cykl pracydługie
pociąg‐
nięcie=wycieraczka wykona
kilka cyklów pracyWycieraczka/spryskiwacz
tylnej szyby
Obrót:
0=wyłączonee=praca wycieraczkif=szyba tylna zostaje spryskana
płynem

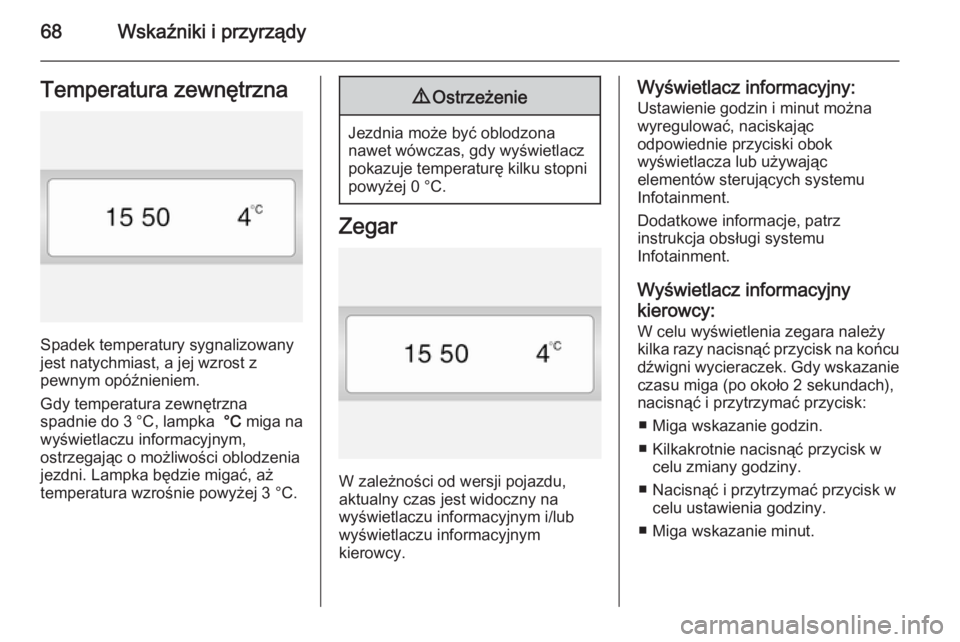

68Wskaźniki i przyrządyTemperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
Gdy temperatura zewnętrzna
spadnie do 3 °C, lampka °C miga na
wyświetlaczu informacyjnym,
ostrzegając o możliwości oblodzenia jezdni. Lampka będzie migać, aż
temperatura wzrośnie powyżej 3 °C.
9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
W zależności od wersji pojazdu,
aktualny czas jest widoczny na
wyświetlaczu informacyjnym i/lub
wyświetlaczu informacyjnym
kierowcy.
Wyświetlacz informacyjny:
Ustawienie godzin i minut można
wyregulować, naciskając
odpowiednie przyciski obok
wyświetlacza lub używając
elementów sterujących systemu
Infotainment.
Dodatkowe informacje, patrz
instrukcja obsługi systemu
Infotainment.
Wyświetlacz informacyjny
kierowcy:
W celu wyświetlenia zegara należy
kilka razy nacisnąć przycisk na końcu dźwigni wycieraczek. Gdy wskazanie
czasu miga (po około 2 sekundach),
nacisnąć i przytrzymać przycisk:
■ Miga wskazanie godzin.
■ Kilkakrotnie nacisnąć przycisk w celu zmiany godziny.
■ Nacisnąć i przytrzymać przycisk w celu ustawienia godziny.
■ Miga wskazanie minut.
