Njega vozila129Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.Električni sustav

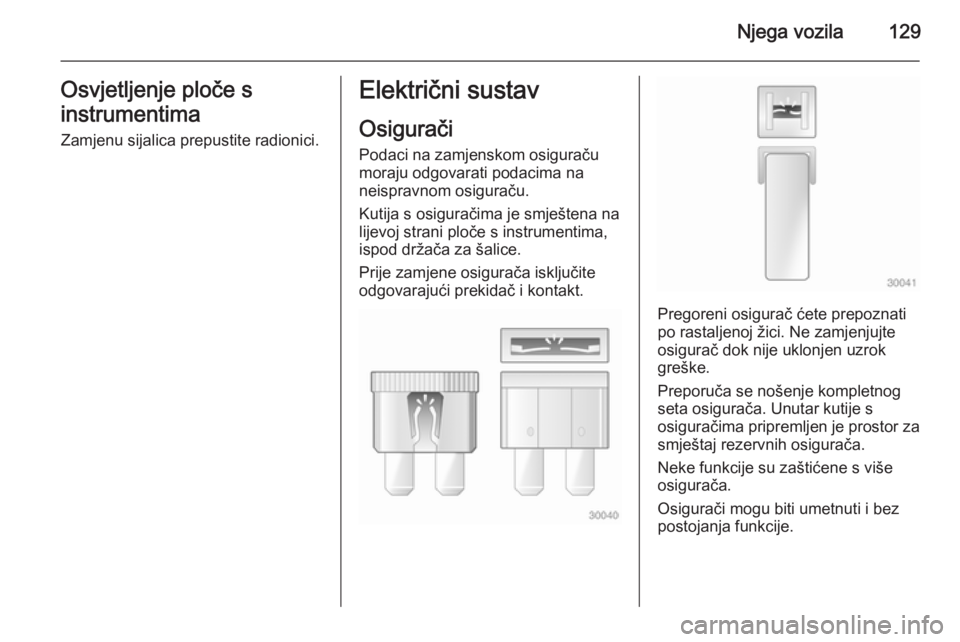

Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod držača za šalice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

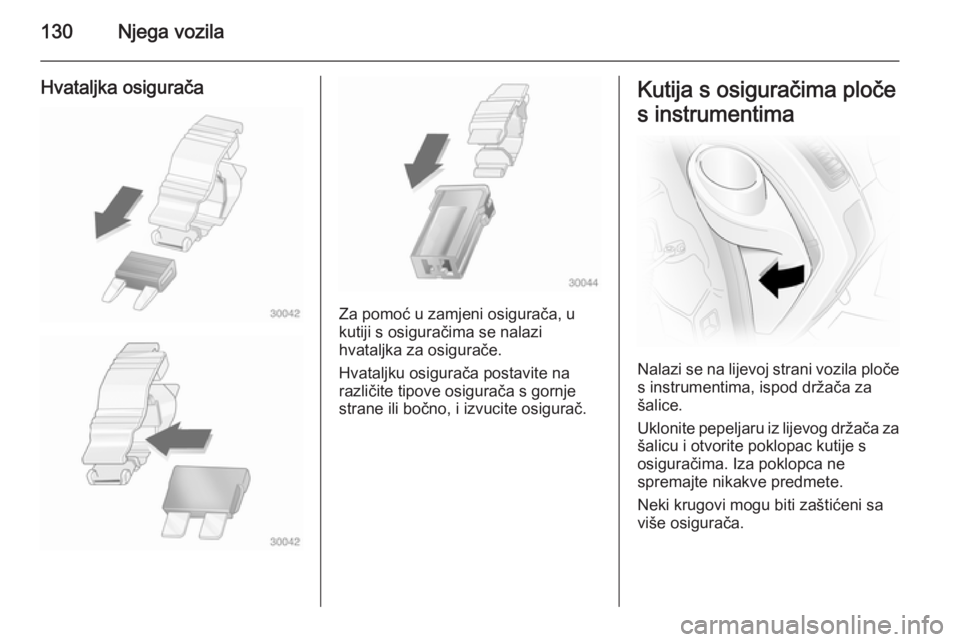

130Njega vozila
Hvataljka osigurača
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima se nalazi
hvataljka za osigurače.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče
s instrumentima
Nalazi se na lijevoj strani vozila ploče s instrumentima, ispod držača zašalice.
Uklonite pepeljaru iz lijevog držača za
šalicu i otvorite poklopac kutije s
osiguračima. Iza poklopca ne
spremajte nikakve predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.

Njega vozila131

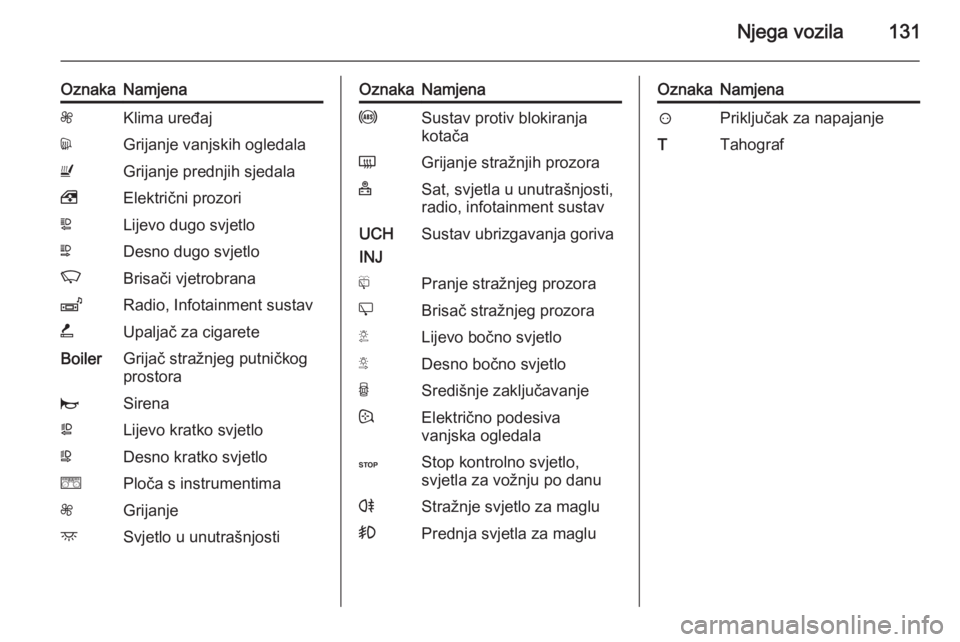

OznakaNamjenaZKlima uređajdGrijanje vanjskih ogledalaUGrijanje prednjih sjedala,Električni prozoriLLijevo dugo svjetloNDesno dugo svjetloKBrisači vjetrobranaZRadio, Infotainment sustav)Upaljač za cigareteBoilerGrijač stražnjeg putničkog
prostorajSirenaaLijevo kratko svjetloWDesno kratko svjetloePloča s instrumentimaZGrijanjedSvjetlo u unutrašnjostiOznakaNamjenauSustav protiv blokiranja
kotačaÜGrijanje stražnjih prozora+Sat, svjetla u unutrašnjosti,
radio, infotainment sustavUCH
INJSustav ubrizgavanja gorivafPranje stražnjeg prozoraeBrisač stražnjeg prozoraTLijevo bočno svjetloSDesno bočno svjetloUSredišnje zaključavanje:Električno podesiva
vanjska ogledalaCStop kontrolno svjetlo,
svjetla za vožnju po danurStražnje svjetlo za maglu>Prednja svjetla za magluOznakaNamjena?Priključak za napajanjeTTahograf

132Njega vozilaAlat vozila
Alat
Dizalica, adapteri, ključ sa
zapinjačem, torx odvijač, kuka za
poklopac glavčine kotača, karika za vuču i alat za sigurnosne vijke
rezervnog kotača nalaze se u kutiji
koja je smještena ispod sjedala
vozača.
Rezervni kotač 3 140.
Vozila s kitom za popravak gume:
Karika za vuču i torx ključ su
spremljeni s kitom za popravak
prazne gume, ispod prednjeg sjedala.
Kit za popravak gume 3 135.Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.

Njega vozila133
Ovisno o propisima specifičnima za
zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.

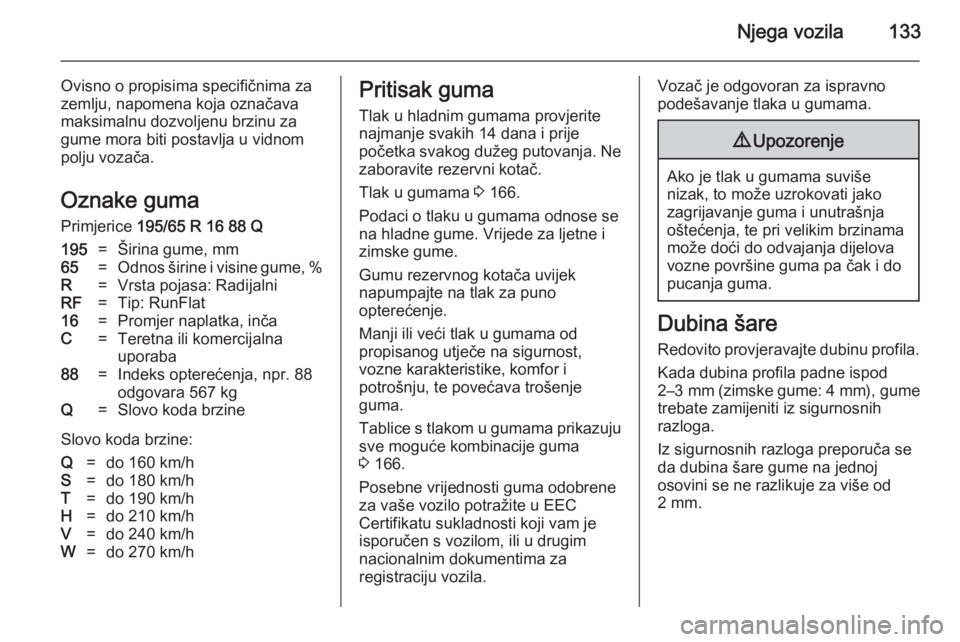

Oznake guma
Primjerice 195/65 R 16 88 Q195=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inčaC=Teretna ili komercijalna
uporaba88=Indeks opterećenja, npr. 88
odgovara 567 kgQ=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
Tlak u gumama 3 166.
Podaci o tlaku u gumama odnose se na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 166.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.

134Njega vozila

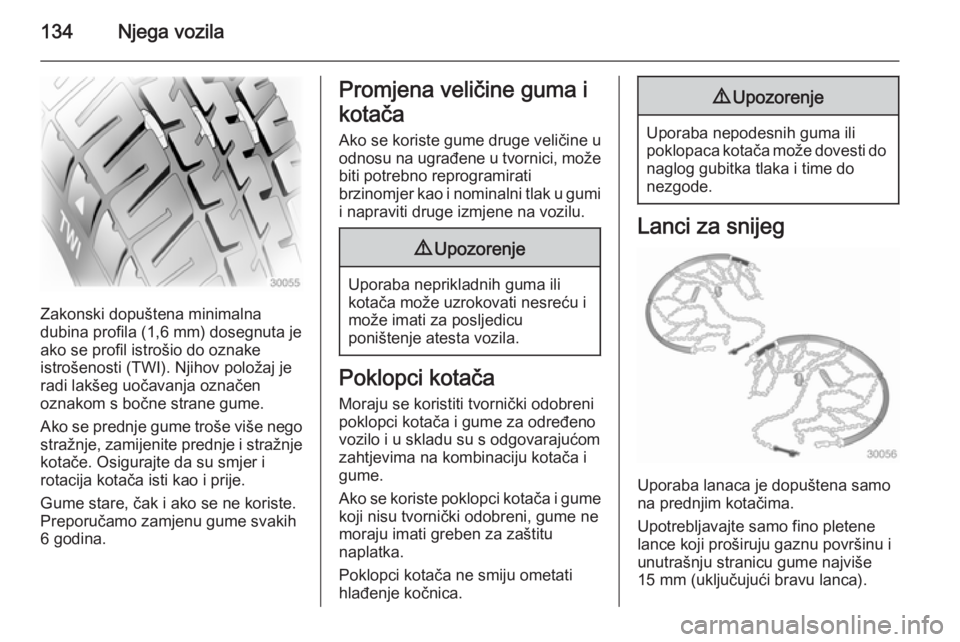

Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Ako se prednje gume troše više nego stražnje, zamijenite prednje i stražnje
kotače. Osigurajte da su smjer i
rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).

Njega vozila135
Za gumu veličine 215/65 R16,
kontaktirajte radionicu.9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kadputujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.

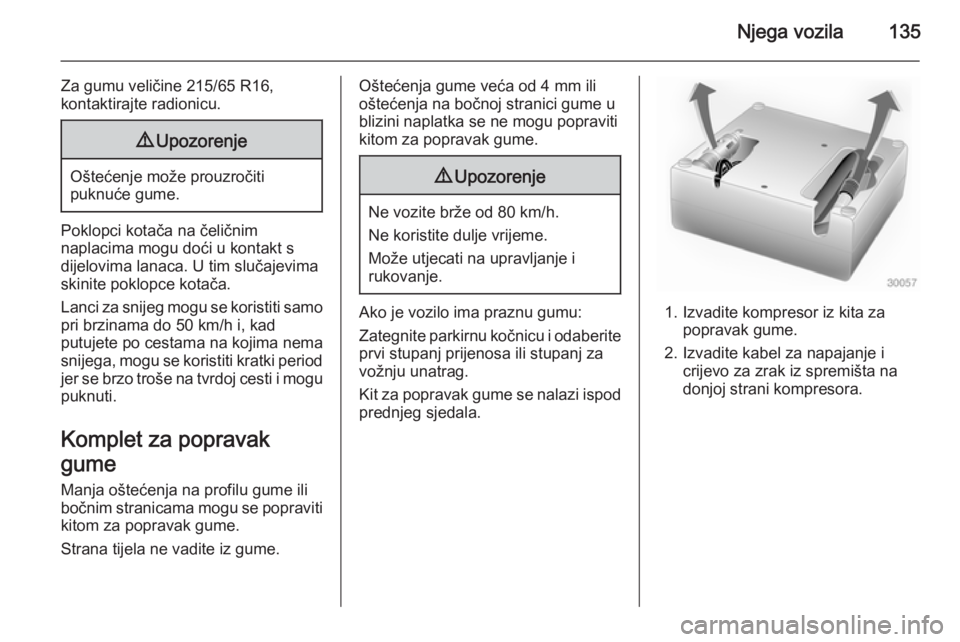

Komplet za popravak
gume Manja oštećenja na profilu gume ili
bočnim stranicama mogu se popraviti
kitom za popravak gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja na bočnoj stranici gume u
blizini naplatka se ne mogu popraviti
kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne koristite dulje vrijeme.
Može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.
Kit za popravak gume se nalazi ispod
prednjeg sjedala.1. Izvadite kompresor iz kita za popravak gume.
2. Izvadite kabel za napajanje i crijevo za zrak iz spremišta na
donjoj strani kompresora.

136Njega vozila

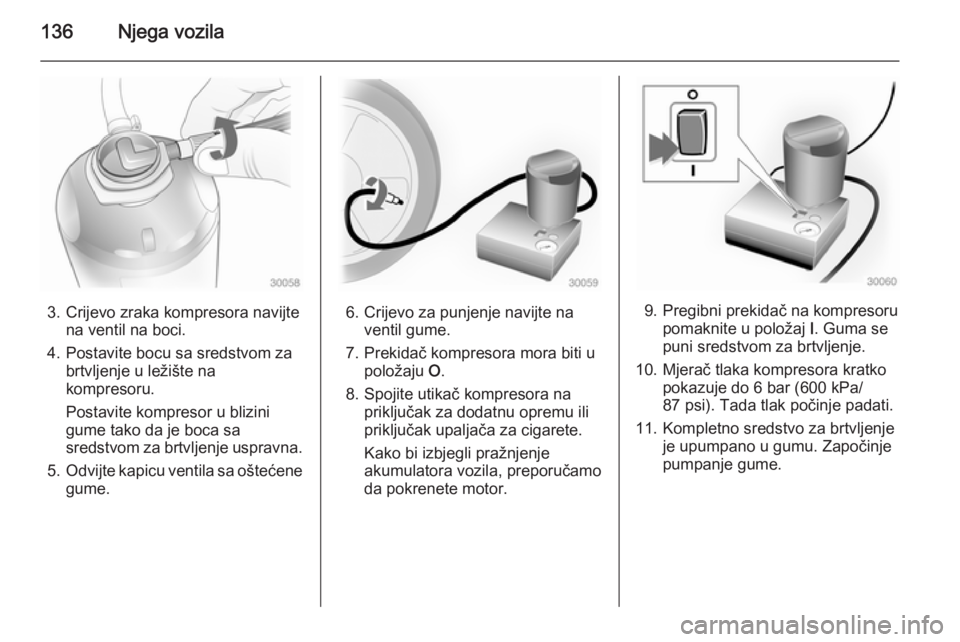

3. Crijevo zraka kompresora navijtena ventil na boci.
4. Postavite bocu sa sredstvom za brtvljenje u ležište na
kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
5. Odvijte kapicu ventila sa oštećene
gume.6. Crijevo za punjenje navijte na ventil gume.
7. Prekidač kompresora mora biti u položaju O.
8. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora vozila, preporučamo
da pokrenete motor.9. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
10. Mjerač tlaka kompresora kratko pokazuje do 6 bar (600 kPa/
87 psi). Tada tlak počinje padati.
11. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.

Njega vozila137

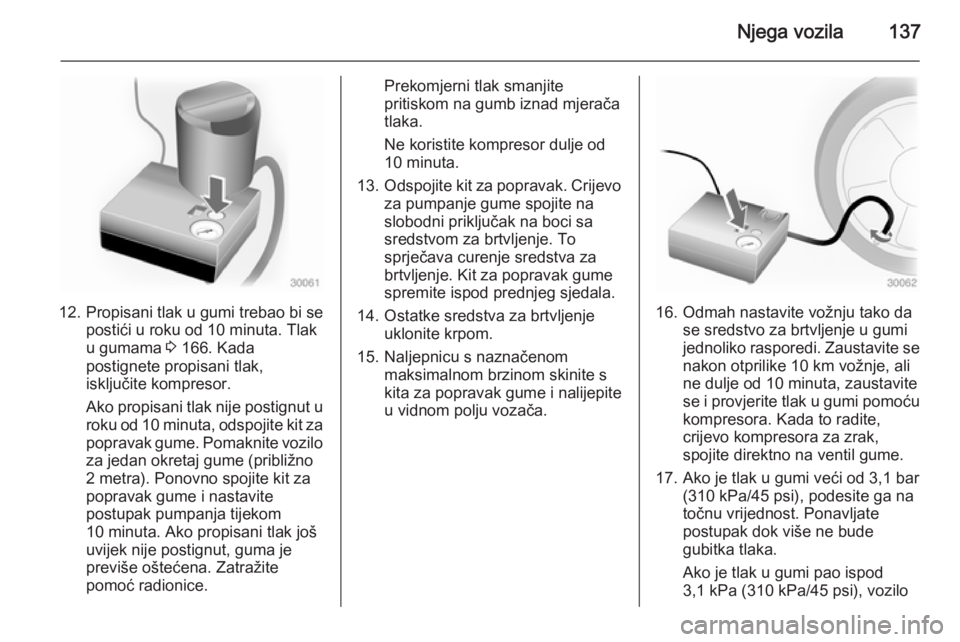

12. Propisani tlak u gumi trebao bi sepostići u roku od 10 minuta. Tlak
u gumama 3 166. Kada
postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od 10 minuta, odspojite kit za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
2 metra). Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak smanjite
pritiskom na gumb iznad mjerača
tlaka.
Ne koristite kompresor dulje od
10 minuta.
13. Odspojite kit za popravak. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite ispod prednjeg sjedala.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje, ali
ne dulje od 10 minuta, zaustavite
se i provjerite tlak u gumi pomoću
kompresora. Kada to radite,
crijevo kompresora za zrak,
spojite direktno na ventil gume.
17. Ako je tlak u gumi veći od 3,1 bar (310 kPa/45 psi), podesite ga na
točnu vrijednost. Ponavljate
postupak dok više ne bude
gubitka tlaka.
Ako je tlak u gumi pao ispod 3,1 kPa (310 kPa/45 psi), vozilo

138Njega vozila
se ne smije voziti. Zatražite
pomoć radionice.

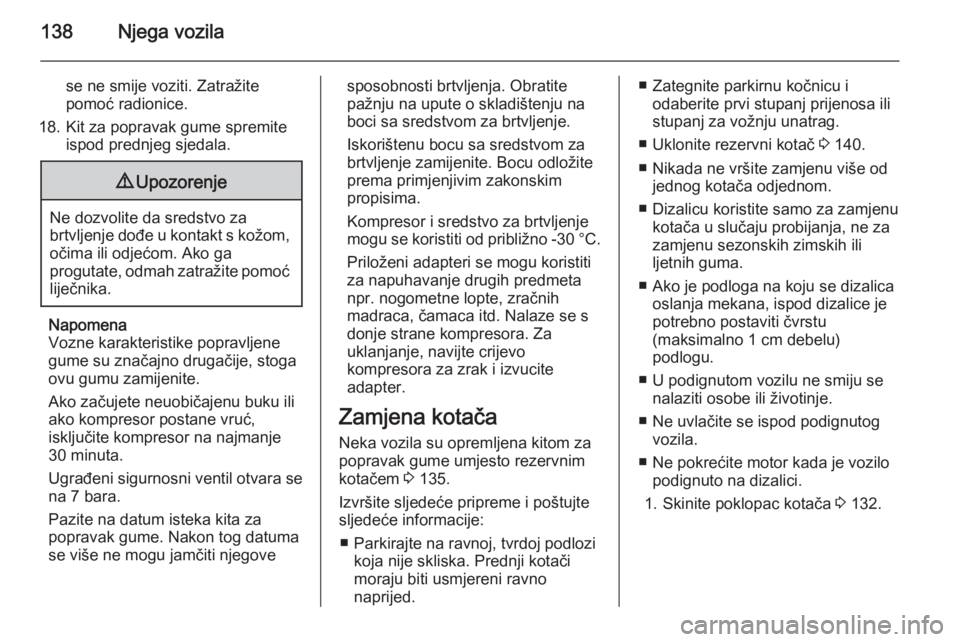

18. Kit za popravak gume spremite ispod prednjeg sjedala.9Upozorenje
Ne dozvolite da sredstvo za
brtvljenje dođe u kontakt s kožom,
očima ili odjećom. Ako ga
progutate, odmah zatražite pomoć liječnika.
Napomena
Vozne karakteristike popravljene
gume su značajno drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se na 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 135.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
■ Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji kotačimoraju biti usmjereni ravno
naprijed.■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
■ Uklonite rezervni kotač 3 140.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne zazamjenu sezonskih zimskih ili
ljetnih guma.
■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu
(maksimalno 1 cm debelu)
podlogu.
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite motor kada je vozilo podignuto na dizalici.
1. Skinite poklopac kotača 3 132.
