Cura del veicolo179T:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con con‐
ducete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.

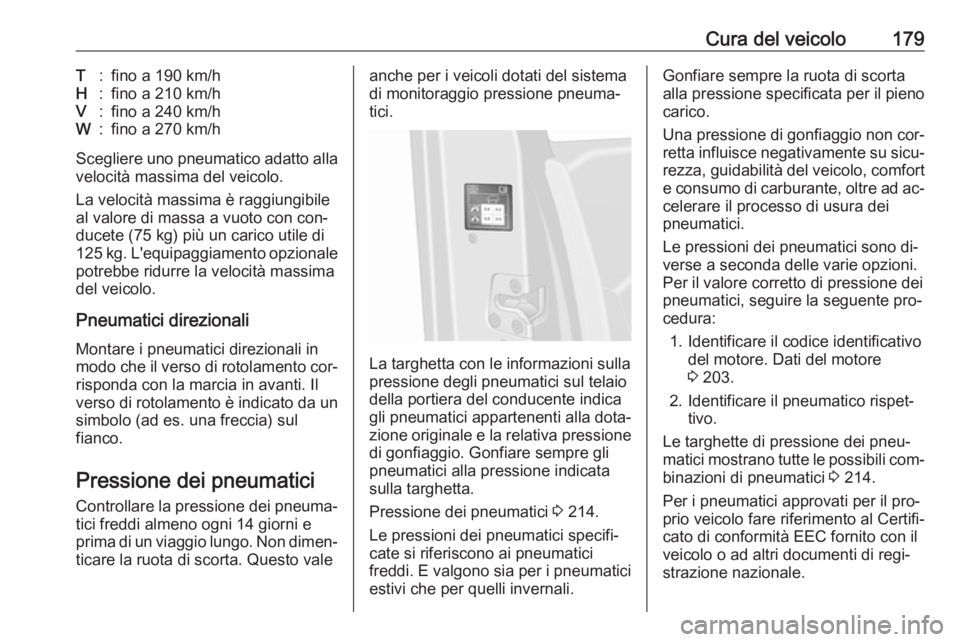

La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera del conducente indica
gli pneumatici appartenenti alla dota‐
zione originale e la relativa pressione
di gonfiaggio. Gonfiare sempre gli
pneumatici alla pressione indicata
sulla targhetta.
Pressione dei pneumatici 3 214.
Le pressioni dei pneumatici specifi‐ cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 203.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 214.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.

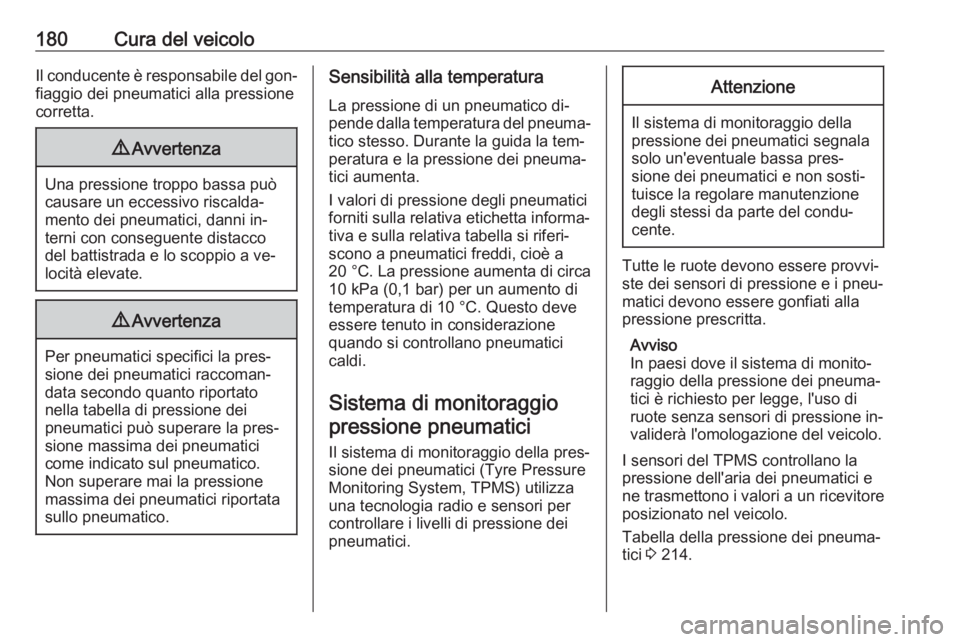

180Cura del veicoloIl conducente è responsabile del gon‐fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐ tico stesso. Durante la guida la tem‐
peratura e la pressione dei pneuma‐ tici aumenta.
I valori di pressione degli pneumatici
forniti sulla relativa etichetta informa‐
tiva e sulla relativa tabella si riferi‐
scono a pneumatici freddi, cioè a
20 °C . La pressione aumenta di circa
10 kPa (0,1 bar) per un aumento di
temperatura di 10 °C. Questo deve
essere tenuto in considerazione
quando si controllano pneumatici
caldi.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio della pres‐
sione dei pneumatici (Tyre Pressure
Monitoring System, TPMS) utilizza
una tecnologia radio e sensori per
controllare i livelli di pressione dei
pneumatici.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
I sensori del TPMS controllano la
pressione dell'aria dei pneumatici e
ne trasmettono i valori a un ricevitore posizionato nel veicolo.
Tabella della pressione dei pneuma‐
tici 3 214.

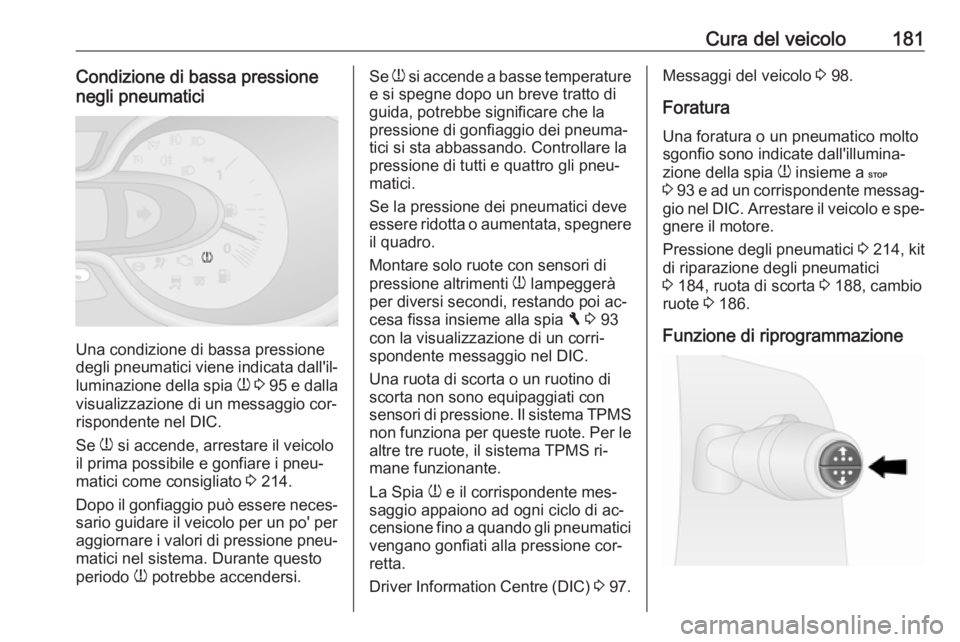

Cura del veicolo181Condizione di bassa pressione
negli pneumatici
Una condizione di bassa pressione
degli pneumatici viene indicata dall'il‐
luminazione della spia w 3 95 e dalla
visualizzazione di un messaggio cor‐
rispondente nel DIC.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 214.
Dopo il gonfiaggio può essere neces‐ sario guidare il veicolo per un po' peraggiornare i valori di pressione pneu‐
matici nel sistema. Durante questo
periodo w potrebbe accendersi.
Se
w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici si sta abbassando. Controllare la
pressione di tutti e quattro gli pneu‐
matici.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensori di
pressione altrimenti w lampeggerà
per diversi secondi, restando poi ac‐
cesa fissa insieme alla spia F 3 93
con la visualizzazione di un corri‐
spondente messaggio nel DIC.
Una ruota di scorta o un ruotino di
scorta non sono equipaggiati con
sensori di pressione. Il sistema TPMS
non funziona per queste ruote. Per le
altre tre ruote, il sistema TPMS ri‐
mane funzionante.
La Spia w e il corrispondente mes‐
saggio appaiono ad ogni ciclo di ac‐
censione fino a quando gli pneumatici vengano gonfiati alla pressione cor‐
retta.
Driver Information Centre (DIC) 3 97.Messaggi del veicolo 3 98.
Foratura
Una foratura o un pneumatico molto
sgonfio sono indicate dall'illumina‐
zione della spia w insieme a C
3 93 e ad un corrispondente messag‐
gio nel DIC. Arrestare il veicolo e spe‐
gnere il motore.
Pressione degli pneumatici 3 214, kit
di riparazione degli pneumatici
3 184, ruota di scorta 3 188, cambio
ruote 3 186.
Funzione di riprogrammazione

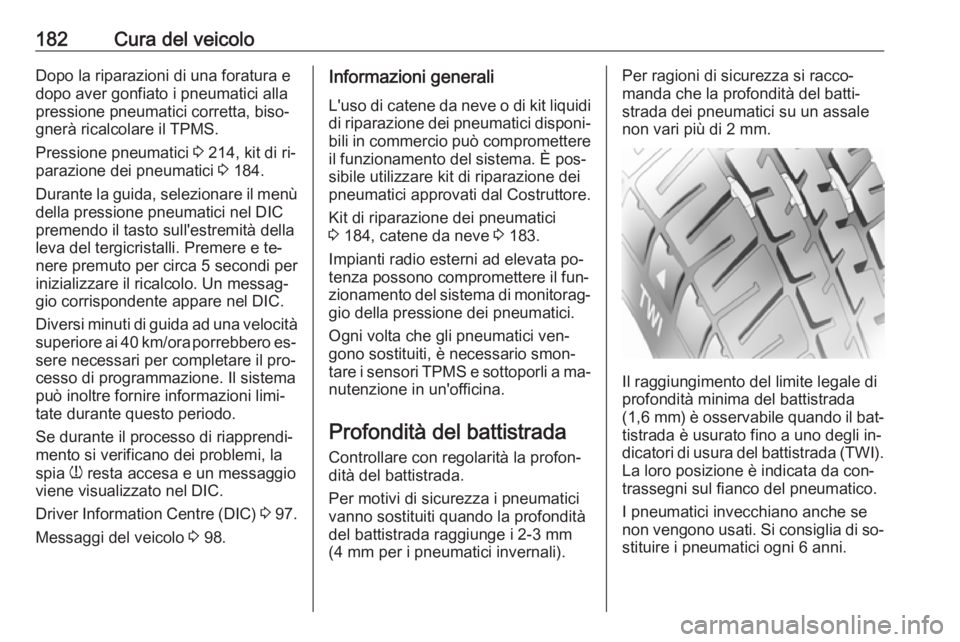

182Cura del veicoloDopo la riparazioni di una foratura e
dopo aver gonfiato i pneumatici alla
pressione pneumatici corretta, biso‐
gnerà ricalcolare il TPMS.
Pressione pneumatici 3 214, kit di ri‐
parazione dei pneumatici 3 184.
Durante la guida, selezionare il menù della pressione pneumatici nel DIC
premendo il tasto sull'estremità della
leva del tergicristalli. Premere e te‐
nere premuto per circa 5 secondi per inizializzare il ricalcolo. Un messag‐
gio corrispondente appare nel DIC.
Diversi minuti di guida ad una velocità
superiore ai 40 km/ora porrebbero es‐ sere necessari per completare il pro‐
cesso di programmazione. Il sistema
può inoltre fornire informazioni limi‐
tate durante questo periodo.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, la
spia w resta accesa e un messaggio
viene visualizzato nel DIC.
Driver Information Centre (DIC) 3 97.
Messaggi del veicolo 3 98.Informazioni generali
L'uso di catene da neve o di kit liquidi
di riparazione dei pneumatici disponi‐ bili in commercio può compromettere
il funzionamento del sistema. È pos‐
sibile utilizzare kit di riparazione dei
pneumatici approvati dal Costruttore.
Kit di riparazione dei pneumatici
3 184, catene da neve 3 183.
Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che gli pneumatici ven‐
gono sostituiti, è necessario smon‐
tare i sensori TPMS e sottoporli a ma‐ nutenzione in un'officina.
Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.

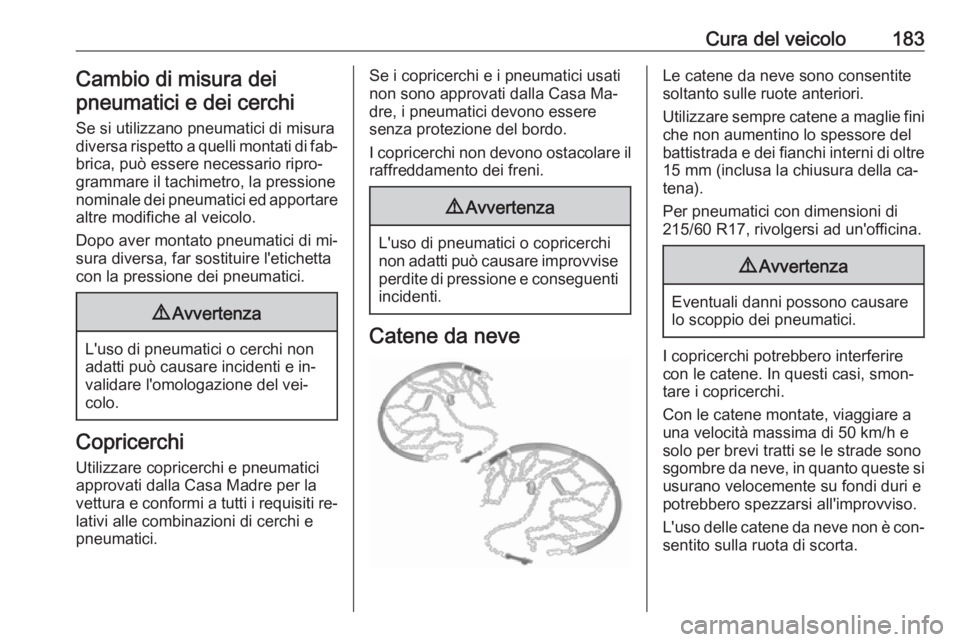

Cura del veicolo183Cambio di misura deipneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di fab‐ brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐ lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
15 mm (inclusa la chiusura della ca‐
tena).
Per pneumatici con dimensioni di
215/60 R17, rivolgersi ad un'officina.9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
I copricerchi potrebbero interferire
con le catene. In questi casi, smon‐
tare i copricerchi.
Con le catene montate, viaggiare a
una velocità massima di 50 km/h e
solo per brevi tratti se le strade sono
sgombre da neve, in quanto queste si usurano velocemente su fondi duri e
potrebbero spezzarsi all'improvviso.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.

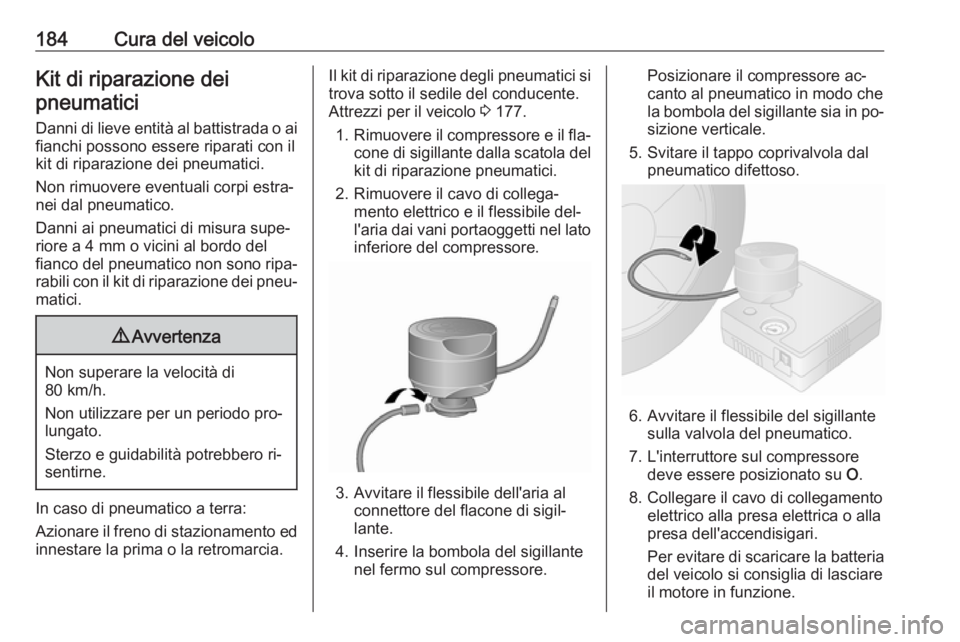

184Cura del veicoloKit di riparazione dei
pneumatici
Danni di lieve entità al battistrada o ai
fianchi possono essere riparati con il
kit di riparazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di misura supe‐
riore a 4 mm o vicini al bordo del
fianco del pneumatico non sono ripa‐ rabili con il kit di riparazione dei pneu‐
matici.9 Avvertenza
Non superare la velocità di
80 km/h.
Non utilizzare per un periodo pro‐
lungato.
Sterzo e guidabilità potrebbero ri‐
sentirne.
In caso di pneumatico a terra:
Azionare il freno di stazionamento ed
innestare la prima o la retromarcia.
Il kit di riparazione degli pneumatici si trova sotto il sedile del conducente.
Attrezzi per il veicolo 3 177.
1. Rimuovere il compressore e il fla‐
cone di sigillante dalla scatola del kit di riparazione pneumatici.
2. Rimuovere il cavo di collega‐ mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
3. Avvitare il flessibile dell'aria al connettore del flacone di sigil‐
lante.
4. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
5. Svitare il tappo coprivalvola dal pneumatico difettoso.
6. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
7. L'interruttore sul compressore deve essere posizionato su O.
8. Collegare il cavo di collegamento elettrico alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
del veicolo si consiglia di lasciare
il motore in funzione.

Cura del veicolo185

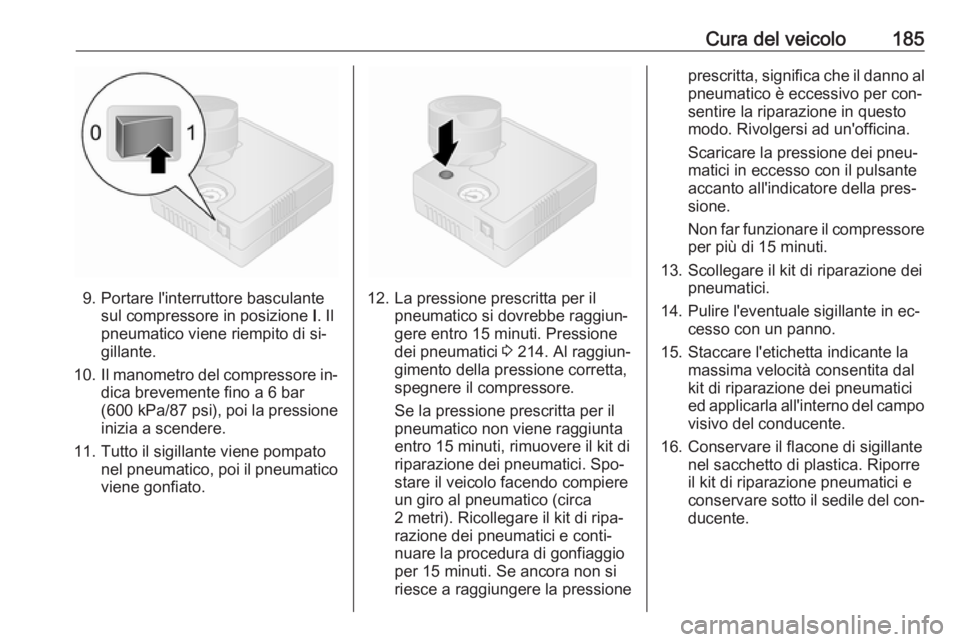

9. Portare l'interruttore basculantesul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
10. Il manometro del compressore in‐
dica brevemente fino a 6 bar
(600 kPa/87 psi ), poi la pressione
inizia a scendere.
11. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.12. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 15 minuti. Pressione
dei pneumatici 3 214. Al raggiun‐
gimento della pressione corretta, spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 15 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico (circa
2 metri). Ricollegare il kit di ripa‐
razione dei pneumatici e conti‐
nuare la procedura di gonfiaggio
per 15 minuti. Se ancora non si
riesce a raggiungere la pressione
prescritta, significa che il danno al
pneumatico è eccessivo per con‐
sentire la riparazione in questo
modo. Rivolgersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
accanto all'indicatore della pres‐
sione.
Non far funzionare il compressore per più di 15 minuti.
13. Scollegare il kit di riparazione dei pneumatici.
14. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
15. Staccare l'etichetta indicante la massima velocità consentita dal
kit di riparazione dei pneumatici
ed applicarla all'interno del campo visivo del conducente.
16. Conservare il flacone di sigillante nel sacchetto di plastica. Riporre
il kit di riparazione pneumatici e
conservare sotto il sedile del con‐ ducente.

186Cura del veicolo

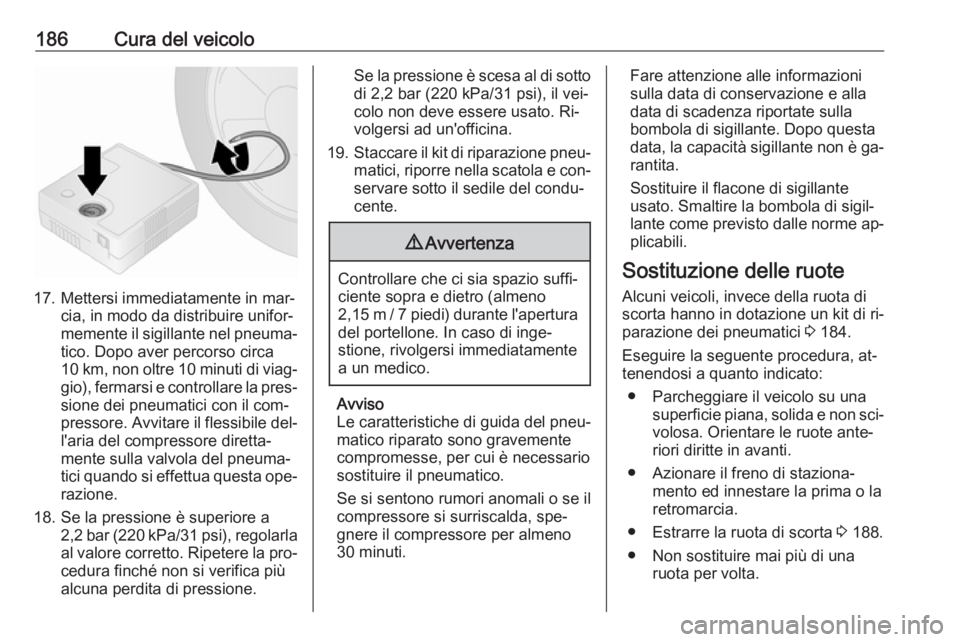

17. Mettersi immediatamente in mar‐cia, in modo da distribuire unifor‐
memente il sigillante nel pneuma‐
tico. Dopo aver percorso circa
10 km, non oltre 10 minuti di viag‐
gio), fermarsi e controllare la pres‐ sione dei pneumatici con il com‐
pressore. Avvitare il flessibile del‐ l'aria del compressore diretta‐
mente sulla valvola del pneuma‐
tici quando si effettua questa ope‐
razione.
18. Se la pressione è superiore a 2,2 bar (220 kPa /31 psi), regolarla
al valore corretto. Ripetere la pro‐ cedura finché non si verifica più
alcuna perdita di pressione.
Se la pressione è scesa al di sotto
di 2,2 bar (220 kPa/31 psi), il vei‐
colo non deve essere usato. Ri‐
volgersi ad un'officina.
19. Staccare il kit di riparazione pneu‐
matici, riporre nella scatola e con‐
servare sotto il sedile del condu‐
cente.9 Avvertenza
Controllare che ci sia spazio suffi‐
ciente sopra e dietro (almeno
2,15 m / 7 piedi) durante l'apertura del portellone. In caso di inge‐
stione, rivolgersi immediatamente
a un medico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
Fare attenzione alle informazioni
sulla data di conservazione e alla
data di scadenza riportate sulla
bombola di sigillante. Dopo questa
data, la capacità sigillante non è ga‐ rantita.
Sostituire il flacone di sigillante
usato. Smaltire la bombola di sigil‐
lante come previsto dalle norme ap‐
plicabili.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 184.
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non sci‐volosa. Orientare le ruote ante‐
riori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima o la
retromarcia.
● Estrarre la ruota di scorta 3 188.
● Non sostituire mai più di una ruota per volta.

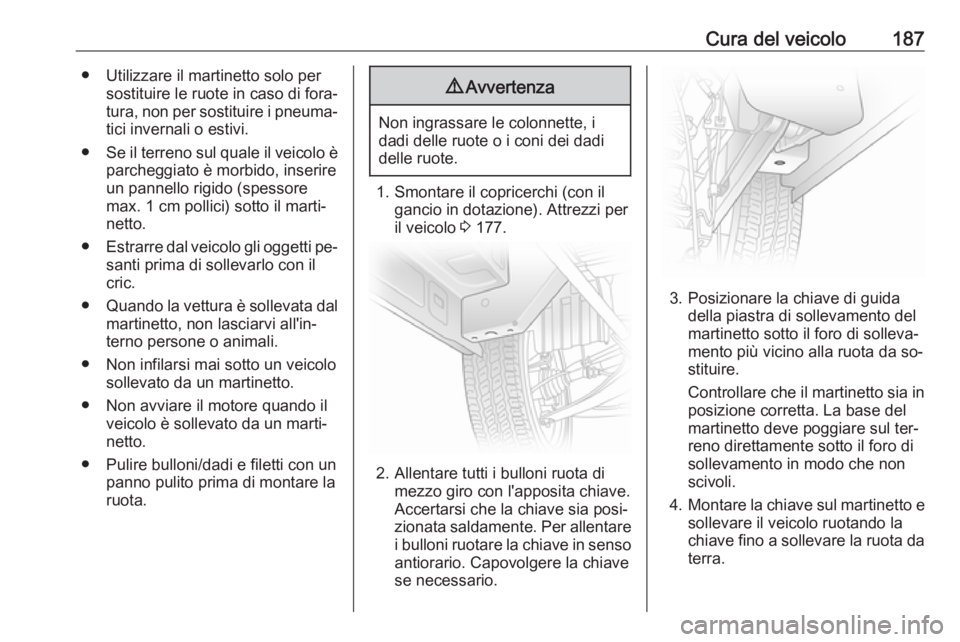

Cura del veicolo187● Utilizzare il martinetto solo persostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pe‐
santi prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il motore quando il veicolo è sollevato da un marti‐
netto.
● Pulire bulloni/dadi e filetti con un panno pulito prima di montare la
ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Smontare il copricerchi (con il gancio in dotazione). Attrezzi per
il veicolo 3 177.
2. Allentare tutti i bulloni ruota di
mezzo giro con l'apposita chiave.
Accertarsi che la chiave sia posi‐
zionata saldamente. Per allentare i bulloni ruotare la chiave in senso
antiorario. Capovolgere la chiave
se necessario.
3. Posizionare la chiave di guida della piastra di sollevamento del
martinetto sotto il foro di solleva‐ mento più vicino alla ruota da so‐stituire.
Controllare che il martinetto sia in posizione corretta. La base del
martinetto deve poggiare sul ter‐
reno direttamente sotto il foro di
sollevamento in modo che non
scivoli.
4. Montare la chiave sul martinetto e
sollevare il veicolo ruotando la
chiave fino a sollevare la ruota da terra.

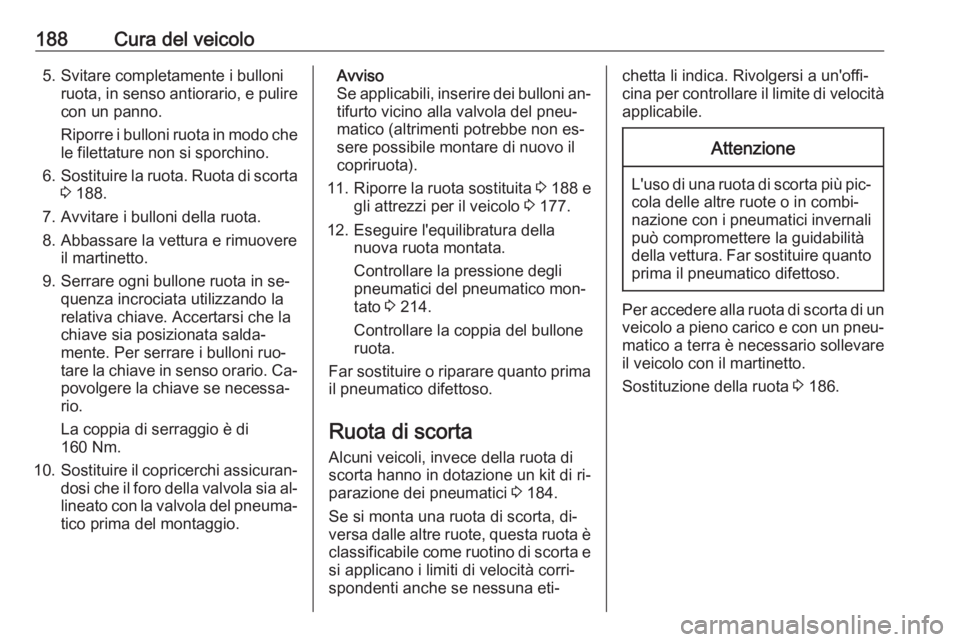

188Cura del veicolo5. Svitare completamente i bulloniruota, in senso antiorario, e pulire
con un panno.
Riporre i bulloni ruota in modo che le filettature non si sporchino.
6. Sostituire la ruota. Ruota di scorta
3 188.
7. Avvitare i bulloni della ruota. 8. Abbassare la vettura e rimuovere il martinetto.
9. Serrare ogni bullone ruota in se‐ quenza incrociata utilizzando la
relativa chiave. Accertarsi che la chiave sia posizionata salda‐
mente. Per serrare i bulloni ruo‐
tare la chiave in senso orario. Ca‐
povolgere la chiave se necessa‐
rio.
La coppia di serraggio è di
160 Nm.
10. Sostituire il copricerchi assicuran‐
dosi che il foro della valvola sia al‐
lineato con la valvola del pneuma‐ tico prima del montaggio.Avviso
Se applicabili, inserire dei bulloni an‐
tifurto vicino alla valvola del pneu‐
matico (altrimenti potrebbe non es‐
sere possibile montare di nuovo il
copriruota).
11. Riporre la ruota sostituita 3 188 e
gli attrezzi per il veicolo 3 177.
12. Eseguire l'equilibratura della nuova ruota montata.
Controllare la pressione degli
pneumatici del pneumatico mon‐
tato 3 214.
Controllare la coppia del bullone
ruota.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 184.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è
classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità applicabile.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Per accedere alla ruota di scorta di un veicolo a pieno carico e con un pneu‐ matico a terra è necessario sollevare
il veicolo con il martinetto.
Sostituzione della ruota 3 186.
