OPEL VIVARO B 2016.5 Manuale di uso e manutenzione (in Italian)

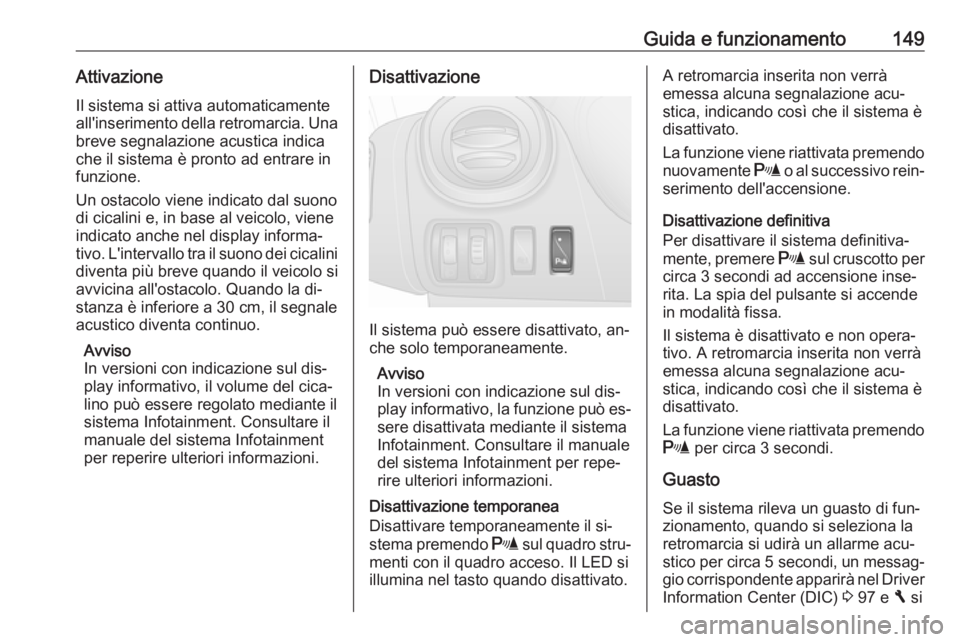

Guida e funzionamento149AttivazioneIl sistema si attiva automaticamente
all'inserimento della retromarcia. Una breve segnalazione acustica indica
che il sistema è pronto ad entrare in
funzione.
Un ostacolo viene indicato dal suono
di cicalini e, in base al veicolo, viene
indicato anche nel display informa‐
tivo. L'intervallo tra il suono dei cicalini
diventa più breve quando il veicolo si
avvicina all'ostacolo. Quando la di‐
stanza è inferiore a 30 cm, il segnale acustico diventa continuo.
Avviso
In versioni con indicazione sul dis‐
play informativo, il volume del cica‐
lino può essere regolato mediante il
sistema Infotainment. Consultare il
manuale del sistema Infotainment
per reperire ulteriori informazioni.Disattivazione
Il sistema può essere disattivato, an‐
che solo temporaneamente.
Avviso
In versioni con indicazione sul dis‐ play informativo, la funzione può es‐ sere disattivata mediante il sistema
Infotainment. Consultare il manuale
del sistema Infotainment per repe‐
rire ulteriori informazioni.
Disattivazione temporanea
Disattivare temporaneamente il si‐
stema premendo r sul quadro stru‐
menti con il quadro acceso. Il LED si
illumina nel tasto quando disattivato.
A retromarcia inserita non verrà
emessa alcuna segnalazione acu‐
stica, indicando così che il sistema è
disattivato.
La funzione viene riattivata premendo nuovamente r o al successivo rein‐
serimento dell'accensione.
Disattivazione definitiva
Per disattivare il sistema definitiva‐
mente, premere r sul cruscotto per
circa 3 secondi ad accensione inse‐
rita. La spia del pulsante si accende
in modalità fissa.
Il sistema è disattivato e non opera‐
tivo. A retromarcia inserita non verrà emessa alcuna segnalazione acu‐
stica, indicando così che il sistema è disattivato.
La funzione viene riattivata premendo
r per circa 3 secondi.
Guasto Se il sistema rileva un guasto di fun‐
zionamento, quando si seleziona la
retromarcia si udirà un allarme acu‐
stico per circa 5 secondi, un messag‐
gio corrispondente apparirà nel Driver
Information Center (DIC) 3 97 e F si

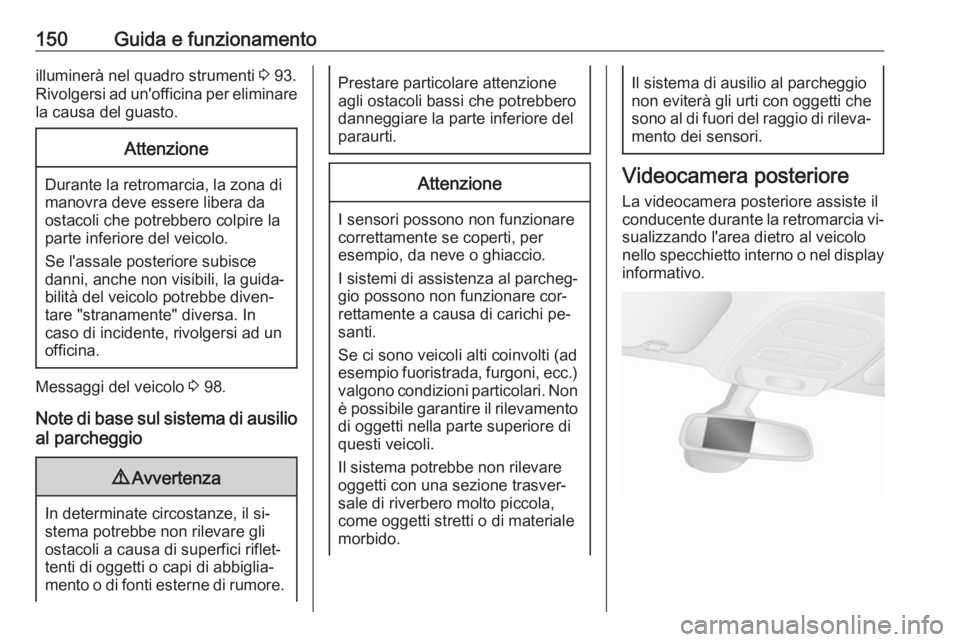

150Guida e funzionamentoilluminerà nel quadro strumenti 3 93.
Rivolgersi ad un'officina per eliminare la causa del guasto.Attenzione
Durante la retromarcia, la zona di
manovra deve essere libera da
ostacoli che potrebbero colpire la parte inferiore del veicolo.
Se l'assale posteriore subisce
danni, anche non visibili, la guida‐ bilità del veicolo potrebbe diven‐
tare "stranamente" diversa. In
caso di incidente, rivolgersi ad un
officina.
Messaggi del veicolo 3 98.
Note di base sul sistema di ausilio al parcheggio
9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.Attenzione
I sensori possono non funzionare
correttamente se coperti, per
esempio, da neve o ghiaccio.
I sistemi di assistenza al parcheg‐ gio possono non funzionare cor‐
rettamente a causa di carichi pe‐
santi.
Se ci sono veicoli alti coinvolti (ad
esempio fuoristrada, furgoni, ecc.)
valgono condizioni particolari. Non è possibile garantire il rilevamento
di oggetti nella parte superiore di
questi veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
Il sistema di ausilio al parcheggio
non eviterà gli urti con oggetti che
sono al di fuori del raggio di rileva‐ mento dei sensori.
Videocamera posteriore
La videocamera posteriore assiste il
conducente durante la retromarcia vi‐
sualizzando l'area dietro al veicolo
nello specchietto interno o nel display informativo.

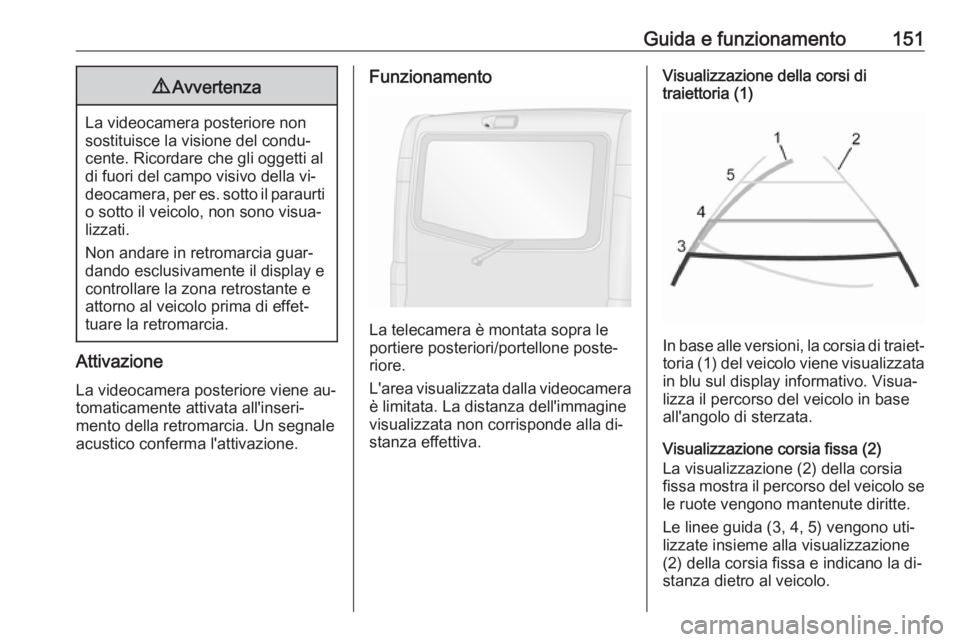

Guida e funzionamento1519Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera, per es. sotto il paraurti
o sotto il veicolo, non sono visua‐
lizzati.
Non andare in retromarcia guar‐
dando esclusivamente il display e
controllare la zona retrostante e
attorno al veicolo prima di effet‐
tuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐tomaticamente attivata all'inseri‐ mento della retromarcia. Un segnale
acustico conferma l'attivazione.
Funzionamento
La telecamera è montata sopra le
portiere posteriori/portellone poste‐
riore.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Visualizzazione della corsi di
traiettoria (1)
In base alle versioni, la corsia di traiet‐
toria (1) del veicolo viene visualizzata
in blu sul display informativo. Visua‐
lizza il percorso del veicolo in base all'angolo di sterzata.
Visualizzazione corsia fissa (2)
La visualizzazione (2) della corsia
fissa mostra il percorso del veicolo se le ruote vengono mantenute diritte.
Le linee guida (3, 4, 5) vengono uti‐
lizzate insieme alla visualizzazione
(2) della corsia fissa e indicano la di‐
stanza dietro al veicolo.

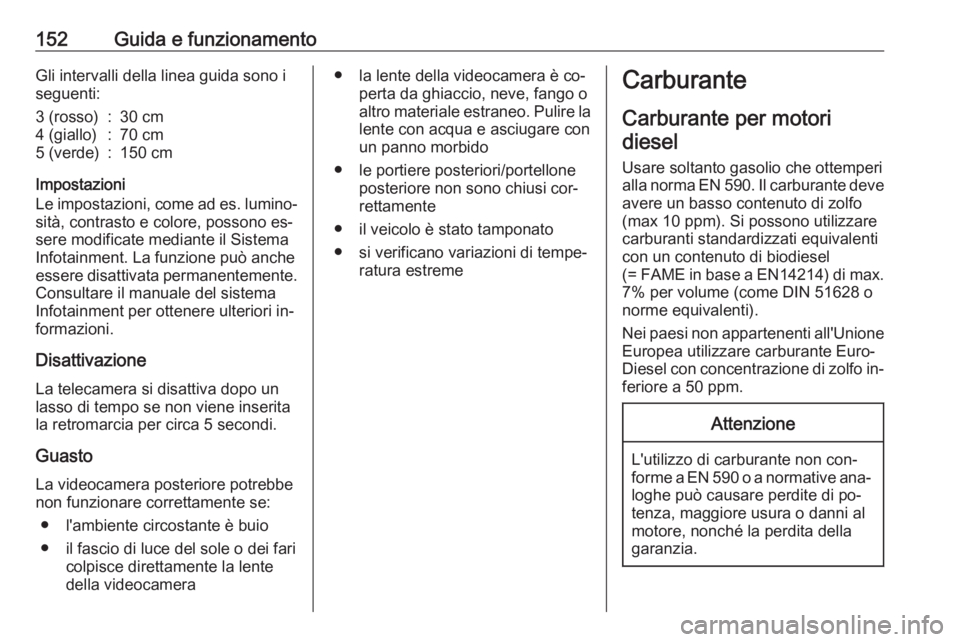

152Guida e funzionamentoGli intervalli della linea guida sono i
seguenti:3 (rosso):30 cm4 (giallo):70 cm5 (verde):150 cm
Impostazioni
Le impostazioni, come ad es. lumino‐ sità, contrasto e colore, possono es‐
sere modificate mediante il Sistema
Infotainment. La funzione può anche
essere disattivata permanentemente. Consultare il manuale del sistema
Infotainment per ottenere ulteriori in‐
formazioni.
Disattivazione
La telecamera si disattiva dopo un
lasso di tempo se non viene inserita
la retromarcia per circa 5 secondi.
Guasto
La videocamera posteriore potrebbe non funzionare correttamente se:
● l'ambiente circostante è buio
● il fascio di luce del sole o dei fari colpisce direttamente la lente
della videocamera
● la lente della videocamera è co‐ perta da ghiaccio, neve, fango o
altro materiale estraneo. Pulire la lente con acqua e asciugare con
un panno morbido
● le portiere posteriori/portellone posteriore non sono chiusi cor‐
rettamente
● il veicolo è stato tamponato
● si verificano variazioni di tempe‐ ratura estremeCarburante
Carburante per motoridiesel
Usare soltanto gasolio che ottemperi alla norma EN 590. Il carburante deve avere un basso contenuto di zolfo
(max 10 ppm). Si possono utilizzare
carburanti standardizzati equivalenti con un contenuto di biodiesel
(= FAME in base a EN14214) di max.
7% per volume (come DIN 51628 o norme equivalenti).
Nei paesi non appartenenti all'Unione Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo in‐
feriore a 50 ppm.Attenzione
L'utilizzo di carburante non con‐
forme a EN 590 o a normative ana‐
loghe può causare perdite di po‐
tenza, maggiore usura o danni al
motore, nonché la perdita della
garanzia.

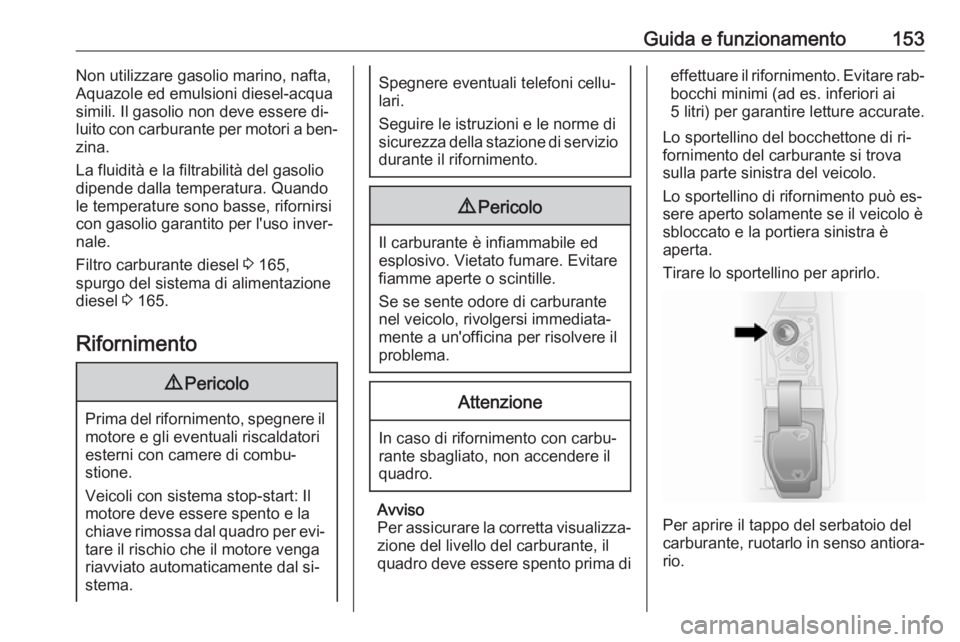

Guida e funzionamento153Non utilizzare gasolio marino, nafta,
Aquazole ed emulsioni diesel-acqua
simili. Il gasolio non deve essere di‐
luito con carburante per motori a ben‐
zina.
La fluidità e la filtrabilità del gasolio
dipende dalla temperatura. Quando
le temperature sono basse, rifornirsi
con gasolio garantito per l'uso inver‐
nale.
Filtro carburante diesel 3 165,
spurgo del sistema di alimentazione
diesel 3 165.
Rifornimento9 Pericolo
Prima del rifornimento, spegnere il
motore e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Veicoli con sistema stop-start: Il
motore deve essere spento e la chiave rimossa dal quadro per evi‐
tare il rischio che il motore venga
riavviato automaticamente dal si‐
stema.
Spegnere eventuali telefoni cellu‐ lari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Avviso
Per assicurare la corretta visualizza‐ zione del livello del carburante, il
quadro deve essere spento prima di
effettuare il rifornimento. Evitare rab‐
bocchi minimi (ad es. inferiori ai
5 litri) per garantire letture accurate.
Lo sportellino del bocchettone di ri‐
fornimento del carburante si trova
sulla parte sinistra del veicolo.
Lo sportellino di rifornimento può es‐
sere aperto solamente se il veicolo è
sbloccato e la portiera sinistra è
aperta.
Tirare lo sportellino per aprirlo.
Per aprire il tappo del serbatoio del
carburante, ruotarlo in senso antiora‐
rio.

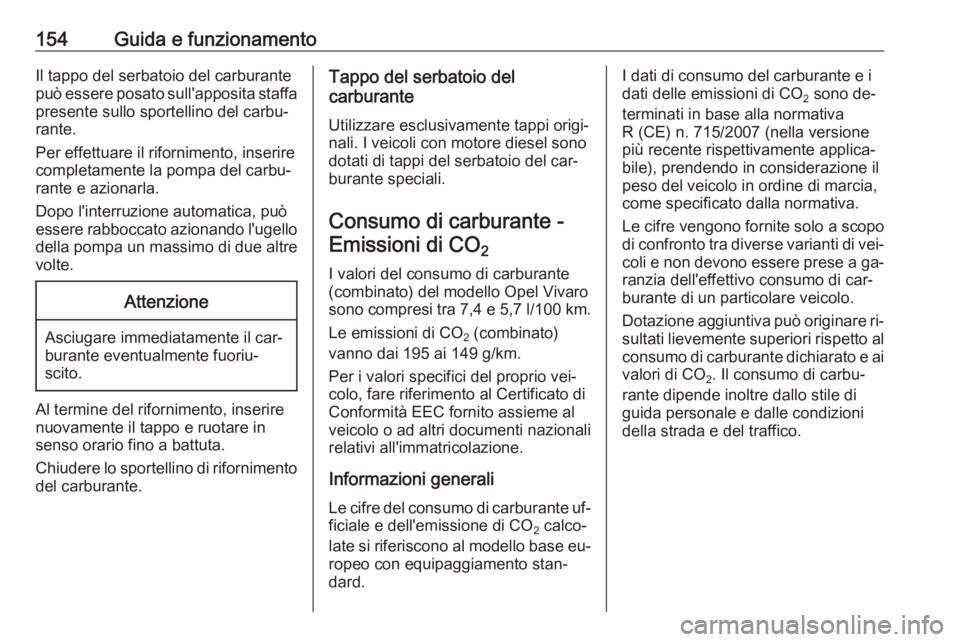

154Guida e funzionamentoIl tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, può
essere rabboccato azionando l'ugello
della pompa un massimo di due altre
volte.Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Al termine del rifornimento, inserire
nuovamente il tappo e ruotare in
senso orario fino a battuta.
Chiudere lo sportellino di rifornimento
del carburante.
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del car‐
burante speciali.
Consumo di carburante - Emissioni di CO 2
I valori del consumo di carburante
(combinato) del modello Opel Vivaro
sono compresi tra 7,4 e 5,7 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 195 ai 149 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali Le cifre del consumo di carburante uf‐ ficiale e dell'emissione di CO 2 calco‐
late si riferiscono al modello base eu‐ ropeo con equipaggiamento stan‐
dard.I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre vengono fornite solo a scopo
di confronto tra diverse varianti di vei‐
coli e non devono essere prese a ga‐
ranzia dell'effettivo consumo di car‐
burante di un particolare veicolo.
Dotazione aggiuntiva può originare ri‐ sultati lievemente superiori rispetto al
consumo di carburante dichiarato e ai
valori di CO 2. Il consumo di carbu‐
rante dipende inoltre dallo stile di
guida personale e dalle condizioni
della strada e del traffico.

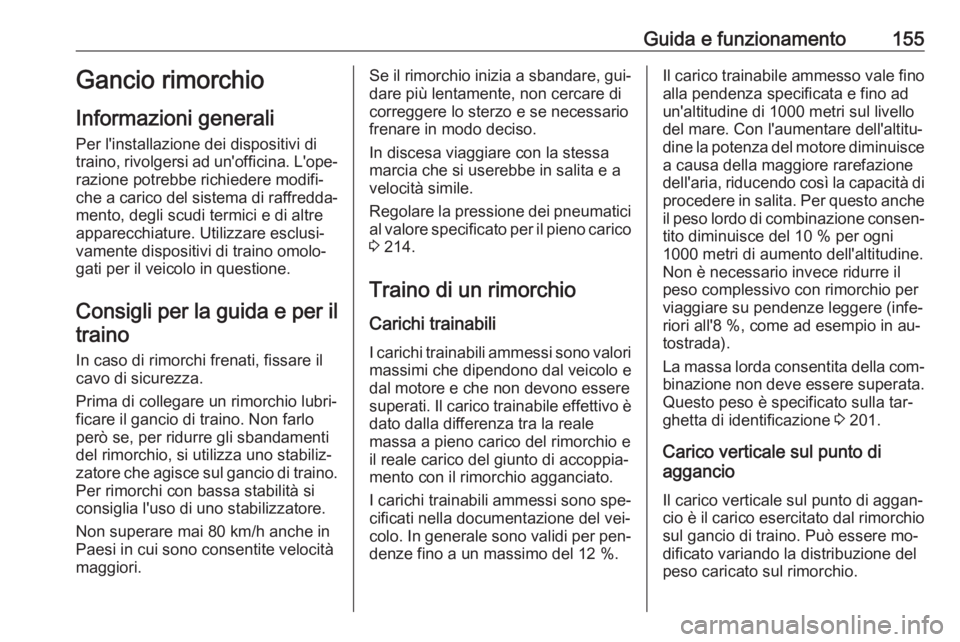

Guida e funzionamento155Gancio rimorchio
Informazioni generali
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐ mento, degli scudi termici e di altre
apparecchiature. Utilizzare esclusi‐
vamente dispositivi di traino omolo‐ gati per il veicolo in questione.
Consigli per la guida e per il
traino
In caso di rimorchi frenati, fissare il
cavo di sicurezza.
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Per rimorchi con bassa stabilità si
consiglia l'uso di uno stabilizzatore.
Non superare mai 80 km/h anche in Paesi in cui sono consentite velocità
maggiori.Se il rimorchio inizia a sbandare, gui‐
dare più lentamente, non cercare di correggere lo sterzo e se necessario
frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e avelocità simile.
Regolare la pressione dei pneumatici al valore specificato per il pieno carico
3 214.
Traino di un rimorchio Carichi trainabili
I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐ denze fino a un massimo del 12 %.Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
il peso lordo di combinazione consen‐
tito diminuisce del 10 % per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre il
peso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all'8 %, come ad esempio in au‐
tostrada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 201.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐ dificato variando la distribuzione del
peso caricato sul rimorchio.

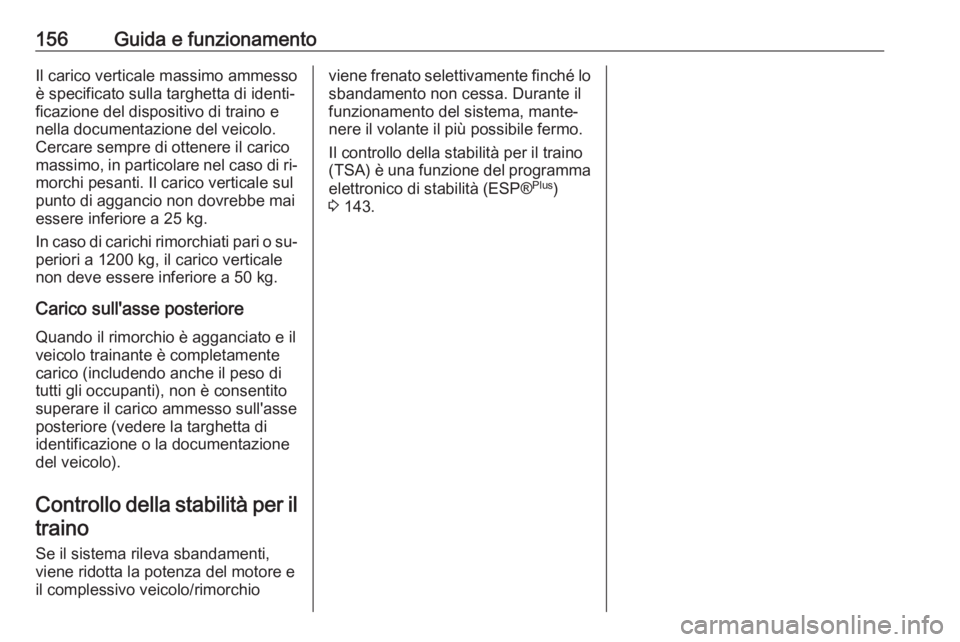

156Guida e funzionamentoIl carico verticale massimo ammesso
è specificato sulla targhetta di identi‐
ficazione del dispositivo di traino e
nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di ri‐ morchi pesanti. Il carico verticale sul
punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
In caso di carichi rimorchiati pari o su‐ periori a 1200 kg, il carico verticale
non deve essere inferiore a 50 kg.
Carico sull'asse posteriore Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico (includendo anche il peso di
tutti gli occupanti), non è consentito
superare il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo).
Controllo della stabilità per il
traino
Se il sistema rileva sbandamenti,viene ridotta la potenza del motore e
il complessivo veicolo/rimorchioviene frenato selettivamente finché lo sbandamento non cessa. Durante il
funzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del programma
elettronico di stabilità (ESP® Plus
)
3 143.

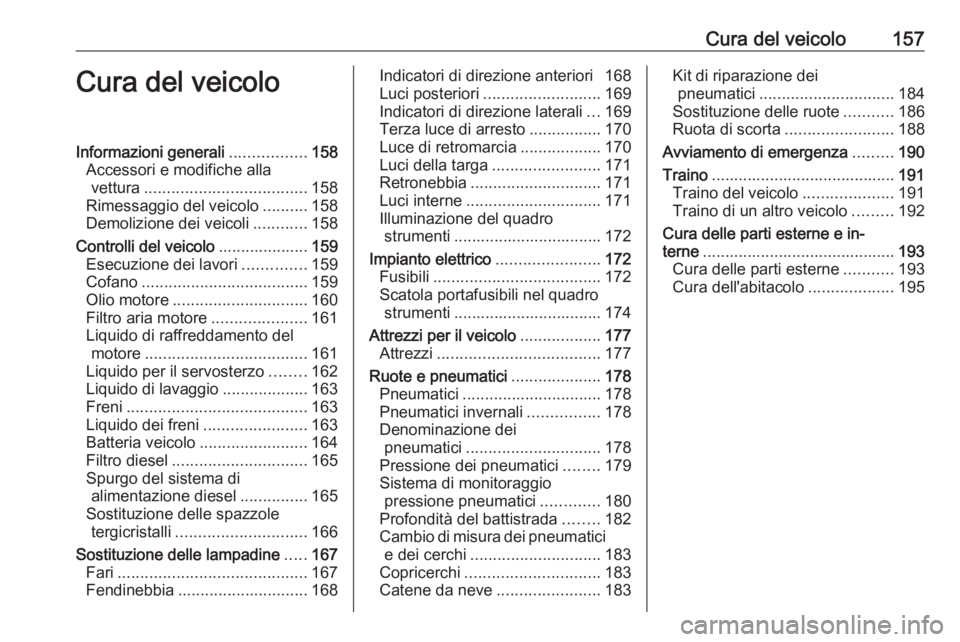

Cura del veicolo157Cura del veicoloInformazioni generali.................158
Accessori e modifiche alla vettura .................................... 158
Rimessaggio del veicolo ..........158
Demolizione dei veicoli ............158
Controlli del veicolo ....................159
Esecuzione dei lavori ..............159
Cofano ..................................... 159
Olio motore .............................. 160
Filtro aria motore .....................161
Liquido di raffreddamento del motore .................................... 161
Liquido per il servosterzo ........162
Liquido di lavaggio ...................163
Freni ........................................ 163
Liquido dei freni .......................163
Batteria veicolo ........................164
Filtro diesel .............................. 165
Spurgo del sistema di alimentazione diesel ...............165
Sostituzione delle spazzole tergicristalli ............................. 166
Sostituzione delle lampadine .....167
Fari .......................................... 167
Fendinebbia ............................. 168Indicatori di direzione anteriori 168
Luci posteriori .......................... 169
Indicatori di direzione laterali ...169
Terza luce di arresto ................170
Luce di retromarcia ..................170
Luci della targa ........................ 171
Retronebbia ............................. 171
Luci interne .............................. 171
Illuminazione del quadro strumenti ................................. 172
Impianto elettrico .......................172
Fusibili ..................................... 172
Scatola portafusibili nel quadro strumenti ................................. 174
Attrezzi per il veicolo ..................177
Attrezzi .................................... 177
Ruote e pneumatici ....................178
Pneumatici ............................... 178
Pneumatici invernali ................178
Denominazione dei pneumatici .............................. 178
Pressione dei pneumatici ........179
Sistema di monitoraggio pressione pneumatici .............180
Profondità del battistrada ........182
Cambio di misura dei pneumatici e dei cerchi ............................. 183
Copricerchi .............................. 183
Catene da neve .......................183Kit di riparazione dei
pneumatici .............................. 184
Sostituzione delle ruote ...........186
Ruota di scorta ........................ 188
Avviamento di emergenza .........190
Traino ......................................... 191
Traino del veicolo ....................191
Traino di un altro veicolo .........192
Cura delle parti esterne e in‐
terne ........................................... 193
Cura delle parti esterne ...........193
Cura dell'abitacolo ...................195

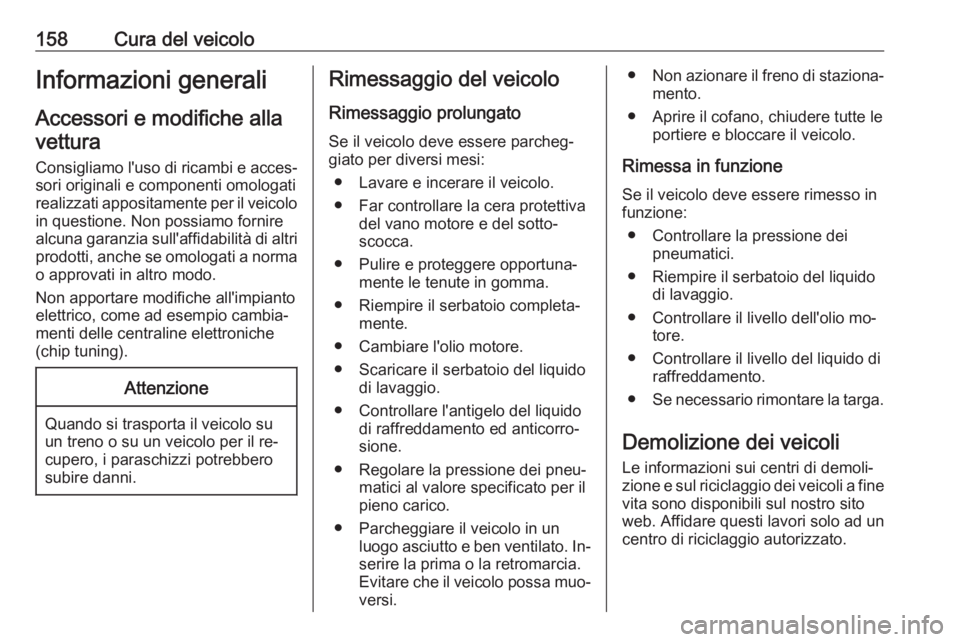

158Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
serire la prima o la retromarcia.
Evitare che il veicolo possa muo‐
versi.● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli a fine
vita sono disponibili sul nostro sito
web. Affidare questi lavori solo ad un
centro di riciclaggio autorizzato.
