Cura del veicolo169Luci posteriori
Luci freno, indicatori di direzione
e luci di posizione posteriori
1. Smontare le 3 viti (con l'attrezzo in
dotazione).
2. Estrarre con cautela il gruppo lampada dalle spine di fissaggio
sul lato esterno.
3. Ruotare il portalampada in senso antiorario per staccarlo dal
gruppo.
4. Sostituire la lampadina.
5. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
6. Controllare che il cablaggio sia in posizione corretta.
7.Rimettere il gruppo lampada nella
sua posizione iniziale control‐
lando che sia correttamente in
sede.
8. Inserire il gruppo lampada sulle spine di fissaggio e rimettere le
3 viti.
Indicatori di direzione
laterali
1. Staccare il gruppo lampada dal parafango premendo sui fermi
con un attrezzo idoneo e solle‐
vando il gruppo lampada dall'a‐
pertura.

170Cura del veicolo2. Ruotare il portalampada in sensoantiorario per smontarlo dal
gruppo lampada e sostituire la
lampadina.
3. Montare il portalampada nel gruppo lampada e montare il
gruppo lampada inserendolo nel‐
l'apertura.
Terza luce di arresto 1. Aprire le portiere posteriori/portel‐
lone posteriore.
2. Rimuovere i 2 bulloni dall'interno delle portiere posteriori/portellone
posteriore.
3. Dall'esterno del veicolo, rimuo‐ vere il portalampada sganciando ifermi con un cacciavite piatto.
4. Sostituire la lampadina.
5. Montare il portalampada e sosti‐ tuire i 2 bulloni.
Luce di retromarcia
1.Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina inferiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.

Cura del veicolo171Luci della targa
1. Estrarre la lampada facendo levacon un cacciavite piatto.
2. Estrarre il vetrino.
3. Sostituire la lampadina.
4. Montare il vetrino e sostituire la lampada nell'alloggiamento.
Retronebbia
1. Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina superiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.
Luci interne
Luci di cortesia anteriori e
posteriori
1. Rilasciare il gruppo ottico dai fermi e dal perno di riferimento uti‐
lizzando un cacciavite a testa
piatta.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.

172Cura del veicoloLuce del vano di carico
1. Rilasciare il gruppo ottico daifermi utilizzando un cacciavite a
testa piatta.
2. Rimuovere il coperchio posteriore
sul gruppo faro.
3. Sostituire la lampadina.
4. Montare il coperchio posteriore e il gruppo faro.
Luce del vano portaoggetti
1. Smontare il gruppo lenti facendoleva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.

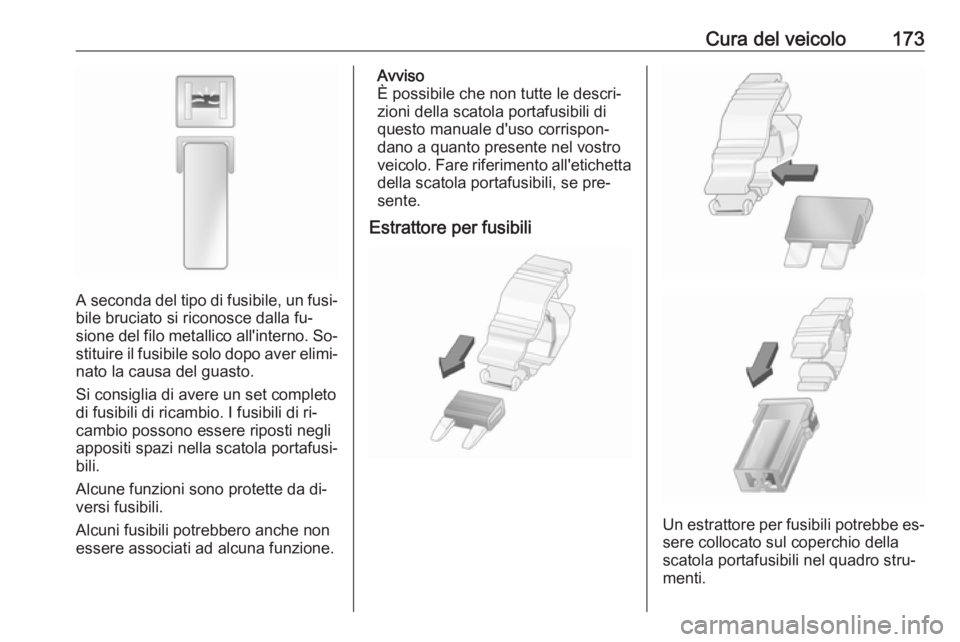

Cura del veicolo173
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio. I fusibili di ri‐
cambio possono essere riposti negli
appositi spazi nella scatola portafusi‐
bili.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale d'uso corrispon‐
dano a quanto presente nel vostro
veicolo. Fare riferimento all'etichetta della scatola portafusibili, se pre‐
sente.
Estrattore per fusibili
Un estrattore per fusibili potrebbe es‐ sere collocato sul coperchio della
scatola portafusibili nel quadro stru‐
menti.

174Cura del veicoloPosizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

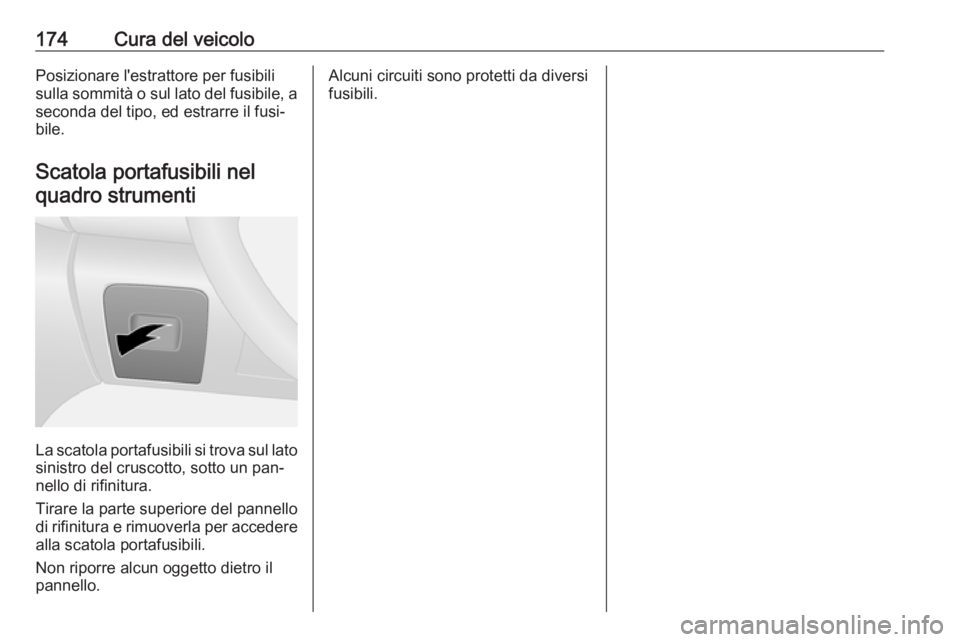

Scatola portafusibili nel quadro strumenti
La scatola portafusibili si trova sul lato sinistro del cruscotto, sotto un pan‐
nello di rifinitura.
Tirare la parte superiore del pannello
di rifinitura e rimuoverla per accedere
alla scatola portafusibili.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.

Cura del veicolo175

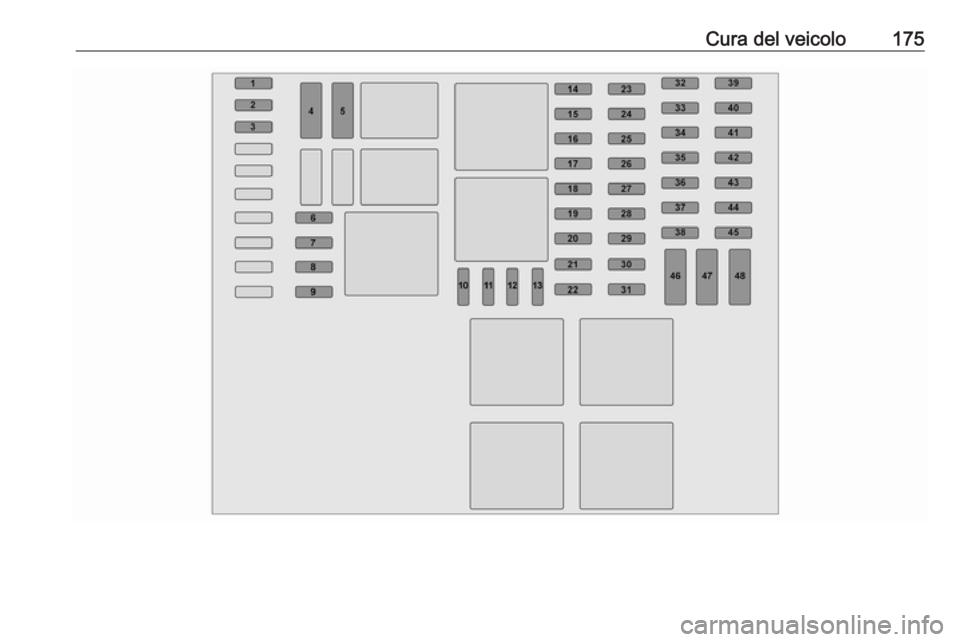

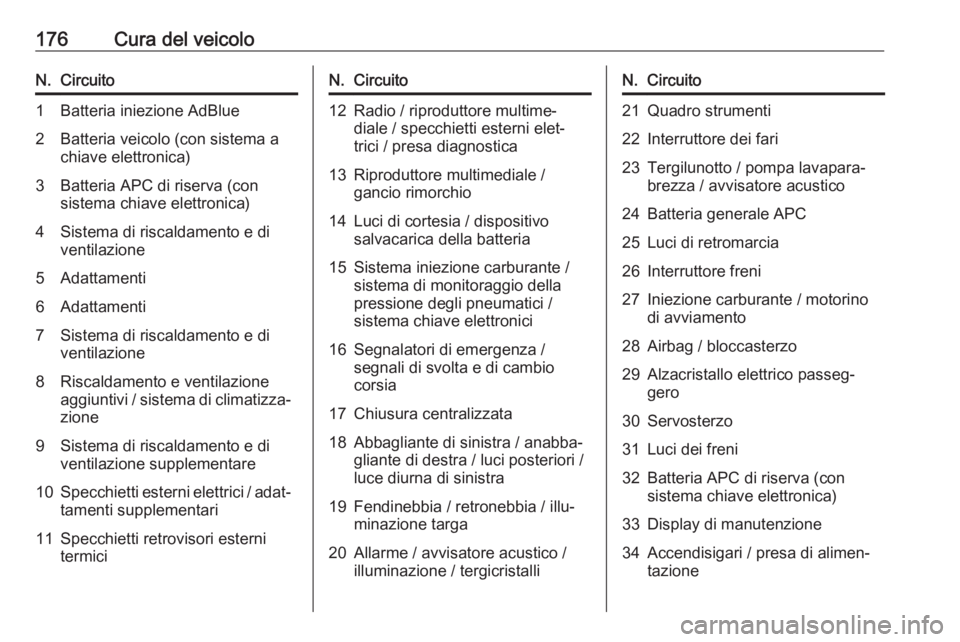

176Cura del veicoloN.Circuito1Batteria iniezione AdBlue2Batteria veicolo (con sistema a
chiave elettronica)3Batteria APC di riserva (con
sistema chiave elettronica)4Sistema di riscaldamento e di
ventilazione5Adattamenti6Adattamenti7Sistema di riscaldamento e di
ventilazione8Riscaldamento e ventilazione
aggiuntivi / sistema di climatizza‐ zione9Sistema di riscaldamento e di
ventilazione supplementare10Specchietti esterni elettrici / adat‐
tamenti supplementari11Specchietti retrovisori esterni
termiciN.Circuito12Radio / riproduttore multime‐
diale / specchietti esterni elet‐
trici / presa diagnostica13Riproduttore multimediale /
gancio rimorchio14Luci di cortesia / dispositivo
salvacarica della batteria15Sistema iniezione carburante /
sistema di monitoraggio della
pressione degli pneumatici /
sistema chiave elettronici16Segnalatori di emergenza /
segnali di svolta e di cambio
corsia17Chiusura centralizzata18Abbagliante di sinistra / anabba‐
gliante di destra / luci posteriori /
luce diurna di sinistra19Fendinebbia / retronebbia / illu‐
minazione targa20Allarme / avvisatore acustico / illuminazione / tergicristalliN.Circuito21Quadro strumenti22Interruttore dei fari23Tergilunotto / pompa lavapara‐
brezza / avvisatore acustico24Batteria generale APC25Luci di retromarcia26Interruttore freni27Iniezione carburante / motorino
di avviamento28Airbag / bloccasterzo29Alzacristallo elettrico passeg‐
gero30Servosterzo31Luci dei freni32Batteria APC di riserva (con
sistema chiave elettronica)33Display di manutenzione34Accendisigari / presa di alimen‐
tazione

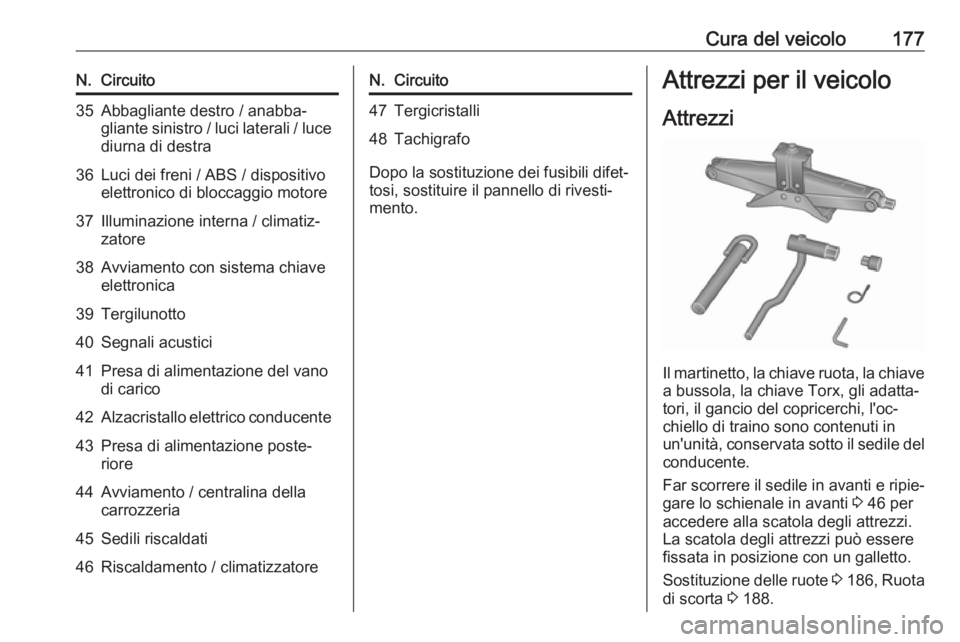

Cura del veicolo177N.Circuito35Abbagliante destro / anabba‐
gliante sinistro / luci laterali / luce
diurna di destra36Luci dei freni / ABS / dispositivo
elettronico di bloccaggio motore37Illuminazione interna / climatiz‐
zatore38Avviamento con sistema chiave
elettronica39Tergilunotto40Segnali acustici41Presa di alimentazione del vano
di carico42Alzacristallo elettrico conducente43Presa di alimentazione poste‐
riore44Avviamento / centralina della
carrozzeria45Sedili riscaldati46Riscaldamento / climatizzatoreN.Circuito47Tergicristalli48Tachigrafo
Dopo la sostituzione dei fusibili difet‐
tosi, sostituire il pannello di rivesti‐
mento.
Attrezzi per il veicolo
Attrezzi
Il martinetto, la chiave ruota, la chiave
a bussola, la chiave Torx, gli adatta‐
tori, il gancio del copricerchi, l'oc‐
chiello di traino sono contenuti in
un'unità, conservata sotto il sedile del conducente.
Far scorrere il sedile in avanti e ripie‐
gare lo schienale in avanti 3 46 per
accedere alla scatola degli attrezzi. La scatola degli attrezzi può essere
fissata in posizione con un galletto.
Sostituzione delle ruote 3 186 , Ruota
di scorta 3 188.

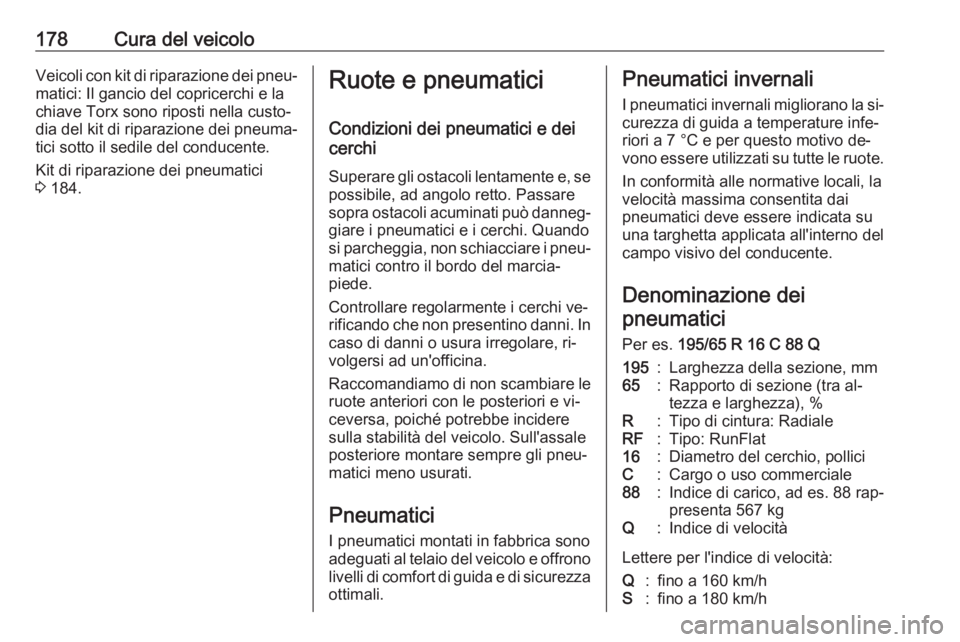

178Cura del veicoloVeicoli con kit di riparazione dei pneu‐matici: Il gancio del copricerchi e la
chiave Torx sono riposti nella custo‐
dia del kit di riparazione dei pneuma‐
tici sotto il sedile del conducente.
Kit di riparazione dei pneumatici
3 184.Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Raccomandiamo di non scambiare le ruote anteriori con le posteriori e vi‐
ceversa, poiché potrebbe incidere sulla stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
Pneumatici
I pneumatici montati in fabbrica sono adeguati al telaio del veicolo e offrono livelli di comfort di guida e di sicurezza
ottimali.Pneumatici invernali
I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità alle normative locali, la
velocità massima consentita dai
pneumatici deve essere indicata su
una targhetta applicata all'interno del
campo visivo del conducente.
Denominazione dei pneumatici
Per es. 195/65 R 16 C 88 Q195:Larghezza della sezione, mm65:Rapporto di sezione (tra al‐
tezza e larghezza), %R:Tipo di cintura: RadialeRF:Tipo: RunFlat16:Diametro del cerchio, polliciC:Cargo o uso commerciale88:Indice di carico, ad es. 88 rap‐
presenta 567 kgQ:Indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/h
