Page 171 of 227

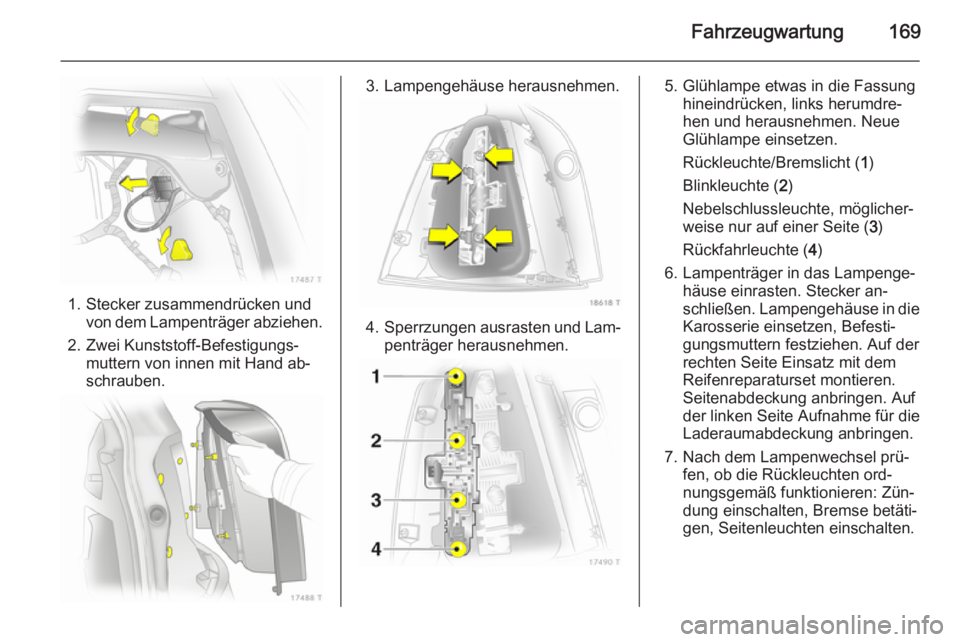

Fahrzeugwartung169
1. Stecker zusammendrücken undvon dem Lampenträger abziehen.
2. Zwei Kunststoff-Befestigungs‐ muttern von innen mit Hand ab‐
schrauben.
3. Lampengehäuse herausnehmen.
4. Sperrzungen ausrasten und Lam‐
penträger herausnehmen.
5. Glühlampe etwas in die Fassung hineindrücken, links herumdre‐
hen und herausnehmen. Neue
Glühlampe einsetzen.
Rückleuchte/Bremslicht ( 1)
Blinkleuchte ( 2)
Nebelschlussleuchte, möglicher‐ weise nur auf einer Seite ( 3)
Rückfahrleuchte ( 4)
6. Lampenträger in das Lampenge‐ häuse einrasten. Stecker an‐
schließen. Lampengehäuse in die
Karosserie einsetzen, Befesti‐
gungsmuttern festziehen. Auf der
rechten Seite Einsatz mit dem
Reifenreparaturset montieren.
Seitenabdeckung anbringen. Auf
der linken Seite Aufnahme für die
Laderaumabdeckung anbringen.
7. Nach dem Lampenwechsel prü‐ fen, ob die Rückleuchten ord‐
nungsgemäß funktionieren: Zün‐
dung einschalten, Bremse betäti‐
gen, Seitenleuchten einschalten.
Page 172 of 227

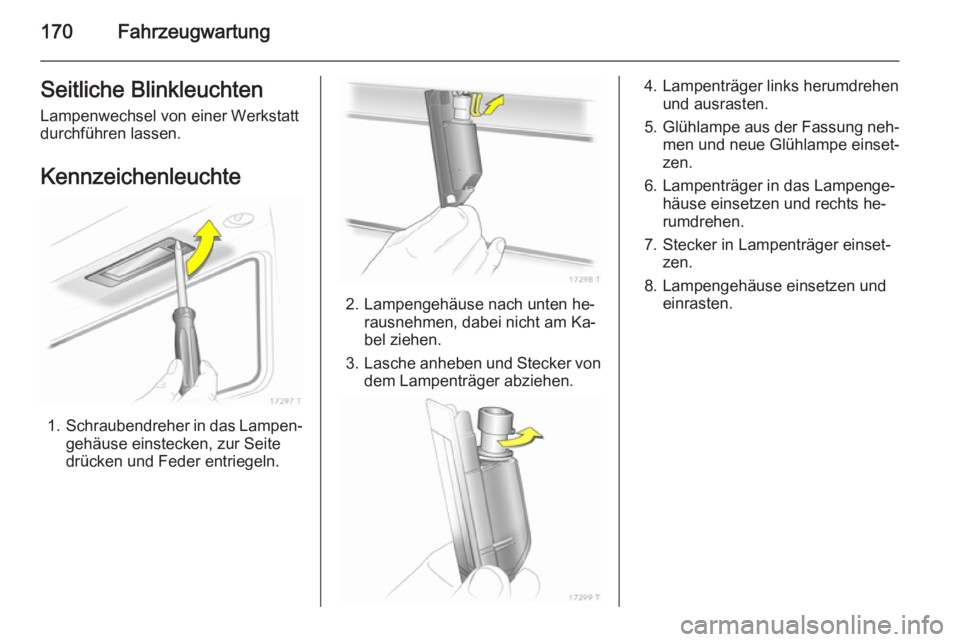

170FahrzeugwartungSeitliche Blinkleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Kennzeichenleuchte
1. Schraubendreher in das Lampen‐
gehäuse einstecken, zur Seite
drücken und Feder entriegeln.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐
bel ziehen.
3. Lasche anheben und Stecker von
dem Lampenträger abziehen.
4. Lampenträger links herumdrehen und ausrasten.
5. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
6. Lampenträger in das Lampenge‐ häuse einsetzen und rechts he‐
rumdrehen.
7. Stecker in Lampenträger einset‐ zen.
8. Lampengehäuse einsetzen und einrasten.
Page 173 of 227

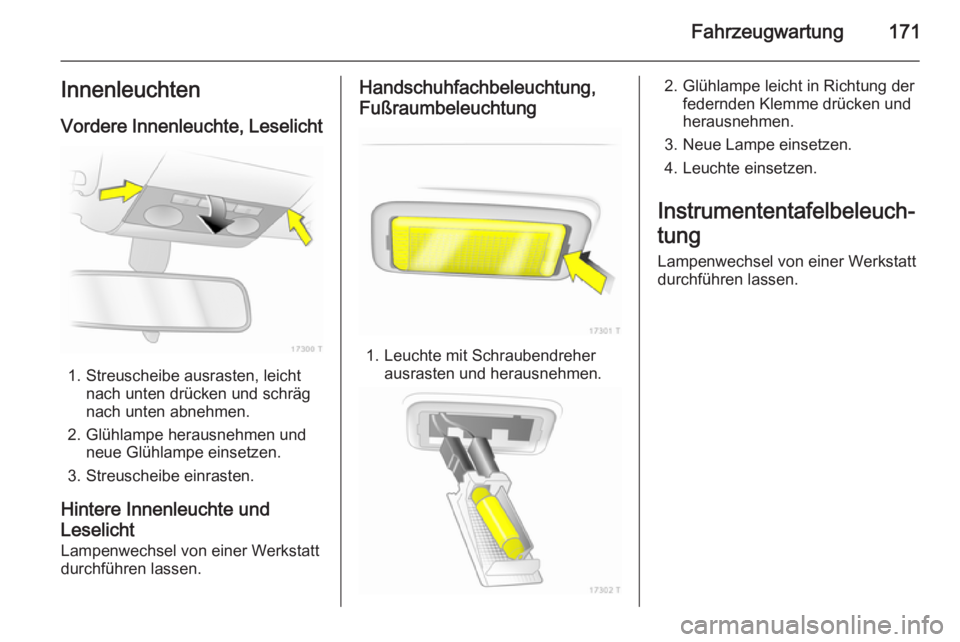

Fahrzeugwartung171Innenleuchten
Vordere Innenleuchte, Leselicht
1. Streuscheibe ausrasten, leicht nach unten drücken und schräg
nach unten abnehmen.
2. Glühlampe herausnehmen und neue Glühlampe einsetzen.
3. Streuscheibe einrasten.
Hintere Innenleuchte und
Leselicht
Lampenwechsel von einer Werkstatt
durchführen lassen.
Handschuhfachbeleuchtung,
Fußraumbeleuchtung
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Glühlampe leicht in Richtung der federnden Klemme drücken und
herausnehmen.
3. Neue Lampe einsetzen.
4. Leuchte einsetzen.
Instrumententafelbeleuch‐
tung Lampenwechsel von einer Werkstatt
durchführen lassen.

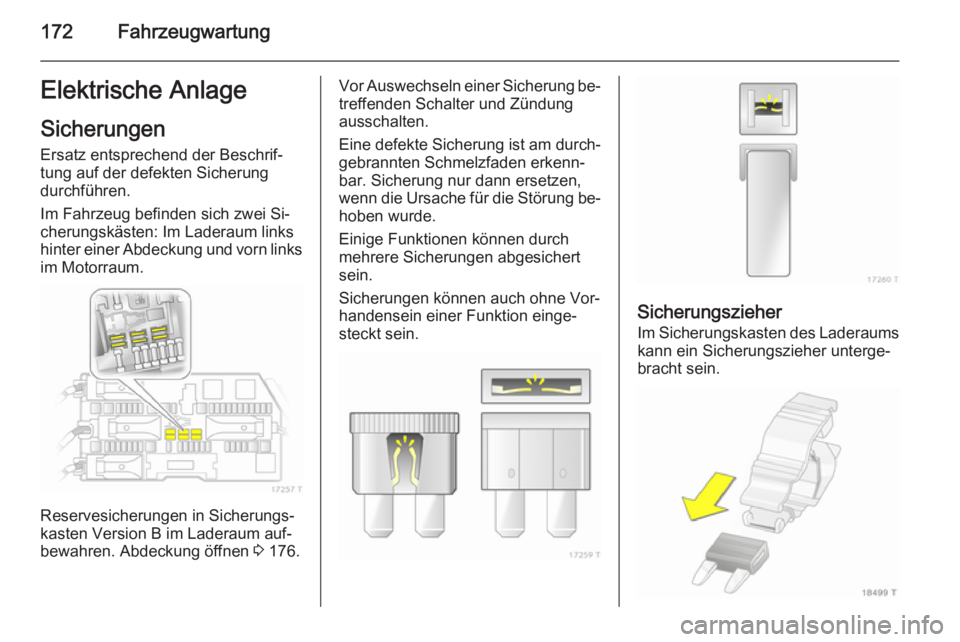

Page 174 of 227

172FahrzeugwartungElektrische AnlageSicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Im Fahrzeug befinden sich zwei Si‐
cherungskästen: Im Laderaum links
hinter einer Abdeckung und vorn links im Motorraum.
Reservesicherungen in Sicherungs‐
kasten Version B im Laderaum auf‐
bewahren. Abdeckung öffnen 3 176.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Laderaums kann ein Sicherungszieher unterge‐
bracht sein.
Page 175 of 227

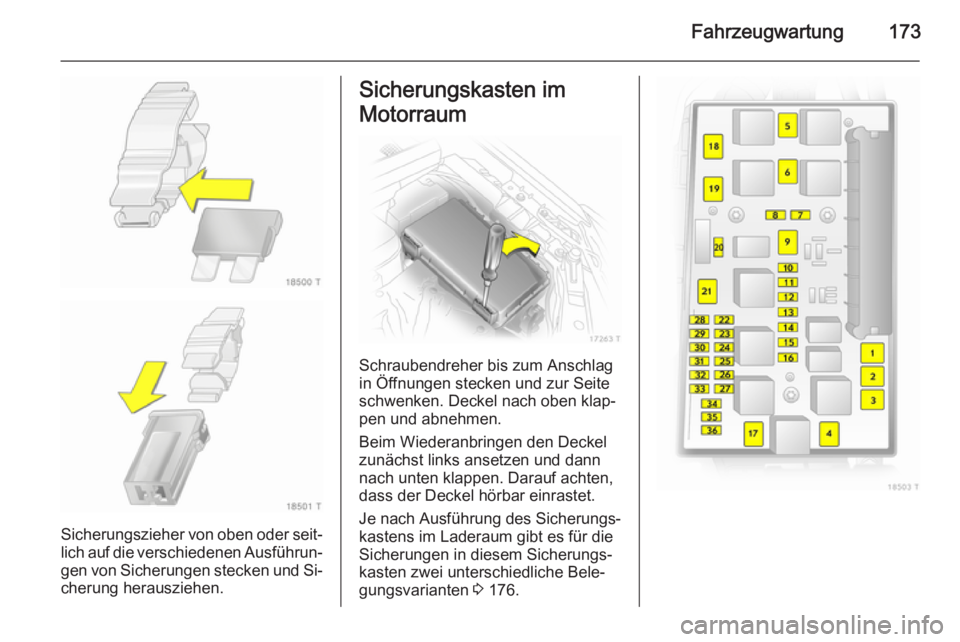

Fahrzeugwartung173
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Schraubendreher bis zum Anschlag
in Öffnungen stecken und zur Seite
schwenken. Deckel nach oben klap‐ pen und abnehmen.
Beim Wiederanbringen den Deckel
zunächst links ansetzen und dann
nach unten klappen. Darauf achten,
dass der Deckel hörbar einrastet.
Je nach Ausführung des Sicherungs‐
kastens im Laderaum gibt es für die
Sicherungen in diesem Sicherungs‐
kasten zwei unterschiedliche Bele‐
gungsvarianten 3 176.
Page 176 of 227

174Fahrzeugwartung

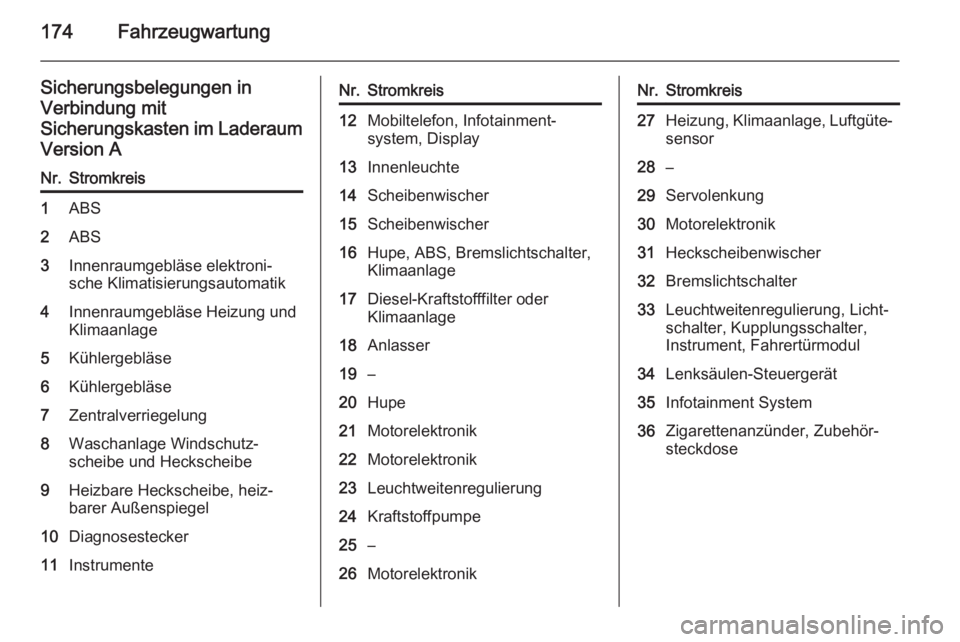

Sicherungsbelegungen in
Verbindung mit
Sicherungskasten im Laderaum Version ANr.Stromkreis1ABS2ABS3Innenraumgebläse elektroni‐
sche Klimatisierungsautomatik4Innenraumgebläse Heizung und
Klimaanlage5Kühlergebläse6Kühlergebläse7Zentralverriegelung8Waschanlage Windschutz‐
scheibe und Heckscheibe9Heizbare Heckscheibe, heiz‐
barer Außenspiegel10Diagnosestecker11InstrumenteNr.Stromkreis12Mobiltelefon, Infotainment‐
system, Display13Innenleuchte14Scheibenwischer15Scheibenwischer16Hupe, ABS, Bremslichtschalter,
Klimaanlage17Diesel-Kraftstofffilter oder
Klimaanlage18Anlasser19–20Hupe21Motorelektronik22Motorelektronik23Leuchtweitenregulierung24Kraftstoffpumpe25–26MotorelektronikNr.Stromkreis27Heizung, Klimaanlage, Luftgüte‐ sensor28–29Servolenkung30Motorelektronik31Heckscheibenwischer32Bremslichtschalter33Leuchtweitenregulierung, Licht‐
schalter, Kupplungsschalter,
Instrument, Fahrertürmodul34Lenksäulen-Steuergerät35Infotainment System36Zigarettenanzünder, Zubehör‐
steckdose
Page 177 of 227

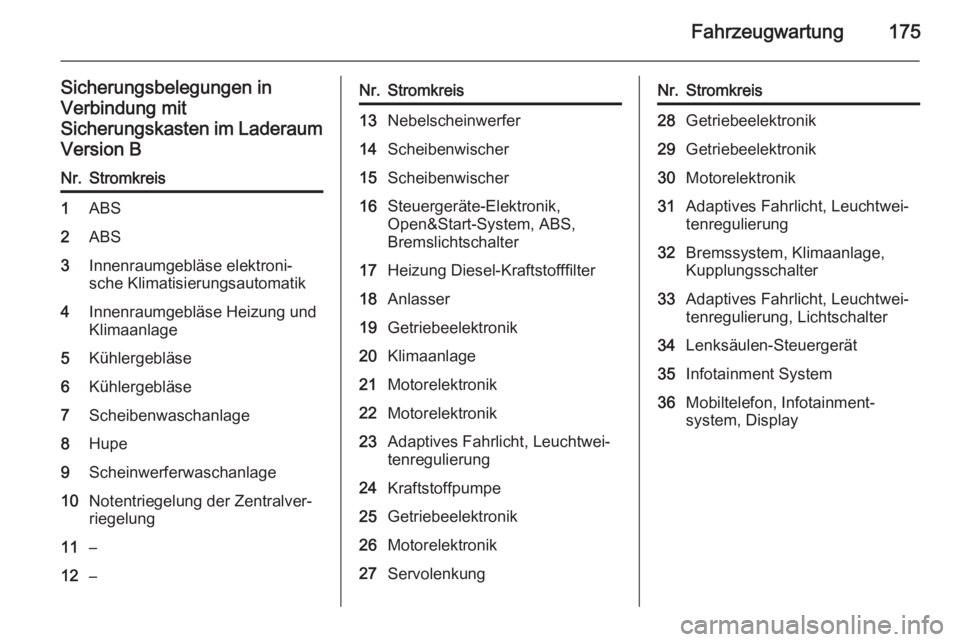

Fahrzeugwartung175
Sicherungsbelegungen in
Verbindung mit
Sicherungskasten im Laderaum Version BNr.Stromkreis1ABS2ABS3Innenraumgebläse elektroni‐
sche Klimatisierungsautomatik4Innenraumgebläse Heizung und
Klimaanlage5Kühlergebläse6Kühlergebläse7Scheibenwaschanlage8Hupe9Scheinwerferwaschanlage10Notentriegelung der Zentralver‐
riegelung11–12–Nr.Stromkreis13Nebelscheinwerfer14Scheibenwischer15Scheibenwischer16Steuergeräte-Elektronik,
Open&Start-System, ABS,
Bremslichtschalter17Heizung Diesel-Kraftstofffilter18Anlasser19Getriebeelektronik20Klimaanlage21Motorelektronik22Motorelektronik23Adaptives Fahrlicht, Leuchtwei‐
tenregulierung24Kraftstoffpumpe25Getriebeelektronik26Motorelektronik27ServolenkungNr.Stromkreis28Getriebeelektronik29Getriebeelektronik30Motorelektronik31Adaptives Fahrlicht, Leuchtwei‐
tenregulierung32Bremssystem, Klimaanlage,
Kupplungsschalter33Adaptives Fahrlicht, Leuchtwei‐
tenregulierung, Lichtschalter34Lenksäulen-Steuergerät35Infotainment System36Mobiltelefon, Infotainment‐
system, Display
Page 178 of 227

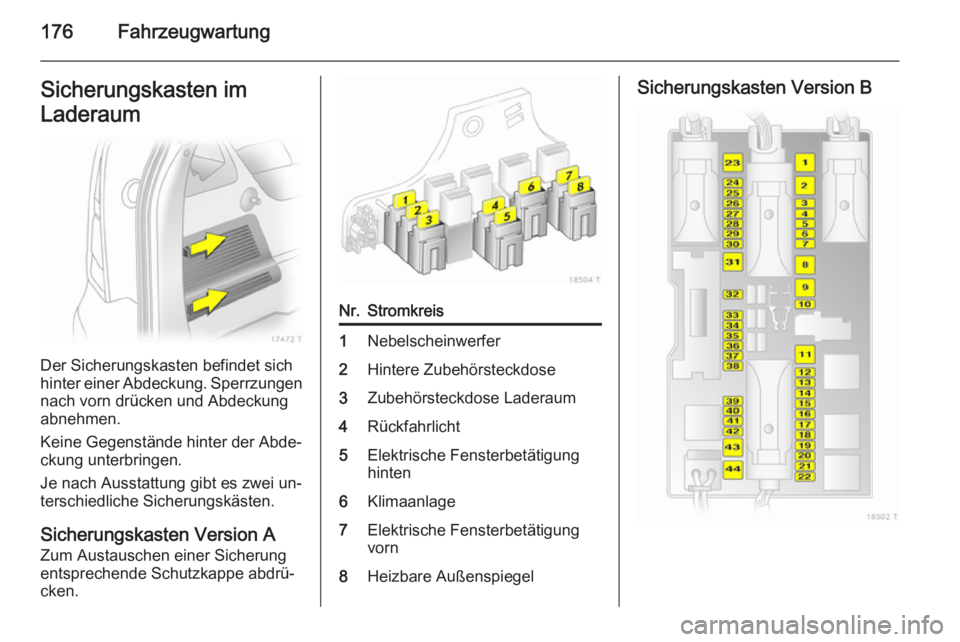

176FahrzeugwartungSicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
hinter einer Abdeckung. Sperrzungen
nach vorn drücken und Abdeckung
abnehmen.
Keine Gegenstände hinter der Abde‐
ckung unterbringen.
Je nach Ausstattung gibt es zwei un‐ terschiedliche Sicherungskästen.
Sicherungskasten Version A
Zum Austauschen einer Sicherung
entsprechende Schutzkappe abdrü‐
cken.
Nr.Stromkreis1Nebelscheinwerfer2Hintere Zubehörsteckdose3Zubehörsteckdose Laderaum4Rückfahrlicht5Elektrische Fensterbetätigung
hinten6Klimaanlage7Elektrische Fensterbetätigung
vorn8Heizbare AußenspiegelSicherungskasten Version B
Page 179 of 227

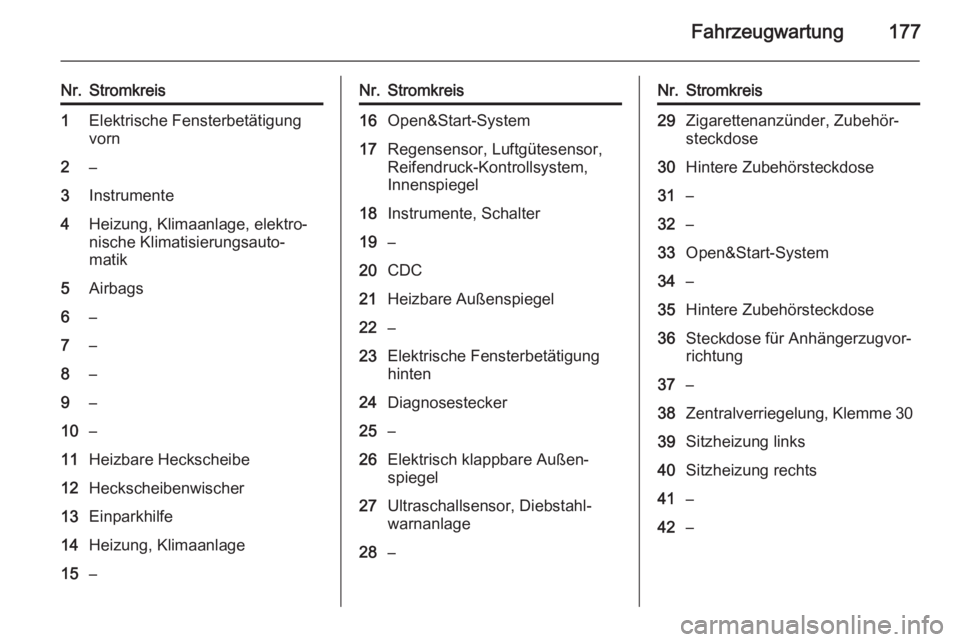

Fahrzeugwartung177
Nr.Stromkreis1Elektrische Fensterbetätigung
vorn2–3Instrumente4Heizung, Klimaanlage, elektro‐
nische Klimatisierungsauto‐
matik5Airbags6–7–8–9–10–11Heizbare Heckscheibe12Heckscheibenwischer13Einparkhilfe14Heizung, Klimaanlage15–Nr.Stromkreis16Open&Start-System17Regensensor, Luftgütesensor,
Reifendruck-Kontrollsystem,
Innenspiegel18Instrumente, Schalter19–20CDC21Heizbare Außenspiegel22–23Elektrische Fensterbetätigung
hinten24Diagnosestecker25–26Elektrisch klappbare Außen‐
spiegel27Ultraschallsensor, Diebstahl‐
warnanlage28–Nr.Stromkreis29Zigarettenanzünder, Zubehör‐
steckdose30Hintere Zubehörsteckdose31–32–33Open&Start-System34–35Hintere Zubehörsteckdose36Steckdose für Anhängerzugvor‐
richtung37–38Zentralverriegelung, Klemme 3039Sitzheizung links40Sitzheizung rechts41–42–
Page 180 of 227

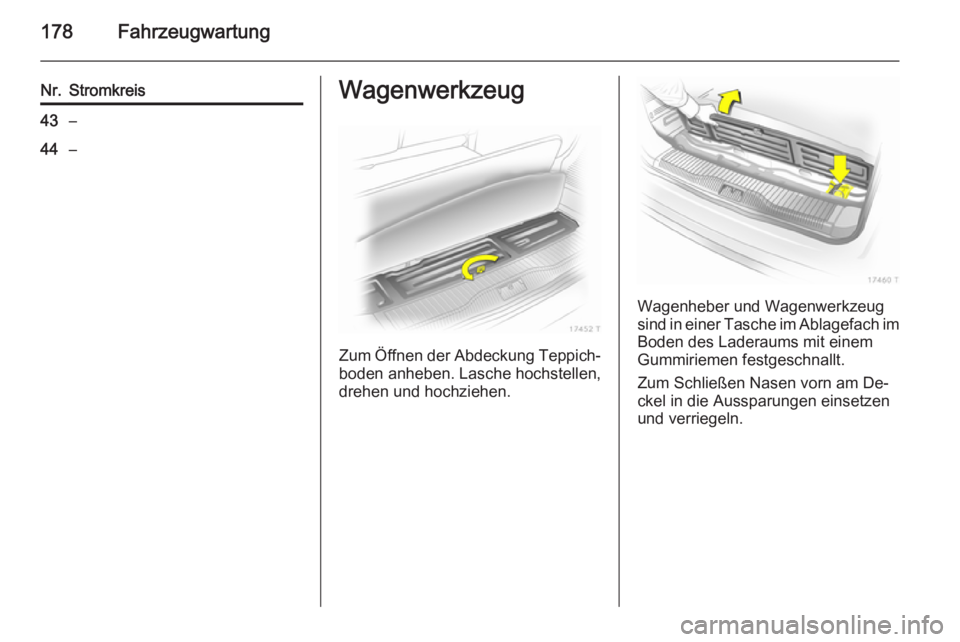

178Fahrzeugwartung
Nr.Stromkreis43–44–Wagenwerkzeug
Zum Öffnen der Abdeckung Teppich‐
boden anheben. Lasche hochstellen,
drehen und hochziehen.
Wagenheber und Wagenwerkzeug
sind in einer Tasche im Ablagefach im
Boden des Laderaums mit einem
Gummiriemen festgeschnallt.
Zum Schließen Nasen vorn am De‐
ckel in die Aussparungen einsetzen
und verriegeln.
