PEUGEOT 107 2012 Bruksanvisningar (in Swedish)

9
79 Praktisk information

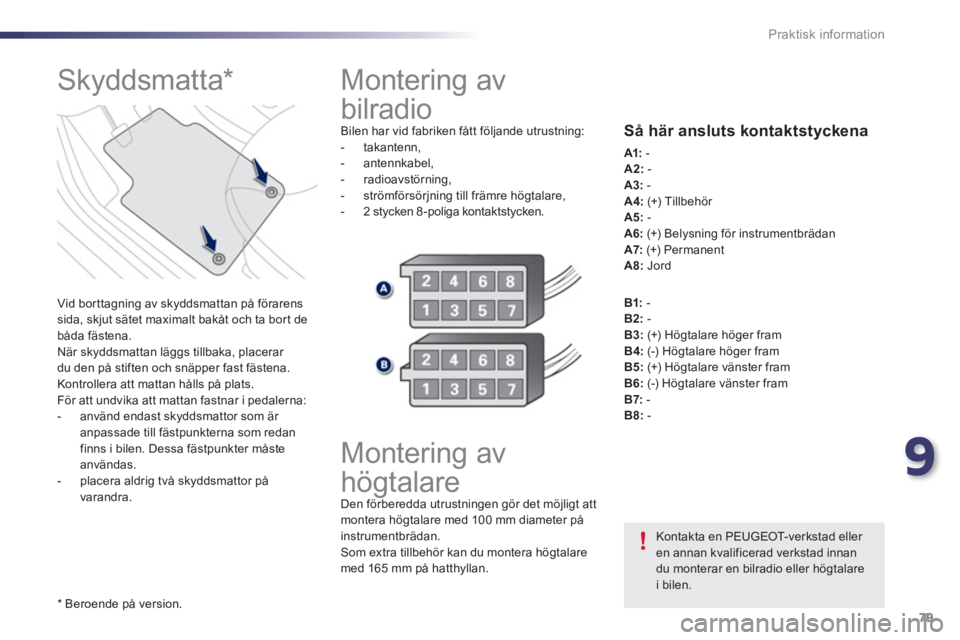

Montering av
bilradio
Bilen har vid fabriken fått följande utrustning:
- takantenn,
- antennkabel,
- radioavst
örning,
- strömförsörjning till främre högtalare,
- 2 stycken 8-poliga kontaktstycken.






Montering av
högtalare
Den förberedda utrustningen gör det möjligt att
montera högtalare med 100 mm diameter påinstrumentbrädan. Som extra tillbehör kan du montera högtalare
med 165 mm på hatthyllan.

Så här ansluts kontaktstyckena
A1:
-
A2: -A3:-A4:(+) Tillbehör A5:-A6:
(+) Belysning för instrumentbrädan
A7:
(+) Permanent
A8:Jord
Vid bortta
gning av skyddsmattan på förarens sida, skjut sätet maximalt bakåt och ta bor t debåda fästena.
När skyddsmattan läggs tillbaka, placerar
du den på stiften och snäpper fast fästena.
Kontrollera att mattan hålls på plats.
För att undvika att mattan
fastnar i pedalerna:


- använd endast skyddsmattor som är anpassade till fästpunkterna som redan
finns i bilen. Dessa fästpunkter måste
användas.

- placera aldrig två skyddsmattor på
varandra.

*
Beroende på version.B1
:-
B2:
-B3:(+) Högtalare höger fram
B4: (-) Högtalare höger fram
B5: (+) Högtalare vänster fram
B6:(-) Högtalare vänster framB7:-B8:-





Skyddsmatta *
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad innandu monterar en bilradio eller högtalarei bilen.

80Praktisk information

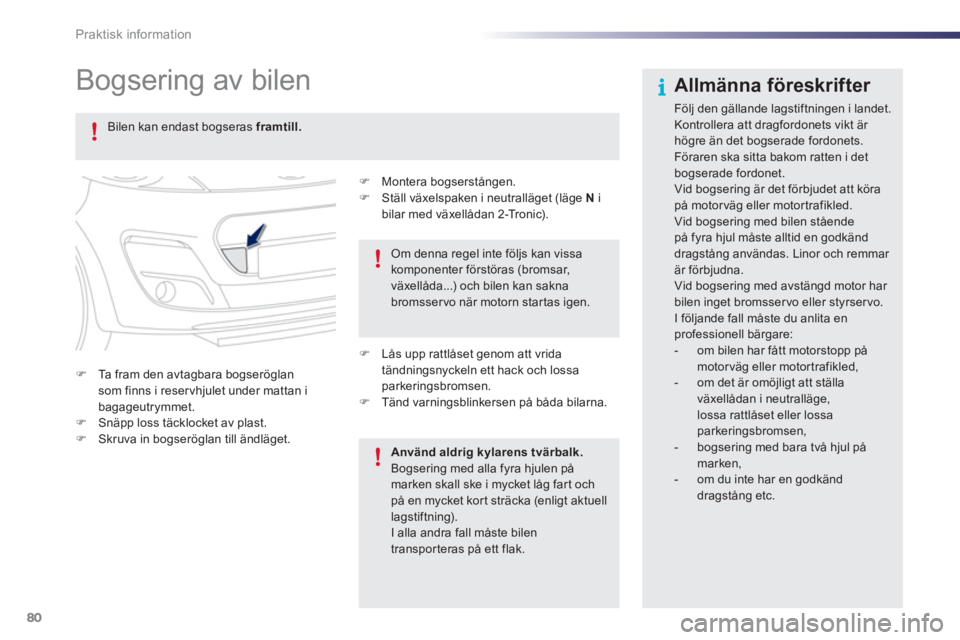

Bogsering av bilen
)
Montera bogserstången.)
Ställ växelspaken i neutralläget (läge Nibilar med växellådan 2-Tronic).
)Ta fram den avtagbara bogseröglan
som finns i reser vhjulet under mattan i
bagageutrymmet. )Snäpp loss täcklocket av plast.)Skruva in bogseröglan till ändläget.

Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.Kontrollera att dragfordonets vikt är högre än det bogserade fordonets. Föraren ska sitta bakom ratten i detbogserade fordonet. Vid bogsering är det förbjudet att köra på motor väg eller motor trafikled. Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd dragstång användas. Linor och remmar är förbjudna.Vid bogsering med avstängd motor har bilen inget bromsser vo eller styrservo. I följande fall måste du anlita enprofessionell bärgare:- om bilen har fått motorstopp på motorväg eller motor trafikled,- om det är omöjligt att ställa växellådan i neutralläge,lossa rattlåset eller lossa
parkeringsbromsen,- bogsering med bara två hjul på marken, - om du inte har en godkänddragstång etc.
Bilen kan endast bogseras framtill.
Använd aldrig kylarens tvärbalk.
Bogsering med alla fyra hjulen på marken skall ske i mycket låg fart och på en mycket kort sträcka (enligt aktuell lagstiftning).
I alla andra fall måste bilen transporteras på ett flak.
Om denna regel inte följs kan vissa komponenter förstöras (bromsar, växellåda...) och bilen kan sakna bromsservo när motorn star tas igen.
)
Lås upp rattlåset genom att vrida
tändningsnyckeln ett hack och lossa
parkeringsbromsen. ) Tänd varningsblinkersen på båda bilarna.

9
81 Praktisk information

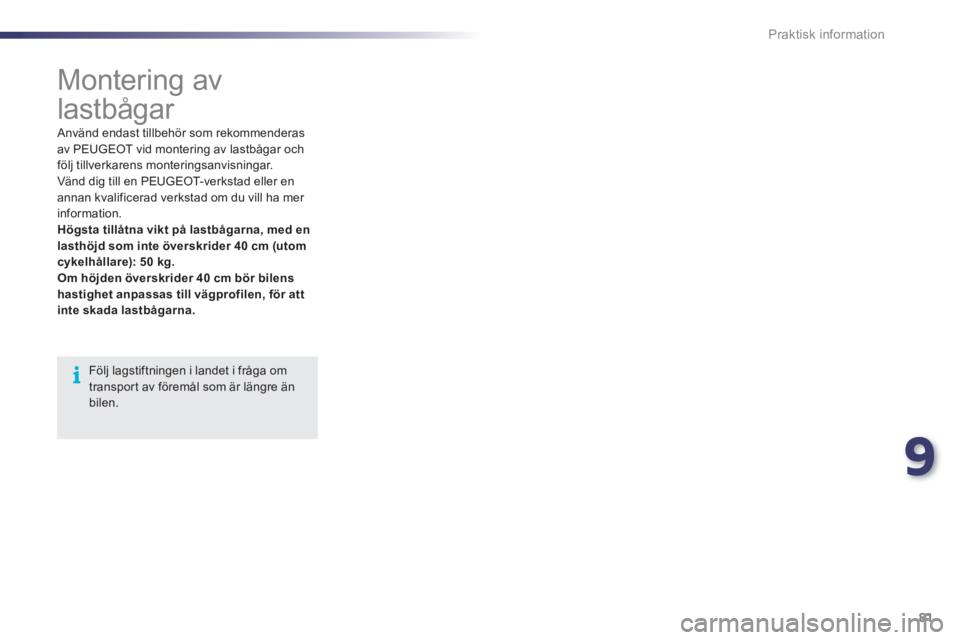

Montering av
lastbågar
Följ lagstiftningen i landet i fråga om transpor t av föremål som är längre änbilen.
Använd endast tillbehör som rekommenderasav PEUGEOT vid montering av lastbågar och
följ tillverkarens monteringsanvisningar.
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad om du vill ha mer
information.
Högsta tillåtna vikt på lastbågarna, med enlasthöjd som inte överskrider 40 cm (utom cykelhållare): 50 kg.Om höjden överskrider 40 cm bör bilens
hastighet anpassas till vägprofilen, för att inte skada lastbågarna.

82Praktisk information




Tillbehör I PEUGEOT- but iker na finns ett brett sortimentav tillbehör och reservdelar.
Dessa har testats och godkänts både vad gäller
tillförlitlighet och säkerhet.
De är anpassade till ditt fordon och omfattas av
PEUGEOTS
garanti.
Installation av radiosändare

Före all eftermontering av radiosändare med
utvändig antenn på bilen, rekommenderar
vi att du vänder dig till din PEUGEOT-handlare, som kan förse dig med information
om vilka specifikationer som måste
uppf
yllas (frekvensband, maximal uteffekt,
antennposition, specifika installationsvillkor) av
de sändare som kan monteras, i enlighet med
direktivet för elektromagnetisk kompabilitet för fordon (2004/10 4/EG).

*

Enbart Frankrike.
"Komfor t":
parkeringshjälp fram och bak,
löstagbar askkopp, lock till handskfack, kylbox,mittarmstöd, mobil läslampa, vindavvisare till
dörrar, solskyddsgardiner...
"Transport": bagagerumsmatta medkant, lastbågar, cykelhållare, skidhållare, hårda och mjuka takboxar, skyddsmatta till
bagageutrymmet, laststopp, lastnät...
Det finns också ett ombyggnadspaket att köpa,
om du vill göra om personbilen till en firmabil*.
"Stil": hjulsidor till 14-tumsfälgar, 14- och
15-tums aluminiumfälgar, spoiler,
inredningssats "aluminium", backspegelkåpor med aluminium- och kolfiber-look, kromat avgasrör, läderratt, bred dekorlist tillstötfångaren bak med aluminium- och kolfiber-
look, dekaler som sätter personlig prägel på
bilen, dörrtröskelskydd, växelspaksknopp i aluminium, bakljus i "kristall"... "Säkerhet"
: larm, låsbara hjulbultar, snökedjor
och snöstrumpor till hjulen, reflexväst,
varningstriangel, alkotestare, bilbarnstolar,första hjälpen-sats, brandsläckare, dimljussats,
säkerhetsbälte för husdjur, transpor tbur för
husdjur...
"Sk
ydd": skyddsmattor, sätesöverdrag,
stänkskydd fram och bak, sidoskyddslister,
tröskelskydd för bagageutrymme,
skyddsöverdrag till hela bilen, transparenta
skyddslister till stötfångarna fram och bak,
skyddsöverdrag till baksätet, skyddsöverdragtill bagageutrymmet...
För att undvika att mattan fastnar i pedalerna:


- se t
ill att skyddsmattan är rätt placerad och stadigt fäst,

- placera aldrig flera mattor ovanpå
varandra.
"Multimedia"
:halvintegrerade
navigationssystem, portabla navigatorer, USB
Box, bilradio, högtalare, hatthylla bak med
högtalare, handsfree med Bluetooth, handsfree
för smartphones, radar varnare, videopaket
(DVD-läsare + 2 skärmar), AUX-kabel för bilradio, Ipod-docka, HiFi-modul, telefonladdare
som passar Iphone, head-up display, bakre
multimediahållare, WIFI OnBoard...

Beroende på gällande lagstiftning i varje land kan reflexvästar, varningstrianglar, reser vlampor och reser vsäkringar vara obligatoriska att ha med i fordonet. Montering av elektriska utrustningar eller tillbehör som inte rekommenderas av PEUGEOT kan medföra fel på fordonets elsystem och för hög
elförbrukning.Vi ber dig lägga detta på minnet ochvi rekommenderar att du kontaktar din PEUGEOT-handlare, som kan presentera lämpliga utrustningar eller tillbehör.

10
83 Kontroller
PEUGEOT & TOTAL

84Kontroller

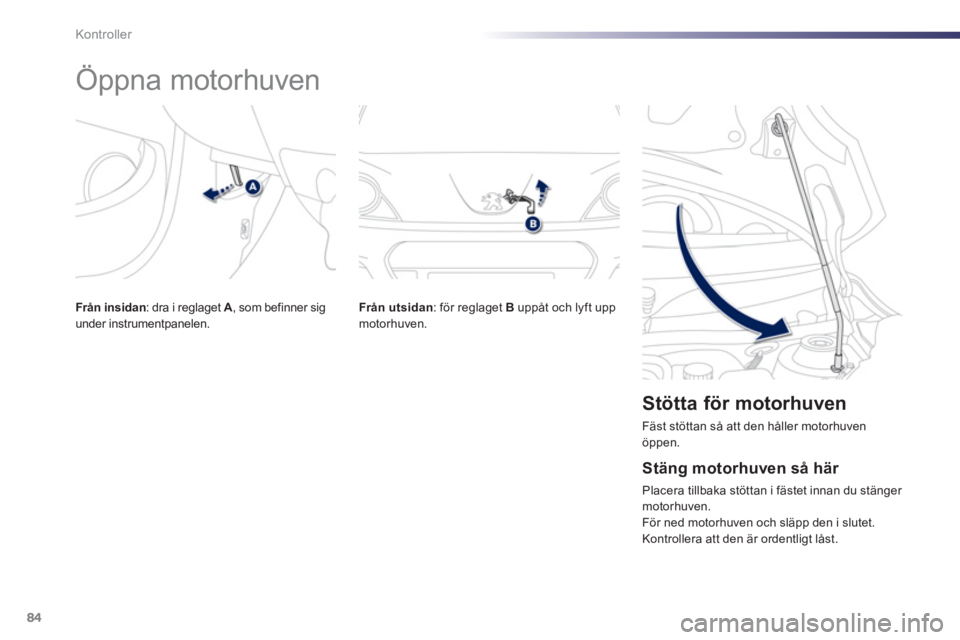

Öppna motorhuven
Från utsidan: för reglaget Buppåt och lyft upp
motorhuven.

Stötta för motorhuven

Fäst stöttan så att den håller motorhuven öppen.


Stäng motorhuven så här

Placera tillbaka stöttan i fästet innan du stänger motorhuven.
För ned motorhuven och släpp den i slutet.
Kontrollera att den är ordentligt låst.
Från insidan
: dra i re
glaget A
, som befinner sigunder instrumentpanelen.

10
85 Kontroller

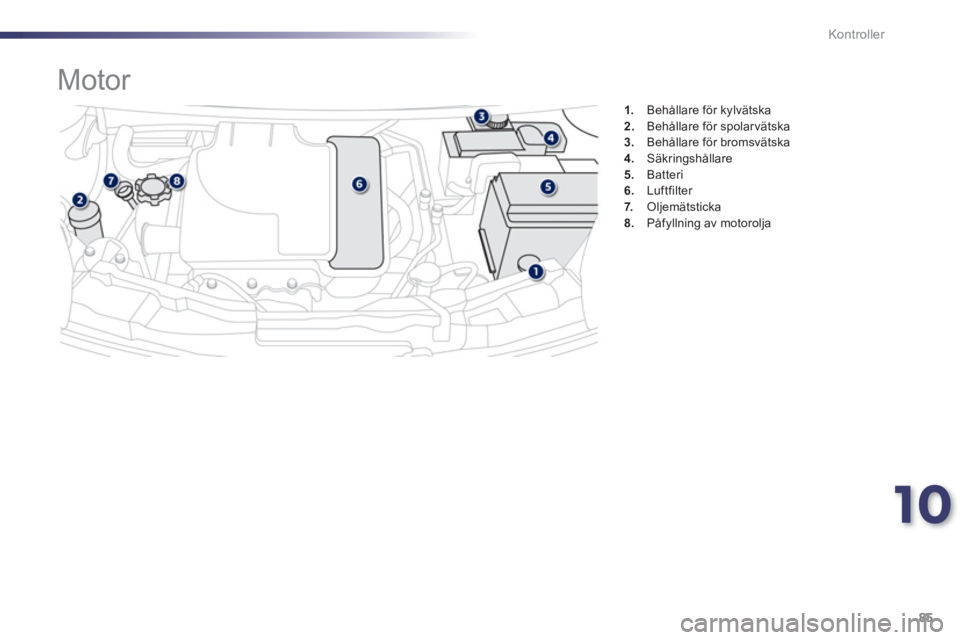

1. Behållare för kylvätska 2.Behållare för spolar vätska3.Behållare för bromsvätska4.Säkringshållare
5.Batteri6. Luftfilter 7.Oljemätsticka 8.
Påfyllning av motorolja












Motor

86Kontroller

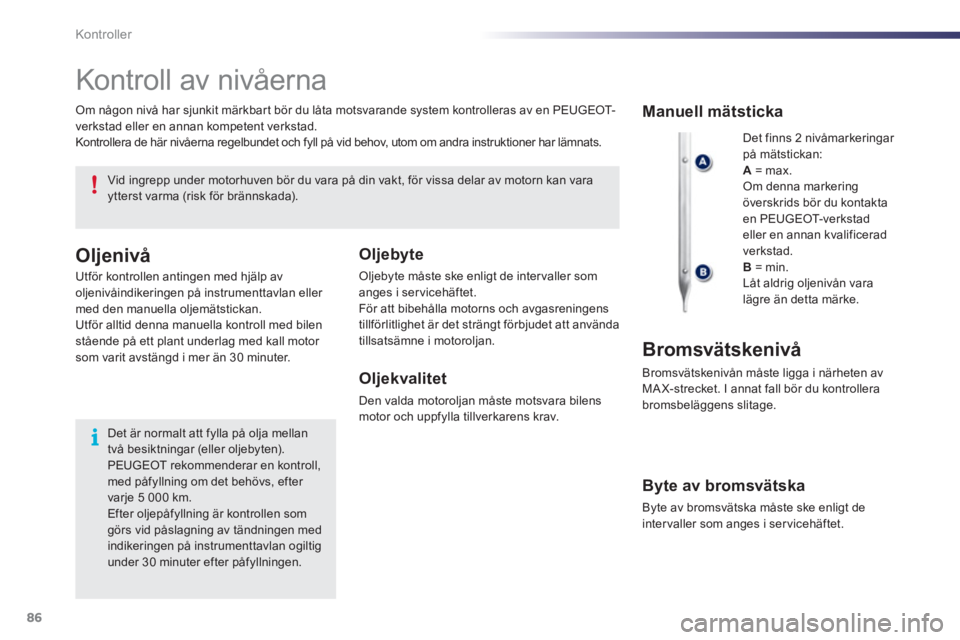

Kontroll av nivåerna

Det finns 2 nivåmarkeringar på mätstickan: A= max.
Om denna markeringöverskrids bör du kontaktaen PEUGEOT-ver kst a d eller en annan kvalificerad
verkstad. B=min. Låt aldrig oljenivån vara
lägre än detta märke.

Manuell mätsticka
Bromsvätskenivå

Bromsvätskenivån måste ligga i närheten avMAX-strecket. I annat fall bör du kontrollerabromsbeläggens slitage. Om nå
gon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en PEUGEOT-
verkstad eller en annan kompetent verkstad.
Kontrollera de här nivåerna re
gelbundet och fyll på vid behov, utom om andra instruktioner har lämnats.
Vid ingrepp under motorhuven bör du vara på din vakt, för vissa delar av motorn kan vara ytterst varma (risk för brännskada).
Oljenivå
Utför kontrollen antingen med hjälp av
oljenivåindikeringen på instrumenttavlan eller med den manuella oljemätstickan.
Utför alltid denna manuella kontroll med bilenstående på ett plant underlag med kall motor som varit avstängd i mer än 30 minuter.
Det är normalt att fylla på olja mellan två besiktningar (eller oljebyten).PEUGEOT rekommenderar en kontroll, med påfyllning om det behövs, efter varje 5 000 km. Efter oljepåfyllning är kontrollen som görs vid påslagning av tändningen med indikeringen på instrumenttavlan ogiltigunder 30 minuter efter påfyllningen.


Oljebyte

Oljebyte måste ske enligt de inter valler som
anges i ser vicehäftet.
För att bibehålla motorns och avgasreningens
tillförlitlighet är det strängt förbjudet att använda
tillsatsämne i motoroljan.

Oljekvalitet

Den valda motoroljan måste motsvara bilens
motor och uppfylla tillverkarens krav.



Byte av bromsvätska

Byte av bromsvätska måste ske enligt de
intervaller som anges i ser vicehäftet.

10
87 Kontroller

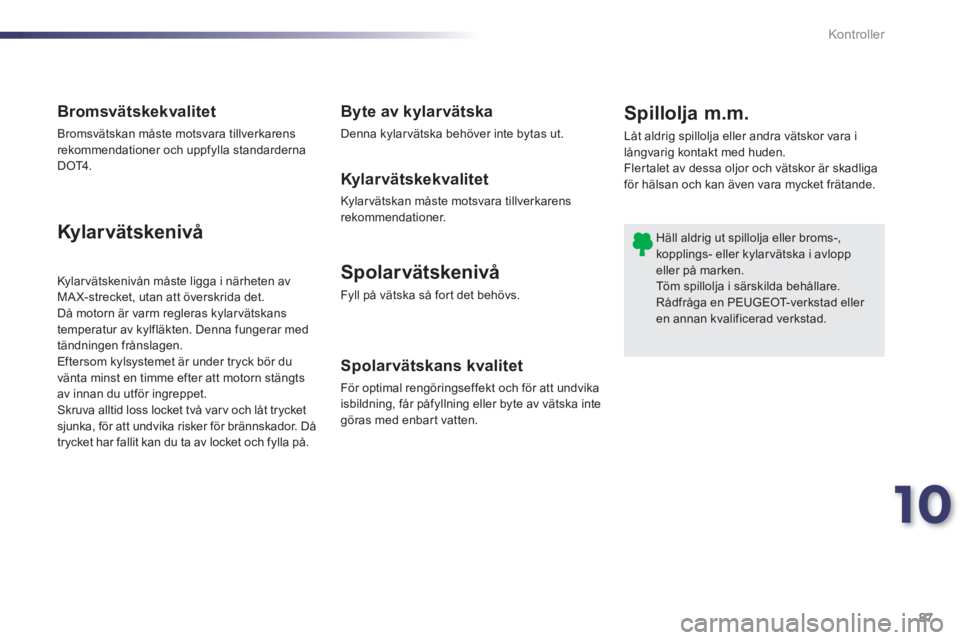

Spolar vätskenivå
Fyll på vätska så fort det behövs.
Kylarvätskenivå
Spolarvätskans kvalitet
För optimal rengöringseffekt och för att undvika isbildning, får påfyllning eller byte av vätska integöras med enbart vatten.

Bromsvätskekvalitet

Bromsvätskan måste motsvara tillverkarens
rekommendationer och uppfylla standarderna
D
OT4 .

K
ylar vätskenivån måste ligga i närheten avMAX-strecket, utan att överskrida det.
Då motorn är varm regleras kylar vätskans
temperatur av k
ylfläkten. Denna fungerar med
tändningen frånslagen.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två var v och låt trycketsjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på.
Byte av kylarvätska
Denna kylarvätska behöver inte bytas ut.
Kylarvätskekvalitet
Kylarvätskan måste motsvara tillverkarensrekommendationer.








Spillolja m.m.

Låt aldrig spillolja eller andra vätskor vara i
långvarig kontakt med huden.
Fler talet av dessa ol
jor och vätskor är skadliga för hälsan och kan även vara mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings- eller kylarvätska i avlopp eller på marken.Töm spillolja i särskilda behållare.Rådfråga en PEUGEOT-verkstad eller en annan kvalificerad verkstad.

88Kontroller






Kontroller
Växellådan 2-Tronic















Bromsklotsar
Om inga andra instruktioner har lämnats ska du
kontrollera följande komponenter i enlighet medser viceboken och beroende på vilken motor bilen har.
Låt i annat fall en PEUGEOT-verkstad eller enannan kvalificerad verkstad utföra kontrollerna.

12 V-batteriOl
jefilter
Manuell växellåda















Använd endast produkter som rekommenderas av PEUGEOT eller produkter med likvärdig kvalitet och
likvärdiga egenskaper. För att optimera funktionen i så viktigakomponenter som bromssystemet, rekommenderar PEUGEOT specifika produkter. För att inte skada elektriskakomponenter är det strängtförbjudetatt använda högtryckstvätt i motorrummet.

Luftfilter och kupéfilter
Bromsskivornas slita
ge
Parkerin
gsbroms
Batteriet är underhållsfritt.
Däremot bör du kontrollera attkabelskorna är rena och väl åtdragna,speciellt under sommar och vinter.
Vid ingrepp på batteriet, se kapitlet "Praktisk
information" som innehåller råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter att det återanslutits.

In
formation om bytesintervall för dessa filter finner du i serviceboken.
Beroende på omgivningen (dammigluft...) och på hur bilen används (stadskörning...), kan det vara nödvändigt attbyta filtren dubbelt så ofta. Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.B
yt ut oljefiltret vid varje byte av motorolja.
Information om intervallet för byte
finns i serviceboken.
Växellådan kräver in
get underhåll (inga oljebyten).
Se serviceboken angående intervallerna.
Växellådan 2-Tronic kräver in
get
underhåll (inga oljebyten).
Se ser viceboken som innehåller
uppgifter om kontrollintervallerna för
denna komponent.
Bromsarnas slita
ge beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning, på korta sträckor. Det kan vara
n
ödvändigt att kontrollera bromsarnas skick, även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån attbromsklotsarna är slitna. F
ör att få information om hur bromsskivornas slitage kontrolleras kan
du kontakta en PEUGEOT-ver kst a d
eller en annan kvalificerad verkstad.

Om parkeringsbromsens rörelse blir för lång eller om en försämrad bromsverkan konstateras, måsteen justering göras även mellan tvåservicebesök.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera s
ystemet.
