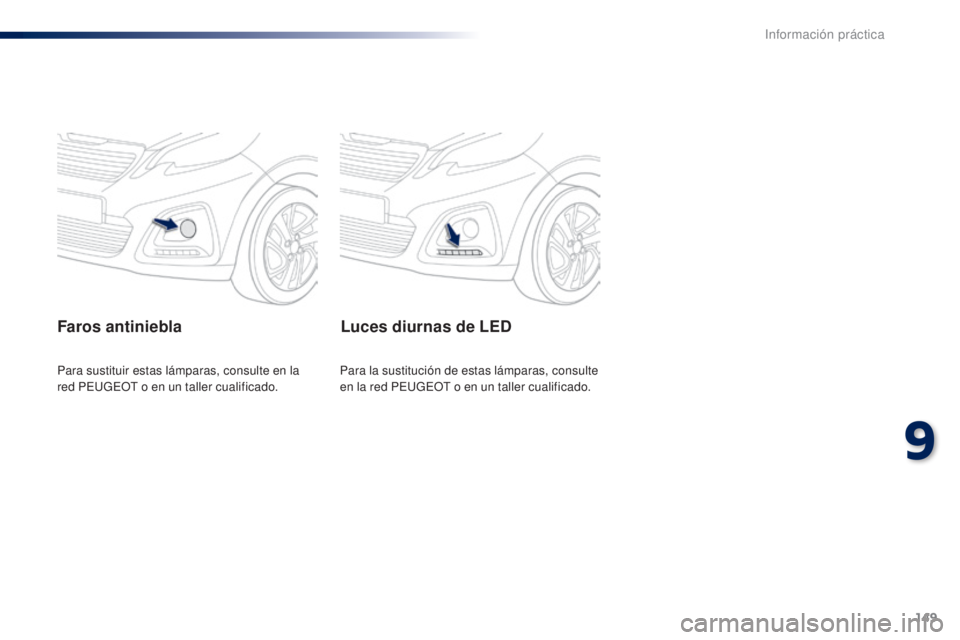

Luces diurnas de LED
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Para sustituir estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
Faros antiniebla
9
Información práctica

150
B3_es_Chap09_info-pratiques_ed01-2014
1. Luces de freno (P21/5W)
2. Luces de posición (P21/5W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz de marcha atrás (P21W), lado
derecho


L
uz de marcha atrás (P21W), lado
izquierdo

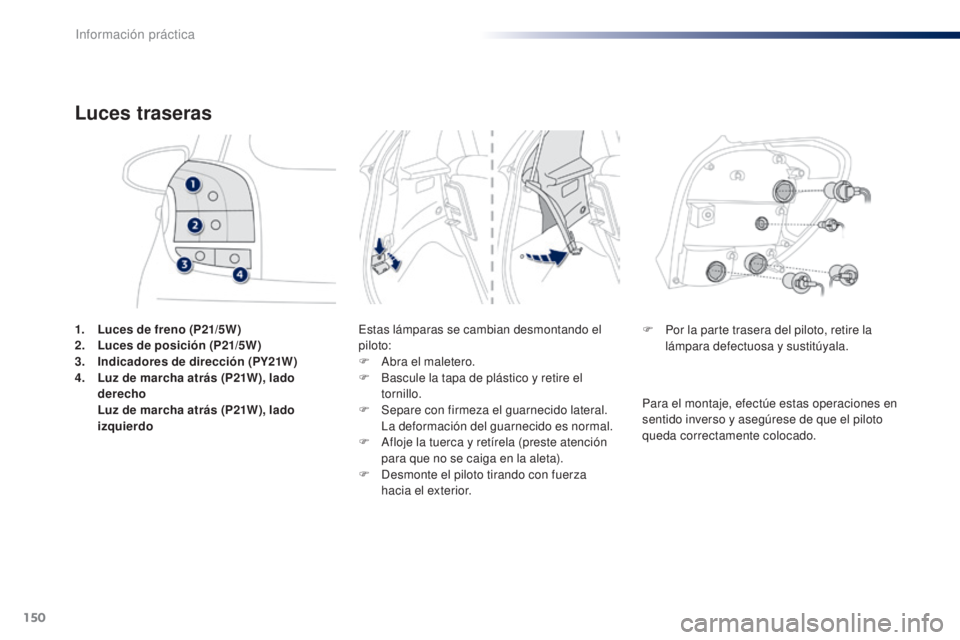

Luces traseras
Estas lámparas se cambian desmontando el
piloto:
F

A
bra el maletero.
F

B
ascule la tapa de plástico y retire el
tornillo.
F

S
epare con firmeza el guarnecido lateral.
L

a deformación del guarnecido es normal.
F

A
floje la tuerca y retírela (preste atención
para que no se caiga en la aleta).
F

D
esmonte el piloto tirando con fuerza
hacia el exterior. F
P or la parte trasera del piloto, retire la
lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso y asegúrese de que el piloto
queda correctamente colocado.
Información práctica

151
B3_es_Chap09_info-pratiques_ed01-2014

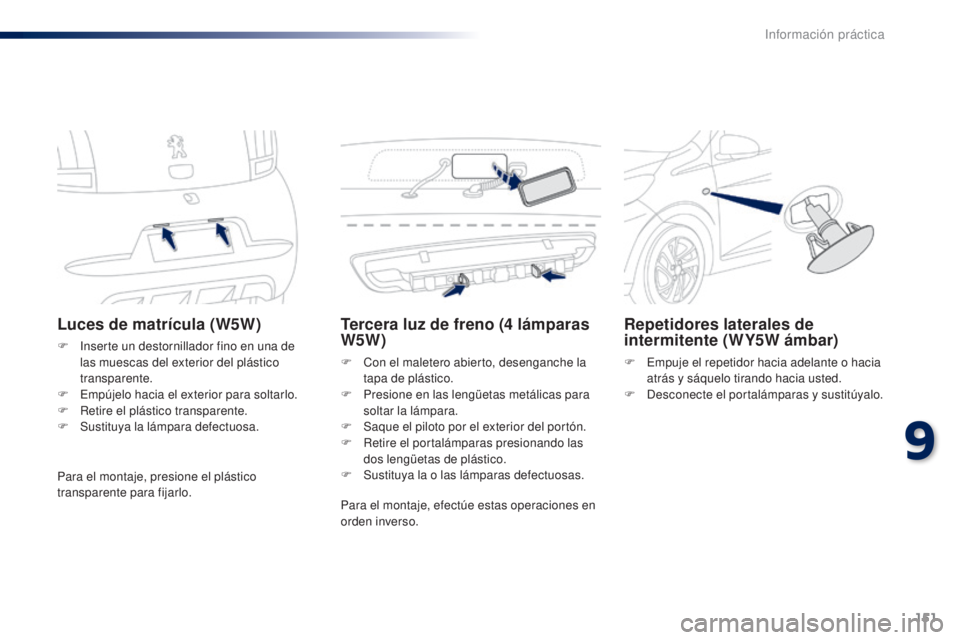

Luces de matrícula (W5W)
F Inserte un destornillador fino en una de las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Tercera luz de freno (4 lámparas
W5 W)
F Con el maletero abierto, desenganche la
tapa de plástico.
F

P
resione en las lengüetas metálicas para
soltar la lámpara.
F

S
aque el piloto por el exterior del portón.
F

R
etire el portalámparas presionando las
dos lengüetas de plástico.
F

S
ustituya la o las lámparas defectuosas.
Repetidores laterales de
intermitente (WY5W ámbar)
F Empuje el repetidor hacia adelante o hacia atrás y sáquelo tirando hacia usted.
F

D
esconecte el portalámparas y sustitúyalo.
Para el montaje, presione el plástico
transparente para fijarlo. Para el montaje, efectúe estas operaciones en
orden inverso.
9
Información práctica

152
B3_es_Chap09_info-pratiques_ed01-2014

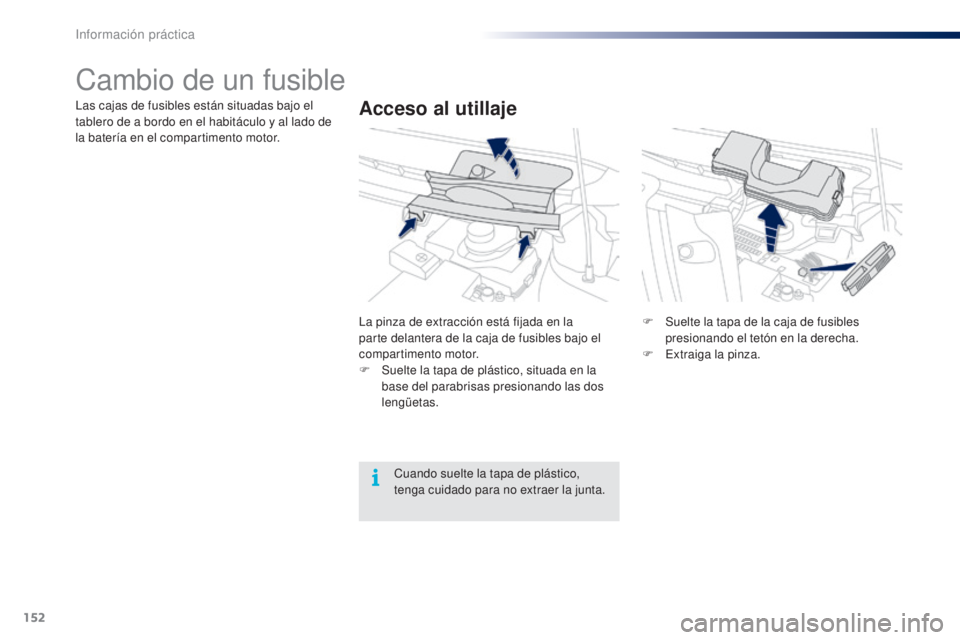

Cambio de un fusible
Acceso al utillajeLas cajas de fusibles están situadas bajo el
tablero de a bordo en el habitáculo y al lado de
la batería en el compartimento motor.La pinza de extracción está fijada en la
parte delantera de la caja de fusibles bajo el
compartimento motor.
F

S
uelte la tapa de plástico, situada en la
base del parabrisas presionando las dos
lengüetas. F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha.
F

E
xtraiga la pinza.
Cuando suelte la tapa de plástico,
tenga cuidado para no extraer la junta.
Información práctica

153
B3_es_Chap09_info-pratiques_ed01-2014
Antes de sustituir un fusible, es necesario:
F C onocer la causa del incidente y
solucionarlo.
F

D
esactivar todos los consumidores
eléctricos.
F

I
nmovilizar el vehículo y cortar el contacto.
F

L
ocalizar el fusible en mal estado
utilizando las tablas de asignaciones y
los esquemas que se presentan en las
siguientes páginas.

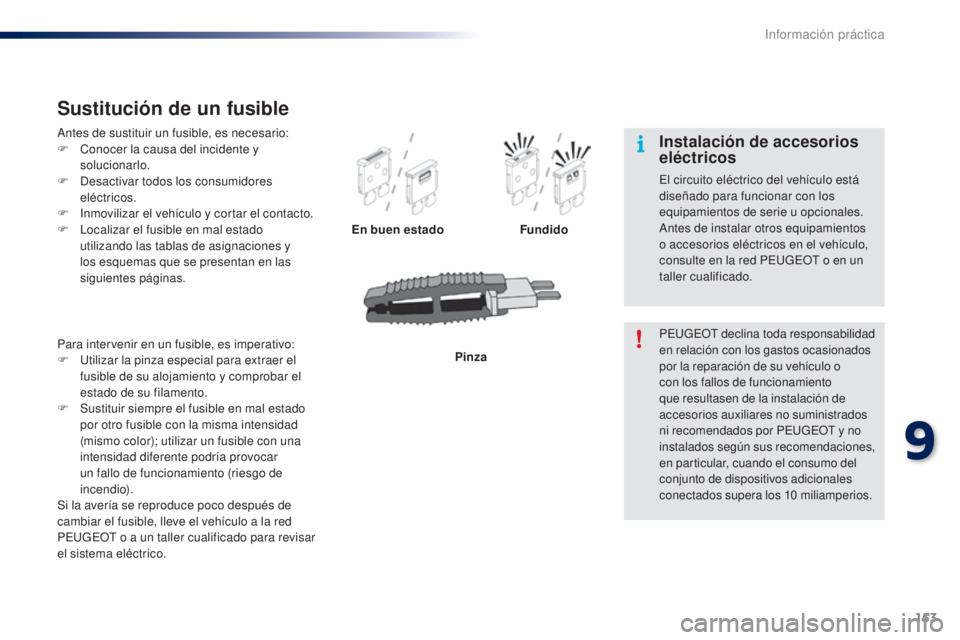

Sustitución de un fusible
En buen estado Fundido
Pinza
Para intervenir en un fusible, es imperativo:
F

Ut

ilizar la pinza especial para extraer el
fusible de su alojamiento y comprobar el
estado de su filamento.
F

S

ustituir siempre el fusible en mal estado
por otro fusible con la misma intensidad
(mismo color); utilizar un fusible con una
intensidad diferente podría provocar
un fallo de funcionamiento (riesgo de
incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para revisar
el sistema eléctrico. PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación de su vehículo o
con los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y no
instalados según sus recomendaciones,
en particular, cuando el consumo del
conjunto de dispositivos adicionales
conectados supera los 10


miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
9
Información práctica

154
B3_es_Chap09_info-pratiques_ed01-2014

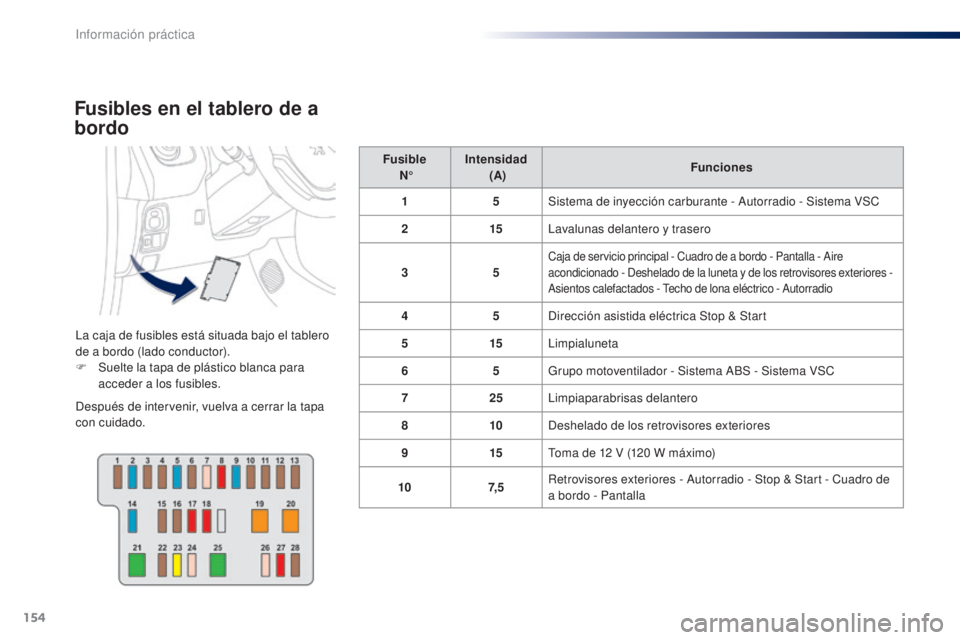

Fusibles en el tablero de a
bordo
La caja de fusibles está situada bajo el tablero
de a bordo (lado conductor).
F
S
uelte la tapa de plástico blanca para
acceder a los fusibles.
Después de intervenir, vuelva a cerrar la tapa
con cuidado. Fusible

N° Intensidad

(A) Funciones
1 5Sistema de inyección carburante - Autorradio - Sistema VSC
2 15Lavalunas delantero y trasero
3 5
Caja de servicio principal - Cuadro de a bordo - Pantalla - Aire
acondicionado - Deshelado de la luneta y de los retrovisores exteriores -
Asientos calefactados - Techo de lona eléctrico - Autorradio
45Dirección asistida eléctrica Stop & Start
5 15Limpialuneta
6 5Grupo motoventilador - Sistema ABS - Sistema VSC
7 25Limpiaparabrisas delantero
8 10Deshelado de los retrovisores exteriores
9 15Toma de 12
V (120 W máximo)
10 7, 5Retrovisores exteriores - Autorradio - Stop & Start - Cuadro de
a bordo - Pantalla
Información práctica

155
B3_es_Chap09_info-pratiques_ed01-2014
FusibleN° Intensidad
(A) Funciones
11 5Bloqueo de la dirección - Sistema de inyección de carburante -
Caja de velocidades ETG
12 7, 5Airbags
13 5Cuadro de a bordo - Pantalla - Stop & Start
14 15
**
Dirección - Sistema de inyección carburante - Luces de freno
7, 5 *
15 7, 5 * *
Sistema de inyección carburante - Stop & Start
10*
16 7, 5Autodiagnosis motor
17 10Luces de freno - Tercera luz de freno - Sistema de inyección
carburante - Sistema ABS - Sistema VSC - Caja de
velocidades ETG - Sistema "Acceso y arranque manos libres"
18 10Luces de posición - Luces de matrícula - Luz antiniebla trasera -

Faros antiniebla delanteros - Luces traseras - Reóstato de
iluminación
19 40Aire acondicionado
* Motor VTi 82.
** Motor VTi 68.
9
Información práctica

156
B3_es_Chap09_info-pratiques_ed01-2014
FusibleN° Intensidad
(A) Funciones
20 40Aire acondicionado - Autodiagnosis motor - Luces de posición -
Luces de matrícula - Luz antiniebla trasera - Faros antiniebla
delanteros - Luces traseras - Reóstato de iluminación -
Luces de freno - Tercera luz de freno - Sistema de inyección
carburante - Sistema ABS - Sistema VSC - Caja de velocidades
ETG - Sistema "Acceso y arranque manos libres" - Elevalunas
eléctricos
21 30Sistema de inyección carburante - Stop & Start - Caja de
servicio principal
22** 7, 5Sistema de inyección carburante
23** 20Sistema de inyección carburante - Stop & Start
24 25Caja de servicio principal
25 30Elevalunas eléctricos
26 25Elevalunas eléctricos
27 10Aire acondicionado
28 5Luz antiniebla trasera
** Motor VTi 68.
Información práctica

157
B3_es_Chap09_info-pratiques_ed01-2014
Fusible
N° Intensidad

(A) Funciones
1 10Luz de cruce derecha
2 10Luz de cruce izquierda - Reglaje de los faros
3 7, 5Luz de carretera derecha
4 7, 5Luz de carretera izquierda - Cuadro de a bordo - Pantalla
5 * 15Sistema de inyección de carburante
6 * 7, 5Sistema de inyección de carburante
7 * 15Sistema de inyección carburante
8 * 7, 5Grupo motoventilador
9 7, 5Aire acondicionado
10 ** 7, 5Sistema de inyección carburante - Luces de freno - Tercera luz
de freno
11 5Luz de techo - Luz del maletero
12 10Intermitentes - Luces de emergencia - Cuadro de a bordo - Pantalla
Fusibles en el
compartimento motor
F Suelte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas.
F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha para
acceder a los fusibles.
Después de realizar la intervención, cierre con
la tapa con cuidado.
* Motor VTi 82.
** Motor VTi 68.
9
Información práctica

158
B3_es_Chap09_info-pratiques_ed01-2014
** Motor VTi 68.Fusible
N° Intensidad
(A) Funciones
13 10Claxon
14 30Cajas de servicio
15 ** 7, 5Caja de velocidades ETG
16 7, 5Sistema de inyección de carburante
17 7, 5Sistema "Acceso y arranque manos libres"
18 ** 7, 5Batería
19 25Sistema de inyección de carburante - Grupo motoventilador
20 30Motor de arranque
21 7, 5Bloqueo de la dirección
22 25Luces delanteras
23 7, 5Sistema de inyección de carburante
24 7, 5Sistema de inyección carburante - Motor de arranque - Caja de
velocidades ETG - Stop & Start
25 15Autorradio - Sistema "Acceso y arranque manos libres"
26 7, 5Cuadro de a bordo - Pantalla
