Page 171 of 256

169
B3_es_Chap10_verifications_ed01-2014

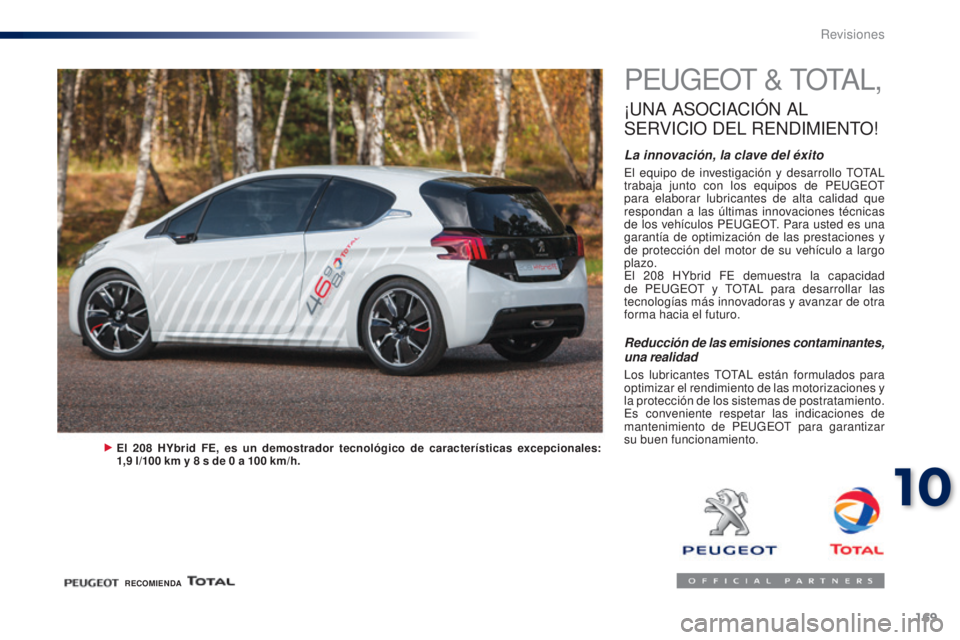

PEUGEOT & TOTAL,
¡UNA ASOCIACIóN AL
S
ERVICIO
DEL
RENDIMIENTO
!
La innovación, la clave del éxito
El equipo de investigación y desarrollo TOTAL
trabaja junto con los equipos de PEUGEOT
para elaborar lubricantes de alta calidad que
respondan a las últimas innovaciones técnicas
de los vehículos PEUGEOT. Para usted es una
garantía de optimización de las prestaciones y
de protección del motor de su vehículo a largo
plazo.
El 208
HYbrid FE demuestra la capacidad
de PEUGEOT y TOTAL para desarrollar las
tecnologías más innovadoras y avanzar de otra
forma hacia el futuro.
El 208 HYbrid FE, es un demostrador tecnológico de características excepcionales:
1 ,9 l/100 km y 8 s de 0 a 100 km/h.
Reducción de las emisiones contaminantes,
una realidad
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es conveniente respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar
su buen funcionamiento.
RECOMIENDA
10
Revisiones
Page 172 of 256

170
B3_es_Chap10_verifications_ed01-2014

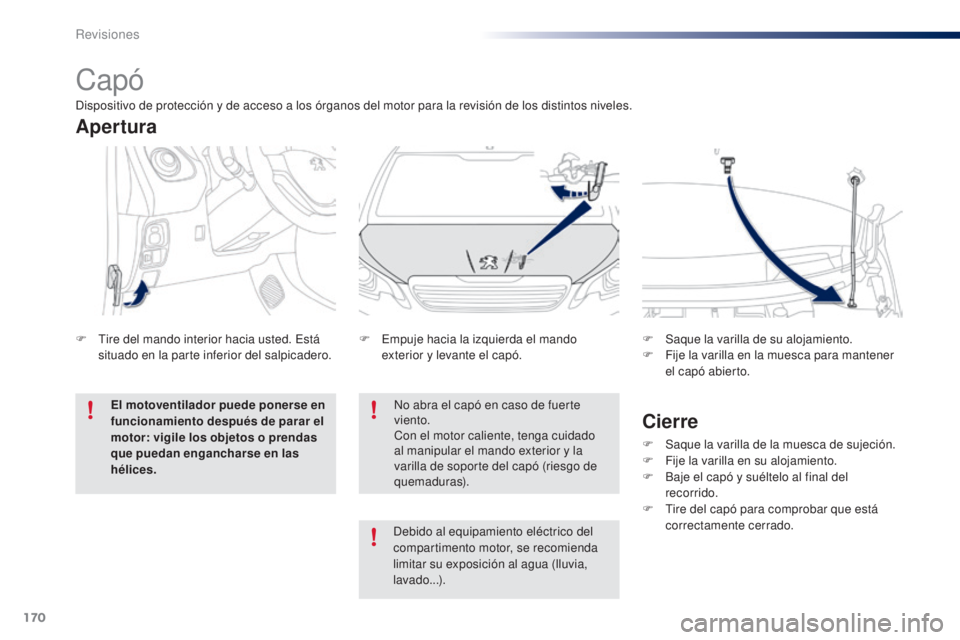

Capó
No abra el capó en caso de fuerte
viento.
Con el motor caliente, tenga cuidado
al manipular el mando exterior y la
varilla de soporte del capó (riesgo de
quemaduras).
F
E
mpuje hacia la izquierda el mando
exterior y levante el capó. F
S
aque la varilla de su alojamiento.
F
F
ije la varilla en la muesca para mantener
el capó abierto.
Apertura
F Tire del mando interior hacia usted. Está situado en la parte inferior del salpicadero.
El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
Cierre
F Saque la varilla de la muesca de sujeción.
F F ije la varilla en su alojamiento.
F
B
aje el capó y suéltelo al final del
recorrido.
F
T
ire del capó para comprobar que está
correctamente cerrado.
Dispositivo de protección y de acceso a los órganos del motor para la revisión de los distintos niveles.
Debido al equipamiento eléctrico del
compartimento motor, se recomienda
limitar su exposición al agua (lluvia,
lavado...).
Revisiones
Page 173 of 256

171
B3_es_Chap10_verifications_ed01-2014

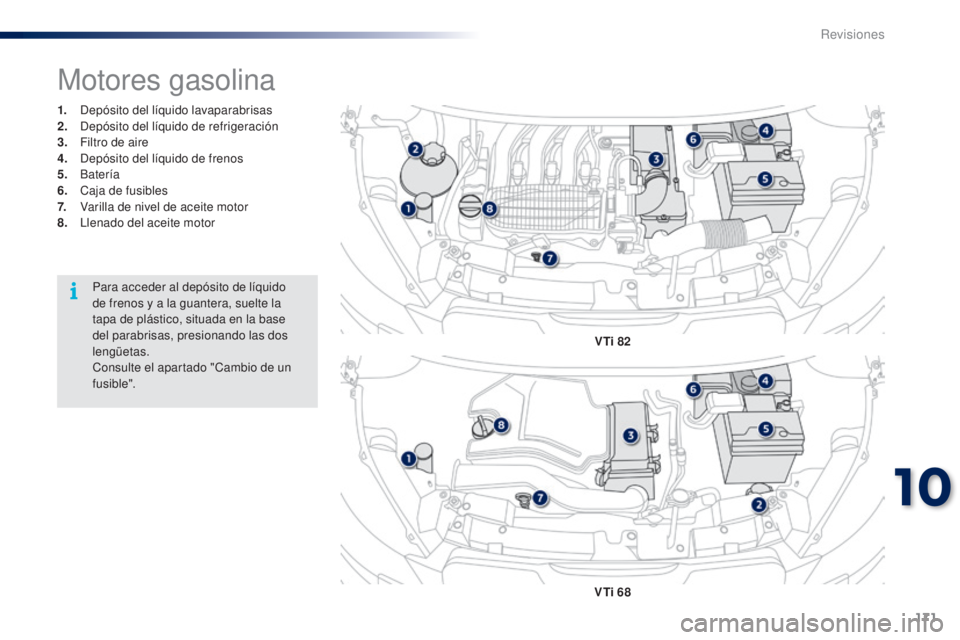

1. Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración
3.
F
iltro de aire
4.
D
epósito del líquido de frenos
5.
Batería
6.
C
aja de fusibles
7.
V
arilla de nivel de aceite motor
8.
L
lenado del aceite motor
Motores gasolina
VTi 82
VTi 68
Para acceder al depósito de líquido
de frenos y a la guantera, suelte la
tapa de plástico, situada en la base
del parabrisas, presionando las dos
lengüetas.
Consulte el apartado "Cambio de un
fusible".
10
Revisiones
Page 174 of 256

172
B3_es_Chap10_verifications_ed01-2014

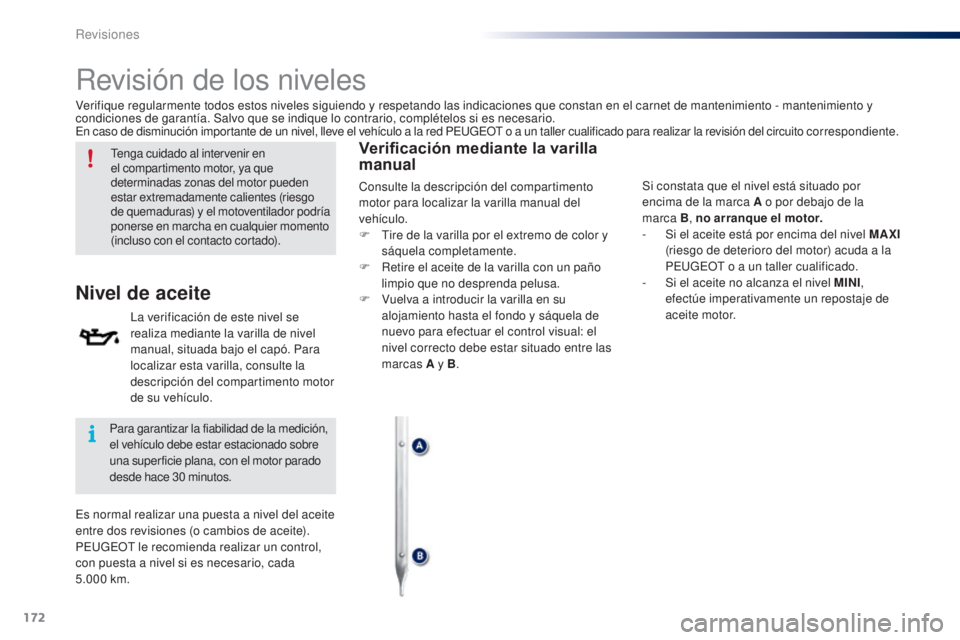

Revisión de los niveles
Tenga cuidado al intervenir en
el compartimento motor, ya que
determinadas zonas del motor pueden
estar extremadamente calientes (riesgo
de quemaduras) y el motoventilador podría
ponerse en marcha en cualquier momento
(incluso con el contacto cortado).
Nivel de aceite
La verificación de este nivel se
realiza mediante la varilla de nivel
manual, situada bajo el capó. Para
localizar esta varilla, consulte la
descripción del compartimento motor
de su vehículo.
Verificación mediante la varilla
manual
Verifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en el carnet de mantenimiento - mantenimiento y
condiciones de garantía. Salvo que se indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a la red PEUGEOT o a un taller cualificado para realizar la revisión del circuito c or respondiente.
Para garantizar la fiabilidad de la medición,
el vehículo debe estar estacionado sobre
una super ficie plana, con el motor parado
desde hace 30 minutos.
Es normal realizar una puesta a nivel del aceite
entre dos revisiones (o cambios de aceite).
PEUGEOT le recomienda realizar un control,
con puesta a nivel si es necesario, cada
5.000
km. Si constata que el nivel está situado por
encima de la marca A o por debajo de la
marca B
, no arranque el motor.
-
S
i el aceite está por encima del nivel MAXI
(riesgo de deterioro del motor) acuda a la
PEUGEOT o a un taller cualificado.
-
S
i el aceite no alcanza el nivel MINI
,
efectúe imperativamente un repostaje de
aceite motor.
Consulte la descripción del compartimento
motor para localizar la varilla manual del
vehículo.
F
T
ire de la varilla por el extremo de color y
sáquela completamente.
F
R
etire el aceite de la varilla con un paño
limpio que no desprenda pelusa.
F
V
uelva a introducir la varilla en su
alojamiento hasta el fondo y sáquela de
nuevo para efectuar el control visual: el
nivel correcto debe estar situado entre las
marcas A y B .
Revisiones
Page 175 of 256

173
B3_es_Chap10_verifications_ed01-2014
El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.
Nivel del líquido de frenos
Vaciado del circuito
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de garantía para
conocer la frecuencia con la que se debe
realizar esta operación.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.

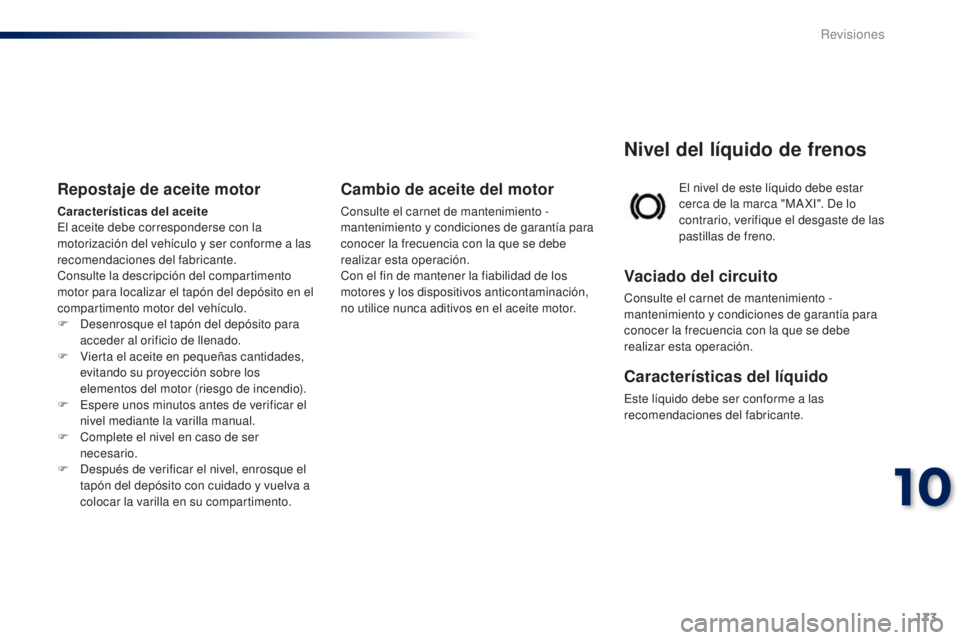

Repostaje de aceite motor
Características del aceite
El aceite debe corresponderse con la
motorización del vehículo y ser conforme a las
recomendaciones del fabricante.
Consulte la descripción del compartimento
motor para localizar el tapón del depósito en el
compartimento motor del vehículo.
F
D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F
V
ierta el aceite en pequeñas cantidades,
evitando su proyección sobre los
elementos del motor (riesgo de incendio).
F
E
spere unos minutos antes de verificar el
nivel mediante la varilla manual.
F
C
omplete el nivel en caso de ser
necesario.
F
D
espués de verificar el nivel, enrosque el
tapón del depósito con cuidado y vuelva a
colocar la varilla en su compartimento.
Cambio de aceite del motor
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de garantía para
conocer la frecuencia con la que se debe
realizar esta operación.
Con el fin de mantener la fiabilidad de los
motores y los dispositivos anticontaminación,
no utilice nunca aditivos en el aceite motor.
10
Revisiones

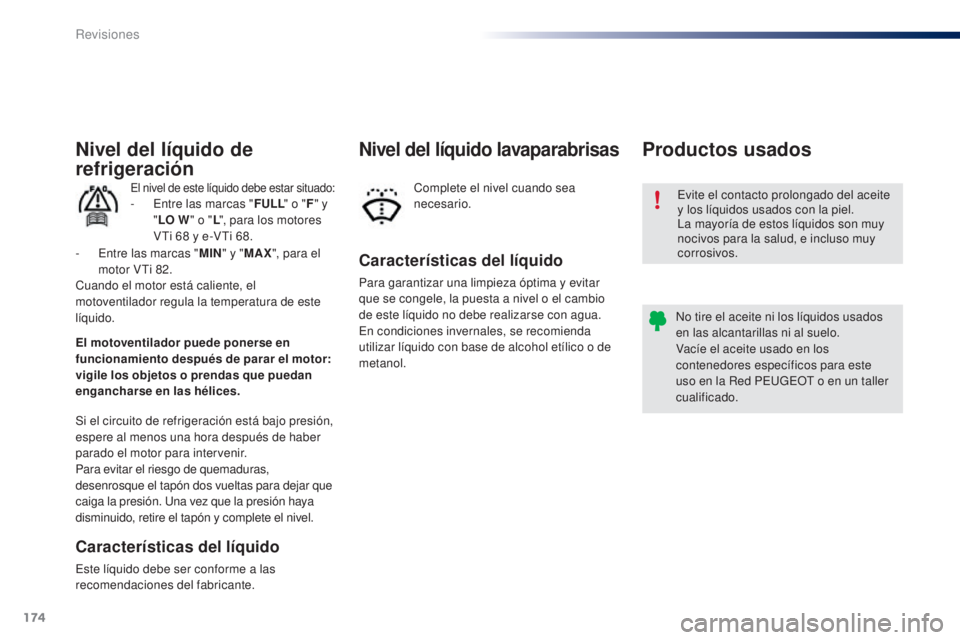

Page 176 of 256

174
B3_es_Chap10_verifications_ed01-2014
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy
nocivos para la salud, e incluso muy
corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red PEUGEOT o en un taller
cualificado.
Productos usados
Características del líquido
Para garantizar una limpieza óptima y evitar
que se congele, la puesta a nivel o el cambio
de este líquido no debe realizarse con agua.
En condiciones invernales, se recomienda
utilizar líquido con base de alcohol etílico o de
metanol.
Nivel del líquido lavaparabrisas
Complete el nivel cuando sea
necesario.
Nivel del líquido de
refrigeración
El nivel de este líquido debe estar situado:- Entre las marcas " FULL" o "F" y
" LO W " o "L", para los motores
VTi 68
y e-VTi 68.
Si el circuito de refrigeración está bajo presión,
espere al menos una hora después de haber
parado el motor para intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón dos vueltas para dejar que
caiga la presión. Una vez que la presión haya
disminuido, retire el tapón y complete el nivel.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante. El motoventilador puede ponerse en
funcionamiento después de parar el motor:
vigile los objetos o prendas que puedan
engancharse en las hélices. -
E
ntre las marcas "
MIN" y "MAX ", para el
motor VTi 82.
Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.
Revisiones
Page 177 of 256

175
B3_es_Chap10_verifications_ed01-2014

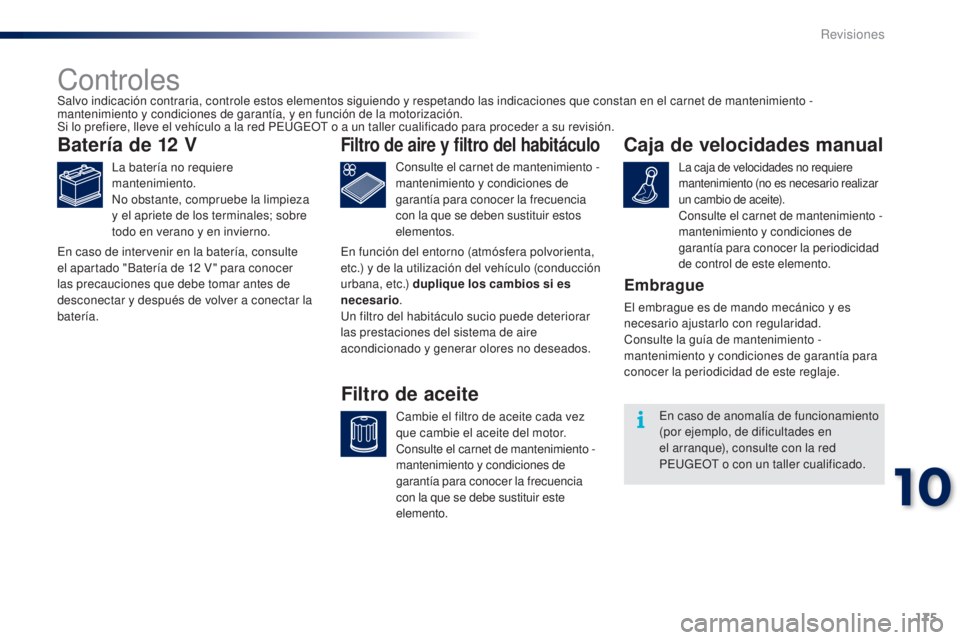

Controles
Batería de 12 V
La batería no requiere
mantenimiento.
No obstante, compruebe la limpieza
y el apriete de los terminales; sobre
todo en verano y en invierno.Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la frecuencia
con la que se deben sustituir estos
elementos.
Filtro de aire y filtro del habitáculo
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la frecuencia
con la que se debe sustituir este
elemento.
Filtro de aceite
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en el carnet de mantenimiento -
mantenimiento y condiciones de garantía, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a su revisión.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
En caso de intervenir en la batería, consulte
el apartado "Batería de 12
V " para conocer
las precauciones que debe tomar antes de
desconectar y después de volver a conectar la
batería.
Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario realizar
un cambio de aceite).
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la periodicidad
de control de este elemento.
Embrague
El embrague es de mando mecánico y es
necesario ajustarlo con regularidad.
Consulte la guía de mantenimiento -
mantenimiento y condiciones de garantía para
conocer la periodicidad de este reglaje.
En caso de anomalía de funcionamiento
(por ejemplo, de dificultades en
el arranque), consulte con la red
PEUGEOT o con un taller cualificado.
10
Revisiones
Page 178 of 256

176
B3_es_Chap10_verifications_ed01-2014
Caja de velocidades ETG
La caja de velocidades ETG no
requiere mantenimiento (no es
necesario realizar un cambio de aceite).
Consulte la guía de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la frecuencia
con la que se debe controlar este
elemento.
El desgaste de los frenos
depende del estilo de conducción,
especialmente en los vehículos
utilizados en ciudad y para recorridos
Pastillas de freno
Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red PEUGEOT o con un taller
cualificado.
Grado de desgaste de los
discos de frenoUtilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, PEUGEOT
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia de
este sistema, es necesario efectuar un
reglaje, incluso entre dos revisiones.
El control de este sistema debe efectuarse en
la red PEUGEOT o en un taller cualificado.
cortos. Posiblemente sea necesario controlar
el estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Revisiones
Page 179 of 256

177

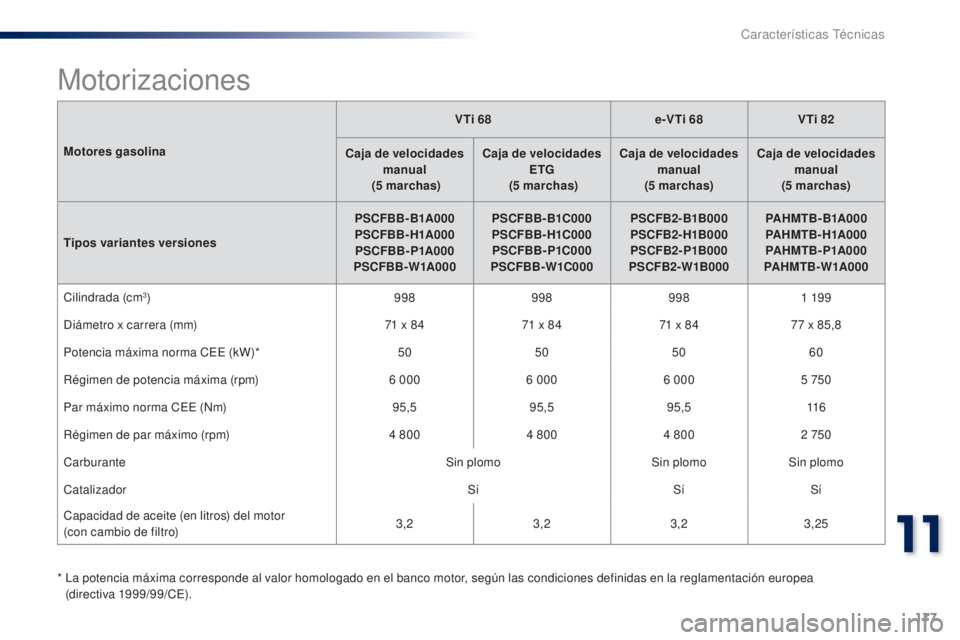

Motores gasolinaVTi 68
e-VTi 68VTi 82
Caja de velocidades manual
(5
marchas)Caja de velocidades
ETG
(5
marchas)Caja de velocidades
manual
(5
marchas)Caja de velocidades
manual
(5
marchas)
Tipos variantes versiones PSCFBB - B1A000
P
SCFBB-H1A000
P
SCFBB-P1A000
P
SCFBB-W1A000PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Cilindrada (cm
3) 9989989981 19 9
Diámetro x carrera (mm) 71
x 8471
x 8471
x 8477
x 85,8
Potencia máxima norma CEE (kW)* 50505060
Régimen de potencia máxima (rpm) 6
0006
0006
0005
750
Par máximo norma CEE (Nm) 95,595,595,5 11 6
Régimen de par máximo (rpm) 4
8004
8004
8002
750
Carburante Sin plomoSin plomoSin plomo
Catalizador SíSíSí
Capacidad de aceite (en litros) del motor
(con cambio de filtro) 3,2
3,23,23,25
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(directiva 1999/99/CE).
Motorizaciones
11
Características Técnicas
Page 180 of 256

178

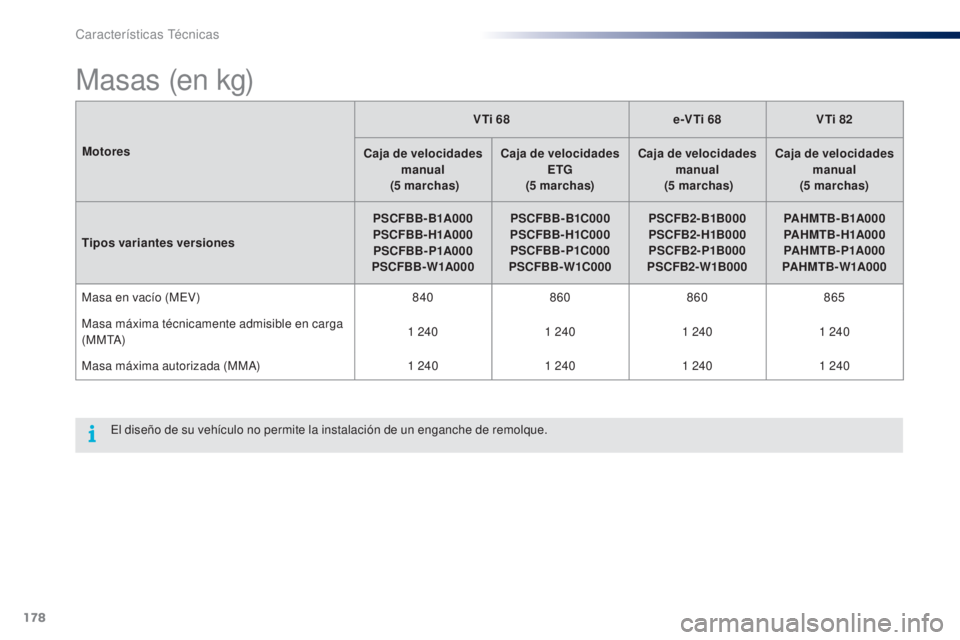

MotoresVTi 68
e-VTi 68VTi 82
Caja de velocidades manual
(5
marchas)Caja de velocidades
ETG
(5
marchas)Caja de velocidades
manual
(5
marchas)Caja de velocidades
manual
(5
marchas)
Tipos variantes versiones PSCFBB - B1A000
PSCFBB-H1A000 PSCFBB-P1A000
PSCFBB-W1A000 PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Masa en vacío (MEV) 840860 860 865
Masa máxima técnicamente admisible en carga
( M M TA) 1
2401
2401
2401
240
Masa máxima autorizada (MMA) 1
2401
2401
2401
240
Masas (en kg)
El diseño de su vehículo no permite la instalación de un enganche de remolque.
Características Técnicas
