149

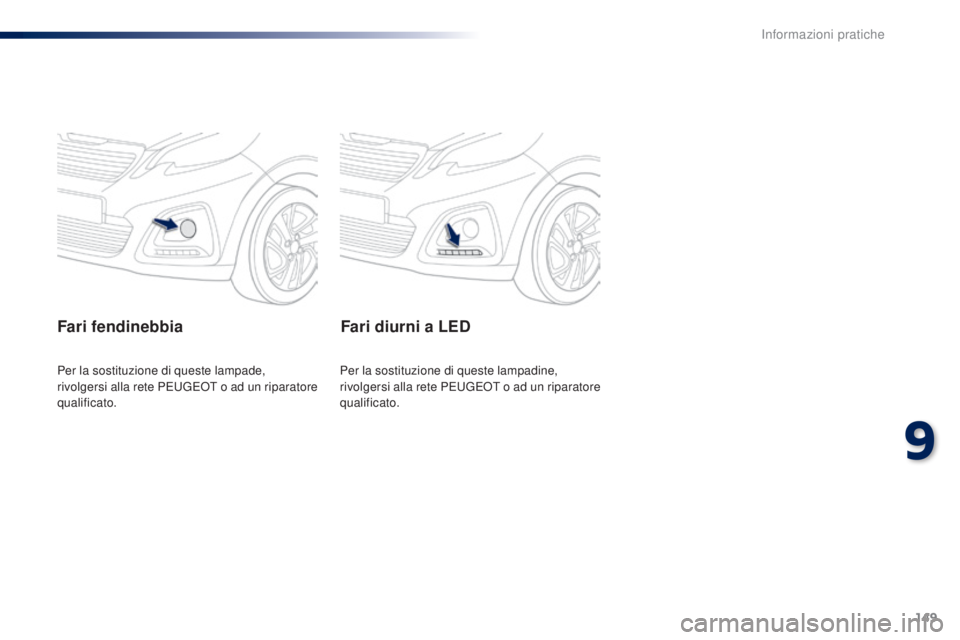

Fari diurni a LED
Per la sostituzione di queste lampadine,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Fari fendinebbia
9
Informazioni pratiche

150
1. Luci di stop (P21/5W)
2. Luci di posizione (P21/5W)
3.
I

ndicatori di direzione (PY21W)
4.
F

analino di retromarcia (P21W), lato
destro


F
analino fendinebbia (P21W), lato
sinistro

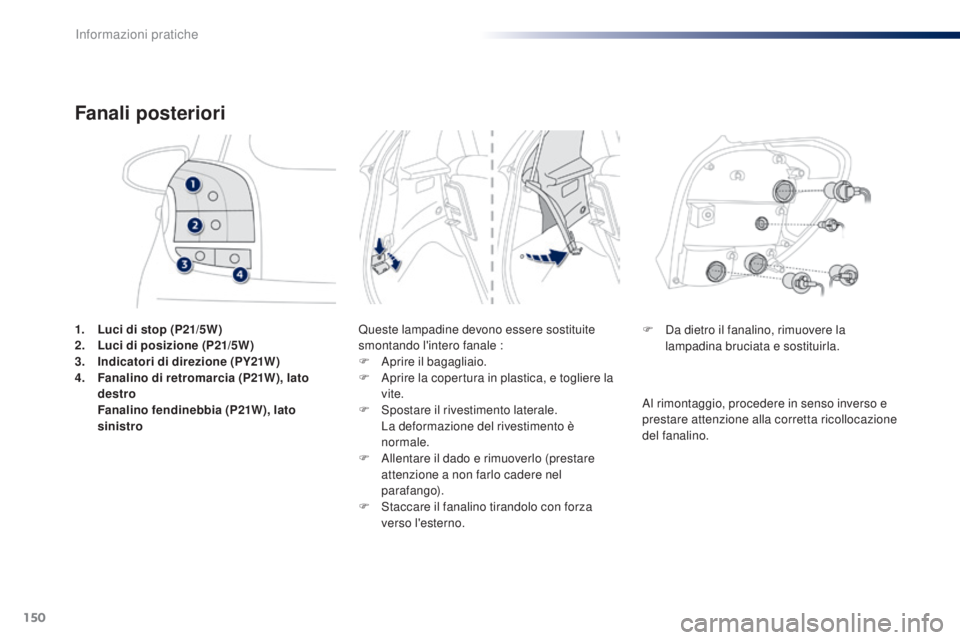

Fanali posteriori
Queste lampadine devono essere sostituite
smontando l'intero fanale :
F

A
prire il bagagliaio.
F

A
prire la copertura in plastica, e togliere la
vite.
F

S
postare il rivestimento laterale.
L

a deformazione del rivestimento è
normale.
F

A
llentare il dado e rimuoverlo (prestare
attenzione a non farlo cadere nel
parafango).
F

S
taccare il fanalino tirandolo con forza
verso l'esterno. F
D a dietro il fanalino, rimuovere la
lampadina bruciata e sostituirla.
Al rimontaggio, procedere in senso inverso e
prestare attenzione alla corretta ricollocazione
del fanalino.
Informazioni pratiche

151

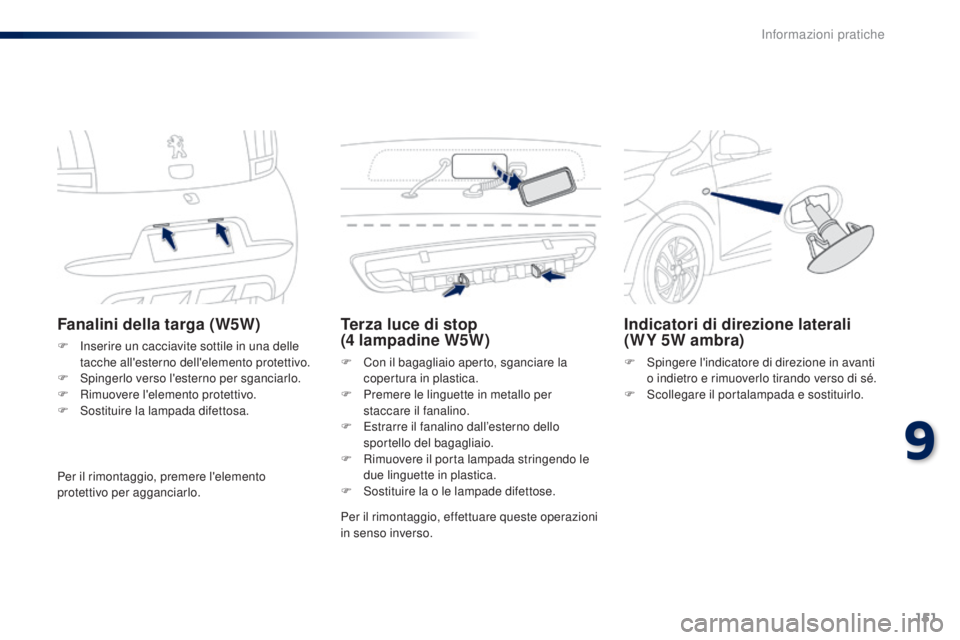

Fanalini della targa (W5W)
F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.
F

S
pingerlo verso l'esterno per sganciarlo.
F

R
imuovere l'elemento protettivo.
F

S
ostituire la lampada difettosa.
Terza luce di stop
(4 lampadine W5W)
F Con il bagagliaio aperto, sganciare la
copertura in plastica.
F

P
remere le linguette in metallo per
staccare il fanalino.
F

E
strarre il fanalino dall’esterno dello
sportello del bagagliaio.
F

R
imuovere il porta lampada stringendo le
due linguette in plastica.
F

S
ostituire la o le lampade difettose.
Indicatori di direzione laterali
(WY 5W ambra)
F Spingere l'indicatore di direzione in avanti o indietro e rimuoverlo tirando verso di sé.
F

S
collegare il portalampada e sostituirlo.
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. Per il rimontaggio, effettuare queste operazioni
in senso inverso.
9
Informazioni pratiche

152

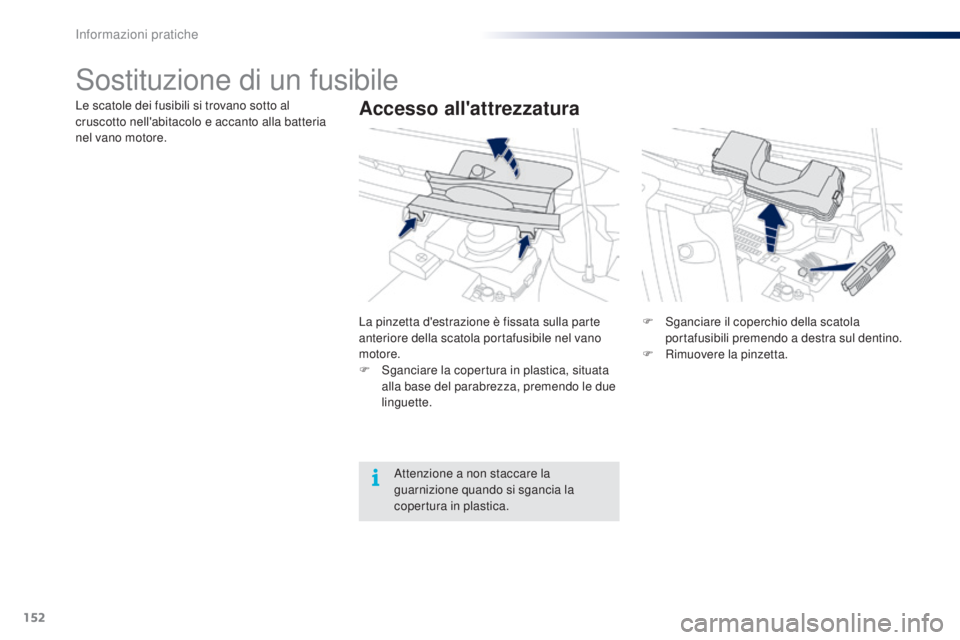

Sostituzione di un fusibile
Accesso all'attrezzaturaLe scatole dei fusibili si trovano sotto al
cruscotto nell'abitacolo e accanto alla batteria
nel vano motore.La pinzetta d'estrazione è fissata sulla parte
anteriore della scatola portafusibile nel vano
motore.
F

S
ganciare la copertura in plastica, situata
alla base del parabrezza, premendo le due
linguette. F

S
ganciare il coperchio della scatola
portafusibili premendo a destra sul dentino.
F

R
imuovere la pinzetta.
Attenzione a non staccare la
guarnizione quando si sgancia la
copertura in plastica.
Informazioni pratiche

153
Prima di sostituire un fusibile, è necessario :
F c onoscere la causa dell'anomalia e porvi
rimedio,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

l
ocalizzare il fusibile difettoso mediante
le tabelle d'attribuzione e gli schemi
presentati nelle pagine seguenti.

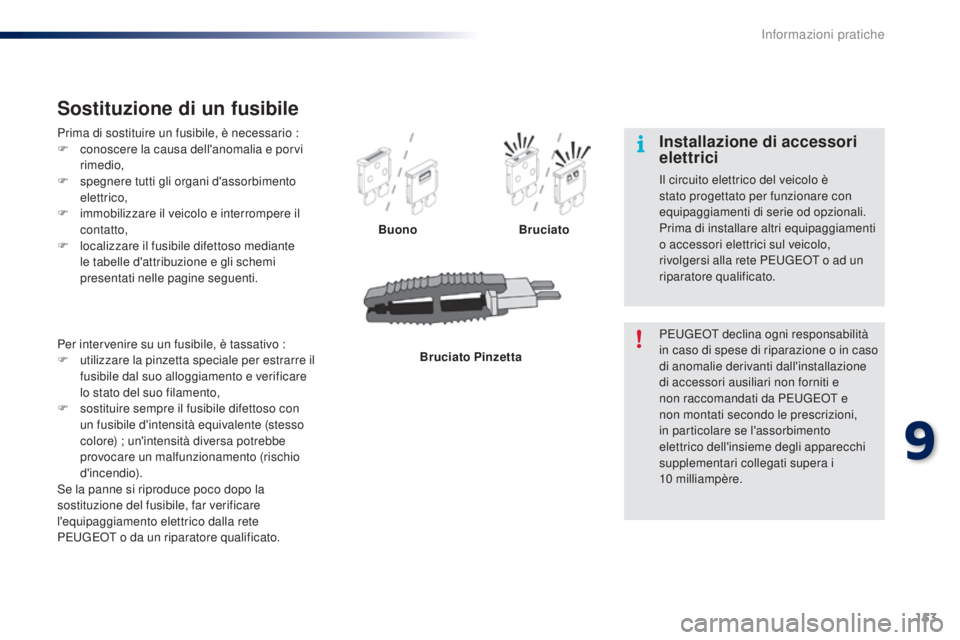

Sostituzione di un fusibile
Buono Bruciato
Bruciato Pinzetta
Per intervenire su un fusibile, è tassativo :
F

u

tilizzare la pinzetta speciale per estrarre il
fusibile dal suo alloggiamento e verificare
lo stato del suo filamento,
F

s

ostituire sempre il fusibile difettoso con
un fusibile d'intensità equivalente (stesso
colore) ; un'intensità diversa potrebbe
provocare un malfunzionamento (rischio
d'incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato. PEUGEOT declina ogni responsabilità
in caso di spese di riparazione o in caso
di anomalie derivanti dall'installazione
di accessori ausiliari non forniti e
non raccomandati da PEUGEOT e
non montati secondo le prescrizioni,
in particolare se l'assorbimento
elettrico dell'insieme degli apparecchi
supplementari collegati supera i
10


milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
stato progettato per funzionare con
equipaggiamenti di serie od opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
9
Informazioni pratiche

154

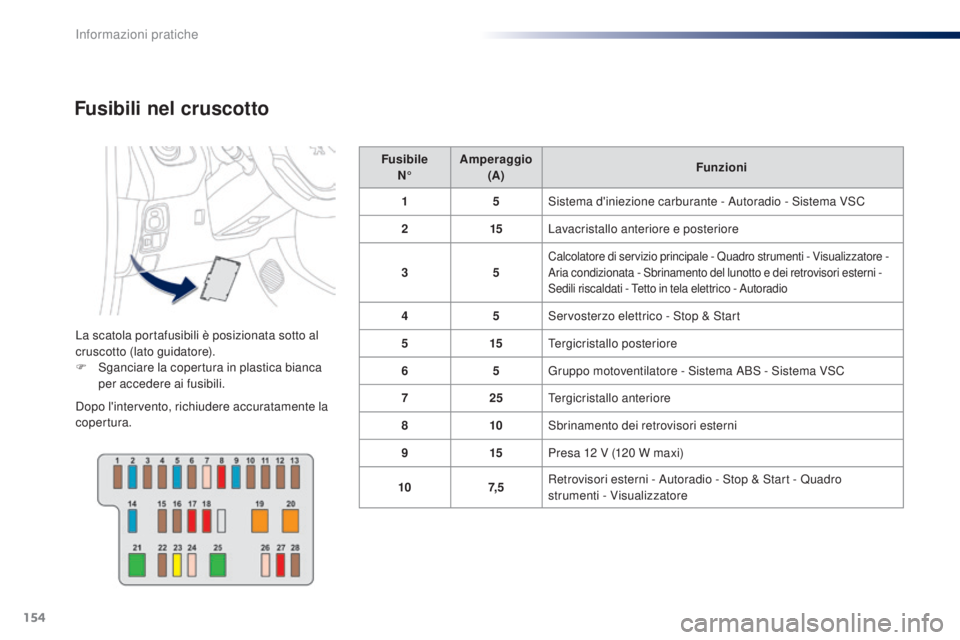

Fusibili nel cruscotto
La scatola portafusibili è posizionata sotto al
cruscotto (lato guidatore).
F
S
ganciare la copertura in plastica bianca
per accedere ai fusibili.
Dopo l'intervento, richiudere accuratamente la
copertura. Fusibile
N° Amperaggio

(A) Funzioni
1 5Sistema d'iniezione carburante - Autoradio - Sistema VSC
2 15Lavacristallo anteriore e posteriore
3 5
Calcolatore di servizio principale - Quadro strumenti - Visualizzatore -
Aria condizionata - Sbrinamento del lunotto e dei retrovisori esterni -
Sedili riscaldati - Tetto in tela elettrico - Autoradio
4 5Servosterzo elettrico - Stop & Start
5 15Tergicristallo posteriore
6 5Gruppo motoventilatore - Sistema ABS - Sistema VSC
7 25Tergicristallo anteriore
8 10Sbrinamento dei retrovisori esterni
9 15Presa 12
V (120 W maxi)
10 7, 5Retrovisori esterni - Autoradio - Stop & Start - Quadro
strumenti - Visualizzatore
Informazioni pratiche

155

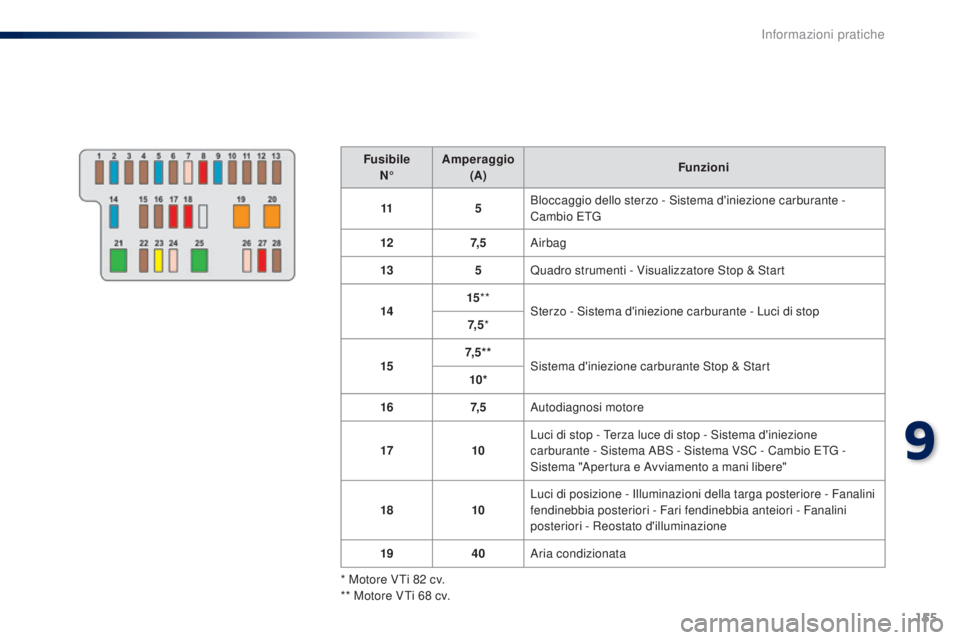

FusibileN° Amperaggio

(A) Funzioni
11 5Bloccaggio dello sterzo - Sistema d'iniezione carburante -
Cambio ETG
12 7, 5Airbag
13 5Quadro strumenti - Visualizzatore Stop & Start
14 15
**
Sterzo - Sistema d'iniezione carburante - Luci di stop
7, 5 *
15 7, 5 * *
Sistema d'iniezione carburante Stop & Start
10*
16 7, 5Autodiagnosi motore
17 10Luci di stop - Terza luce di stop - Sistema d'iniezione
carburante - Sistema ABS - Sistema VSC - Cambio ETG -
Sistema "Apertura e Avviamento a mani libere"
18 10Luci di posizione - Illuminazioni della targa posteriore - Fanalini
fendinebbia posteriori - Fari fendinebbia anteiori - Fanalini
posteriori - Reostato d'illuminazione
19 40Aria condizionata
* Motore VTi 82
cv.
** Motore VTi 68
cv.
9
Informazioni pratiche

156

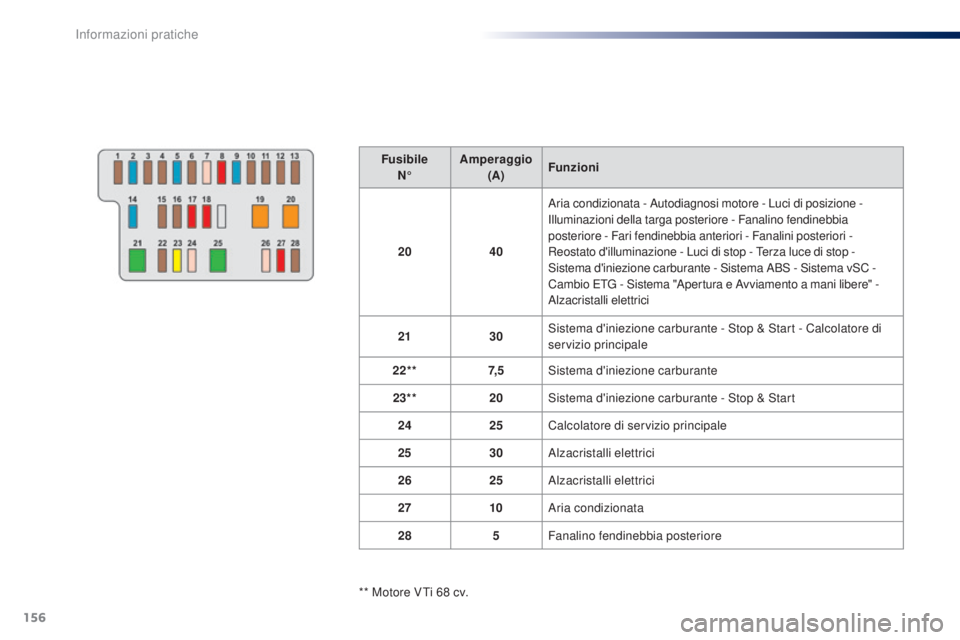

FusibileN° Amperaggio

(A) Funzioni
20 40Aria condizionata - Autodiagnosi motore - Luci di posizione -

Illuminazioni della targa posteriore - Fanalino fendinebbia
posteriore - Fari fendinebbia anteriori - Fanalini posteriori -
Reostato d'illuminazione - Luci di stop - Terza luce di stop -
Sistema d'iniezione carburante - Sistema ABS - Sistema vSC -
Cambio ETG - Sistema "Apertura e Avviamento a mani libere" -
Alzacristalli elettrici
21 30Sistema d'iniezione carburante - Stop & Start - Calcolatore di
servizio principale
22** 7, 5Sistema d'iniezione carburante
23** 20Sistema d'iniezione carburante - Stop & Start
24 25Calcolatore di servizio principale
25 30Alzacristalli elettrici
26 25Alzacristalli elettrici
27 10Aria condizionata
28 5Fanalino fendinebbia posteriore
** Motore VTi 68
cv.
Informazioni pratiche

157
FusibileN° Amperaggio

(A) Funzioni
1 10Faro anabbagliante destro
2 10 Faro anabbagliante sinistro - Regolazione dei fari
3 7, 5Faro abbagliante destro
4 7, 5Faro abbagliante sinistro - Quadro strumenti - Visualizzatore
5 * 15Sistema d'iniezione carburante
6 * 7, 5Sistema d'iniezione carburante
7 * 15Sistema d'iniezione carburante
8 * 7, 5Gruppo motoventilatore
9 7, 5Aria condizionata
10 ** 7, 5Sistema d'iniezione carburante - Luci di stop - Terza luce di
stop
11 5Plafoniera - Illuminazione del bagagliaio
12 10
Indicatori di direzione - Segnale d'emergenza - Quadro strumenti - Visualizzatore

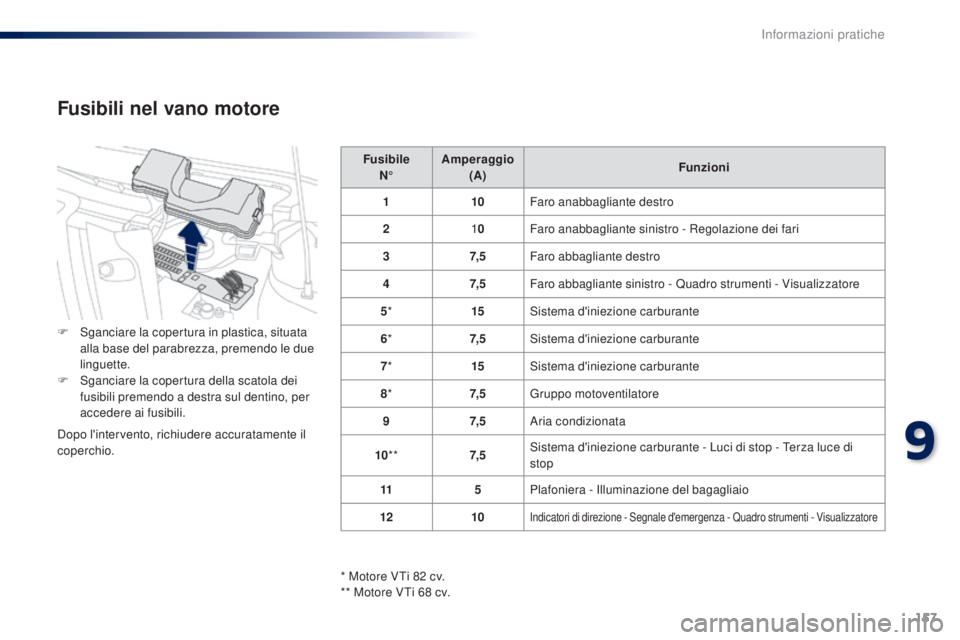

Fusibili nel vano motore
F Sganciare la copertura in plastica, situata
alla base del parabrezza, premendo le due
linguette.
F

S
ganciare la copertura della scatola dei
fusibili premendo a destra sul dentino, per
accedere ai fusibili.
Dopo l'intervento, richiudere accuratamente il
coperchio.
* Motore VTi 82
cv.
** Motore VTi 68
cv.
9
Informazioni pratiche

158

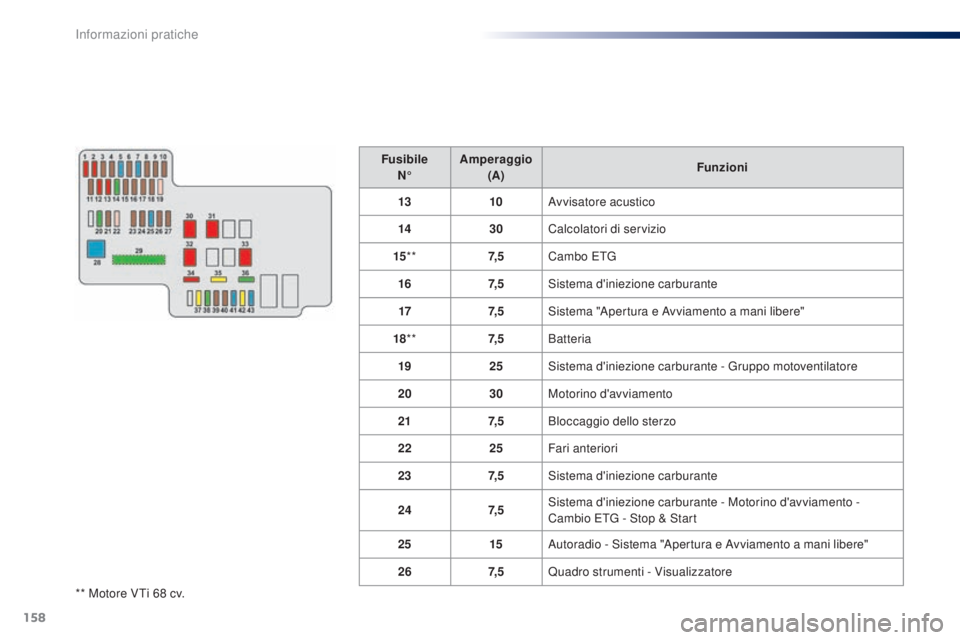

** Motore VTi 68 cv.F usibile
N° Amperaggio

(A) Funzioni
13 10Avvisatore acustico
14 30Calcolatori di servizio
15 ** 7, 5Cambo ETG
16 7, 5Sistema d'iniezione carburante
17 7, 5Sistema "Apertura e Avviamento a mani libere"
18 ** 7, 5Batteria
19 25Sistema d'iniezione carburante - Gruppo motoventilatore
20 30Motorino d'avviamento
21 7,5 Bloccaggio dello sterzo
22 25Fari anteriori
23 7, 5Sistema d'iniezione carburante
24 7, 5Sistema d'iniezione carburante - Motorino d'avviamento -
Cambio ETG - Stop & Start
25 15Autoradio - Sistema "Apertura e Avviamento a mani libere"
26 7, 5Quadro strumenti - Visualizzatore
