PEUGEOT 108 2016 Upute Za Rukovanje (in Croatian)

129
108_hr_Chap06_securite_ed01-2016

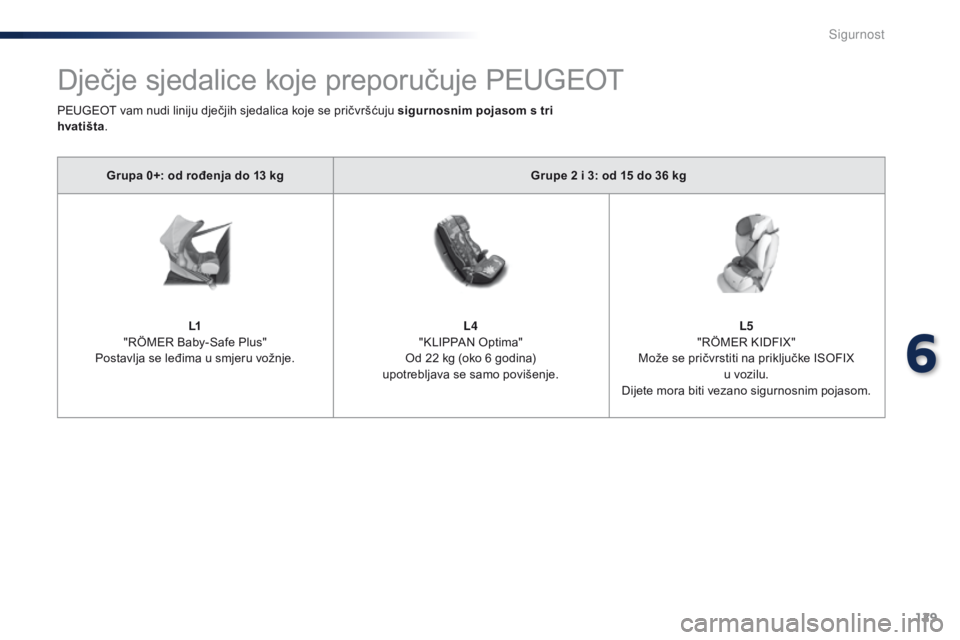

Dječje sjedalice koje preporučuje PEUGEOT
Grupa 0+: od rođenja do 13 kgGrupe 2 i 3: od 15 do 36 kg
L1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje. L4

"KLIPPAN Optima"
Od 22 kg (oko 6 godina)
upotrebljava se samo povišenje. L5

"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete mora biti vezano sigurnosnim pojasom.
PEUGEOT vam nudi liniju dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri
hvatišta
.
6
Sigurnost

130
108_hr_Chap06_securite_ed01-2016
Postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim
pojasom
U skladu s europskim propisima, u ovoj tablici daje se pregled mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom i koje
su homologirane kao univerzalne (a), razvrstanih po težini djeteta i po mjestima u vozilu.
Težina djeteta / približna dob
Mjesto Do 13
kg
Grupe 0
(b) i 0+
Do oko 1
godineOd 9
do 18 kg
Grupa 1
Od 1
do oko 3 godineOd 15
do 25 kg
Grupa 2
Od 3
do oko 6 godinaOd 22
do 36 kg
Grupa 3
Od 6
do oko 10 godina
Sjedalo suvozača (c) (e) U (R)* U (R)* U (R)* U (R)*
Stražnja sjedala (d) UUUU
*

P
rednje sjedalo:
-

Z
a postavljanje dječje sjedalice s bazom: ako ima dodirivanja s naslonom prilikom pričvršćenja dječje sjedalice na bazu, podesite naslon tako da
više ne bude dodirivanja.
-

Z
a postavljanje dječje sjedalice licem u smjeru vožnje: ako postoji razmak između dječje sjedalice i naslona, podesite naslon tako da dječja
sjedalica i naslon budu u kontaktu. Ako je povratni dio remena ispred vodilice remena na dječjoj sjedalici, primaknite prednje sjedalo.
-

Z
a postavljanje povišenja: ako je položaj djeteta previše vertikalan, podesite naslon tako da položaj djeteta bude komforniji. Ako je povratni dio
remena ispred vodilice remena na dječjoj sjedalici, primaknite prednje sjedalo.
Sigurnost

131
108_hr_Chap06_securite_ed01-2016

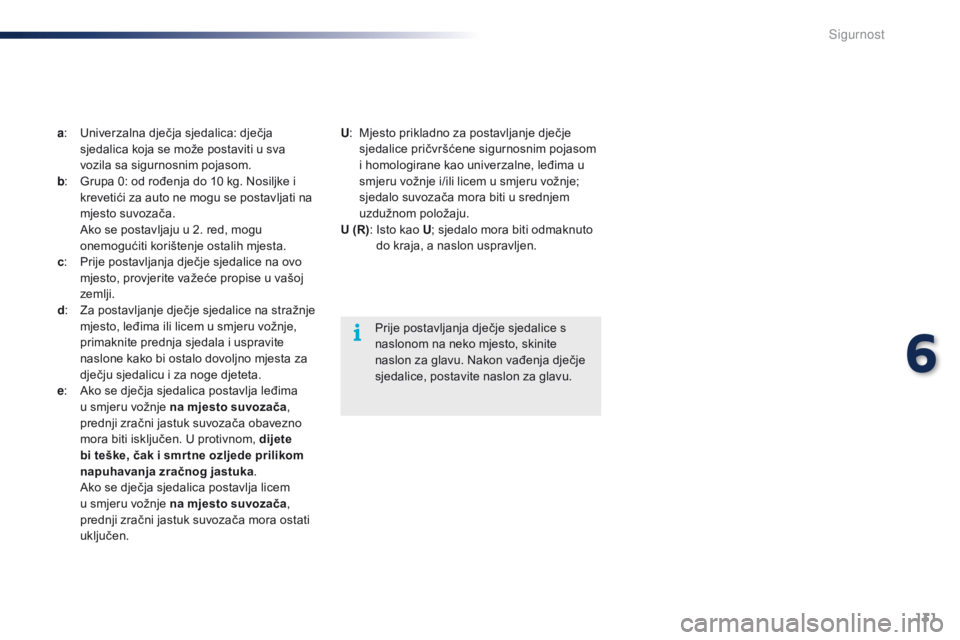

a: Univerzalna dječja sjedalica: dječja sjedalica koja se može postaviti u sva
vozila sa sigurnosnim pojasom.
b :

G
rupa 0: od rođenja do 10 kg. Nosiljke i
krevetići za auto ne mogu se postavljati na
mjesto suvozača.
A

ko se postavljaju u 2. red, mogu
onemogućiti korištenje ostalih mjesta.
c :

P
rije postavljanja dječje sjedalice na ovo
mjesto, provjerite važeće propise u vašoj
zemlji.
d :

Z
a postavljanje dječje sjedalice na stražnje
mjesto, leđima ili licem u smjeru vožnje,
primaknite prednja sjedala i uspravite
naslone kako bi ostalo dovoljno mjesta za
dječju sjedalicu i za noge djeteta.
e :

A
ko se dječja sjedalica postavlja leđima
u smjeru vožnje na mjesto suvozača ,
prednji zračni jastuk suvozača obavezno
mora biti isključen. U protivnom, dijete
bi teške, čak i smr tne ozljede prilikom
napuhavanja zračnog jastuka .
A

ko se dječja sjedalica postavlja licem
u smjeru vožnje na mjesto suvozača ,
prednji zračni jastuk suvozača mora ostati
uključen. Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite
naslon za glavu. Nakon vađenja dječje
sjedalice, postavite naslon za glavu.
U
: M jesto prikladno za postavljanje dječje
sjedalice pričvršćene sigurnosnim pojasom
i homologirane kao univerzalne, leđima u
smjeru vožnje i/ili licem u smjeru vožnje;
sjedalo suvozača mora biti u srednjem
uzdužnom položaju.
U (R) :

I
sto kao U; sjedalo mora biti odmaknuto
do kraja, a naslon uspravljen.
6
Sigurnost

132
108_hr_Chap06_securite_ed01-2016
Vaše je vozilo homologirano prema novijim
propisima ISOFIX.
Sjedala u vozilu opremljena su propisanim
priključcima ISOFIX.

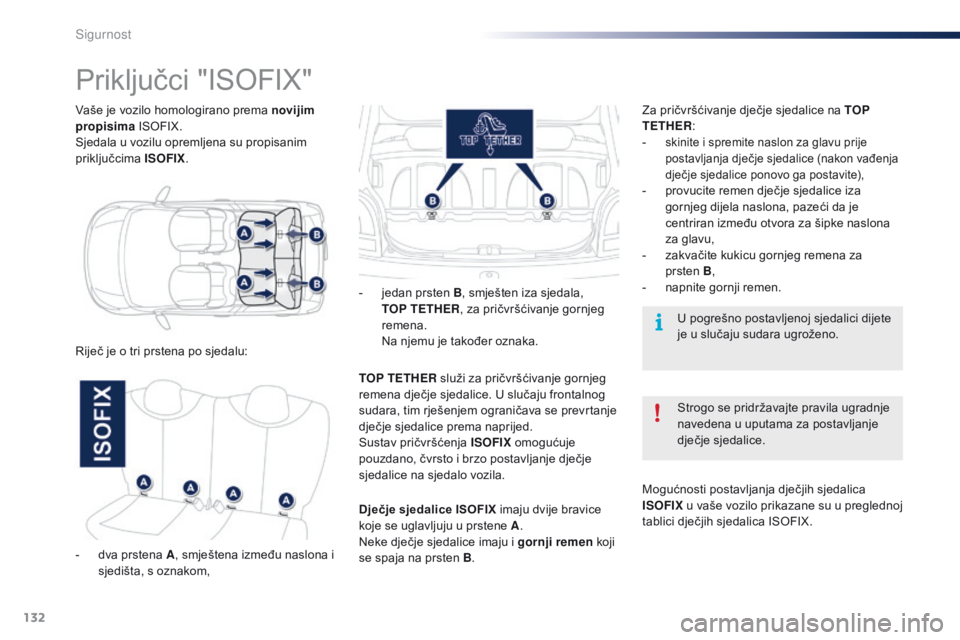

Priključci "ISOFIX"
Riječ je o tri prstena po sjedalu: -
j
edan prsten B, smješten iza sjedala,
TOP TETHER , za pričvršćivanje gornjeg
remena. N a njemu je također oznaka.
TOP TETHER služi za pričvršćivanje gornjeg
remena dječje sjedalice. U slučaju frontalnog
sudara, tim rješenjem ograničava se prevrtanje
dječje sjedalice prema naprijed.
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila. Strogo se pridržavajte pravila ugradnje
navedena u uputama za postavljanje
dječje sjedalice. U pogrešno postavljenoj sjedalici dijete
je u slučaju sudara ugroženo.
Dječje sjedalice ISOFIX imaju dvije bravice
koje se uglavljuju u prstene A .
Neke dječje sjedalice imaju i gornji remen koji
se spaja na prsten B . Za pričvršćivanje dječje sjedalice na TOP
TETHER
:
-
skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (nakon vađenja
dječje sjedalice ponovo ga postavite),
- provucite remen dječje sjedalice iza
gornjeg dijela naslona, pazeći da je
centriran između otvora za šipke naslona
za glavu,
-

z
akvačite kukicu gornjeg remena za
prsten
B,
-

n
apnite gornji remen.
Mogućnosti postavljanja dječjih sjedalica
ISOFIX u vaše vozilo prikazane su u preglednoj
tablici dječjih sjedalica ISOFIX.
-

d

va prstena A , smještena između naslona i
sjedišta, s oznakom,
Sigurnost

133
108_hr_Chap06_securite_ed01-2016

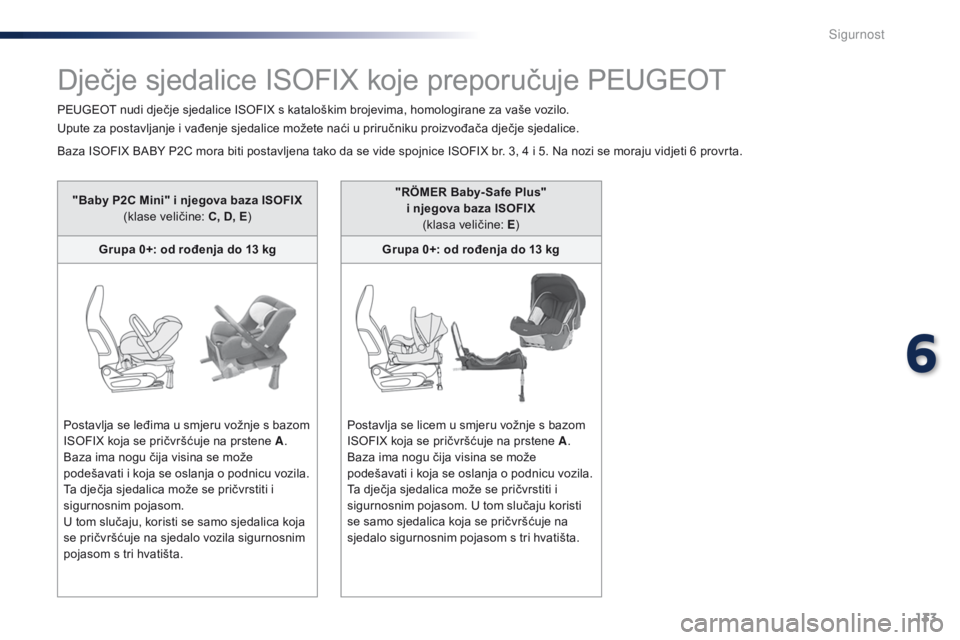

"Baby P2C Mini" i njegova baza ISOFIX(klase veličine: C, D, E )
Grupa 0+: od rođenja do 13 kg
Postavlja se leđima u smjeru vožnje s bazom
ISOFIX koja se pričvršćuje na prstene A .
Baza ima nogu čija visina se može
podešavati i koja se oslanja o podnicu vozila.
Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom.
U tom slučaju, koristi se samo sjedalica koja
se pričvršćuje na sjedalo vozila sigurnosnim
pojasom s tri hvatišta.
Dječje sjedalice ISOFIX koje preporučuje PEUGEOT
PEUGEOT nudi dječje sjedalice ISOFIX s kataloškim brojevima, homologirane za vaše vozilo.
Upute za postavljanje i vađenje sjedalice možete naći u priručniku proizvođača dječje sjedalice.
Baza ISOFIX BABY P2C mora biti postavljena tako da se vide spojnice ISOFIX br. 3, 4
i 5. Na nozi se moraju vidjeti 6 provrta.
"RÖMER Baby- Safe Plus" i njegova baza ISOFIX (klasa veličine: E )
Grupa 0+: od rođenja do 13 kg
Postavlja se licem u smjeru vožnje s bazom
ISOFIX koja se pričvršćuje na prstene A .
Baza ima nogu čija visina se može
podešavati i koja se oslanja o podnicu vozila.
Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi
se samo sjedalica koja se pričvršćuje na
sjedalo sigurnosnim pojasom s tri hvatišta.
6
Sigurnost

134
108_hr_Chap06_securite_ed01-2016
"Baby P2C Midi" i njegova baza ISOFIX
(klase veličine: D, C, A, B, B1 )
Grupa 1: od 9 do 18 kg
Postavlja se leđima u smjeru vožnje s bazom
ISOFIX koja se pričvršćuje na prstene A .
Baza ima nogu čija visina se može
podešavati i koja se oslanja o podnicu vozila.
Ta dječja sjedalica može se postaviti i licem
u smjeru vožnje.
Ta dječja sjedalica ne može se pričvrstiti
sigurnosnim pojasom.
Preporučuje se postavljanje dječje sjedalice
leđima u smjeru vožnje do treće godine. "RÖMER Duo Plus ISOFIX"
(klasa veličine B1 )
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A , kao i na
prsten
B, TOP TETHER, pomoću gornjeg
remena.
3 položaja nagiba kućišta: sjedeći, poluležeći
i ležeći.
Preporučuje se korištenje ležećeg položaja.
Ova dječja sjedalica može se postavljati i
na mjesta bez priključaka ISOFIX. U tom
slučaju, ona obavezno mora biti vezana za
sjedalo sigurnosnim pojasom s tri hvatišta.
Namjestite prednje sjedalo tako da noge
djeteta ne dodiruju naslon.
Sigurnost

135
108_hr_Chap06_securite_ed01-2016
Pregled mogućnosti postavljanja dječjih sjedalica
ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala s priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine označena slovima A do G navedena je na dječjoj sjedalici uz logotip
ISOFIX.
IUF:

M
jesto prikladno za postavljanje
univerzalne dječje sjedalice Isofix licem u
smjeru vožnje, s gornjim remenom.
IL- SU :

M
jesto prikladno za postavljanje
poluuniverzalne dječje sjedalice ISOFIX:
-

l
eđima u smjeru vožnje, ako je opremljena
gornjim remenom ili nogom
-

l
icem u smjeru vožnje, ako je opremljena
nogom
-

n
osiljka, ako je opremljena gornjim
remenom ili nogom. Težina djeteta / približna dob
Do 10
kg
(grupa 0)
Do oko 6
mjeseciDo 10
kg (grupa 0)
Do 13
kg (grupa 0+)
Do oko 1
godineOd 9
do 18 kg (grupa 1)
Od 1
do oko 3 godine
Tip dječje sjedalice ISOFIX Nosiljka"leđa u smjeru vožnje"
"leđa u smjeru vožnje""lice u smjeru vožnje"
Klasa veličine ISOFIX F G C D E C D A B B1
Sjedalo suvozača Bez priključaka ISOFIX
Stražnja sjedala XIL- SU

(2) IL- SU

(1) IL- SU
(2 ) IL- SU
(1) IUF
IL- SU
Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite
naslon za glavu. Nakon vađenja dječje
sjedalice, postavite naslon za glavu.
Za pričvršćivanje gornjeg remena, vidi točku
"Priključci ISOFIX".
(1)
:

P

rednje sjedalo mora biti u devetom
položaju računajući od krajnjeg prednjeg
položaja.
(2):

P

rednje sjedalo mora biti u četvrtom
položaju računajući od krajnjeg prednjeg
položaja.
6
Sigurnost

136
108_hr_Chap06_securite_ed01-2016
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako
da su što tješnje priljubljeni uz tijelo
djeteta, čak i na vrlo kratkim udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je pojas
dobro napet na dječjoj sjedalici i da čvrsto
pridržava dječju sjedalicu na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
d
ječje sjedalice okrenute leđima u
smjeru vožnje,
-

n
ogu djeteta u dječjoj sjedalici okrenutoj
licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon.

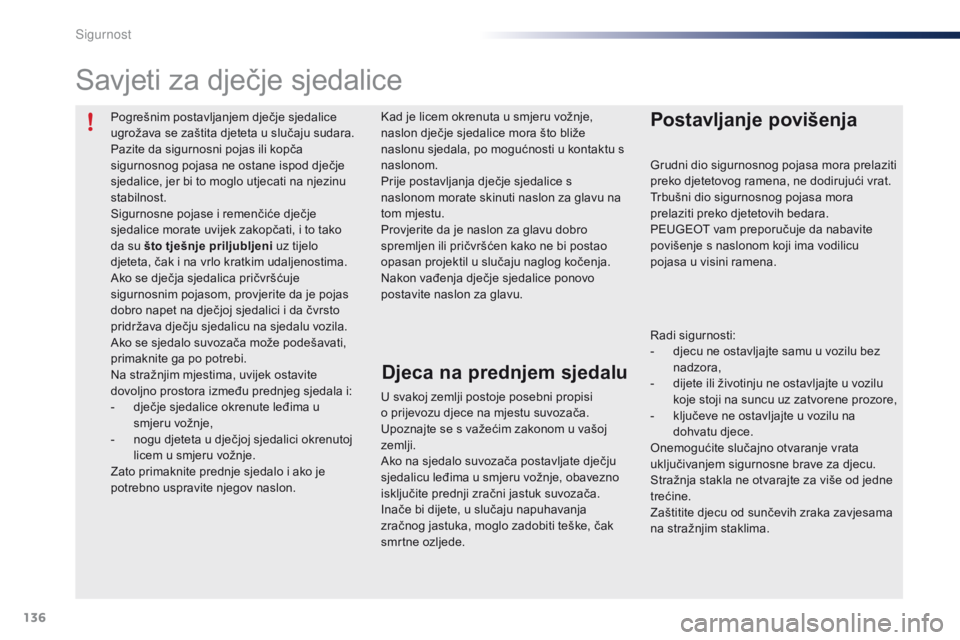

Savjeti za dječje sjedalice
Grudni dio sigurnosnog pojasa mora prelaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
PEUGEOT vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.
Radi sigurnosti:
-

d
jecu ne ostavljajte samu u vozilu bez
nadzora,
-

d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-

k
ljučeve ne ostavljajte u vozilu na
dohvatu djece.

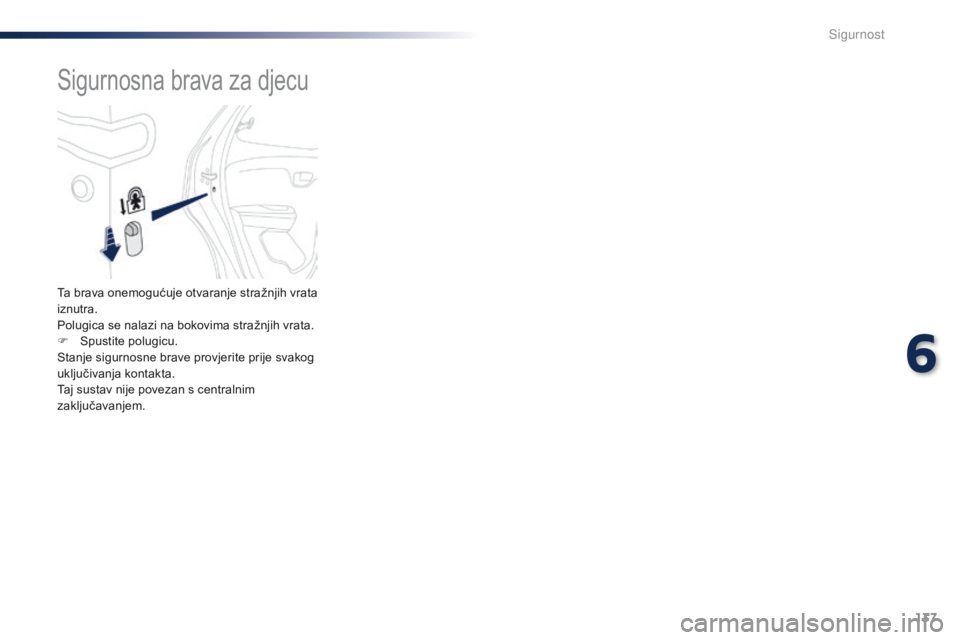

Onemogućite slučajno otvaranje vrata
uključivanjem sigurnosne brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Upoznajte se s važećim zakonom u vašoj
zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite prednji zračni jastuk suvozača.
Inače bi dijete, u slučaju napuhavanja
zračnog jastuka, moglo zadobiti teške, čak
smrtne ozljede. Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora što bliže
naslonu sjedala, po mogućnosti u kontaktu s
naslonom.
Prije postavljanja dječje sjedalice s
naslonom morate skinuti naslon za glavu na
tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili pričvršćen kako ne bi postao
opasan projektil u slučaju naglog kočenja.
Nakon vađenja dječje sjedalice ponovo
postavite naslon za glavu.
Postavljanje povišenja
Djeca na prednjem sjedalu
Sig

137
108_hr_Chap06_securite_ed01-2016
Sigurnosna brava za djecu
Ta brava onemogućuje otvaranje stražnjih vrata
iznutra.
Polugica se nalazi na bokovima stražnjih vrata.
F
S
pustite polugicu.
Stanje sigurnosne brave provjerite prije svakog
uključivanja kontakta.
Taj sustav nije povezan s centralnim
zaključavanjem.
6
Sig

138
108_hr_Chap07_info-pratiques_ed01-2016

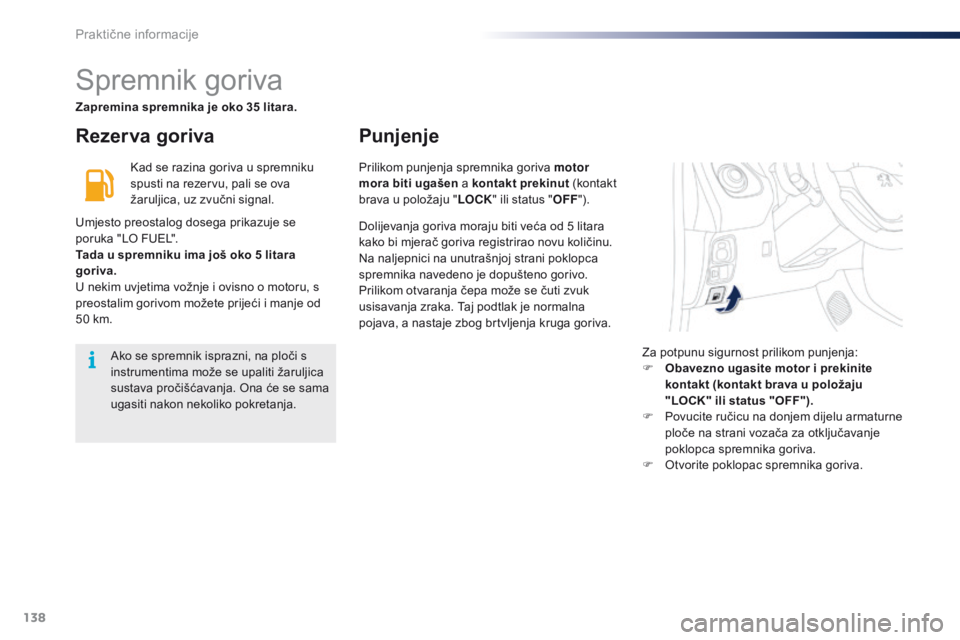

Spremnik goriva
Rezer va gorivaPunjenje
Kad se razina goriva u spremniku
spusti na rezervu, pali se ova
žaruljica, uz zvučni signal.
Umjesto preostalog dosega prikazuje se
poruka "LO FUEL".
Tada u spremniku ima još oko 5 litara
goriva.
U nekim uvjetima vožnje i ovisno o motoru, s
preostalim gorivom možete prijeći i manje od
50 km.
Za potpunu sigurnost prilikom punjenja:
F

O
bavezno ugasite motor i prekinite
kontakt (kontakt brava u položaju
"LOCK" ili status "OFF").
F

P
ovucite ručicu na donjem dijelu armaturne
ploče na strani vozača za otključavanje
poklopca spremnika goriva.
F

O
tvorite poklopac spremnika goriva.
Ako se spremnik isprazni, na ploči s
instrumentima može se upaliti žaruljica
sustava pročišćavanja. Ona će se sama
ugasiti nakon nekoliko pokretanja. Prilikom punjenja spremnika goriva motor
mora biti ugašen a kontakt prekinut
(kontakt
brava u položaju " LOCK" ili status " OFF").
Zapremina spremnika je oko 35 litara.
Dolijevanja goriva moraju biti veća od 5 litara
kako bi mjerač goriva registrirao novu količinu.
Na naljepnici na unutrašnjoj strani poklopca
spremnika navedeno je dopušteno gorivo.
Prilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. Taj podtlak je normalna
pojava, a nastaje zbog brtvljenja kruga goriva.
Praktične informacije
