49

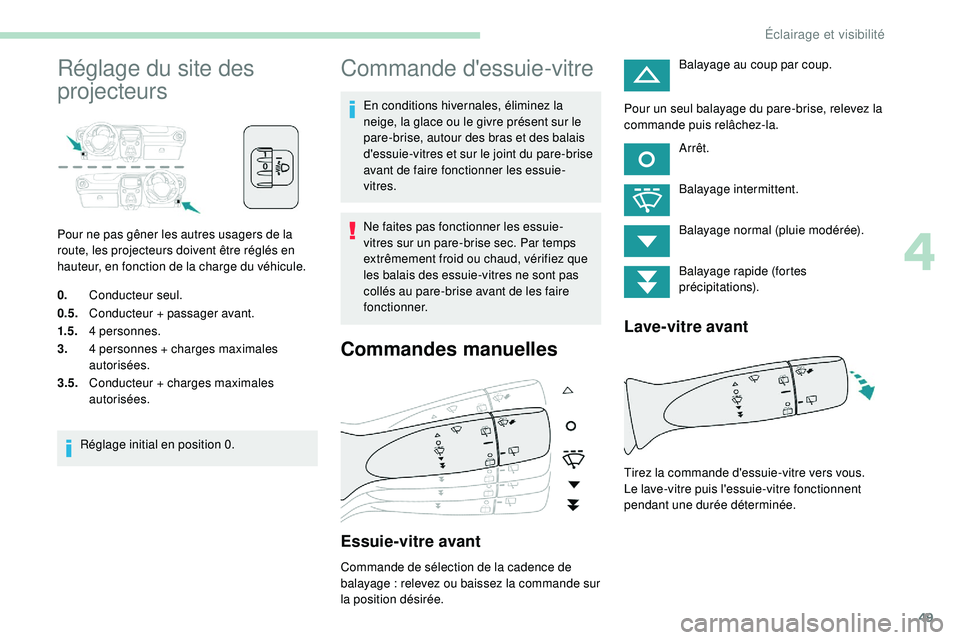

Réglage du site des
projecteurs
Pour ne pas gêner les autres usagers de la
route, les projecteurs doivent être réglés en
hauteur, en fonction de la charge du véhicule.
0.Conducteur seul.
0.5. Conducteur + passager avant.
1.5. 4 personnes.
3. 4 personnes + charges maximales
autorisées.
3.5. Conducteur + charges maximales
autorisées.
Réglage initial en position 0.
Commande d'essuie-vitre
En conditions hivernales, éliminez la
neige, la glace ou le givre présent sur le
pare-brise, autour des bras et des balais
d'essuie-vitres et sur le joint du pare-brise
avant de faire fonctionner les essuie-
vitres.
Ne faites pas fonctionner les essuie-
vitres sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifiez que
les balais des essuie-vitres ne sont pas
collés au pare-brise avant de les faire
fonctionner.
Commandes manuelles
Essuie-vitre avant
Commande de sélection de la cadence de
balayage : relevez ou baissez la commande sur
la position désirée. Balayage au coup par coup.
Pour un seul balayage du pare-brise, relevez la
commande puis relâchez-la. Arrêt.
Balayage intermittent.
Balayage normal (pluie modérée).
Balayage rapide (fortes
précipitations).
Lave-vitre avant
Tirez la commande d'essuie-vitre vers vous.
Le lave-vitre puis l'essuie-vitre fonctionnent
pendant une durée déterminée.
4
Éclairage et visibilité

50

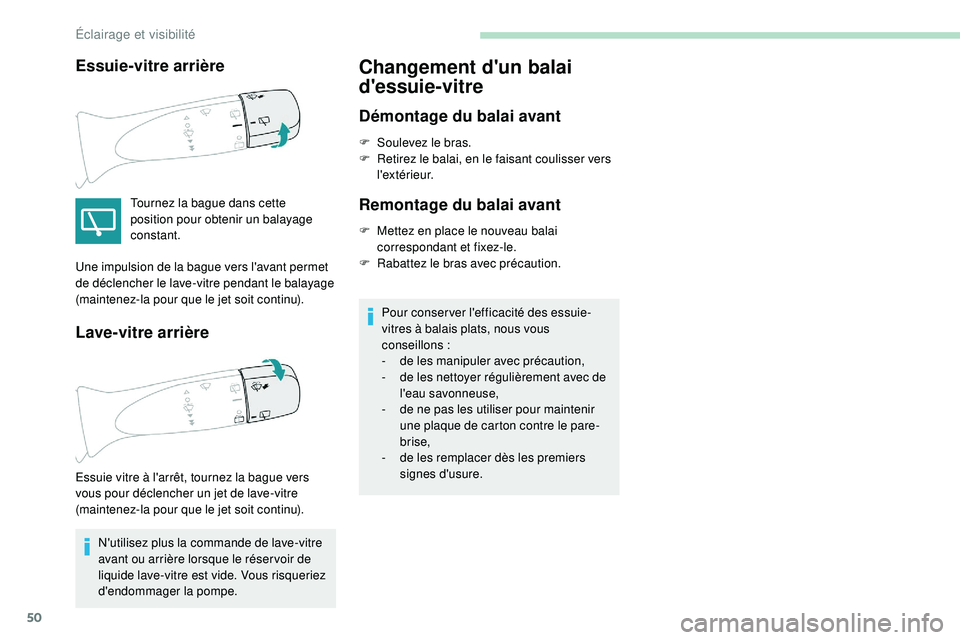

Essuie-vitre arrière
Tournez la bague dans cette
position pour obtenir un balayage
constant.
Lave-vitre arrière
N'utilisez plus la commande de lave-vitre
avant ou arrière lorsque le réser voir de
liquide lave-vitre est vide. Vous risqueriez
d'endommager la pompe.
Changement d'un balai
d'essuie-vitre
Démontage du balai avant
F Soulevez le bras.
F R etirez le balai, en le faisant coulisser vers
l 'ex t é r i e u r.
Remontage du balai avant
F Mettez en place le nouveau balai correspondant et fixez-le.
F

R
abattez le bras avec précaution.
Pour conser ver l'efficacité des essuie-
vitres à balais plats, nous vous
conseillons


:
-

d
e les manipuler avec précaution,
-

d
e les nettoyer régulièrement avec de
l'eau savonneuse,
-

d
e ne pas les utiliser pour maintenir
une plaque de carton contre le pare-
brise,
-

d
e les remplacer dès les premiers
signes d'usure.
Une impulsion de la bague vers l'avant permet
de déclencher le lave-vitre pendant le balayage
(maintenez-la pour que le jet soit continu).
Essuie vitre à l'arrêt, tournez la bague vers
vous pour déclencher un jet de lave-vitre
(maintenez-la pour que le jet soit continu).
Éclairage et visibilité

51

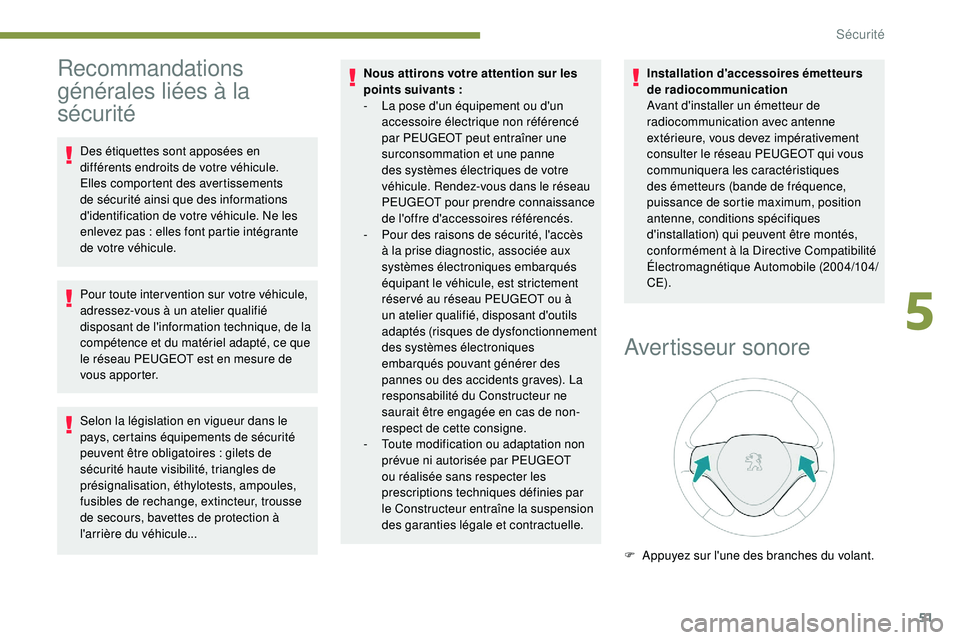

Recommandations
générales liées à la
sécurité
Des étiquettes sont apposées en
différents endroits de votre véhicule.
Elles comportent des avertissements
de sécurité ainsi que des informations
d'identification de votre véhicule. Ne les
enlevez pas

: elles font partie intégrante
de votre véhicule.
Pour toute inter vention sur votre véhicule,
adressez-vous à un atelier qualifié
disposant de l'information technique, de la
compétence et du matériel adapté, ce que
le réseau PEUGEOT est en mesure de
vous apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur, trousse
de secours, bavettes de protection à
l'arrière du véhicule... Nous attirons votre attention sur les
points suivants
:
-
L
a pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT peut entraîner une
surconsommation et une panne
des systèmes électriques de votre
véhicule. Rendez-vous dans le réseau
PEUGEOT pour prendre connaissance
de l'offre d'accessoires référencés.
-

P
our des raisons de sécurité, l'accès
à la prise diagnostic, associée aux
systèmes électroniques embarqués
équipant le véhicule, est strictement
réser vé au réseau PEUGEOT ou à
un atelier qualifié, disposant d'outils
adaptés (risques de dysfonctionnement
des systèmes électroniques
embarqués pouvant générer des
pannes ou des accidents graves). La
responsabilité du Constructeur ne
saurait être engagée en cas de non-
respect de cette consigne.
-

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT
ou réalisée sans respecter les
prescriptions techniques définies par
le Constructeur entraîne la suspension
des garanties légale et contractuelle. Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne
extérieure, vous devez impérativement
consulter le réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être montés,
conformément à la Directive Compatibilité
Électromagnétique Automobile (2004/104/
CE).
Avertisseur sonore
F Appuyez sur l'une des branches du volant.
5
Sécurité

52
Feux de détresse
F Appuyez sur ce bouton rouge, les quatre feux indicateurs de direction clignotent.
Il peut fonctionner contact coupé. F
A
ppuyez sur la partie centrale du volant.
Programme de stabilité
électronique (ESC)
Programme de stabilité électronique (ESC :
E lectronic Stability Control) intégrant les
systèmes suivants
:
-

l
'antiblocage des roues (ABS) et le
répartiteur électronique de freinage (REF),
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ces systèmes accroissent la stabilité et la
maniabilité de votre véhicule lors du freinage
et contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage de roues (TRC)
Ce système optimise la motricité, afin de
limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d'améliorer la stabilité
directionnelle du véhicule à l'accélération.
-
l

'assistance au freinage d'urgence (AFU),
- l
'antipatinage de roues (TRC),
-
l
e contrôle dynamique de stabilité (CDS).
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
ce système veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Fonctionnement
Système d'antiblocage des roues
(ABS) et répartiteur électronique
de freinage (REF)
L'allumage de ce témoin,
accompagné d'un signal sonore,
indique un dysfonctionnement du
système ABS pouvant provoquer
une perte de contrôle du véhicule au
freinage.
Roulez prudemment à une allure modérée, et
consultez le réseau PEUGEOT ou un atelier
qualifié.
Sécurité

53

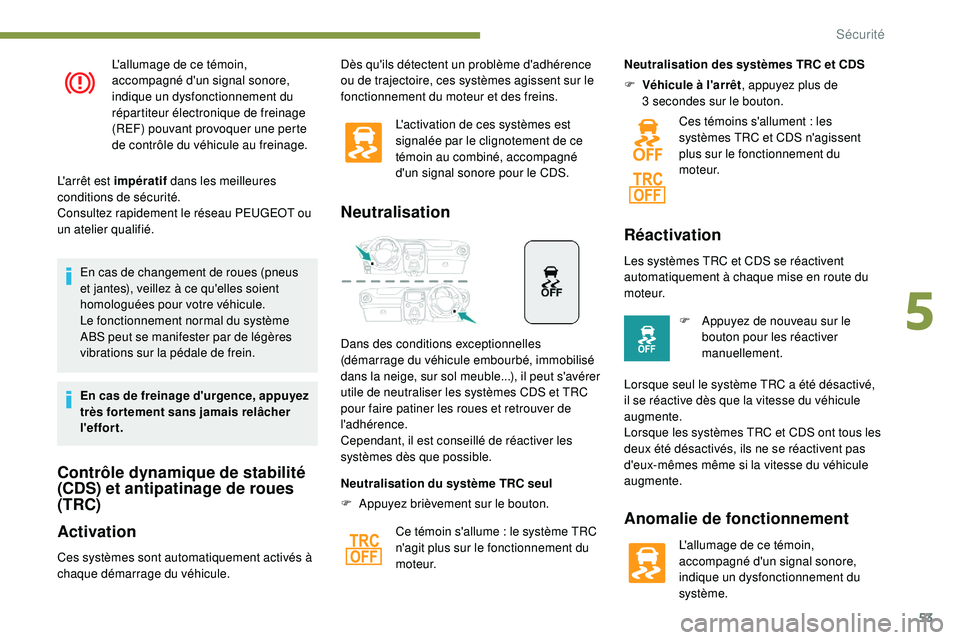

L'allumage de ce témoin,
accompagné d'un signal sonore,
indique un dysfonctionnement du
répartiteur électronique de freinage
(REF) pouvant provoquer une perte
de contrôle du véhicule au freinage.
L'arrêt est impératif dans les meilleures
conditions de sécurité.
Consultez rapidement le réseau PEUGEOT ou
un atelier qualifié.
En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.
Contrôle dynamique de stabilité
(CDS) et antipatinage de roues
(TRC)
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule. L'activation de ces systèmes est
signalée par le clignotement de ce
témoin au combiné, accompagné
d'un signal sonore pour le CDS.
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble...), il peut s'avérer
utile de neutraliser les systèmes CDS et TRC
pour faire patiner les roues et retrouver de
l'adhérence.
Cependant, il est conseillé de réactiver les
systèmes dès que possible.
F

A
ppuyez brièvement sur le bouton.
Neutralisation du système TRC seul
Ce témoin s'allume
: le système TRC
n'agit plus sur le fonctionnement du
moteur. Neutralisation des systèmes TRC et CDS
F

V
éhicule à l'arrêt
, appuyez plus de
3 secondes sur le bouton.
Ces témoins s'allument : les
systèmes TRC et CDS n'agissent
plus sur le fonctionnement du
moteur.
Réactivation
Les systèmes TRC et CDS se réactivent
automatiquement à chaque mise en route du
moteur.
F

A
ppuyez de nouveau sur le
bouton pour les réactiver
manuellement.
Lorsque seul le système TRC a été désactivé,
il se réactive dès que la vitesse du véhicule
augmente.
Lorsque les systèmes TRC et CDS ont tous les
deux été désactivés, ils ne se réactivent pas
d'eux-mêmes même si la vitesse du véhicule
augmente.
Anomalie de fonctionnement
L'allumage de ce témoin,
accompagné d'un signal sonore,
indique un dysfonctionnement du
système.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.
5
Sécurité

54

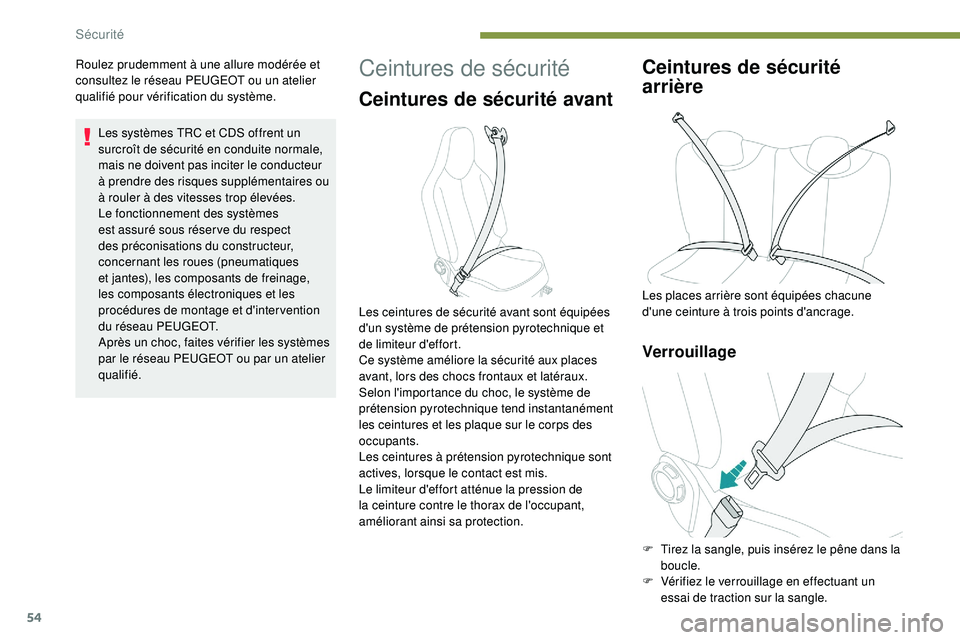

Roulez prudemment à une allure modérée et
consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.Les systèmes TRC et CDS offrent un
surcroît de sécurité en conduite normale,
mais ne doivent pas inciter le conducteur
à prendre des risques supplémentaires ou
à rouler à des vitesses trop élevées.
Le fonctionnement des systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques et les
procédures de montage et d'inter vention
du réseau PEUGEOT.
Après un choc, faites vérifier les systèmes
par le réseau PEUGEOT ou par un atelier
qualifié.Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.
Ceintures de sécurité
arrière
Les places arrière sont équipées chacune
d'une ceinture à trois points d'ancrage.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Sécurité

55

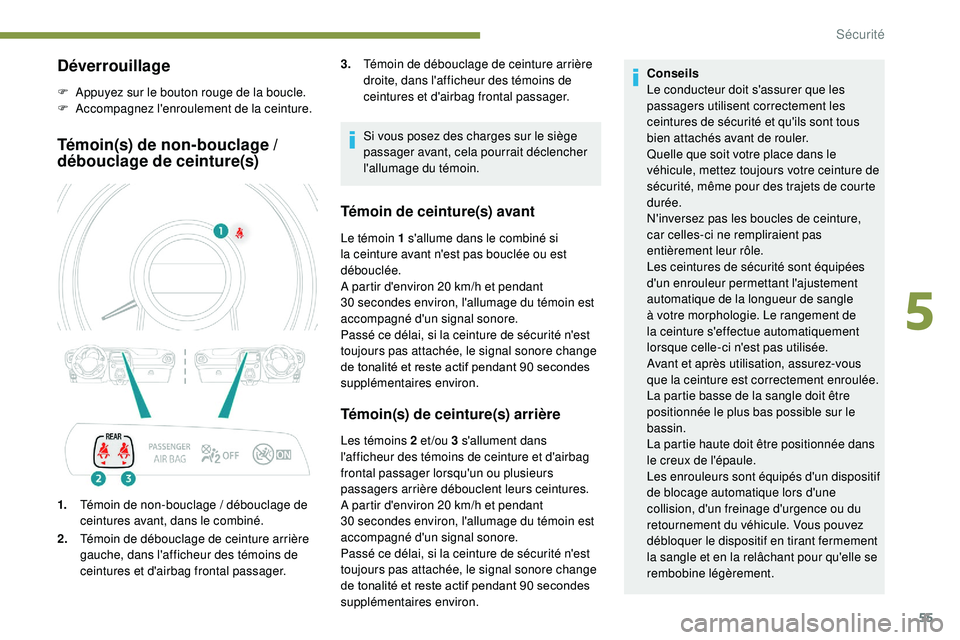

Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Témoin(s) de non-bouclage /
débouclage de ceinture(s)
1. Témoin de non-bouclage / débouclage de
ceintures avant, dans le combiné.
2. Témoin de débouclage de ceinture arrière
gauche, dans l'afficheur des témoins de
ceintures et d'airbag frontal passager. Si vous posez des charges sur le siège
passager avant, cela pourrait déclencher
l'allumage du témoin.
Témoin de ceinture(s) avant
Le témoin 1 s'allume dans le combiné si
la ceinture avant n'est pas bouclée ou est
débouclée.
A partir d'environ 20
km/h et pendant
30
secondes environ, l'allumage du témoin est
accompagné d'un signal sonore.
Passé ce délai, si la ceinture de sécurité n'est
toujours pas attachée, le signal sonore change
de
tonalité et reste actif pendant 90 secondes
s

upplémentaires environ.
Témoin(s) de ceinture(s) arrière
Les témoins 2 et /ou 3 s'allument dans
l'afficheur des témoins de ceinture et d'airbag
frontal passager lorsqu'un ou plusieurs
passagers arrière débouclent leurs ceintures.
A partir d'environ 20 km/h et pendant
30
secondes environ, l'allumage du témoin est
accompagné d'un signal sonore.
Passé ce délai, si la ceinture de sécurité n'est
toujours pas attachée, le signal sonore change
de
tonalité et reste actif pendant 90 secondes
s

upplémentaires environ. Conseils
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous
bien attachés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre ceinture de
sécurité, même pour des trajets de courte
durée.
N'inversez pas les boucles de ceinture,
car celles-ci ne rempliraient pas
entièrement leur rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle
à votre morphologie. Le rangement de
la ceinture s'effectue automatiquement
lorsque celle-ci n'est pas utilisée.
Avant et après utilisation, assurez-vous
que la ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le
bassin.
La partie haute doit être positionnée dans
le creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une
collision, d'un freinage d'urgence ou du
retournement du véhicule. Vous pouvez
débloquer le dispositif en tirant fermement
la sangle et en la relâchant pour qu'elle se
rembobine légèrement.
3.
Témoin de débouclage de ceinture arrière
droite, dans l'afficheur des témoins de
ceintures et d'airbag frontal passager.
5
Sécurité

56

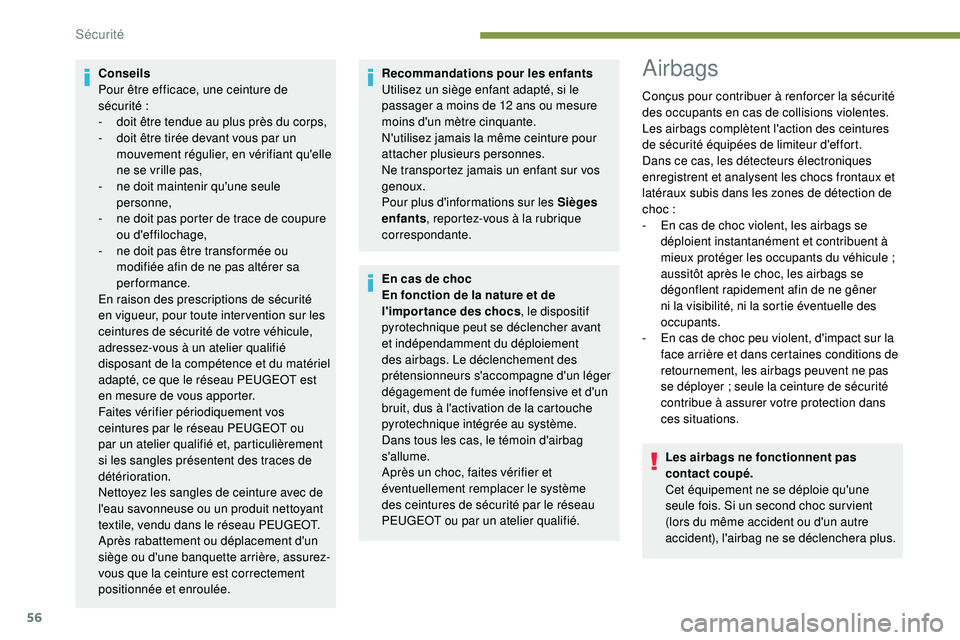

Conseils
Pour être efficace, une ceinture de
sécurité :
-

d
oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-

n
e doit maintenir qu'une seule
personne,
-

n
e doit pas porter de trace de coupure
ou d'effilochage,
-

n
e doit pas être transformée ou
modifiée afin de ne pas altérer sa
performance.
En raison des prescriptions de sécurité
en vigueur, pour toute inter vention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié
disposant de la compétence et du matériel
adapté, ce que le réseau PEUGEOT est
en mesure de vous apporter.
Faites vérifier périodiquement vos
ceintures par le réseau PEUGEOT ou
par un atelier qualifié et, particulièrement
si les sangles présentent des traces de
détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée. Recommandations pour les enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou mesure
moins d'un


mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les Sièges
enfants , reportez-vous à la rubrique
correspondante.
En cas de choc
En fonction de la nature et de
l'importance des chocs , le dispositif
pyrotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s'accompagne d'un léger
dégagement de fumée inoffensive et d'un
bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.Airbags
Conçus pour contribuer à renforcer la sécurité
des occupants en cas de collisions violentes.
Les airbags complètent l'action des ceintures
de sécurité équipées de limiteur d'effort.
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de
choc
:
-

E
n cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protéger les occupants du véhicule
;
aussitôt après le choc, les airbags se
dégonflent rapidement afin de ne gêner
ni la visibilité, ni la sortie éventuelle des
occupants.
-

E
n cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas
se déployer
; seule la ceinture de sécurité
contribue à assurer votre protection dans
ces situations.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une
seule fois. Si un second choc sur vient
(lors du même accident ou d'un autre
accident), l'airbag ne se déclenchera plus.
Sécurité

57

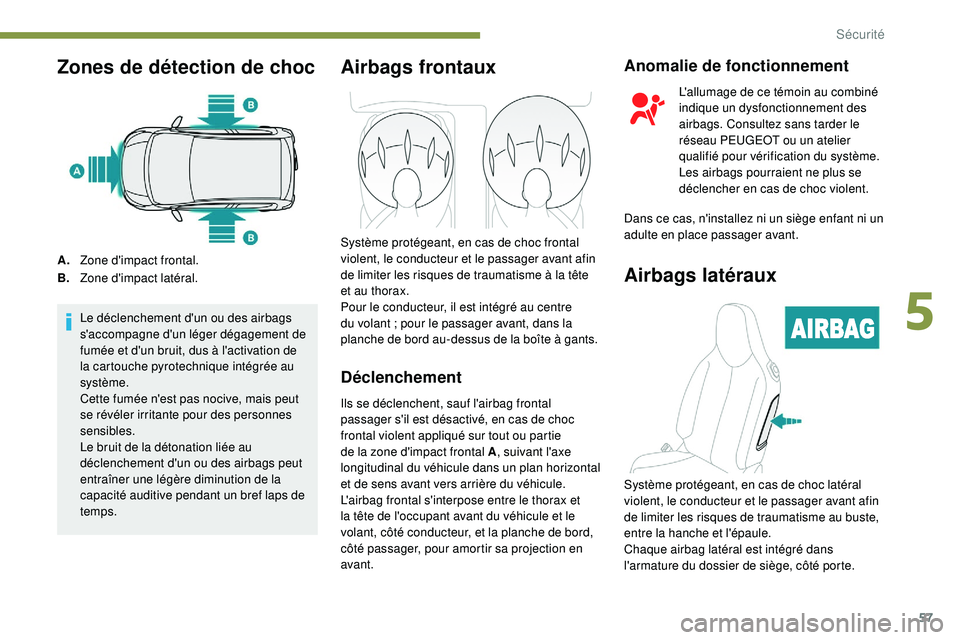

Zones de détection de choc
A.Zone d'impact frontal.
B. Zone d'impact latéral.
Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de
la cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la
capacité auditive pendant un bref laps de
temps.
Airbags frontaux
Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre
du volant
; pour le passager avant, dans la
planche de bord au-dessus de la boîte à gants.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal
passager s'il est désactivé, en cas de choc
frontal violent appliqué sur tout ou partie
de la zone d'impact frontal A , suivant l'axe
longitudinal du véhicule dans un plan horizontal
et de sens avant vers arrière du véhicule.
L'airbag frontal s'interpose entre le thorax et
la tête de l'occupant avant du véhicule et le
volant, côté conducteur, et la planche de bord,
côté passager, pour amortir sa projection en
avant.
Anomalie de fonctionnement
L'allumage de ce témoin au combiné
indique un dysfonctionnement des
airbags. Consultez sans tarder le
réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Les airbags pourraient ne plus se
déclencher en cas de choc violent.
Dans ce cas, n'installez ni un siège enfant ni un
adulte en place passager avant.
Airbags latéraux
Système protégeant, en cas de choc latéral
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme au buste,
entre la hanche et l'épaule.
Chaque airbag latéral est intégré dans
l'armature du dossier de siège, côté porte.
5
Sécurité

58

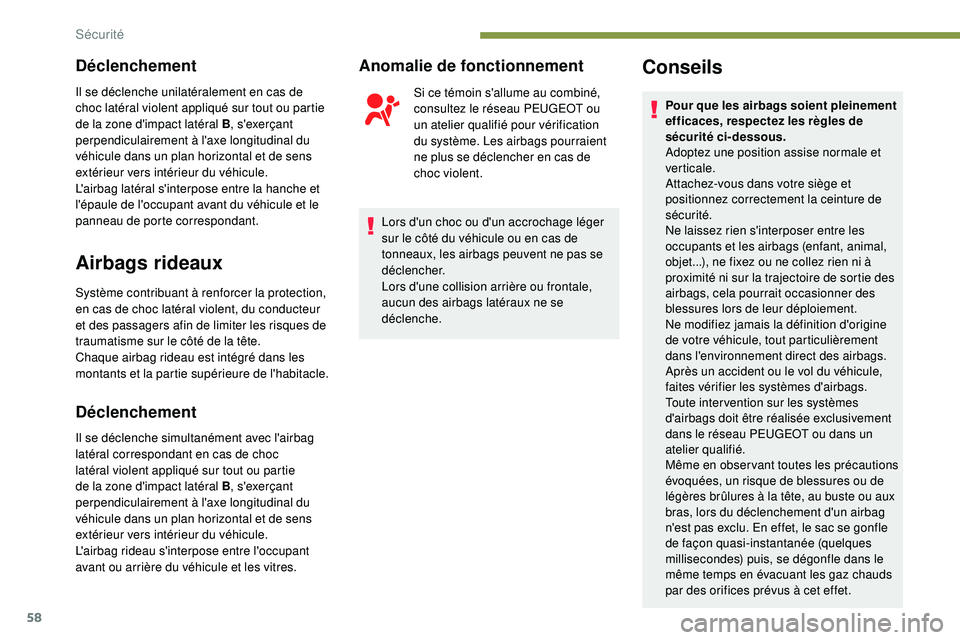

Déclenchement
Il se déclenche unilatéralement en cas de
choc latéral violent appliqué sur tout ou partie
de la zone d'impact latéral B, s'exerçant
perpendiculairement à l'axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L'airbag latéral s'interpose entre la hanche et
l'épaule de l'occupant avant du véhicule et le
panneau de porte correspondant.
Airbags rideaux
Système contribuant à renforcer la protection,
en cas de choc latéral violent, du conducteur
et des passagers afin de limiter les risques de
traumatisme sur le côté de la tête.
Chaque airbag rideau est intégré dans les
montants et la partie supérieure de l'habitacle.
Déclenchement
Il se déclenche simultanément avec l'airbag
latéral correspondant en cas de choc
latéral violent appliqué sur tout ou partie
de la zone d'impact latéral B , s'exerçant
perpendiculairement à l'axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L'airbag rideau s'interpose entre l'occupant
avant ou arrière du véhicule et les vitres.
Anomalie de fonctionnement
Si ce témoin s'allume au combiné,
consultez le réseau PEUGEOT ou
un atelier qualifié pour vérification
du système. Les airbags pourraient
ne plus se déclencher en cas de
choc violent.
Lors d'un choc ou d'un accrochage léger
sur le côté du véhicule ou en cas de
tonneaux, les airbags peuvent ne pas se
déclencher.
Lors d'une collision arrière ou frontale,
aucun des airbags latéraux ne se
déclenche.
Conseils
Pour que les airbags soient pleinement
efficaces, respectez les règles de
sécurité ci-dessous.
Adoptez une position assise normale et
verticale.
Attachez-vous dans votre siège et
positionnez correctement la ceinture de
sécurité.
Ne laissez rien s'interposer entre les
occupants et les airbags (enfant, animal,
objet...), ne fixez ou ne collez rien ni à
proximité ni sur la trajectoire de sortie des
airbags, cela pourrait occasionner des
blessures lors de leur déploiement.
Ne modifiez jamais la définition d'origine
de votre véhicule, tout particulièrement
dans l'environnement direct des airbags.
Après un accident ou le vol du véhicule,
faites vérifier les systèmes d'airbags.
Toute inter vention sur les systèmes
d'airbags doit être réalisée exclusivement
dans le réseau PEUGEOT ou dans un
atelier qualifié.
Même en obser vant toutes les précautions
évoquées, un risque de blessures ou de
légères brûlures à la tête, au buste ou aux
bras, lors du déclenchement d'un airbag
n'est pas exclu. En effet, le sac se gonfle
de façon quasi-instantanée (quelques
millisecondes) puis, se dégonfle dans le
même temps en évacuant les gaz chauds
par des orifices prévus à cet effet.
Sécurité
