1. Brzdová světla (P21W).
2. Obr ysová světla (elektroluminescenční
diody LED).
3.
S
měrová světla (PY21W jantarová bar va).

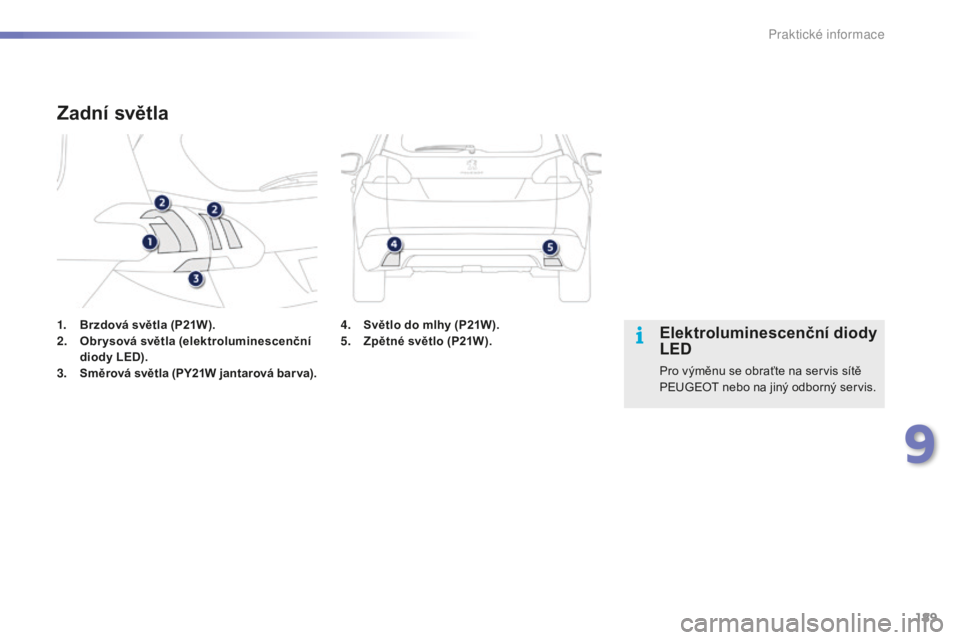

Zadní světla
Elektroluminescenční diody
LED
Pro výměnu se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis.
4.
S
větlo do mlhy (P21W).
5.
Z
pětné světlo (P21W).
9
Praktick
Page 192 of 340

190
2008_cs_Chap09_info-pratiques_ed01-2015

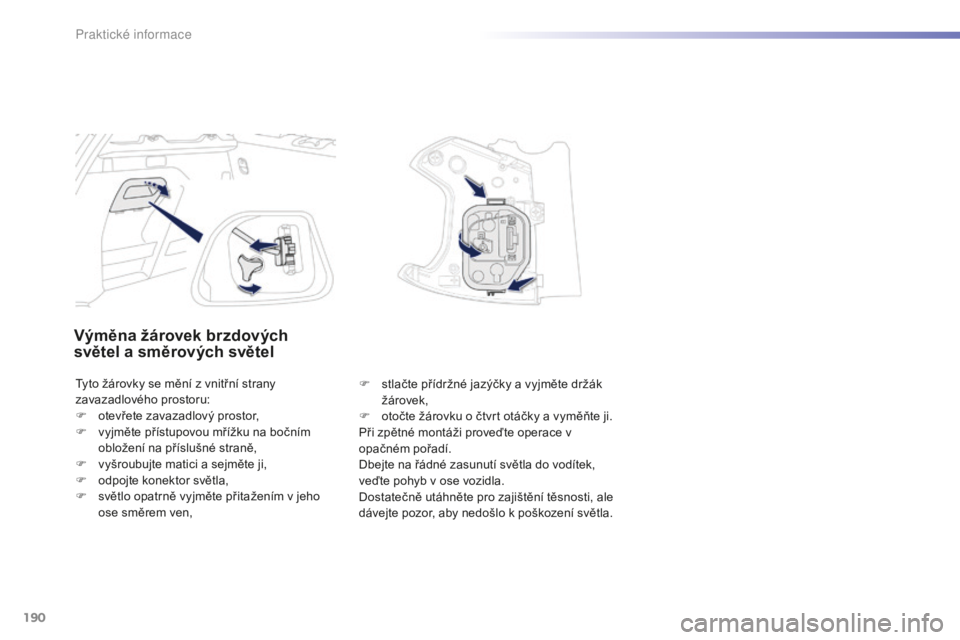

Výměna žárovek brzdových
světel a směrových světel
Tyto žárovky se mění z vnitřní strany
zavazadlového prostoru:
F
o
tevřete zavazadlový prostor,
F
v
yjměte přístupovou mřížku na bočním
obložení na příslušné straně,
F
v
yšroubujte matici a sejměte ji,
F
o
dpojte konektor světla,
F
s
větlo opatrně vyjměte přitažením v jeho
ose směrem ven, F
s tlačte přídržné jazýčky a vyjměte držák
žárovek,
F
o
točte žárovku o čtvrt otáčky a vyměňte ji.
Při zpětné montáži proveďte operace v
opačném pořadí.
Dbejte na řádné zasunutí světla do vodítek,
veďte pohyb v ose vozidla.
Dostatečně utáhněte pro zajištění těsnosti, ale
dávejte pozor, aby nedošlo k poškození světla.
Pr
Page 193 of 340

191
2008_cs_Chap09_info-pratiques_ed01-2015

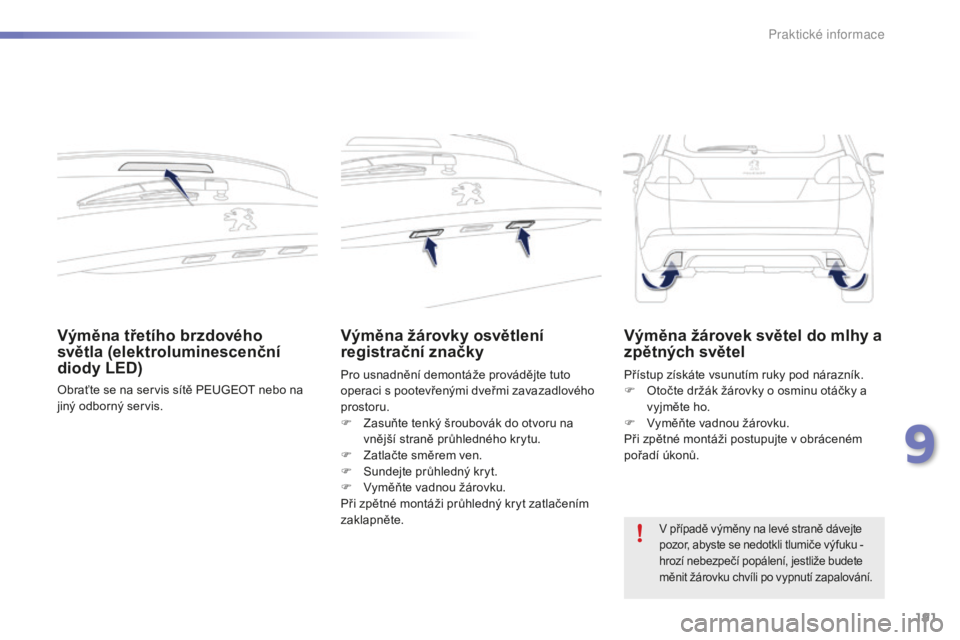

Výměna třetího brzdového
světla (elektroluminescenční
diody LED)
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Výměna žárovky osvětlení
registrační značky
Pro usnadnění demontáže provádějte tuto
operaci s pootevřenými dveřmi zavazadlového
prostoru.
F
Z
asuňte tenký šroubovák do otvoru na
vnější straně průhledného krytu.
F
Z
atlačte směrem ven.
F
S
undejte průhledný kryt.
F
V
yměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte. Přístup získáte vsunutím ruky pod nárazník.
F
O točte držák žárovky o osminu otáčky a
vyjměte ho.
F
V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna žárovek světel do mlhy a
zpětných světel
V případě výměny na levé straně dávejte
pozor, abyste se nedotkli tlumiče výfuku -
hrozí nebezpečí popálení, jestliže budete
měnit žárovku chvíli po vypnutí zapalování.
9
Praktick
Page 194 of 340

192
2008_cs_Chap09_info-pratiques_ed01-2015
Výměna pojistky
Pinzeta pro vysunutí pojistek je upevněna na
vnitřní straně víka pojistkové skříňky v palubní
desce.
F
u
volněte víko přitažením jeho levého a poté
pravého horního rohu,
F
k
ompletně demontujte víko a otočte jej,
Přístup k pomůckám
F vyjměte držák na jehož zadní straně je upevněna pinzeta.
Pr
Page 195 of 340

193
2008_cs_Chap09_info-pratiques_ed01-2015

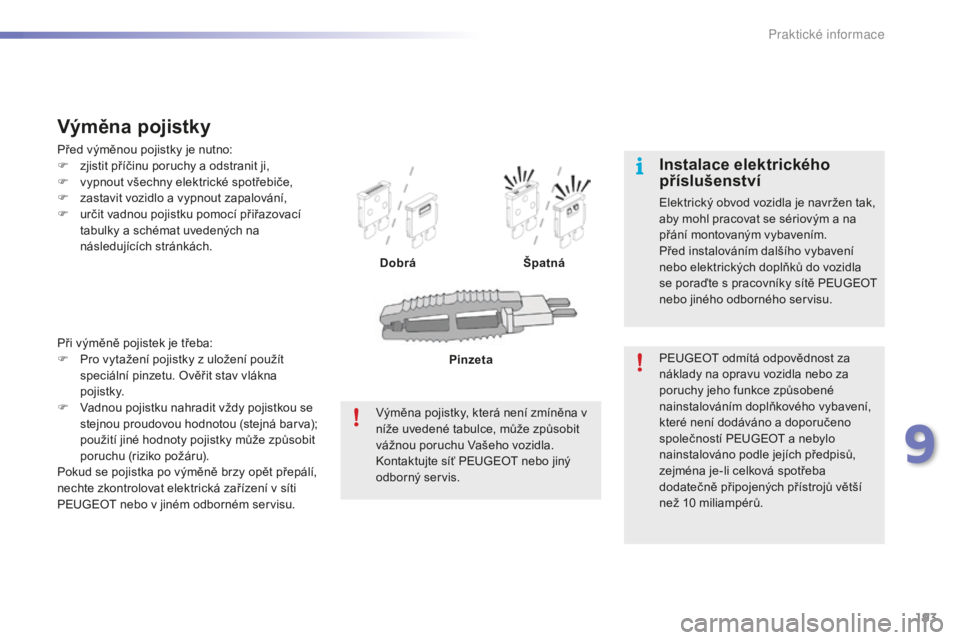

Při výměně pojistek je třeba:
F P ro vytažení pojistky z uložení použít
speciální pinzetu. Ověřit stav vlákna
pojistky.
F
V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět přepálí,
nechte zkontrolovat elektrická zařízení v síti
PEUGEOT nebo v jiném odborném servisu.
Výměna pojistky
Před výměnou pojistky je nutno:
F z jistit příčinu poruchy a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
astavit vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
DobráŠpatná
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10
mil
iampérů.Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky sítě PEUGEOT
nebo jiného odborného servisu.
Výměna pojistky, která není zmíněna v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Kontaktujte síť PEUGEOT nebo jiný
odborný servis. Pinzeta
9
Pr
Page 196 of 340

194
2008_cs_Chap09_info-pratiques_ed01-2015

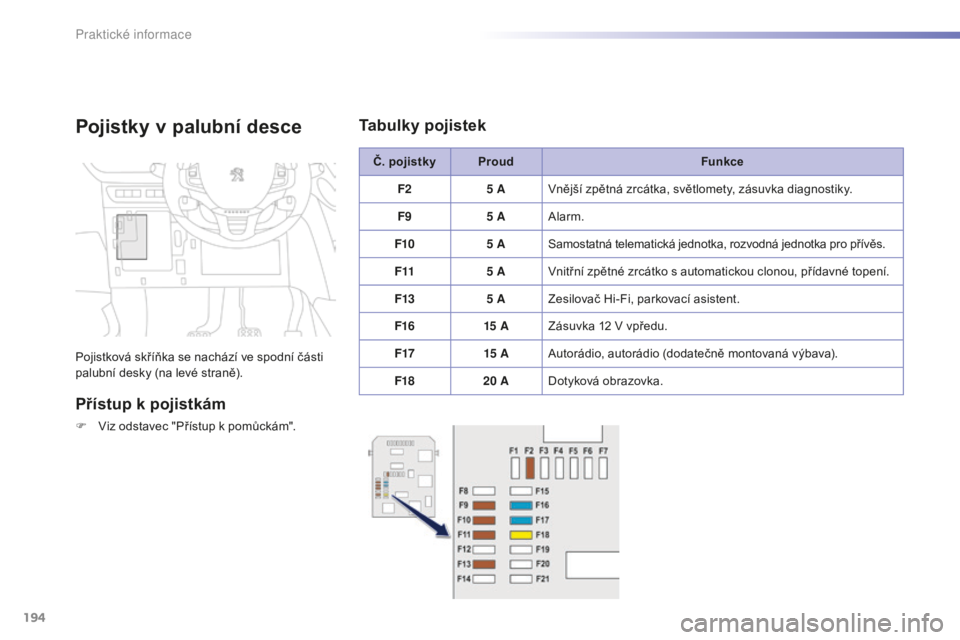

Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
F Viz odstavec "Přístup k pomůckám".Č. pojistky
Proud Funkce
F2 5 A
Vnější zpětná zrcátka, světlomety, zásuvka diagnostiky.
F9 5 A
Alarm.
F10 5 A
Samostatná telematická jednotka, rozvodná jednotka pro přívěs.
F11 5 A
Vnitřní zpětné zrcátko s automatickou clonou, přídavné topení.
F13 5 A
Zesilovač Hi-Fi, parkovací asistent.
F16 15
A
Zásuvka 12 V vpředu.
F17 15
A
Autorádio, autorádio (dodatečně montovaná výbava).
F18 20 A
Dotyková obrazovka.
Tabulky pojistek
Praktick
Page 197 of 340

195
2008_cs_Chap09_info-pratiques_ed01-2015

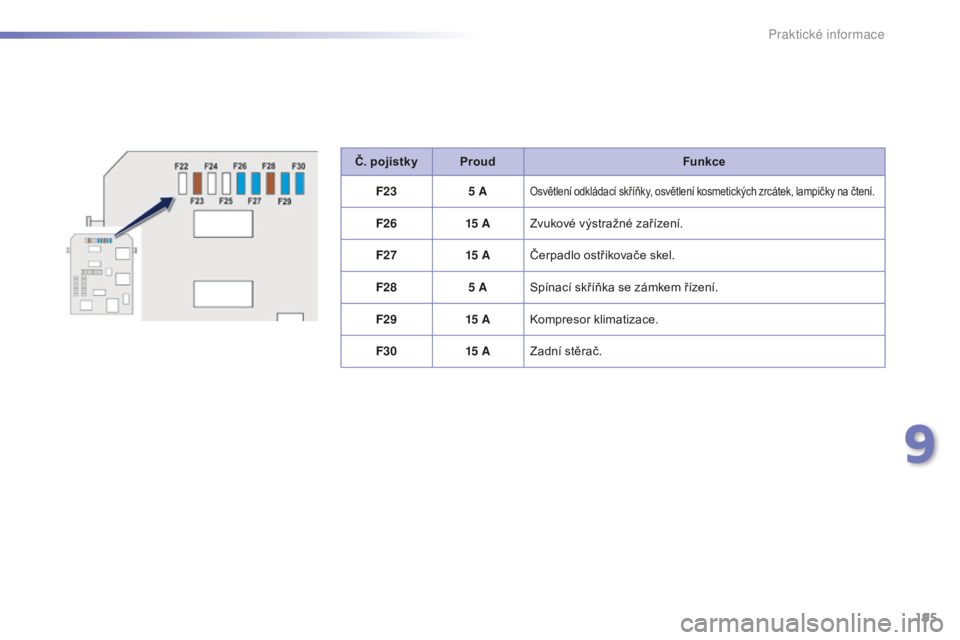

Č. pojistkyProud Funkce
F23 5
A
Osvětlení odkládací skříňky, osvětlení kosmetických zrcátek, lampičky na čtení.
F2615 AZvukové výstražné zařízení.
F27 15
AČerpadlo ostřikovače skel.
F28 5
ASpínací skříňka se zámkem řízení.
F29 15
AKompresor klimatizace.
F30 15
AZadní stěrač.
9
Praktick
Page 198 of 340

196
2008_cs_Chap09_info-pratiques_ed01-2015
Č. pojistkyProud Funkce
F01 40
AVyhřívání zadního okna.
F02 10
AOdmrazování vnějších zpětných zrcátek.
F03 30
AImpulsní ovládání předních oken.
F04 –Nepoužitá.
F05 30
AImpulsní ovládání zadních oken.
F06 10
APřiklápění vnějších zpětných zrcátek.
F07 10
APřiklápění vnějších zpětných zrcátek.
F08 -Nepoužitá.
F09 15
AVyhřívání předních sedadel.
F10 20
AZesilovač Hi-Fi.
F11 -Nepoužitá.

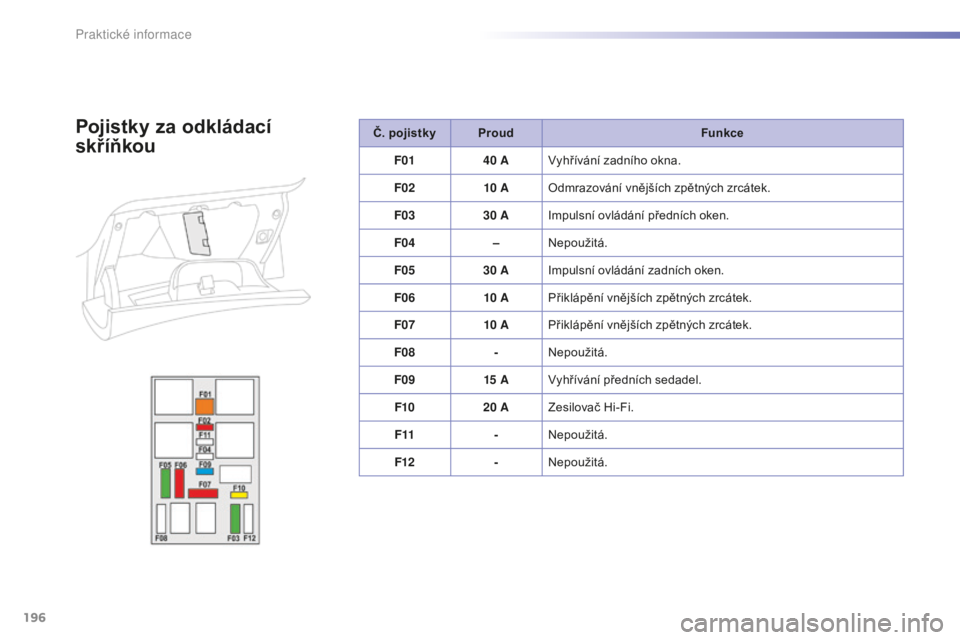

F12 -Nepoužitá.Pojistky za odkládací
skříňkou
Praktick
Page 199 of 340

197
2008_cs_Chap09_info-pratiques_ed01-2015
Č. pojistkyProud Funkce
F16 15
ASvětlomety do mlhy vpředu.
F18 10
APravé dálkové světlo.
F19 10
ALevé dálkové světlo.
F25 30
ARelé ostřikovačů světlometů (dodatečně montovaná výbava).
F29 40
AMotorek stěračů čelního skla.
F30 80
ASvíčky předžhavení motoru (naftový motor).
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v blízkosti
autobaterie v motorovém prostoru (na levé
straně).
Přístup k pojistkám
F Otevřete víko.
F
V yměňte pojistku (viz příslušný odstavec).
F
P
o zásahu víko velmi pečlivě uzavřete pro
zaručení těsnosti pojistkové skřínky.
Tabulka pojistek
9
Praktick
Page 200 of 340

198
2008_cs_Chap09_info-pratiques_ed01-2015

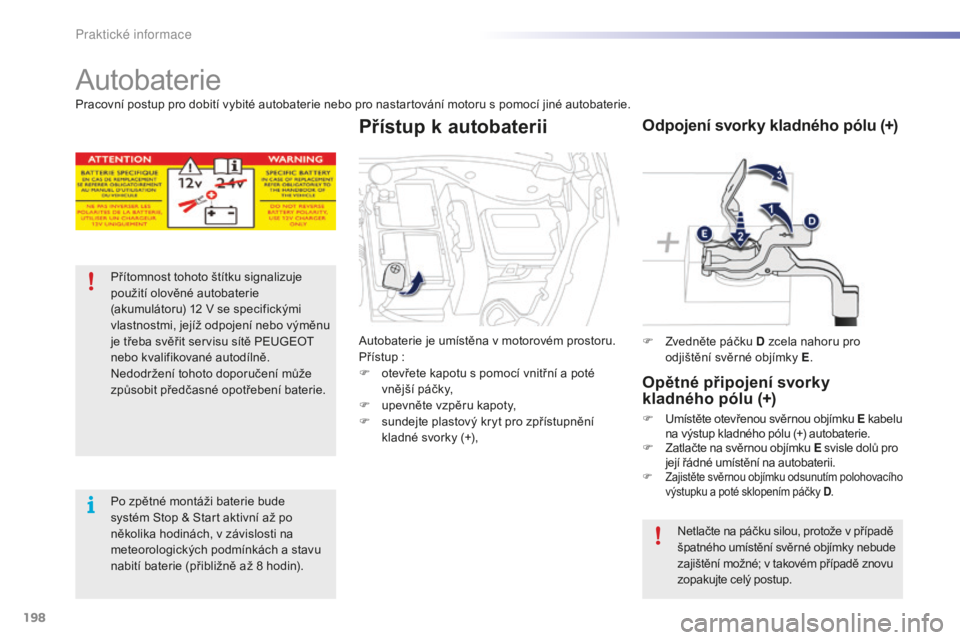

Autobaterie
Přítomnost tohoto štítku signalizuje
použití olověné autobaterie
(akumulátoru) 12 V se specifickými
vlastnostmi, jejíž odpojení nebo výměnu
je třeba svěřit servisu sítě PEUGEOT
nebo kvalifikované autodílně.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení baterie.
Po zpětné montáži baterie bude
systém Stop & Start aktivní až po
několika hodinách, v závislosti na
meteorologických podmínkách a stavu
nabití baterie (přibližně až 8
hodin). F
Z
vedněte páčku D zcela nahoru pro
odjištění svěrné objímky E .
Odpojení svorky kladného pólu (+)
Opětné připojení svorky
kladného pólu (+)
F Umístěte otevřenou svěrnou objímku E kabelu
na výstup kladného pólu (+) autobaterie.
F
Z
atlačte na svěrnou objímku E svisle dolů pro
její řádné umístění na autobaterii.
F Zajistěte svěrnou objímku odsunutím polohovacího výstupku a poté sklopením páčky D .
Netlačte na páčku silou, protože v případě
špatného umístění svěrné objímky nebude
zajištění možné; v takovém případě znovu
zopakujte celý postup.
Pracovní postup pro dobití vybité autobaterie nebo pro nastartování motoru s pomocí jiné autobaterie.
Autobaterie je umístěna v motorovém prostoru.
Přístup :
F
o
tevřete kapotu s pomocí vnitřní a poté
vnější páčky,
F
u
pevněte vzpěru kapoty,
F
s
undejte plastový kryt pro zpřístupnění
kladné svorky (+),

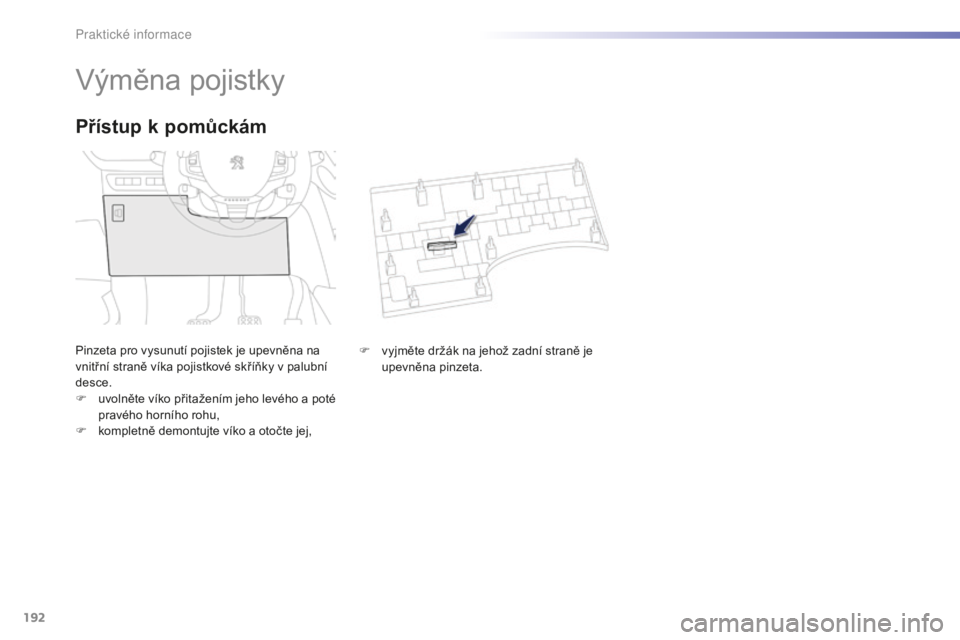

Přístup k autobaterii
Praktick
