PEUGEOT 2008 2016 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: 2008, Model: PEUGEOT 2008 2016Pages: 450, PDF Dimensioni: 13.25 MB
Page 201 of 450

199
2008_it_Chap09_info-pratiques_ed01-2016

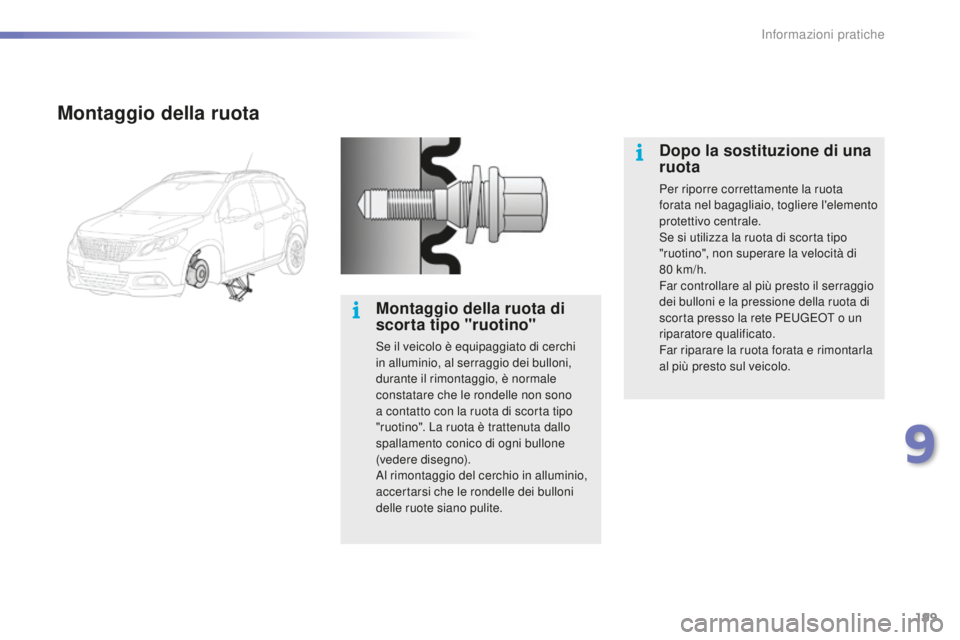

Montaggio della ruota
Montaggio della ruota di
scorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi
in alluminio, al serraggio dei bulloni,
durante il rimontaggio, è normale
constatare che le rondelle non sono
a contatto con la ruota di scorta tipo
"ruotino". La ruota è trattenuta dallo
spallamento conico di ogni bullone
(vedere disegno).
Al rimontaggio del cerchio in alluminio,
accertarsi che le rondelle dei bulloni
delle ruote siano pulite.
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'elemento
protettivo centrale.
Se si utilizza la ruota di scorta tipo
"ruotino", non superare la velocità di
80
km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scorta presso la rete PEUGEOT o un
riparatore qualificato.
Far riparare la ruota forata e rimontarla
al più presto sul veicolo.
9
Informazioni pratiche
Page 202 of 450

200
2008_it_Chap09_info-pratiques_ed01-2016

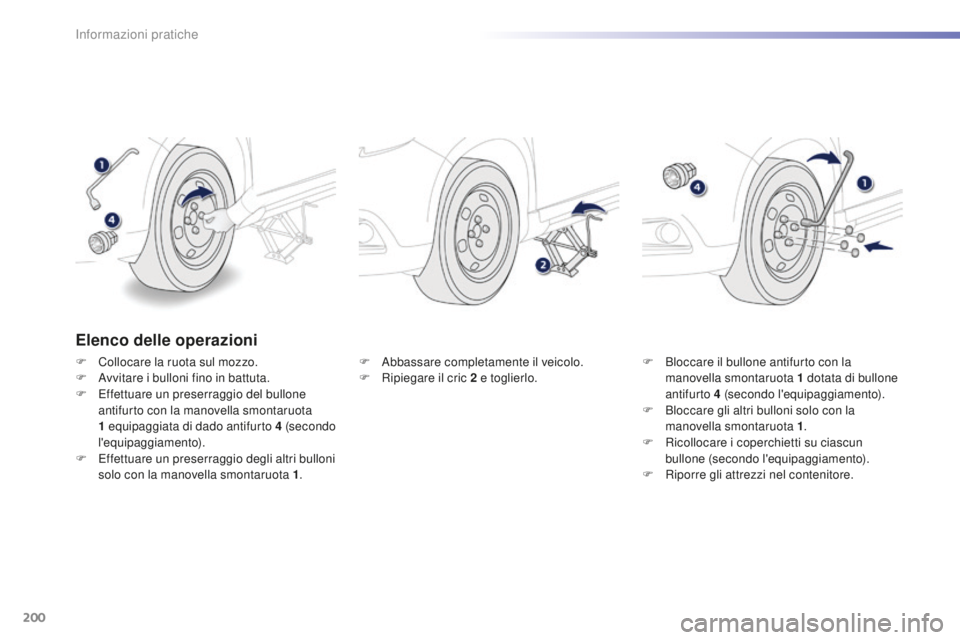

Elenco delle operazioni
F Collocare la ruota sul mozzo.
F A vvitare i bulloni fino in battuta.
F
E
ffettuare un preserraggio del bullone
antifurto con la manovella smontaruota
1
equipaggiata di dado antifurto 4 (secondo
l'equipaggiamento).
F
E
ffettuare un preserraggio degli altri bulloni
solo con la manovella smontaruota 1 .F
A bbassare completamente il veicolo.
F R ipiegare il cric 2 e toglierlo.F
B loccare il bullone antifurto con la
manovella smontaruota 1 dotata di bullone
antifurto 4
(secondo l'equipaggiamento).
F
B
loccare gli altri bulloni solo con la
manovella smontaruota 1 .
F
R
icollocare i coperchietti su ciascun
bullone (secondo l'equipaggiamento).
F
R
iporre gli attrezzi nel contenitore.
Informazioni pratiche
Page 203 of 450

201
2008_it_Chap09_info-pratiques_ed01-2016

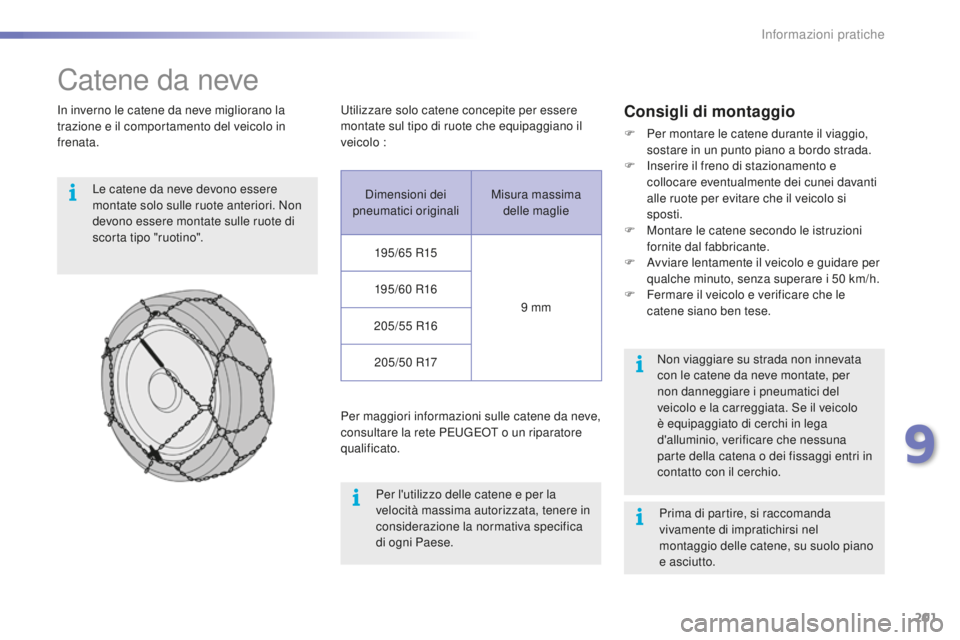

Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo "ruotino".
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote che equipaggiano il
veicolo :
Per maggiori informazioni sulle catene da neve,
consultare la rete PEUGEOT o un riparatore
qualificato.Consigli di montaggio
F Per montare le catene durante il viaggio,
sostare in un punto piano a bordo strada.
F
I
nserire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
F
M
ontare le catene secondo le istruzioni
fornite dal fabbricante.
F
A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
F
F
ermare il veicolo e verificare che le
catene siano ben tese.
Non viaggiare su strada non innevata
con le catene da neve montate, per
non danneggiare i pneumatici del
veicolo e la carreggiata. Se il veicolo
è equipaggiato di cerchi in lega
d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Dimensioni dei
pneumatici originali Misura massima
delle maglie
195/65
R15 9
mm
195/60
R16
205/55
R16
205/50
R17 Prima di partire, si raccomanda
vivamente di impratichirsi nel
montaggio delle catene, su suolo piano
e asciutto.
9
Informazioni pratiche
Page 204 of 450

202
2008_it_Chap09_info-pratiques_ed01-2016

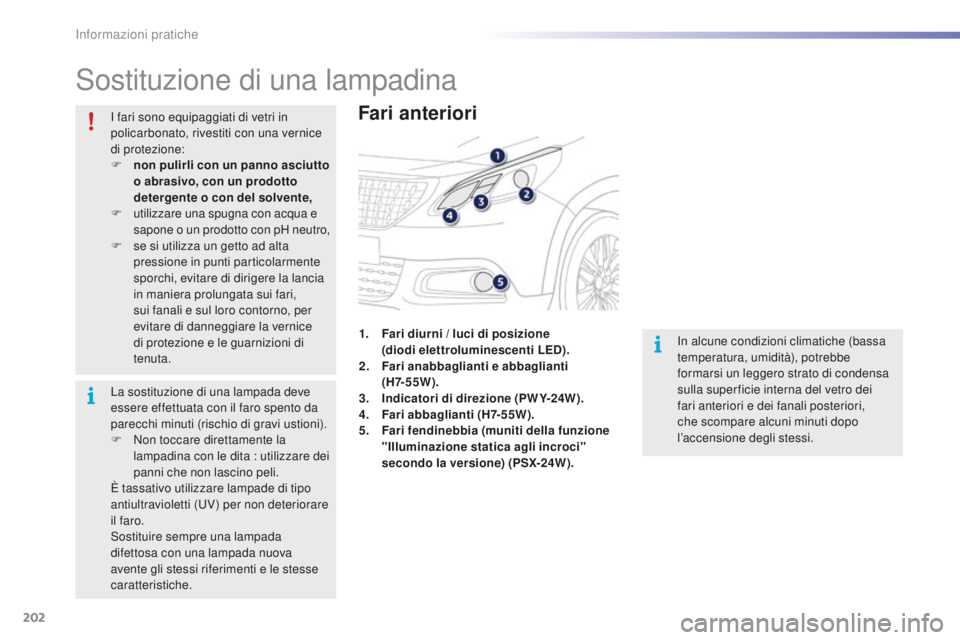

Sostituzione di una lampadina
Fari anteriori
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F
no
n
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F
u
tilizzare una spugna con acqua e
sapone o un prodotto con pH neutro,
F
s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta. 1. F
ari diurni / luci di posizione
(diodi elettroluminescenti LED).
2.
F
ari anabbaglianti e abbaglianti
( H 7- 5 5 W ) .
3.
I
ndicatori di direzione (PWY-24W).
4.
F
ari abbaglianti (H7-55W).
5.
F
ari fendinebbia (muniti della funzione
"Illuminazione statica agli incroci"
secondo la versione) (PSX-24W).
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F
N
on toccare direttamente la
lampadina con le dita : utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
Informazioni pratiche
Page 205 of 450

203
2008_it_Chap09_info-pratiques_ed01-2016

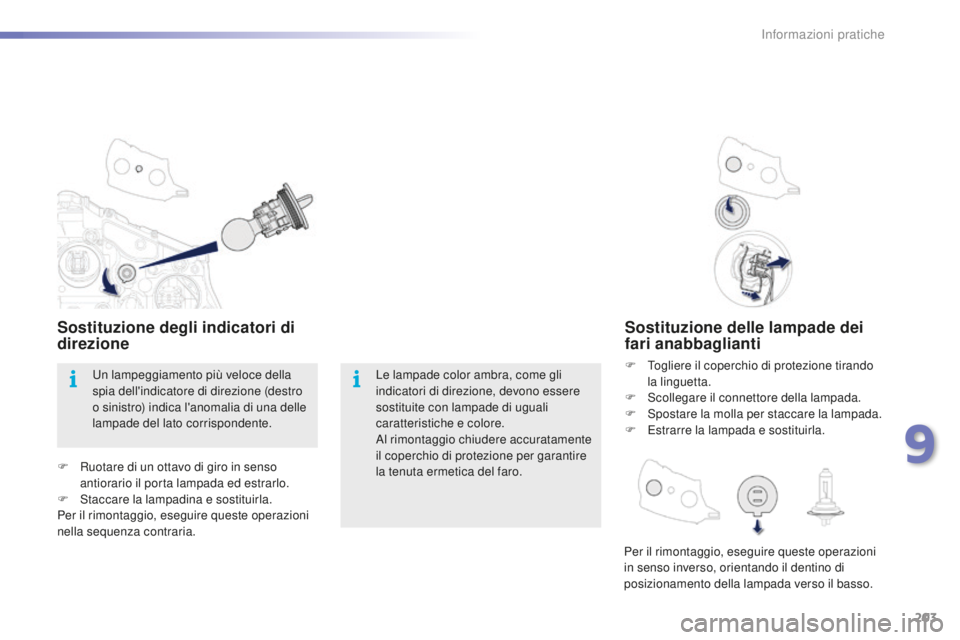

Sostituzione delle lampade dei
fari anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F
S
collegare il connettore della lampada.
F
S
postare la molla per staccare la lampada.
F
E
strarre la lampada e sostituirla.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.
Al rimontaggio chiudere accuratamente
il coperchio di protezione per garantire
la tenuta ermetica del faro.
Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Sostituzione degli indicatori di
direzione
Per il rimontaggio, eseguire queste operazioni
in senso inverso, orientando il dentino di
posizionamento della lampada verso il basso.
F
R
uotare di un ottavo di giro in senso
antiorario il porta lampada ed estrarlo.
F
S
taccare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
nella sequenza contraria.
9
Informazioni pratiche
Page 206 of 450

204
2008_it_Chap09_info-pratiques_ed01-2016

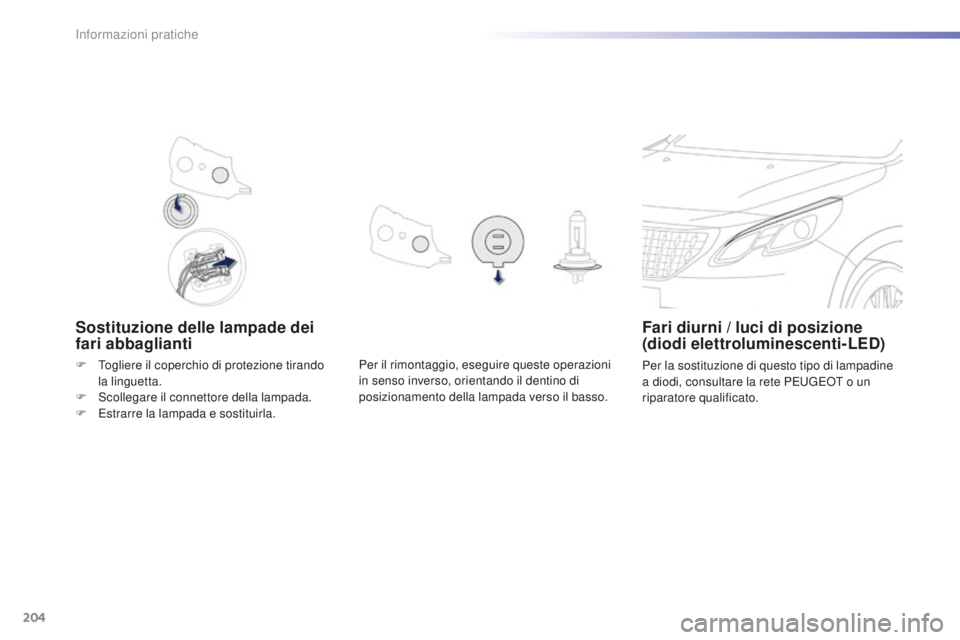

Sostituzione delle lampade dei
fari abbagliantiFari diurni / luci di posizione
(diodi elettroluminescenti-LED)
Per la sostituzione di questo tipo di lampadine
a diodi, consultare la rete PEUGEOT o un
riparatore qualificato.
Per il rimontaggio, eseguire queste operazioni
in senso inverso, orientando il dentino di
posizionamento della lampada verso il basso.
F
T
ogliere il coperchio di protezione tirando
la linguetta.
F
S
collegare il connettore della lampada.
F
E
strarre la lampada e sostituirla.
Informazioni pratiche
Page 207 of 450

205
2008_it_Chap09_info-pratiques_ed01-2016

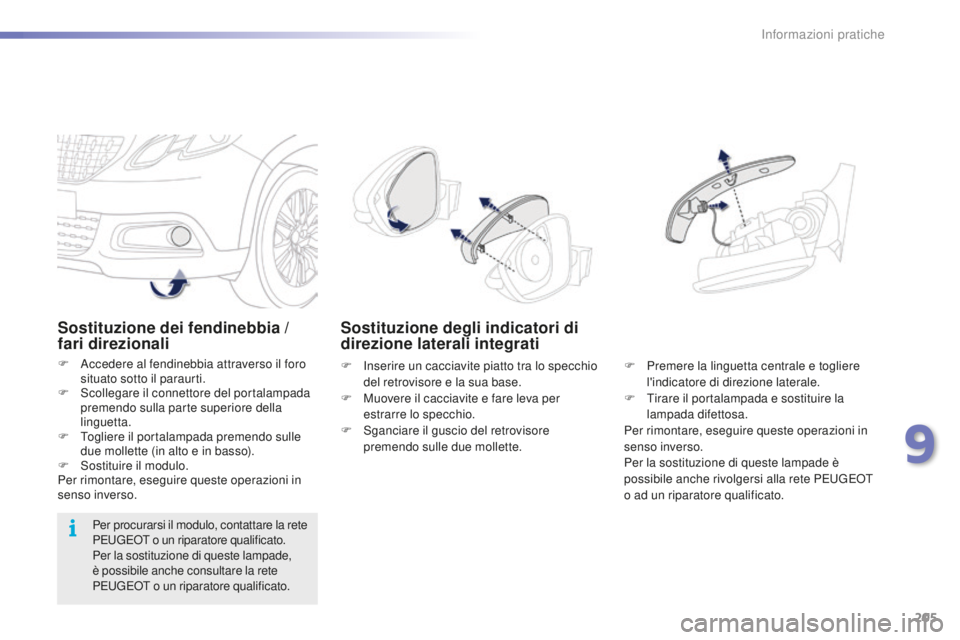

Sostituzione dei fendinebbia /
fari direzionali
F Accedere al fendinebbia attraverso il foro situato sotto il paraurti.
F
S
collegare il connettore del portalampada
premendo sulla parte superiore della
linguetta.
F
T
ogliere il portalampada premendo sulle
due mollette (in alto e in basso).
F
S
ostituire il modulo.
Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione degli indicatori di
direzione laterali integrati
F Premere la linguetta centrale e togliere
l'indicatore di direzione laterale.
F
T
irare il portalampada e sostituire la
lampada difettosa.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per la sostituzione di queste lampade è
possibile anche rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
F
I
nserire un cacciavite piatto tra lo specchio
del retrovisore e la sua base.
F
M
uovere il cacciavite e fare leva per
estrarre lo specchio.
F
S
ganciare il guscio del retrovisore
premendo sulle due mollette.
Per procurarsi il modulo, contattare la rete
PEUGEOT o un riparatore qualificato.
Per la sostituzione di queste lampade,
è possibile anche consultare la rete
PEUGEOT o un riparatore qualificato.
9
Informazioni pratiche
Page 208 of 450

206
2008_it_Chap09_info-pratiques_ed01-2016

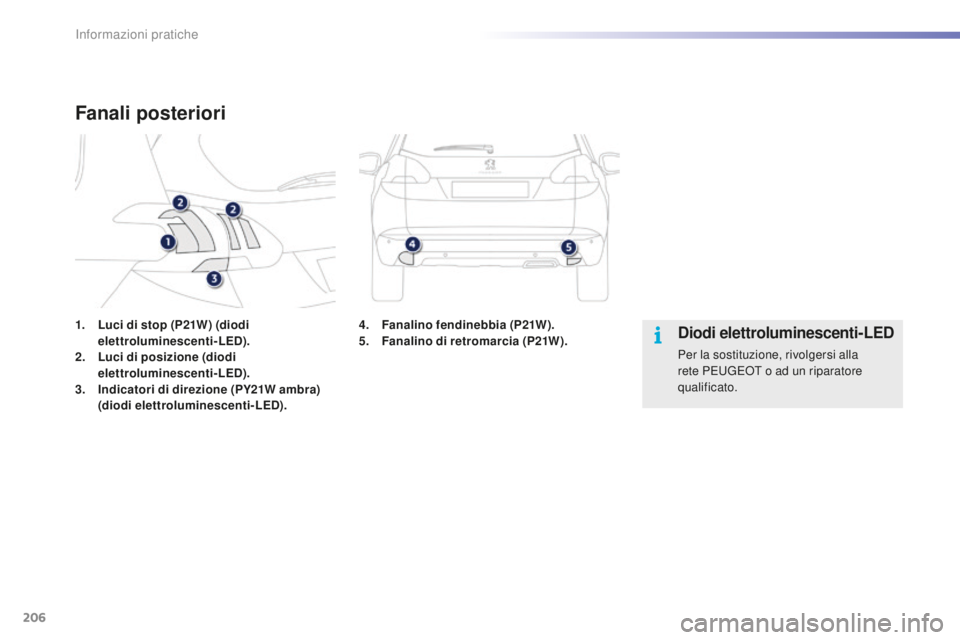

1. Luci di stop (P21W) (diodi elettroluminescenti-LED).
2.
L
uci di posizione (diodi
elettroluminescenti-LED).
3.
I
ndicatori di direzione (PY21W ambra)
(diodi elettroluminescenti-LED).
Fanali posteriori
Diodi elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
4.
F
analino fendinebbia (P21W).
5. F
analino di retromarcia (P21W).
Informazioni pratiche
Page 209 of 450

207
2008_it_Chap09_info-pratiques_ed01-2016

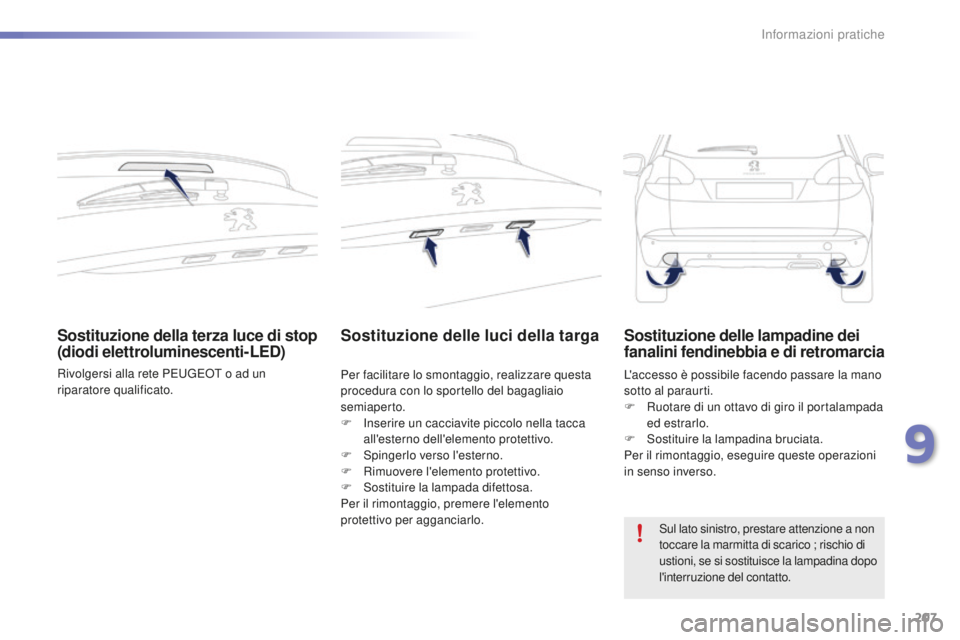

Sostituzione della terza luce di stop
(diodi elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Sostituzione delle luci della targa
Per facilitare lo smontaggio, realizzare questa
procedura con lo sportello del bagagliaio
semiaperto.
F
I
nserire un cacciavite piccolo nella tacca
all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. L'accesso è possibile facendo passare la mano
sotto al paraurti.
F
R
uotare di un ottavo di giro il portalampada
ed estrarlo.
F
S
ostituire la lampadina bruciata.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fanalini fendinebbia e di retromarcia
Sul lato sinistro, prestare attenzione a non
toccare la marmitta di scarico ; rischio di
ustioni, se si sostituisce la lampadina dopo
l'interruzione del contatto.
9
Informazioni pratiche
Page 210 of 450

208
2008_it_Chap09_info-pratiques_ed01-2016
Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro del coperchio della scatola portafusibili del cruscotto o
del cassettino portaoggetti.
Accedere agli attrezzi
Per il cruscotto :
F S ganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F
S
ganciare completamente il coperchio e
capovolgerlo.
F
E
strarre il supporto sul dorso del quale è
fissata la pinzetta.
Per il cassettino portaoggetti :
F
A
prire il coperchio del cassettino
portaoggetti.
F
S
ganciare il coperchio della scatola dei
fusibili tirando la parte superiore destra.
F
S
taccare completamente il coperchio e
capovolgerlo.
F
E
strarre il supporto sul retro del quale è
fissata la pinzetta.
Informazioni pratiche
