PEUGEOT 2008 2018 Omistajan Käsikirja (in Finnish)

149

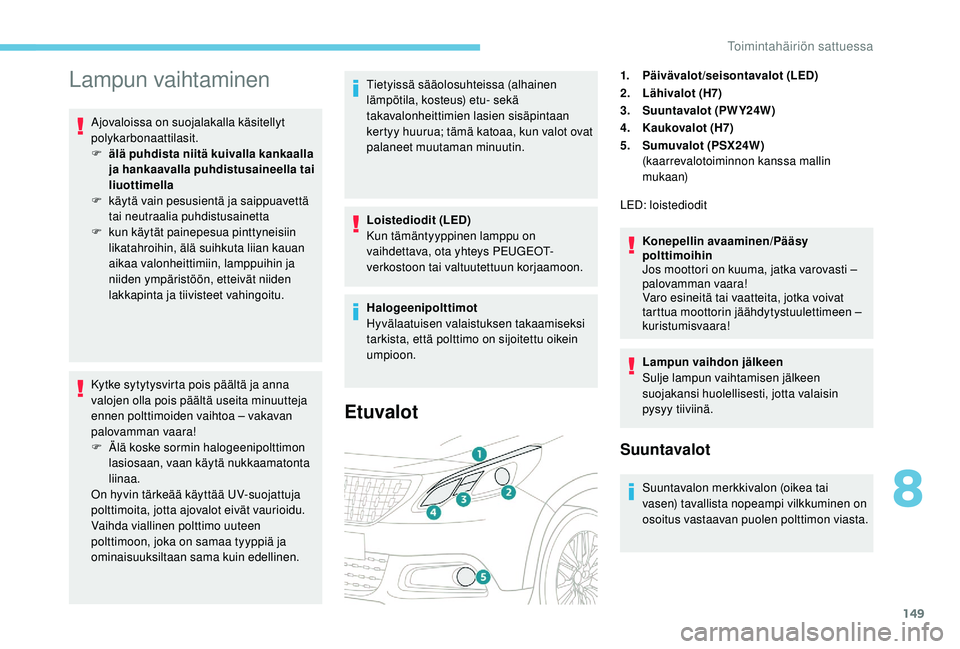

Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit.
F
ä
lä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuottimella
F

k
äytä vain pesusientä ja saippuavettä
tai neutraalia puhdistusainetta
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät niiden
lakkapinta ja tiivisteet vahingoitu.
Kytke sytytysvirta pois päältä ja anna
valojen olla pois päältä useita minuutteja
ennen polttimoiden vaihtoa – vakavan
palovamman vaara!
F

Ä
lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen. Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot ovat
palaneet muutaman minuutin.
Loistediodit (LED)
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Halogeenipolttimot
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Etuvalot
1.
Päivävalot/seisontavalot (LED)
2. Lähivalot (H7)
3. Suuntavalot (PWY24W)
4. Kaukovalot (H7)
5. Sumuvalot (PSX24W)
(kaarrevalotoiminnon kanssa mallin
mukaan)
LED: loistediodit
Konepellin avaaminen/Pääsy
polttimoihin
Jos moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen –
kuristumisvaara!
Lampun vaihdon jälkeen
Sulje lampun vaihtamisen jälkeen
suojakansi huolellisesti, jotta valaisin
pysyy tiiviinä.
Suuntavalot
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen on
osoitus vastaavan puolen polttimon viasta.
8
Toimintahäiriön sattuessa

150
Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.

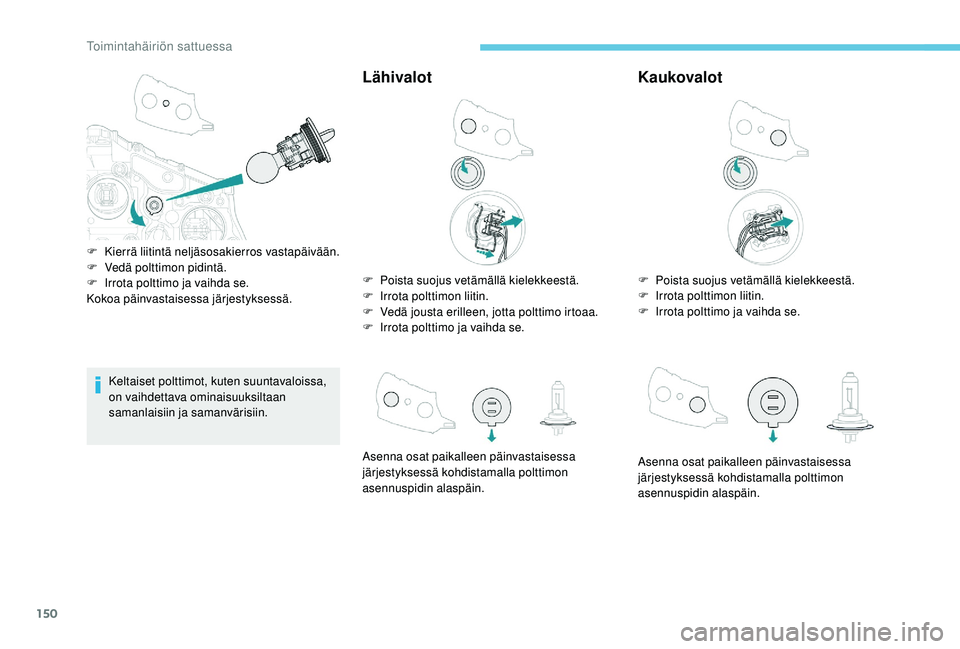

Lähivalot
F Poista suojus vetämällä kielekkeestä.
F I rrota polttimon liitin.
F

V
edä jousta erilleen, jotta polttimo irtoaa.
F

I
rrota polttimo ja vaihda se.
F

K

ierrä liitintä neljäsosakierros vastapäivään.
F
V
edä polttimon pidintä.
F
I
rrota polttimo ja vaihda se.
Kokoa päinvastaisessa järjestyksessä.
Asenna osat paikalleen päinvastaisessa
järjestyksessä kohdistamalla polttimon
asennuspidin alaspäin.
Kaukovalot
F Poista suojus vetämällä kielekkeestä.
F I rrota polttimon liitin.
F

I
rrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä kohdistamalla polttimon
asennuspidin alaspäin.
Toimintahäiriön sattuessa

151

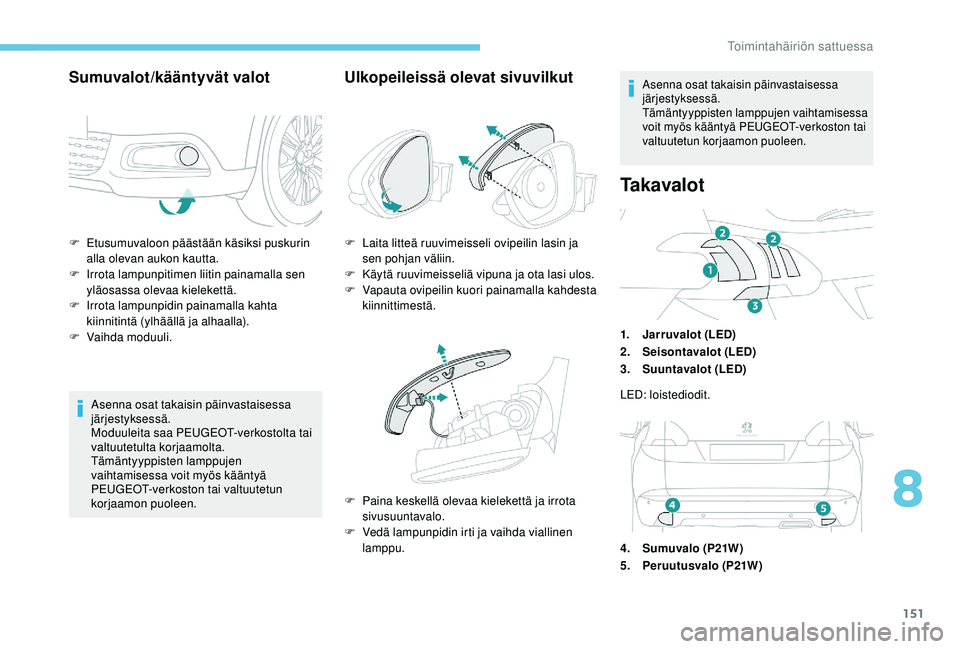

F Etusumuvaloon päästään käsiksi puskurin alla olevan aukon kautta.
F

I
rrota lampunpitimen liitin painamalla sen
yläosassa olevaa kielekettä.
F

I
rrota lampunpidin painamalla kahta
kiinnitintä (ylhäällä ja alhaalla).
F

V
aihda moduuli.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Moduuleita saa PEUGEOT-verkostolta tai
valtuutetulta korjaamolta.
Tämäntyyppisten lamppujen
vaihtamisessa voit myös kääntyä
PEUGEOT-verkoston tai valtuutetun
korjaamon puoleen.
Ulkopeileissä olevat sivuvilkut
F Laita litteä ruuvimeisseli ovipeilin lasin ja sen pohjan väliin.
F

K
äytä ruuvimeisseliä vipuna ja ota lasi ulos.
F

V
apauta ovipeilin kuori painamalla kahdesta
kiinnittimestä.
F

P
aina keskellä olevaa kielekettä ja irrota
sivusuuntavalo.
F

V
edä lampunpidin irti ja vaihda viallinen
lamppu.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Tämäntyyppisten lamppujen vaihtamisessa
voit myös kääntyä PEUGEOT-verkoston tai
valtuutetun korjaamon puoleen.
Ta k a v a l o t
1. Jarruvalot (LED)
2. Seisontavalot (LED)
3. Suuntavalot (LED)
LED: loistediodit.
4. Sumuvalo (P21W)
5. Peruutusvalo (P21W)
Sumuvalot/kääntyvät valot
8
Toimintahäiriön sattuessa

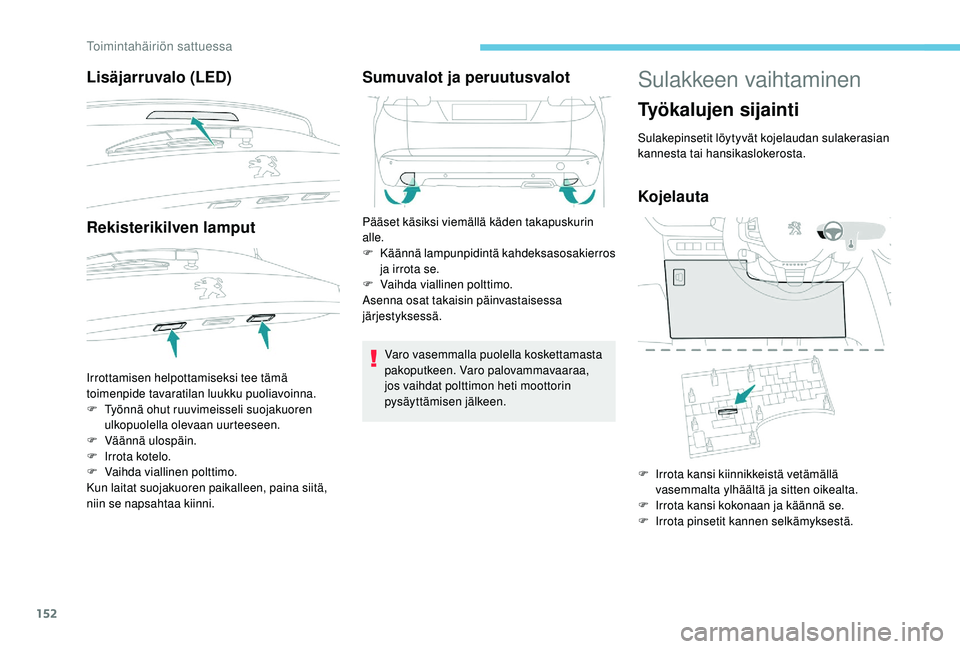

152
Lisäjarruvalo (LED)
Rekisterikilven lamput
Irrottamisen helpottamiseksi tee tämä
toimenpide tavaratilan luukku puoliavoinna.
F
T
yönnä ohut ruuvimeisseli suojakuoren
ulkopuolella olevaan uurteeseen.
F

V
äännä ulospäin.
F

I
rrota kotelo.
F

V
aihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
Sumuvalot ja peruutusvalot
Pääset käsiksi viemällä käden takapuskurin
alle.
F

K
äännä lampunpidintä kahdeksasosakierros
ja irrota se.
F

V
aihda viallinen polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Varo vasemmalla puolella koskettamasta
pakoputkeen. Varo palovammavaaraa,
jos vaihdat polttimon heti moottorin
pysäyttämisen jälkeen.
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepinsetit löytyvät kojelaudan sulakerasian
kannesta tai hansikaslokerosta.
Kojelauta
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
F

I
rrota kansi kokonaan ja käännä se.
F

Ir
rota pinsetit kannen selkämyksestä.
Toimintahäiriön sattuessa

153

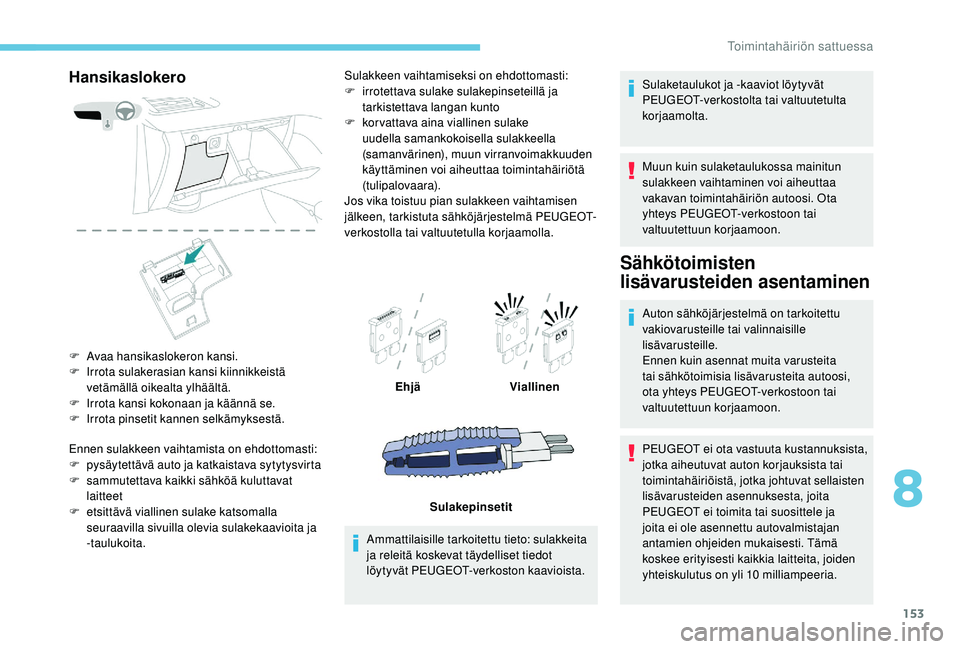

Hansikaslokero
F Avaa hansikaslokeron kansi.
F I rrota sulakerasian kansi kiinnikkeistä
vetämällä oikealta ylhäältä.
F

I
rrota kansi kokonaan ja käännä se.
F

Ir
rota pinsetit kannen selkämyksestä.
Ennen sulakkeen vaihtamista on ehdottomasti:
F

p
ysäytettävä auto ja katkaistava sytytysvirta
F

s
ammutettava kaikki sähköä kuluttavat
laitteet
F

e
tsittävä viallinen sulake katsomalla
seuraavilla sivuilla olevia sulakekaavioita ja
-taulukoita. Sulakkeen vaihtamiseksi on ehdottomasti:
F

i
rrotettava sulake sulakepinseteillä ja
tarkistettava langan kunto
F
k
orvattava aina viallinen sulake
uudella samankokoisella sulakkeella
(samanvärinen), muun virranvoimakkuuden
käyttäminen voi aiheuttaa toimintahäiriötä
(tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähköjärjestelmä PEUGEOT-
verkostolla tai valtuutetulla korjaamolla.
Ammattilaisille tarkoitettu tieto: sulakkeita
ja releitä koskevat täydelliset tiedot
löytyvät PEUGEOT-verkoston kaavioista. Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-verkostolta tai valtuutetulta
korjaamolta.
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoosi. Ota
yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Ehjä
Viallinen
Sulakepinsetit PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
PEUGEOT ei toimita tai suosittele ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
8
Toimintahäiriön sattuessa

154

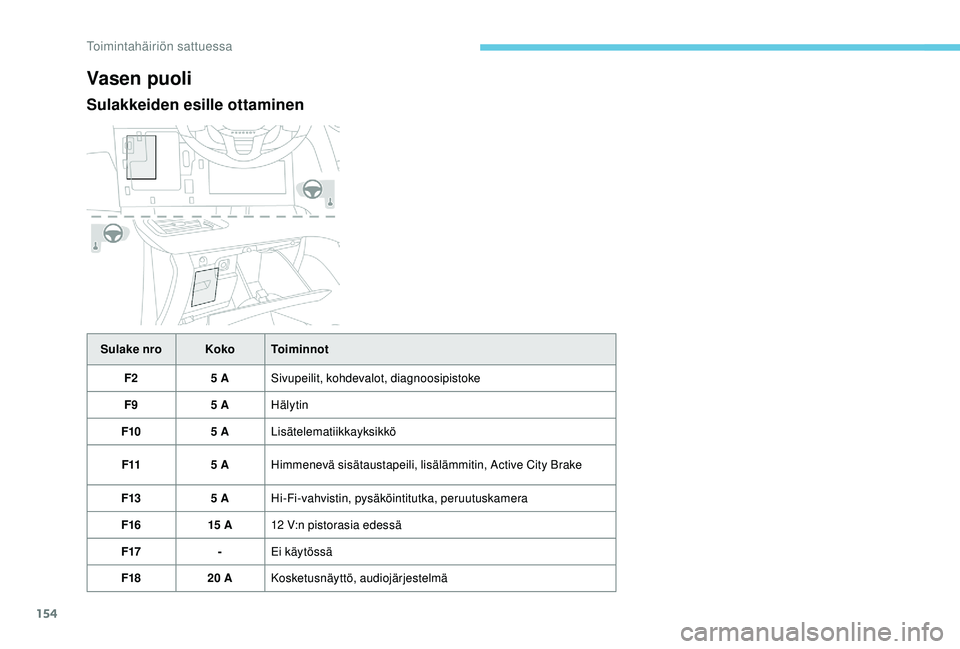

Vasen puoli
Sulakkeiden esille ottaminen
Sulake nroKokoToiminnot
F2 5 ASivupeilit, kohdevalot, diagnoosipistoke
F9 5 AHälytin
F10 5 ALisätelematiikkayksikkö
F11 5 AHimmenevä sisätaustapeili, lisälämmitin, Active City Brake
F13 5 AHi-Fi-vahvistin, pysäköintitutka, peruutuskamera
F16 15 A12 V:n pistorasia edessä
F17 -Ei käytössä
F18 20 AKosketusnäyttö, audiojärjestelmä
Toimintahäiriön sattuessa

155

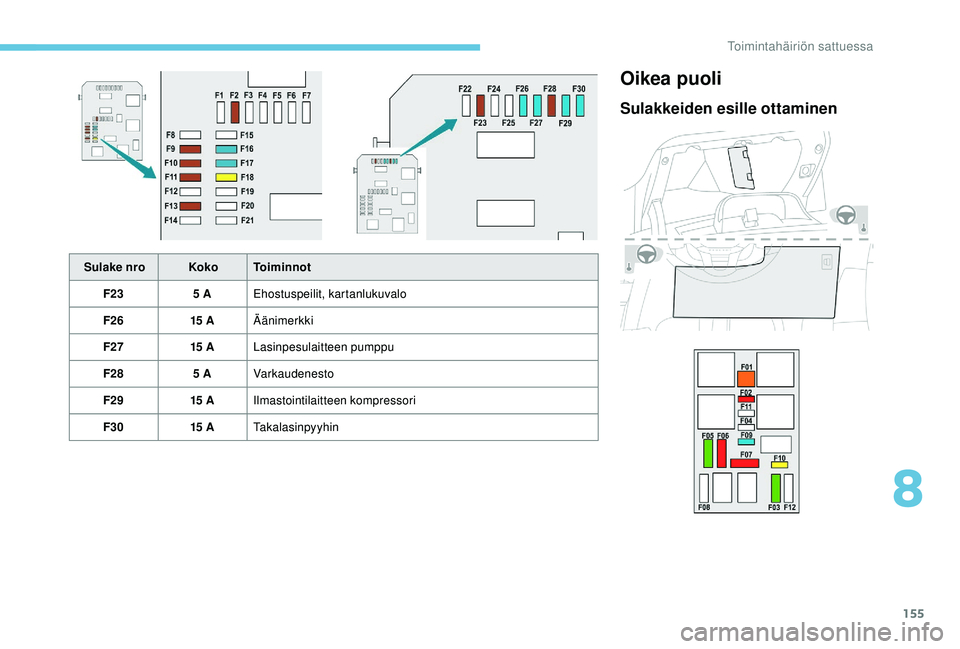

Sulake nroKokoToiminnot
F23 5 AEhostuspeilit, kartanlukuvalo
F26 15 AÄänimerkki
F27 15 ALasinpesulaitteen pumppu
F28 5 AVarkaudenesto
F29 15 AIlmastointilaitteen kompressori
F30 15 ATakalasinpyyhin
Oikea puoli
Sulakkeiden esille ottaminen
8
Toimintahäiriön sattuessa

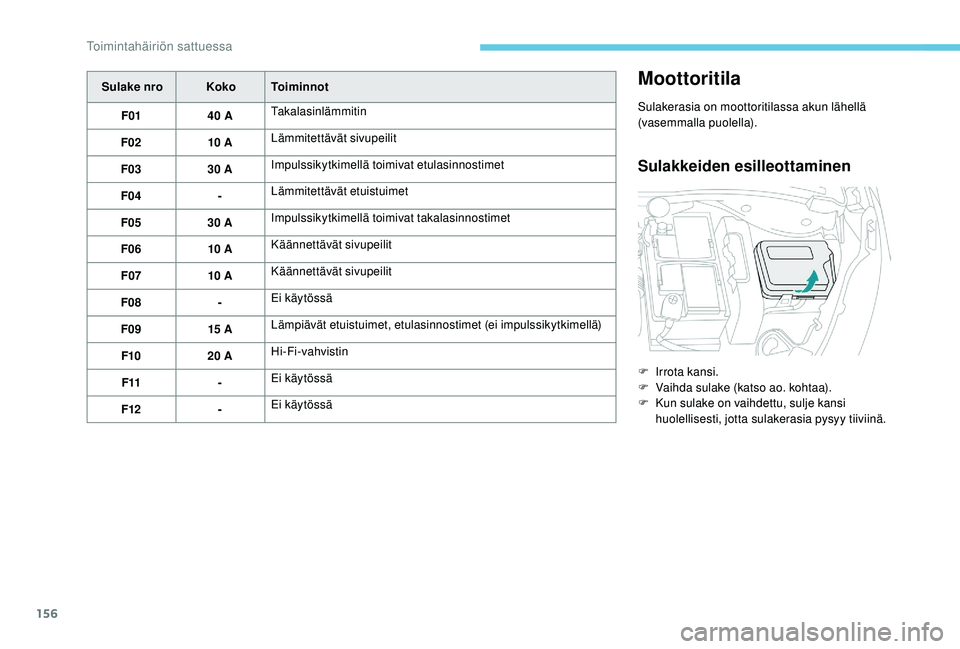

156
Sulake nroKokoToiminnot
F01 40 ATakalasinlämmitin
F02 10 ALämmitettävät sivupeilit
F03 30 AImpulssikytkimellä toimivat etulasinnostimet
F04 -Lämmitettävät etuistuimet
F05 30 AImpulssikytkimellä toimivat takalasinnostimet
F06 10 AKäännettävät sivupeilit
F07 10 AKäännettävät sivupeilit
F08 -Ei käytössä
F09 15 ALämpiävät etuistuimet, etulasinnostimet (ei impulssikytkimellä)
F10 20 AHi-Fi-vahvistin
F11 -Ei käytössä
F12 -Ei käytössäMoottoritila
Sulakerasia on moottoritilassa akun lähellä
(vasemmalla puolella).
Sulakkeiden esilleottaminen
F Irrota kansi.
F
V aihda sulake (katso ao. kohtaa).
F

K
un sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä.
Toimintahäiriön sattuessa

157

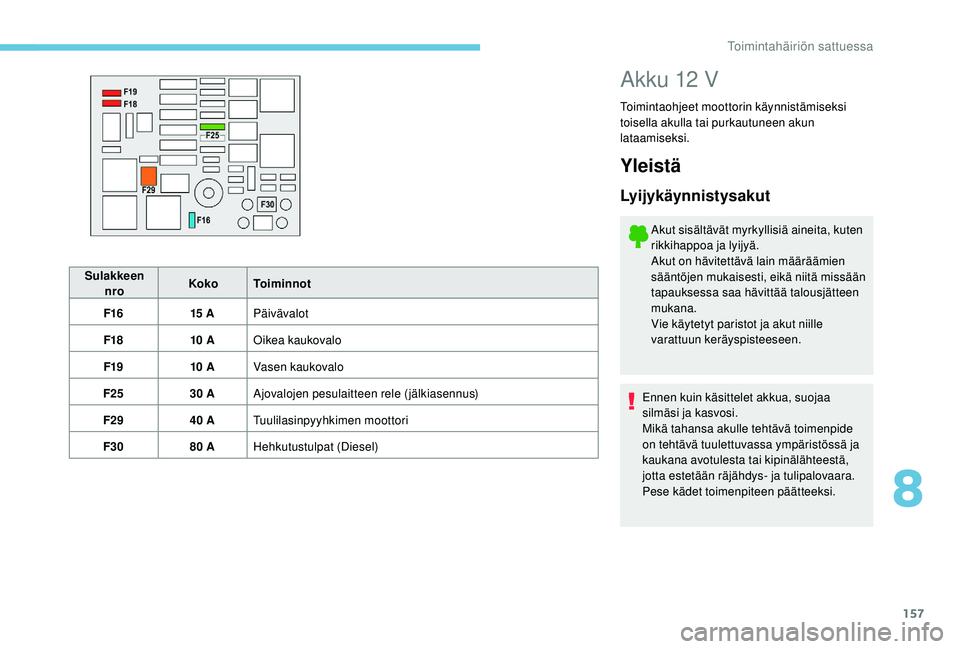

Sulakkeen nro Koko
Toiminnot
F16 15 APäivävalot
F18 10 AOikea kaukovalo
F19 10 AVasen kaukovalo
F25 30 AAjovalojen pesulaitteen rele (jälkiasennus)
F29 40 ATuulilasinpyyhkimen moottori
F30 80 AHehkutustulpat (Diesel)
Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Yleistä
Lyijykäynnistysakut
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt paristot ja akut niille
varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä,
jotta estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
8
Toimintahäiriön sattuessa

158

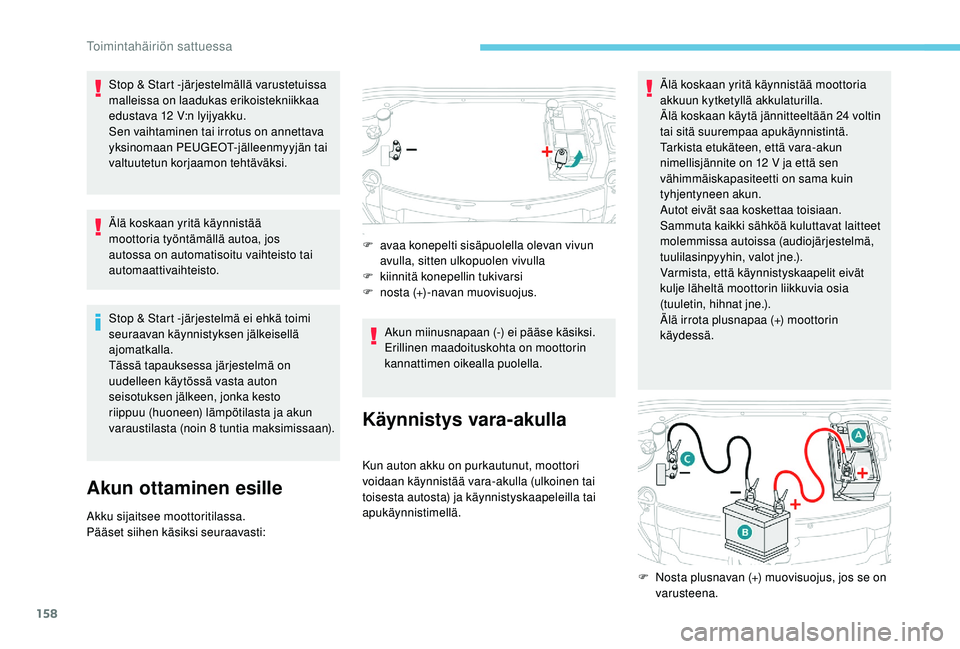

Stop & Start -järjestelmällä varustetuissa
malleissa on laadukas erikoistekniikkaa
edustava 12 V:n lyijyakku.
Sen vaihtaminen tai irrotus on annettava
yksinomaan PEUGEOT-jälleenmyyjän tai
valtuutetun korjaamon tehtäväksi.
Älä koskaan yritä käynnistää
moottoria työntämällä autoa, jos
autossa on automatisoitu vaihteisto tai
automaattivaihteisto.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on
uudelleen käytössä vasta auton
seisotuksen jälkeen, jonka kesto
riippuu (huoneen) lämpötilasta ja akun
varaustilasta (noin 8 tuntia maksimissaan).
Akun ottaminen esille
Akku sijaitsee moottoritilassa.
Pääset siihen käsiksi seuraavasti:F

a
vaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
F
k
iinnitä konepellin tukivarsi
F
n
osta (+)-navan muovisuojus.
Akun miinusnapaan (-) ei pääse käsiksi.
Erillinen maadoituskohta on moottorin
kannattimen oikealla puolella.
Käynnistys vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä. Älä koskaan yritä käynnistää moottoria
akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin
tai sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12
V ja että sen
vähimmäiskapasiteetti on sama kuin
tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhin, valot jne.).
Varmista, että käynnistyskaapelit eivät
kulje läheltä moottorin liikkuvia osia
(tuuletin, hihnat jne.).
Älä irrota plusnapaa (+) moottorin
käydessä.
F
N
osta plusnavan (+) muovisuojus, jos se on
varusteena.
Toimintahäiriön sattuessa
