Repetidor lateral de intermitencia WY5W ‡mbar Empuje el repetidor hacia la parte delantera o hacia la trasera parapoder sacar el conjunto. Sujete el conector y gire un cuarto de vuelta la transparencia. Sustituya la l‡mpara.
Intermitentes PY21W ‡mbar Gire el conector casquillo Cun
cuarto de vuelta y ret’relo. Sustituya la l‡mpara.

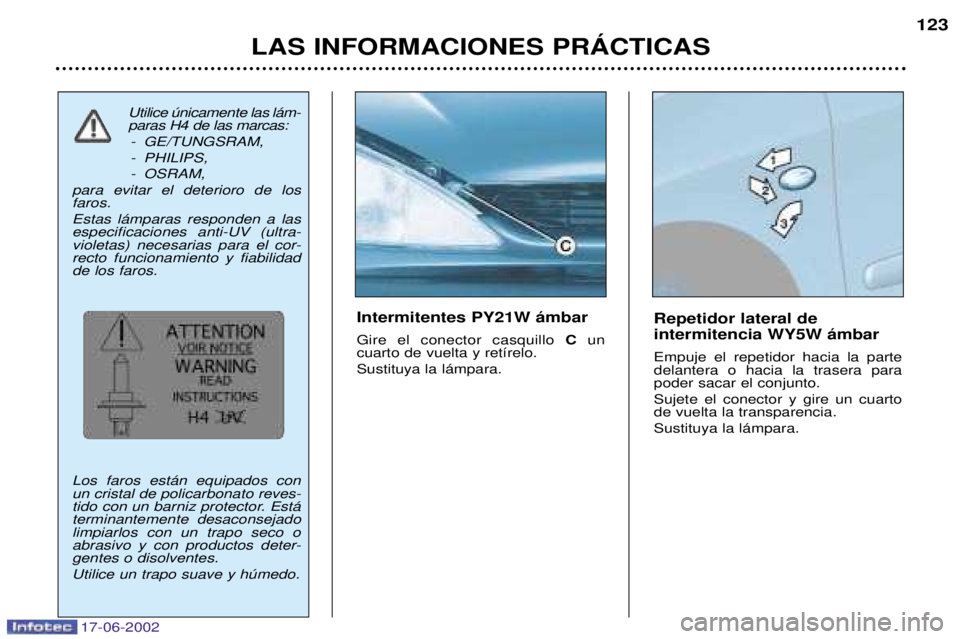

Utilice œnicamente las l‡m- paras H4 de las marcas:
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
para evitar el deterioro de los faros. Estas l‡mparas responden a las especificaciones anti-UV (ultra-violetas) necesarias para el cor-recto funcionamiento y fiabilidadde los faros. Los faros est‡n equipados con un cristal de policarbonato reves-
tido con un barniz protector. Est‡terminantemente desaconsejadolimpiarlos con un trapo seco oabrasivo y con productos deter-gentes o disolventes. Utilice un trapo suave y hœmedo.

17-06-2002
LAS INFORMACIONES PRçCTICAS125
Faros antiniebla delanteros H1 55W Pulse bajo la tapa de acceso para sacarla. Abra la tapa.Gire la tapa para sacarla.Desconecte la l‡mpara.Presione los dos extremos de la grapa de fijaci—n para sacar la l‡mpara.
Tercer piloto de stop 5 l‡mparas W5W (berlina) Con la ayuda de una llave de 10 mm, desenrosque las 2 tuercas A.
Saque el bloque del piloto. Pellizque las dos lengŸetas Bpara
sacar el porta l‡mparas.Sustituya la l‡mpara defectuosa.
Tercer piloto de stop (206 SW) Est‡ equipado con diodos electrolu- minescentes. En caso de disfuncionamiento, consulte un Punto Servicio
PEUGEOT.

17-06-2002
LAS INFORMACIONES PRçCTICAS
124
Pilotos traseros (berlina) Saque la parte de arriba del guarne- cido lateral del maletero. Desenrosque el tornillo de aletas situado en el interior del maleterocon la ayuda de la llave desmonta-ruedas si fuese necesario. Desconecte el conector
A.
Saque el bloque del piloto. Suelte la llave Bde la platina porta
l‡mparas. Desenrosque la tuerca Ccon la
ayuda de la llave By retire la platina
porta l‡mparas. Sustituya la l‡mpara defectuosa.En el montaje, coloque la llave Ben
el soporte Dy monte el piloto.
Berlina 206 SW
1. Luces de cambio de direcci—n PY21W ‡mbar (berlina) P21W (206 SW).
2. Luces de marcha atr‡s P21W.
3. Luces de stop/luces de posici—n P21/5W.
Las l‡mparas "‡mbar" deben ser sustituidas porl‡mparas de caracter’sti-cas y color idŽntico. Pilotos traseros (206 SW) Saque la parte de arriba del guarne- cido del maletero con una moneda. Desenrosque los tornillos de aletas con la llave desmonta-ruedas sifuese necesario. Saque el bloque del piloto.
Desconecte el conector.Separe las lengŸetas
1y retire la
platina porta l‡mparas 2.
Sustituya la l‡mpara defectuosa. En el montaje, monte el guarnecido del maletero introduciŽndolo porabajo y apret‡ndolo por arriba.

17-06-2002
LAS INFORMACIONES PRçCTICAS125
Faros antiniebla delanteros H1 55W Pulse bajo la tapa de acceso para sacarla. Abra la tapa.Gire la tapa para sacarla.Desconecte la l‡mpara.Presione los dos extremos de la grapa de fijaci—n para sacar la l‡mpara.
Tercer piloto de stop 5 l‡mparas W5W (berlina) Con la ayuda de una llave de 10 mm, desenrosque las 2 tuercas A.
Saque el bloque del piloto. Pellizque las dos lengŸetas Bpara
sacar el porta l‡mparas.Sustituya la l‡mpara defectuosa.
Tercer piloto de stop (206 SW) Est‡ equipado con diodos electrolu- minescentes. En caso de disfuncionamiento, consulte un Punto Servicio
PEUGEOT.

17-06-2002
LAS INFORMACIONES PRçCTICAS
126
Luz antiniebla trasera P21W Suelte el piloto y saque el conjunto. Gire el conector casquillo un cuarto de vuelta y ret’relo. Sustituya la l‡mpara. Luz matr’cula W5W Inserte un destornillador fino en uno de los agujeros exteriores de latransparencia. Empœjelo hacia el exterior para sacarlo. Retire la transparencia.Sustituya la l‡mpara defectuosa.

17-06-2002
LAS INFORMACIONES PRçCTICAS127
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles del panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinza Aest‡n en el interior de la
tapa de la caja de fusibles en elpanel de instrumentos. Desmontaje y montaje de un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro de calibre equivalente.
Bueno Malo
Pinza A

17-06-2002
LAS INFORMACIONES PRçCTICAS129
Caja de fusibles en el compartimento motor Para acceder al cajet’n situado en el compartimento motor (al lado de labater’a), suelte la tapa. DespuŽs de la intervenci—n, cierre cuidadosamente la tapa.El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie
u opcionales. Antes de instalar cualquier otro equipamiento o accesorios en suveh’culo, consulte en un Punto
de Servicio PEUGEOT. Ciertos accesorios elŽctricos o la forma como se han montadopueden tener efectos nefastospara el funcionamiento de suveh’culo (los circuitos electr—ni-cos de mando, el circuito audio yel circuito de carga elŽctrico). PEUGEOT declina toda respon- sabilidad sobre los gastos oca-sionados por la reparaci—n de suveh’culo o los disfuncionamien-tos resultantes de la instalaci—nde accesorios auxiliares no sumi-nistrados y no recomendadospor PEUGEOT y no instaladossegœn las prescripciones, espe-cialmente en todo aparato cuyoconsumo sobrepase los 10miliamperios.
* Los maxi fusibles son una protecci—n suplementaria de los sistemas elŽctricos.Toda intervenci—n en ellos debe efectuarse en un Punto de Servicio
PEUGEOT.

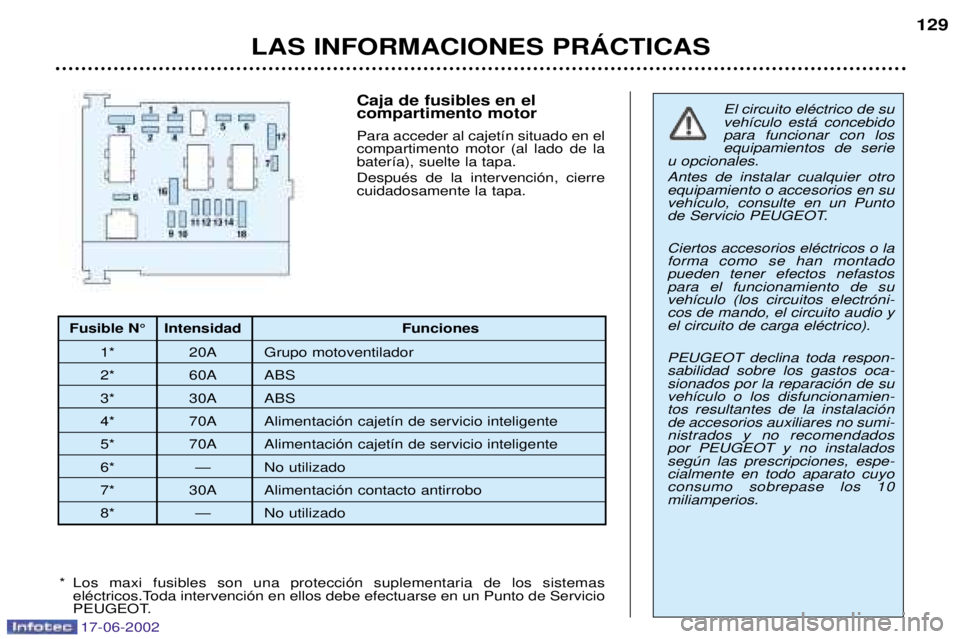

Fusible N¡ Intensidad Funciones
1* 20A Grupo motoventilador
2* 60A ABS
3* 30A ABS
4* 70A Alimentaci—n cajet’n de servicio inteligente
5* 70A Alimentaci—n cajet’n de servicio inteligente
6* Ñ No utilizado
7* 30A Alimentaci—n contacto antirrobo
8* Ñ No utilizado

17-06-2002
LAS INFORMACIONES PRçCTICAS
130

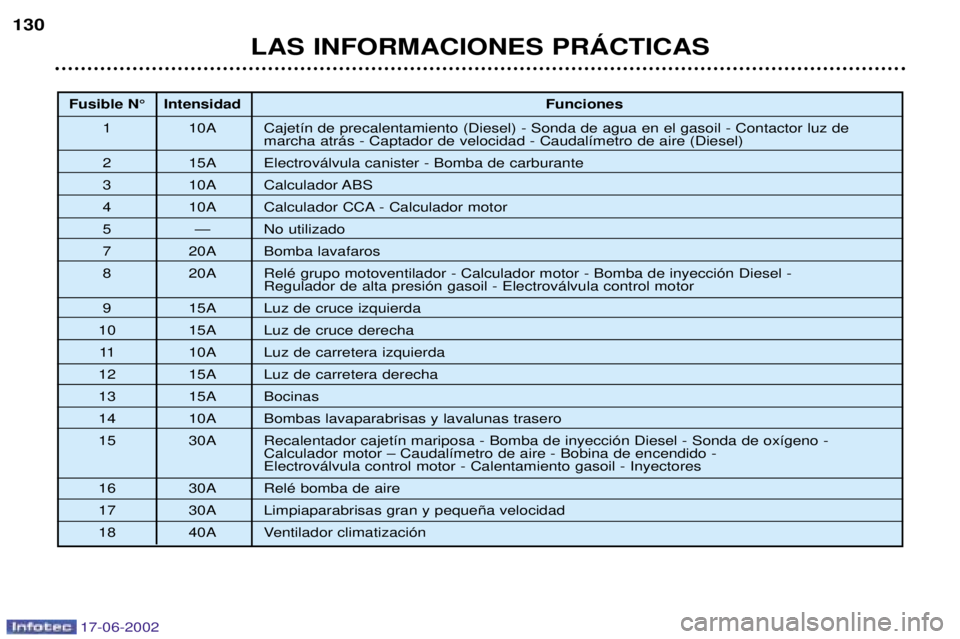

Fusible N¡ Intensidad
Funciones
1 10A Cajet’n de precalentamiento (Diesel) - Sonda de agua en el gasoil - Contactor luz de marcha atr‡s - Captador de velocidad - Caudal’metro de aire (Diesel)
2 15A Electrov‡lvula canister - Bomba de carburante
3 10A Calculador ABS
4 10A Calculador CCA - Calculador motor
5 Ñ No utilizado
7 20A Bomba lavafaros
8 20A RelŽ grupo motoventilador - Calculador motor - Bomba de inyecci—n Diesel - Regulador de alta presi—n gasoil - Electrov‡lvula control motor
9 15A Luz de cruce izquierda
10 15A Luz de cruce derecha 11 10A Luz de carretera izquierda
12 15A Luz de carretera derecha
13 15A Bocinas
14 10A Bombas lavaparabrisas y lavalunas trasero
15 30A Recalentador cajet’n mariposa - Bomba de inyecci—n Diesel - Sonda de ox’geno - Calculador motor Ð Caudal’metro de aire - Bobina de encendido - Electrov‡lvula control motor - Calentamiento gasoil - Inyectores
16 30A RelŽ bomba de aire
17 30A Limpiaparabrisas gran y peque–a velocidad
18 40A Ventilador climatizaci—n

17-06-2002
LAS INFORMACIONES PRçCTICAS127
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles del panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinza Aest‡n en el interior de la
tapa de la caja de fusibles en elpanel de instrumentos. Desmontaje y montaje de un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro de calibre equivalente.
Bueno Malo
Pinza A

17-06-2002
LAS INFORMACIONES PRçCTICAS
128

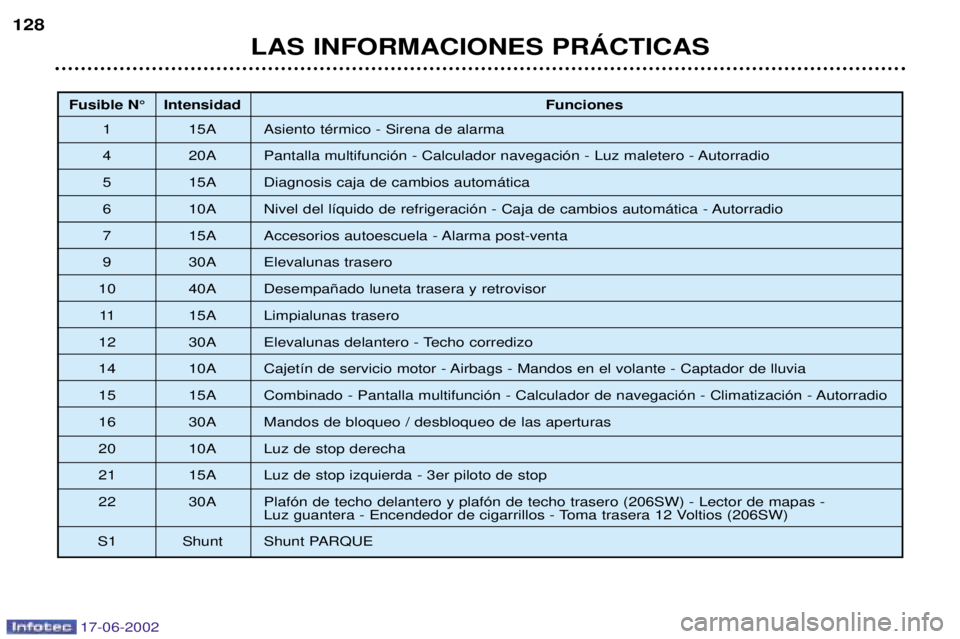

Fusible N¡ Intensidad
Funciones
1 15A Asiento tŽrmico - Sirena de alarma
4 20A Pantalla multifunci—n - Calculador navegaci—n - Luz maletero - Autorradio
5 15A Diagnosis caja de cambios autom‡tica
6 10A Nivel del l’quido de refrigeraci—n - Caja de cambios autom‡tica - Autorradio
7 15A Accesorios autoescuela - Alarma post-venta
9 30A Elevalunas trasero
10 40A Desempa–ado luneta trasera y retrovisor 11 15A Limpialunas trasero
12 30A Elevalunas delantero - Techo corredizo
14 10A Cajet’n de servicio motor - Airbags - Mandos en el volante - Captador de lluvia
15 15A Combinado - Pantalla multifunci—n - Calculador de navegaci—n - Climatizaci—n - Autorradio
16 30A Mandos de bloqueo / desbloqueo de las aperturas
20 10A Luz de stop derecha
21 15A Luz de stop izquierda - 3er piloto de stop
22 30A Plaf—n de techo delantero y plaf—n de techo trasero (206SW) - Lector de mapas - Luz guantera - Encendedor de cigarrillos - Toma trasera 12 Voltios (206SW)
S1 Shunt Shunt PARQUE
