INFORMACJE PRAKTYCZNE
130
CECHY SZCZEGÓLNE KÓŁ ALUMINIOWYCH

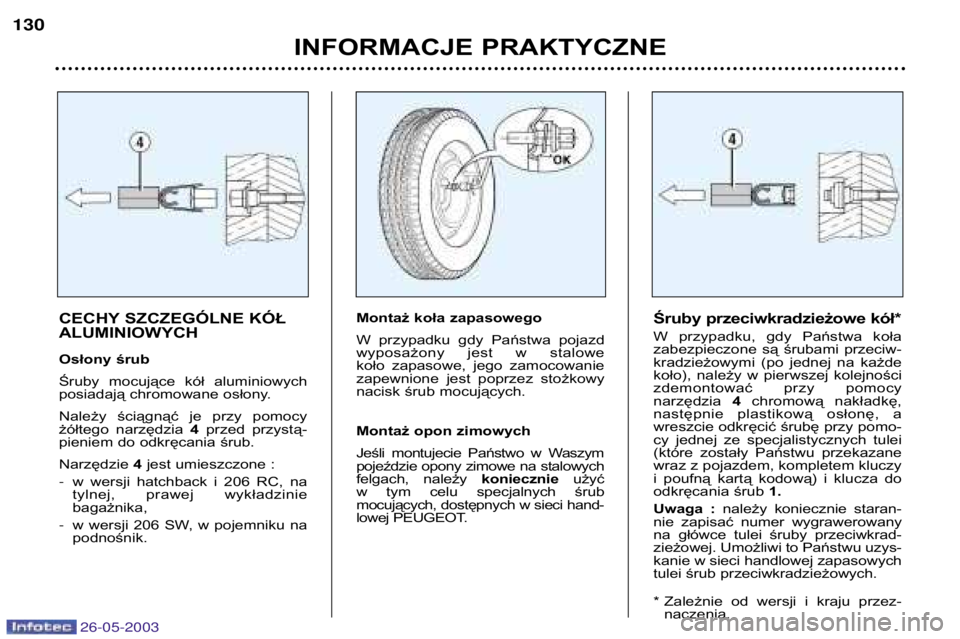

Osłony śrub
Śruby mocujące kół aluminiowych
posiadają chromowane osłony.
Należy ściągnąć je przy pomocy
żółtego narzędzia 4 przed przystą-
pieniem do odkręcania śrub. Narzędzie 4 jest umieszczone :
- w wersji hatchback i 206 RC, na
tylnej, prawej wykładziniebagażnika,
- w wersji 206 SW, w pojemniku napodnośnik. Montaż koła zapasowego
W przypadku gdy Państwa pojazd
wyposażony jest w stalowe
koło zapasowe, jego zamocowanie
zapewnione jest poprzez stożkowy
nacisk śrub mocujących.
Montaż opon zimowych
Jeśli montujecie Państwo w Waszym
pojeździe opony zimowe na stalowych
felgach, należy
koniecznieużyć
w tym celu specjalnych śrub
mocujących, dostępnych w sieci hand-
lowej PEUGEOT. Śruby przeciwkradzieżowe kół*
W przypadku, gdy Państwa koła
zabezpieczone są śrubami przeciw-
kradzieżowymi (po jednej na każde
koło), należy w pierwszej kolejności
zdemontować przy pomocynarzędzia
4 chromową nakładkę,
następnie plastikową osłonę, a
wreszcie odkręcić śrubę przy pomo-
cy jednej ze specjalistycznych tulei
(które zostały Państwu przekazane
wraz z pojazdem, kompletem kluczy
i poufną kartą kodową) i klucza do
odkręcania śrub 1.
Uwaga : należy koniecznie staran-
nie zapisać numer wygrawerowany
na główce tulei śruby przeciwkrad-
zieżowej. Umożliwi to Państwu uzys-kanie w sieci handlowej zapasowych
tulei śrub przeciwkradzieżowych.
* Zależnie od wersji i kraju przez- naczenia.

26-05-2003
INFORMACJE PRAKTYCZNE131

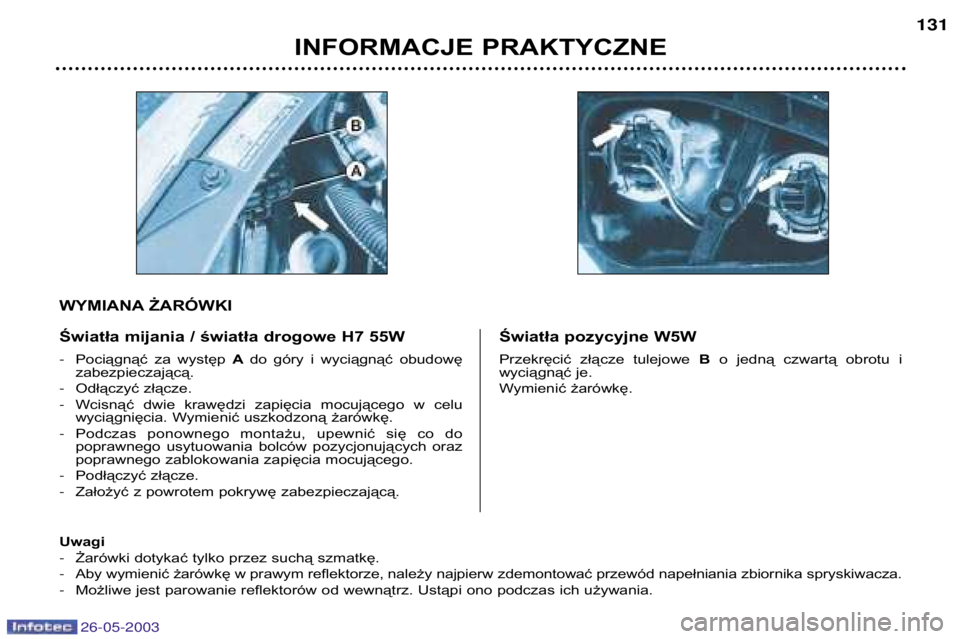

Światła mijania / światła drogowe H7 55W - Pociągnąć za występ Ado góry i wyciągnąć obudowę
zabezpieczającą.
- Odłączyć złącze.
- Wcisnąć dwie krawędzi zapięcia mocującego w celu
wyciągnięcia. Wymienić uszkodzoną żarówkę.
- Podczas ponownego montażu, upewnić się co do
poprawnego usytuowania bolców pozycjonujących oraz
poprawnego zablokowania zapięcia mocującego.
- Podłączyć złącze.
- Założyć z powrotem pokrywę zabezpieczającą. Światła pozycyjne W5W
Przekręcić złącze tulejowe
B o jedną czwartą obrotu i
wyciągnąć je.
Wymienić żarówkę.
Uwagi - Żarówki dotykać tylko przez suchą szmatkę.
- Aby wymienić żarówkę w prawym reflektorze, należy najpierw zdemontować przewód napełniania zbiornika spryskiwacza.
- Możliwe jest parowanie reflektorów od wewnątrz. Ustąpi ono podczas ich używania.
WYMIANA ŻARÓWKI

26-05-2003
INFORMACJE PRAKTYCZNE
132

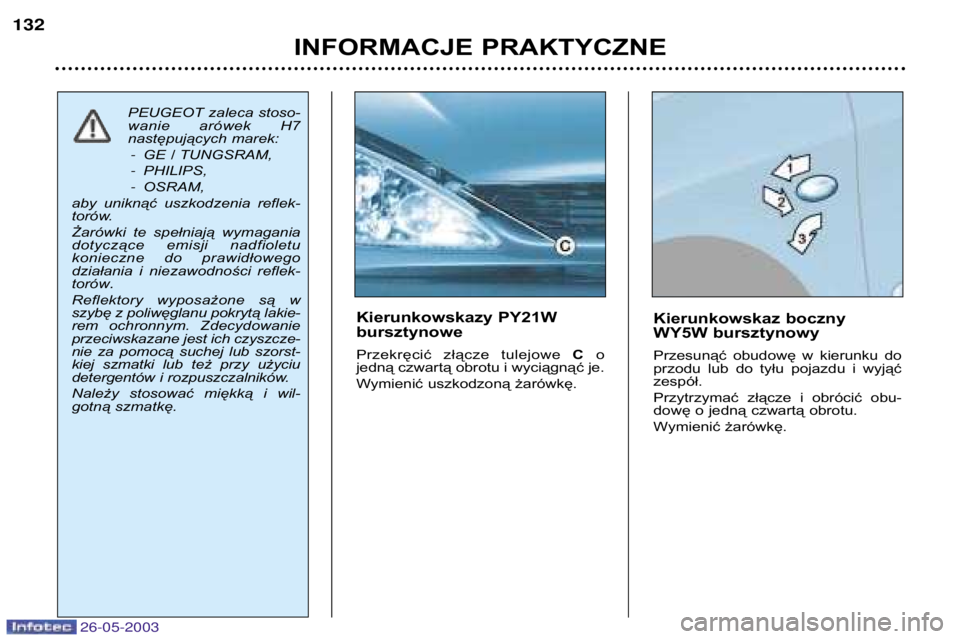

Kierunkowskaz boczny
WY5W bursztynowy
Przesunąć obudowę w kierunku do
przodu lub do tyłu pojazdu i wyjąćzespół.
Przytrzymać złącze i obrócić obu-
dowę o jedną czwartą obrotu.
Wymienić żarówkę.
Kierunkowskazy PY21W bursztynowe
Przekręcić złącze tulejowe C o
jedną czwartą obrotu i wyciągnąć je.
Wymienić uszkodzoną żarówkę.
PEUGEOT zaleca stoso-
wanie arówek H7
następujących marek:
- GE / TUNGSRAM,
- PHILIPS,
- OSRAM,
aby uniknąć uszkodzenia reflek-
torów.
Żarówki te spełniają wymagania
dotyczące emisji nadfioletu
konieczne do prawidłowego
działania i niezawodności reflek-torów .
Reflektory wyposażone są w
szybę z poliwęglanu pokrytą lakie-
rem ochronnym. Zdecydowanie
przeciwskazane jest ich czyszcze-
nie za pomocą suchej lub szorst-
kiej szmatki lub też przy użyciu
detergentów i rozpuszczalników.
Należy stosować miękką i wil-
gotną szmatkę.

26-05-2003
INFORMACJE PRAKTYCZNE
134
Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymontowania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowania
w celu wymontowania żarówki.
Trzecie światło stop
z 5 żarówkami W5W
(hatchback, 206 RC)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
Ścisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

26-05-2003
INFORMACJE PRAKTYCZNE133
Światła tylne
(hatchback, 206 RC)
Odpiąć boczne poszycie bagażnika.
Zdjąć śrubę motylkową.
Wymontować zespół świateł.
Nacisnąć na występ
Ai wypiąć
złącze.
Zdjąć osłonę.
Odciągnąć zapięcia Bi wymonto-
wać płytkę z obsadką żarówki.
Wymienić uszkodzoną żarówkę.
Przy montażu należy zwrócić uwagę
na prawidłowe ustawienie obudowy
żarówek i światła.
Hatchback, 206 RC 206 SW
1. Światła kierunkowskazów P21W.
2. Światła cofania P21W.
3. Światła stop / światła pozycyjne P21/5W.Światła tylne (206 SW)
Odpiąć górną część wykładziny
bagażnika przy pomocy monety.
Odkręcić dwie śruby motylkowe, w
razie potrzeby przy pomocy klucza
do demontażu kół.
Wymontować zespół świateł.
Odłączyć złącze.
Ścisnąć języczki 1i wyjąć płytkę z
obsadką żarówek 2.
Wymienić uszkodzoną żarówkę.
Przy montażu należy, założyć
wykładzinę bagażnika, zaczynając od
dołu, a następnie zapinając u góry.

26-05-2003
INFORMACJE PRAKTYCZNE
134
Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymontowania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowania
w celu wymontowania żarówki.
Trzecie światło stop
z 5 żarówkami W5W
(hatchback, 206 RC)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
Ścisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

26-05-2003
INFORMACJE PRAKTYCZNE135
Światło przeciwmgielne
tylne P21W
Odpiąć zespół i wymontować go.
Obrócić gniazdo bagnetowe o jedną
czwartą obrotu i wyjąć je.
Wymienić żarówkę. Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt w jeden z
zewnętrznych otworów obudowy.
Popchnąć ją do przodu w celu
odpięcia obudowy.
Wyjąć przezroczystą obudowę.
Wymienić uszkodzoną żarówkę.

26-05-2003
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą i w
komorze silnika.
Skrzynka bezpieczników pod
deską rozdzielczą
Za pomocą monety odkręcić śrubę o
jedną czwartą obrotu, następnie
zdjąć pokrywę w celu uzyskania
dostępu do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej.
INFORMACJE PRAKTYCZNE
136
Demontaż i montaż bezpiecznika
Przed wymianą bezpiecznika konieczne jest ustalenie przyczyny uszkodzenia i
dokonanie stosownej naprawy. Numery bezpieczników podane są na skrzynce
bezpieczników.
Należy użyć szczypiec A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zawsze
wymieniony na bezpiecznik o tym samym amperażu.
Dobry
Szczypce A Zły

26-05-2003
INFORMACJE PRAKTYCZNE
138
Układ elektryczny pojazdu
jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycz-
nego w pojeździe, skonsultować się
z ASO PEUGEOT.
Niektóre urządzenia elektryczne lub
sposób ich zamontowania mogą
mieć szkodliwy wpływ na działanie
pojazdu (układy elektrycznego ste-
rowania, obwód audio i obwód zasi-
lania elektrycznego).
PEUGEOT nie bierze odpowiedzial-
ności za koszty napraw samochodu
lub usuwania usterek, spowodowa-
nych zainstalowaniem dodatkowego
wyposażenia, nie dostarczonego
przez PEUGEOT i nie zamontowa-
nego zgodnie z jego zaleceniami, w
szczególności w przypadku wszelki-
ch urządzeń, których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych.
Wszelkie naprawy muszą być wykonane przez ASO PEUGEOT.

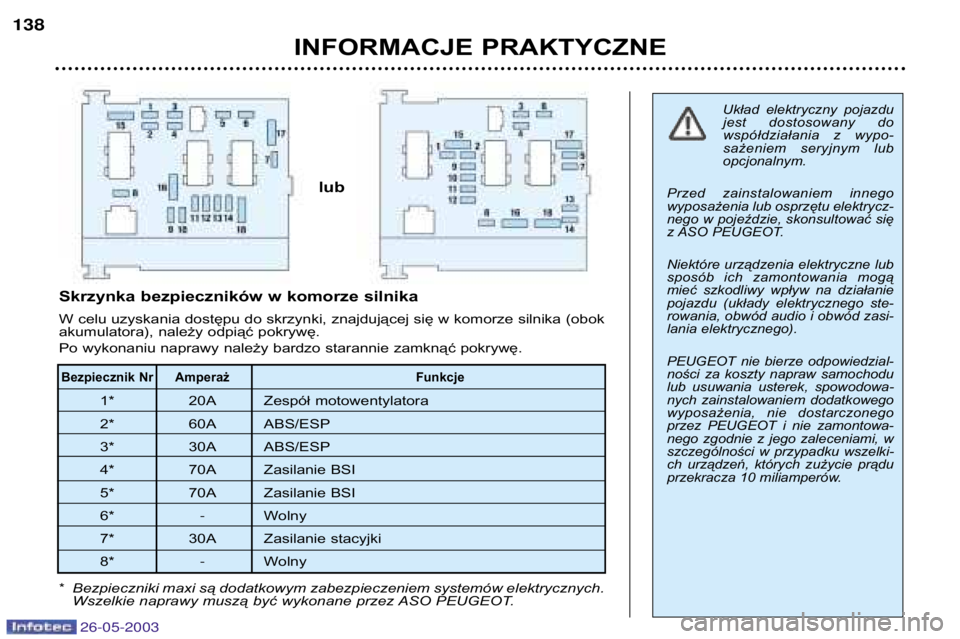

Bezpiecznik Nr Amperaż Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI6* -Wolny
7* 30A Zasilanie stacyjki8* -Wolny
Skrzynka bezpieczników w komorze silnika
W celu uzyskania dostępu do skrzynki, znajdującej się w komorze silnika (obok
akumulatora), należy odpiąć pokrywę.
Po wykonaniu naprawy należy bardzo starannie zamknąć pokrywę.
lub

26-05-2003
INFORMACJE PRAKTYCZNE139

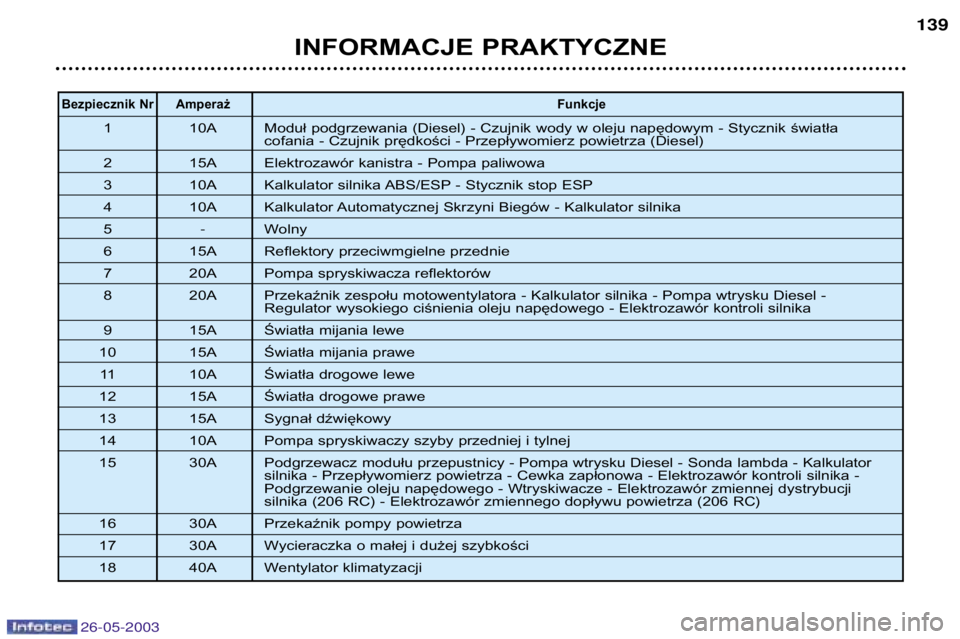

Bezpiecznik Nr Amperaż
Funkcje
1 10A Moduł podgrzewania (Diesel) - Czujnik wody w oleju napędowym - Stycznik światła
cofania - Czujnik prędkości - Przepływomierz powietrza (Diesel)
2 15A Elektrozawór kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator Automatycznej Skrzyni Biegów - Kalkulator silnika5 -Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Pompa wtrysku Diesel - Regulator wysokiego ciśnienia oleju napędowego - Elektrozawór kontroli silnika
9 15A Światła mijania lewe
10 15A Światła mijania prawe 11 10A Światła drogowe lewe
12 15A Światła drogowe prawe
13 15A Sygnał dźwiękowy
14 10A Pompa spryskiwaczy szyby przedniej i tylnej
15 30A Podgrzewacz modułu przepustnicy - Pompa wtrysku Diesel - Sonda lambda - Kalkulator silnika - Przepływomierz powietrza - Cewka zapłonowa - Elektrozawór kontroli silnika -
Podgrzewanie oleju napędowego - Wtryskiwacze - Elektrozawór zmiennej dystrybucji
silnika (206 RC) - Elektrozawór zmiennego dopływu powietrza (206 RC)
16 30A Przekaźnik pompy powietrza
17 30A Wycieraczka o małej i dużej szybkości
18 40A Wentylator klimatyzacji
