PEUGEOT 206 2008 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 206, Model: PEUGEOT 206 2008Pages: 123, PDF-Größe: 1.44 MB
Page 11 of 123
KURZBESCHREIBUNG
14 -
RICHTIG ÜBERWACHEN
Kombiinstrument
A. Bei eingeschalteter Zündung
muss der Zeiger der
Kraftstofftankanzeige nach oben
ausschlagen.
B. Bei laufendem Motor muss
die damit verbundene
Kontrollleuchte erlöschen.
C. Bei eingeschalteter Zündung
muss die Ölstandsanzeige für
die Dauer einiger Sekunden
zwischen einem und sechs
Vierecke anzeigen.
Bei unzureichendem Füllstand füllen
Sie bitte entsprechend nach. : 17, 24 Warnleuchten
1.
Bei eingeschalteter Zündung
schalten sich die orangefarbenen
und roten Warnleuchten ein.
2. Bei laufendem Motor müssen
diese Warnleuchten erlöschen.
Wenn Warnleuchten nicht erlöschen,
schlagen Sie bitte auf der entspre-
chenden Seite nach. : 19 Schalter
D a s A u l e u c h t e n d e r K o n t r o l l l e u c h t e
zeigt den Betriebszustand der betref-
fenden Funktion an.
A.
Inaktivierung der Fensterheber
hinten
: 68
B. Inaktivierung ESP und ASR
: 82
C. Zentralverriegelung/Entriegelung
: 60
Page 12 of 123
15
KURZBESCHREIBUNG
-
INSASSEN SICHERN
Beifahrerairbag
1. Schlüssel einführen
2. Position wählen:
"ON" (aktivieren), mit Beifahrer
oder Kindersitz in Fahrtrichtung
"OFF" (inaktivieren), mit
Kindersitz entgegen der
Fahrtrichtung
3. Schlüssel in der gewählten
Position abziehen
: 84 Sicherheitsgurt auf der
Fahrerseite und Airbags
A.
Kontrollleuchte für nicht
angelegten bzw. abgelegten
Sicherheitsgurt auf der
Fahrerseite leuchtet rot
B. Kontrollleuchte für
Beifahrerairbag; leuchtet, wenn
der Airbag inaktiviert ist
C. Airbagkontrollleuchten; aus nach
dem Einschalten der Zündung
: 21
STARTEN
Zündschloss
1. Position Stop
2. Position Zubehör
3. Position Betrieb
4. Position Starten
Page 13 of 123
KURZBESCHREIBUNG
16 -
RICHTIG FAHREN
Geschwindigkeitsbegrenzer
1. Begrenzerfunktion anwählen/
ausschalten
2. Programmierte Geschwindigkeit
verringern
3. Programmierte Geschwindigkeit
erhöhen
4. Begrenzer ein/aus
Der Begrenzer funktioniert erst ab
einer programmierten Geschwindig-
keit von 30 km/h.
Die Einstellung muss bei laufendem
Motor vorgenommen werden. : 77 Geschwindigkeitsregler
1.
Reglerfunktion anwählen/
ausschalten
2. Programmierte Geschwindigkeit
verringern
3. Programmierte Geschwindigkeit
erhöhen
4. Regler ein/aus
Um programmiert oder aktiviert
werden zu können, muss die Fahr-
zeuggeschwindigkeit über 40 km/h
betragen und bei mechanischem
Getriebe mindestens der vierte Gang
eingelegt sein. : 79 Anzeige im Kombiinstrument
Wenn der Geschwindigkeitsregler
oder -begrenzer angewählt wur-
de, wird dies im Anzeigefeld
A des
Kombiinstruments angezeigt; eine
Kontrollleuchte B leuchtet im Kombi-
instrument auf, wenn er aktiviert ist.
Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
Page 14 of 123
17

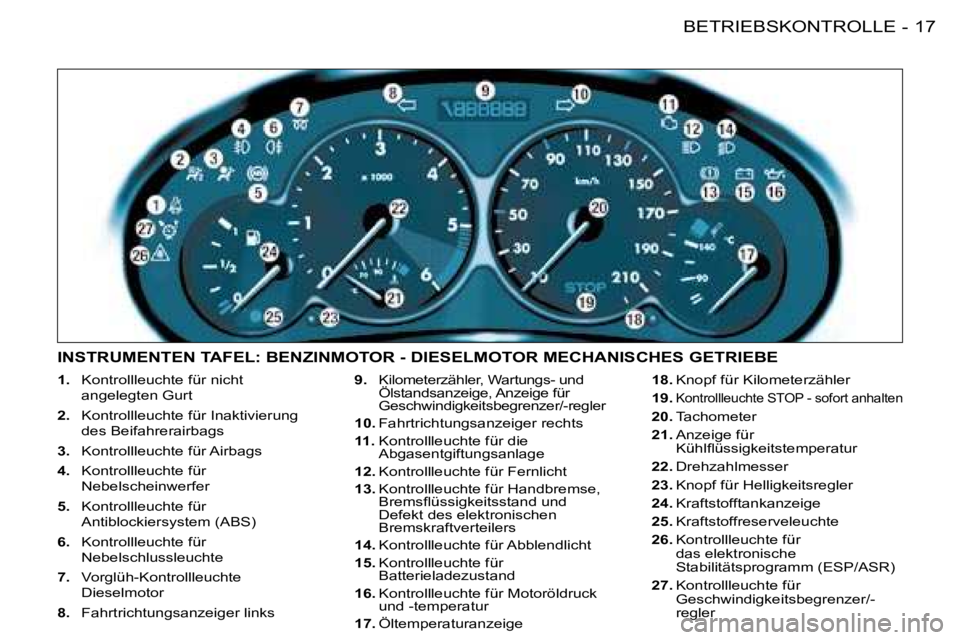

BETRIEBSKONTROLLE
-
1. Kontrollleuchte für nicht
angelegten Gurt
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags
3. Kontrollleuchte für Airbags
4. Kontrollleuchte für
Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für
Nebelschlussleuchte
7. Vorglüh-Kontrollleuchte
Dieselmotor
8. Fahrtrichtungsanzeiger links 9.
Kilometerzähler, Wartungs- und
Ölstandsanzeige, Anzeige für
Geschwindigkeitsbegrenzer/-regler
10. Fahrtrichtungsanzeiger rechts
11. Kontrollleuchte für die
Abgasentgiftungsanlage
12. Kontrollleuchte für Fernlicht
13. Kontrollleuchte für Handbremse,
B r e m s l ü s s i g k e i t s s t a n d u n d
Defekt des elektronischen
Bremskraftverteilers
14. Kontrollleuchte für Abblendlicht
15. Kontrollleuchte für
Batterieladezustand
16. Kontrollleuchte für Motoröldruck
und -temperatur
17. Öltemperaturanzeige 18.
Knopf für Kilometerzähler
19.
Kontrollleuchte STOP - sofort anhalten
20. Tachometer
21. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
22. Drehzahlmesser
23. Knopf für Helligkeitsregler
24. Kraftstofftankanzeige
25. Kraftstoffreserveleuchte
26. Kontrollleuchte für
das elektronische
Stabilitätsprogramm (ESP/ASR)
27. Kontrollleuchte für
Geschwindigkeitsbegrenzer/-
regler
INSTRUMENTEN TAFEL: BENZINMOTOR - DIESELMOTOR MECHANISCHES GETRIEBE
Page 15 of 123

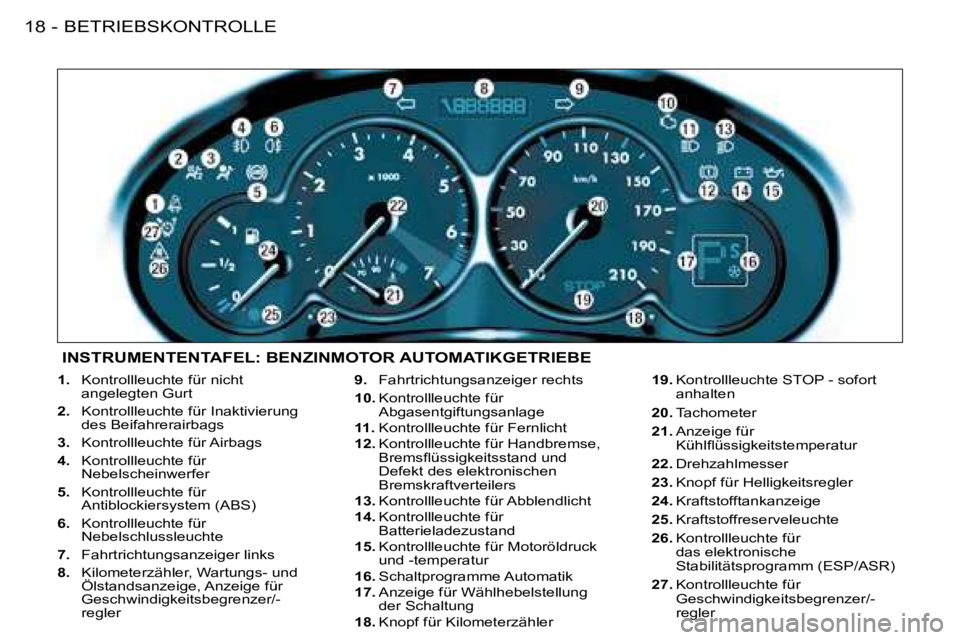

BETRIEBSKONTROLLE
18 -
1. Kontrollleuchte für nicht
angelegten Gurt
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags
3. Kontrollleuchte für Airbags
4. Kontrollleuchte für
Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für
Nebelschlussleuchte
7. Fahrtrichtungsanzeiger links
8. Kilometerzähler, Wartungs- und
Ölstandsanzeige, Anzeige für
Geschwindigkeitsbegrenzer/-
regler 9.
Fahrtrichtungsanzeiger rechts
10. Kontrollleuchte für
Abgasentgiftungsanlage
11. Kontrollleuchte für Fernlicht
12. Kontrollleuchte für Handbremse,
B r e m s l ü s s i g k e i t s s t a n d u n d
Defekt des elektronischen
Bremskraftverteilers
13. Kontrollleuchte für Abblendlicht
14. Kontrollleuchte für
Batterieladezustand
15. Kontrollleuchte für Motoröldruck
und -temperatur
16. Schaltprogramme Automatik
17. Anzeige für Wählhebelstellung
der Schaltung
18. Knopf für Kilometerzähler 19.
Kontrollleuchte STOP - sofort
anhalten
20. Tachometer
21. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
22. Drehzahlmesser
23. Knopf für Helligkeitsregler
24. Kraftstofftankanzeige
25. Kraftstoffreserveleuchte
26. Kontrollleuchte für
das elektronische
Stabilitätsprogramm (ESP/ASR)
27. Kontrollleuchte für
Geschwindigkeitsbegrenzer/-
regler
INSTRUMENTENTAFEL: BENZINMOTOR AUTOMATIKGETRIEBE
Page 16 of 123
19
BETRIEBSKONTROLLE
-
WARN- UND KONTROLLLEUCHTEN
Wenn eine Kontrollleuchte bei laufendem Motor dauernd br ennt oder blinkt, ist dies ein Hinweis auf eine Betriebs-
störung bei dem betreffenden Aggregat.
B e i b e s t i m m t e n K o n t r o l l l e u c h t e n e r t ö n t b e i m A u l e u c h t e n g l e i c h z e i t i g e i n a k u s t i s c h e s W a r n s i g n a l u n d e i n e M e l-
dung erscheint auf dem Multifunktionsbildschirm. Beachten Sie diese Warnung und wenden Sie sich schnellstmög-
lich an das PEUGEOT-Händlernetz.
W e n n d i e S T O P - W a r n l e u c h t e w ä h r e n d d e r F a h r t a u l e u c h t e t , m ü s s e n S i e u n b e d i n g t a n h a l t e n , u n d z w a r s o , d a s s
größtmögliche Sicherheit gewährleistet ist.
Warnleuchte STOP
- sofort anhalten
Gekoppelt mit den Kontrollleuchten:
- Motoröldruck und -temperatur,
- Feststellbremse,
- B r e m s l ü s s i g k e i t s s t a n d ,
- Defekt des elektronischen Bremskraftverteilers
sowie mit der Anzeige für die Kühl-
l ü s s i g k e i t s t e m p e r a t u r .
Unbedingt sofort anhalten, wenn
die Leuchte bei laufendem Motor
blinkt.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Kontrollleuchte für
Motoröldruck und -
temperatur
Gekoppelt mit der Warnleuchte
STOP - sofort anhalten.
Unbedingt sofort anhalten
Diese Kontrollleuchte zeigt an:
- zu niedrigen Öldruck,
- Ölmangel im Schmierkreis, füllen Sie Öl nach,
- zu hohe Öltemperatur. B e i m A u l e u c h t e n d e r
Kontrollleuchte ertönt gleichzeitig
ein akustisches Signal.
Geschwindigkeit verlangsamen,
um die Temperatur absinken zu
lassen.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Kontrollleuchte für
Feststellbremse,
Bremsflüssigkeitsstand
und Defekt
des elektronischen
Bremskraftverteilers (EBV)
Gekoppelt mit der STOP-Warnleuchte
Sie zeigt an, dass:
- die Feststellbremse angezogen oder nicht richtig gelöst ist,
- d i e B r e m s l ü s s i g k e i t z u s t a r k abgesunken ist (wenn die
Leuchte weiterbrennt, auch
nachdem die Handbremse gelöst
wurde),
- ein Defekt am elektronischen Bremskraftverteiler vorliegt,
wenn sie gleichzeitig mit der
A B S - K o n t r o l l l e u c h t e a u l e u c h t e t .
Unbedingt sofort anhalten
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Page 17 of 123
BETRIEBSKONTROLLE
20 -
Kontrollleuchte für
Batterieladezustand
Sie zeigt an, dass:
- eine Störung im Ladestromkreis vorliegt,
- Klemmen der Batterie oder des Anlassers gelöst sind,
- der Keilriemen der Lichtmaschine gerissen oder
locker ist,
- die Lichtmaschine defekt ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Kontrollleuchte für die
Abgasentgiftungsanlage
(je nach Ausführung)
Sie leuchtet bei jedem Einschalten
der Zündung einige Sekunden lang
auf.
E i n A u l e u c h t e n b e i l a u f e n d e m M o t o r
weist auf eine Betriebsstörung bei der
Einspritzanlage, der Zündanlage oder
der Abgasentgiftungsanlage hin.
Wenn die Leuchte blinkt, besteht die
Gefahr, dass beim Benzinmotor der
Katalysator beschädigt wird.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Vorglühkontrollleuchte
Dieselmotor
Motor erst anlassen, wenn
die Kontrollleuchte erloschen ist.
Wenn die Motortemperatur hoch ge-
nug ist, leuchtet die Kontrollleuchte
weniger als eine Sekunde auf. Sie kön-
nen den Motor also sofort anlassen.
Kraftstoffreserveleuchte
B e i m e r s t e n A u l e u c h -
ten reicht der Tankinhalt noch für
mindestens 50 km (Fassungsvermö-
gen des Kraftstofftanks ca. 50 Liter).
Kontrollleuchte für Geschwindigkeitsbegrenzer/-regler
Sie schaltet sich ein, wenn
Geschwindigkeitsbegrenzer
oder -regler aktiviert werden.
Kontrollleuchte für
das elektronische
Stabilitätsprogramm
(ESP/ASR)
Sie leuchtet bei jedem Einschalten der
Zündung für einige Sekunden auf.
Bei laufendem Motor und während
der Fahrt leuchtet sie auf, wenn das
System aktiviert wird.
Wenn das System ausgeschaltet
wird, leuchtet sie permanent in Ver-
bindung mit einer Meldung auf dem
Multifunktionsbildschirm,
Wenn die Kontrollleuchte bei lau-
fendem Motor und während der
Fahrt nicht erlischt, wenden Sie sich
an das PEUGEOT-Händlernetz. Kontrollleuchte für
Antiblockiersystem
(ABS)
Sie leuchtet bei jedem Einschalten der
Zündung für einige Sekunden auf.
Wenn sie nicht erlischt oder bei mehr
a l s 1 2 k m / h a u l e u c h t e t , w e i s t d i e s
auf eine Störung im ABS hin.
Das Fahrzeug wird jedoch weiterhin
herkömmlich gebremst, und zwar mit
Bremskraftverstärkung.
D a s A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm weist auf eine
Anomalie im Antiblockiersystem hin.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Page 18 of 123
21
BETRIEBSKONTROLLE
-
Warnleuchte für
nicht angelegten
Sicherheitsgurt
Beim Einschalten der Zündung leuch-
tet die Kontrollleuchte auf, wenn der
Fahrer den Gurt nicht angelegt hat.
Bei über 20 km/h blinkt die Warn-
leuchte für die Dauer von zwei Mi-
nuten in Verbindung mit einem
anschwellenden Warnton und einer
Meldung auf dem Multifunktions-
bildschirm. Sie leuchtet, solange der
Fahrer den Gurt nicht angelegt hat.
Kontrollleuchte
für deaktivierten
Beifahrerairbag
D a s A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem Mul-
tifunktionsbildschirm weist darauf hin,
dass der Beifahrerairbag inaktiviert ist.
Die Kontrollleuchte leuchtet, solange
der Beifahrerairbag inaktiviert ist.
Sollte die Kontrollleuchte blinken,
wenden Sie sich auf jeden Fall an
das PEUGEOT-Händlernetz.Airbag-Kontrollleuchte
Die Kontrollleuchte leuchtet
beim Einschalten der Zündung
für die Dauer von einigen Sekunden.
E i n A u l e u c h t e n b e i l a u f e n d e m M o t o r
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm weist auf ei-
nen Airbag-Defekt hin.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Anzeige für
Kühlflüssigkeitstemperatur
- Zeiger im Bereich
(A), die
Temperatur ist normal,
- Zeiger im Bereich (B), die
Temperatur ist zu hoch. Die
Warnleuchte STOP blinkt.
Unbedingt sofort anhalten .
Wenden Sie sich an das PEUGEOT-
Händlernetz. Öltemperaturanzeige
Nach Anlassen des Motors zeigt sie
die Öltemperatur an:
- Zeiger im Bereich
(C), die
Temperatur ist normal,
- Zeiger im Bereich (D), die
Temperatur ist zu hoch.
Verlangsamen Sie die Fahrt, um
die Öltemperatur absinken zu
lassen.
Page 19 of 123
21
BETRIEBSKONTROLLE
-
Warnleuchte für
nicht angelegten
Sicherheitsgurt
Beim Einschalten der Zündung leuch-
tet die Kontrollleuchte auf, wenn der
Fahrer den Gurt nicht angelegt hat.
Bei über 20 km/h blinkt die Warn-
leuchte für die Dauer von zwei Mi-
nuten in Verbindung mit einem
anschwellenden Warnton und einer
Meldung auf dem Multifunktions-
bildschirm. Sie leuchtet, solange der
Fahrer den Gurt nicht angelegt hat.
Kontrollleuchte
für deaktivierten
Beifahrerairbag
D a s A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem Mul-
tifunktionsbildschirm weist darauf hin,
dass der Beifahrerairbag inaktiviert ist.
Die Kontrollleuchte leuchtet, solange
der Beifahrerairbag inaktiviert ist.
Sollte die Kontrollleuchte blinken,
wenden Sie sich auf jeden Fall an
das PEUGEOT-Händlernetz.Airbag-Kontrollleuchte
Die Kontrollleuchte leuchtet
beim Einschalten der Zündung
für die Dauer von einigen Sekunden.
E i n A u l e u c h t e n b e i l a u f e n d e m M o t o r
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm weist auf ei-
nen Airbag-Defekt hin.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Anzeige für
Kühlflüssigkeitstemperatur
- Zeiger im Bereich
(A), die
Temperatur ist normal,
- Zeiger im Bereich (B), die
Temperatur ist zu hoch. Die
Warnleuchte STOP blinkt.
Unbedingt sofort anhalten .
Wenden Sie sich an das PEUGEOT-
Händlernetz. Öltemperaturanzeige
Nach Anlassen des Motors zeigt sie
die Öltemperatur an:
- Zeiger im Bereich
(C), die
Temperatur ist normal,
- Zeiger im Bereich (D), die
Temperatur ist zu hoch.
Verlangsamen Sie die Fahrt, um
die Öltemperatur absinken zu
lassen.
Page 20 of 123
BETRIEBSKONTROLLE
22 -
Bildschirmanzeige der
Wählhebelpositionen des
Automatikgetriebes Kontrollleuchten des
Automatikgetriebes
Park (Parkstellung)
Reverse (Rückwärtsgang)
Neutral (Leerlauf)
Drive (Fahren)
Manuelles Schalten: 1. Gang eingelegt
2. Gang eingelegt
3. Gang eingelegt
4. Gang eingelegt Kontrollleuchte "SPORT"
Sie leuchtet, wenn das Programm
"SPORT" eingestellt wird.
Kontrollleuchte "SCHNEE"
Sie leuchtet, wenn das Pro-
gramm "SCHNEE" eingestellt
wird.
Funktionsstörung
Wenn die Kontrollleuchten "Sport"
und "Schnee" blinken und gleichzeitig
ein akustisches Signal in Verbindung
mit einer Meldung auf dem Multifunk-
tionsbildschirm ertönt. Wenden Sie
sich an das PEUGEOT-Händlernetz.
