PRAKTISK INFORMATION
99
Ð Dra fliken AuppŒt och ta bort skyddslocket.
Ð Koppla ur stickkontakten.
Ð Tryck in fŠstdonets fjŠder fšr losstagning. Byt ut den defek- ta glšdlampan.
Ð Vid montering, se till att spŠrrlŠgen Šr rŠtt inriktade och att fŠstdonet spŠrras fast ordentligt.
Ð Anslut Œter stickkontakten.
Ð SŠtt tillbaka skyddslocket. AnmŠrkningar
Ð Ta i glšdlamporna endast med torr trasa.
Ð Vid byte av glšdlampor pŒ hšger sida bšr du fšrst ta bort pŒfyllningsršret fšr spolarvŠtska.
Ð Kondensation kan bildas pŒ strŒlkastarnas insida. Den fšr- svinner nŠr ljusen anvŠnds.

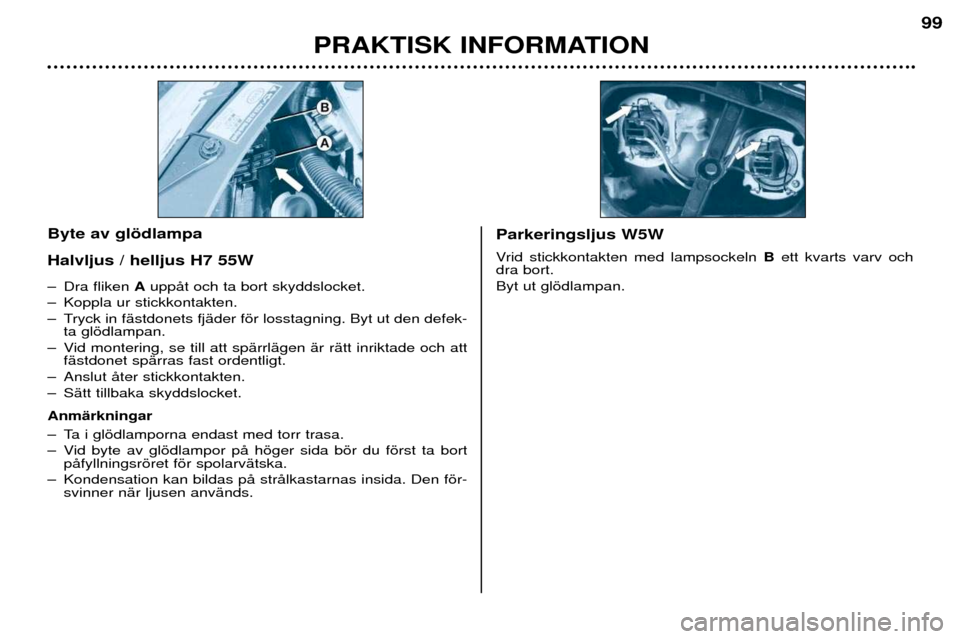

Byte av glšdlampa Halvljus / helljus H7 55WParkeringsljus W5W
Vrid stickkontakten med lampsockeln Bett kvarts varv och
dra bort. Byt ut glšdlampan.
Page 102 of 123
PRAKTISK INFORMATION
100
Blinkers PY21W guldgula
Vrid stickkontakten med lampsockeln Cett fjŠrdedels varv och dra bort.
Byt ut glšdlampan. Extra sidoblinkers WY5W guldgula
Tryck blinklyktan framŒt eller bakŒt och ta loss lyktenheten. HŒll kvar stickkontakten och vrid plast-
locket ett fjŠrdedels varv. Byt ut glšdlampan.
AnvŠnd endast glšdlam- por H7 av fšljande mŠr-ken:
Ð GE/TUNGSRAM,
Ð PHILIPS,
Ð OSRAM,
fšr att inte skada strŒlkastarna.Dessa uppfyller kraven i frŒga om
skydd mot UV-strŒlar (ultraviolettstrŒlning), vilket sŠkrar strŒlkastar-nas fullgoda funktion och pŒlitlig-het. StrŒlkastarna Šr fšrsedda med en spegel i polykarbonat, belagd medskyddslack. DŠrfšr fŒr de absolutinte rengšras med en torr eller sli-pande tygtrasa eller med rengš-ringsmedel eller lšsningsmedel. AnvŠnd en mjuk och fuktig trasa.
Page 103 of 123
PRAKTISK INFORMATION
101
Bakljus …ppna luckan i sidopanelen i bagage- rummet. Skruva loss vingskruven som finns inne i bagagerummet med hylsnyck-
eln, vid behov. FrŒnkoppla stickkontakten A.
Frigšr lampenheten.
Ta loss nyckeln BfrŒn lamphŒllaren.
Skruva loss muttern Cmed nyckeln B
och ta bort lamphŒllaren.Byt ut den defekta glšdlampan.
Vid montering, placera nyckeln BpŒ
fŠstet Doch montera tillbaka ljuset.
1. Blinkers PY21W, guldgula.
2. Backljus P21W.
3. Bromsljus/parkeringsljus P21/5W.DimstrŒlkastare fram H1 55W
Tryck under luckan fšr att fŒ den loss. …ppna luckan.
Vrid locket fšr att fŒ bort det.Koppla ur glšdlampan.
Tryck in fŠstdonets fjŠdrar fšr att fŒ ut glšdlampan.
De guldgula lamporna skall bytas mot lampor medsamma tekniska data ochsamma fŠrg.
Page 104 of 123
PRAKTISK INFORMATION
101
Bakljus …ppna luckan i sidopanelen i bagage- rummet. Skruva loss vingskruven som finns inne i bagagerummet med hylsnyck-
eln, vid behov. FrŒnkoppla stickkontakten A.
Frigšr lampenheten.
Ta loss nyckeln BfrŒn lamphŒllaren.
Skruva loss muttern Cmed nyckeln B
och ta bort lamphŒllaren.Byt ut den defekta glšdlampan.
Vid montering, placera nyckeln BpŒ
fŠstet Doch montera tillbaka ljuset.
1. Blinkers PY21W, guldgula.
2. Backljus P21W.
3. Bromsljus/parkeringsljus P21/5W.DimstrŒlkastare fram H1 55W
Tryck under luckan fšr att fŒ den loss. …ppna luckan.
Vrid locket fšr att fŒ bort det.Koppla ur glšdlampan.
Tryck in fŠstdonets fjŠdrar fšr att fŒ ut glšdlampan.
De guldgula lamporna skall bytas mot lampor medsamma tekniska data ochsamma fŠrg.
Page 105 of 123
PRAKTISK INFORMATION
102
Dimbakljus P21W
Ta loss ljuset och frigšr enheten.
Vrid stickkontakten med lampsockeln ett fjŠrdedels varv och dra bort. Byt ut glšdlampan.NummerplŒtsbelysning W5W
Tryck ut det genomskinliga plastskyddet pŒ bŒda sidor med en liten skruvmejsel. Byt ut den defekta glšdlampan.
Page 106 of 123
PRAKTISK INFORMATION
103
Byte av sŠkring SŠkringshŒllarna befinner sig under instrumentlŒdan och i motorrummet. SŠkringshŒllare pŒ instrumentbrŠdan Skruva loss ett fjŠrdedels varv med ett mynt och ta bort locket fšr att kommaŒt sŠkringarna.Uttagning och isŠttning av en sŠkring Innan en sŠkring byts ut skall orsaken till felet lokaliseras och ŒtgŠrdas. SŠkringar- nas nummer anges i sŠkringshŒllaren. Byt alltid ut en defekt sŠkring (avlŠsning beroende pŒ sŠkring) mot en likvŠr- dig ny sŠkring.
Hel sŠkring
Trasig
* Beroende pŒ utrustning.SŠkring
StršmstyrkaFunktioner*
1 15A EluppvŠrmt sŠte - siren
4 20A FlerfunktionsskŠrm - navigeringsstyrbox - bagagerumsbelys-ning - bilradio - styr-box fšr indragbarttak
5 15A Diagnos automatlŒda
6 10A KylarvŠtskenivŒ - automatlŒda - bilradio
Page 107 of 123
PRAKTISK INFORMATION
103
Byte av sŠkring SŠkringshŒllarna befinner sig under instrumentlŒdan och i motorrummet. SŠkringshŒllare pŒ instrumentbrŠdan Skruva loss ett fjŠrdedels varv med ett mynt och ta bort locket fšr att kommaŒt sŠkringarna.Uttagning och isŠttning av en sŠkring Innan en sŠkring byts ut skall orsaken till felet lokaliseras och ŒtgŠrdas. SŠkringar- nas nummer anges i sŠkringshŒllaren. Byt alltid ut en defekt sŠkring (avlŠsning beroende pŒ sŠkring) mot en likvŠr- dig ny sŠkring.
Hel sŠkring
Trasig
* Beroende pŒ utrustning.SŠkring
StršmstyrkaFunktioner*
1 15A EluppvŠrmt sŠte - siren
4 20A FlerfunktionsskŠrm - navigeringsstyrbox - bagagerumsbelys-ning - bilradio - styr-box fšr indragbarttak
5 15A Diagnos automatlŒda
6 10A KylarvŠtskenivŒ - automatlŒda - bilradio
Page 108 of 123
PRAKTISK INFORMATION
104
SŠkring nr Stršmstyrka*Funktioner*
7 15A Bilskoletillbehšr - efterkšpslarm - regndetektor
9 30A Hydraulpump
10 40A Avfrostning backspegel 11 15A Vindrutetorkare
12 30A Fšnsterhissar fram
14 10A Motorstyrbox - airbagsystem - reglage vid ratten
15 15A Instrumenttavla - flerfunktionsskŠrm - navigeringsstyrbox - klimatanlŠggning - bilradio
16 30A Manšverorgan fšr lŒsning/upplŒsning av dšrrar och baklucka
20 10A Hšger bromsljus
21 15A VŠnster bromsljus - 3:e bromsljus
22 30A Taklampa fram - handskfacksbelysning - cigarrettŠndare
S1 Shunt Parkeringsshunt
* Beroende pŒ utrustning.
Page 109 of 123
PRAKTISK INFORMATION
105
SŠkring nrStršmstyrka*Funktioner*
1** 20A KylflŠktsaggregat
2** 60A ABS
3** 30A ABS
4** 70A Stršmfšrsšrjning till intelligent styrbox
5** 70A Stršmfšrsšrjning till intelligent styrbox
6** Ñ Ej anvŠnd
7** 30A Stršmfšrsšrjning till rattlŒskontakt
8** Ñ Ej anvŠnd SŠkringshŒllare i motorrummet
Lyft bort locket fšr att komma Œt sŠkringshŒllaren i motorrummet (invidbatteriet). StŠng ordentligt locket efter byte.
Din bils elsystem har konstruerats fšr att funge-ra med standardutrustningeller extra utrustning.
Innan du installerar annan utrustningeller andra elektriska tillbehšr i
bilen bšr du kontakta en
PEUGEOT-verkstad.
Vissa elkomponenter, men Šven sŠttet fšr deras installation kanorsaka allvarliga funktionsstšrnin-gar pŒ din bil (de elektroniska styr-kretsarna, ljudsystemet och detelektriska laddningssystemet). PEUGEOT frŒnsŠger sig allt ans- var fšr reparationskostnader somfšrorsakas av driftstšrningar pgamontering av extra tillbehšr sominte levererats eller rekommende-rats av PEUGEOT eller som intemonterats enligt de av tillverkarengivna fšreskrifterna. Detta gŠllerspeciellt komponenter vars fšr-brukning šverskrider 10 milliampere. ** MaxisŠkringarna Šr ett extra
skydd fšr elsystemen. Alla ingrepp
ska utfšras av en PEUGEOT-verkstad.
* Beroende pŒ utrustning.
Page 110 of 123
PRAKTISK INFORMATION
106
* Beroende pŒ utrustning.
SŠkring nrStršmstyrka*Funktioner*
1 10A Kontaktor backljus - hastighetsmŠtare
2 15A Magnetventil kolfilterbehŒllare - brŠnslepump
3 10A Styrbox ABS
4 10A Styrbox automatlŒda - motorstyrbox
5 Ñ Ej anvŠnd
7 20A Pump strŒlkastarspolare
8 20A RelŠ kylflŠktsaggregat - motorstyrbox - magnetventil motorkontroll
9 15A VŠnster halvljus
10 15A Hšger halvljus
11 10A VŠnster helljus
12 15A Hšger helljus
13 15A Signalhorn
14 10A Pumpar vindrutespolare
15 30A VŠrmare spjŠllhus - lambdasond - motorstyrbox - luftmŠngdmŠtare - tŠndspole - magnetventil
motorkontroll - spridare
16 30A RelŠ luftpump
17 30A Vindrutetorkare snabb och normal hastighet
18 40A LuftkonditioneringsflŠkt
