Peugeot 206 SW 2003.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2003.5, Model line: 206 SW, Model: Peugeot 206 SW 2003.5Pages: 196, PDF Size: 2.57 MB
Page 21 of 196
01-12-2003
POZIOMY PRZEGLĄDîW
Każdy pojazd posiada własny cykl obsługowy, określony przez Producenta w zależności od parametrów technicz- nych.
składają się na przemian 2 poziomy A i C, wizyt
między przeglądami kilka dodatkowych operacji charakterys-
tycznych dla Waszego pojazdu; odnoszą się one do poszczególnych etapów użytkowania Waszego samochodu.Przedstawiciel marki wskaże Wam poziom i c harakter najbliższego przeglądu podczasPrzeglądu Gwarancyjnego,
a następnie przy każdym przeglądzie.
PRZEGLĄDY PEUGEOT
22
CYKL OBSŁUGOWY WASZEGO PEUGEOT 206 hatchback i 206 SW BENZYNOWEGO
Przeglądy co 30 000 km lub co 2 lata.
Przegląd
Gwarancyjny po
10 000 km lub po 6 miesiącach*. Konieczny do
zachowania gwarancji.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej co najmniej 10W40.
Może być stosowany również olej Energooszczędny 5W30 lub olej syntetyczny 5W40 .
Szczegulne warunki użytkowania (patrz odpowiedni rozdział).
* Osiągnięty jeden z warunków.
Wizyta między przeglądami zintegrowanga ze
zryczałtowanymi przeglądami.
PRZEBIEG 30 000 60 000 90 000
120 000 150 000 180 000 210 000 240 000
Page 22 of 196
01-12-2003
PRZEGLĄDY PEUGEOT23
CYKL OBSŁUGOWY WASZEGO PEUGEOT 206 RC
Przeglądy co 20 000 km lub co 2 lata.
Przegląd
Gwarancyjny po
10 000 km lub po 6 miesiącach*. Konieczny do zachowania gwarancji.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej, co najmniej5W40.
Szczególne warunki użytkowania (patrz odpowiedni rozdział).
Osiągnięty jeden z warunków.
Wizyta między przeglądami zintegrowanga ze
zryczałtowanymi przeglądami.
PRZEBIEG 20 000 40 000 60 000 80 000 100 000
120 000 140 000 160 000 180 000 200 000 220 000 240 000
Page 23 of 196
01-12-2003
PRZEGLĄDY PEUGEOT25
Wizyta między przeglądami zintegrowanga ze
zryczałtowanymi przeglądami.
CYKL OBSŁUGOWY WASZEGO 206 DIESEL (WTRYSK POŚREDNI)
Przeglądy co 15 000 km lub co 2 lata.
Przegląd
Gwarancyjny po 10 000 km lub po 6 miesiącach*.
Konieczny do zachowania gwarancji.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej, co najmniej 10W40.
Może być również stosowany olej energooszczędny 5W30 lub olej syntetyczny 5W40 .
Szczególne warunki użytkowania (patrz odpowiedni rozdział).
* Osiągnięty jeden z warunków.
PRZEBIEG 15 000 30 000 45 000 60 000
75 000 90 000 105 000 120 000 135 000 150 000
165 000 180 000 195 000 210 000 225 000 240 000
Page 24 of 196
01-12-2003
PRZEGLĄDY PEUGEOT
24
Wizyta między przeglądami zintegrowna ze
zryczałtowanymi przeglądami.
CYKL OBSŁUGOWY WASZEGO PEUGEOTA 206 DIESEL TURBO HDI
Przeglądy co 20 000 km lub co 2 lata.
Przegląd
Gwarancyjny po
10 000 km lub po 6 miesiącach*. Konieczny do zachowania gwarancji.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej, co najmniej 10W40.
Może być również stosowany olej energooszczędny 5W30 lub olej syntetyczny 5W40 .
Szczególne warunki użytkowania (patrz odpowiedni rozdział).
* Spełniony jeden z warunków.
PRZEBIEG 20 000 40 000 60 000 80 000 100 000
120 000 140 000 160 000 180 000 200 000 220 000 240 000
Page 25 of 196
PRZEGLĄDY PEUGEOT
26
PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
Przegląd Poziom
Operacje Opis operacji gwarancyjnyACWizyta między przeglądami
OPRÓŻNIANIE- Wymiana oleju silnika. - Czyszczenie filtru paliwa (Diesel). - Filtra oleju. - enzynowy (zależnie od silnika). WYMIANA- Wkład lub filtr oleju napędowego (zależnie od silnika). - Wkład filtrujący filtr powietrza - Świece zapłonowe (Benzyna). -
kowy (kontrola + uzupełnienie). -
ej ręcznej skrzyni biegów (kontrola + uzupełnienie). - Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany POZIOM- Płyn spryskiwaczy (kontrola + uzupełnienie). - Płyn chłodzący silnik (kontrola + uzupełnienie). - Płyn hamulcowy (kontrola + uzupełnienie). - Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia) - Działanie świateł, oświetlenia, sygnalizacji. - Stan szyb, szyb reflektorów, świateł i lusterek - Sygnał dźwiękow - Dysze spryskiwaczy. - Stan piór wycieraczek - Stan i naprężenia paska napędu osprzętu - Skuteczność hamulca ostojowego. - Szczelność i stan obwodów hydraulicznych (przewody i obudowy) KONTROLA- Stan osłon gumowych - Klocki hamulcowe - Stan luzów piast, przegubów, łożysk, łączników elastycznych - Szczelność amortyzatorów - Zużycie okładzin tylnych - Stan opon z korektą ciśnienia (w tym koła zapasowego) - Czystość spalin zgodnie z obowiązującymi przepisami (Benzyna) - Przejrzystość spalin (Diesel) - Filtr kabiny (zależnie od wyposażenia) - Kontrola wzrokowa całego pojazdu przez specjalistę marki
USŁUGI*- Pojazd zastępczy.
PRÓBA DROGOWA
:
: Jeżeli warunki szczególne. ż 01-12-2003
Page 26 of 196
01-12-2003
DIESEL
DIESEL
BENZYNA BENZYNA
(1) Minimalny poziom jakości oleju: Dla silnika benzynowego: ACEA A3 i API SH/SJ; Silnik diesel: ACEA B3 i API CF/CD.
ACEA= Zrzeszenie Europejskich Producentów Samochodów - API= Amerykański Instytut Ropy Naftowej.
Stosowanie oleju silnikowego nie spełniającego normy ACEA A3-B3 wymaga zastosowania przeglądów okresowych z zakresu "Warunków szczególnych" obejmujących skrócone okresy między przeglądami.
* Olej energooszczędny może być stosowany wyłącznie w silnikach do tego dostosowanych. Używać wyłącznie oleju syntetycznego 5W40 dla silników 2.0 litra 16 V 180 KM.

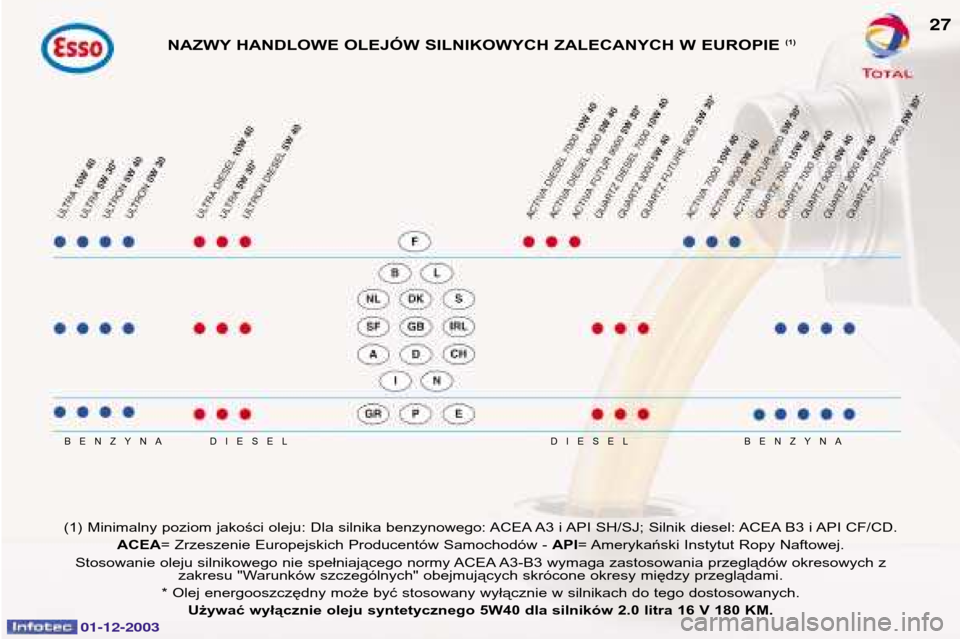

NAZWY HANDLOWE OLEJÓW SILNIKOWYCH ZALECANYCH W EUROPIE
(1)27
Page 27 of 196
01-12-2003
ZALECANE MATERIAŁY SMARNE
Oleje zamieszczone na poprzedniej
stronie odpowiadają większości
warunków użytkowania pojazdu.
Prezentowany schemat określa zakre-
sy optymalnego stopnia lepkości w
zależności od temperatury otoczenia,
w jakiej użytkowany jest pojazd.
Dopuszcza się używanie olejów
syntetycznych "wyższej jakości".
W przypadku braku oleju półsynte-
tycznego lub syntetycznego, oleje
oznaczone symbolami
API SH/SJ/SL (dla silników benzy-
nowych), lub !! "#
CD/CF (dla silników Diesela) mogą
być zastosowane przyjmując jednoc-
ześnie wariant przeglądów w
"warunkach szczególnych", który
przewiduje skrócone przebiegi
między przeglądami.
O poradę najlepiej zwrócić się do
ASO PEUGEOT, który zapewni
poprawne użytkowanie Państwa
pojazdu i zoptymalizuje koszty eks-ploatacji.
W krajach znajdujących się poza
Europą, należy skontaktować się z
lokalnym przedstawicielem Automobiles
PEUGEOT.
PRZEGLĄDY PEUGEOT
28
KONIECZNIE KONIECZNIE
Skrzynia biegów E SSO GEAR OIL BV TOTAL TRANSMISSION BV
ręczna 75W-80 PR 9736.41 75W-80 "$%&'(
KONIECZNIE
Skrzynia biegów ESSO ATF )*" (+,)
automatyczna PR 9736.22
Układ kierowniczy ESSO ATF D TOTAL FLUIDE AT42
ze wspomaganiem PR 9730.94
Inne zalecane produkty
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący
PROCOR TM108/GLYSANTIN G33 lub REVCOGEL 2000
KONIECZNIEZabezpieczenie do -35°C
Page 28 of 196
01-12-2003
KONTROLA PRACY ZESPOŁÓW29
ZESTAW WSKAŹNIKÓW: BENZYNA - DIESEL RĘCZNA SKRZYNIA BIEGÓW (hatchback i 206 SW)
1.
Kontrolka niezapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączonej poduszki
powietrznej pasażera*
3. Kontrolka poduszek powietrznych
4. Kontrolka przednich świateł przeciwmgielnych
5. Kontrolka systemu !.
6. Kontrolka tylnego światła przeciwmgielnego
7. Kontrolka podgrzewania silnika /
8. Kierunkowskaz lewy
9. Licznik kilometrów, sygnalizator
czynności obsługowych oraz wskaźnik
poziomu oleju silnikowego 10.
Kierunkowskaz prawy
11 . Kontrolka autodiagnostyki silnika
12. Kontrolka świateł drogowych
13. Sygnalizator hamulca ręcznego,
poziomu płynu hamulcowego oraz
usterki REF
14. Kontrolka świateł mijania
15. Kontrolka ładowania akumulatora
16. Kontrolka ciśnienia i temperatury
oleju silnikowego
17. Kontrolka obecności wody w filtrze
oleju napędowego
18. Wskaźnik minimalnego poziomu
płynu chłodzącego (Diesel) 19.
Wskaźnik temperatury oleju silnikowego
20. Przycisk licznika kilometrów
21. Kontrolka 01 (STOP)
22. Prędkościomierz
23. Wskaźnik temperatury płynu chłodzącego
24. Obrotomierz
25. Przycisk potencjometru oświetlenia
26. Wskaźnik poziomu paliwa
27. Kontrolka minimalnego poziomu paliwa
28. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
Page 29 of 196
01-12-2003
KONTROLA PRACY ZESPOŁÓW
30
ZESTAW WSKAŹNIKÓW: BENZYNA - RĘCZNA SKRZYNIA BIEGÓW (hatchback i 206 RC)
1.
Kontrolka niezapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączonej poduszki
powietrznej pasażera*
3. Kontrolka poduszek powietrznych
4. Kontrolka przednich świateł przeciwmgielnych
5. Kontrolka systemu !.
6. Kontrolka tylnego światła przeciwmgielnego
7. Kierunkowskaz lewy
8. Licznik kilometrów, sygnalizator
czynności obsługowych oraz wskaźnik
poziomu oleju silnikowego 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Sygnalizator hamulca ręcznego,
poziomu płynu hamulcowego oraz
usterki REF
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury
oleju silnikowego
16. Wskaźnik temperatury oleju silnikowego
17. Przycisk licznika kilometrów
18. Kontrolka 01 (STOP)19.
Prędkościomierz
20. Wskaźnik temperatury płynu chłodzącego
21. Obrotomierz
22. Przycisk potencjometru oświetlenia
23. Wskaźnik poziomu paliwa
24. Kontrolka minimalnego poziomu paliwa
25. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
Zależnie od kraju przeznaczenia.
Page 30 of 196
01-12-2003
KONTROLA PRACY ZESPOŁÓW31
ZESTAW WSKAŹNIKÓW: AUTOMATYCZNA SKRZYNIA BIEGÓW (BENZYNA) (hatchback i 206 SW)
1.
Kontrolka niezapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka poduszek powietrznych
4. Kontrolka przednich świateł przeciwmgielnych
5. Kontrolka
ystemu !.
6. Kontrolka tylnego światła przeciwmgielnego
7. Kierunkowskaz lewy
8. Licznik kilometrów, sygnalizator
czynności obsługowych i wskaźnik
poziomu oleju silnikowego
9. Kierunkowskaz prawy 10.
Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Sygnalizator hamulca ręcznego,
poziomu płynu hamulcowego
i usterki REF
13. Kontrolka świateł mijania
14. Sygnalizator ładowania akumulatora
15. Sygnalizator ciśnienia i
temperatury oleju silnikowego
16. Programy działania
17. Wskaźnik przełożenia skrzyni biegów 18.
Przycisk licznika kilometrów
19. Kontrolka centralnego alarmu (STOP)
20. Prędkościomierz
21. Wskaźnik temperatury płynu chłodzącego
22. Obrotomierz
23. Przycisk potencjometru oświetlenia
24. Wskaźnik poziomu paliwa
25. Kontrolka minimalnego poziomu paliwa
26. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
