ESP Peugeot 206 SW 2003 Ръководство за експлоатация (in Bulgarian)

26-05-2003
3БЪРЗ ПОГЛЕД ВЪРХУ ВАШЕТО PEUGEOT 206
1Въздушна възглавница на
водача
Звуков предупредителен сигнал
2 Управление на
осветлението и на
мигачите
3 Управление за
неутрализиране на
въздушната възглавница
на пътника*
4 Управление за
неутрализиране на задните
електрически стъкла
5 Бутон за системата за
динамичен контрол на
стабилноста (ESP/ASR)
6 Реостат за осветление на
бордните уреди
7 Управление на чистачките,стъкломиялното
устройство и бордовия
компютър
8 Управление на радиото от
волана
9 Управление на аварийните
светлини 1
0 Многофункционален екран
1 1 Дюзи за размразяване на
предно стъкло
1 2 Дюзи за размразяване на
страничните стъкла
1 3 Страничен регулируем
аератор
1 4 Въздушна възглавница напътника
1 5 Централни регулируеми
аератори
1 6 Жабка
1 7 Радио
1 8 Управление наотоплението,
вентилацията, климатика и
размразяване на задно
стъкло и огледала за
обратно виждане
1 9 Преден пепелник
2 0 Скоростен лост 2
1 Запалка
2 2 Управление на
електрическите огледала за
обратно виждане
2 3 Управление на
отопляемите седалки
2 4 Управление на предните
електрически стъкла
2 5 Ръчна спирачка
2 6 Отваряне на капака на
двигателя
2 7 Имобилайзер
28 Кутия с предпазители
29 Странични джобове
30 Регулиране на волана във
височина
31 Регулиране на фаровете
във височина
* Според страната.

26-05-2003

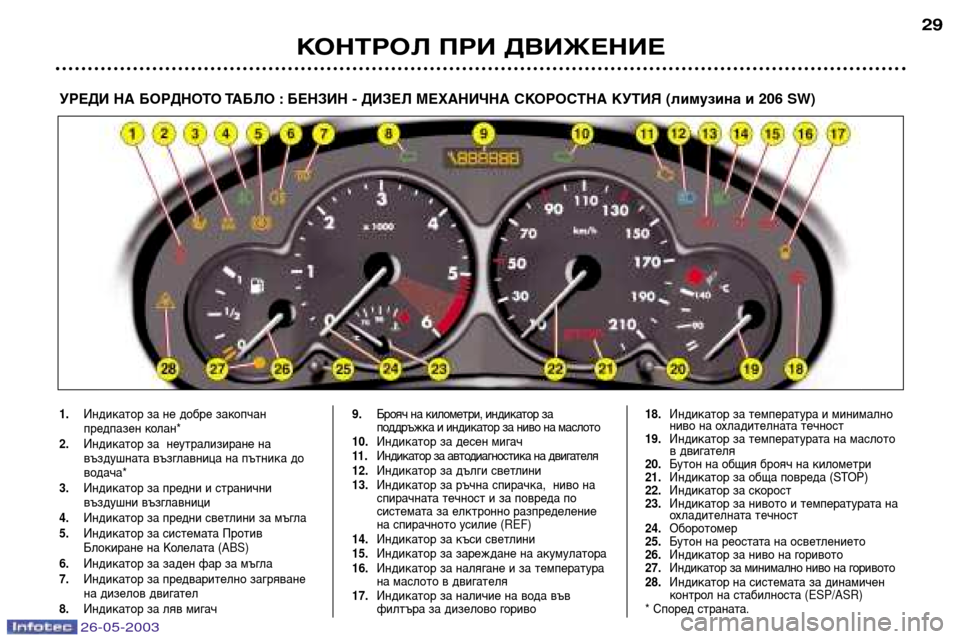

КОНТРОЛ ПРИ ДВИЖЕНИЕ 29
УРЕДИ НА БОРДНОТО ТАБЛО : БЕНЗИН - ДИЗЕЛ МЕХАНИЧНА СКОРОСТНА КУТИЯ
(лимузина и 206 SW)
1. Индикатор за не добре закопчан
предпазен колан*
2. Индикатор за неутрализиране на
въздушната възглавница на пътника до
водача*
3. Индикатор за предни и странични
въздушни възглавници
4. Индикатор за предни светлини за мъгла
5. Индикатор за системата Против
Блокиране на Колелата ( ABS)
6. Индикатор за заден фар за мъгла
7. Индикатор за предварително загряване
на дизелов двигател
8. Индикатор за ляв мигач 9.
Брояч на километри ,индикатор за
поддръжка и индикатор за ниво на маслото
10. Индикатор за десен мигач
11 .Индикатор за автодиагностика на двигателя
12. Индикатор за дълги светлини
13. Индикатор за ръчна спирачка , ниво на
спирачната течност и за повреда по
системата за елктронно разпределение
на спирачното усилие (REF)
14. Индикатор за къси светлини
15. Индикатор за зареждане на акумулатора
16. Индикатор за налягане и за температура
на маслото в двигателя
17. Индикатор за наличие на вода във
филтъра за дизелово гориво 18.
Индикатор за температура и минимално
ниво на охладителната течност
19. Индикатор за температурата на маслото
в двигателя
20. Бутон на общия брояч на километри
21. Индикатор за обща повреда (STOP)
22. Индикатор за скорост
23. Индикатор за нивото и температурата на
охладителната течност
24. Оборотомер
25. Бутон на реостата на осветлението
26. Индикатор за ниво на горивото
27. Индикатор за минимално ниво на горивото
28. Индикатор на системата за динамичен
контрол на стабилноста (ESP/ASR)
* Според страната.

26-05-2003

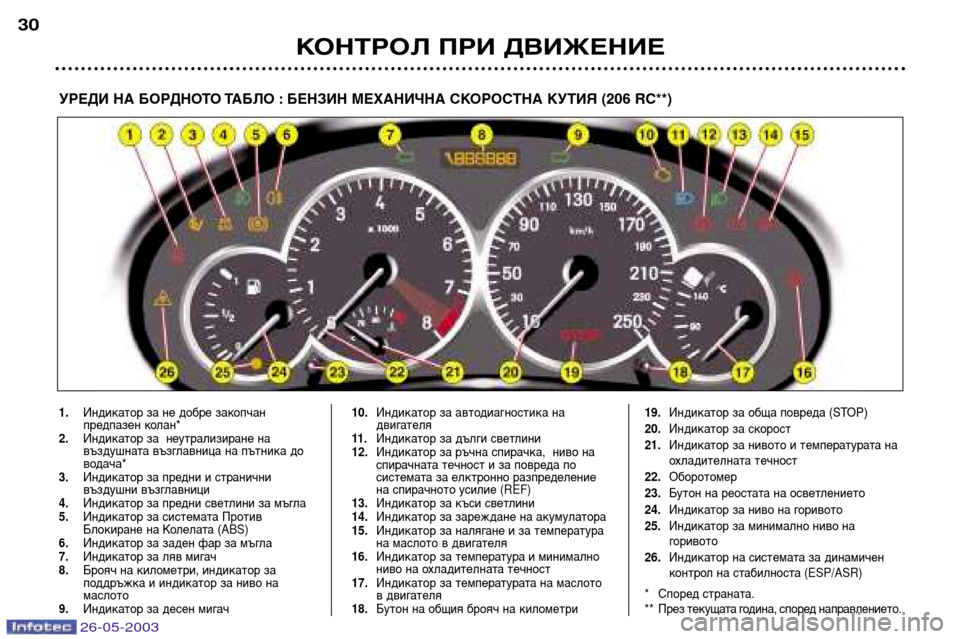

КОНТРОЛ ПРИ ДВИЖЕНИЕ
30
УРЕДИ НА БОРДНОТО ТАБЛО : БЕНЗИН МЕХАНИЧНА СКОРОСТНА КУТИЯ
(206 RC**)
1. Индикатор за не добре закопчан
предпазен колан*
2. Индикатор за неутрализиране на
въздушната възглавница на пътника до
водача*
3. Индикатор за предни и странични
въздушни възглавници
4. Индикатор за предни светлини за мъгла
5. Индикатор за системата Против
Блокиране на Колелата ( ABS)
6. Индикатор за заден фар за мъгла
7. Индикатор за ляв мигач
8. Брояч на километри ,индикатор за
поддръжка и индикатор за ниво намаслото
9. Индикатор за десен мигач 10
.Индикатор за автодиагностика на
двигателя
11 . Индикатор за дълги светлини
12. Индикатор за ръчна спирачка , ниво на
спирачната течност и за повреда по
системата за елктронно разпределение
на спирачното усилие (REF)
13. Индикатор за къси светлини
14. Индикатор за зареждане на акумулатора
15. Индикатор за налягане и за температура
на маслото в двигателя
16. Индикатор за температура и минимално
ниво на охладителната течност
17. Индикатор за температурата на маслото
в двигателя
18. Бутон на общия брояч на километри 19.
Индикатор за обща повреда (STOP)
20. Индикатор за скорост
21. Индикатор за нивото и температурата на
охладителната течност
22. Оборотомер
23. Бутон на реостата на осветлението
24. Индикатор за ниво на горивото
25. Индикатор за минимално ниво на
горивото
26 .Индикатор на системата за динамичен
контрол на стабилноста (ESP/ASR)
* Според страната.
** През текущата година, според направлението.

26-05-2003
КОНТРОЛ ПРИ ДВИЖЕНИЕ 31
УРЕДИ НА БОРДНОТО ТАБЛО : БЕНЗИН АВТОМАТИЧНА СКОРОСТНА КУТИЯ (лимузина и 206
SW)
1. Индикатор за незакопчан предпазен
колан*
2. Индикатор за неутрализиране на
въздушната възглавница на пътника до
водача*
3. Индикатор за предни и странични
въздушни възглавници
4. Индикатор за предни светлини за мъгла
5. Индикатор на системата Против
Блокиране на Колелата ( ABS)
6. Индикатор за заден фар за мъгла
7. Индикатор за ляв мигач
8. Брояч на километри , индикатор за
поддръжка и индикатор за ниво намаслото
9. Индикатор за десен мигач 10.
Индикатор за автодиагностика на
двигателя
11 . Индикатор за дълги светлини
12. Индикатор за ръчна спирачка , ниво на
спирачната течност и повреда по
системата за електронно разпределение
на спирачното усилие
13. Индикатор за къси светлини
14. Индикатор за зареждане на акумулатора
15. Индикатор за налягане и температура на
маслото на двигателя
16. Индикатор за температура и минимално
ниво на охладителната течност
17. Програми на действие
18. Индикатор за положение на
скоростния лост 19.
Бутон на общия брояч на километри
20. Индикатор за обща повреда (STOP)
21. Индикатор за скорост
22. Индикатор за нивото и температурата на
охладителната течност
23. Оборотомер
24. Бутон на реостата на осветлението
25. Индикатор за ниво на горивото
26. Индикатор за минимално ниво на
горивото
27. Индикатор на системата за динамичен
контрол на стабилноста (ESP/ASR)
* Според страната.

26-05-2003
КОНТРОЛ ПРИ ДВИЖЕНИЕ 33
Индикатор за не закопчан
предпазен колан*
При подаване на контакт, индикаторът
светва, когато водача не е сложил
предпазния колан.
Индикатор за предни и
странични въздушни
възглавници
Индикаторът светва за няколко секунди
при подаването на контакт .
Светването на този индикатор , при
работещ двигател , е придружено от
звуков сигнал и от съобщение на
многофункционалния екран посочващо
повреда по въздушните възглавници .
Консултирайте се със сервиз на
PEUGEOT.
Индикатор за зареждане
на акумулатора
Тя показва или: - неизправна работа при зареждане на
акумулатора,
- разхлабени клеми на акумулатора или
стартера,
- скъсан или разхлабен ремък на
алтернатора,
- повреда в алтернатора.
Консултирайте се със сервиз на PEUGEOT. Индикатор за
автодиагностика на
двигателя
Той винаги светва при подаване на контакт.
Светването му при работещ двигател,
сигнализира за дефект в системата за
впръскване, системата за запалване или
системата за почистване. Съществува
риск от унищожаване на катализатора
(единствено бензинов двигател).
Консултирайте се със сервиз на PEUGEOT.
Индикатор на системата
за динамичен контрол на
стабилността (ESP/ASR)
Светва за няколко секунди при всяко
подаване на контакт.
Консултирайте се със Сервиз на
PEUGEOT, ако лампата на прекъсвачаESP/ASR мига и датчика продължава да
свети или светне при работещ двигател и
автомобил в движение.
При работещ двигател и автомобил в
движение, индикаторът мига в случай на
активиране на системата.
Индикаторът свети постоянно при
неутрализиране на системата.
* Според страната.
Предупредителна лампа
за наличие на вода във
филтъра за гориво*
Бързо се обърнете към сервизен пункт на
PEUGEOT.
Опасност от повреда на инжекционната система.
Индикатор за неутрализиране
на възд. възглавница на
пътника до водача*
Светването на този индикатор е
придружено от звуков сигнал и отсъобщението
"Въздушна възглавница
на пътника неутрализирана" на
многофункционалния екран.
Ако възд. възглавница на пътника е
неутрализирана, индикаторът светва при
подаването на контакт и остава да свети.
Във всички случаи, когато индикаторът мига,
се консултирайте със сервиз на PEUGEOT.
Индикатор за минимално
количество гориво
При първото светване, Ви остават около
50 км пробег (Вместимост на резервоара
около 50 литра).
Подгряване на дизелов
двигател
Изчакайте угасването на индикатора
преди да стартирате.
Ако температурата е достатъчна,
индикаторът светва за по-малко от
секунда, вие можете да стартиратенезабавно.

26-05-2003
ПОДРОБНО ЗА ВАШЕТО PEUGEOT 206 113
СИСТЕМА ПРОТИВ
ПРИПЛЪЗВАНЕ НА КОЛЕЛАТА
(ASR) И ДИНАМИЧЕН КОНТРОЛ
НА СТАБИЛНОСТТА (ESP) Т
ези системи са свързани със системата
ABS и я допълват.
Системата ASR увеличава мобилността
с цел избягване на плъзгането
на колелата, като въздейства върху
движещите колела и върху двигателя.
Тя позволява увеличаването на
стабилността при ускорение наавтомобила.
При разминаване между траекторията
на колата и желаната от водача
траектория, системата ESP автоматично
въздействa върху спирачките на едно
или повече колела и върху двигателя,
за да насочи автомобила в желаната
траектория.Неутрализиране на
системите ASR /ESP
При изключителни ситуации
(потегляне на затънал автомобил,
заседнал в снега, мека почва…), може
да се окаже, че е по-добре да се
неутрализират системите ASR и ESP,
за да може гумите да боксуват и да се
получи повече сцепление с пътя. Натиснете прекъсвача "ESP
OFF" , разположен на
централната конзола.
Лампичката на прекъсвача и
светлинният индикатор
светват : системите ASR и
ESP са неутрализирани.
Те се задействат отново :  автоматично при прекъсване на
контакта ,
 ръчно, чрез ново натискане напрекъсвача.
Действие на системите
ASR и ESP
Индикаторът мига в случай на
активиране на ASRили ESP . Контрол на действието
При повреда по системите,
лампичката на прекъсвача
мига и светлинният индикаторсветва.
Обърнете се към сервиз от мрежата на
PEUGEOT за проверка на системата.
Системата ESP Ви предлага
повече сигурност при
нормални условия на
управление,но не трябва да
поемате рискове при
управлението на автомобила или да
карате с много високи скорости.
Действието на тази система е
осигурено при спазване на
препоръките на производителя
отнасящи се до гумите (гуми и
джанти),елементите по спирачнатасистема , електроните компоненти ,
както и процедурите за монтаж и
намеса от страна на сервизните
центрове на PEUGEOT.
След удар , направете преглед в
Сервиз от мрежата на PEUGEOT.

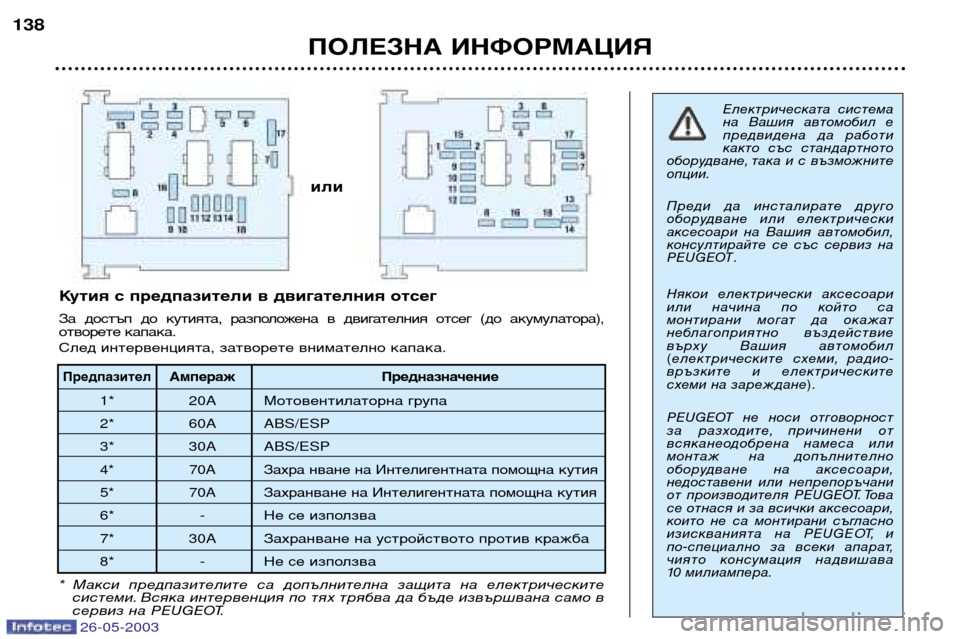

ПОЛЕЗНА ИНФОРМАЦИЯ
138
Електрическата система
на Вашия автомобил е
предвидена да работи
както със стандартното
оборудване, така и с възможнитеопции.
Преди да инсталирате друго
оборудване или електрически
аксесоари на Вашия автомобил,
консултирайте се със сервиз на
PEUGEOT .
Някои електрически аксесоари
или начина по който са
монтирани могат да окажат
неблагоприятно въздействие
върху Вашия автомобил( електрическите схеми, радио-
връзките и електрическите
схеми на зареждане ).
PEUGEOT не носи отговорност
за разходите, причинени от
всяканеодобрена намеса или
монтаж на допълнително
оборудване на аксесоари,
недоставени или непрепоръчани
от производителя PEUGEOT. Това
се отнася и за всички аксесоари,
които не са монтирани съгласно
изискванията на PEUGE OT, и
по-специално за всеки апарат,
чиято консумация надвишава
10 милиампера.
* Макси предпазителите са допълнителна защита на електрическите системи. Всяка интервенция по тях трябва да бъде извършвана само в
сервиз на PEUGEOT.
ПредпазителАмпераж Предназначение
1* 20A Мотовентилаторна група
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Захра нване на Интелигентната помощна кутия
5* 70A Захранване на Интелигентната помощна кутия
6* -Не се използва
7* 30A Захранване на устройството против кражба
8* - Не се използва
Кутия с предпазители в двигателния отсег
За достъп до кутията, разположена в двигателния отсег (до акумулатора),
отворете капака.
След интервенцията, затворете внимателно капака.
или
26-05-2003

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ139

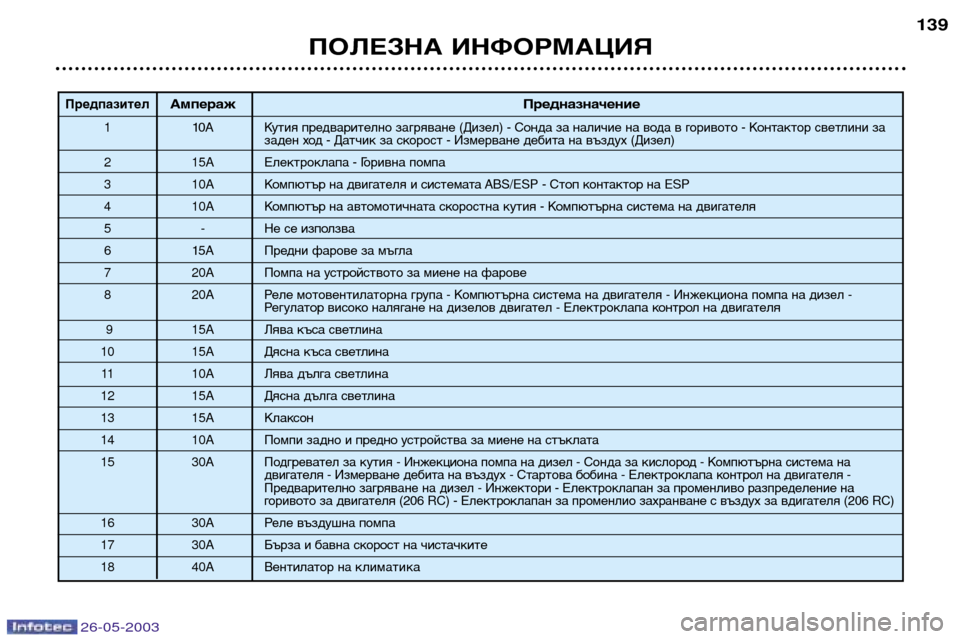

ПредпазителАмпераж
Предназначение
110A Кутия предварително загряване (Дизел) - Сонда за наличие на вода в горивото - Контактор светлини за
заден ход - Датчик за скорост - Измерване дебита на въздух (Дизел)
2 15A Електроклапа - Горивна помпа
3 10A Компютър на двигателя и системата АBS /ESP- Стоп контактор на ESP
4 10A Компютър на автомотичната скоростна кутия - Компютърна система на двигателя
5- Не се използва
6 15А Предни фарове за мъгла
7 20A Помпа на устройството за миене на фарове
8 20A Реле мотовентилаторна група - Компютърна система на двигателя - Инжекциона помпа на дизел -
Регулатор високо налягане на дизелов двигател - Електроклапа контрол на двигателя
9 15A Лява къса светлина
10 15A Дясна къса светлина
11 10A Лява дълга светлина
12 15A Дясна дълга светлина
13 15A Клаксон
14 10A Помпи задно и предно устройства за миене на стъклата
15 30 A Подгревател за кутия - Инжекциона помпа на дизел - Сонда за кислород - Компютърна система на
двигателя - Измерване дебита на въздух - Стартова бобина - Електроклапа контрол на двигателя -
Предварително загряване на дизел - Инжектори - Електроклапан за променливо разпределение на
горивото за двигателя (206 RC) - Електроклапан за променлио захранване с въздух за вдигателя (206 RC)
16 30A Реле въздушна помпа
17 30A Бърза и бавна скорост на чистачките
18 40A Вентилатор на климатика

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ137

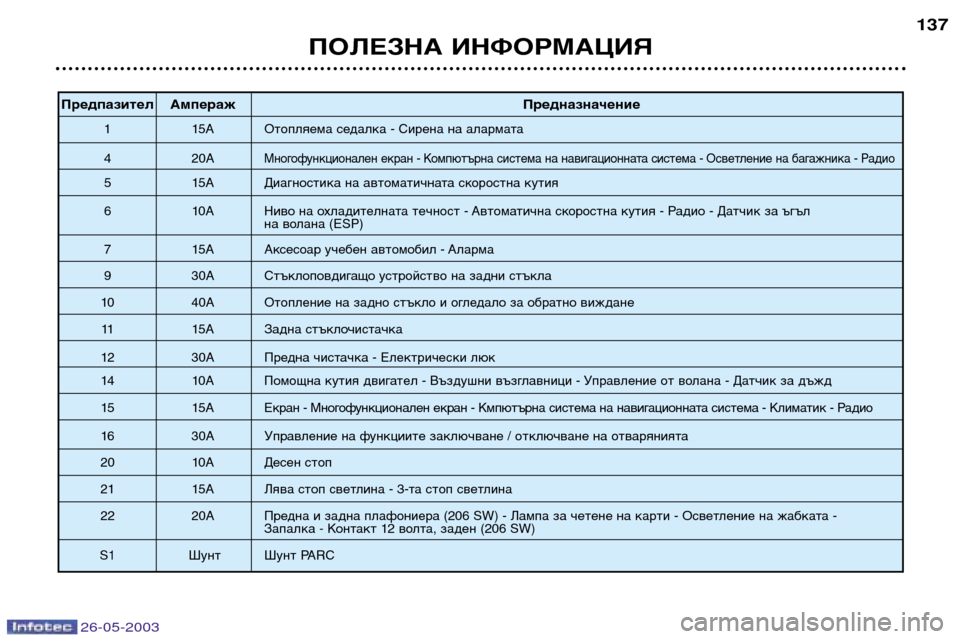

Предпазител Ампераж
Предназначение
1 15A Отопляема седалка - Сирена на алармата
4 20A
Многофункционален екран - Компютърна система на навигационната система - Осветление на багажника - Радио
5 15A Диагностика на автоматичната скоростна кутия
6 10A Ниво на охладителната течност - Автоматична скоростна кутия - Радио - Датчик за ъгъл
на волана (ESP)
7 15A Аксесоар учебен автомобил - Аларма
9 30A Стъклоповдигащо устройство на задни стъкла
10 40A Отопление на задно стъкло и огледало за обратно виждане 11 15A Задна стъклочистачка
12 30A Предна чистачка - Електрически люк
14 10A Помощна кутия двигател - Въздушни възглавници - Управление от волана - Датчик за дъжд
15 15A Екран - Многофункционален екран - Кмпютърна система на навигационната система - Климатик - Радио
16 30A Управление на функциите заключване / отключване на отварянията
20 10A Десен стоп
21 15A Лява стоп светлина - 3-та стоп светлина
22 20A Предна и задна плафониера (206 SW)- Лампа за четене на карти - Осветление на жабката -
Запалка - Контакт 12 волта , заден (206 SW)
S1 Шунт Шунт PARC
