Peugeot 206 SW 2003 Instrukcja Obsługi (in Polish)

RZUT OKA NA WASZEGO PEUGEOT 2061
Poszczególne modele mogą posiadać część opisanego wyposażenia w zależności od poziomu wykończenia
i charakterystyki właściwej dla kraju przeznaczenia.
206 SW: model dostępny w zależności od kraju. Strony
Fotele 74 - 85
Stanowisko kierowcy 29 - 31
Konsola środkowa 37 - 73, 97 - 98
Lusterka wsteczne 100
Strony
Sprawdzenia 117 - 125
Drzwi 87 - 92
Wymiana koła 126 - 130
Wymiana żarówki 131 - 135
26-05-2003

2RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003

3

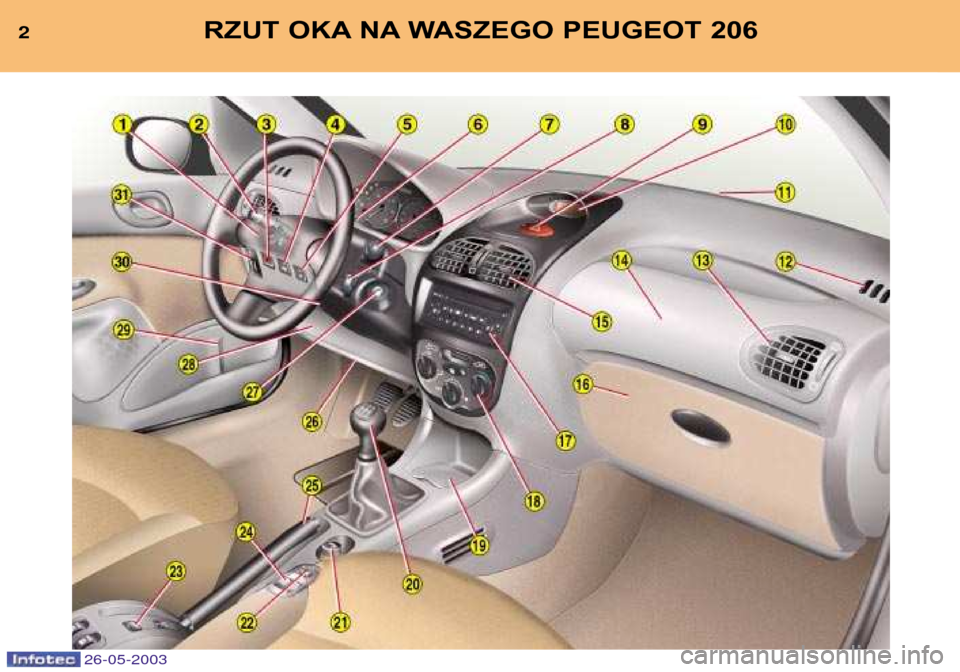

RZUT OKA NA WASZEGO PEUGEOT 206
1 Poduszka powietrzna kierowcy
Sygnał dźwiękowy
2 Przełącznik oświetlenia ikierunkowskazów
3 Wyłącznik poduszki
powietrznej pasażera*
4 Wyłącznik podnośnika
tylnych szyb
5 Przycisk dynamicznej
kontroli stabilności(ESP/ASR)
6 Potencjometr oświetlenia
zestawu wskaźników
7 Przełącznik wycieraczek /
spryskiwacza szyb /
komputera pokładowego
8 Sterowanie radioodtwarzaczem
przy kierownicy
9 Przycisk świateł awaryjnych
10 Wyświetlacz wielofunkcyjny 11
Nawiewy odmrażania
przedniej szyby
12 Nawiewy odmrażania
bocznych szyb
13 Nastawny nawiew boczny
14 Poduszka powietrzna po
stronie pasażera
15 Nastawne nawiewy centralne
16 Przedni schowek
17 Radioodtwarzacz
18 Przełącznik ogrzewania,
wentylacji, klimatyzacji i
odmrażania tylnej
szyby oraz lusterek wstecznych
19 Przednia popielniczka
20 Dźwignia zmiany biegów 21
Zapalniczka
22 Przełącznik elektrycznych lusterek wstecznych
23 Przełącznik ogrzewanychsiedzeń
24 Przełącznik elektrycznych
podnośników przednich szyb
25 Hamulec postojowy
26 Dźwignia otwierania
pokrywy silnika
27 Blokada kierownicy
28 Skrzynka bezpieczników
29 Schowek
30 Dźwignia regulacji wysokościkierownicy
31 Regulacja ustawienia
wysokości reflektorów
* Zależnie od kraju przeznaczenia.
26-05-2003

87
4RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003
KLUCZE
Klucze umożliwiają zablokowa-
nie lub odblokowanie przednich
drzwi, bagażnika (hatchback),
wyłączenie poduszki powietrznej
pasażera oraz odblokowanie
korka zbiornika paliwa oraz
blokady kierownicy.
Centralny zamek
Klucze umożliwiają, za pośred-
nictwem drzwi kierowcy, zablo-
kowanie lub odblokowanie
wszystkich drzwi i bagażnika.
Jeżeli jedne z drzwi, bagażnik
(206 SW) lub tylna szyba
(206 SW) nie są zamknięte, cen-
tralny zamek nie działa.Pilot zdalnego sterowania
Naciśnięcie na przycisk
A
umożliwia zdalne zablokowanie samochodu. C zynność zasygnalizowana jest
przez zapalenie się kierunkows-
kazów na około 2 sekundy.
Naciśnięcie na przycisk B
umożliwia zdalne odblokowanie samochodu. Czynno ść zasygnalizowana jest
przez szybkie migotanie kierun-
kowskazów przezokoło 2 sekundy.
206 SW: odblokowanie samo-
chodu i otworzenie tylnej szyby
odbywa się przez długie przy-
ciśnięcie przycisku B.
Brzęczyk pozostawienia
klucza w stacyjce
Pozostawienie klucza w stacyjce
sygnalizowane jest poprzez
brzęczyk w momencie otwarcia
drzwi kierowcy.
Lokalizacja samochodu
Aby odnależć Wasz samochód,
wcześniej zablokowany, na par-
kingu należy:  nacisnąć na przycisk A, co spo-
woduje zapalenie się lampek sufitowych oraz miganie kie-
runkowskazów przez kilkasekund. URUCHOMIENIE POJAZDU
Cztery pozycje klucza w stacyjce: Pozycja
STOP:
zapłon wyłączony.
Pierwszy skok, pozycja Akcesori ów:zapłon pozostaje
wyłączony, ale osprzęt możefunkcjonować.
Drugi skok, pozycja Działanie :
zapłon włączony.
Pozycja Rozruchu :włączony
rozrusznik.
Blokada kierownicy
Przed rozruchem, odblokować
blokadę kierownicy, pokręcając
lekko, jeśli to konieczne, równoc-
ześnie kierownicą i kluczem.
Zalecane jest wciśnięcie sprzęgła
w czasie pracy rozrusznika, aby
ułatwić rozruch silnika.

87
4RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003
KLUCZE
Klucze umożliwiają zablokowa-
nie lub odblokowanie przednich
drzwi, bagażnika (hatchback),
wyłączenie poduszki powietrznej
pasażera oraz odblokowanie
korka zbiornika paliwa oraz
blokady kierownicy.
Centralny zamek
Klucze umożliwiają, za pośred-
nictwem drzwi kierowcy, zablo-
kowanie lub odblokowanie
wszystkich drzwi i bagażnika.
Jeżeli jedne z drzwi, bagażnik
(206 SW) lub tylna szyba
(206 SW) nie są zamknięte, cen-
tralny zamek nie działa.Pilot zdalnego sterowania
Naciśnięcie na przycisk
A
umożliwia zdalne zablokowanie samochodu. C zynność zasygnalizowana jest
przez zapalenie się kierunkows-
kazów na około 2 sekundy.
Naciśnięcie na przycisk B
umożliwia zdalne odblokowanie samochodu. Czynno ść zasygnalizowana jest
przez szybkie migotanie kierun-
kowskazów przezokoło 2 sekundy.
206 SW: odblokowanie samo-
chodu i otworzenie tylnej szyby
odbywa się przez długie przy-
ciśnięcie przycisku B.
Brzęczyk pozostawienia
klucza w stacyjce
Pozostawienie klucza w stacyjce
sygnalizowane jest poprzez
brzęczyk w momencie otwarcia
drzwi kierowcy.
Lokalizacja samochodu
Aby odnależć Wasz samochód,
wcześniej zablokowany, na par-
kingu należy:  nacisnąć na przycisk A, co spo-
woduje zapalenie się lampek sufitowych oraz miganie kie-
runkowskazów przez kilkasekund. URUCHOMIENIE POJAZDU
Cztery pozycje klucza w stacyjce: Pozycja
STOP:
zapłon wyłączony.
Pierwszy skok, pozycja Akcesori ów:zapłon pozostaje
wyłączony, ale osprzęt możefunkcjonować.
Drugi skok, pozycja Działanie :
zapłon włączony.
Pozycja Rozruchu :włączony
rozrusznik.
Blokada kierownicy
Przed rozruchem, odblokować
blokadę kierownicy, pokręcając
lekko, jeśli to konieczne, równoc-
ześnie kierownicą i kluczem.
Zalecane jest wciśnięcie sprzęgła
w czasie pracy rozrusznika, aby
ułatwić rozruch silnika.

Środki ostrożności związane z
poduszką powietrzną pasażera
Pojazd wyposażony w wyłącznikpoduszki:
-wyłączyć
poduszkę w
wypadku insta-
lowania fotelika
dla dzieci skie-
rowanego ple-
cami do kierun-
ku jazdy,
- włączyć
poduszkę przyprzewożeniudorosłegopasażera.
Pojazd nie wyposażony w wyłącznik
poduszki:
-nie instalować
na przednimsiedzeniu
pasażera fote-
lika dla dzieciskierowanego
plecami do
kierunku jazdy.
Nigdy nie opierać nóg lub jakiegokol-
wiek przedmiotu na desce rozdzielczej.
11 4
5
RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003
Nigdy nie należy dopro-
wadzać do rozbiegania
się zimnego silnika. Nigdy nie uruchamiać silni-
ka w pomieszczeniu zamkniętym.
Nie dokonywać żadnych modyfi-
kacji stacyjki.
Rozruch silnika benzynowego
Nie naciskać pedału
przyspies-
zenia.
Włączyć rozrusznik nie przery-
wając do momentu uruchomieniasilnika.
Rozruch silnikaDiesla
Nie naciskać na pedał przyspieszenia.
Przekręcić kluczyk do pozycji "Działanie".
Jeśli temperatura silnika jest
dostatecznie wysoka, kontrolka
nie zaświeci się i można urucho-
mić silnik od razu.
Jeśli kontrolka zaświeci się,
należy poczekać do jej zgaśnięcia
i dopiero włączyć rozrusznik.
W przypadku zadławienia silni-
ka, należy przekręcić kluczyk dopozycji "STOP" i ponownie
włączyć rozrusznik. PRZEDNIE PODUSZKI POWIETRZNE
Kontrola działania
* Zależnie od kraju przeznac-zenia.
Wyłączenie poduszki
powietrznej pasażera*
Wprowadzić klucz od stacyjki do przełącznika 1i obrócić go :
- pozycja "ON"poduszka
powietrzna czynna,
- pozycja "OFF"poduszka
powietrzna nieczynna.
Po włączeniu zapłonu (drugi skok
klucza), zapalenie się kontrolki,
sygnał dźwiękowy oraz wyświet-
lenie informacji na wyświetlaczuwielofunkcyjnym "Poduszka
powietrzna pasażera wyłączo-na" oznacza, że poduszka powie-
trzna pasażera jest wyłączona(pozycja "OFF"na przełączniku).
Kontrolka świeci się przez cały
czas jak poduszka powietrzna
jest wyłączona.

26-05-2003
Wycieraczka Przednie2 Praca szybka
1 Praca normalna
I Praca przerywana
lub
AUTO Praca automatyczna
0 Wyłączenie
Praca jednorazowa
Spryskiwacze: pociągnąć dźwi-
gnię do siebie.
Tylna
Wyłączenie Praca Spryskiwacze przerywana
Praca automatyczna
W pozycji AUTO, wycie-
raczki pracują automa- tycznie, dostosowując
się do intensywności
opadów.
Światło przeciwmgielne tylne (pierścień
B)
Światło przeciwmgielne
tylne (obrót pierścienia
do przodu)
Reflektory przeciwmgielne
przednie / Światło
przeciwmgielne tylne(pierścień C)
Reflektory przeciwmgielne
przednie (pierwszy obrót
pierścienia do przodu)
Reflektory przeciwmgielne
przednie i światło
przeciwmgielne tylne
(drugi obrót pierścienia
do przodu).
9395
8 RZUT OKA NA WASZEGO PEUGEOT 206
PRZEŁĄCZNIKI PRZY KIEROWNICY
Oświetlenie
Światła przednie i tylne (pierścień A)
Światła zgaszone
Światła pozycyjne
Światła mijania /
światła długie Automatyczne
zapalenie się świateł
Automatyczne zapalenie sięświateł
Aby włączyć lub wyłączyć funkcję,
należy ustwić klucz w położeniu akceso-
riów, przełącznik oświetlenia wpołożeniu 0, a następnie nacisnąć na
ponad cztery sekundy na jego krawędź.

26-05-2003
74
9
RZUT OKA NA WASZEGO PEUGEOT 206
SIEDZENIA PRZEDNIE 1.Regulacja wzdłużna.
2. Dostęp do tylnych miejsc
(wersja trzydrzwiowa).
3. Regulacja nachylenia opar-cia.
4. Regulacja wysokości.
5. Przełącznik ogrzewanychsiedzeń.
6. Regulacja wysokości i nachy-
lenia zagłówka.
Nigdy nie jeździć ze zde-
montowanymi zagłówkami.
Siedzenie modułowepasażera
Dostęp do schowka: - Odsunąć siedzenie maksymal-
nie do tyłu.
- Unieść i pociągnąć za przednią
część siedzenia w celu jego
odblokowania, następnie odchy-
lić siedzenie modułowe.

Pokrywa bagaży
Aby założyć pokrywę należy:
- ustawić (1) końcówkę nawijacza pokrywy bagaży w jednym z
dwóch wsporników,
- ścisnąć (2) przeciwną końcówkę nawijacza i osadzić ją w gnieźd-
zie,
- puścić końcówkę (3) tak by się zablokowała,
- rozwinąć (4) pokrywę bagaży aż do poziomu słupka bagażnika,
- umieścić prowadnice pokrywy bagaży na szynach słupków.
Aby zdjąć pokrywę należy:
- wyjąć prowadnice pokrywy bagaży z szyn słupków,
- zwinąć pokrywę bagaży w nawijaczu, ścisnąć końcówkę i wyjąć ze wspornika.
Tylne siedzenia
- podnieść przednią część siedzenia
1,
- odchylić siedzenie 1do oparcia o przed-
nie fotele,
- umieścić pas bezpieczeństwa pod klamrą 2,
- pociągnąć za dźwignię 3w celu odryglo-
wania oparcia 4,
- wymontować lub wsunąć zagłówek,
- odchylić oparcie 4.
Przy powrocie do normalnej pozycji, należy
zwrócić uwagę, by nie przyciąć
pasów bezpieczeństwa.
10778
10 RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003

Środki ostrożności związane z
poduszką powietrzną pasażera
Pojazd wyposażony w wyłącznikpoduszki:
-wyłączyć
poduszkę w
wypadku insta-
lowania fotelika
dla dzieci skie-
rowanego ple-
cami do kierun-
ku jazdy,
- włączyć
poduszkę przyprzewożeniudorosłegopasażera.
Pojazd nie wyposażony w wyłącznik
poduszki:
-nie instalować
na przednimsiedzeniu
pasażera fote-
lika dla dzieciskierowanego
plecami do
kierunku jazdy.
Nigdy nie opierać nóg lub jakiegokol-
wiek przedmiotu na desce rozdzielczej.
11 4
5
RZUT OKA NA WASZEGO PEUGEOT 206
26-05-2003
Nigdy nie należy dopro-
wadzać do rozbiegania
się zimnego silnika. Nigdy nie uruchamiać silni-
ka w pomieszczeniu zamkniętym.
Nie dokonywać żadnych modyfi-
kacji stacyjki.
Rozruch silnika benzynowego
Nie naciskać pedału
przyspies-
zenia.
Włączyć rozrusznik nie przery-
wając do momentu uruchomieniasilnika.
Rozruch silnikaDiesla
Nie naciskać na pedał przyspieszenia.
Przekręcić kluczyk do pozycji "Działanie".
Jeśli temperatura silnika jest
dostatecznie wysoka, kontrolka
nie zaświeci się i można urucho-
mić silnik od razu.
Jeśli kontrolka zaświeci się,
należy poczekać do jej zgaśnięcia
i dopiero włączyć rozrusznik.
W przypadku zadławienia silni-
ka, należy przekręcić kluczyk dopozycji "STOP" i ponownie
włączyć rozrusznik. PRZEDNIE PODUSZKI POWIETRZNE
Kontrola działania
* Zależnie od kraju przeznac-zenia.
Wyłączenie poduszki
powietrznej pasażera*
Wprowadzić klucz od stacyjki do przełącznika 1i obrócić go :
- pozycja "ON"poduszka
powietrzna czynna,
- pozycja "OFF"poduszka
powietrzna nieczynna.
Po włączeniu zapłonu (drugi skok
klucza), zapalenie się kontrolki,
sygnał dźwiękowy oraz wyświet-
lenie informacji na wyświetlaczuwielofunkcyjnym "Poduszka
powietrzna pasażera wyłączo-na" oznacza, że poduszka powie-
trzna pasażera jest wyłączona(pozycja "OFF"na przełączniku).
Kontrolka świeci się przez cały
czas jak poduszka powietrzna
jest wyłączona.
