Peugeot 207 CC 2012 Betriebsanleitung (in German)

10TECHNISCHE DATEN
149
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Beim Fahren mit Anhänger ist eine Höchstgeschwindigkeit von 100 km/h zulässig (beachten Sie die geltende gesetzliche
Regelung in Ihrem Land).
Hohe Außentemperaturen können zu einer verminderten Leistung des Fahrzeugs zum Schutz des Motors führen; verringern
Sie bei Außentemperaturen über 37 °C die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige
Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduziert wird; aber Vorsicht: Das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug dessen Straßenlage beeinträchtigen.

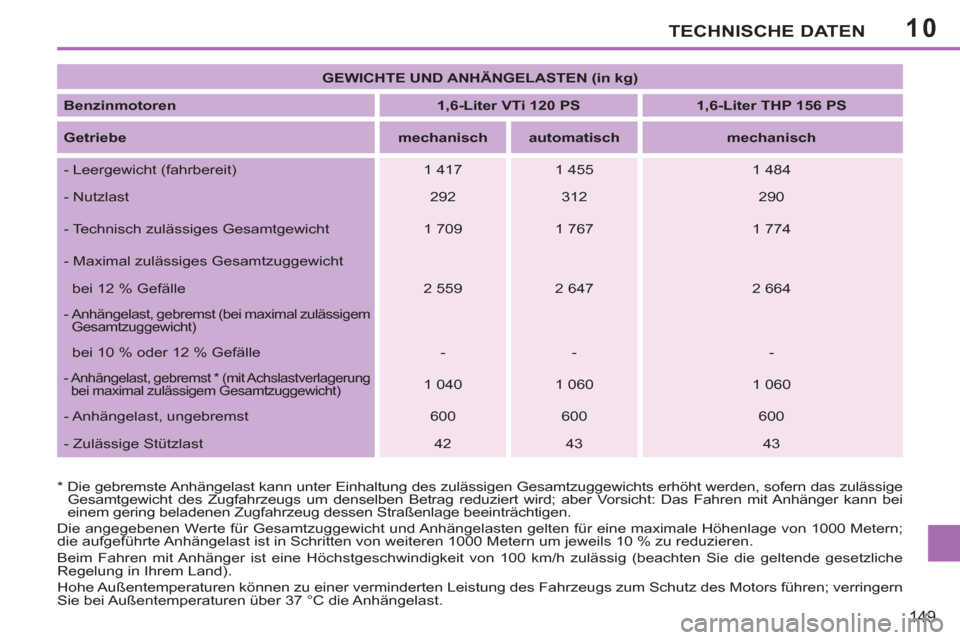

GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,6-Liter VTi 120 PS



1,6-Liter THP 156 PS



Getriebe


mechanisch



automatisch



mechanisch


- Leergewicht (fahrbereit)
1 417
1 455
1 484
- Nutzlast
292
312
290
- Technisch zulässiges Gesamtgewicht
1 709
1 767
1 774
- Maximal zulässiges Gesamtzuggewicht




bei 12 % Gefälle
2 559
2 647
2 664
-
Anhängelast, gebremst (bei maximal zulässigem
Gesamtzuggewicht)


bei 10 % oder 12 % Gefälle
-
-
-

- Anhängelast, gebremst * (mit Achslastverlagerung
bei maximal zulässigem Gesamtzuggewicht)
1 040
1 060
1 060
- Anhängelast, ungebremst
600
600
600
- Zulässige Stützlast
42
43
43

10
150
TECHNISCHE DATEN

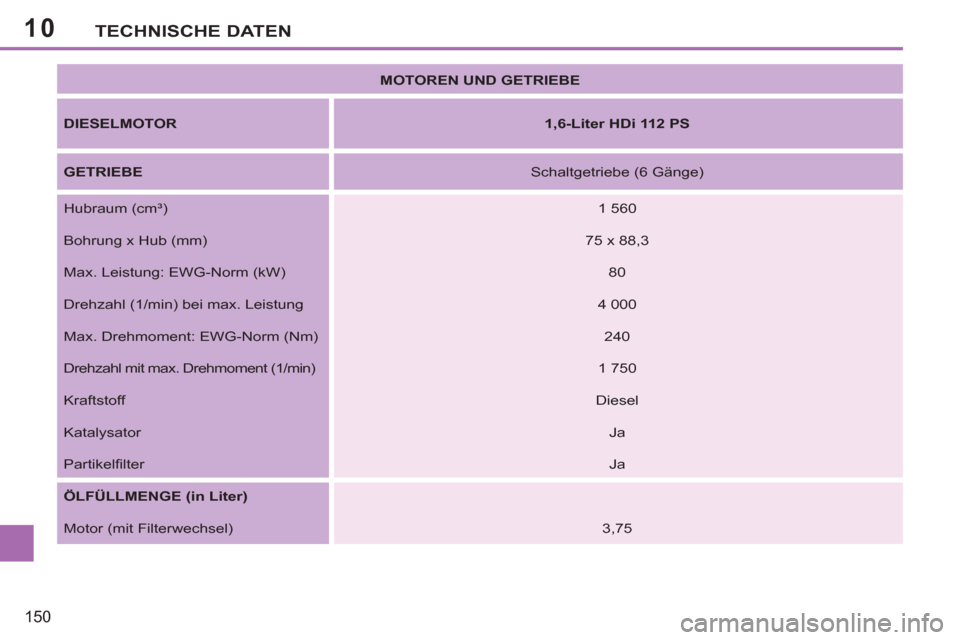

MOTOREN UND GETRIEBE



DIESELMOTOR


1,6-Liter HDi 112 PS



GETRIEBE

Schaltgetriebe (6 Gänge)
Hubraum (cm³)
1 560
Bohrung x Hub (mm)
75 x 88,3
Max. Leistung: EWG-Norm (kW)
80
Drehzahl (1/min) bei max. Leistung
4 000
Max. Drehmoment: EWG-Norm (Nm)
240
Drehzahl mit max. Drehmoment (1/min)
1 750
Kraftstoff
Diesel
Katalysator
Ja
Partikelfi lter
Ja

ÖLFÜLLMENGE (in Liter)





Motor (mit Filterwechsel)
3,75

10TECHNISCHE DATEN
151
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Beim Fahren mit Anhänger ist eine Höchstgeschwindigkeit von 100 km/h zulässig (beachten Sie die geltende gesetzliche
Regelung in Ihrem Land).
Hohe Außentemperaturen können zu einer verminderten Leistung des Fahrzeugs zum Schutz des Motors führen; verringern
Sie bei Außentemperaturen über 37 °C die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zuläs-
sige Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduziert wird; aber Vorsicht: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage beeinträchtigen.

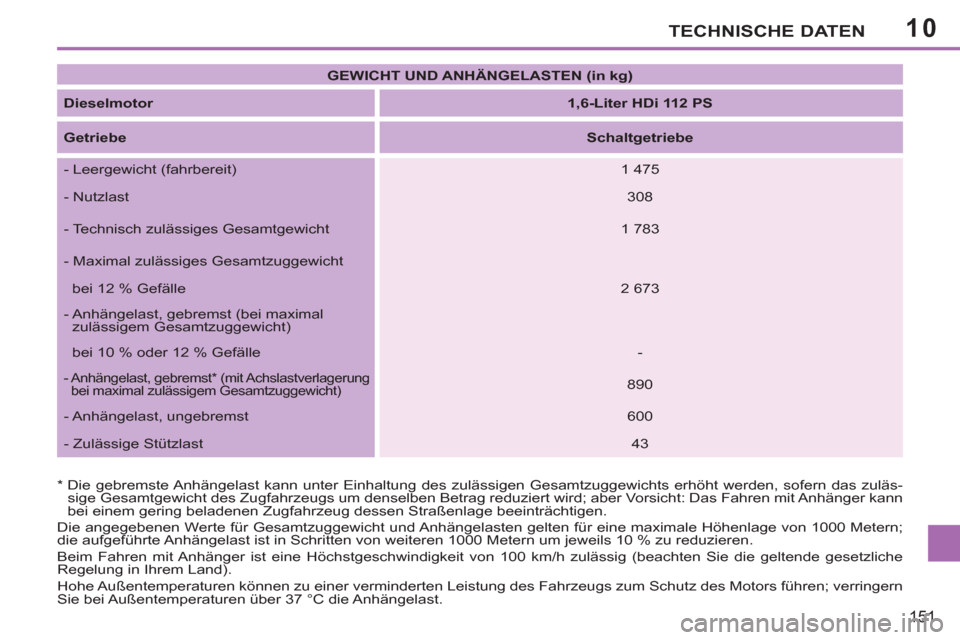

GEWICHT UND ANHÄNGELASTEN (in kg)



Dieselmotor


1,6-Liter HDi 112 PS



Getriebe


Schaltgetriebe


- Leergewicht (fahrbereit)
1 475
- Nutzlast
308
- Technisch zulässiges Gesamtgewicht
1 783
- Maximal zulässiges Gesamtzuggewicht





bei 12 % Gefälle
2 673
- Anhängelast, gebremst (bei maximal
zulässigem Gesamtzuggewicht)




bei 10 % oder 12 % Gefälle
-

- Anhängelast, gebremst * (mit Achslastverlagerung
bei maximal zulässigem Gesamtzuggewicht)
890
- Anhängelast, ungebremst
600
- Zulässige Stützlast
43

10
152
TECHNISCHE DATEN

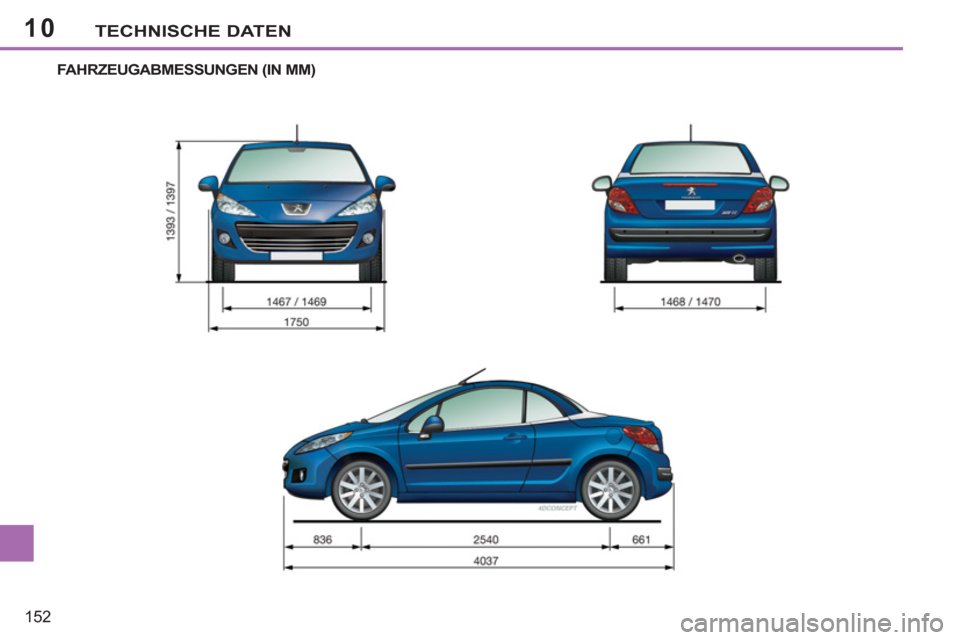

FAHRZEUGABMESSUNGEN (IN MM)

10
!
i
153

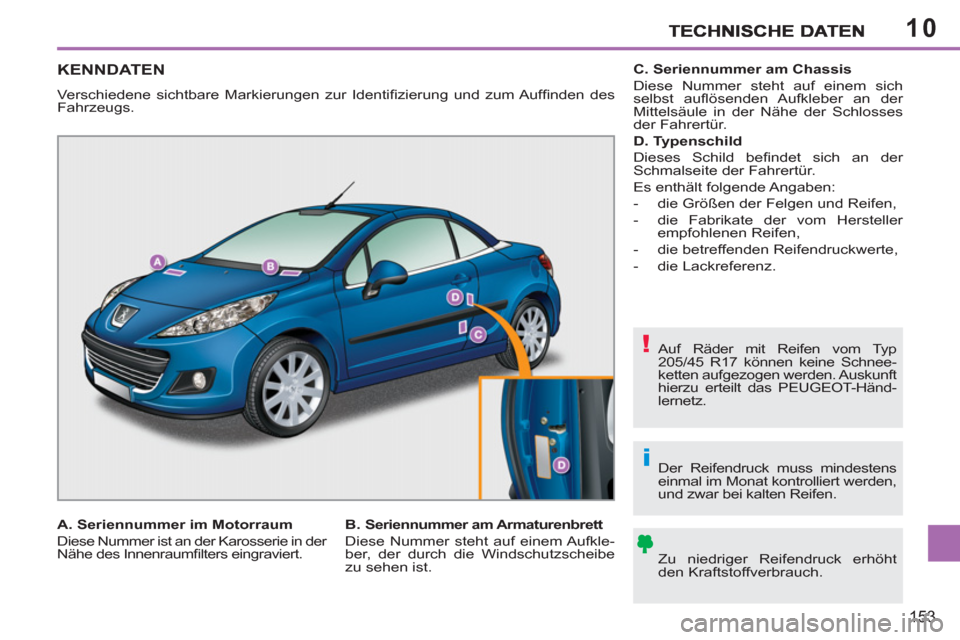

KENNDATEN
Verschiedene sichtbare Markierungen zur Identifi zierung und zum Auffi nden des
Fahrzeugs.
Auf Räder mit Reifen vom Typ
205/45 R17 können keine Schnee-
ketten aufgezogen werden. Auskunft
hierzu erteilt das PEUGEOT-Händ-
lernetz.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.

A. Seriennummer im Motorraum

Diese Nummer ist an der Karosserie in der
Nähe des Innenraumfi lters eingraviert.
B. Seriennummer am Armaturenbrett
Diese Nummer steht auf einem Aufkle-
ber, der durch die Windschutzscheibe
zu sehen ist.
C. Seriennummer am Chassis

Diese Nummer steht auf einem sich
selbst aufl ösenden Aufkleber an der
Mittelsäule in der Nähe der Schlosses
der Fahrertür.

D. Typenschild

Dieses Schild befi ndet sich an der
Schmalseite der Fahrertür.
Es enthält folgende Angaben:


- die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller
empfohlenen Reifen,

- die betreffenden Reifendruckwerte,

- die Lackreferenz.

10
154
TECHNISCHE DATEN

155
NOT- ODER PANNENHILFERUF

156

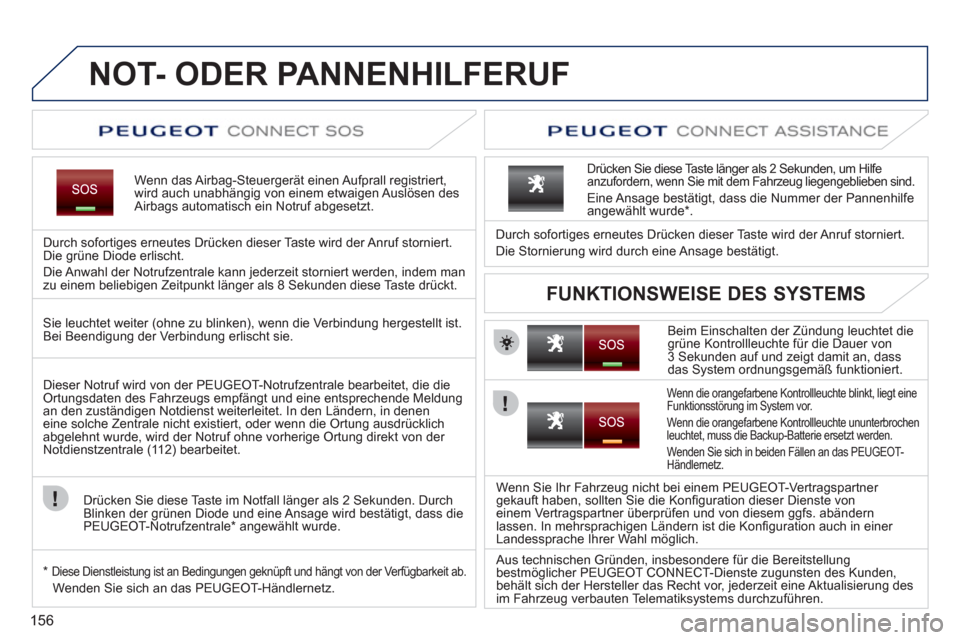

NOT- ODER PANNENHILFERUF
Wenn das Airbag-Steuergerät einen Aufprall registriert,
wird auch unabhängig von einem etwaigen Auslösen des
Airbags automatisch ein Notruf abgesetzt.
Durch so
fortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die grüne Diode erlischt.
Die Anwahl der Notru
fzentrale kann jederzeit storniert werden, indem man zu einem beliebigen Zeitpunkt länger als 8 Sekunden diese Taste drückt.

Beim Einschalten der Z
ündung leuchtet die grüne Kontrollleuchte für die Dauer von3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert. Durch soforti
ges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierun
g wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde * .


FUNKTIONSWEISE DES SYSTEMS
Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.
Dieser Notru
f wird von der PEUGEOT-Notrufzentrale bearbeitet, die dieOrtungsdaten des Fahrzeugs empfängt und eine entsprechende Meldungan den zuständigen Notdienst weiterleitet. In den Ländern, in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklichabgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der
Notdienstzentrale (11 2) bearbeitet.

Drücken
Sie diese Taste im Notfall länger als 2 Sekunden. Durch
Blinken der grünen Diode und eine Ansage wird bestätigt, dass diePEUGEOT-Notrufzentrale * angewählt wurde.
*
Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab.
Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn die orangefarbene Kontrollleuchte blinkt, liegt eine
Funktionsstörung im System vor.
Wenn die oran
gefarbene Kontrollleuchte ununterbrochen
leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden
Sie sich in beiden Fällen an das PEUGEOT-Händlernetz.


Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste voneinem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer Landessprache Ihrer Wahl mˆglich.

Aus technischen Gr¸nden, insbesondere f¸r die Bereitstellungbestmˆglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
beh‰lt sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuf¸hren.

157

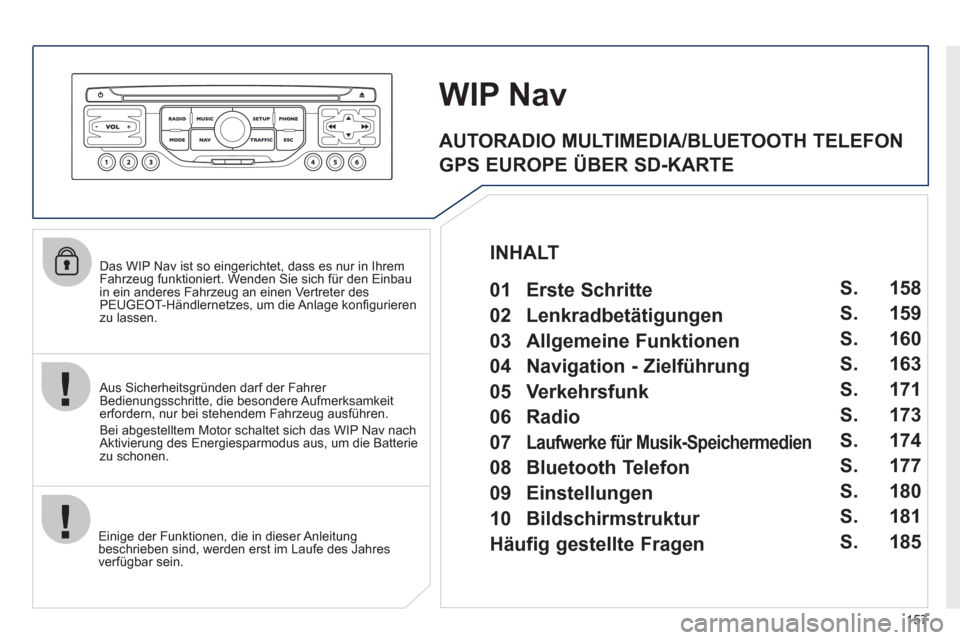

Das WIP Nav ist so eingerichtet, dass es nur in Ihrem
Fahrzeug funktioniert. Wenden Sie sich für den Einbau
in ein anderes Fahrzeug an einen Vertreter desPEUGEOT-Händlernetzes, um die Anlage konfi gurieren zu lassen.
Einige der Funktionen, die in dieser Anleitung
beschrieben sind, werden erst im Laufe des Jahres
verfügbar sein.
WIP Nav

Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeit erfordern, nur bei stehendem Fahrzeug ausführen.
Bei ab
gestelltem Motor schaltet sich das WIP Nav nach
Aktivierung des Energiesparmodus aus, um die Batterie zu schonen.


AUTORADIO MULTIMEDIA/BLUETOOTH TELEFON
GPS EUROPE ÜBER SD-KARTE

01 Erste Schritte
INHALT

02 Lenkradbetätigungen

03 Allgemeine Funktionen

04 Navigation - Zielführung

05 Verkehrsfunk

06 Radio

07
Laufwerke für Musik-Speichermedien


08 Bluetooth Telefon

09 Einstellungen

10 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.
S.
S.

Häufig gestellte Fragen S. 158
159
160
163
171
173
174
177
180
181
185

158

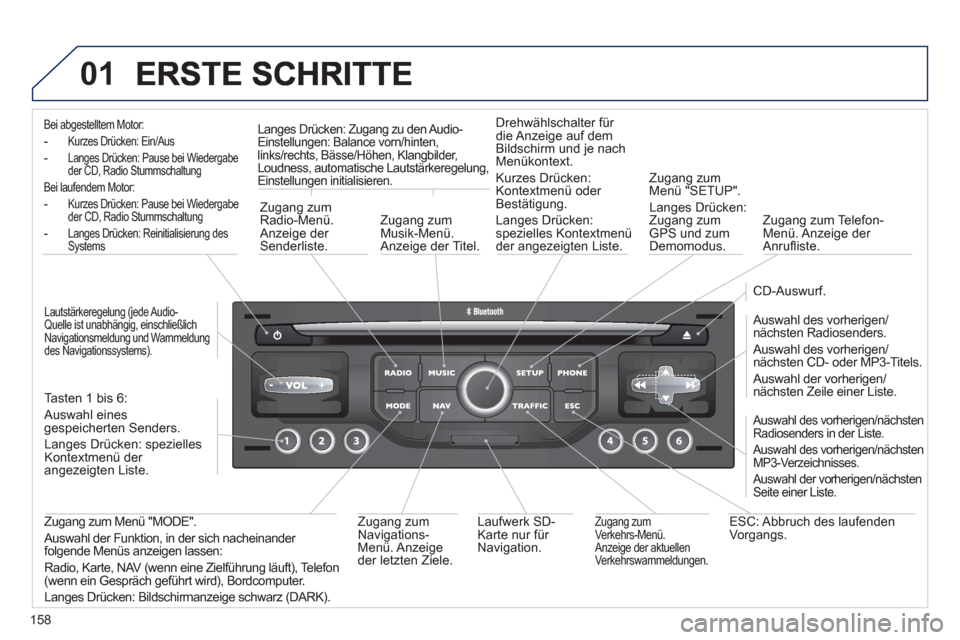

01
Bei abgestelltem Motor:
- Kurzes Drücken: Ein/Aus
- Langes Drücken: Pause bei Wiedergabe
der CD, Radio Stummschaltung
Bei laufendem Motor:
-Kurzes Drücken: Pause bei Wiedergabe
der CD, Radio Stummschaltung
-Langes Drücken: Reinitialisierung des Systems


Zugang zum
Radio-Menü.Anzeige der Senderliste.
Zu
gang zumMusik-Menü. Anzeige der Titel.
Langes Drücken: Zugang zu den Audio-Einstellungen: Balance vorn/hinten, links/rechts, Bässe/Höhen, Klangbilder,Loudness, automatische Lautstärkeregelung, Einstellungen initialisieren.
Drehwählschalter für
die Anzeige auf dem Bildschirm und je nachMenükontext.
Kurzes Drücken:Kontextmenü oder Bestätigung.
Langes Drücken:
spezielles Kontextmenü der angezeigten Liste.
Zu
gang zumMenü "SETUP".
Lan
ges Drücken:
Zugang zumGPS und zum Demomodus.Zu
gang zum Telefon-Menü. Anzeige der Anrufl iste.

CD-Auswurf.

Auswahl des vorherigen/n‰chsten Radiosenders.
Auswahl des vorherigen/n‰chsten CD- oder MP3-Titels.
Auswahl der vorherigen/n‰chsten Zeile einer Liste.

Auswahl des vorherigen/n‰chsten Radiosenders in der Liste.
Auswahl des vorherigen/n‰chsten MP3-Verzeichnisses.
Auswahl der vorherigen/n‰chsten Seite einer Liste.


ESC: Abbruch des laufenden
Vo rgangs.
Zugang zum
Verkehrs-Men¸.
Anzeige der aktuellen
Verkehrswarnmeldungen.
Laufwerk SD-
Karte nur f¸r Navigation.
Zu
gang zum
Navigations-Men¸. Anzeigeder letzten Ziele. Zu
gang zum Men¸ "MODE".
Auswahl der Funktion, in der sich nacheinander
folgende Men¸s anzeigen lassen:
Radio, Karte, NAV (wenn eine Zielf¸hrung l‰uft), Telefon (wenn ein Gespr‰ch gef¸hrt wird), Bordcomputer.
Langes Dr¸cken: Bildschirmanzeige schwarz (DARK). Tasten
1 bis 6:
A
uswahl einesgespeicherten Senders.
Langes Dr¸cken: spezielles Kontextmen¸ der angezeigten Liste.
Lautst‰rkeregelung (jede Audio-Quelle ist unabh‰ngig, einschliefllichNavigationsmeldung und Warnmeldungdes Navigationssystems).
