Page 61 of 224
2BORDKOMFORT
59

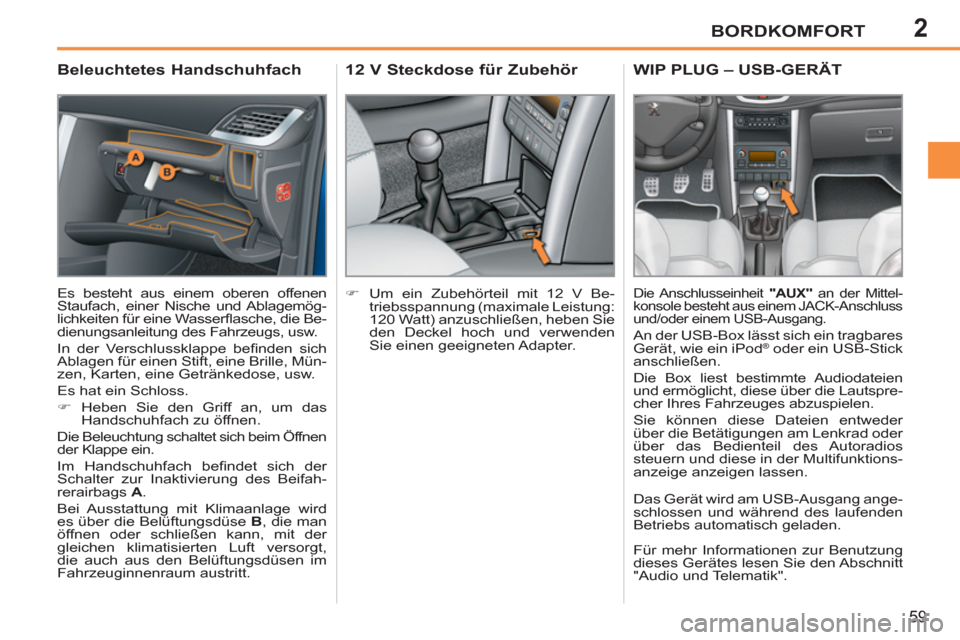

Beleuchtetes Handschuhfach
Es besteht aus einem oberen offenen
Staufach, einer Nische und Ablagemög-
lichkeiten für eine Wasserfl asche, die Be-
dienungsanleitung des Fahrzeugs, usw.
In der Verschlussklappe befi nden sich
Ablagen für einen Stift, eine Brille, Mün-
zen, Karten, eine Getränkedose, usw.
Es hat ein Schloss.
)
Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen
der Klappe ein.
Im Handschuhfach befi ndet sich der
Schalter zur Inaktivierung des Beifah-
rerairbags A
.
Bei Ausstattung mit Klimaanlage wird
es über die Belüftungsdüse B
, die man
öffnen oder schließen kann, mit der
gleichen klimatisierten Luft versorgt,
die auch aus den Belüftungsdüsen im
Fahrzeuginnenraum austritt.
12 V Steckdose für Zubehör
)
Um ein Zubehörteil mit 12 V Be-
triebsspannung (maximale Leistung:
120 Watt) anzuschließen, heben Sie
den Deckel hoch und verwenden
Sie einen geeigneten Adapter.
WIP PLUG – USB-GERÄT
Die Anschlusseinheit "AUX"
an der Mittel-
konsole besteht aus einem JACK-Anschluss
und/oder einem USB-Ausgang.
An der USB-Box lässt sich ein tragbares
Gerät, wie ein iPod ® oder ein USB-Stick
anschließen.
Die Box liest bestimmte Audiodateien
und ermöglicht, diese über die Lautspre-
cher Ihres Fahrzeuges abzuspielen.
Sie können diese Dateien entweder
über die Betätigungen am Lenkrad oder
über das Bedienteil des Autoradios
steuern und diese in der Multifunktions-
anzeige anzeigen lassen.
Das Gerät wird am USB-Ausgang ange-
schlossen und während des laufenden
Betriebs automatisch geladen.
Für mehr Informationen zur Benutzung
dieses Gerätes lesen Sie den Abschnitt
"Audio und Telematik".
Page 62 of 224
2BORDKOMFORT
60

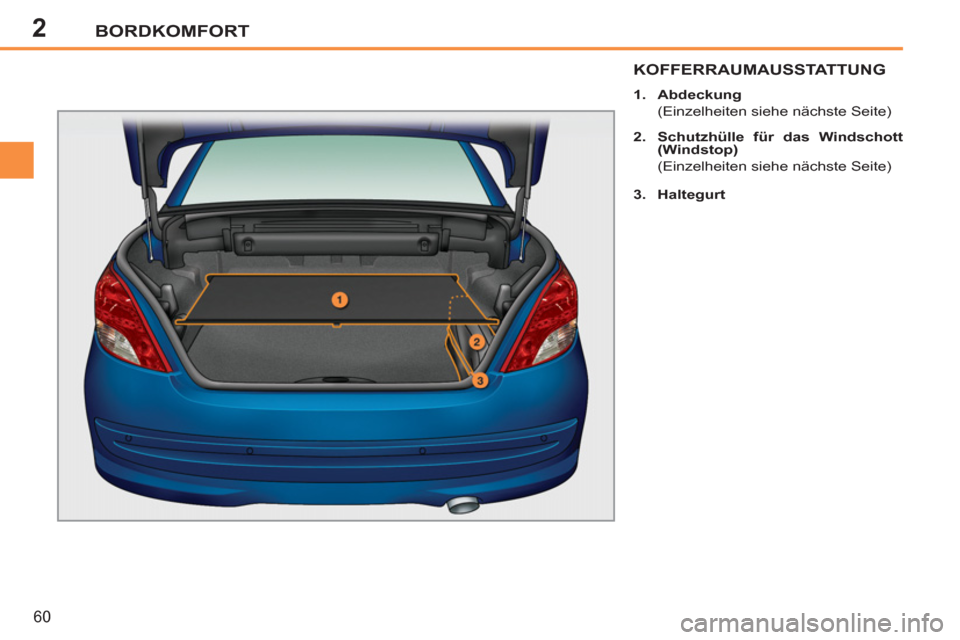

KOFFERRAUMAUSSTATTUNG
1.
Abdeckung
(Einzelheiten siehe nächste Seite)
2.
Schutzhülle für das Windschott
(Windstop)
(Einzelheiten siehe nächste Seite)
3.
Haltegurt
Page 63 of 224
2
i
!i
BORDKOMFORT
61

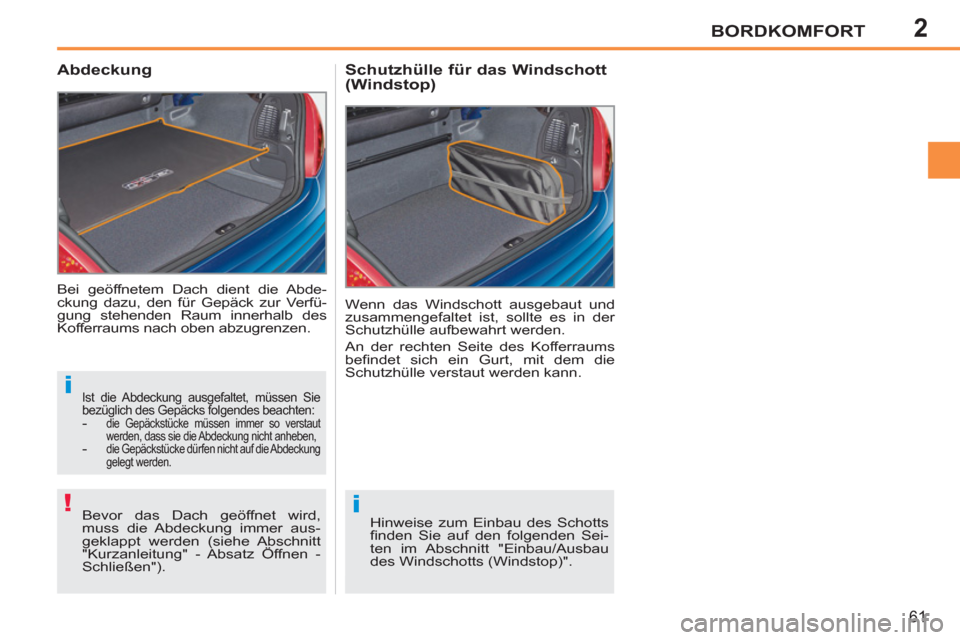

Bei geöffnetem Dach dient die Abde-
ckung dazu, den für Gepäck zur Verfü-
gung stehenden Raum innerhalb des
Kofferraums nach oben abzugrenzen.
Abdeckung
Wenn das Windschott ausgebaut und
zusammengefaltet ist, sollte es in der
Schutzhülle aufbewahrt werden.
An der rechten Seite des Kofferraums
befi ndet sich ein Gurt, mit dem die
Schutzhülle verstaut werden kann.
Schutzhülle für das Windschott
(Windstop)
Ist die Abdeckung ausgefaltet, müssen Sie
bezüglich des Gepäcks folgendes beachten:
- die Gepäckstücke müssen immer so verstaut
werden, dass sie die Abdeckung nicht anheben,
- die Gepäckstücke dürfen nicht auf die Abdeckung
gelegt werden.
Bevor das Dach geöffnet wird,
muss die Abdeckung immer aus-
geklappt werden (siehe Abschnitt
"Kurzanleitung" - Absatz Öffnen -
Schließen"). Hinweise zum Einbau des Schotts
fi nden Sie auf den folgenden Sei-
ten im Abschnitt "Einbau/Ausbau
des Windschotts (Windstop)".
Page 64 of 224
2BORDKOMFORT
62

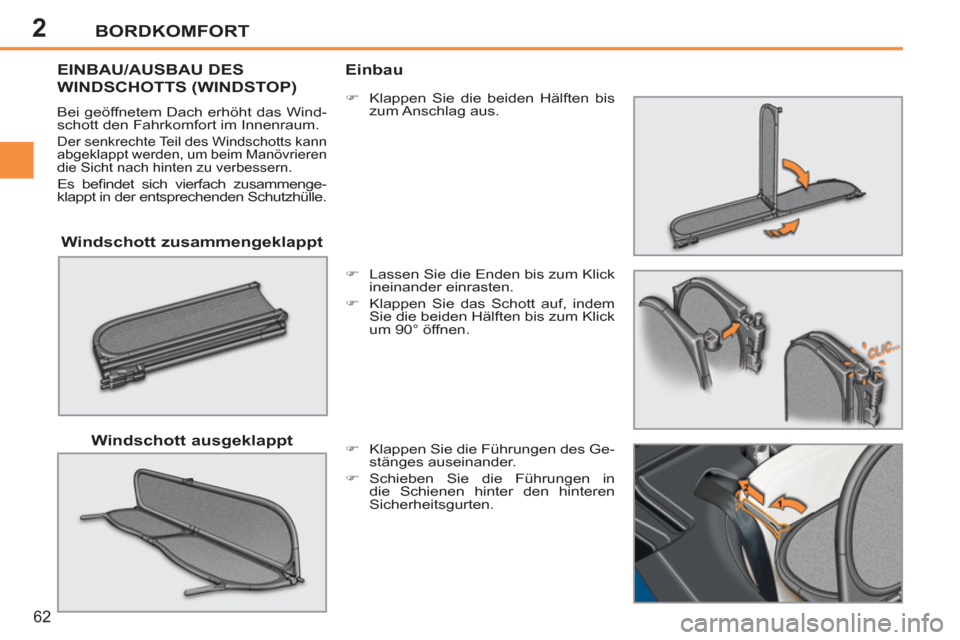

Windschott zusammengeklappt
EINBAU/AUSBAU DES
WINDSCHOTTS
(WINDSTOP)
Bei geöffnetem Dach erhöht das Wind-
schott den Fahrkomfort im Innenraum.
Der senkrechte Teil des Windschotts kann
abgeklappt werden, um beim Manövrieren
die Sicht nach hinten zu verbessern.
Es befi ndet sich vierfach zusammenge-
klappt in der entsprechenden Schutzhülle.
Windschott ausgeklappt
Einbau
)
Lassen Sie die Enden bis zum Klick
ineinander einrasten.
)
Klappen Sie das Schott auf, indem
Sie die beiden Hälften bis zum Klick
um 90° öffnen.
)
Klappen Sie die Führungen des Ge-
stänges auseinander.
)
Schieben Sie die Führungen in
die Schienen hinter den hinteren
Sicherheitsgurten.
)
Klappen Sie die beiden Hälften bis
zum Anschlag aus.
Page 65 of 224
2
i
BORDKOMFORT
63
)

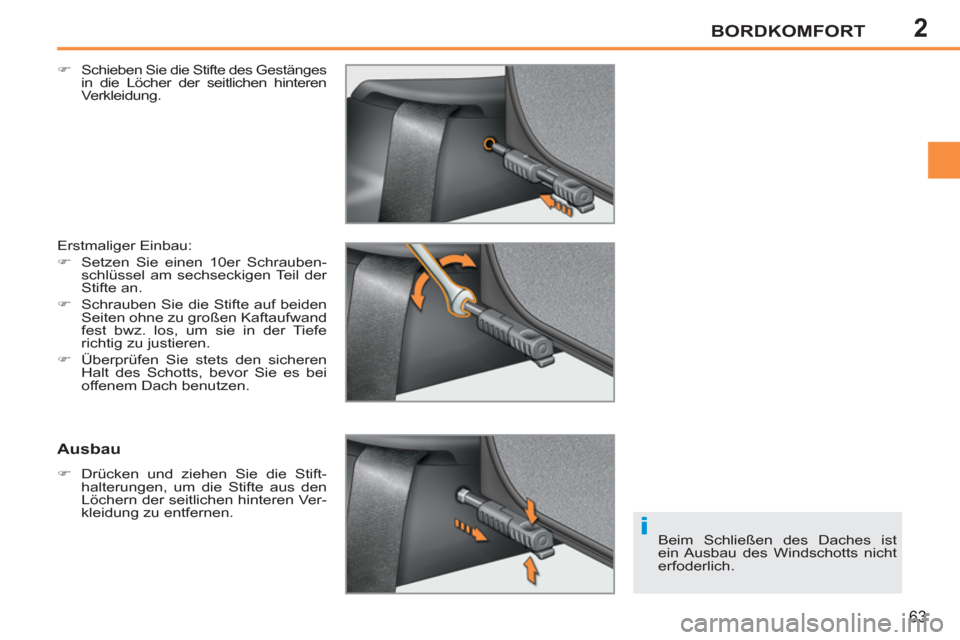

Schieben Sie die Stifte des Gestänges
in die Löcher der seitlichen hinteren
Verkleidung.
Erstmaliger Einbau:
)
Setzen Sie einen 10er Schrauben-
schlüssel am sechseckigen Teil der
Stifte an.
)
Schrauben Sie die Stifte auf beiden
Seiten ohne zu großen Kaftaufwand
fest bwz. los, um sie in der Tiefe
richtig zu justieren.
)
Überprüfen Sie stets den sicheren
Halt des Schotts, bevor Sie es bei
offenem Dach benutzen.
Ausbau
)
Drücken und ziehen Sie die Stift-
halterungen, um die Stifte aus den
Löchern der seitlichen hinteren Ver-
kleidung zu entfernen.
Beim Schließen des Daches ist
ein Ausbau des Windschotts nicht
erfoderlich.
Page 66 of 224
2BORDKOMFORT
64
)

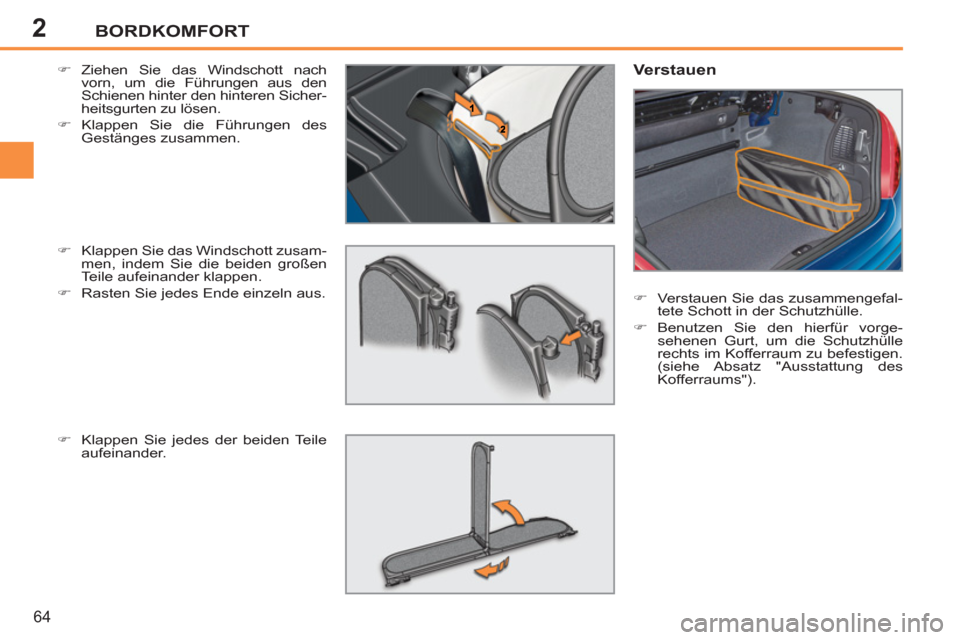

Ziehen Sie das Windschott nach
vorn, um die Führungen aus den
Schienen hinter den hinteren Sicher-
heitsgurten zu lösen.
)
Klappen Sie die Führungen des
Gestänges zusammen.
)
Klappen Sie das Windschott zusam-
men, indem Sie die beiden großen
Teile aufeinander klappen.
)
Rasten Sie jedes Ende einzeln aus.
)
Klappen Sie jedes der beiden Teile
aufeinander.
Verstauen
)
Verstauen Sie das zusammengefal-
tete Schott in der Schutzhülle.
)
Benutzen Sie den hierfür vorge-
sehenen Gurt, um die Schutzhülle
rechts im Kofferraum zu befestigen.
(siehe Absatz "Ausstattung des
Kofferraums").
Page 67 of 224
3
!
i
ÖFFNEN/SCHLIESSEN
Die Sicherheitsverriegelung blo-
ckiert den Öffnungsmechanismus
der Türen von außen und innen.
Außerdem inaktiviert sie den ma-
nuellen Zentralverriegelungsknopf.
Lassen Sie deshalb grundsätzlich
niemanden im Fahrzeug zurück,
wenn es sicherheitsverriegelt ist. Wenn eine der Türen oder der Kof-
ferraum offen steht, funktioniert die
Zentralverriegelung nicht.
SCHLÜSSEL MIT FERNBEDIENUNG
Hiermit wird das Fahrzeug über das
Türschloss oder aus der Entfernung
zentral ent- bzw. verriegelt, geortet, ge-
startet und gegen Diebstahl gesichert.
Schlüssel ausklappen
)
Drücken Sie auf den Knopf A
, um
den Schlüssel auszuklappen.
Fahrzeug aufschließen
Der Entriegelungsvorgang wird durch schnelles Blinken der Fahrtrichtungsanzei-ger für die Dauer von ca. zwei Sekunden
angezeigt.
Gleichzeitig klappen je nach Modellver-
sion die Außenspiegel aus.
Fahrzeug abschließen
Sicherheitsverriegelung mit der
Fernbedienung
)
Drücken Sie auf das geschlossene Vorhän-
geschloss, um das Fahrzeug zu verriegeln.
)
Drücken Sie binnen fünf Sekunden
erneut auf das geschlossene Vorhän-
geschloss, um die Sicherheitsverrie-
gelung zu aktivieren.
)
Drücken Sie auf das offene
Vorhängeschloss, um das
Fahrzeug zu entriegeln.
Entriegeln mit dem Schlüssel
)
Drehen Sie den Schlüssel im Tür-
schloss der Fahrertür nach links, um
das Fahrzeug zu entriegeln.
)
Drücken Sie auf das geschlos-sene Vorhängeschloss, um das Fahrzeug zu verriegeln.
Einfache Verriegelung mit dem
Schlüssel
)
Drehen Sie den Schlüssel im Tür-
schloss der Fahrertür nach rechts,
um das Fahrzeug zu verriegeln.
Der Verriegelungsvorgang wird durch
das Aufl euchten der Fahrtrichtungsan-
zeiger für die Dauer von ca. zwei Se-
kunden angezeigt.
Gleichzeitig klappen je nach Modellver-
sion die Außenspiegel ein.
Entriegeln mit der Fernbedienung
Sicherheitsverriegelung mit dem
Schlüssel
)
Drehen Sie den Schlüssel im Tür-
schloss der Fahrertür nach rechts,
um das Fahrzeug zu verriegeln.
)
Drehen Sie binnen fünf Sekunden
den Schlüssel erneut nach rechts,
um die Sicherheitsverriegelung zu
aktivieren.
Die Sicherheitsverriegelung wird durch
das Aufl euchten der Fahrtrichtungsan-
zeiger für die Dauer von ca. zwei Se-
kunden angezeigt.
Gleichzeitig klappen je nach Modellver-
sion die Außenspiegel ein.
Einfache Verriegelung mit der
Fernbedienung
Page 68 of 224
3
i
ÖFFNEN/SCHLIESSEN
66
Das Fahrzeug wird nach dreißig
Sekunden automatisch verrie-
gelt, außer wenn eine Tür offen
ist. Durch diese Automatikfunktion
lässt sich ein versehentliches Ent-
riegeln vermeiden.
Die Funktion zum automatischen
Ein- und Ausklappen der Spie-
gel kann von einem Vertreter des
PEUGEOT-Händlernetzes ausge-
schaltet werden.

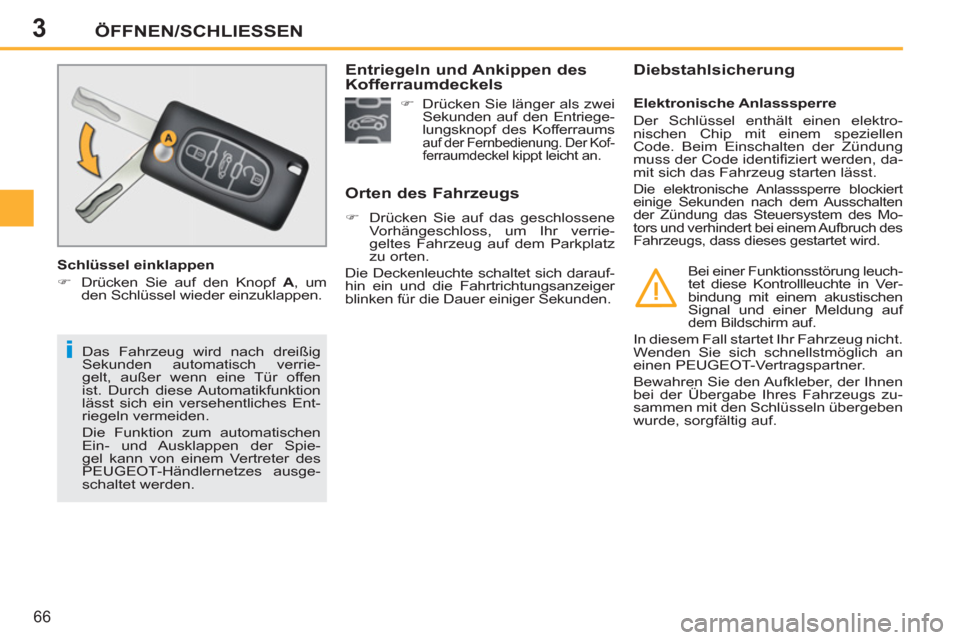

Schlüssel einklappen
)
Drücken Sie auf den Knopf A
, um
den Schlüssel wieder einzuklappen.
Orten des Fahrzeugs
)
Drücken Sie auf das geschlossene
Vorhängeschloss, um Ihr verrie-
geltes Fahrzeug auf dem Parkplatz
zu orten.
Die Deckenleuchte schaltet sich darauf-
hin ein und die Fahrtrichtungsanzeiger
blinken für die Dauer einiger Sekunden.
Elektronische Anlasssperre
Der Schlüssel enthält einen elektro-
nischen Chip mit einem speziellen
Code. Beim Einschalten der Zündung
muss der Code identifi ziert werden, da-
mit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockiert
einige Sekunden nach dem Ausschalten
der Zündung das Steuersystem des Mo-
tors und verhindert bei einem Aufbruch des
Fahrzeugs, dass dieses gestartet wird.
Diebstahlsicherung
Bei einer Funktionsstörung leuch-tet diese Kontrollleuchte in Ver-
bindung mit einem akustischen
Signal und einer Meldung auf
dem Bildschirm auf.
In diesem Fall startet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an
einen PEUGEOT-Vertragspartner.
Bewahren Sie den Aufkleber, der Ihnen
bei der Übergabe Ihres Fahrzeugs zu-
sammen mit den Schlüsseln übergeben
wurde, sorgfältig auf.
)
Drücken Sie länger als zwei
Sekunden auf den Entriege-
lungsknopf des Kofferraums
auf der Fernbedienung. Der Kof-
ferraumdeckel kippt leicht an.
Entriegeln und Ankippen des
Kofferraumdeckels
Page 69 of 224
3
i
ÖFFNEN/SCHLIESSEN
67
Fahrzeug starten
)
Stecken Sie den Schlüssel ins Zünd-
schloss
Das System identifi ziert den Startcode.
)
Drehen Sie den Schlüssel in Richtung
Armaturenbrett auf 3 (Anlassen)
.
)
Lassen Sie den Schlüssel los, sobald
der Motor läuft.
Fahrzeug ausstellen
)
Halten Sie das Fahrzeug an.
)
Drehen Sie den Schlüssel auf sich
zu auf 1 (Stop)
.
)
Ziehen Sie den Schlüssel aus dem
Zündschloss.
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Bat-
terie, bei einem Batteriewechsel oder
einer Funktionsstörung der Fernbedie-
nung lässt sich Ihr Fahrzeug nicht mehr
öffnen, schließen und orten.
)
Öffnen bzw. schließen Sie als erstes
Ihr Fahrzeug mit dem Schlüssel.
)
Reinitialisieren Sie als nächstes die
Fernbedienung.
Wenn das Problem weiter besteht, wen-
den Sie sich bitte schnellstmöglich an
das PEUGEOT-Händlernetz.
Batteriewechsel
Batterietyp: CR1620/3 Volt
Reinitialisierung
)
Schalten Sie die Zündung aus.
)
Drehen Sie den Schlüssel wieder
auf 2 (Zündung ein)
.
)
Drücken Sie sofort einige Sekunden
lang auf das geschlossene Vorhän-
geschloss.
)
Schalten Sie die Zündung aus und
ziehen Sie den Schlüssel ab.
Die Fernbedienung ist nun wieder voll
betriebsbereit.
Wenn die Batterie verbraucht ist,
leuchtet diese Kontrollleuchte
in Verbindung mit einem akusti-
schen Signal und einer Meldung
auf dem Multifunktionsbildschirm
auf, um Sie darauf aufmerksam
zu machen.
)
Öffnen Sie das Gehäuse mit Hilfe
eines Geldstücks an der Einker-
bung.
)
Lassen Sie die verbrauchte Batterie
aus dem Fach gleiten.
)
Setzen Sie die neue Batterie unter
Beachtung der ursprünglichen Rich-
tung in das Fach ein.
)
Schließen Sie das Gehäuse unter
Druck bis zum Einrasten.
)
Reinitialisieren Sie die Fernbedienung.
Nicht abgezogener Zündschlüssel
Wenn der Schlüssel noch im Zünd-
schloss steckt, ertönt beim Öffnen
der Fahrertür ein Warnsignal.
Page 70 of 224
3
!

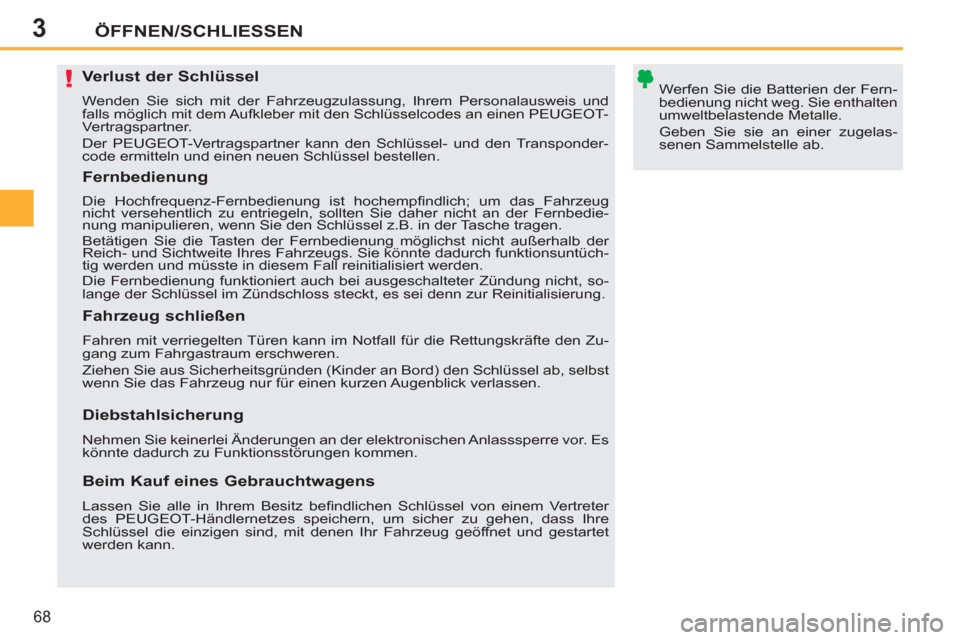

ÖFFNEN/SCHLIESSEN
68
Verlust der Schlüssel
Wenden Sie sich mit der Fahrzeugzulassung, Ihrem Personalausweis und
falls möglich mit dem Aufkleber mit den Schlüsselcodes an einen PEUGEOT-
Vertragspartner.
Der PEUGEOT-Vertragspartner kann den Schlüssel- und den Transponder-
code ermitteln und einen neuen Schlüssel bestellen.
Werfen Sie die Batterien der Fern-
bedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelas-
senen Sammelstelle ab.
Fernbedienung
Die Hochfrequenz-Fernbedienung ist hochempfi ndlich; um das Fahrzeug
nicht versehentlich zu entriegeln, sollten Sie daher nicht an der Fernbedie-
nung manipulieren, wenn Sie den Schlüssel z.B. in der Tasche tragen.
Betätigen Sie die Tasten der Fernbedienung möglichst nicht außerhalb der
Reich- und Sichtweite Ihres Fahrzeugs. Sie könnte dadurch funktionsuntüch-
tig werden und müsste in diesem Fall reinitialisiert werden.
Die Fernbedienung funktioniert auch bei ausgeschalteter Zündung nicht, so-
lange der Schlüssel im Zündschloss steckt, es sei denn zur Reinitialisierung.
Fahrzeug schließen
Fahren mit verriegelten Türen kann im Notfall für die Rettungskräfte den Zu-
gang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an Bord) den Schlüssel ab, selbst
wenn Sie das Fahrzeug nur für einen kurzen Augenblick verlassen.
Diebstahlsicherung
Nehmen Sie keinerlei Änderungen an der elektronischen Anlasssperre vor. Es
könnte dadurch zu Funktionsstörungen kommen.
Beim Kauf eines Gebrauchtwagens
Lassen Sie alle in Ihrem Besitz befi ndlichen Schlüssel von einem Vertreter
des PEUGEOT-Händlernetzes speichern, um sicher zu gehen, dass Ihre
Schlüssel die einzigen sind, mit denen Ihr Fahrzeug geöffnet und gestartet
werden kann.
